Téléchargez la notice de votre Climatiseur mobile au format PDF gratuitement ! Retrouvez votre notice PAC AN96 - DELONGHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PAC AN96 de la marque DELONGHI.
Ces instructions ne couvrent pas toutes les conditions et situations pouvant se présenter. Il faut toujours agir avec bon sens et prudence pour l'installation, le fonctionnement et la conservation de tous les appareils électroménagers. • Cet appareil a été conçu pour la climatisation des locaux domestiques et il ne doit pas être destiné à d'autres usages. • Il est dangereux de modifier ou d’altérer d’une quelconque façon les caractéristiques de l'appareil. • L'appareil doit être installé selon les normes nationales en matière d’équipements électriques. • Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de SAV agréés par le fabricant. Les réparations effectuées par un personnel non qualifié peuvent être dangereuses. Cet appareil doit être utilisé exclusivement par des adultes. • L’appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychophysiques sensorielles réduites, une expérience ou des connaissances insuffisantes, sans la surveillance vigilante et les instructions d’un responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil. • Cet appareil doit être relié à une mise à la terre efficace. Faites contrôler l'installation électrique par un électricien qualifié. • Évitez d'utiliser des rallonges pour le cordon d'alimentation électrique. • Avant toute opération de nettoyage ou d'entretien, débranchez toujours l’appareil. • Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil. • N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile ou du soufre, ni à proximité de sources de chaleur. • Respectez une distance minimale de 50 cm entre l’appareil et toute substance inflammable (alcool, etc.) ou récipients sous pression (vaporisateurs, etc.) • Ne posez pas d'objets lourds ou chauds sur l'appareil. • Nettoyez le filtre à air au moins une fois par semaine. • Évitez d'utiliser des appareils de chauffage tout près du climatiseur. • L’appareil doit être transporté à la verticale ou couché sur le côté. Avant de transporter l’appareil, videz toute l’eau qu’il contient Attendez au moins 1 heure avant de mettre en marche un appareil qui vient d’être transporté. • Ne couvrez pas l’appareil avec des sacs en plastique avant de le ranger. • Les matériaux utilisés pour l'emballage sont recyclables. Il est conseillé, par conséquent, de les déposer dans les bennes prévues pour la collecte différenciée. • Quand il arrive à la fin de sa vie utile, le climatiseur doit être apporté dans un centre de collecte spécialisé. • Afin d’éviter tout risque, si le cordon d’alimentation est détérioré, faites-le remplacer par le fabricant ou par son SAV. AVERTISSEMENTS SPÉCIFIQUES POUR LES APPAREILS À GAZ FRIGORIGÈNE R410A* - Le R410 est un gaz frigorigène conforme aux normes CEE sur l’écologie. Il est recommandé de ne pas percer le circuit frigorifique de l’appareil. INFORMATION ENVIRONNEMENTALE : Cette unité contient des fluorures à effet de serre couverts par le protocole de Kyoto. Les opérations d’entretien et d’élimination doivent être effectuées exclusivement par du personnel qualifié. * Vérifiez sur la plaque signalétique le type de gaz frigorigène utilisé dans votre appareil.
Traverse Vis Embout pour fenêtre Télécommande • la prise et la ligne d'alimentation électrique peuvent supporter la charge requise ; • la prise est appropriée à la fiche de l'appareil, autrement, faites-la remplacer ; • la prise est reliée à une mise à la terre efficace. Le fabricant décline toute responsabilité en cas de nonrespect de cette norme sur la prévention des accidents du travail. Le cordon d’alimentation doit être remplacé exclusivement par un technicien spécialisé.

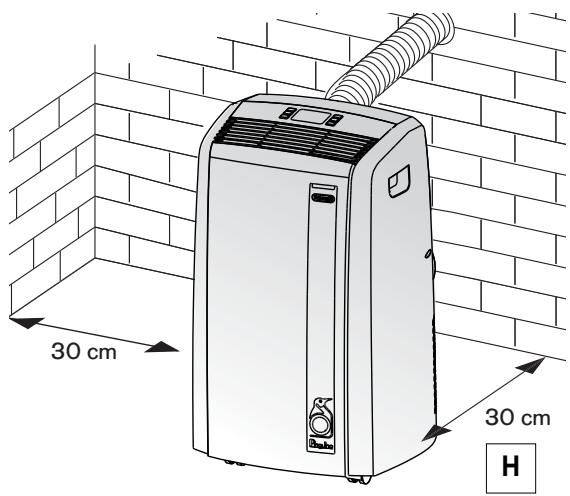

L’appareil doit toujours être installé en veillant à ce qu’il n’y ait aucun obstacle à l’aspiration et au refoulement de l’air.

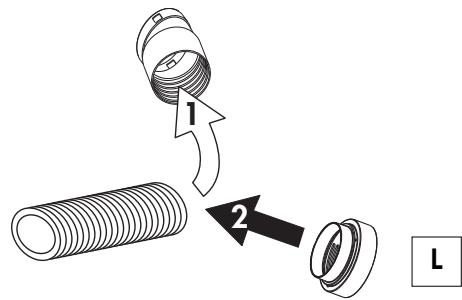

• Vissez un adaptateur tuyau 13 sur une

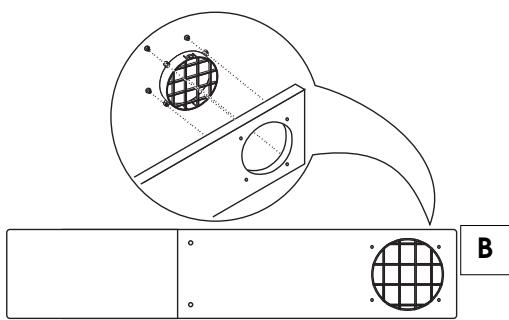

17 et fixez-la à l’aide des 4 vis fournies 18 (fig. B).

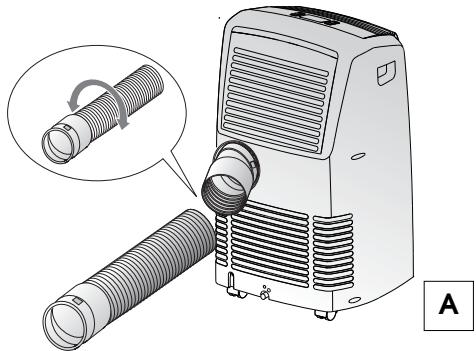

• Appliquez l’autre adaptateur 13 dans le logement du tuyau d’évacuation d’air 7 prévu à l’arrière de l’appareil (voir fig. A). • Vissez l’extrémité du tuyau sans adaptateur à l’adaptateur précédemment fixé sur l’appareil (voir fig. A).

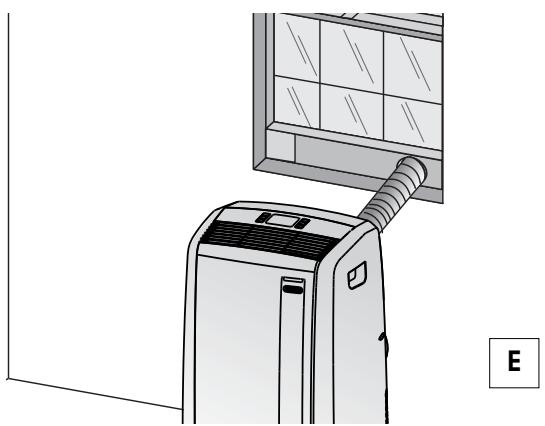

Insérez le tuyau de sortie d’air assemblé 12 dans la grille sur la traverse 17 (fig. E). Assurez-vous que le tuyau de sortie d’air n’est pas obstrué.
E Fenêtre à deux battants • Fixez l’embout pour fenêtre 19 sur le tuyau de sortie d’air 12 assemblé auparavant, comme indiqué fig. F). dans le socle en bois de la porte-fenêtre
REMARQUE Dans le cas d’une installation semi-permanente, nous conseillons de laisser une porte légèrement entrouverte (1 cm peut suffire) afin de garantir un renouvellement suffisant de l’air dans la pièce. 33

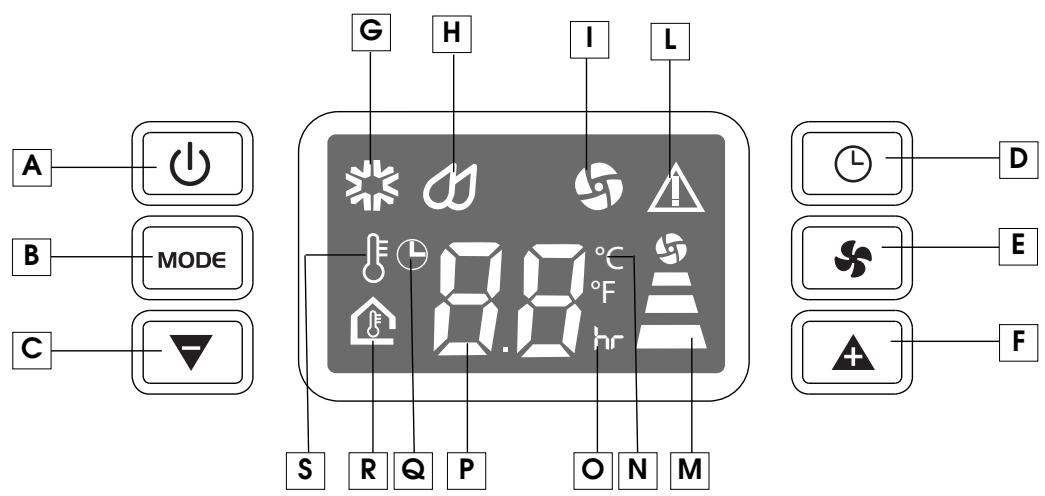

P Valeurs de températures programmées, température ambiante et temps de fonctionnement programmé Q Symbole Timer R Symbole température ambiante S Symbole température programmée Deux lignes sur l’afficheur indiquent que l’appareil est en veille (stand-by). Appuyez ensuite sur la touche (A). Lors de la première mise en service, l’appareil démarre en climatisation, l’écran affiche la température ambiante et la vitesse de ventilation est au minimum. Lors de la mise en marche suivante, le climatiseur s’active avec la dernière fonction programmée avant l’extinction. Appuyez sur la touche MODE (B) jusqu’à l’affichage du symbole correspondant à la fonction désirée, soit:
• Appuyez à plusieurs reprises sur la touche MODE jusqu’à ce que le symbole Climatisation apparaisse et que l’écran affiche la température ambiante. • Pour sélectionner la température devant être atteinte, appuyez sur la touche (F) ou (C) jusqu’à ce que la valeur désirée apparaisse. Durant la sélection, la valeur de température clignote10 secondes après la sélection, l’écran affiche à nouveau la température ambiante. • Sélectionnez la vitesse de ventilation désirée en appuyant sur la touche . Les vitesses disponibles sont 3:
Vitesse Minimum : pour avoir le plus de silence possible
Les températures nettement inférieures à la température extérieure sont déconseillées.
• Appuyez à plusieurs reprises sur la touche MODE jusqu’à ce que le symbole déshumidification apparaisse.
Pour programmer correctement cette modalité: • Appuyez à plusieurs reprises sur la touche MODE jusqu’à ce que le symbole ventilation apparaisse. • Sélectionnez la vitesse de ventilation désirée en appuyant sur la touche . Les vitesses disponibles sont 3:
Vitesse Minimum: pour avoir le plus de silence possible
• Branchez l’appareil pour qu’il passe en position STAND-BY. • Appuyez sur la touche Timer (D): le symbole Timer (Q) s’allume. • Agissez sur les touches (F) ou (C) pour programmer le nombre d’heures au bout duquel l’appareil doit démarrer. Elles feront augmenter ou diminuer d’une heure à la fois.
5 secondes après la programmation de la minuterie, la luminosité de l’écran diminue et la programmation est acquise. Remarque : après la programmation, il est possible de modifier les modalités de fonctionnement et les vitesses du ventilateur. Pour supprimer la programmation de la minuterie, appuyez à nouveau sur la touche Timer (D) En appuyant sur la touche ON/OFF (A), la programmation de la minuterie est annulée et le climatiseur s’allume immédiatement dans la modalité sélectionnée. Présélection de l’arrêt • Vous pouvez programmer la présélection de l’arrêt climatisation/ventilation/déshumidification depuis n’importe quelle mode de fonctionnement. • Appuyez sur la touche Timer (D): le symbole Timer en fonction (Q) s’allume. • Agissez sur les touches (F) ou (C) pour programmer le nombre d’heures au bout duquel l’appareil doit s’arrêter. Elles feront augmenter ou diminuer d’une heure à la fois. Vous pouvez régler l’arrêt dans l’arc des 24 heures suivantes.
À l’heure établie, le climatiseur s’arrêtera et se remettra en veille. Pour supprimer la programmation de la minuterie, appuyez à nouveau sur la touche Timer (D); le symbole Timer s’éteint. Remarque: après la programmation, il est possible de modifier les modalités de fonctionnement et les vitesses du ventilateur.
MODÈLES AVEC TÉLÉCOMMANDE • Dirigez la télécommande vers le récepteur du climatiseur. La distance maximale entre la télécommande et l’appareil est de 5 mètres (sans aucun obstacle entre la télécommande et le récepteur) • Maniez la télécommande très doucement et prudemment : évitez de la faire tomber, de l’exposer aux rayons directs du soleil et de la laisser à proximité de sources de chaleur.

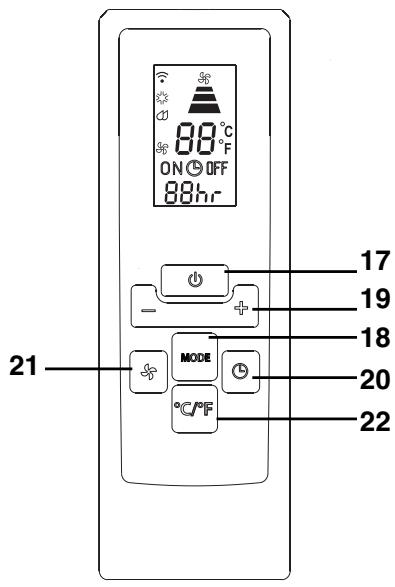

17) Touche “ON/OFF” 18) Touche “MODE” 19) Touche augmentation/ diminution de la température/fonctionnement programmé 20) Bouton “TIMER” 21) Bouton sélection de vitesse de ventilation (MAX/MED/MIN)
• Retirez le couvercle au dos de la télécommande. • Remplacez les piles usées par deux piles LR03 “AAA” 1,5 V en les mettant dans la bonne position (voir les instructions à l’intérieur du compartiment piles) ; • Remettez le couvercle. Si vous remplacez ou si vous détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l’environnement. Ne mélangez pas les piles alcalines, standard (zinc carbone) et les recyclables (nickel cadmium). Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejeter des liquides dangereux.
19 Appuyez sur le bouton MODE (18) pour sélectionner la fonction désirée: CLIMATISATION (COOLING) DÉSHUMIDIFICATION (DEUMIDIFYING) SEULEMENT VENTILATION (FAN ONLY) Le témoin de la fonction sélectionnée s’allume sur le tableau de commande. Pour les programmations de climatisation/ déshumidification/ seulement ventilation et programmation de la minuterie, veuillez consulter les paragraphes page 35-36.
• Ne posez pas d’objets sur le climatiseur ; • N’obstruez pas l’aspiration 6 ni le refoulement de l’air 1 ; • Assurez-vous qu’il n’y a pas de sources de chaleur dans la pièce.
N’utilisez jamais d’essence, ni d’alcool, ni de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire. NETTOYAGE DES FILTRES À AIR Afin de maintenir intacte l'efficacité de votre climatiseur, nous vous conseillons de nettoyer le filtre antipoussière chaque semaine de fonctionnement. Le filtre se trouve au niveau de la grille d’aspiration et cette grille est à son tour le siège du filtre (voir figure N).

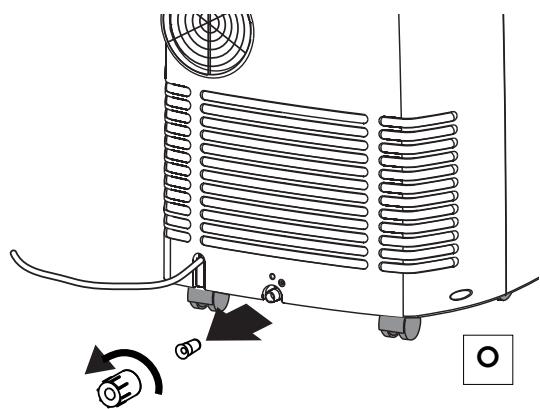

Remontez le filtre en le plaçant à nouveau dans son logement. CONTRÔLES AU DÉBUT DE LA SAISON Vérifiez si le cordon d’alimentation et la prise sont parfaitement intacts et assurez-vous que la mise à la terre est efficace. Respectez scrupuleusement les normes d'installation. OPÉRATIONS CONSEILLÉES À LA FIN DE LA SAISON Pour vider complètement de son eau le circuit interne, retirez le bouchon externe du tuyau de drainage situé au dos de l’appareil en le devissant dans le sens contraire des aiguilles du montre puis enlever le bouchon interne (figure O) et laissez couler toute l’eau résiduelle dans une cuvette. Une fois que tout est vidé, remettez les bouchons à sa place.
PROBLÈMES Le climatiseur ne marche pas
Le dispositif de sécurité s’est déclenché
• Le tuyau d’évacuation de l’air forme un étranglement Le tuyau d’évacuation d’air est bouché
La démolition de l’appareil doit être exécutée exclusivement par un personnel spécialisé agréé par le Fabricant. Avertissements pour l'élimination correcte du produit aux termes de la Directive européenne 2002/96/EC. Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.
