S-125PU2E5B - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split
Marque	Panasonic
Modèle	S-125PU2E5B
Capacité de refroidissement	12 500 BTU/h (environ 3,7 kW)
Capacité de chauffage	14 000 BTU/h (environ 4,1 kW) – réversible
Alimentation électrique	230 V ~ 50 Hz
Consommation électrique (refroidissement)	1,2 kW
Consommation électrique (chauffage)	1,4 kW
Réfrigérant	R32
Dimensions unité intérieure (L x H x P)	900 x 280 x 220 mm
Dimensions unité extérieure (L x H x P)	800 x 600 x 300 mm
Poids unité intérieure	12 kg
Poids unité extérieure	35 kg
Niveau sonore (intérieur)	22 – 45 dB(A)
Niveau sonore (extérieur)	50 – 55 dB(A)
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation, mode automatique, minuterie, oscillation du volet
Filtre	Filtre à air lavable (pré-filtre)
Entretien courant	Nettoyer le filtre toutes les 2 semaines
Entretien annuel	Nettoyage des échangeurs par un professionnel recommandé
Sécurité	Protection contre le givre, arrêt en cas de surchauffe, détection de fuite de réfrigérant
Réparabilité	Pièces détachées disponibles (ventilateurs, compresseur, cartes électroniques)
Indice de réparabilité	Non communiqué

FOIRE AUX QUESTIONS - S-125PU2E5B PANASONIC

Comment nettoyer le filtre de mon climatiseur Panasonic S-125PU2E5B ?

Éteignez l'appareil et débranchez-le. Ouvrez la face avant, retirez le filtre et lavez-le à l'eau tiède savonneuse. Séchez-le complètement avant de le remettre. Nettoyez le filtre toutes les deux semaines en usage intensif.

Comment utiliser la minuterie sur ce climatiseur ?

Appuyez sur la touche Minuterie de la télécommande. Réglez l'heure d'allumage ou d'extinction souhaitée à l'aide des touches + et -. Validez. La minuterie est programmée.

Que faire si mon climatiseur ne refroidit pas assez ?

Vérifiez que le filtre n'est pas obstrué, que la température réglée est inférieure à la température ambiante, et que l'unité extérieure n'est pas entravée. Si le problème persiste, contactez un professionnel.

Le climatiseur affiche un code erreur 'E1', que signifie-t-il ?

Le code 'E1' indique généralement un problème de capteur de température intérieure. Éteignez l'appareil, attendez quelques minutes puis rallumez. Si le code réapparaît, faites appel au service après-vente.

Puis-je utiliser ce climatiseur en mode chauffage en hiver ?

Oui, le Panasonic S-125PU2E5B est réversible et peut chauffer. Utilisez le mode HEAT sur la télécommande. La plage de fonctionnement en chauffage est généralement de -15°C à 24°C extérieur.

Comment régler la direction du flux d'air ?

Utilisez les touches SWING ou DIRECTION sur la télécommande pour faire osciller les volets verticalement ou horizontalement. Vous pouvez également les positionner manuellement.

Quel est le réfrigérant utilisé et est-il écologique ?

Le réfrigérant est le R32, qui a un potentiel de réchauffement global (PRG) plus faible que le R410A. Il est plus respectueux de l'environnement.

Comment passer du mode refroidissement au mode chauffage ?

Appuyez sur la touche MODE de la télécommande jusqu'à ce que l'icône correspondante apparaisse : flocon pour froid, soleil pour chaud. L'appareil basculera automatiquement.

Où trouver les pièces détachées pour ce modèle ?

Vous pouvez commander les pièces auprès d'un revendeur agréé Panasonic ou sur des sites spécialisés. Les références sont indiquées dans la notice technique.

Quelle est la consommation électrique en veille ?

La consommation en veille est très faible, généralement inférieure à 1 W. Pour économiser l'énergie, éteignez l'appareil avec l'interrupteur principal si vous ne l'utilisez pas pendant une longue période.

MODE D'EMPLOI S-125PU2E5B PANASONIC

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.

Nous vous remercions d'avoir fait l'acquisition de ce produit Panasonic.

Ce produit est une unité intérieure de climatiseur commercial.

Instructions d'installation jointes.

Table des matières

Précautions de sécurité 10

Précautions d'utilisation 13

Nom des pièces 14

Entretien 15

- Mécanisme de fonctionnement... 15

Dépannage 16

- Avant de demander une réparation.... 17

Caractéristiques 83

• Unité intérieure 83
• Unité extérieure....84
• Tableau des langues correspondantes.... 87

	AVERTISSEMENT	Ce symbole indique que cet équipement utilise un réfrigérant inflammable. En présence d'une source d'inflammation externe, une fuite de réfrigérant peut provoquer une inflammation.
	PRÉCAUTION	Ce symbole indique le type de réfrigérant inflammable contenu dans le système.
	PRÉCAUTION	Ce symbole indique que l'équipement doit être manipulé par un technicien après-vente, qui se reportera au Manuel technique.
	PRÉCAUTION	Ce symbole indique que des informations sont incluses dans le mode d'emploi et/ou les Instructions d'installation.

Informations sur le produit

Pour tout problème ou toute question relatifs au climatiseur, les informations ci-dessous sont requises. Les numéros de modèle et de série se trouvent sur la plaque signalétique.

No. de modèle

No. de série

Date d'achat

Adresse du revendeur

Numéro de téléphone

Remarque

Reportez-vous aux instructions d'installation livrées avec l'unité extérieure.

Précautions de sécurité

Les symboles suivants utilisés dans ce mode d'emploi avertissent d'un danger potentiel pour l'utilisateur, le personnel d'entretien ou l'appareil :

Avertissement

Ce symbole signale un danger ou des opérations dangereuses qui risquent d'entraîner des blessures physiques graves ou mortelles.

Précaution

Ce symbole signale un danger ou des opérations dangereuses qui risquent d'entraîner des blessures physiques ou des dommages matériels, notamment de l'appareil.

Actions interdites points

• Lire attentivement ce mode d'emploi avant de faire fonctionner le climatiseur. Si l'on rencontre des difficultés ou des problèmes, consulter le revendeur.
• Le climatiseur est conçu pour créer un environnement confortable chez soi. Ne l'utiliser qu'aux fins pour lesquelles il a été prévu, en suivant les instructions de ce mode d'emploi.

Avertissement

S'informer auprès d'un revendeur agréé ou d'un spécialiste concernant l'utilisation du type de réfrigérant spécifié. L'utilisation d'un type de réfrigérant autre que celui spécifié comporte un risque d'endommagement du produit, d'éclatement et de blessure, etc.

Le climatiseur ne possède pas de ventilateur d'admission d'air frais extérieur. Il faudra donc ouvrir fréquemment les portes ou les fenêtres si l'on utilise dans la même pièce des appareils de chauffage à gaz ou au mazout qui consomment beaucoup d'oxygène. Sinon, il y aurait risque d'asphyxie dans les cas extrêmes.

Ne jamais utiliser ni entreposer d'essence ni aucune autre vapeur ou liquides inflammables près du climatiseur — cela serait extrêmement dangereux.

Ne pas utiliser cet appareil dans une atmosphère potentiellement explosive.

Ne jamais toucher l'unité avec des mains humides.

Ne pas insérer les doigts ni d'autres objets dans l'unité intérieure ou extérieure du climatiseur, car les pièces rotatives présentent un risque de blessure.

Avertissement

Le contact du réfrigérant avec une flamme peut produire un gaz toxique.

Par mesure de sécurité, éteindre le climatiseur et le débrancher aussi de la prise secteur avant son nettoyage ou entretien.

Débrancher la prise d'alimentation de la prise secteur, ou désactiver le disjoncteur ou désactiver le dispositif de déconnexion de l'alimentation afin d'isoler le climatiseur de l'alimentation principale en cas d'urgence.

Mettez au rebut conformément aux lois nationales et/ou locales.

Ce produit ne doit en aucune circonstance être modifié ou démonté. Une unité modifiée ou démontée peut provoquer un incendie, une électrocution ou des blessures.

Les utilisateurs ne doivent pas nettoyer l'intérieur des unités intérieures et extérieures. Faire appel à un revendeur agréé ou à un spécialiste pour le nettoyage.

En cas de dysfonctionnement de cet appareil, ne pas le réparer soi-même. Prenez contact avec le revendeur ou un SAV pour la réparation et la mise au rebut.

Prévoir une prise électrique à utiliser exclusivement pour chaque unité, et prévoir un dispositif de déconnexion de l'alimentation, un disjoncteur de fuite à la terre ou un disjoncteur différentiel pour la protection contre surintensité de courant dans la ligne exclusive.

Prévoir une prise secteur électrique exclusive pour chaque unité, et un moyen de déconnexion totale de l'alimentation ayant une séparation de contact sur tous les pôles doit être incorporé au câblage fixe conformément aux normes de câblage.

Pour éviter les risques possibles d'une défaillance d'isolation, l'unité doit être mise à la terre.

Ne pas utiliser de cordon, de rallonge ou de cordon non spécifié afin d'éviter tout risque de surchauffe et d'incendie.

L'appareil doit être stocké dans une pièce sans sources d'allumage utilisées en continu (par exemple, flammes nues, appareil à gaz en marche ou chauffage électrique en marche).

Attention, certains réfrigérants ne contiennent pas d'agent odorant.

Si l'appareil utilisant des réfrigérants inflammables est installé dans une zone non ventilée, celle-ci doit être agencée de manière à ce que les éventuelles fuites de réfrigérant ne stagnent pas pour ne pas entraîner de risque d'incendie ou d'explosion.

L'appareil doit être stocké dans un endroit bien ventilé, dans une pièce d'une superficie correspondant à celle spécifiée pour l'utilisation.

Après avoir installé l'unité, demandez impérativement à l'installateur l'espace au sol de la pièce où l'unité est installée et la quantité de charge du réfrigérant.

En cas de changement d'unité ou de cloison de séparation, consultez impérativement le revendeur ou le dépanneur.

N'utiliser aucun dispositif autre que ceux recommandés par le fabricant pour accélérer le processus de dégivrage.

Ne pas percer ni brûler.

Si une ventilation mécanique est nécessaire, les évents ne doivent pas être obstrués.

Avertissement précaution

L'appareil doit être stocké dans une pièce exempte de flammes nues continues (par exemple, un appareil à gaz en marche) et de sources de chaleur (par exemple, un radiateur électrique en marche).

Cesser d'utiliser le produit lorsqu'une anomalie ou défaillance quelconque se produit et débrancher la fiche d'alimentation ou mettre hors tension l'interrupteur et le disjoncteur.

(Risque de fumée/incendie/décharge électrique)

Exemples d'anomalie ou défaillance :

• L'ELCB se déclenche fréquemment. - Le produit ne se met parfois pas en marche lorsqu'il est mis sous tension. • L'alimentation est parfois déconnectée lorsque le cordon est bougé. - Une odeur de brûlé ou un bruit anormal est détecté pendant le fonctionnement. • Le corps est déformé ou anormalement chaud. - Fuite d'eau de l'unité intérieure. - Le cordon d'alimentation ou la prise deviennent anormalement chauds. - La vitesse du ventilateur ne peut pas être contrôlée. - L'unité s'arrête de fonctionner immédiatement même si elle est activée pour opérer. - Le ventilateur ne s'arrête pas même si l'opération est arrêtée.

Contacter immédiatement le revendeur local pour un entretien/réparation.

Ne pas s'asseoir ou monter sur l'unité. Il y a un risque de chute accidentelle.

Cet appareil est conçu pour être utilisé par des utilisateurs expérimentés ou confirmés en magasin, dans l'industrie légère et dans les fermes, ou pour une utilisation commerciale par les profanes.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes aux facultés physiques, sensorielles ou mentales diminuées ou sans expérience ni expertise sous la surveillance d'un adulte ou s'ils ont reçu des instructions concernant l'utilisation sécuritaire de l'appareil et s'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par un enfant laissé sans surveillance.

Placer l'alarme incendie et la sortie d'air à au moins 1,5 m de l'unité.

Ne pas trop refroidir ou chauffer une pièce où se trouvent des bébés ou des malades.

Ne pas mettre le climatiseur sous et hors tension à l'aide de l'interrupteur d'alimentation du système. Utiliser le bouton de marche/arrêt de fonctionnement (ON/OFF).

Ne rien introduire dans la sortie d'air de l'unité extérieure. Cela est très dangereux, car le ventilateur marche à grande vitesse.

Ne pas toucher l'arrivée d'air ou les ailettes coupantes en aluminium de l'unité extérieure. Il y a un risque de blessure.

Ne pas introduire d'objet dans le BOITIER DU VENTILATEUR. Il y a un risque de blessure et l'unité pourrait être endommagée.

• L'appareil doit être stocké de manière à éviter tout dommage mécanique. - Il se peut que le compresseur s'arrête parfois pendant des orages. Ceci n'est pas une panne mécanique. L'appareil redémarre automatiquement après quelques minutes. - Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.

Installation

Ce climatiseur doit être installé par un technicien qualifié et conformément aux instructions fournies avec l'appareil. Avant de procéder à l'installation, vérifier que la tension secteur du local d'utilisation (bureau ou habitation) est la même que celle indiquée sur la plaque signalétique.

Éviter les endroits suivants pour l'installation.

Endroits où de la fumée ou des gaz inflammables sont présents. Endroits à la température extrêmement élevée, comme une serre. Endroits où sont placés des objets générant une chaleur excessivement élevée.

Attention :

Éviter d'installer l'unité extérieure dans un endroit qui risque d'être aspergé d'eau de mer ou dans un environnement sulfureux, par exemple à proximité d'une source thermale. (Pour protéger le climatiseur de toute corrosion)

Câblage

Tous les câbles doivent respecter les codes électriques locaux. (Pour les détails, consulter le revendeur ou un électricien qualifié.) Chaque unité doit être correctement mise à la terre avec un fil de terre (ou de masse) ou au moyen d'un câblage d'alimentation. Les raccordements devront être confiés à un électricien qualifié.

Mettre le climatiseur sous tension 5 heures environ avant de le faire fonctionner.

(pour le chauffer)

Le laisser sous tension pour un usage continu.

Remarque

Débrancher la prise d'alimentation de la prise secteur, ou désactiver le disjoncteur ou désactiver le dispositif de déconnexion de l'alimentation afin d'isoler le climatiseur de l'alimentation principale lorsqu'il n'est pas utilisé pendant longtemps.

Éviter

Ne pas bloquer l'entrée ni la sortie de l'air de l'unité. (Si l'une ou l'autre sont obstruées, l'unité ne fonctionnera pas bien et peut entraîner un dysfonctionnement.)

Pendant l'opération de refroidissement, utiliser des rideaux ou des stores pour empêcher la lumière directe du soleil de pénétrer dans la pièce.

Le filtre à air doit toujours être propre. (Un filtre bouché affectera la performance de l'unité.) → « Entretien » (P. 15) Pour éviter que l'air climatisé ne s'échappe, fermer les fenêtres, les portes et toute autre ouverture.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, et/ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne] Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) : Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

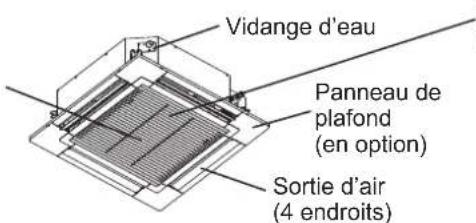

Unité intérieure

Type U2

Grille de prise d'air (arrivée d'air)

Étiquette (collée sur le boîtier de composants électriques) Ce climatiseur intègre un produit biocide. L'air ionisé généré par un dispositif intégré au climatiseur élimine les bactéries et virus dans l'air et sur les surfaces, et empêche l'apparition de moisissures sur les surfaces. Substances actives : radicaux libres générés sur place par l'air ambiant ou l'eau

Unité extérieure

PE2 (Type 36, 50, 60)

PEY2 (Type 60, 71)

PE1 (Type 60, 71)

PEY1 (Type 100, 125)

PE1 (Type 100, 125, 140)

PEY1 (Type 140)

PE2 (Type 200, 250)

Sortie d'air

Sortie d'air

PZ2 (Type 60, 71)

PZ2 (Type 100, 125, 140)

Sortie d'air

Sortie d'air

Télécommande sans fil

No. de modèle CZ-RWSU3 (Type U2) CZ-RWSC3 (Pour toutes les unités intérieures)

Télécommande de minuterie

No. de modèle CZ-RTC4 Pour toutes les unités intérieures

Télécommande câblée haut de gamme

No. de modèle CZ-RTC5A CZ-RTC5B Pour toutes les unités intérieures

Lire le mode d'emploi accompagnant la télécommande.

Fonctionnement et réglage du sens de circulation de l'air

Consultez le Mode d'emploi qui accompagne la télécommande.

Avertissement

Par mesure de sécurité, éteindre le climatiseur et le débrancher de la prise secteur avant son nettoyage. (Autrement, une décharge électrique ou des blessures pourraient survenir, car le ventilateur tourne à grande vitesse.)

Ne pas verser d'eau sur l'unité intérieure.

Cela pourrait abîmer les composants internes et provoquer une décharge électrique.

Précaution

Ne jamais utiliser de solvants ou de produits chimiques corrosifs. De plus, ne pas essuyer les pièces en plastique avec de l'eau très chaude.

(Cela pourrait déformer ou décolorer l'unité.)

Certains bords métalliques et les ailettes sont coupants. Prendre garde lorsqu'on les nettoie.

(Blessure possible.)

Utiliser un escabeau ou une échelle stable lors du nettoyage d'une unité intérieure installée en hauteur.

Unité intérieure (par ex., type U2)

Essuyer avec un chiffon doux. (En cas de saleté tenace, nettoyer avec un chiffon propre humecté d'eau.)

La bobine interne et les autres composants de l'unité extérieure doivent être régulièrement nettoyés.

- Consulter le revendeur ou un service après-vente.

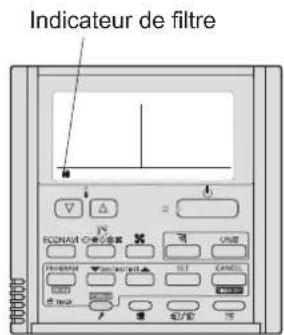

Entretien du filtre à air

Consultez le revendeur ou un service après-vente lorsque le (filtre) apparaît sur l'écran de la télécommande câblée.

Télécommande de minuterie Télécommande câblée

haut de gamme

Performance de chauffage

Étant donné que ce climatiseur utilise l'air externe pour le chauffage, ses performances de chauffage déclinent à mesure que la température externe diminue.

(En raison du système à pompe de chaleur)

Dans ce cas, utilisez un autre appareil de chauffage.

Épivrage

Cet appareil peut démarrer un processus de dégivrage pour faire fondre le givre qui s'est formé sur l'unité extérieure.

① Le dégivrage démarre : Le ventilateur de l'unité intérieure s'arrête (ou la vitesse ralentit considérablement). → « ⚙ » (STANDBY) apparaît.

② Le chauffage reprend après quelques minutes : Le ventilateur de l'unité intérieure reste arrêté (ou il tourne à une vitesse très lente) jusqu'à ce que la bobine de l'échangeur de chaleur intérieure chauffe suffisamment. → « ⚙ » (STANDBY) s'affiche.

③ Le dégivrage est terminé : Le ventilateur de l'unité intérieure se met à fonctionner. → « ⚙ » (STANDBY) disparaît.

Fonctionnement séchage « DRY

Une fois que la température de la salle atteint le niveau réglé, l'unité extérieure se met automatiquement en marche/arrêt pour la maintenir à ce niveau.

Lorsque l'unité extérieure est éteinte, le ventilateur de l'unité intérieure s'arrête aussi.

(Pour empêcher l'humidité dans la pièce d'augmenter davantage)

Lorsque la température de la salle est susceptible d'atteindre le niveau réglé, la vitesse du ventilateur est automatiquement réglée sur « brise » (léger vent).

En cas de coupure de courant pendant que l'unité est en marche

Lorsque l'unité recommence automatiquement à fonctionner après une panne de courant provisoire, les mêmes réglages qu'avant la panne sont utilisés.

Dépannage

Vérifier avant de nous contacter ou de demander une réparation.

Symptôme Cause / Remède
Bruit	Un bruit comme de l'eau qui coule est entendu pendant ou après le fonctionnement.	• Un bruit de liquide réfrigérant s'écoulant à l'intérieur de l'unité• Un bruit de vidange de l'eau à travers la durée de vidange
	Un bruit de craquement est entendu pendant ou après le fonctionnement.	• Bruit dû au changement de température des pièces
Odeurs de l'air évacué pendant le fonctionnement.		• Odeur des composants internes, de cigarettes et de cosmétiques accumulés dans le climatiseur lorsque l'air est évacué.• L'intérieur de l'unité est sale. (Contacter le revendeur.)
Des gouttes de condensation s'accumulent à proximité de la sortie d'air pendant le refroidissement.		• L'humidité interne est refroidie par un vent frais et s'accumule sous forme de gouttes de condensation.
De la buée se forme pendant le refroidissement.		• Si le climatiseur a été installé dans un endroit, comme un restaurant où il y a de grandes quantités de vapeurs d'huile, le nettoyage est nécessaire, car l'intérieur de l'unité (échangeur de chaleur) est sale. (Contacter le revendeur.)
De la buée se forme pendant le chauffage.		• Le dégivrage est en cours.
Le ventilateur tourne pendant un moment même alors que le climatiseur ne fonctionne pas.		• La rotation du ventilateur permet un fonctionnement en douceur.• Il se peut que le ventilateur tourne pour sécher l'échangeur de chaleur selon le réglage.
Direction du flux d'air	La direction du flux d'air change pendant le fonctionnement.La direction du flux d'air ne peut pas être réglée.La direction du flux d'air ne peut pas être modifiée.	• Lorsque la température d'évacuation de l'air est basse pendant le chauffage ou le dégivrage, la circulation horizontale de l'air est automatiquement sélectionnée.• La position du volet peut être réglée individuellement. (Type U2)
	Le volet bouge plusieurs fois après le changement de la direction.	• Le volet avance une fois à la position standard, puis se place dans la direction du flux d'air.
De la poussière est évacuée.		• La poussière accumulée dans l'unité intérieure est évacuée.
À la première utilisation à vitesse élevée, il se peut que le ventilateur tourne parfois plus vite que la vitesse de réglage.(3 à 30 minutes)		• Il s'agit d'une vérification du fonctionnement, pour confirmer que le moteur du ventilateur tourne dans les limites de la plage d'utilisation.
Ne fonctionne pas(En cas de mise sous tension immédiate/ En cas d'arrêt et de reprise immédiate du fonctionnement)		• Le climatiseur ne fonctionne pas pendant les 3 premières minutes environ en raison de l'activation du circuit de protection du compresseur.
Un bruit est émis pendant le chauffage.		• Le dégivrage est en cours.
De la vapeur est émise pendant le chauffage.		• Ceci afin de permettre un fonctionnement en douceur.
Le ventilateur continue à tourner même après l'arrêt du fonctionnement avec la télécommande.

Avant de demander une réparation

Symptôme Cause Remède
Le climatiseur ne fonctionne pas, bien qu’il soit sous tension.	Panne de courant ou après une panne de courant	Appuyer sur le bouton ON/OFF sur la télécommande.
	Le bouton de fonctionnement (alimentation) est sur OFF.	• Si le disjoncteur est éteint, l’allumer.• Si le disjoncteur s’est déclenché, consulter le revendeur sans l’allumer.
	Un fusible a sauté. Contacter le revendeur.
Médiocre performance du refroidissement ou du chauffage	L’arrivée d’air ou la sortie d’air des unités intérieure et extérieure est bouchée par de la poussière.	Enlever la poussière.
	L’interrupteur de vitesse du ventilateur est réglé sur « Bas ».*	Le placer sur « Moyenne » ou « Rapide ».*
	Réglages de la température incorrects	Voir « Conseils pour économiser de l’énergie ». (P. 13)
	La pièce est exposée aux rayons directs du soleil en mode de refroidissement.
	Des portes ou des fenêtres sont ouvertes.
	Le filtre à air est bouché. Voir « Entretien ».	(P. 15)
	Il y a trop de sources de chaleur dans la pièce en mode de refroidissement.	Utiliser peu de sources de chaleur et pendant un bref instant.
	Il y a trop de gens dans la pièce en mode de refroidissement.	Baisser le réglage de température ou le placer sur « Moyenne » ou « Rapide ».*

* Voir la page 83 pour en savoir plus sur l'affichage de la télécommande.

Si le climatiseur ne fonctionne pas correctement même après avoir vérifié chacun des points de « avant de demander une réparation » et « dépannage

Arrêter immédiatement le fonctionnement et couper l'alimentation. Contacter ensuite le revendeur et lui indiquer le numéro de série et les symptômes. Indiquer également la marque d'inspection ⚠️ et les lettres E, F, H, L, P avec les nombres qui apparaissent sur l'écran LCD de la télécommande.

Ne jamais essayer de réparer soi-même le climatiseur, car ceci présente un danger très élevé pour l'utilisateur.

■ Réfrigérant type : R32

Outdoor unit type 71 10		0 125 140
PZ2	1-phase U	-100PZ2E5	U-125PZ2E5	U-140PZ2E5
	3-phase U	-100PZ2E8	U-125PZ2E8	U-140PZ2E8

■ Type de réfrigérant : R410A

Outdoor unit type 36 45		50 60
PE1	1-phase U	-60PE1R5A
	3-phase

Outdoor unit type 71 10		0 125 140
PE1	1-phase	U-71PE1R5A	U-100PE1R5A	U-125PE1R5A	U-140PE1R5A
	3-phase U	-100PE1R8A U	-125PE1R8A U	-140PE1R8A

■ Réfrigérant type : R32

Outdoor unit type 36 45		50 60
PZ2	1-phase				U-60PZ2R5
	3-phase

Outdoor unit type 71 10		0 125 140
PZ2	1-phase	U-71PZ2R5	U-100PZ2R5	U-125PZ2R5	U-140PZ2R5
	3-phase		U-100PZ2R8	U-125PZ2R8	U-140PZ2R8
