S-125PU2E5B - Acondicionador de aire PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado split
Marca	Panasonic
Modelo	S-125PU2E5B
Capacidad de refrigeración	12 500 BTU/h (aproximadamente 3,7 kW)
Capacidad de calefacción	14 000 BTU/h (aproximadamente 4,1 kW) – reversible
Alimentación eléctrica	230 V ~ 50 Hz
Consumo eléctrico (refrigeración)	1,2 kW
Consumo eléctrico (calefacción)	1,4 kW
Refrigerante	R32
Dimensiones unidad interior (L x A x P)	900 x 280 x 220 mm
Dimensiones unidad exterior (L x A x P)	800 x 600 x 300 mm
Peso unidad interior	12 kg
Peso unidad exterior	35 kg
Nivel sonoro (interior)	22 – 45 dB(A)
Nivel sonoro (exterior)	50 – 55 dB(A)
Funciones principales	Refrigeración, calefacción, deshumidificación, ventilación, modo automático, temporizador, oscilación de la persiana
Filtro	Filtro de aire lavable (prefiltro)
Mantenimiento habitual	Limpiar el filtro cada 2 semanas
Mantenimiento anual	Limpieza de los intercambiadores por un profesional recomendado
Seguridad	Protección contra la escarcha, parada por sobrecalentamiento, detección de fuga de refrigerante
Reparabilidad	Piezas de repuesto disponibles (ventiladores, compresor, placas electrónicas)
Índice de reparabilidad	No comunicado

Preguntas frecuentes - S-125PU2E5B PANASONIC

¿Cómo limpiar el filtro de mi aire acondicionado Panasonic S-125PU2E5B?

Apague el aparato y desconéctelo. Abra el panel frontal, retire el filtro y lávelo con agua tibia y jabón. Séquelo completamente antes de volver a colocarlo. Limpie el filtro cada dos semanas en uso intensivo.

¿Cómo usar el temporizador en este aire acondicionado?

Presione la tecla Temporizador del control remoto. Ajuste la hora de encendido o apagado deseada con las teclas + y -. Confirme. El temporizador está programado.

¿Qué hacer si mi aire acondicionado no enfría lo suficiente?

Verifique que el filtro no esté obstruido, que la temperatura ajustada sea inferior a la temperatura ambiente y que la unidad exterior no esté obstruida. Si el problema persiste, contacte a un profesional.

El aire acondicionado muestra un código de error 'E1', ¿qué significa?

El código 'E1' generalmente indica un problema con el sensor de temperatura interior. Apague el aparato, espere unos minutos y vuelva a encenderlo. Si el código reaparece, llame al servicio posventa.

¿Puedo usar este aire acondicionado en modo calefacción en invierno?

Sí, el Panasonic S-125PU2E5B es reversible y puede calentar. Use el modo HEAT en el control remoto. El rango de funcionamiento en calefacción es generalmente de -15°C a 24°C exterior.

¿Cómo ajustar la dirección del flujo de aire?

Use las teclas SWING o DIRECTION en el control remoto para oscilar las persianas vertical u horizontalmente. También puede posicionarlas manualmente.

¿Cuál es el refrigerante utilizado y es ecológico?

El refrigerante es el R32, que tiene un potencial de calentamiento global (PCG) más bajo que el R410A. Es más respetuoso con el medio ambiente.

¿Cómo cambiar del modo refrigeración al modo calefacción?

Presione la tecla MODE del control remoto hasta que aparezca el icono correspondiente: copo de nieve para frío, sol para calor. El aparato cambiará automáticamente.

¿Dónde encontrar piezas de repuesto para este modelo?

Puede pedir las piezas a un distribuidor autorizado Panasonic o en sitios especializados. Las referencias están indicadas en el manual técnico.

¿Cuál es el consumo eléctrico en espera?

El consumo en espera es muy bajo, generalmente inferior a 1 W. Para ahorrar energía, apague el aparato con el interruptor principal si no lo usa durante un período prolongado.

MANUAL DE USUARIO S-125PU2E5B PANASONIC

ESPAÑOL 18 \~ 25 Antes de operar la unidad, lea atentamente estas instrucciones de funcionamiento y guárdelas para futuras consultas.

Le agradecemos la compra de este producto Panasonic. Este dispositivo es una unidad interior de acondicionador de aire comercial.

Las instrucciones de instalación se incluyen con el aparato.

Índice

Precauciones de seguridad 18

Precauciones de uso 21

Nombres de las partes 22

Mantenimiento 23

- Mecanismo de funcionamiento.... 23

Localización y resolución de problemas 24

- Antes de solicitar ayuda del servicio técnico.... 25

Especificaciones 83

• Unidad interior 83
• Unidad exterior 84
• Tabla de correspondencia de idiomas .... 87

	Advertencia	Este símbolo indica que este equipo utiliza un refrigerante inflamable. Si se produce una fuga del refrigerante y hay presente una fuente de ignición externa, existe la posibilidad de ignición.
	PRECAUCIÓN	Este símbolo indica el tipo de refrigerante inflamable que contiene el sistema.
	PRECAUCIÓN	Este símbolo indica que el personal de mantenimiento debe manipular este equipo consultando el Manual técnico.
	PRECAUCIÓN	Este símbolo indica que hay información incluida en las instrucciones de funcionamiento o las instrucciones de instalación.

Información del producto

Si tiene preguntas o problemas relacionados con su acondicionador de aire necesitará la siguiente información. El modelo y el número de serie se encuentran en la placa de características.

N.º de modelo

N.º de serie

Fecha de adquisición

Dirección del distribuidor

Número de teléfono

Información importante referente al refrigerante utilizado

NOTA

Consulte las instrucciones de instalación incluidas con la unidad exterior.

Precauciones de seguridad

Los símbolos siguientes utilizados en estas instrucciones de funcionamiento le avisan de que existen condiciones potencialmente peligrosas para los usuarios, el personal de servicio o el propio aparato:

ADVERTENCIA

Este símbolo indica un riesgo o uso peligroso que podría causar graves heridas personales o incluso la muerte.

PRECAUCIÓN

Este símbolo indica un riesgo o uso peligroso que podría causar heridas personales o daños al aparato o a otras propiedades.

Situaciones prohibidas

Cuestiones que deben respetarse

• Lea con atención estas instrucciones de funcionamiento antes de utilizar este acondicionador de aire. Si sigue teniendo alguna dificultad o problema, póngase en contacto con el distribuidor para que le ayude a solucionarlo.
• Este acondicionador de aire ha sido diseñado para proporcionarle un ambiente agradable en su habitación. Utilícelo solamente con la finalidad para la que ha sido diseñado, según se describe en estas instrucciones de funcionamiento.

ADVERTENCIA

Confirme con el distribuidor o especialista autorizado el tipo de refrigerante especificado que debe usar. El uso de un refrigerante distinto al tipo especificado puede acarrear daños al producto, explosiones, lesiones, etc.

Este acondicionador de aire no dispone de ventilador para introducir aire fresco del exterior. Cuando utilice en la misma sala aparatos de calefacción de gas o queroseno, que consumen mucho oxígeno del aire, debe abrir con frecuencia las puertas o ventanas. De lo contrario, en casos extremos, existe el riesgo de asfixia.

Nunca utilice ni guarde gasolina u otros productos o líquidos inflamables cerca del acondicionador de aire porque es muy peligroso.

No utilice este aparato en una atmósfera potencialmente explosiva.

No toque nunca la unidad con las manos mojadas.

No introduzca los dedos ni ningún otro objeto en la unidad interior o exterior del acondicionador de aire: las piezas giratorias pueden provocar heridas.

ADVERTENCIA

Si el refrigerante entra en contacto con una llama generará gas tóxico.

Por motivos de seguridad, asegúrese de apagar el acondicionador de aire y también de desconectar la alimentación antes de efectuar limpiezas o reparaciones.

En caso de emergencia, desconecte el enchufe de alimentación de la toma de corriente, apague el disyuntor o apague el elemento de desconexión de la alimentación para aislar el acondicionador de aire de la fuente de suministro eléctrico.

Deshágase de este producto según la legislación nacional o local.

Este producto no debe modificarse ni desmontarse en ningún caso. La unidad modificada o desmontada podría provocar un incendio, descargas eléctricas o lesiones.

Los usuarios no deben limpiar el interior de las unidades interiores y exteriores. Encargue la limpieza a un distribuidor o especialista autorizado.

En caso de que este aparato funcione incorrectamente, no lo repare usted mismo. Póngase en contacto con el distribuidor de ventas o servicios para solicitar una reparación y para deshacerse del producto.

Proporcione una toma de corriente que vaya a utilizarse exclusivamente para cada unidad, e instale un elemento de desconexión de la alimentación, un disyuntor de fugas a tierra (ELCB) o un dispositivo de corriente residual (RCD) a modo de protección contra sobrecorriente en la línea exclusiva.

Proporcione una toma de corriente para cada unidad; y en el cableado fijo deberán incorporarse medios para la desconexión completa del suministro eléctrico que tengan una separación de contacto en todos los polos en conformidad con las normas del cableado.

Para prevenir posibles peligros a causa de un fallo en el aislamiento, la unidad debe conectarse a tierra.

No utilice cables manipulados, empalmados, prolongados o de origen desconocido, para evitar sobrecalentamientos y riesgo de incendios.

El aparato deberá guardarse en una habitación en la que no existan fuentes de ignición en continuo funcionamiento (por ejemplo, llamas expuestas, aparatos de gas en funcionamiento o calentadores eléctricos en funcionamiento).

Procure que los refrigerantes no emitan olores.

Las zonas no ventiladas en la que se instale un aparato que utilice refrigerantes inflamables se deberá construir de forma que las fugas de refrigerante, en caso de producirse, no se estanquen hasta el punto que puedan crear un riesgo de incendio o explosión.

El aparato se debe almacenar en una zona bien ventilada en la que el tamaño de la habitación corresponda al área de la habitación especificada para el funcionamiento.

Tras instalar la unidad, pregunte siempre al instalador la superficie de suelo de la habitación en la que está instalada la unidad y la cantidad de carga de refrigerante.

Si la unidad o el divisor de la habitación cambian, pregunte siempre al distribuidor o al servicio de atención técnica.

No utilice ningún método diferente al que recomienda el fabricante para acelerar el proceso de descongelación ni para realizar tareas de limpieza.

No perfore ni queme el aparato.

En los casos en los que sea necesario utilizar ventilación mecánica, los orificios de ventilación deberán estar libres de obstrucciones.

El aparato deberá guardarse en una habitación en la que no existan llamas expuestas (por ejemplo, aparatos de gas en funcionamiento) ni fuentes de ignición en continuo funcionamiento (por ejemplo, calentadores eléctricos en funcionamiento).

Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación y el interruptor. (Riesgo de humo/incendio/descarga eléctrica)

Ejemplos de anormalidad o fallo:

• El ELCB se activa frecuentemente.
• El producto a veces no se enciende al activar el interruptor.
• La corriente a veces se desconecta cuando se mueve el cable.

- Huele a quemado o se oyen ruidos anormales durante el funcionamiento.

- La carcasa presenta deformaciones o está anormalmente caliente.

- Filtraciones de agua desde la unidad interior.

- El cable de alimentación o el enchufe está excesivamente caliente.

- No se puede controlar la velocidad del ventilador.

- La unidad se para inmediatamente incluso estando en funcionamiento.

- El ventilador no se para incluso habiendo cesado la operación. Póngase en contacto inmediatamente con su proveedor local para su mantenimiento/reparación.

No se siente ni se ponga de pie sobre la unidad. Podría caerse y sufrir un accidente.

PRECAUCIÓN ADVER

Este aparato está pensado para ser utilizado por expertos o usuarios con la cualificación necesaria en tiendas, en la industria ligera y en granjas, o por no expertos en usos comerciales.

Este aparato puede ser utilizado por niños a partir de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales o falta de experiencia y conocimiento, siempre que hayan recibido supervisión o instrucciones en relación al uso del aparato de forma segura y entiendan los riesgos que dicho uso conlleva. Los niños no deben jugar con el aparato. Los procesos de limpieza y mantenimiento por parte del usuario no deberán correr a cargo de niños sin la debida supervisión.

Instale la alarma contra incendios y la salida de aire a una distancia mínima de 1,5 m de la unidad.

No caliente ni enfríe demasiado la sala si en ella se encuentran bebés o personas discapacitadas.

No apague ni encienda el acondicionador de aire con el interruptor de alimentación. Utilice para ello el botón de operación de encendido/apagado (ON/OFF).

No introduzca nada en las salidas de aire de la unidad exterior. Esto es muy peligroso, porque el ventilador gira a alta velocidad.

No toque la entrada de aire ni las afiladas aletas de aluminio de la unidad exterior. Podría hacerse daño.

No pegue ningún objeto en la CARCASA DEL

VENTILADOR. Podría sufrir lesiones y la unidad podría dañarse.

AVISO

• El aparato deberá guardarse de tal modo que se eviten los daños mecánicos.
• El compresor podría detenerse ocasionalmente durante tormentas. Esta situación no representa un fallo mecánico. La unidad se recuperará automáticamente al cabo de unos minutos.
• El texto en inglés constituye las instrucciones originales. El resto de los idiomas son traducciones de las instrucciones originales.

Precauciones de uso

Instalación

• Este acondicionador deberá instalarlo correctamente un técnico especializado en instalaciones, cumpliendo siempre con las instrucciones de instalación suministradas con este aparato.
• Antes de hacer la instalación, compruebe si la tensión de alimentación eléctrica suministrada en su casa u oficina es la misma que la indicada en la placa de características.

ADVERTENCIA

A la hora de realizar la instalación, evite los siguientes lugares.

• Lugares en los que exista humo o gas combustible. Lugares con temperaturas extremadamente elevadas, como por ejemplo un invernadero.
• Lugares en los que haya objetos que generen un nivel de calor excesivo.

Atención:

• Evite instalar la unidad exterior en lugares en los que agua salada pueda salpicar directamente al aparato, o en un lugar con presencia de aire sulfuroso, como por ejemplo cerca de un spa
  (Él objetivo es proteger el acondicionador de aire de factores altamente corrosivos).

Cableado

• Todas las conexiones deben cumplir con los códigos eléctricos locales (póngase en contacto con su concesionario o electricista cualificado para obtener más detalles).
• Cada unidad debe estar conectada a tierra correctamente, mediante un cable de puesta a tierra (masa) o a través del cableado de alimentación.
  Las conexiones debe realizarlas un electricista cualificado.

Preparación del funcionamiento

Active la alimentación eléctrica 5 horas antes de poner en marcha el equipo.

(El objetivo es que el dispositivo se caliente)
- Mantenga la alimentación eléctrica activada para uso continuo.

NOTA

Si el aparato no va utilizarse durante un periodo prolongado, desconecte el enchufe de alimentación de la toma de corriente, apague el disyuntor, o apague el elemento de desconexión de la alimentación para aislar el acondicionador de aire de la fuente de suministro eléctrico.

Consejos de ahorro de energía

Evite

• No bloquee la entrada ni la salida de aire de la unidad (si una de estas dos zonas se obstruye, la unidad no funcionará correctamente y presentará fallos).
• Durante la operación de refrigeración, utilice sombrillas, persianas o cortinas para evitar que la luz solar directa acceda a la sala.

■ Efectúe

• Mantenga siempre el filtro de aire limpio (la presencia de un filtro atascado hará que el rendimiento de la unidad sea más bajo). → "Mantenimiento" (P. 23)
  Para impedir que el aire acondicionado se escape, mantenga las ventanas, las puertas y otras aberturas cerradas.

Información para los usuarios relativa a la recopilación y eliminación de equipos y pilas usados

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para un tratamiento, una recuperación y un reciclaje adecuados de los productos usados y de las pilas gastadas, llévelos a los puntos de recogida correspondientes, según la normativa de su país y las Directivas 2002/96/EC y 2006/66/EC.

Al deshacerse de estos productos y de estas pilas correctamente estará ayudando a ahorrar valiosos recursos y a evitar posibles efectos negativos para la salud humana y para el medio ambiente. La manipulación inadecuada de estos residuos podría provocar situaciones perniciosas.

Si desea obtener más información sobre la recopilación y el reciclaje de productos usados y de pilas gastadas, póngase en contacto con el ayuntamiento, con el servicio de recogida de basuras o con el punto de venta en el que compró los productos en cuestión.

El desechado incorrecto de estos residuos podría suponer la aplicación de multas según la normativa vigente.

Para usuarios empresariales de la Unión Europea

Si desea deshacerse de productos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para obtener más información.

[Información de desechado en otros países fuera de la Unión Europea]

Estos símbolos son válidos únicamente en la Unión Europea. Si desea deshacerse de estos productos, póngase en contacto con las autoridades locales o con su distribuidor y pregunte cuál es el método de desechado correcto.

Nota para el símbolo de batería (ejemplos de dos símbolos de la parte inferior):

Este símbolo podría utilizarse en combinación con un símbolo de producto químico. En este caso cumple con los requisitos impuestos por la Directiva en relación al producto químico en cuestión.

Nombres de las partes

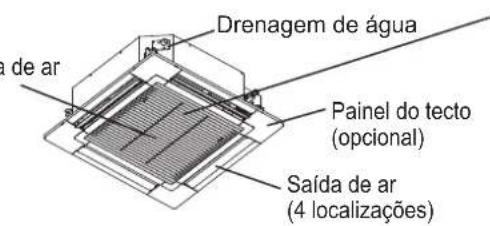

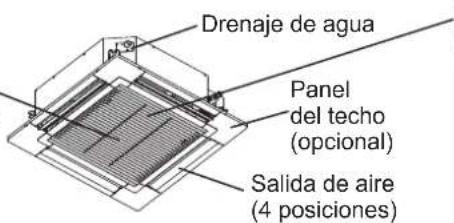

UNIDAD INTERIOR

Tipo U2

Rejilla de entrada de aire (entrada de aire)

Etiqueta (colocada en la tapa de la caja de componentes eléctricos)
Este acondicionador de aire incorpora un producto biocida.
El aire ionizado generado por un dispositivo incorporado en el acondicionador de aire elimina las bacterias y los virus del aire y las superficies, e impide el crecimiento de moho en las superficies. Sustancias activas: radicales libres generados in situ a partir del aire ambiente o el ag

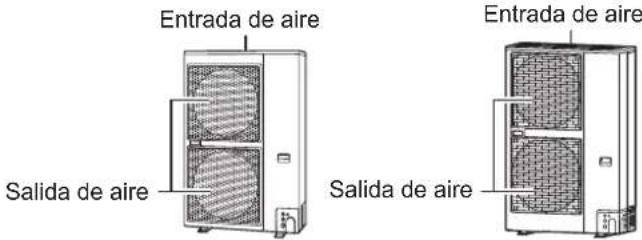

UNIDAD EXTERIOR

PE2 (Tipo 36, 50, 60)

PEY2 (Tipo 60, 71)

PE1 (Tipo 60, 71)

PEY1 (Tipo 100, 125)

PE1 (Tipo 100, 125, 140)

PEY1 (Tipo 140)

PE2 (Tipo 200, 250)

Entrada de aire

Salida de aire

Salida de aire

PZ2 (Tipo 60, 71)

PZ2 (Tipo 100, 125, 140)

Entrada de aire

Salida de aire

Salida de aire

Salida de aire

Salida de aire

Opcional

Unidad de mando a distancia inalámbrica

Unidad de mando a distancia del temporizador

Mando a distancia con cable de altas prestaciones

N.º de modelo CZ-RWSU3 (Tipo U2)
CZ-RWSC3 (Para todas las unidades interiores)

N.° de modelo CZ-RTC4
Para todas las unidades interiores

N.º de modelo CZ-RTC5A CZ-RTC5B Para todas las unidades interiores

Lea las instrucciones de funcionamiento incluidas con el mando a distancia.

■ Funcionamiento y ajuste de la dirección del flujo de aire

Consulte las Instrucciones de funcionamiento incluidas con el mando a distancia.

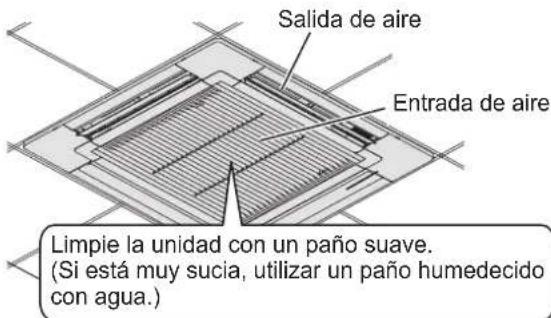

Mantenimiento

ADVERTENCIA

Por motivos de seguridad, asegúrese de apagar el acondicionador de aire y desconectarlo de la red eléctrica antes de realizar su limpieza (de lo contrario, podrían producirse descargas eléctricas o lesiones, debido a que el ventilador gira a alta velocidad). Novierta agua dentro de la unidad interior (el agua podría dañar los componentes internos y provocar un riesgo de descarga eléctrica).

PRECAUCIÓN

• No utilice nunca disolventes ni productos químicos agresivos. No limpie las partes de plástico con agua muy caliente (podría provocar deformaciones y cambios de color).
• Algunos bordes y aletas metálicos están muy afilados. Tenga cuidado al limpiar estas partes (podría provocarse lesiones).
• Utilice un taburete o escalera firmes al limpiar una unidad interior instalada en altura.

Unidad interior (p. ej. tipo U2)

El serpentin interno y otros componentes de la unidad exterior deberán limpiarse regularmente.

- Póngase en contacto con su distribuidor o centro de reparaciones.

■ Mantenimiento del filtro de aire

Póngase en contacto con un distribuidor o centro de servicio cuando aparezca (Filtro) en la pantalla del mando a distancia con cable.

Unidad de mando a distancia del temporizador

Indicador de filtro

Mando a distancia con cable de altas prestaciones

Indicador de filtro

Mecanismo de funcionamiento

■ Rendimiento en calefacción

Dado que este acondicionador de aire utiliza el aire exterior para el proceso de calefacción, el rendimiento de calefacción disminuye a medida que la temperatura del exterior desciende (Debido al sistema de bomba de calor). → Si se da esta situación, utilice otro dispositivo de calefacción.

■ Descongelación

Este dispositivo podría iniciar la operación de descongelación para fundir la escarcha formada en la unidad exterior.

① Comienza el proceso de descongelación: el ventilador de la unidad interior se detiene (o la velocidad pasa a ser extremadamente baja). →Aparece " (*)" (STANDBY).

②Transcurridos unos minutos, la operación de calefacción continúa: El ventilador de la unidad interior permanece detenido (o funciona a muy baja velocidad) hasta que el serpentín de intercambio de calor interior se haya calentado suficientemente. → Aparece“ ⚙️ ” (STANDBY).

③El proceso de descongelación ha finalizado: el ventilador de la unidad interior comienza a funcionar. → Desaparece “ ⚙️ ” (STANDBY).

■ Funcionamiento "DRY" (deshumidificación)

Cuando la sala alcanza la temperatura que ha sido ajustada, la unidad exterior repite el ciclo de apagado y encendido automáticamente. Cuando la unidad exterior se apaga, también lo hace el ventilador de la unidad interior (Para evitar que la humedad de la sala aumente de nuevo). Cuando es más probable que la temperatura de la habitación llegue al nivel establecido, la velocidad del ventilador se ajusta automáticamente en la opción "brisa" (viento suave).

■ Si se produce un corte del suministro eléctrico mientras está funcionando la unidad

Cuando la unidad reanuda su funcionamiento después de un corte temporal del suministro eléctrico utiliza la misma configuración establecida antes del corte del suministro.

Localización y resolución de problemas

Compruebe antes de realizar consultas o solicitar tareas de servicio.

Sintoma Causa / Medida
Ruido	Se escucha ruido similar a corrientes de agua antes o durante el funcionamiento de la unidad.	• Ruido de líquido refrigerante fluyendo por el interior de la unidad• Ruido de agua de drenaje a través del tubo de drenaje
	Se escucha ruido de crujidos durante el funcionamiento o al cesar el funcionamiento de la unidad.	• Ruido provocado por el cambio de temperatura de las piezas
Durante el funcionamiento, el aire descargado presenta olores.		• Se descargan componentes de olor de interiores, olor a cigarro y olor a cosméticos acumulados en el acondicionador de aire y su aire.• El interior de la unidad está sucio (consulte a su distribuidor).
Se acumulan gotas de rocío cerca de la salida de aire durante la operación de refrigeración.		• La humedad interna se refrigera mediante viento frío, y se acumula en forma de gotas de rocío.
Aparece niebla durante la operación de refrigeración.		• Si el acondicionador de aire se ha instalado en lugares como, por ejemplo, restaurantes, en los que se acumulan grandes cantidades de rocío de aceite, la limpieza resulta necesaria porque el interior de la unidad (el intercambiador de calor) está sucio (consulte a su distribuidor).
Aparece niebla durante la operación de calefacción.		• Está en curso la operación de descongelación.
El ventilador gira durante un tiempo, incluso a pesar de que la unidad deja de funcionar.		• La rotación del ventilador hace que el proceso de funcionamiento se realice con suavidad.• En función del entorno, el ventilador podría girar para secar el intercambiador de calor.
Dirección de circulación del aire	La dirección de circulación del aire cambia durante el funcionamiento de la unidad.No es posible establecer la dirección de circulación del aire.No es posible modificar la dirección de circulación del aire.	• Cuando la temperatura de descarga de aire es baja durante la operación de calefacción o durante el funcionamiento de descongelación, el flujo de aire se dirige de forma horizontal de modo automático.• La posición de la aleta puede definirse de forma independiente (tipo U2).
	La aleta se mueve en varias ocasiones después de modificarse la dirección.	• La aleta se mueve una vez hasta la posición estándar, y a continuación gira hasta la dirección de circulación del aire establecida.
Se descarga polvo.		• Se descarga el polvo acumulado dentro de la unidad interior.
En el funcionamiento de alta velocidad inicial, el ventilador a veces gira a una velocidad superior a la velocidad establecida.(entre 3 y 30 minutos)		• El objetivo es comprobar el funcionamiento y confirmar si la rotación del motor del ventilador está dentro del intervalo de uso.
La unidad no funciona (cuando la alimentación se acaba de activar/ cuando el funcionamiento se ha detenido y se ha reanudado de forma inmediata)		• La unidad no comienza a funcionar durante un tiempo aproximado de 3 minutos, ya que está activado el circuito de protección del compresor.
Se producen ruidos durante la operación de calefacción.		• Está en curso la operación de descongelación.
La unidad expulsa vapor durante la operación de calefacción.		• El objetivo de esta medida es suavizar el funcionamiento.
El ventilador sigue girando, incluso a pesar de que el funcionamiento se ha detenido utilizando la unidad de mando a distancia.

Antes de solicitar ayuda del servicio técnico

Síntoma Causa	Medida
El acondicionador de aire no funciona, a pesar de que la alimentación está activada.	Fallo de alimentación o situación posterior a fallo de alimentación	Pulse el botón de encendido y apagado (ON/OFF) de la unidad de mando a distancia.
	El botón de funcionamiento (de alimentación) está desactivado.	• Si el disyuntor está desactivado, active la alimentación.• Si el disyuntor ha saltado, póngase en contacto con su distribuidor sin activarlo.
	El fusible está fundido. Consulte a su distribuidor.
Rendimiento bajo de la refrigeración o la calefacción	La entrada de aire o la salida de aire de las unidades interiores y exteriores está obstruida a causa del polvo.	Retire el polvo.
	El interruptor de velocidad del ventilador está en el ajuste “Bajo”.*	Cambie a “Medio” o “Alto”.*
	Configuración incorrecta de temperatura	Consulte “Consejos de ahorro de energía”. (P. 21)
	La habitación está expuesta a la luz del sol directa en el modo de refrigeración.
	Las puertas o las ventanas están abiertas.
	El filtro de aire está obstruido. Consulte “Mantenimiento”. (P. 23)
	Demasiadas fuentes de calor en la habitación en el modo de refrigeración.	Utilice fuentes de calor mínimas y durante breves periodos de tiempo.
	Demasiadas personas en la habitación en el modo de refrigeración.	Reduzca el ajuste de temperatura o cambie a “Medio” o “Alto”.*

ESPAÑOL

* Con respecto a la pantalla del mando a distancia, consulte la página 83.

Si el acondicionador de aire no funciona correctamente ni siquiera después de comprobar los elementos de “Antes de solicitar ayuda del servicio técnico” y “Localización y resolución de problemas”

Detenga el funcionamiento de la unidad inmediatamente y apáguela. A continuación, póngase en contacto con su distribuidor e informe del número de serie y del número. También debe informar de si aparece la marca de inspección y las letras E, F, H, L, P, en combinación con los números, en la pantalla LCD de la unidad de mando a distancia. Nunca repare su acondicionador de aire usted mismo, ya que es muy peligroso.

PE2 (Tipo 36, 50, 60)

PEY2 (Tipo 60, 71)

Uscita dell'aria

PE1 (Tipo 60, 71)

PEY1 (Tipo 100, 125)

PE1 (Tipo 100, 125, 140)

PEY1 (Tipo 140)

PE2 (Tipo 200, 250)

Uscita dell'aria

Tipo U2
Grelha de entrada de ar (entrada de ar)

PE2 (Tipo 36, 50, 60)

PEY2 (Tipo 60, 71)

Saída de ar

PE1 (Tipo 60, 71)

PEY1 (Tipo 100, 125)

Saída de ar

PE1 (Tipo 100, 125, 140)

PEY1 (Tipo 140)

PE2 (Tipo 200, 250)

PZ2 (Tipo 60, 71)

Saída de ar

PZ2 (Tipo 100, 125, 140)

Saída de ar

Opcional
