Cerberus GeForce GTX 1050 Ti OC - Carte graphique ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte graphique
Marque	ASUS
Modèle	Cerberus GeForce GTX 1050 Ti OC
Chipset	NVIDIA GeForce GTX 1050 Ti
Mémoire vidéo	4 Go GDDR5
Interface	PCI Express 3.0 x16
Sorties vidéo	HDMI, DisplayPort, DVI-D
Résolution maximale	7680 x 4320 (4K)
Fonctions principales	Overclocking d'usine, double ventilateur, ASUS GPU Tweak, ASUS APRP, ASUS Streaming
Alimentation recommandée	300 W
Connecteur d'alimentation	Aucun (alimentation via slot PCIe)
Dimensions (L x H x P)	240 x 125 x 40 mm
Poids	500 g
Systèmes d'exploitation supportés	Windows 8.1, Windows 8, Windows 7, Windows Vista (32/64 bits)
Contenu de la boîte	Carte graphique, CD de pilotes et utilitaires, guide d'installation
Entretien et nettoyage	Éviter la poussière, l'humidité et les températures extrêmes. Nettoyer avec un chiffon sec.
Sécurité	Conforme FCC classe B, CE. Débrancher l'alimentation avant toute manipulation.
Pièces détachées et réparabilité	Contactez un service technique compétent ou votre revendeur. Ne pas démonter vous-même.

FOIRE AUX QUESTIONS - Cerberus GeForce GTX 1050 Ti OC ASUS

Comment installer les pilotes de la carte graphique ?

Insérez le CD de support fourni dans votre lecteur optique. Si l'exécution automatique est activée, le menu principal apparaît. Cliquez sur Display Driver puis sur Install. Redémarrez l'ordinateur après l'installation.

Qu'est-ce que l'utilitaire ASUS GPU Tweak ?

ASUS GPU Tweak est un utilitaire qui permet de surveiller et d'optimiser les paramètres de votre carte graphique, comme la fréquence du GPU ou la vitesse des ventilateurs. Il est inclus sur le CD de support.

Mon écran reste noir après l'installation de la carte, que faire ?

Vérifiez que la carte est correctement insérée dans le slot PCIe, que le câble du moniteur est bien connecté, et que l'alimentation est suffisante. Consultez la section Résolution des problèmes de base du manuel.

La carte graphique nécessite-t-elle une alimentation supplémentaire ?

Non, la GeForce GTX 1050 Ti OC se contente de l'alimentation fournie par le slot PCIe. Assurez-vous toutefois que votre bloc d'alimentation a une puissance suffisante (300 W recommandé).

Comment désinstaller les pilotes de l'ancienne carte graphique ?

Sous Windows, allez dans Panneau de configuration > Programmes > Programmes et fonctionnalités. Sélectionnez l'ancien pilote graphique et cliquez sur Désinstaller.

Puis-je overclocker la carte graphique ?

Oui, la carte est déjà overclockée d'usine. Vous pouvez utiliser ASUS GPU Tweak pour augmenter encore les fréquences, mais cela peut générer plus de chaleur. Surveillez les températures.

Comment nettoyer la carte graphique ?

Débranchez l'alimentation. Utilisez un chiffon sec ou de l'air comprimé pour enlever la poussière. Évitez l'humidité et les produits chimiques.

Quels sont les prérequis système pour cette carte ?

Un slot PCI Express 3.0 x16 libre, un bloc d'alimentation de 300 W minimum, et Windows 8.1/8/7/Vista (32 ou 64 bits).

Où trouver les dernières mises à jour des pilotes ?

Visitez le site officiel d'ASUS (www.asus.com) pour télécharger les pilotes et utilitaires les plus récents pour votre modèle.

Que faire si l'image est déformée ou avec une mauvaise balance des couleurs ?

Vérifiez que les câbles sont correctement connectés, que le moniteur supporte la résolution choisie et que les pilotes sont bien installés. Désinstallez les pilotes d'anciennes cartes si nécessaire.

MODE D'EMPLOI Cerberus GeForce GTX 1050 Ti OC ASUS

Pilotes et utilitaires

Guide d'installation

F9733

Troisième édition

Septembre 2014

Copyright© 2014 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) Le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soient autorisées par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'AP-TITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE ou CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

Informations concernant la sécurité....5

1. Informations sur le CD de support....7
2. Pilote graphique....8

2.1 Installer le pilote graphique....8 2.2 Désinstaller le pilote graphique....9

1. Utilitaire ASUS GPU Tweak....10

3.1 Installer ASUS GPU Tweak....10 3.2 Désinstaller l'utilitaire ASUS GPU Tweak....11

1. ASUS APRP....12

4.1 Installer ASUS APRP....12 4.2 Désinstaller ASUS APRP 13

1. ASUS Streaming 14

5.1 Installer ASUS Streaming....14 5.2 Désinstaller ASUS Streaming....15

1. Autres informations....16

6.1 Explorer le CD de support....16 6.2 Contacts....16 6.3 Visualiser le fichier readme....17

Appendice : résolution des problèmes de base....18

Rapport de la commission fédérale des communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
• Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l'aide.

L'utilisation de câbles blindés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modifications apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Cet appareil numérique ne dépasse pas les limites de classe B en termes d'émissions de nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

Cet appareil numérique de la classe B est conforme à la norme canadienne NMB-003.

Note relative aux produits de macrovision corporation

Ce produit comprend une technologie de protection de copyright protégée par certains brevets déposés aux U.S.A. et autres droits de propriété intellectuelle appartenant à Macrovision Corporation et autres détenteurs de droits. L'usage de cette technologie doit être autorisé par Macrovision Corporation, et n'est destiné qu'à un usage familial ou autres usages limités de même sorte à moins d'une autorisation par Macrovision Corporation. Rétro-ingénierie et démontage sont interdits.

Sécurité électrique

• Lorsque vous ajoutez ou retirez des périphériques, assurez-vous que les câbles d'alimentation de ces périphériques sont bien débranchés avant de connecter les câbles des signaux. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un élément.
• Assurez-vous que la tension de votre alimentation est réglée sur une valeur qui corresponde à celle de votre zone géographique. Si vous n'êtes pas sûr de la tension des prises électriques que vous allez utiliser, contactez la société d'électricité du lieu où vous vous trouvez.
• Si l'alimentation ne fonctionne plus, n'essayez pas de la réparer vous-même. Contactez un service technique compétent ou votre revendeur.

Pour un fonctionnement en toute sécurité

• Avant d'installer la carte mère et de connecter des périphériques, lisez attentivement tous les manuels livrés avec votre pack.
• Avant d'utiliser le produit, assurez-vous que tous les câbles sont connectés correctement et que les câbles d'alimentation ne sont pas défectueux. Si vous détectez un problème, contactez votre revendeur immédiatement.
• Pour éviter les courts-circuits, éloignez les trombones, les vis, et les agrafes des connecteurs, des slots, des sockets et des circuits imprimés.
• Évitez la poussière, l'humidité, et les températures extrêmes. Ne placez pas le produit dans un endroit où il pourrait être mouillé.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec ce produit, contactez un service technique qualifié ou votre revendeur.

Conventions utilisées dans ce guide

Pour vous aider à accomplir certaines tâches correctement, prenez note des symboles utilisés dans ce manuel.

AVERTISSEMENT: Information pour éviter de vous blesser lors d'une

opération.

ATTENTION: Information pour éviter d'endommager les composants lors d'une opération.

IMPORTANT: Information que vous DEVEZ suivre pour mener à bien une opération. NOTE:

Astuces et informations additionnelles pour vous aider à mener à bien une opération.

Où trouver d'autres informations

Consultez les sources suivantes pour obtenir des informations supplémentaires et pour les mises à jour des produits et des logiciels.

1. Site internet d'asus

Le site Internet officiel d'ASUS offre, dans le monde entier, des informations mises à jour sur les produits matériels et logiciels d'ASUS.

2. Documentation optionnelle

La boîte de votre produit peut comprendre de la documentation supplémentaire, telle que la garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du pack standard.

1. Informations sur le CD de support

Le CD de support livré avec votre carte graphique contient plusieurs utilitaires et pilotes permettant de tirer le meilleur de votre carte.

• Les captures d’écran de ce manuel peuvent ne pas être exactement les mêmes que celles que vous verrez sur votre écran.
• Certains pilotes et utilitaires du CD de support ne peuvent être utilisés qu'avec certains modèles spécifiques de cartes graphiques ASUS.
• Il se peut que vous ayez besoin des droits d’administrateur pour installer les pilotes et utilitaires. Reportez-vous à la documentation de votre Windows 8.1 / 8 / 7 / Vista pour plus de détails.
• Le contenu du CD de support peut être modifié sans préavis. Visitez le site web ASUS (www.asus.com) pour les mises à jour.

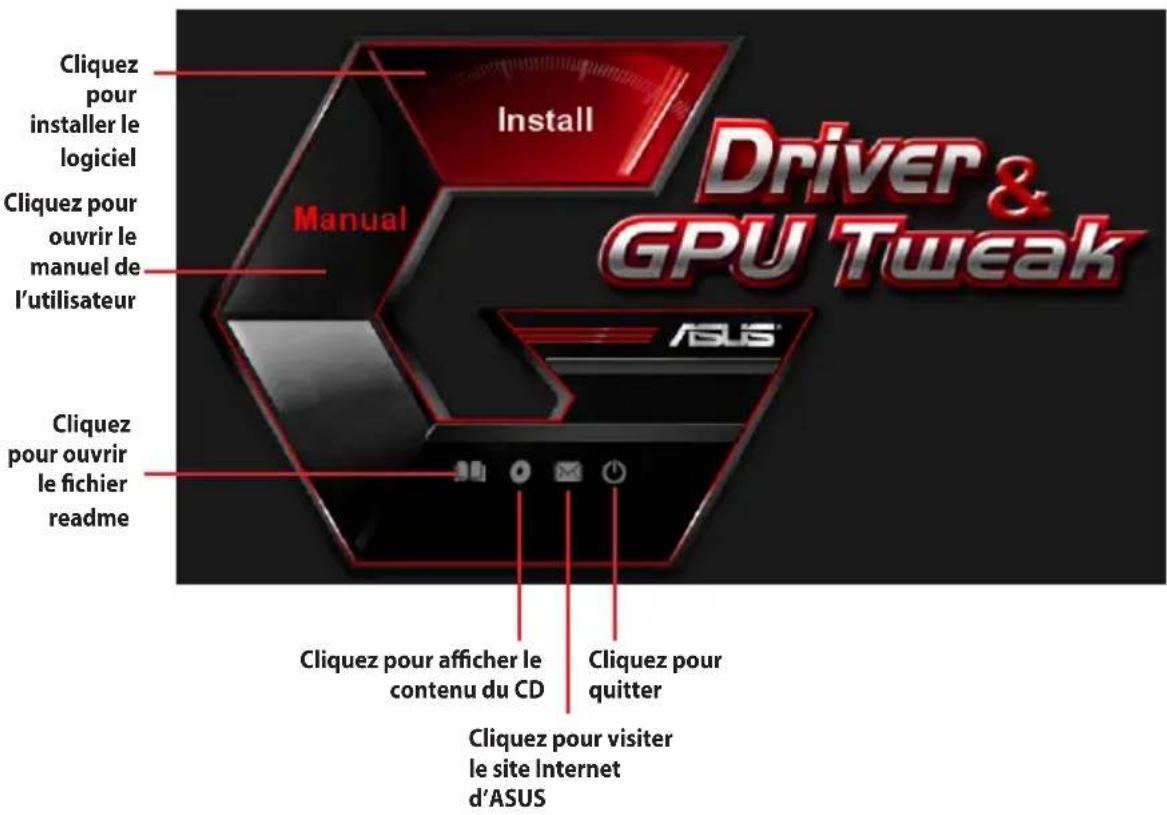

Pour commencer à utiliser le CD de support, insérez-le simplement dans votre lecteur optique. Le CD affiche automatiquement le menu principal (voir image ci-dessous) si l'Exécution automatique est activée sur votre ordinateur.

Si l'Exécution automatique n'est pas activée sur votre ordinateur, explorez le contenu du CD pour localiser le fichier UI.EXE. Double-cliquez sur UI.EXE pour exécuter le programme d'installation du CD de support.

2. Pilote graphique

Le pilote graphique est le programme logiciel qui permet à votre carte de fonctionner avec votre système d'exploitation. Vous pourrez installer, mettre à jour ou désinstaller le pilote de votre carte graphique en utilisant l'une des méthodes recommandées dans cette section.

Si vous remplacez votre ancienne carte graphique par une nouvelle carte ASUS, assurez-vous de bien désinstaller l'ancien pilote.

2.1.1 Installation sous windows

* 8.1 / 8 / 7 / Vista (versions 32 et 64 bits)

Pour installer le pilote sous Windows® 8.1 / 8 / 7 / Vista :

1. Insérez le CD de support dans votre lecteur optique.

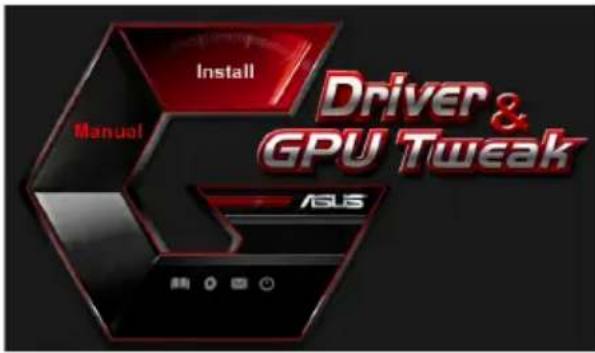

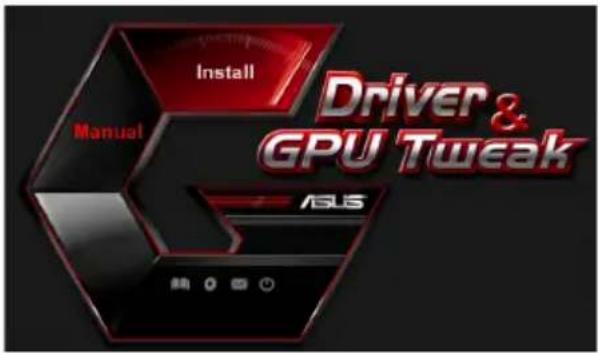

2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement. Si l'exécution automatique est désactivée, lancez le fichier exécutable UI.exe depuis le répertoire racine de votre CD de support.

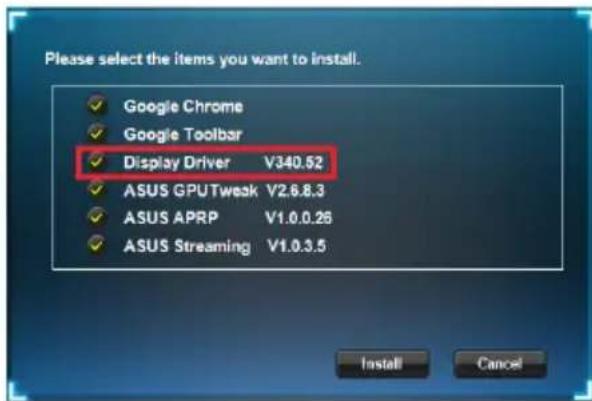

1. Depuis le menu principal, cliquez d'abord sur Display Driver (Pilote graphique), puis sur le bouton Install (Installer).

1. Une fois l'installation terminée, choisissez OK pour redémarrer votre ordinateur.

2.2.1 Désinstallation sous windows 8.1 / 8 / 7 / vista

Pour supprimer le pilote graphique sous Windows 8.1 / 8 / 7 / Vista :

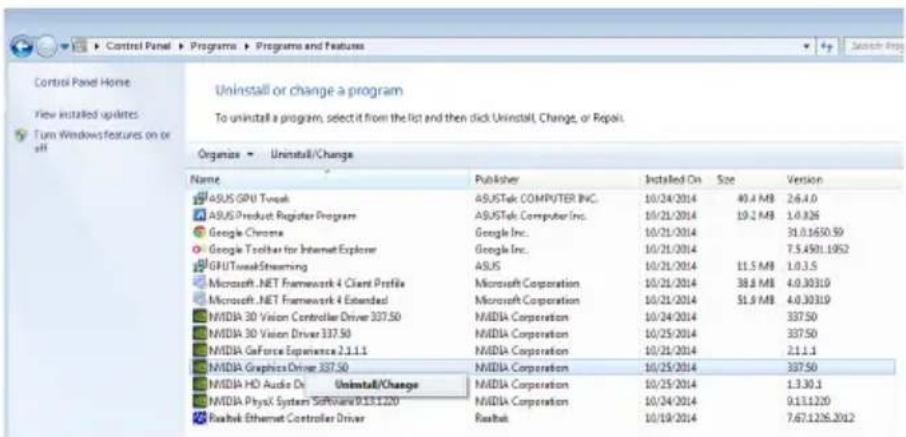

Cliquez sur Démarrer > Panneau de configuration > Programmes > Programmes et fonctionnalités. Sélectionnez votre pilote graphique puis cliquez sur Désinstaller.

3. Utilitaire ASUS GPU tweak

L'utilitaire ASUS GPU Tweak vous permet de surveiller et d'optimiser les paramètres de votre carte graphique.

3.1.1 Installation d'asus GPU tweak sous windows * 8.1 / 8 / 7 / vista (versions 32 et 64 bits)

Pour installer ASUS GPU Tweak :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, lancez le fichier exécutable UI.exe depuis le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Install (Installer).

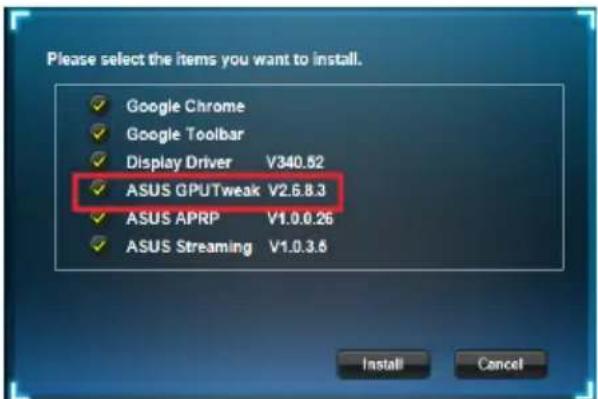

Sélectionnez ASUS GPU Tweak puis cliquez sur le bouton Install (Installer).

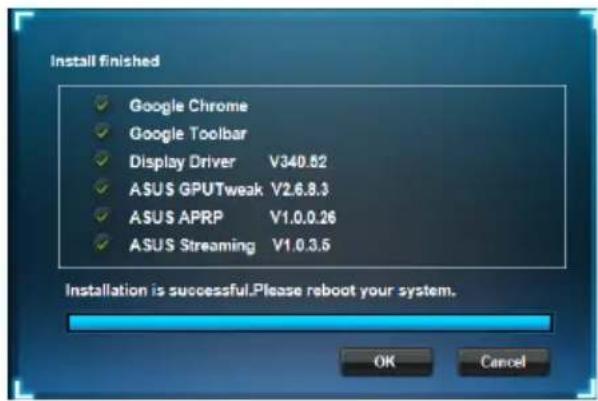

1. Une fois l'installation terminée, cliquez sur OK.

3.2.1 Désinstallation d'asus GPU tweak sous windows° 8.1 / 8 / 7 / vista

Pour supprimer le pilote d'affichage sous Windows* 8.1 / 8 / 7 / Vista :

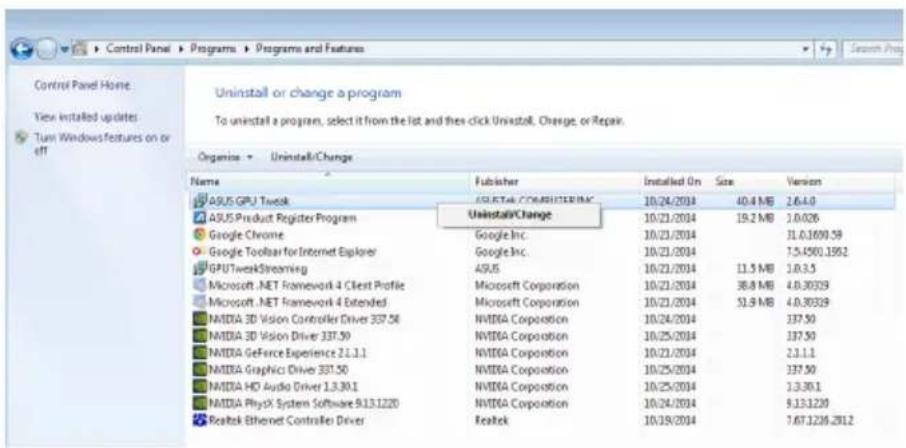

- Cliquez sur Démarrer > Panneau de configuration > Ajout/Suppression de programmes. Sélectionnez ASUS GPU Tweak et cliquez sur Modifier/Supprimer.

4.1.1 Installation d'asus APRP sous windows 8.1 / 8 / 7 / vista (versions 32 et 64 bits)

Pour installer ASUS APRP :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement. Si l'exécution automatique est désactivée, cliquez sur le fichier UI.exe contenu dans le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Install (Installer).

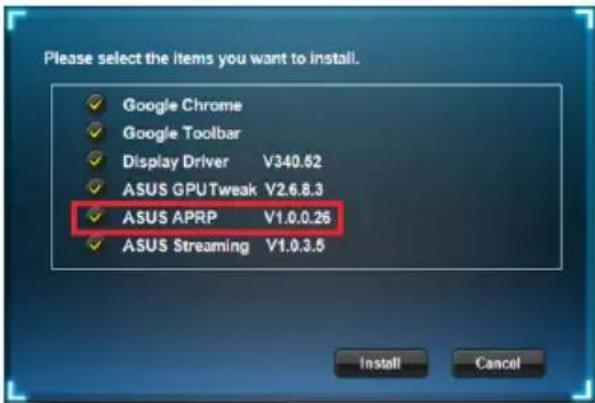

Sélectionnez ASUS APRP puis cliquez sur le bouton Install (Installer).

1. Une fois l'installation terminée, cliquez sur OK.

4.2.1 Désinstallation d'asus APRP sous windows ^8.1/8/7/vista

Pour supprimer ASUS APRP sous Windows® 8.1 / 8 / 7 / Vista :

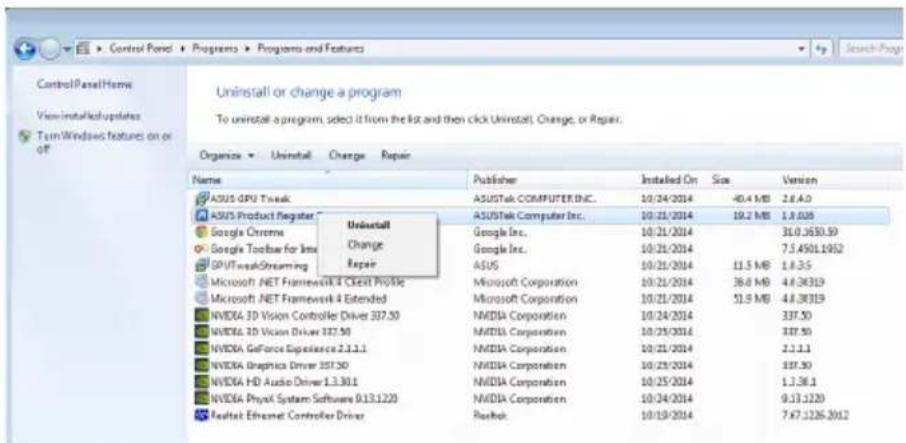

- Cliquez sur Démarrer > Panneau de configuration > Programmes et fonctionnalités. Sélectionnez ASUS APRP Tweak et cliquez sur Désinstaller/Modifier.

5.1.1 Installation d'asus streaming sous WINDOWS8 / 7 / vista (versions 32 et 64 bits)

Pour installer ASUS Streaming :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement. Si l'exécution automatique est désactivée, cliquez sur le fichier UI.exe contenu dans le répertoire racine de votre CD de support.

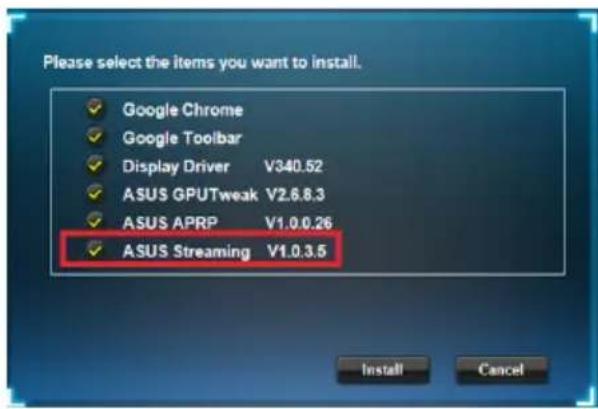

1. Depuis le menu principal, cliquez sur Install (Installer). Sélectionnez ASUS Streaming puis cliquez sur le bouton Install (Installer).

1. Une fois l'installation terminée, cliquez sur OK.

Pour supprimer ASUS Streaming sous Windows® 8.1 / 8 / 7 / Vista :

- Cliquez sur Démarrer > Panneau de configuration > Programmes et fonctionnalités. Sélectionnez ASUS Streaming Tweak et cliquez sur Désinstaller/Modifier.

6.1 Explorer le CD de support

Pour parcourir le CD de support :

1. Insérez le CD de support dans votre lecteur de CD.

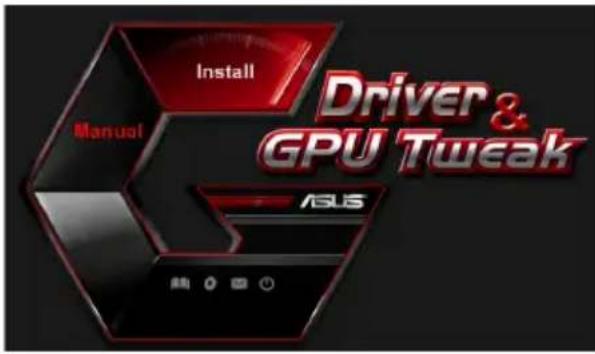

2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, cliquez sur le fichier exécutable Setup.exe contenu dans le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Browse CD (Explorer ce CD).

La fenêtre ci-contre apparaît.

6.2 Contacts

1. Insérez le CD de support dans votre lecteur de CD.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement. Si l'exécution automatique est désactivée, cliquez sur le fichier exécutable UI.exe contenu dans le répertoire racine de votre CD de support.
3. Depuis le menu principal, cliquez sur Contact Us pour visiter le site Internet d'ASUS et obtenir les informations de contact.

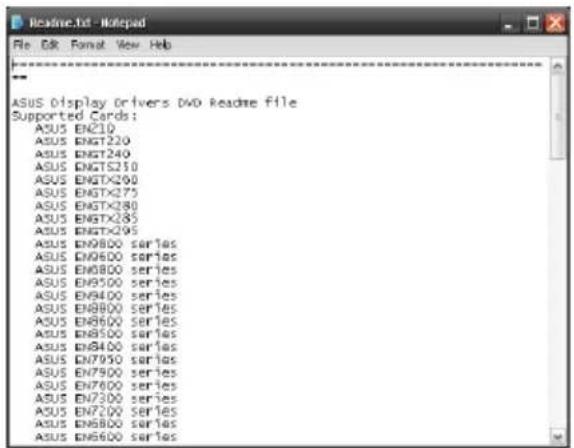

6.3 Visualiser le fichier readme

Pour visualiser le fichier readme :

1. Insérez le CD de support dans votre lecteur de CD.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, lancez le fichier exécutable UI.exe contenu dans le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Read Me (Lisez-moi).

La fenêtre ci-contre apparaît.

Appendice : résolution des problèmes de base

Si vous rencontrez l'un des problèmes suivants après l'installation de votre carte graphique, essayez l'une des solutions suivantes avant de contacter le centre de support technique.

Problème	Pas d'affichage après l'installation de la carte
CauseSolution	Votre carte n'est pas correctement installée.Vérifiez que la carte ne soit pas tordue ou bancale dans son slot.
CauseSolution	Votre moniteur n'est pas correctement connecté.Vérifiez que le câble de signal soit correctement connecté à votre moniteur et à votre carte graphique.
CauseSolution	Votre carte graphique n'est pas supportée par la carte mère.Vérifiez la documentation technique livrée avec votre carte mère et assurez-vous que les spécifications conviennent à votre carte graphique (par exemple, le respect des tensions AGP).
CauseSolution	Le connecteur d'alimentation auxiliaire de la carte graphique n'est pas connecté.Vérifiez, si nécessaire, que votre carte graphique est reliée à l'alimentation.
CauseSolution	Alimentation insuffisante.Vérifiez que votre alimentation est capable de fournir l'alimentation adéquate à votre système.
CauseSolutions	Mauvais paramétrage matériel de la carte mère.Vérifiez que les câbles du panneau avant sont correctement connectés (ex: interrupteur d'alimentation ou Reset).Vérifiez que votre CPU, ventilateur CPU et/ou les modules mémoire sont correctement connectés et en bon état de marche.
Problème	Mauvaise balance des couleurs
CauseSolution	Votre carte n'est pas correctement installée.Vérifiez que la carte ne soit pas tordue ou bancale dans son slot.
CauseSolutions	Vos contrôles vidéo ne sont pas bien réglés.Configurez vos contrôles vidéo manuellement jusqu'à atteindre le réglage désiré.Configurez la résolution de votre carte graphique dans les propriétés d'affichage.
CauseSolutions	Un pilote graphique non supporté est peut-être installé.Des conflits peuvent survenir avec des pilotes de cartes graphiques de différentes marques.Désinstallez tous les pilotes graphiques inutiles sur votre système.Installez bien le pilote graphique à partir du CD de support accompagnant votre carte graphique.
CauseSolution	Le connecteur d'alimentation auxiliaire de la carte graphique n'est pas connecté.Vérifiez, si nécessaire, que votre carte graphique est reliée à l'alimentation.
CauseSolution	Si votre moniteur utilise des connecteurs BNC, un ou plusieurs connecteurs sont peut-être mal branchés.Vérifiez que tous les connecteurs BNC sont connectés au bon port.
CauseSolution	Le réglage logiciel de votre moniteur est incorrect.Vérifiez la configuration logicielle du moniteur.
CauseSolution	Votre moniteur n'est pas correctement connecté.Vérifiez que le câble de signal est correctement connecté à votre moniteur et à votre carte graphique
Problème	L'image est déformée
CauseSolution	Votre moniteur ne supporte pas les paramètres d'affichage sélectionnés.Vérifiez que votre moniteur supporte bien les paramètres d'affichage choisis. Reportez-vous à la documentation technique de votre moniteur.
CauseSolution	Votre carte graphique ne supporte pas les paramètres système.Vérifiez que votre carte graphique supporte vos paramètres d'affichage. Reportez-vous à la documentation technique livrée avec votre carte.
CauseSolution	Certains fichiers du pilote sont peut-être corrompus.Désinstallez vos pilotes actuels et réinstallez-les depuis le CD de support de la carte graphique.
CauseSolutions	Mauvaise dissipation thermique dans le châssis.Vérifiez que le ventilateur du châssis, du CPU et/ou de la carte graphique fonctionne bien.
CauseSolution	Mauvais réglage d'overclocking du GPU ou de la mémoire VGA.Restaurez les paramètres de fréquence par défaut du GPU et de la mémoire VGA.

D'autres problèmes que vous pourrez rencontrer peuvent être liés à d'autres composants ou accessoires (par exemple la carte mère, l'alimentation, l'écran LCD/CRT, etc.) de votre système.
