TS315S - Enceinte ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active de sonorisation
Marque	Alto
Modèle	TS315S
Puissance (RMS)	400 W
Impédance	8 ohms
Réponse en fréquence	45 Hz - 20 kHz
Haut-parleur	15 pouces (woofer) + 1 pouce (tweeter)
Dimensions (L x H x P)	440 x 700 x 400 mm
Poids	19 kg
Alimentation	Secteur 230 V ~ 50 Hz
Consommation électrique	500 W max
Entrées	XLR Jack 6,35 mm stéréo
Sorties	XLR (link)
Fonctions principales	Amplification intégrée, réglage volume, EQ, protection thermique
Entretien et nettoyage	Dépoussiérer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l'humidité. Utiliser sur une surface stable.
Pièces détachées et réparabilité	HP, amplificateur, alimentation disponibles en SAV. Réparation par un technicien qualifié.
Informations générales	Enceinte active polyvalente pour sonorisation mobile ou installation fixe.

FOIRE AUX QUESTIONS - TS315S ALTO

Comment brancher l'enceinte ALTO TS315S ?

Branchez le câble d'alimentation sur une prise secteur 230 V. Connectez la source audio (micro, console) via une entrée XLR ou Jack 6,35 mm. Utilisez la sortie XLR Link pour chainer plusieurs enceintes.

Quelle est la puissance de l'enceinte ALTO TS315S ?

La puissance RMS est de 400 W, avec une puissance crête de 800 W. Cela permet une diffusion sonore adaptée aux petites et moyennes salles.

Puis-je utiliser l'enceinte en extérieur ?

Oui, à condition de la protéger de la pluie et de l'humidité. L'enceinte n'est pas conçue pour une exposition directe aux intempéries.

Comment régler le volume sur l'enceinte ?

Utilisez le potentiomètre de volume situé sur le panneau arrière. Tournez dans le sens horaire pour augmenter le volume.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Assurez-vous que le fusible n'a pas sauté. Si le problème persiste, contactez le SAV.

Comment nettoyer l'enceinte ?

Débranchez l'enceinte avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer la surface. N'utilisez jamais de produits liquides ou abrasifs.

Puis-je connecter un microphone directement ?

Oui, l'enceinte dispose d'entrées XLR et Jack compatibles avec la plupart des microphones dynamiques. Pour un micro à condensateur, une alimentation phantom peut être nécessaire.

L'enceinte ALTO TS315S est-elle compatible Bluetooth ?

Non, ce modèle ne possède pas de récepteur Bluetooth. Vous devez utiliser une connexion filaire (XLR, Jack).

Comment transporter l'enceinte en toute sécurité ?

Utilisez la poignée intégrée et un sac de transport adapté. Évitez de la faire tomber ou de la cogner pour protéger les composants internes.

Où trouver les pièces de rechange pour l'ALTO TS315S ?

Les pièces détachées (HP, ampli, alimentation) sont disponibles auprès des revendeurs agréés Alto ou via le service après-vente.

MODE D'EMPLOI TS315S ALTO

TS308 TS312 TS310 TS315

User Guide

English (3 - 8)

Guía del usuario

Español (9 - 14)

Guide d'utilisation

Français (15 - 20)

Guida per l'uso

Italiano (21 - 26)

Benutzerhandbuch

Deutsch (27 - 32)

Guide d'utilisation (Français)

Présentation

Merci d'avoir fait l'acquisition du haut-parleur de la série TS3. Chez Alto Professional, la performance et la fiabilité sont aussi importantes pour nous qu'ils le sont pour vous. C'est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Contenu de la boîte

Haut-parleur de la série TS3

Câble d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site altoprofessional.com.

Pour de plus amples informations, visitez altoprofessional.com/support.

Consignes de sécurité importantes

Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Caution : Afin de réduire le risque de décharge électrique, veuillez ne pas brancher le haut-parleur de la série TS3 à une prise secteur lorsque la grille est retirée.

Montage sur support

• Toujours installer des haut-parleurs conformément aux codes de l'électricité et du bâtiment en vigueur.
• Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les spécifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du haut-parleur. Observer toutes les consignes de sécurité spécifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.
• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau. Déployer entièrement les pieds des supports de style trépied et vérifier qu'ils ne présentent pas un risque de trébuchement.
• Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de l'équipement avec des pièces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu'utilisé à l'extérieur dans des conditions venteuses. Il peut être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du support afin d'améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pourraient prendre dans le vent et renverser le système.
• À moins d'être certain de pouvoir gérer le poids du haut-parleur, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.
• Toujours s'assurer que les câbles sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissent trébucher sur le câble et faire tomber le haut-parleur de son support.

Niveau sonore

L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.

Heures par jour	NPA (dB)	Exemple
8 90	Petite salle de spectacle
6	92	Train
4	95	Rame	de
3 97	Moniteurs de table à niveaux élevés
2 100	Concert de musique classique
1,5	102	Riveteuse
1	105	Usine	de
0,5	110	Aéroport
moins de 0,25	115	Concert rock

Démarrage

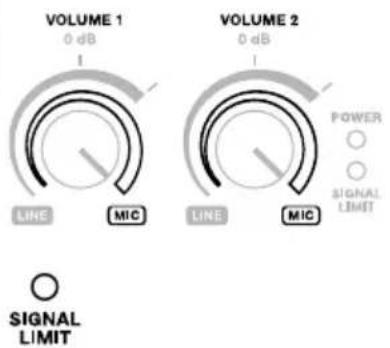

Commande volume

La gamme d'enceintes TS3 prend en charge des sources à niveau ligne et à niveau microphone. Avant de relier votre source audio, réglez le bouton Volume au minimum (complètement à gauche).

Source audio à niveau ligne

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line.

VOLUME 1 0 dB LINE MIC VOLUME 2 0 dB LINE MIC POWER SIGNAL LIMIT

Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TS3.

○ SIGNAL LIMIT

Dans la plupart des cas, vous n'aurez pas à régler le volume au-delà de 0 dB.

Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (comme expliqué ci-dessus).

Source audio à niveau microphone

Important : Lors de l'utilisation d'un instrument avec préamplificateur actif, traitez l'instrument comme une source audio à niveau ligne (comme expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic.

Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Lorsque vous augmentez le réglage du bouton Volume, surveillez l'indicateur limiteur de crête. Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TS3.

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Remarque : Ces exemples montrent les panneaux arrière des enceintes TS310, TS312 et TS315, cependant chacun des quatre modèles de la série TS3 dispose de la même entrée et sortie.

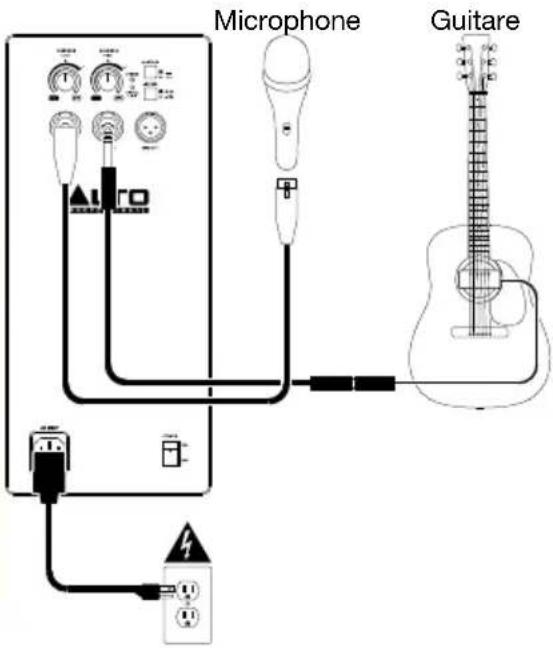

Exemple A : Une enceinte

Branchez un microphone électrodynamique à l'entrée 1 à l'aide d'un câble XLR ou TRS 6,35 mm. Branchez une guitare avec micro actif à l'entrée 2 à l'aide d'un câble TS ou TRS 6,35 mm. Pour l'entrée 2, veillez à ce que le bouton Volume ne soit pas réglé au-delà 0 dB.

Remarque : Lors de l'utilisation d'un haut-parleur de la série TS3 avec une guitare, nous vous recommandons d'en utiliser une avec micros actifs plutôt qu'avec micros passifs. Si vous utilisez une guitare avec micros passifs, branchez-la à un préampli externe ou à une boîte d'entrée directe (DI), et branchez la sortie à niveau ligne au haut-parleur.

Aussi, pour le haut-parleur de la série TS3, nous vous recommandons d'utiliser des micros électrodynamiques plutôt que des microphones à condensateur. Si vous utilisez un microphone qui nécessite une alimentation fantôme de +48V, nous vous recommandons de le brancher à une alimentation fantôme externe avant de le brancher au haut-parleur.

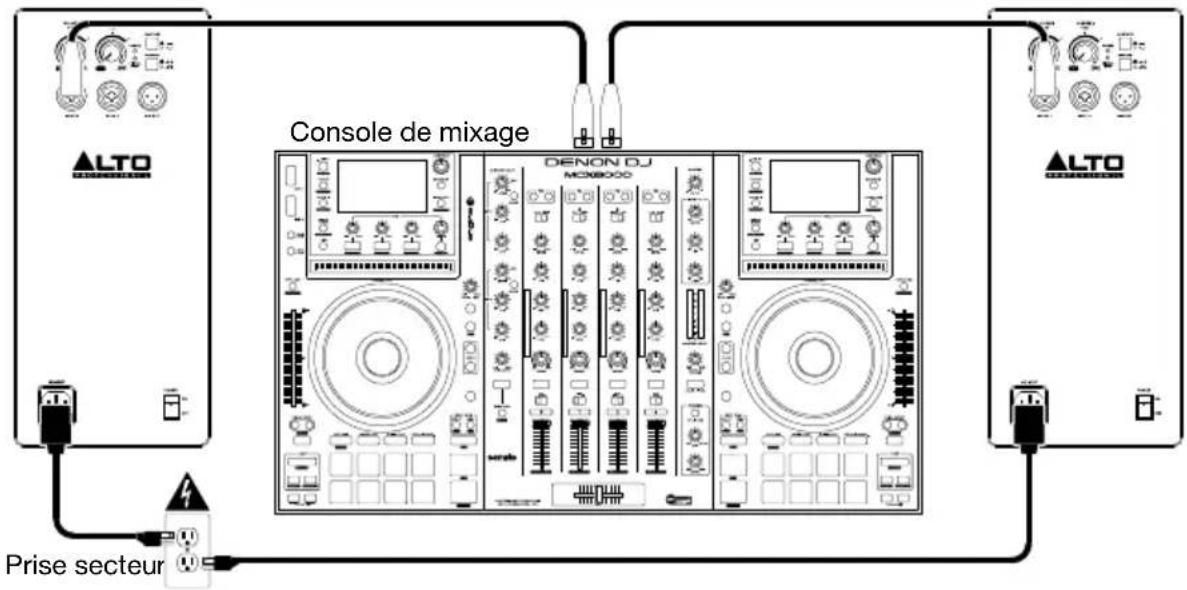

Exemple B : Deux enceintes

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TS3. Veuillez vous assurer que les sélecteurs d'entrée des enceintes soient réglés sur ligne (Line). Veillez à ne pas régler les boutons Volume au-delà de 0 dB.

Conseil : Pour transmettre le même mix aux deux haut-parleurs de la série TS3, raccorder les canaux de votre console de mixage, contrôleur, etc., aux entrées 1 et 2 d'un des haut-parleurs, puis raccorder la sortie Mix de cet haut-parleur à l'entrée 1 de l'autre haut-parleur. Les deux haut-parleurs de la série TS3 émettront alors des mix combinés en mono identiques.

Console de mixage DENON DJ MONSOOD Prise secteur

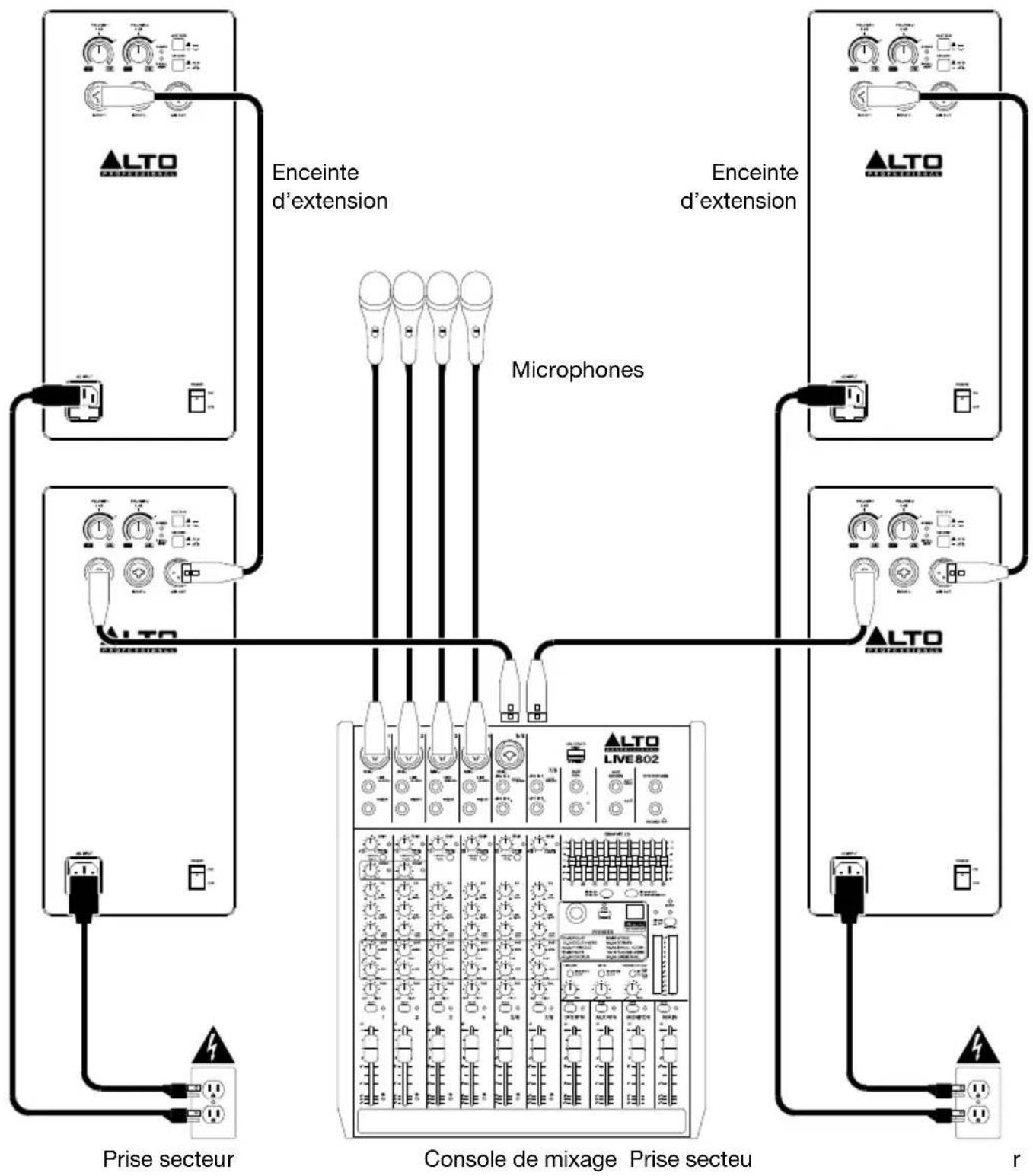

Exemple C : Deux enceintes + deux enceintes d'extension

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TS3. Veuillez vous assurer que les sélecteurs d'entrée des enceintes soient réglés sur ligne (Line). Branchez les sorties Mix Out de vos enceintes TS3 aux entrées de vos enceintes d'extension.

Caractéristiques

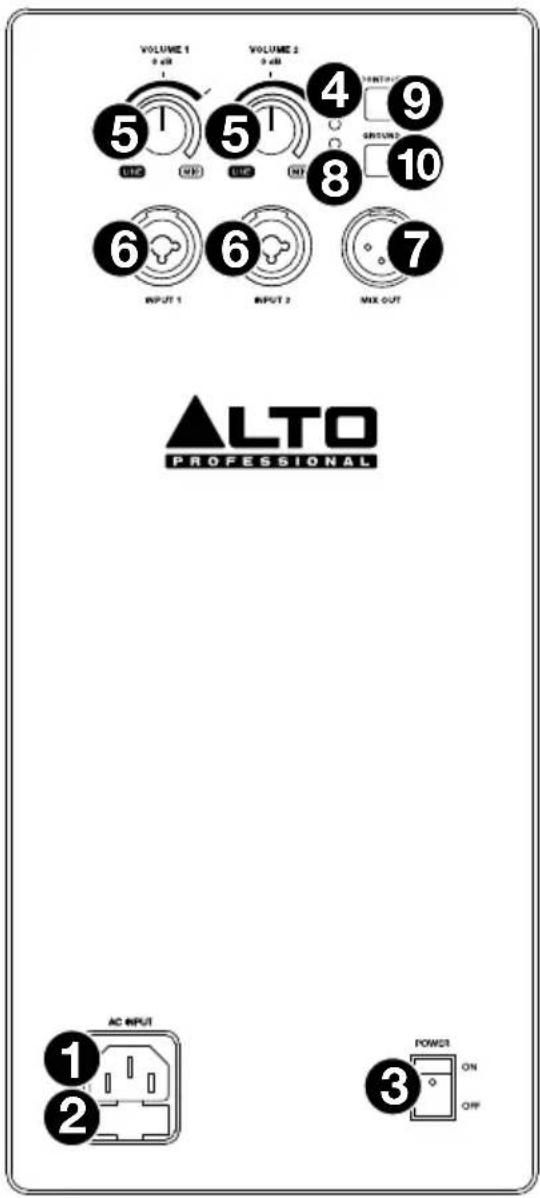

Panneau arrière

1. Entrée d'alimentation CA : Utilisez le câble d'alimentation inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l'interrupteur d'alimentation soit réglé sur « Off » lorsque vous branchez/débranchez le câble d'alimentation.

2. Fusible : Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.

Remarque : Sur le modèle TS308, le fusible se trouve à côté de l'interrupteur d'alimentation plutôt que de l'entrée d'alimentation CA.

1. Interrupteur d'alimentation : Utilisez cet interrupteur pour mettre l'enceinte sous et hors tension. Assurez-vous que le bouton du volume soit au minimum (sens horaire) avant de mettre l'enceinte sous tension.

2. Témoin d'alimentation DEL : Ce témoin s'allume lorsque l'enceinte est sous tension.

3. Volume : Ce bouton permet d'ajuster le volume de l'enceinte.

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line. Dans la plupart des cas, vous n'aurez pas à régler le volume au-delà de 0 dB. Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (comme expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic.

Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

VOLUME 1 5 VOLUME 2 5 4 9 OUTPUT GROUND 6 INPUT 1 6 INPUT 2 7 MAX OUT ALTO PROFESSIONAL AC INPUT POWER ON OFF

Veuillez consulter la section Démarrage > Commande volume pour plus d'information.

1. Entrée : Utilisez un câble XLR ou 6,35 mm (non inclus) standard pour brancher une source audio à cette entrée.

2. Sortie : Utilisez un câble XLR standard (non inclus) pour relier cette sortie à l'entrée d'une autre enceinte (p. ex., une autre enceinte TS3).

3. Témoin d'écrêtement DEL : Cette DEL devient verte lorsqu'un signal audio est envoyé au caisson d'extrêmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.

4. Contour : Enfoncer ce commutateur permet d'accentuer les basses et hautes fréquences de +3 dB. Relâcher ce commutateur permet d'obtenir un son plus plat pour les prestations ou afin d'optimiser la puissance de sortie.

5. Interrupteur de mise à la terre : Enfoncez cette touche pour réduire le ronflement ou les bruits parasitaires.
