TS315S - Embarazada ALTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz activo de sonorización
Marca	Alto
Modelo	TS315S
Potencia (RMS)	400 W
Impedancia	8 ohmios
Respuesta en frecuencia	45 Hz - 20 kHz
Altavoz	15 pulgadas (woofer) + 1 pulgada (tweeter)
Dimensiones (An x Al x Pr)	440 x 700 x 400 mm
Peso	19 kg
Alimentación	Red 230 V ~ 50 Hz
Consumo eléctrico	500 W máx.
Entradas	XLR Jack 6,35 mm estéreo
Salidas	XLR (enlace)
Funciones principales	Amplificación integrada, ajuste de volumen, EQ, protección térmica
Mantenimiento y limpieza	Quitar el polvo con un paño seco y suave. No usar productos abrasivos.
Seguridad	Desconectar antes de limpiar. No exponer a la humedad. Usar sobre una superficie estable.
Piezas de repuesto y reparabilidad	Altavoz, amplificador, alimentación disponibles en SAT. Reparación por un técnico calificado.
Información general	Altavoz activo versátil para sonorización móvil o instalación fija.

Preguntas frecuentes - TS315S ALTO

¿Cómo conectar el altavoz ALTO TS315S?

Conecte el cable de alimentación a una toma de red 230 V. Conecte la fuente de audio (micrófono, consola) a través de una entrada XLR o Jack de 6,35 mm. Use la salida XLR Link para encadenar varios altavoces.

¿Cuál es la potencia del altavoz ALTO TS315S?

La potencia RMS es de 400 W, con una potencia pico de 800 W. Esto permite una difusión sonora adecuada para salas pequeñas y medianas.

¿Puedo usar el altavoz en exteriores?

Sí, siempre que lo proteja de la lluvia y la humedad. El altavoz no está diseñado para exposición directa a la intemperie.

¿Cómo ajustar el volumen en el altavoz?

Use el potenciómetro de volumen ubicado en el panel trasero. Gire en sentido horario para aumentar el volumen.

¿Qué hacer si el altavoz no se enciende?

Verifique el cable de alimentación y la toma de red. Asegúrese de que el fusible no se haya fundido. Si el problema persiste, contacte al SAT.

¿Cómo limpiar el altavoz?

Desconecte el altavoz antes de limpiarlo. Use un paño suave y seco para quitar el polvo de la superficie. Nunca use productos líquidos o abrasivos.

¿Puedo conectar un micrófono directamente?

Sí, el altavoz dispone de entradas XLR y Jack compatibles con la mayoría de micrófonos dinámicos. Para un micrófono de condensador, puede ser necesaria una alimentación phantom.

¿El altavoz ALTO TS315S es compatible con Bluetooth?

No, este modelo no posee receptor Bluetooth. Debe usar una conexión por cable (XLR, Jack).

¿Cómo transportar el altavoz de forma segura?

Use el asa integrada y una bolsa de transporte adecuada. Evite dejarlo caer o golpearlo para proteger los componentes internos.

¿Dónde encontrar piezas de repuesto para el ALTO TS315S?

Las piezas de repuesto (altavoz, amplificador, alimentación) están disponibles a través de distribuidores autorizados Alto o mediante el servicio postventa.

MANUAL DE USUARIO TS315S ALTO

Guía del usuario (Español)

Introducción

Gracias por comprar el Altavoz de la Serie TS3. En Alto Professional, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación.

Contenido de la caja

Altavoz de la Serie TS3

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite altoprofessional.com.

Para soporte adicional del producto, visite altoprofessional.com/support.

Precauciones importantes para la seguridad

Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido.

Precaución: Para reducir el riesgo de shock eléctrico, no conecte el altavoz de la Serie TS3 a una toma de corriente cuando la rejilla está desmontada.

Montaje en soporte

• Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción aplicables.
• Instale el altavoz de acuerdo a su peso máximo. Compruebe las especificaciones de su soporte o columna para asegurarse de que pueda soportar el peso del altavoz. Asimismo, observe todas las precauciones para la seguridad especificadas por el fabricante.
• No monte varios altavoces en el mismo soporte o columna.
• Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y estable. Asimismo, extienda totalmente las patas de los soportes tipo trípode y asegúrese de que las patas no representen un riesgo de tropiezo.
• Inspeccione el soporte (o columna y elementos de fijación asociados) antes de cada uso y no utilice equipos con piezas desgastadas, dañadas o faltantes.
• Tenga siempre cuidado en condiciones de viento a la intemperie. Es posible que deba colocar peso adicional (como bolsas de arena) en la base del soporte para mejorar la estabilidad. No fije pancartas o elementos similares a ninguna parte del sistema de altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.
• Salvo que tenga confianza de que puede manejar el peso del altavoz, solicite a otra persona que le ayude a levantarlo para colocarlo en el soporte o columna.
• Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y audiencia, de modo que no tropiecen con ellos y hagan caer el altavoz del soporte o columna.

Nivel de sonido

La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento.

Horas diarias SPL (dB) Ejemplo
8 90 Música de bajo volumen
6	92	Tren
4	95	Tren	subterráneo
3 97 Monitores de escritorio de alto nivel
2 100 Concierto de música clásica
1,5	102	Remachadora
1	105	Máquina	fabril
0,5	110	Aeropuerto
0,25 o menos 115 Concierto de rock

Instalación

Control de volumen

El altavoz serie TS3 es capaz de recibir fuentes de audio tanto de nivel de línea como de nivel de micrófono. Antes de conectar su fuente de audio, gire la perilla Volume hacia la posición mínima (completamente en sentido antihorario).

VOLUME 1 0 dB LINE MIC VOLUME 2 0 dB LINE MIC POWER SIGNAL LIMIT

Fuente de audio de nivel de línea

Cuando utilice una fuente de audio como por ejemplo un mezclador, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicador de la banda de nivel exterior/Line.

VOLUME 1 0 dB LINE MIC VOLUME 2 0 dB LINE MIC POWER ○ ○ SIGNAL LIMIT

Si el LED Signal Limit está encendido, no mueva más la perilla Volume. Hacerlo podría dañar su altavoz TS3.

O SIGNAL LIMIT

En la mayoría de los casos, no será necesario subir el volumen por encima de los 0 dB.

Si su fuente de audio tiene una salida inusualmente baja, puede girar la perilla Volume más allá de los 0 dB, pero nunca exceder el indicador de límite señal (como se explicó anteriormente).

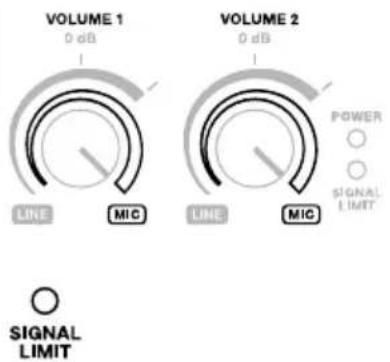

Fuente de audio de nivel de micrófono

Importante: Si está utilizando un instrumento con un pre-amplificador activo, trate al instrumento como una fuente de audio de nivel de línea (como se explicó anteriormente).

VOLUME 1 0 dB LINE MIC VOLUME 2 0 dB LINE MIC POWER o o signal LIMIT o SIGNAL LIMIT

Cuando utilice un micrófono o fuente de audio de instrumento, siga el indicador de la banda de nivel interior/Mic.

Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de línea, puede girar la perilla Volume al máximo.

A medida que aumenta el ajuste de la perilla Volume, no deje de observar el indicador de límite de señal. Si el LED Signal Limit está encendido, no mueva más la perilla Volume. Hacerlo podría dañar su altavoz TS3.

Ejemplos

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Nota: Estos ejemplos muestran el panel trasero utilizado por los modelos TS310, TS312 y TS315, aunque todos los modelos de la serie TS3 tienen las mismas entradas y salidas.

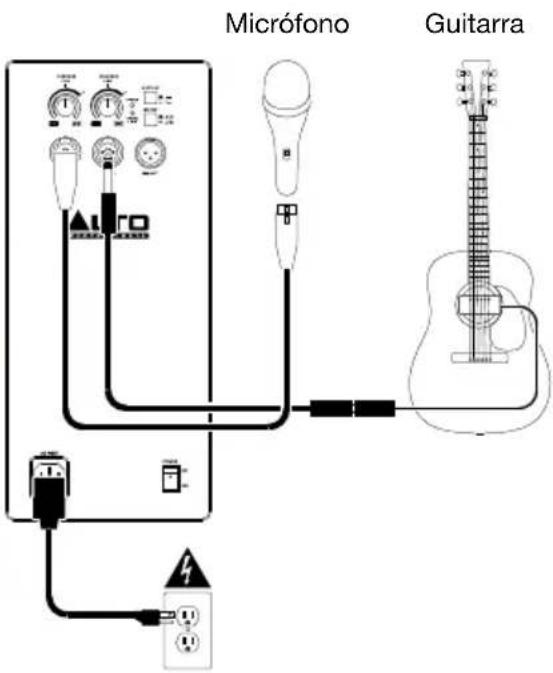

Ejemplo A: Uno altavoz

Conecte un micrófono dinámico a la entrada 1 mediante un cable XLR o TRS de 6,35 mm (1/4 pulg.). Conecte una guitarra con captador activo a la entrada 2 mediante un cable TS o TRS de 6,35 mm (1/4 pulg.). Para la entrada 2, no gire la perilla Volume más allá de la posición de 0 dB.

Nota: Al utilizar el altavoz de la Serie TS3 con una guitarra, recomendamos utilizar una con captador activo en lugar de una con captador pasivo. Si utiliza una guitarra con captador pasivo, conéctela a un preamplificador externo o caja de entrada directa (DI), y conecte la salida de nivel de línea al altavoz.

También recomendamos utilizar micrófonos dinámicos con el altavoz de la Serie TS3 en lugar de micrófonos condensadores. Si utiliza micrófonos que requieren +48 V de potencia fantasma, recomendamos conectarlos a una fuente de potencia fantasma externa antes de conectarlos al altavoz.

Micrófono Guitarra

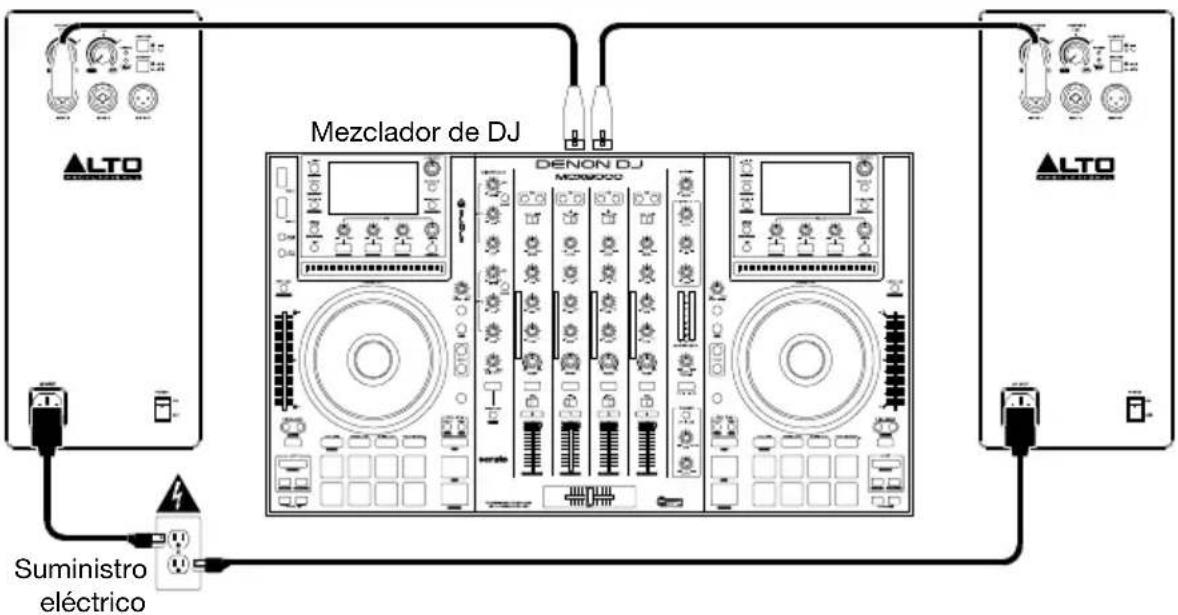

Ejemplo B: Dos altavoces

Conecte cada una de las salidas principales de su mezclador a una entrada de un altavoz TS3. Asegúrese de que los selectores de entrada de los altavoces estén en la posición Line (Línea). No gire las perillas Volume más allá de la posición de 0 dB.

Consejo: Para enviar la misma mezcla a ambos altavoces de la Serie TS3, conecte ambos canales de su mezclador de DJ, controlador, etc. a las entradas 1 y 2 de un altavoz, y a continuación conecte la salida Mix (mezcla) de ese altavoz a la entrada 1 del otro altavoz. Ambos altavoces de la Serie TS3 reproducirán entonces mezclas mono sumadas idénticamente.

Mezclador de DJ DENON DJ MONOOD Suministro eléctrico

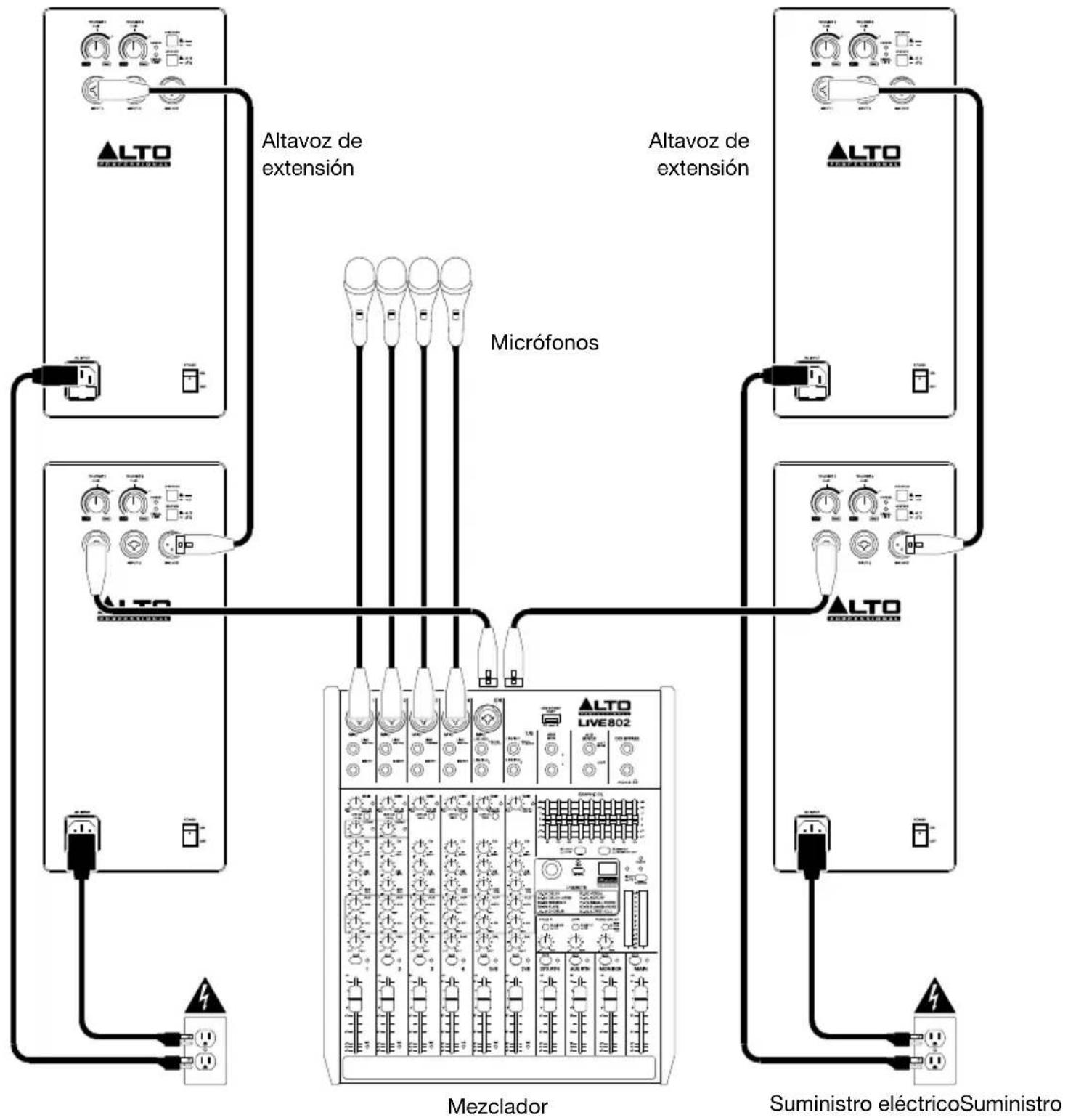

Ejemplo C: Dos altavoces + dos extensiones

Conecte cada una de las salidas principales de su mezclador a una entrada de un altavoz TS3. Conecte cada una de las salidas Mix Out (salida de la mezcla) de sus altavoces TS3 a las entradas de sus altavoces de extensión.

Características

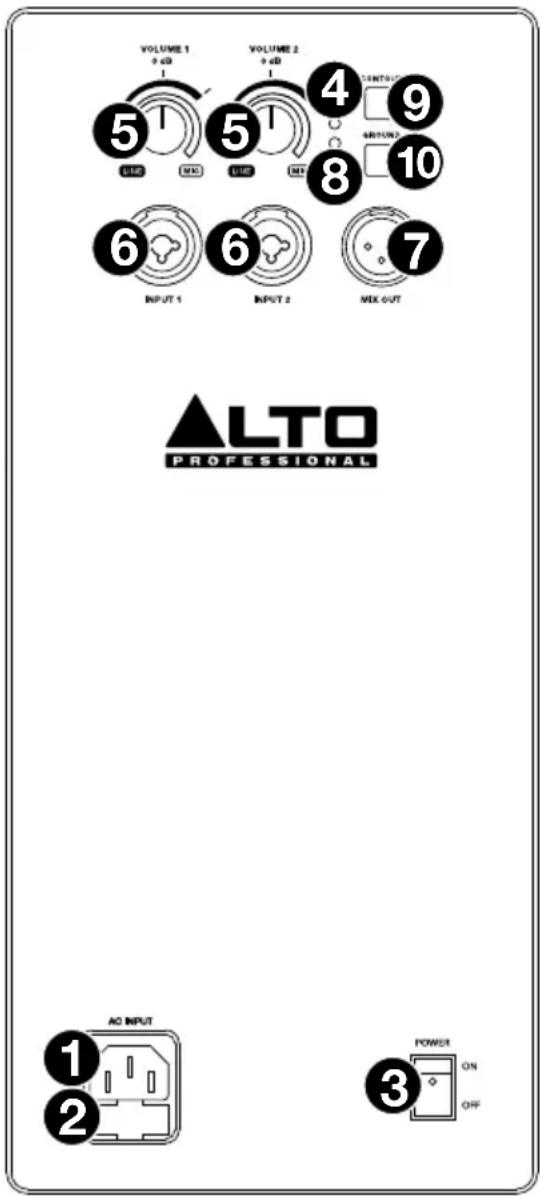

Panel trasero

1. Entrada de corriente alterna: Utilice el cable de corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor Power (Encendido) esté en la posición off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

Nota: En el modelo TS308, el fusible se encuentra junto al interruptor de encendido en lugar de junto a la entrada de CA.

1. Interruptor de encendido: Use este interruptor para encender y apagar el altavoz. Asegúrese de que la perilla Volume esté en su posición mínima (antihoraria) antes de encenderlo.
2. LED de encendido: Este LED se ilumina cuando el altavoz está encendido.
3. Volumen: Gire esta perilla para ajustar el volumen del altavoz.

Cuando utilice una fuente de audio como por ejemplo un mezclador, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicador de la banda de nivel exterior/Line. En la mayoría de los casos, no será necesario subir el volumen por encima de los 0 dB. Si su fuente de audio tiene una salida inusualmente baja, puede girar la perilla Volume más allá de los 0 dB, pero nunca exceder el indicador de límite señal (como se explicó anteriormente).

Cuando utilice un micrófono o fuente de audio de instrumento, siga el indicador de la banda de nivel interior/Mic.

Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de línea, puede girar la perilla Volume al máximo.

VOLUME 1 9 dB VOLUME 2 9 dB CONTROL 5 5 4 9 GROUND 8 10 6 6 INPUT 1 INPUT 2 MEX OUT 7 ALTO PROFESSIONAL AO INPUT 1 2 POWER ON OFF

Consulte Instalación > Control de volumen para más información.

1. Entrada: Use un cable XLR o 6,35 mm (1/4 pulg.) estándar (no incluido) para conectar su fuente de audio a esta entrada.
2. Salida para mezclador: Utilice un cable XLR estándar (no incluido) para conectar esta salida a la entrada de otro altavoz (por ej. otro altavoz TS3).
3. LED Señal/Límite: Este LED se ilumina con luz verde cuando se envía una señal hacia el subwoofer—parpadea con niveles bajos y se enciende permanentemente a niveles mayores. El LED se ilumina con luz roja cuando se activa la protección/límite de salida—si el LED está encendido permanentemente, disminuya el volumen de su fuente de audio.
4. Contorno: Acople (oprima) este interruptor para resaltar las frecuencias bajas y altas en +3 dB. Desacople (levante) el interruptor para lograr una respuesta más plana en actuaciones en vivo o para máxima salida.
5. Interruptor de tierra: Acople (oprima) este interruptor para reducir el zumbido o ruido.
