Tipo de producto	Altavoz de línea pasivo
Dimensiones (An x Pr x Al)	10,7\" x 24,4\" x 16,7\" (271,7 mm x 619,7 mm x 424,1 mm)
Peso	48,1 lb (21,8 kg)
Respuesta en frecuencia (-3 dB)	77 Hz - 18 kHz
Rango de frecuencia operativa (-10 dB)	65 Hz - 20 kHz
SPL máximo (modo pasivo)	125 dB pico / 122 dB continuo
Potencia admisible (pasivo)	1600 W pico / 800 W programa / 400 W continuo (AES)
Potencia bi-amplificada (baja/alta)	1600 W / 300 W pico
Impedancia nominal (pasivo)	8 Ω
Cobertura horizontal	100° nominal
Cobertura vertical	7,5° por gabinete
Transductores de baja frecuencia	2 × 8\" medios-graves, bobina de voz de 2\", 16 Ω cada uno
Transductores de alta frecuencia	2 × 1,4\" diafragma de titanio, imán de neodimio, 1\" salida, 16 Ω
Modos de cruce	Pasivo o bi-amplificado con HFC (0 dB o +3 dB)
Conector de entrada	Tipo Speakon NL4
Conector de paso	Tipo Speakon NL4
Montaje/rigging	Herraje de suspensión integrado, doble receptáculo para poste de 36 mm, dos asas
Material del gabinete	Madera (supuesta) con recubrimiento resistente a la intemperie
Característica de seguridad	Compatible con bastidor de arreglo FB-1, máximo 6 unidades suspendidas según tabla
Accesorios incluidos	Guía de inicio rápido, folleto de seguridad y garantía

Preguntas frecuentes - Tourmax SXA28P ALTO

¿Cómo configurar el arreglo de línea Tourmax SXA28P?

Siga la configuración rápida: asegúrese de que todos los elementos estén presentes, lea el folleto de seguridad, estudie el diagrama de conexión, apague todos los dispositivos y ponga los faders a cero, conecte las fuentes de sonido a las entradas del amplificador, conecte las salidas del amplificador a los altavoces, enchufe a la corriente y encienda en orden: fuentes de sonido → mezclador → amplificador → altavoces. Apague en orden inverso.

¿Qué es el Configurador de Alta Frecuencia (HFC)?

El HFC ajusta el nivel de presión sonora para la audiencia. Funciona solo en modo pasivo. La posición +3 dB es para audiencias distantes (por ejemplo, cuando se usa en un arreglo), y 0 dB para cobertura de campo cercano.

¿Cuántos altavoces SXA28P se pueden suspender usando el bastidor de arreglo FB-1?

Según la tabla de configuraciones máximas de arreglo, se pueden suspender hasta 6 altavoces SXA28P como satélites, con 1 subwoofer SXA18P permitido para arreglos de 2 a 4 satélites. Para 5 o 6 satélites, no se permite subwoofer. Siempre verifique las regulaciones locales.

¿Cuál es la diferencia entre el modo pasivo y el modo bi-amplificado?

En modo pasivo, el cruce interno envía la señal de rango completo a todos los transductores. En modo bi-amplificado, se utilizan canales de amplificación separados para bajas y altas frecuencias, lo que requiere un cruce externo y más canales de amplificador. El altavoz tiene potencias nominales separadas para cada modo.

¿Puedo usar el SXA28P en un poste?

Sí, el altavoz tiene un doble receptáculo para poste de 36 mm. No apile más de dos altavoces SXA28P en un poste. Asegúrese de que estén bloqueados con el herraje original.

¿Qué tipo de cables necesito?

Se requieren cables tipo Speakon NL4 para las conexiones de entrada y paso. Para operación bi-amplificada, se necesita un cable NL4 de 4 conductores para separar las señales de baja y alta.

¿Cómo limpiar y mantener el SXA28P?

Use un paño seco para limpiar el gabinete. Evite disolventes o limpiadores abrasivos. Verifique todo el herraje periódicamente para asegurar que esté apretado. Almacene en un ambiente seco y libre de polvo.

¿Cuál es la información de garantía?

Consulte el folleto de seguridad e información de garantía incluido en la caja para conocer los términos específicos de la garantía. Generalmente, los productos Alto Professional tienen una garantía limitada que cubre defectos de materiales y mano de obra.

¿Puedo usar el SXA28P como altavoz independiente sin subwoofers?

Sí, se puede usar de forma independiente. La respuesta en frecuencia llega hasta 65 Hz (-10 dB), pero para audio de rango completo, se recomienda agregar subwoofers como el SXA18P.

¿Cuál es el SPL máximo del SXA28P?

En modo pasivo, el SPL pico máximo es 125 dB a 1 metro, con SPL continuo de 122 dB. La sensibilidad del sistema es 97 dB SPL (1 W @ 1 m) en modo pasivo.

MANUAL DE USUARIO Tourmax SXA28P ALTO

GUÍA DE INICIO RÁPIDO

ESPAÑOL (7 - 10)

QUICKSTART GUIDE (ENGLISH)

BOX CONTENTS

SXA28P

Quickstart Guide

GUÍA DE INICIO RÁPIDO (ESPAÑOL)

CONTENIDO DE LA CAJA

SXA28P

Guía de inicio rápido

Folleto de información sobre la seguridad y la garantía

INSTALACIÓN RÁPIDA

1. Asegúrese de que todos los artículos indicados en CONTENIDO DE LA CAJA estén incluidos en la misma.
2. LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL PRODUCTO.
3. Estudie el diagrama de conexión incluido en esta guía.
4. Coloque todos los dispositivos en una posición adecuada para su funcionamiento.
5. Asegúrese que todos los dispositivos estén apagados y que todos los atenuadores (faders) y perillas de ganancia estén en posición "cero".
6. Conecte las salidas de todas las fuentes de sonido a las entradas del amplificador, como se indica en el diagrama.
7. Conecte las salidas del amplificador a los altavoces.
8. Enchufe todos los dispositivos a un suministro eléctrico apropiado.
9. Encienda todo en el siguiente orden:

- Fuentes de sonido (por ejemplo, micrófonos, giradiscos, reproductores de CD, etc.)

• Mezclador
• Amplificador

• Altavoces

• Al apagar los equipos, apague los mismos en el siguiente orden:

• Altavoces

• Amplificador
• Mezclador
• Fuentes de sonido

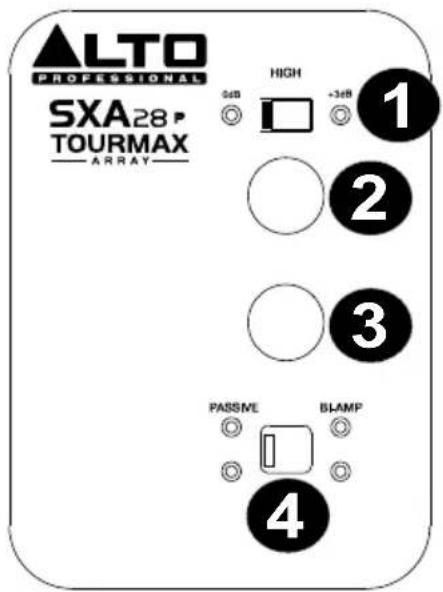

DIAGRAMA DEL PANEL TRASERO DEL SXA 28P

1. Configurador de alta frecuencia (HFC)- Define el mejor nivel de presión sonora frente a la audiencia. El HFC funciona sólo en modo pasivo. La posición +3 dB se fija normalmente cuando se usa el SXA28P en un arreglo para cubrir una audiencia distante. El 0 dB se usa normalmente para cubrir la audiencia más cercana.
2. Conector de entrada - Conecte su cable Speakon* a estas entradas
3. Conector pasante - Conecte su cable Speakon* a esta salida
4. Respuesta en frecuencia- La respuesta en frecuencia del HFC se puede ajustar a 0 dB o +3 dB.

SUB-HD-L

SUB-HD-R

SAT-HD-L

SAT-HD-R

SH

* Speakon es una marca comercial de Neutrik® AG., registrada en EE.UU. y otros países.

Configuración de arreglo mediano

Se presenta a continuación un ejemplo de aplicación del HFC a un arreglo de cuatro SXA28P. En esta configuración particular, el HFC que está sobre el altavoz de arriba se ajusta a +3 dB y el del altavoz de abajo a 0 dB.

Configuración de arreglo pequeño

Éste es un ejemplo de la aplicación del HFC con dos SXA28P en un arreglo pequeño, con el altavoz de arriba ajustado a +3 dB y el de abajo a 0 dB. No apile más de dos altavoces SXA28P en la columna.

Asegúrese de bloquear los dos gabinetes de altavoces con los elementos de fijación originales.

Bastidor para arreglos

La tabla siguiente define el número máximo de altavoces que se pueden suspender usando el altavoz para arreglos FB-1. Se mantiene un factor de diseño de seguridad para las configuraciones de altavoces indicadas en la tabla.

Configuraciones máximas del arreglo

Cantidad máxima de SXA28P del arreglo (satélite)	2	3	4	5	6
Cantidad máxima de SXA18P del arreglo	1	1	1	0	0

Advertencia sobre la seguridad de la suspensión

• Nunca exceda el máximo recomendado de gabinetes de altavoces indicado en la tabla.
• Investigue y entienda las reglamentaciones y los requisitos locales del país donde tiene previsto instalar el arreglo de línea. Para que el sistema de suspensión sea seguro, se requiere el armado correcto de todos los elementos de fijación asociados.
• Se recomienda la suspensión en dos puntos con carga uniforme de cada ubicación de elevación cuando se usa el bastidor para arreglos FB-1

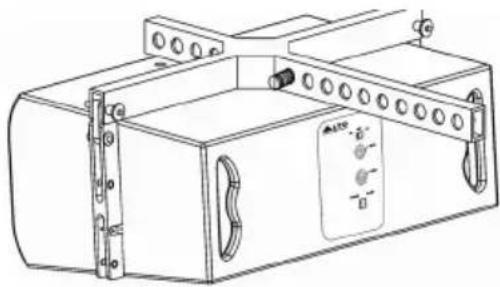

Conexión del bastidor para arreglos

El bastidor FB-1 se conecta al SXA-HD-L y el SXA-HD-R con pasadores de liberación rápida ALTO.

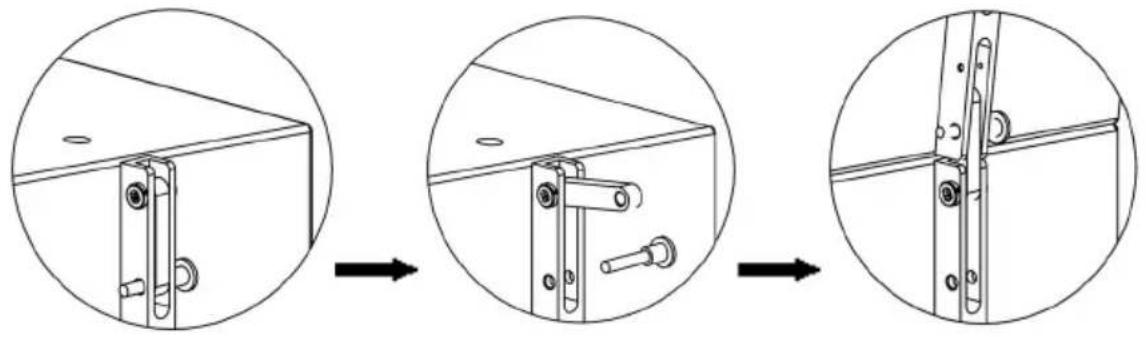

FIJACIÓN DE LOS ALTAVOCES

Toda vez que dos o más SXA28P se colocan juntos en un arreglo, se deben sujetar mecánicamente entre sí. Consulte los detalles en el diagrama de abajo.

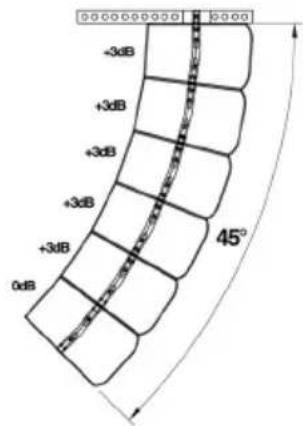

DESPLIEGUE DEL SISTEMA EN SUSPENSIÓN Y COMPRESIÓN

Suspensión

MODOS DIRECTO Y PASIVO

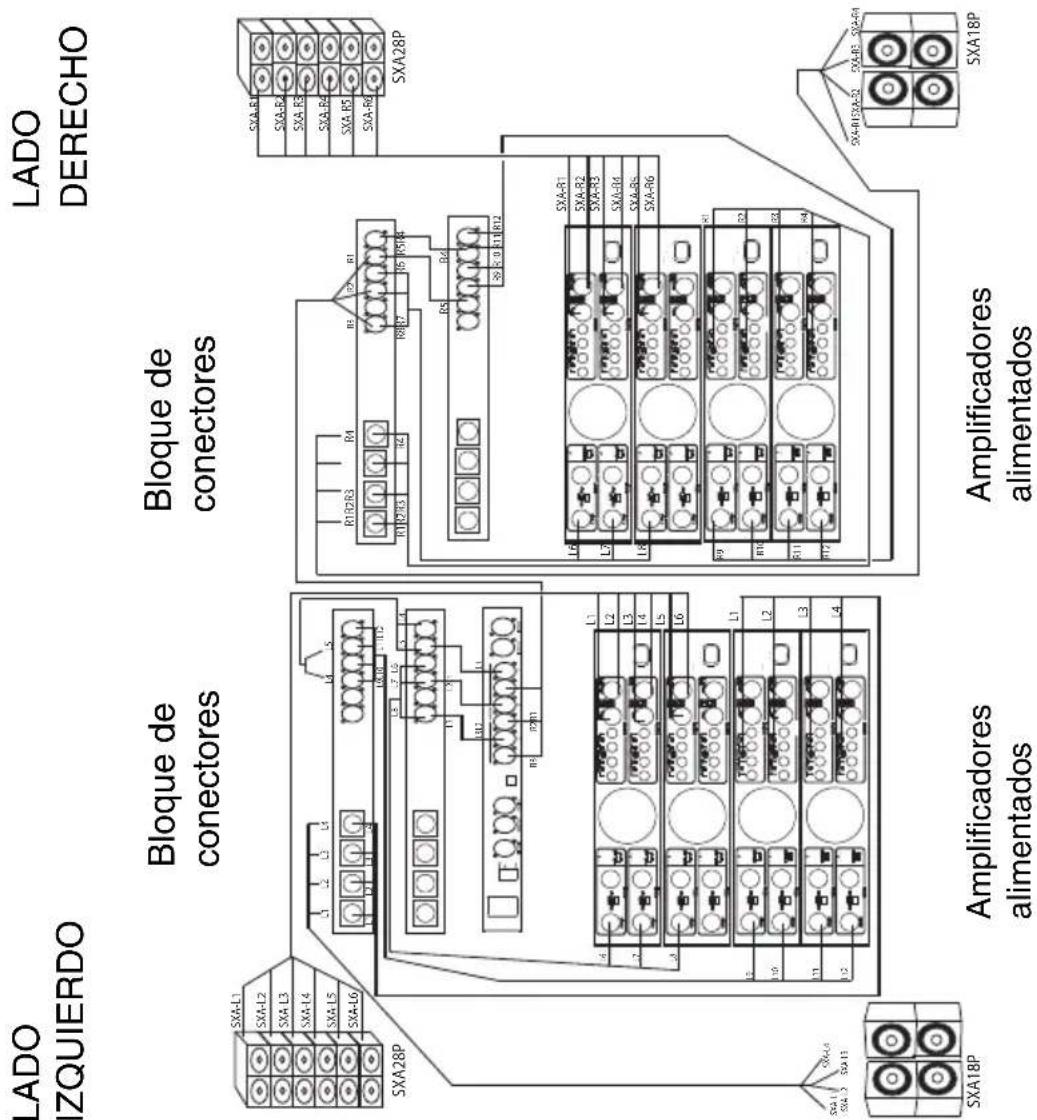

CONEXIÓN: 12 SXA28P + 8 SXA18P
