IAN 275113 - Robinet MIOMARE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine
Modèle	IAN 275113
Marque	Miomare
Matériau principal	Laiton chromé
Finition	Chromé brillant
Hauteur totale	Environ 35 cm
Hauteur sous bec	Environ 25 cm
Longueur du bec	Environ 22 cm
Diamètre de fixation	35 mm
Nombre de trous	1 trou
Type de commande	Levier unique
Débit d'eau maximal	Environ 12 L/min
Pression d'eau recommandée	1 à 5 bars
Raccordement	Flexibles 3/8 pouces
Poids net	Environ 1,2 kg
Contenu de l'emballage	Robinet, flexibles, écrous, clé de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux et un détergent doux
Pièces détachées	Cartouche, aérateur, joints disponibles
Réparabilité	Cartouche interchangeable, joints standard
Garantie	2 ans

FOIRE AUX QUESTIONS - IAN 275113 MIOMARE

Comment installer le robinet Miomare IAN 275113 ?

Percez un trou de 35 mm dans le plan de travail, placez le robinet avec les joints, serrez l'écrou par-dessous, puis raccordez les flexibles aux arrivées d'eau. Serrez à la main et vérifiez l'absence de fuites.

Que faire si le robinet fuit au niveau du bec ?

Cela peut provenir de la cartouche défectueuse. Coupez l'eau, démontez le levier et remplacez la cartouche par une neuve (référence standard).

Le robinet est-il compatible avec tous les éviers ?

Il convient aux éviers standards avec un trou de 35 mm. Pour les éviers à 3 trous, utilisez une plaque de recouvrement.

Comment entretenir le robinet ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs ou acides qui pourraient endommager le chromage.

Comment détartrer l'aérateur ?

Dévissez l'aérateur à la main, faites-le tremper dans du vinaigre blanc pendant 30 minutes, brossez, rincez et revissez.

Peut-on utiliser un flexible plus long ?

Oui, mais utilisez des flexibles de qualité avec raccords 3/8 pouces. Ne dépassez pas 80 cm pour éviter les pertes de pression.

Le robinet est-il garanti ?

Oui, 2 ans contre tout défaut de fabrication. Conservez le ticket de caisse et la notice pour toute réclamation.

Comment changer le joint du robinet ?

Coupez l'eau, démontez le flexible, remplacez le joint torique usé par un neuf de même diamètre, puis remontez.

Le robinet grince quand on tourne le levier, que faire ?

Appliquez un peu de graisse silicone sur la tige de la cartouche. Si le bruit persiste, remplacez la cartouche.

Puis-je installer le robinet moi-même ?

Oui, si vous êtes bricoleur. Sinon, faites appel à un plombier professionnel pour garantir une installation correcte.

MODE D'EMPLOI IAN 275113 MIOMARE

Instructions de montage, d'utilisation et consignes de sécurité

IT CH

MISCELATORE PER LAVABO

FR / CH Instructions de montage, d'utilisation et consignes de sécurité Page 9

Sie benötigen · Il vous faut · Vi servono:

A 6 1a 1b 2 3 4 5

B

C 7 8 9 10

D 12 11 10

E 15 14 13 12 10 213

F 15 15

G 17

Félicitations pour l'achat de ce nouvel appareil. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage décrit et les domaines d'application cités. Conservez ces instructions. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.

Utilisationconforme

Ce produit convient à tout type de système d'eau chaude résistant à la pression tel que le chauffage central, un chauffe-eau instantané, un chauffe-eau à pression, etc. Il ne convient pas aux chauffe-eau à basse pression tels que les chauffe-eau pour bains à bois ou à charbon, les chauffe-eau pour bains à mazout ou à gaz, les fourneaux électriques à accumulation ouverts. En cas de doute, veuillez consulter un installateur ou un spécialiste. Tout autre utilisation que celle décrite plus haut et toute modification de ce produit est interdite et peut causer des dégradations sur celui-ci. Cela peut en outre conduire à des des risques mortels ou des blessures. Le produit est uniquement destiné à un usage domestique, il n'est pas prévu pour une utilisation médicale ou commerciale. Le fabricant décline toute responsabilité quant aux dommages survenant suite à une utilisation non conforme à l'usage prévu.

• Descriptif des pièces

1a 1 flexible d'eau froide
1b 1 flexible d'eau chaude
21joint
3 1jointdemi-lune
4 1 rondellemétalliquedemi-lune
5 l'écrou
61tigefiletée

7 1 partie supérieure de bonde
8 1 joint supérieur de bonde
9 1 joint inférieur de bonde
10 1 partie inférieure de bonde
11 1 écrou de bonde
12 1 barre à boule
13 1 raccord de bonde
14 1 pince de traction (partie 2)
15 1 pince de traction (partie 1)
16 1 poignéederéglage
17 1 buse de mélange
181visdeserrage
191 indicateurchaud/froid
20 1 cartouche de bague de recouvrement
21 1 circlipdecartouche
221 cartouche
23 1 corps de robinetterie
241 baguederéglage

Caractéristiquestechniques

Raccords :G ^3/8 (env. 17 mm)

Écrou (raccord d'eau) : env. 19 mm

Consignes de sécurité

AVERTISSEMENT! DANGER DE MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS

ÂGE ET LES ENFANTS ! Ne jamais laisser les enfants sans surveillance avec le matériel d'emballage. Risque d'étouffement. Tenir hors de portée des enfants. Cet article n'est pas un jouet !

ATTENTION AU RISQUE D'ÉLECTROCUTION ! Toute fuite ou écoulement d'eau peut représenter

un danger de mort par décharge électrique. Contrôlez minutieusement l'étanchéité de tous les raccords. Il faut en outre s'assurer que tous les câbles des appareils électriques sont installés correctement et en toute sécurité.

PRUDENCE! RISQUE DE BLESSURES!

Vérifiez que toutes les pièces sont en parfait état et sont correctement montées. Risque de blessures en cas de montage incorrect.

N'oubliez pas que les rondelles et les joints sont des pièces d'usure qui doivent être remplacées de temps en temps. Les pièces endommagées peuvent affecter la sécurité et le fonctionnement.

ATTENTION ! RISQUE DE DÉGÂTS

MATÉRIELS ! Confiez exclusivement le montage à des techniciens qualifiés. Les fuites ou ruptures de conduites d'eau peuvent occasionner d'importants dégâts matériels du bâtiment ou des équipements ménagers. Veuillez donc contrôler soigneusement l'étanchéité de tous les raccords.

■ Veillez à ce que les joints soient correctement placés pour éviter que de l'eau ne s'écoule par les zones non étanches.

PRUDENCE ! RISQUE D'ÉBOUILLANTE-

MENT ! Veillez lors du réglage de l'eau chaude à ce que la température de celle-ci ne soit pas trop chaude.

• Familiarisez-vous avant l'installation avec toutes les particularités sur place, par ex. avec les raccords d'eau et les dispositifs d'arrêt.
• Veuillez lire attentivement le mode d'emploi avant le montage et l'utilisation du produit. Conservez toutes les consignes de sécurité et instructions pour consultation ultérieure !

●Montage

• Installation du robinet

Coupez l'alimentation principale en eau pour éviter que de l'eau ne s'écoule par les zones non étanches. Laissez s'écouler l'eau restée dans les canalisations.

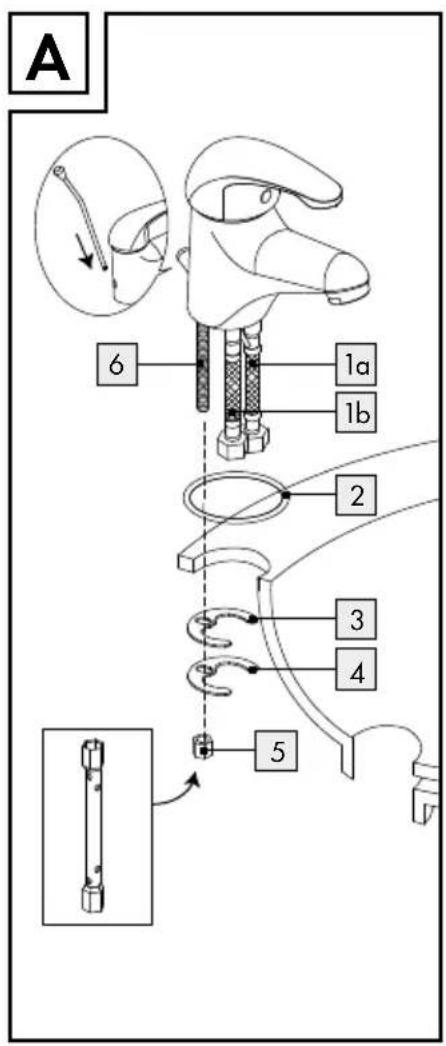

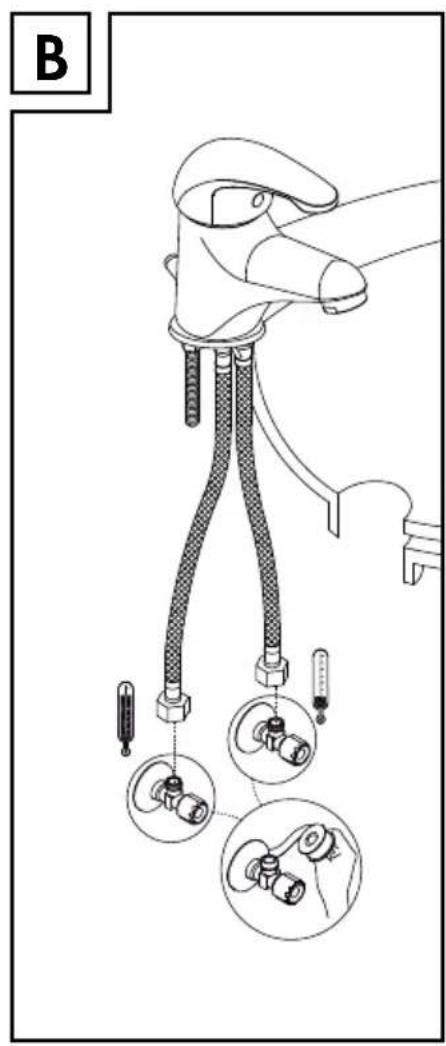

□ Installez le robinet comme indiqué sur les illustrations A et B.

⚠️ PRUDENCE ! Ne tordez pas les flexibles et ne les mettez pas sous tension. Dans le cas contraire, il existe un risque de dégâts matériels.

- Mise en place de la bonde d'évacuation excentrique

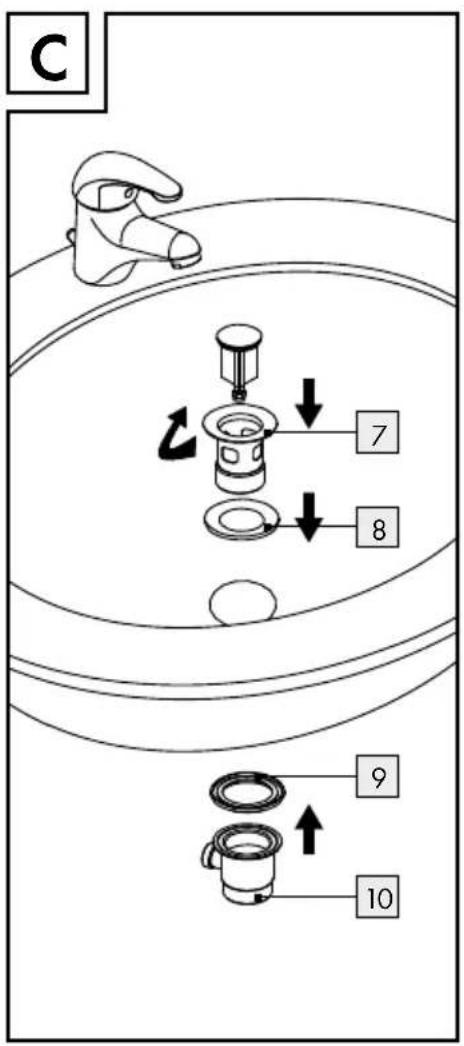

□ Installez la pince de traction du robinet comme indiqué sur l'illustration C–E.

Utilisation de la bonde d'évacuation excentrique

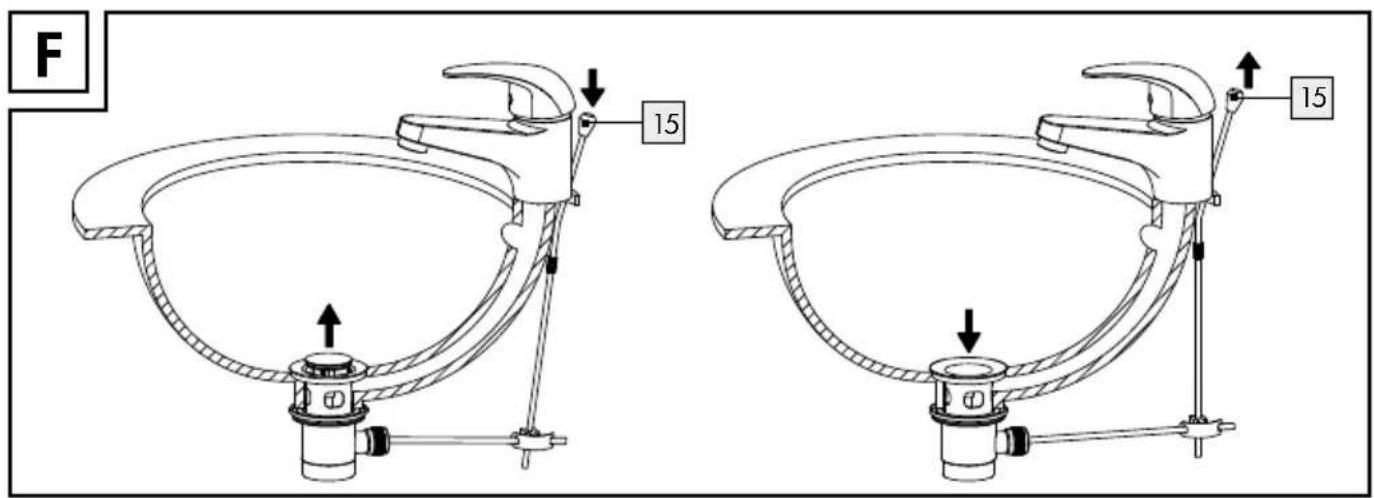

□ Voir ill. F.

- Rinçage du robinet

Afin d'éliminer les éventuelles impuretés, il convient de rincer le robinet avant la première utilisation. Procédez comme suit (voir ill. G):
☐ Dévissez la buse de mélange 17.
Ouvrez l'alimentation principale en eau et laissez l'eau couler pendant deux minutes.
□ Revissez la buse de mélange.

Utilisation

- Mise en service

Remarque : si le robinet n'est pas utilisé pendant une période prolongée, commencez par laisser couler l'eau un certain temps pour éliminer les résidus et l'eau stagnante accumulés dans les conduites.

□ Ouvrez l'alimentation principale en eau.
Remontez le levier de réglage 16 et le tourner à droite ou à gauche pour régler l'intensité du jet et la température de l'eau.

Eau chaude :

□ Tournez le levier de réglage vers la gauche.

Eau froide :

□ Tournez le levier de réglage vers la droite.
Contrôlez le fonctionnement du mitigeur. Tournez le levier de réglage dans toutes les positions possibles. Contrôlez régulièrement l'étanchéité de tous les raccords.

- Réglage de la limitation de la température

La cartouche 22 de cette robinetterie est équipée d'une limitation de la température. Cette fonction n'est pas activée d'usine (réglage neutre).

ATTENTION ! Le réglage de la limitation de la température ne doit être effectué qu'après avoir monté la robinetterie.

□ Coupez l'arrivée d'eau principale.
Retirez la plaquette rouge/bleu chaud/froid 19 avec précautions à l'aide d'un petit tournevis plat (voir im. H).
Retirez la vis d'arrêt 18 en tournant dans le sens inverse des aiguilles d'une montre avec une clé Allen.

ATTENTION ! Ne dévissez pas complètement la vis, desserrez-la seulement jusqu'à ce que le levier de réglage 16 puisse être retiré facilement.

Retirez le levier de réglage 16.
☐ Desserrez la bague de recouvrement de la cartouche à la main 20 et dévissez ensuite le circlip de la cartouche 21 à l'aide d'une pince à tubes.
☐ Tirez maintenant l'anneau d'ajustement 24 vers le haut a l'aide d'un tournevis.

Indication : Ne retirez pas la cartouche.

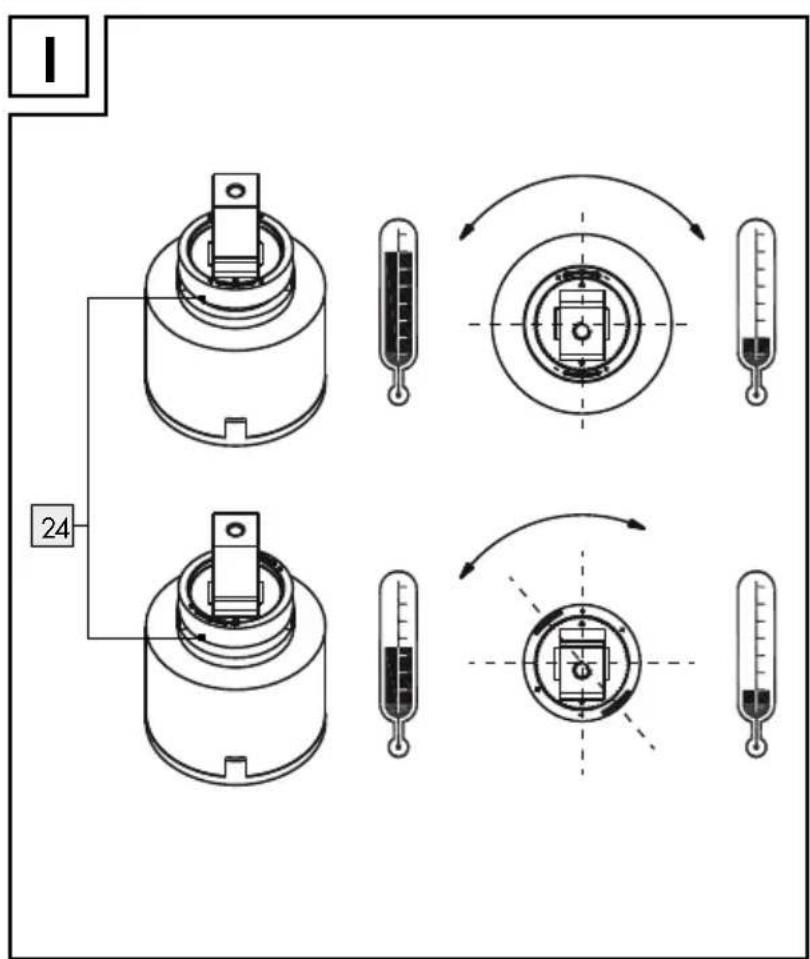

Placez l'anneau d'ajustement dans la position souhaitée comme montré sur l'illustration I.
☐ Resserrez les circlips des cartouches 21 sur le bras de levier 23 à l'aide de la clé serre-tubes. Fixez les anneaux de couvercle des cartouches 20 à la main.
Replacez le levier de réglage 16 sur le corps de la robinetterie 23 et resserrez la vis de blocage à l'aide d'une clé à six pans creuse, en tournant dans le sens des aiguilles d'une montre.
Poussez la plaquette rouge/bleu chaud/froid 19 dans l'ouverture.
Ouvrir l'alimentation principale en eau et vérifier la limitation de température.

• Utilisation de la fonction Éco

Lacartouche 22 de cette robinetterie est équipée d'une fonction Éco. Cette fonction diminue

le débit d'écoulement grâce au robinet. Elle vous permet d'économiser jusqu'à 50% d'eau (voir fig. F).

□ Levez le levier de réglage 16 jusqu'à ce que vous sentiez une légère résistance. Grâce à ce réglage, le débit de l'eau est limité.

Si vous souhaitez augmenter le débit de l'eau, continuez à lever le levier de réglage 16, jusqu'à dépasser la résistance rencontrée.

● Maintenance et nettoyage

- Entretien et nettoyage du robinet

Les robinets sanitaires requièrent un entretien particulier. Veuillez pour cela respecter les instructions suivantes :

N'utilisez aucun produit corrosif ou à base d'alcool pour le nettoyage, car ces produits peuvent endommager les robinets.
Nettoyez uniquement votre robinet à l'eau claire avec un détergent neutre et un chiffon doux ou une peau de chamois.

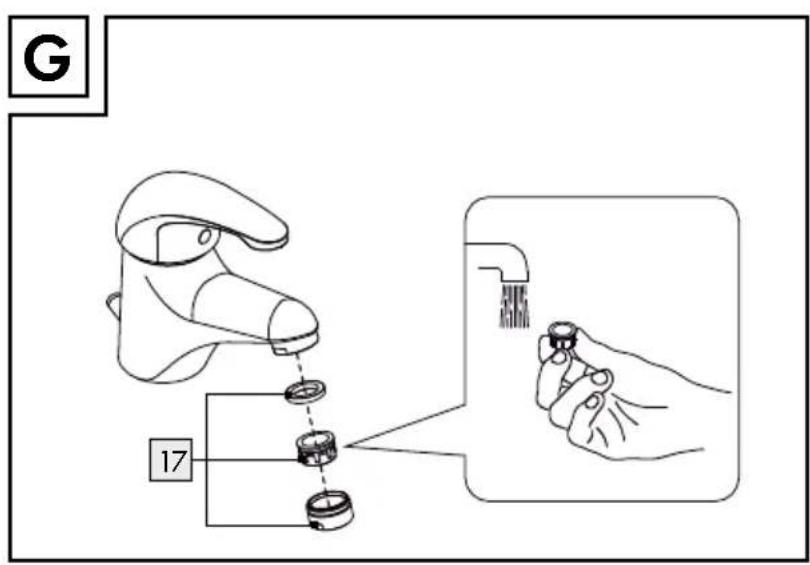

Dévissez régulièrement la buse de mélange 17 et éliminez les dépôts de calcaire ou les corps étrangers.

Le non-respect des instructions d'entretien peut entraîner des dommages sur la surface. Il est alors impossible de faire valoir ses droits de garantie.

• Traitement des déchets

L'emballage est composé exclusivement de matières recyclables qui peuvent être mises au rebut dans les centres locaux de collecte.

Les possibilités de recyclage des produits usagés sont à demander auprès de votre municipalité.

●Informations

- Potabilité de l'eau du robinet

□ Informez-vous auprès des autorités locales sur la potabilité de l'eau dans votre ville / commune.

D'une façon générale, pour la potabilité de l'eau du robinet, nous recommandons :

Laissez couler l'eau un bref moment si elle a stagné plus de quatre heures dans les tuyaux. N'utilisez pas l'eau stagnante pour préparer les repas et les boissons, et surtout pas dans la préparation des aliments pour nourrissons. Dans le cas contraire, il existe des risques pour la santé. L'eau qui sort du robinet est bonne lorsqu'elle est nettement plus fraîche que l'eau stagnante.
- Ne pas utiliser d'eau stagnante venant de tuyauteries chromées pour la nourriture et / ou les soins corporels si vous êtes allergique au nickel. Une telle eau peut contenir une grande quantité de nickel et provoquer des réactions allergiques.
N'utilisez pas d'eau potable venant de tuyauteries de plomb pour la préparation d'aliments pour nourrisson et / ou pendant la grossesse pour la préparation des aliments. Le plomb pénètre dans l'eau potable, ce qui est particulièrement dangereux pour la santé des nourrissons et des jeunes enfants.

Garantie

Indépendamment de la garantie commerciale sous-crite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

L'appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente

garantie ne constitue pas une restriction de vos droits légaux.

Cet appareil bénéficie d'une garantie de 5 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication devait survenir dans 5 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement de l'appareil sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pièces du produit soumises à une usure normale (p. ex. des batteries) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries et des éléments fabriqués en verre.
