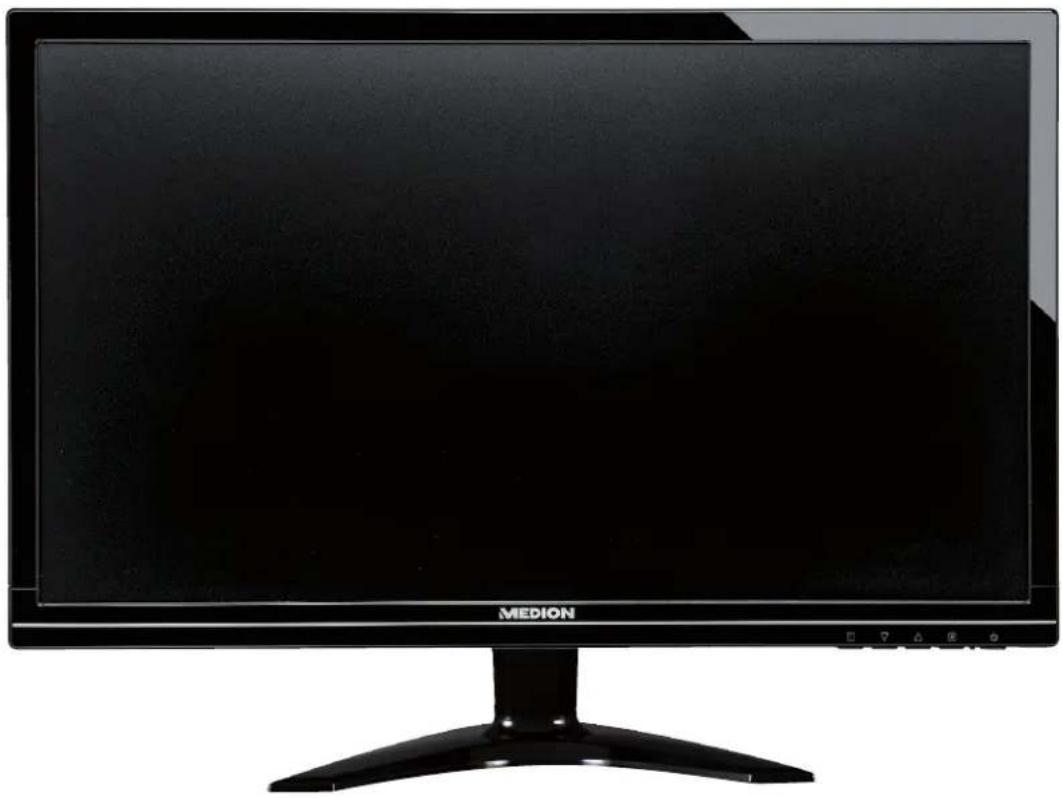

Akoya P55431 (MD 20431) - Écran MEDION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran TFT avec rétroéclairage LED
Taille de l'écran	59,9 cm (23,6 pouces)
Résolution native	1920 x 1080 pixels (Full HD)
Rapport largeur/hauteur	16:9
Luminosité	300 cd/m² (typ.)
Contraste statique	1000:1 (typ.)
Contraste dynamique	5 000 000:1
Temps de réponse	5 ms (typ.) ; 2 ms (overdrive, gris à gris)
Connecteurs d'entrée vidéo	VGA (D-Sub 15 broches), DVI-D (HDCP), HDMI (HDCP)
Entrée audio	Prise jack stéréo 3,5 mm
Haut-parleurs intégrés	2 x 1,5 W max.
Sortie casque	Prise jack 3,5 mm
Alimentation	100-240 V~, 50/60 Hz
Consommation en fonctionnement	< 30 W (typ.)
Consommation en veille	< 0,5 W
Dimensions (avec pied)	559 x 408 x 187 mm
Dimensions (sans pied)	559 x 340 x 46 mm
Poids (avec pied)	Environ 4 kg
Poids (sans pied)	Environ 3,8 kg
Montage mural	Norme VESA 100 x 100 mm
Fonctions OSD	Contraste, luminosité, DCR, ECO, OD, modes image (Standard, Jeu, Vidéo, Paysage, Texte)
Économie d'énergie	Certifié ENERGY STAR
Classe de pixels	ISO 9241-307 Classe II
Entretien	Nettoyer avec un chiffon doux non pelucheux ; débrancher avant nettoyage
Température d'utilisation	0 °C à +35 °C

FOIRE AUX QUESTIONS - Akoya P55431 (MD 20431) MEDION

Comment régler la résolution de l'écran sous Windows 10 ?

Faites un clic droit sur le bureau, sélectionnez Paramètres d'affichage, puis choisissez la résolution recommandée : 1920 x 1080.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que l'interrupteur à l'arrière est sur MARCHE. Assurez-vous également que le câble vidéo est correctement connecté à l'ordinateur.

Comment nettoyer l'écran en toute sécurité ?

Débranchez l'écran, puis utilisez un chiffon doux non pelucheux légèrement humide. Ne jamais utiliser de solvants ou de produits abrasifs.

L'image tremble, que faire ?

Utilisez la fonction Réglage automatique dans le menu OSD. Si cela ne résout pas le problème, vérifiez les câbles de signal et éloignez les appareils électromagnétiques.

Comment activer le mode économie d'énergie ?

L'écran passe automatiquement en veille (consommation < 0,5 W) lorsqu'aucun signal n'est détecté. Pour le réveiller, déplacez la souris ou appuyez sur une touche du clavier.

Comment ajuster la luminosité et le contraste ?

Appuyez sur la touche ② pour accéder directement au menu Contraste/Luminosité. Utilisez les touches ③ et ④ pour ajuster les valeurs.

Puis-je monter cet écran au mur ?

Oui, l'écran est compatible avec la norme VESA 100 x 100 mm. Utilisez un kit de montage mural adapté.

Que faire si des pixels sont défectueux ?

L'écran respecte la norme ISO 9241-307 Classe II. Un certain nombre de pixels défectueux est toléré. Contactez le service après-vente si le nombre dépasse les limites.

Comment connecter un casque audio ?

Branchez le casque sur la prise EARPHONE (jack 3,5 mm) située à l'arrière de l'écran. Réglez le volume via le menu OSD.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, allez dans Menu de configuration et sélectionnez Réinitialiser. Confirmez pour restaurer les réglages par défaut.

MODE D'EMPLOI Akoya P55431 (MD 20431) MEDION

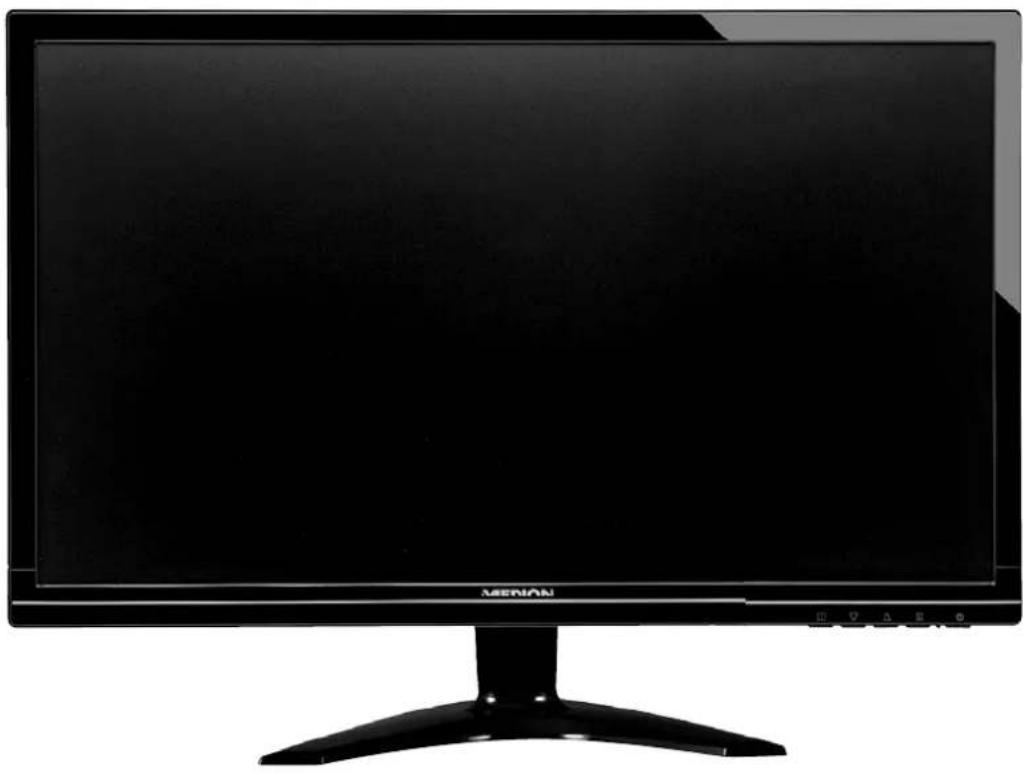

Écran large 59,9 cm/23,6" avec rétroéclairage LED

Écran large 59,9 cm/23,6" avec rétroéclairage LED

Mode d'emploi / Istruzioni per l'uso

Écran large 59,9 cm/23,6" avec rétroéclairage LED

Mode d'emploi

Nous vous félicitons pour l'achat de ce produit. Ce produit a été développé selon les connaissances techniques les plus récentes, et fabriqué avec les éléments électriques/électroniques les plus fiables et les plus modernes.

Avant de mettre l'appareil en marche, prenez le temps de lire attentivement le mode d'emploi suivant.

Merci!

Déclaration de conformité

L'écran respecte les exigences de compatibilité électromagnétique et de sécurité électrique.

Votre appareil est conforme à la norme européenne ISO 9241-307 (défaut de pixels classe II).

Cet appareil respecte les exigences fondamentales et prescriptions importantes de la directive CEM 2004/108/CE ainsi que celles de la directive basse tension 2006/95/CE.

Cet appareil respecte les exigences fondamentales et prescriptions importantes en matière d'écoconception de la directive 2009/125/CE (Règlement 642/2009).

Tous droits réservés.

Le présent mode d'emploi est protégé par le droit d'auteur. Tous droits réservés. Sans l'autorisation écrite du fabricant, la reproduction est interdite sous quelque forme que ce soit (mécanique, électronique, etc.).

Le Copyright est la propriété de la société Medion®.

Sous réserve de modifications techniques et visuelles ainsi que d'erreurs d'impression.

Ce produit intègre une technologie de protection du copyright qui est protégée par le système de réclamations de certains brevets américains et d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et par les autres titulaires de droits. Cette technologie de protection du copyright, dont l'utilisation doit être autorisée par Macrovision Corporation, est uniquement destinée à un usage à domicile ou à d'autres usages de visualisation limités, à moins d'une autorisation spéciale de Macrovision Corporation. L'ingénierie inverse et le démontage sont interdits.

Sommaire

1.1. Symboles et avertissements utilisés dans ce mode d'emploi....25

1. Utilisation conforme....25
2. Contenu de la livraison....25
3. Consignes de sécurité....26

4.1. Veiller à la sécurité de fonctionnement....26

4.2. Veiller au lieu d'installation 26

4.3. Réparation...27

4.4. Veiller à la température ambiante 27

4.5. Alimentation électrique 27

4.6. Informations relatives à la conformité 28

5. Mise en service....29

5.1. Fixation du pied de l'écran 29

5.2. Préparatifs sur votre PC....29

5.3. Réglages d'écran compatibles.... 30

5.4. Configurations prises en charge en mode vidéo DVI/HDMI 30

5.5. Réglages de l'écran sous Windows XP 31

5.6. Réglages de l'écran sous Windows Vista * 32

5.7. Réglages de l'écran sous Windows "7 32

5.8. Réglages de l'écran sous Windows® 8 33

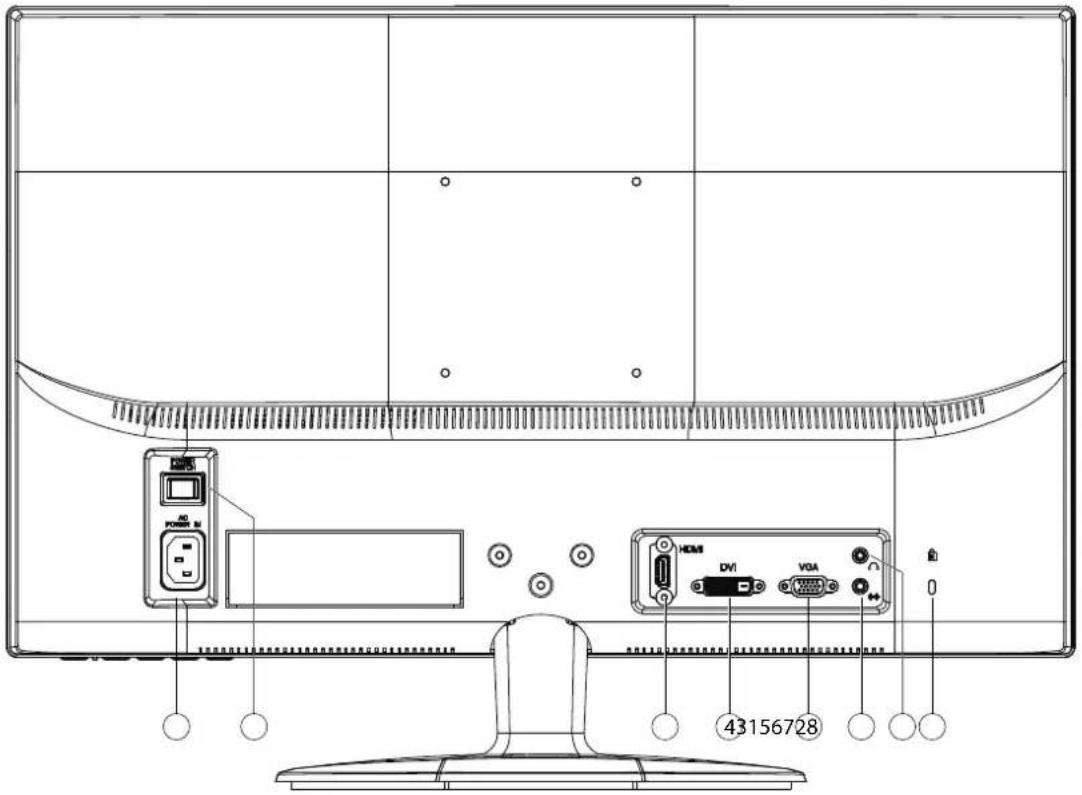

5.9. Prises arrière....33

5.10. Branchement de l'écran....34

5.11. Emplacement de l'écran....34

7. Réglage de l'écran....36

7.1. Utilisation du menu OSD 36

7.2. Le menu OSD...36

8. Dispositifs d'économie d'énergie 38

1. Service après-vente 38

9.1. Résolution de problèmes...38

9.2. Vous avez besoin d'une aide supplémentaire ? 39

1. Entretien...40
2. Recyclage....40

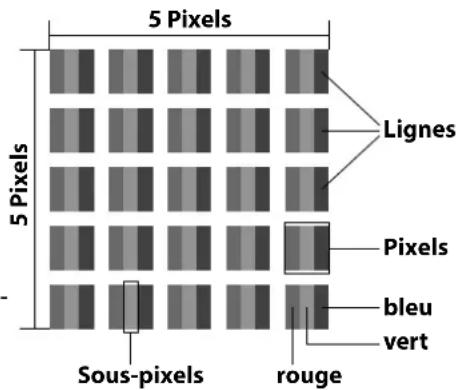

3. Pixels défectueux des écrans 41
4. Caractéristiques techniques 42

Copyright © 2013

Tous droits réservés.

Le présent mode d'emploi est protégé par des droits d'auteur. Tous droits réservés. La reproduction sous forme mécanique, électronique ou sous toute autre forme que ce soit est interdite sans l'autorisation préalable écrite du fabricant. Le copyright est la propriété de la société MEDION®.

Sous réserve de modifications techniques et visuelles ainsi que d'erreurs d'impression.

1. Remarques concernant le présent mode d'emploi

Veuillez lire attentivement le présent mode d'emploi et respecter toutes les consignes et remarques indiquées. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre écran. Ayez toujours ce mode d'emploi à portée de main à proximité de votre écran et conservez-le soigneusement pour pouvoir le remettre au nouveau propriétaire si vous donnez ou vendez l'écran.

1.1. Symboles et avertissements utilisés dans ce mode d'emploi

	Danger!Respecter les consignes pour éviter toute décharge électrique.Danger de mort!
	AVERTISSEMENT!Respecter les consignes pour éviter tout dommage de personne et toute blessure!
	Attention!Respecter les consignes pour éviter tout dommage matériel et de l’appareil.
	Important!Information supplémentaire pour l’utilisation de l’appareil.

2. Utilisation conforme

• Le présent écran TFT sert exclusivement à la reproduction de signaux vidéo et audio d'appareils externes tels qu'ordinateurs, dont les prises et résolutions d'image concordent avec les caractéristiques techniques de l'écran TFT indiquées dans ce mode d'emploi. Toute autre utilisation est considérée comme non conforme.
• Cet appareil est prévu pour être utilisé uniquement à l'intérieur, dans un environnement sec.
• Cet appareil n'est destiné qu'à une utilisation privée. Il n'est pas prévu pour fonctionner dans des entreprises de l'industrie lourde. L'utilisation dans des conditions extrêmes peut l'endommager.
• Cet appareil ne convient pas à l'utilisation sur des équipements de postes de travail à écran au sens du règlement relatif aux postes de travail munis d'écrans de visualisation.

3. Contenu de la livraison

Veuillez contrôler que la livraison est complète et nous informer dans un délai de quinze jours après l'achat si ce n'est pas le cas. Le produit que vous venez d'acheter comprend :

• Écran
• Câble VGA
• Câble audio • Cordon d'alimentation
• Pied de l'écran
• Documentation

4.1. Veiller à la sécurité de fonctionnement

• Le présent appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de cette personne les instructions pour utiliser l'appareil. Surveillez les enfants afin de garantir qu'ils ne jouent pas avec l'appareil.
• Conservez les emballages tels que les plastiques hors de portée des enfants : ils pourraient s'étouffer !
• N'ouvrez jamais le boîtier de l'écran (risque d'électrocution, de court-circuit et d'incendie) ! Ne procédez vous-même à aucune modification de l'appareil.
• N'introduisez pas d'objets à l'intérieur de l'écran par les fentes et les ouvertures (risque d'électrocution, de court-circuit et d'incendie) !
• Les fentes et ouvertures de l'écran servent à son aération. Ne recouvrez pas ces ouvertures (risque de surchauffe et d'incendie) !
• N'exercez pas de pression sur l'écran, qui risquerait de se briser.
• Attention ! Un écran brisé représente un risque de blessure. Enfilez des gants de protection pour ramasser les éclats de verre et envoyez les parties brisées à votre service après-vente afin d'en garantir le recyclage adéquat. Lavez-vous ensuite les mains au savon, car il se peut que des produits chimiques s'échappent.
• Ne touchez pas l'écran avec les doigts ou avec des objets à arêtes vives afin d'éviter de l'endommager.

Contactez le service après-vente lorsque :

• le cordon d'alimentation a fondu ou est endommagé,
• du liquide a pénétré à l'intérieur de l'écran,
• l'écran ne fonctionne pas correctement,
• l'écran est tombé ou le boîtier est endommagé.

4.2. Veiller au lieu d'installation

- Durant les premières heures d'utilisation, les nouveaux appareils peuvent dégager une odeur typique, mais totalement inoffensive s'estompant progressivement au fil du temps. Pour combattre cette formation d'odeur, nous vous conseillons d'aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur.

- Placez votre écran et tous les périphériques raccordés dans un lieu à l'écart de l'humidité et évitez la poussière, la chaleur et le rayonnement direct du soleil. Le non-respect de ces consignes peut entraîner des dysfonctionnements ou endommager l'écran.

- N'utilisez pas votre écran en plein air : selon les conditions météorologiques (p. ex. pluie, neige), vous risquez de l'endommager.

- N'exposez pas l'écran à des gouttes ou projections d'eau et ne posez aucun récipient rempli de liquide (vases, etc.) sur ou à proximité de l'écran. Le récipient pourrait se renverser et le liquide porter atteinte à la sécurité électrique.

- Ne placez pas de source potentielle d'incendie (p. ex. une bougie allumée) sur ou à proximité de l'appareil.

- Veillez à assurer un espace suffisamment grand dans le meuble de rangement. Respectez un espace minimal de 10 cm tout autour de l'appareil pour permettre une aération suffisante.

- Placez et utilisez tous les composants sur un support stable, plat et exempt de vibrations afin d’éviter que l’écran ne tombe.

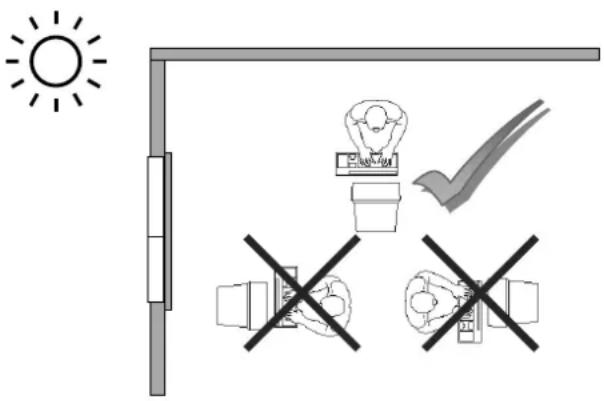

- Évitez les lumières aveuglantes, les reflets et les forts contrastes clairs/sombres afin de ménager vos yeux et d'assurer une ergonomie agréable du poste de travail.

- Faites régulièrement des pauses pendant le travail devant votre écran afin de prévenir fatigue et contractures.

4.3. Réparation

- La réparation de votre écran doit être exécutée uniquement par un personnel spécialisé et qualifié.

- Lorsqu'une réparation est nécessaire, veuillez vous adresser exclusivement à nos partenaires de service agréés.

4.4. Veiller à la température ambiante

• L'écran peut être utilisé à une température ambiante de 0°C à +35°C et avec une humidité relative de l'air inférieure à 80% (sans condensation).
• S'il est hors tension, l'écran peut être stocké à une température de -20° C à +60° C.

Danger ! tenez compte de ce qui suit :

Après avoir transporté l'écran, attendez qu'il soit à nouveau à température ambiante avant de l'allumer.

En cas de fortes variations de température ou d'humidité, la condensation peut engendrer la formation d'humidité à l'intérieur de l'écran, susceptible de provoquer un court-circuit.

Remarque :

Certaines parties de l'appareil restent sous tension même lorsque l'interrupteur d'alimentation est éteint. Pour couper l'alimentation électrique de votre écran ou le mettre totalement hors tension, débranchez la fiche secteur de la prise de courant.

• Raccordez l'écran uniquement à une prise de courant avec mise à la terre 100-240 V~, 50-60 Hz. Si vous avez des doutes en ce qui concerne l'alimentation électrique sur le lieu d'installation, demandez conseil à votre fournisseur d'électricité.
• Pour plus de sécurité, nous recommandons d'utiliser une protection contre les surtensions afin de protéger votre écran contre les dommages causés par les pics de tension ou la foudre qui peuvent toucher le réseau électrique.
• Pour interrompre l'alimentation en courant de votre écran, débranchez la fiche secteur de la prise de courant.
• La prise de courant doit se trouver à proximité de votre écran et être facilement accessible.
• Disposez les câbles de telle sorte que personne ne puisse marcher ni trébucher dessus.
• Ne posez pas d'objets sur les câbles : vous risqueriez de les endommager.
• Attention : l'interrupteur de veille de cet appareil n'en coupe pas complètement l'alimentation électrique. En mode Veille, l'appareil consomme encore du courant. Pour couper totalement l'alimentation électrique, débranchez la fiche de la prise de courant.
• Prévoyez au moins un mètre de distance entre l'écran et les interférences haute fréquence et magnétiques éventuelles (téléviseur, enceintes acoustiques, téléphone portable, etc.) afin d'éviter tout dysfonctionnement et toute perte de données.
• La fabrication de ce produit met en œuvre les techniques les plus modernes. Toutefois, en raison de la complexité de ces techniques, il peut arriver, dans des cas très rares, qu'un ou plusieurs points lumineux fassent défaut.

4.6. Informations relatives à la conformité

Le présent écran respecte les exigences de compatibilité électromagnétique et de sécurité électrique.

Votre appareil respecte la norme européenne ISO 9241-307 Classe II.

Votre CEM 2004/108/CE et de la directive « Basse tension » 2006/95/CE.

Le présent sur l'écoconception 2009/125/CE (Règlement n° 1275/2008 et 278/2009). Cet appareil n'est toutefois pas équipé d'une fonction complète de minimisation de la consommation conformément à la directive sur l'écoconception. Avec cette catégorie de produits, cette fonction est généralement définie et/ou fixée par le terminal raccordé (ordinateur personnel).

Cet écran est conforme aux normes ENERGY STAR®.

En tant que partenaire ENERGY STAR® , MEDION garantit que cet appareil répond aux normes ENERGY STAR® pour l'optimisation de la consommation d'électricité.

5.1. Fixation du pied de l'écran

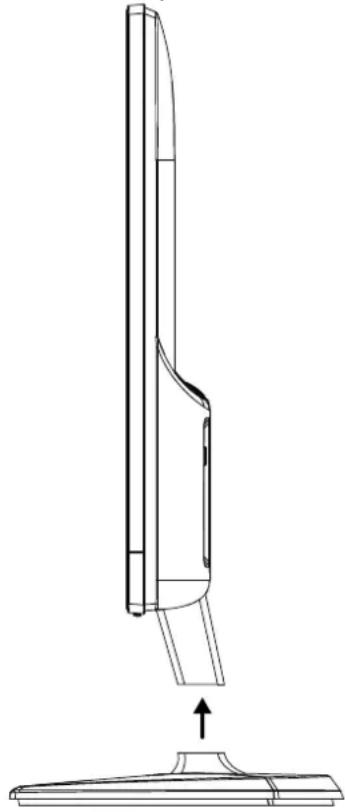

Fixez le pied comme illustré ci-dessous. ATTENTION : fixer le pied avant de brancher l'écran.

5.2. Préparatifs sur votre PC

Si vous aviez jusqu'ici raccordé à votre ordinateur un écran à tube cathodique, vous devez éventuellement faire quelques préparatifs. Ceci est nécessaire si vous utilisiez votre ancien écran avec des réglages qui ne sont pas compatibles avec votre nouvel écran.

L'écran représente jusqu'à 1920 x 1080 pixels. Cette résolution correspond à la résolution physique. Avec la résolution physique, les écrans atteignent une qualité d'image maximale. Si vous passez à une représentation avec des réglages divergents, il se peut que l'affichage n'apparaisse pas sur toute la surface de l'écran.

Des déformations de la représentation à l'écran sont également possibles, en particulier avec les écritures.

Avant de brancher le nouvel écran, réglez sur votre ordinateur, en utilisant l'ancien écran, une résolution et une fréquence d'image qui sont compatibles avec les deux écrans.

Arrêtez ensuite l'ordinateur et branchez le nouvel écran.

Après avoir redémarré l'ordinateur, vous pouvez ajuster les réglages d'écran de votre écran comme décrit.

5.3. Réglages d'écran compatibles

Le présent écran prend en charge les modes suivants :

Résolution Fréquence horizontale Fréquence verticale
720 x 400 31,47 kHz 70 Hz
640 x 480 31,47 kHz 60 Hz
640 x 480 35 kHz 67 Hz
640 x 480 37,8 kHz 72 Hz
640 x 480 37,5 kHz 75 Hz
800 x 600 35,15 kHz 56 Hz
800 x 600 37,8 kHz 60 Hz
800 x 600 48,0 kHz 72 Hz
800 x 600 46,87 kHz 75 Hz
832 x 624 48,67 kHz 75 Hz
1024 x 768 48,36 kHz 60 Hz
1024 x 768 56,48 kHz 70 Hz
1024 x 768 60,0 kHz 75 Hz
1152 x 864 67,0 kHz 75 Hz
1152 x 870 68,6 kHz 75 Hz
1280 x 768 47,0 kHz 60 Hz
1280 x 960 60,0 kHz 60 Hz
1280 x 1024 63,98 kHz 60 Hz
1280 x 1024 80,0 kHz 75 Hz
1440 x 900 56,0 kHz 60 Hz
1440 x 900 71,0 kHz 75 Hz
1400 x 1050 65,1 kHz 60 Hz
1600x 1200 75,0 kHz 60 Hz
1680 x 1050 65,0 kHz 60 Hz
1920 x 1080* 67,0 kHz 60 Hz

Résolution (physique) recommandée

5.4. Configurations prises en charge en mode vidéo dvi/hdmi

480i/480p

576i/576p

720p

1080i/1080p

5.5. Réglages de l'écran sous windows XP

Sous Windows XP, procédez aux réglages de l'écran dans le programme Windows « Propriétés d’Affichage ». Le programme peut être lancé de la manière suivante :

▶ clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Paramètres » ou en démarrant le programme « Paramètres d'affichage » dans le « Panneau de configuration ».

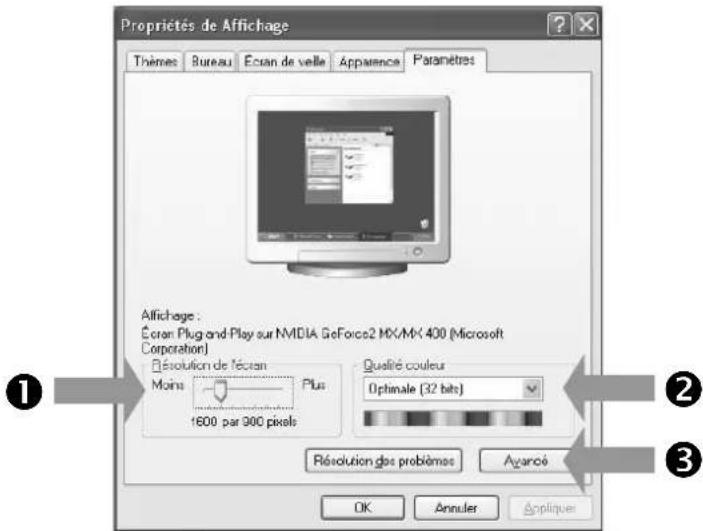

La résolution est réglée sous « Résolution de l'écran » (①).

Sous « Qualité couleur » (②), vous pouvez régler l'intensité des couleurs (nombre de couleurs représentées). Votre écran prend en charge une intensité de 16 millions de couleurs maximum, ce qui correspond à 32 bits ou « Real Color ».

La fréquence de rafraîchissement de l'image peut être réglée sous « Avancé » (③).

Suivant la configuration de votre ordinateur, il est possible qu'une fenêtre avec les propriétés de votre carte graphique s'ouvre.

Sous « Carte », vous pouvez régler la valeur souhaitée dans le champ « Lister tous les modes ».

Important!

Si vos réglages ne correspondent pas aux valeurs compatibles avec votre écran, vous n'aurez éventuellement pas d'image. Dans ce cas, rebranchez votre ancien écran et entrez dans « Propriétés d’Affichage » des valeurs correctes pour les options mentionnées ci-dessus.

5.6. Réglages de l'écran sous windows vista®

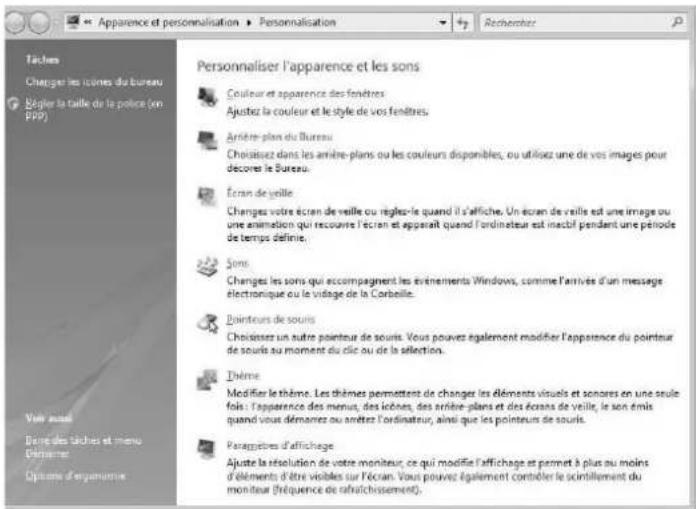

Sous Windows Vista®, procédez aux réglages de l'écran dans le programme Windows « Personnaliser l'apparence et les sons ». Le programme peut être lancé de la manière suivante :

▶ clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation » ou

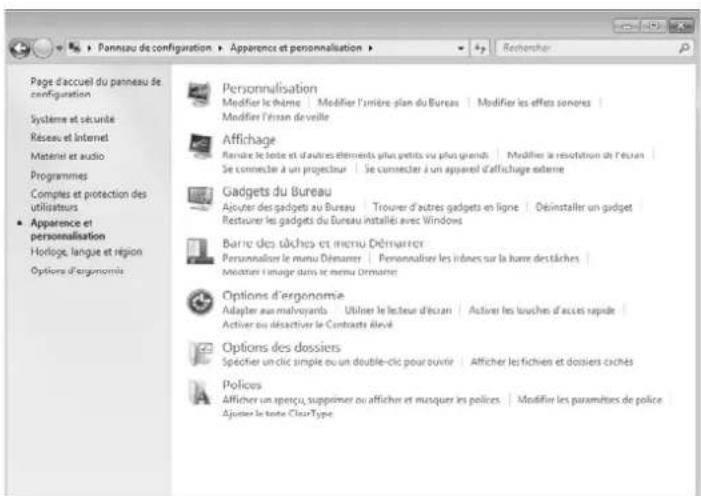

avec Démarrage ⇒ Panneau de configuration ⇒ Personnaliser l'apparence et les sons par un double clic gauche.

▶ Ouvrez le menu « Paramètres d’affichage » pour ajuster la résolution et la fréquence.

5.7. Réglages de l'écran sous windows ^® 7

Sous Windows® 7, procédez aux réglages de l'écran dans le programme Windows « Apparence et personnalisation ». Le programme peut être lancé de la manière suivante :

▶ clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation » ou

avec Démarrage → Panneau de configuration → Apparence et personnalisation par un double clic gauche.

▶ Sélectionnez le menu Affichage ⇔ Modifier la résolution de l'écran pour ajuster la résolution et la fréquence.

5.8. Réglages de l'écran sous windows® 8

Ouvrez le paramètre « Résolution de l'écran ». Placez pour ce faire le pointeur de la souris dans le coin supérieur droit de l'écran et déplacez-le vers le bas.

▶ Puis cliquez sur « Rechercher ».

Saisissez « Affichage » dans le champ de recherche.

- Cliquez ensuite sur «Paramètres », puis sur « Affichage ».

La fenêtre « Résolution de l'écran » s'ouvre.

- Cliquez sur la liste « Résolution » et sélectionnez la résolution de votre choix.

5.9. Prises arrière

1) Alimentation électrique (AC IN) 2) Interrupteur d'alimentation (POWER SWITCH) 3) Port HDMI (HDMI) 4) Port DVI-D à 24 broches (DVI) 5) Port D-Sub mini à 15 broches (VGA) 6) Prise jack stéréo 3,5 mm (AUDIO IN) 7) Prise casque (EARPHONE)

L'utilisation d'un casque avec un volume élevé peut entraîner des problèmes d'ouïe permanents. Réglez le volume à son niveau le plus bas avant de commencer la lecture. Démarrez la lecture et augmentez le volume jusqu'à un niveau agréable pour vous. La modification du réglage de base de l'égaliseur peut accroître le volume et entraîner des problèmes d'ouïe permanents.

Si un appareil est utilisé pendant une longue période à un volume élevé avec un casque, cela peut entraîner des lésions à la capacité auditive de l'auditeur.

8) Ouverture pour le verrouillage Kensington®. Ce dispositif sert à la protection antivol de l'écran.

5.10. Branchement de l'écran

• Assurez-vous que l'écran n'est pas encore raccordé au réseau électrique (fiche secteur non branchée) et qu'écran et ordinateur ne sont pas encore allumés.
• Préparez éventuellement votre ordinateur pour le branchement d’un écran afin de garantir que les réglages pour votre nouvel écran soient corrects.

Remarque :

Un seul type de prise peut toujours être utilisé simultanément.

5.10.1. Raccordement du câble de signal

- Branchez le câble de signal dans la prise VGA ou DVI adéquate de votre ordinateur et de l’écran (Câbles DVI/HDMI-non inclus).

5.10.2. Raccordement du câble audio

- Branchez le câble audio dans les prises audio adéquates de l'ordinateur et de l'écran.

5.10.3. Raccordement au secteur

- Branchez le cordon d'alimentation au port moniteur. Maintenant, connectez une extrémité du câble fourni, puis branchez l'autre extrémité dans une prise de courant appropriée. La prise de courant doit être installée près de l'écran et facilement accessible (même circuit que pour les PC).

5.10.4. Mise en route de l'écran

▶ Allumez votre écran sur l'interrupteur d'alimentation sur le panneau arrière. Presser le bouton marche/veille, situé à l'avant de l'appareil. ▶ Allumez ensuite votre ordinateur.

5.11. Emplacement de l'écran

Attention : positionnez votre écran de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes clairs/sombres.

• Surface d'appui pour les mains : 5 - 10 cm
• Ligne supérieure de l'écran à la hauteur des yeux ou légèrement en dessous • Distance des yeux : de 40 à 70 cm
• Espace pour les jambes (vertical) : au moins 65 cm
• Espace pour les jambes (horizontal) : au moins 60 cm

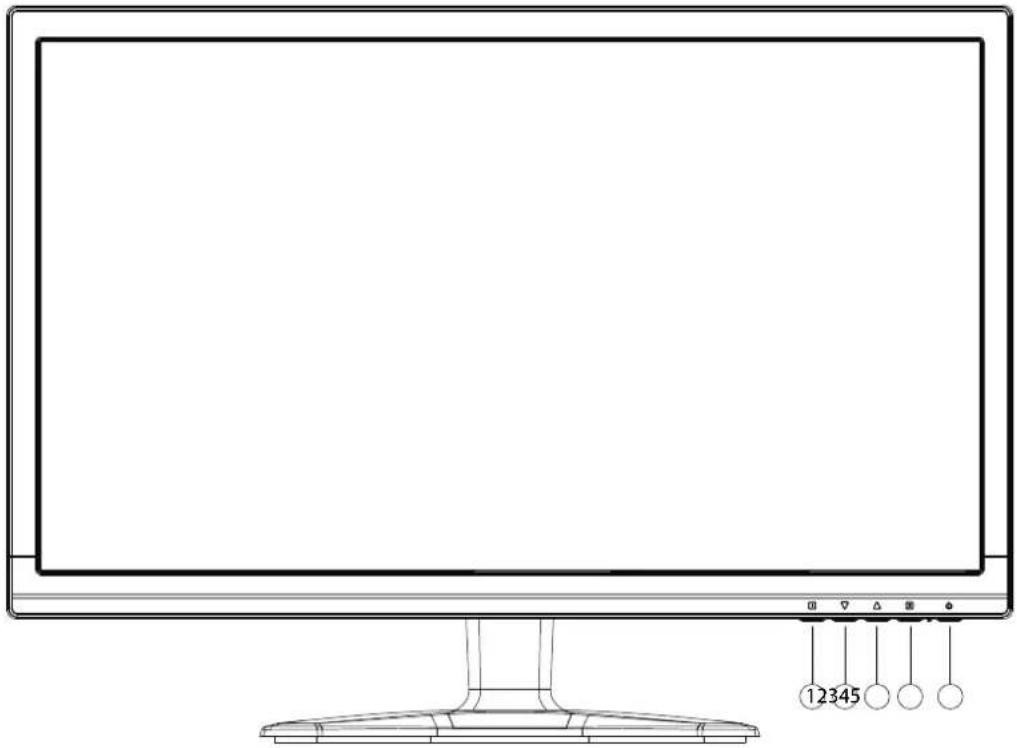

6. Éléments de commande

Cette touche permet d'afficher l'OSD (On Screen Display). Appuyez sur cette touche pour quitter l'OSD.

①+② Verrouillage du bouton marche/veille, lorsque l'OSD n'est pas activé ①+③ Verrouillage de la touche du menu OSD, lorsque l'OSD n'est pas activé

Pour activer/désactiver le verrouillage, maintenez les combinaisons de touches enfoncées jusqu'à ce que la barre affichée soit complètement passée de gauche à droite. Un message correspondant s'affiche alors à l'écran.

2) Utilisez cette touche pour confirmer le choix du paramètre à modifier. Si vous ne vous trouvez pas dans l'OSD : affichage direct du menu CONTRASTE / LUMINOSITÉ. 3) Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et augmenter la valeur. Seulement VGA : quand vous n'êtes pas dans l'OSD : entrez l'alignement automatique de l'image. 4) Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et réduire la valeur. Si vous ne vous trouvez pas dans l'OSD : choisir la source d'entrée. 5) Indique que l'appareil est en service. Pour une description plus détaillée du témoin de fonctionnement. Cette touche vous permet d'allumer l'écran ou de le mettre en mode Veille.

7. Réglage de l'écran

L'On Screen Display (abrégé OSD) est un menu qui est affiché temporairement par l'écran. Ce menu vous permet de régler certains paramètres de l'écran.

7.1. Utilisation du menu OSD

▶ Touchez la touche Ⓞ pour activer le menu OSD. Les touches ②/③ vous permettent de sélectionner les options du menu principal. ▶ Confirmez votre sélection à l'aide de la touche ④. ▶ Touchez la touche Ⓞ pour quitter le menu OSD.

Important!

Si aucune touche de l'écran n'est actionnée, le menu OSD disparaît automatiquement au bout du laps de temps prédéfini.

7.2. Le menu OSD

Les principales fonctions ou possibilités de réglage de l'affichage à l'écran (OSD) sont expliquées ci-dessous.

RÉGLAGE AUTOMA-TIQUE	définit le positionnement horizontal et vertical, la phase (réglage de précision) et l'hor-loge (taille H)
CONTRASTE / LUMI-NOSITÉ	CONTRASTE	définit le contraste de l'image
	LUMINOSITÉ	pour ajuster la luminosité de l'image
	DCR	vous pouvez ici activer/désactiver la fonction DCR (contraste dy-namique)
	ECO	activer et désactiver ECO. L'ajustement du contraste et de la lumi-nosité ainsi que la fonction DCR sont désactivés en mode ECO
	OD	activer et désactiver la fonction OD (Overdrive). Si cette fonction est activée, le temps de réaction est réduit de 5 ms (typ.) à 2 ms (gris à gris, typ.).
SÉLECTION DE L'ENTRÉE	commutez ici le signal entrant
AJUSTAGE AUDIO VOLUME		définit le volume sonore au niveau des haut-parleurs
	MUET	permet d'activer/de désactiver la fonction Sourdine
	AUDIO INPUT	sélection le signal d'entrée du son
RÉGLAGE DE LA COU-LEUR	sélection des couleurs pour l'amélioration de la luminosité et de la saturation des cou-leurs
	FROID	ajoute du bleu à l'écran et génère un blanc plus froid
	NORMAL	ajoute du rouge à l'écran et génère un blanc plus chaud et un rouge plus intense
	CHAUD	ajoute du vert à l'écran et génère une teinte plus sombre
	COULEUR PER-SONNALISÉE	réglage individuel du rouge (R), du vert (G) et du bleu (B)
RÉGLAGE DE LA COU-LEUR	MODE IMAGE	offre un environnement d'affichage optimal selon le contenu affiché
		STANDARD	convient aux environnements Windows en général et aux réglages d'écran standard
		JEU	est idéal pour les jeux PC/TV
		VIDÉO	est idéal pour la lecture de téléfilms et d'images en mouvement
		PAYSAGE	est idéal pour l'affichage d'images de paysages
		TEXTE	est idéal pour le traitement et l'affichage de texte dans un environnement de traitement de texte
INFORMATIONS	affiche des informations relatives au signal d'entrée actuel de la carte graphique de votre ordinateur
RÉGLAGE MANUEL DE L'IMAGE	taille horizontale, position H./V., réglage fin de l'image, netteté et réglage mode vidéo
	POSITION H./V.	définit le positionnement horizontal et vertical de l'image vidéo
	TAILLE HORIZONTALE	définit la largeur de l'écran
	RÉGLAGE FIN DE L'IMAGE	réglage de précision pour améliorer l'affichage à l'écran
	NETTETÉ	pour le réglage de la netteté d'un signal qui ne concorde pas avec la résolution physique de l'écran
	RÉGLAGE MODE VIDÉO	n format d'image à partir des options REMPLIR TOUT et RAPPORT D'ASPECT
MENU DU CONFIGURATION	Langue, positionnement de l'OSD, interruption de l'OSD et de l'arrière-plan de l'OSD
	LANGUE	permet à l'utilisateur de sélectionner une des langues disponibles
	POSITION DE L'OSD	réglage horizontal et vertical du positionnement de l'OSD
		OSD POSITION H.	pour le réglage horizontal du positionnement de l'OSD
		OSD POSITION V.	pour le réglage vertical du positionnement de l'OSD
	INTERRUPTION DE L'OSD	pour la désactivation automatique de l'OSD une fois le laps de temps prédéfini écoulé
	ARRIÈRE-PLAN OSD	permet l'activation et la désactivation de l'arrière-plan de l'OSD
RÉINITIALISER	pour la restauration des réglages d'usine des options de gestion vidéo & audio

8. Dispositifs d'économie d'énergie

Le présent écran dispose de différents états d'économie d'énergie qui sont respectivement spécifiés par l'ordinateur / le système d'exploitation, ce qui satisfait aux exigences actuelles en matière de réduction de la consommation d'énergie. L'écran est compatible avec les types suivants de mode d'économie d'énergie :

État	Puissance (valeur nominale)	Couleur du témoin de fonctionnement	Veille (environ)
ON (allumé)	< 30 watts (typ.)	bleu	-
VEILLE	< 0,5 watt	orange	2 secondes

L'écran reste en veille – en fonction du système d'exploitation – jusqu'à l'activation du clavier ou de la souris (si disponible).

Pour commuter de l'état EN VEILLE à l'état d'exploitation MARCHE, l'écran a besoin d'environ 2 secondes.

9.1. Résolution de problèmes

Si vous rencontrez des problèmes avec votre écran, assurez-vous tout d'abord que vous l'avez installé correctement. Si les problèmes persistent, lisez dans ce chapitre les informations concernant les solutions possibles.

9.1.1. Contrôle des raccordements et des câbles

Commencez par un contrôle visuel minutieux de tous les raccordements par câble. Si les voyants lumineux ne fonctionnent pas, assurez-vous que l'écran et l'ordinateur sont correctement alimentés en courant.

Vérifiez :

• Alimentation électrique : la fiche du cordon d'alimentation doit être bien enfoncée dans la prise et l'interrupteur doit être en position MARCHE.
• Source de signal : vérifiez que la source de signal (ordinateur ou autre) est allumée et que le câble de raccordement est bien branché.
• Fréquences de rafraîchissement de l'image : la fréquence de rafraîchissement de l'image actuelle doit convenir à un écran.
• Mode d'économie d'énergie : appuyez sur une touche quelconque ou déplacez la souris pour désactiver le mode.
• Écran de veille : si l'écran de veille de l'ordinateur est activé, appuyez sur une touche du clavier ou déplacez la souris.
• Connecteur du câble de signal : si les broches (pins) sont déformées, contactez votre service après-vente.
• Réglez des valeurs compatibles avec votre écran.

Vérifiez :

• Connecteur du câble vidéo : si les broches (pins) sont déformées, contactez votre service après-vente.
• Connecteur du câble de signal : les fiches du câble de transmission du signal doivent être bien enfoncées dans les prises.
• Carte graphique : vérifiez que les réglages sont corrects.
• Fréquences de rafraîchissement de l'image : sélectionnez des valeurs admissibles dans vos réglages graphiques.
• Signal de la sortie écran : le signal de la sortie écran de l'ordinateur doit correspondre aux caractéristiques techniques de l'écran.
• Enlevez les appareils perturbateurs (téléphones mobiles, enceintes acoustiques, etc.) à proximité de votre écran.
• Évitez l'utilisation de rallonges d'écran.

9.1.5. Les caractères sont trop sombres, l'image est trop petite, trop grande ou non centrée, etc.:

- Réajustez les réglages correspondants.

9.1.6. Les couleurs ne sont pas affichées proprement :

• Contrôlez les broches (pins) du câble de signal : si elles sont déformées, contactez votre service après-vente.
• Réglez les couleurs dans le menu OSD.
• Évitez l'utilisation de rallonges d'écran.

9.1.7. L'affichage est trop clair ou trop sombre :

• Vérifiez que le niveau de sortie vidéo de l'ordinateur correspond aux caractéristiques techniques de l'écran.
• Sélectionnez « Réglage automatique » pour optimiser les réglages de la luminosité et du contraste. Pour l'optimisation, l'écran doit afficher une page de texte (p. ex. Explorer, Word, etc.).

9.1.8. L'image tremble :

• Vérifiez que la tension de service correspond aux caractéristiques techniques de l'écran.
• Sélectionnez « Réglage automatique » pour optimiser le réglage des pixels et de la synchronisation des phases. Pour l'optimisation, l'écran doit afficher une page de texte (p. ex. Explorer, Word, etc.).

9.2. Vous avez besoin d'une aide supplémentaire ?

Si les suggestions indiquées aux paragraphes ci-dessus n'ont pas permis de résoudre le problème, veuillez nous contacter. Dans ce cas, nous vous remercions d'avance de bien vouloir nous fournir les informations suivantes :

• Quelle est la configuration de votre ordinateur ?
• Quels sont les périphériques que vous utilisez ?
• Quels messages sont affichés à l'écran ?
• Quel logiciel utilisiez-vous lorsque l'erreur s'est produite ?
• Qu'avez-vous déjà tenté pour résoudre le problème ?
• Si vous possédez déjà un numéro de client, veuillez nous le communiquer.

10. Entretien

La durée de vie de votre écran peut être prolongée si vous prenez les précautions suivantes :

Important!

Le boîtier de l'écran ne contient aucune pièce à entretenir ou à nettoyer.

• Débranchez toujours tous les câbles de connexion et le cordon d'alimentation avant le nettoyage.
• N'utilisez ni solvants ni produits de nettoyage caustiques ou gazeux.
• Nettoyez l'écran à l'aide d'un chiffon doux non pelucheux.
• Veillez à ce qu'aucune goutte d'eau ne reste sur l'écran : l'eau peut provoquer des décolorations irréversibles.
• N'exposez pas l'écran à un rayonnement solaire intense ni à des rayons ultraviolets.
• Conservez l'emballage d'origine et utilisez uniquement cet emballage si vous devez transporter l'appareil.

Emballage

Votre appareil se trouve dans un emballage de protection afin d’éviter qu’il ne s’abîme au cours du transport. Les emballages sont fabriqués dans des matériaux pouvant être recyclés écologiquement et remis dans un point de collecte approprié.

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités de recyclage écologique.

12. Pixels défectueux des écrans

Les écrans à matrice active (TFT) d'une résolution de 1920 x 1080 pixels, se composant chacun de trois sous-pixels (rouge, vert et bleu), utilisent au total env. 6,2 millions de transistors de commande. Compte tenu de ce très grand nombre de transistors et des processus de fabrication extrêmement complexes qui y sont associés, il peut se produire par endroits des pertes ou un mauvais adressage de pixels ou de sous-pixels individuels.

Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d'erreurs de pixels tolérées. Mais elles étaient généralement très compliquées et variaient fortement d'un fabricant à l'autre. C'est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 9241-307, classe II pour tous les écrans. Ces exigences se résument comme suit :

La norme ISO 9241-307 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels. Les erreurs de pixels sont répertoriées en quatre classes et trois types d'erreur. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

Classe d'erreurs de pixels	Type d'erreur 1pixel lumineux en permanence	Type d'erreur 2pixel noir en permanence	Type d'erreur 3sous-pixel défectueuxlumineux noir
0	0	0	0
I	1	1	210
II 2 2	5		05-n*0
III	5	15	5050-n*0
IV	50	150	500500-n*0

n\(^*\)=1,5 Le tableau décrit le nombre d'erreurs de pixels maximum acceptable sur l'écran sans qu'il s'agisse d'un cas de garantie. On est, dans certaines conditions, en présence d'un cas de garantie lorsque le nombre d'erreurs indiqué ci-dessus est dépassé dans une catégorie.

13. Caractéristiques techniques

Modèle P55431 (MD 20431)

Taille de l'écran 59,9 cm (23,6"), TFT avec LED-backlight

Rapport largeur/hauteur 16:9

Tension d'entrée 100 - 240 V~, 50/60 Hz

Résolution 1.920 x 1.080

Luminosité 300 cd/m² (typ.)

Contraste statique 1.000:1 (typ.)

Contraste dynamique 5.000.000:1

Temps de réaction 5 ms (typ.)

Temps de réaction (overdrive) 2 ms (gris à gris, typ.)

Entrée RGB, analogique Port VGA D-Sub à 15 broches

Entrée RGB, numérique DVI-D avec décodage HDCP

Entrée HDMI avec décodage HDCP

Entrée audio Connecteur stéréo 3,5 mm

Sortie audio

2 x 1,5 W max. par haut-parleurs

Sortie casque (connecteur de 3,5 mm)

Commande utilisateur

OSD

Températures

En fonctionnement : 0 °C ~ +35 °C

Humidité

En fonctionnement : < 80 %

(sans condensation)

Poids avec pied

Env. 4 kg

Poids sans pied

Env. 3,8 kg

Dimensions avec pied (lxhxp)

Env. 559 x 408 x 187 mm

Dimensions sans pied (lxhxp)

Env. 559 x 340 x 46 mm

Montage mural

Standard Vesa, distance entre les trous 100 x 100 mm \(^{1}\)

Consommation en veille

< 0,5 watt

Consommation en fonctionnement

< 30 watts (typ.)
