Tipo di prodotto	Schermo TFT con retroilluminazione LED
Dimensioni dello schermo	59,9 cm (23,6 pollici)
Risoluzione nativa	1920 x 1080 pixel (Full HD)
Rapporto larghezza/altezza	16:9
Luminosità	300 cd/m² (tip.)
Contrasto statico	1000:1 (tip.)
Contrasto dinamico	5.000.000:1
Tempo di risposta	5 ms (tip.); 2 ms (overdrive, grigio a grigio)
Connettori di ingresso video	VGA (D-Sub 15 pin), DVI-D (HDCP), HDMI (HDCP)
Ingresso audio	Presa jack stereo 3,5 mm
Altoparlanti integrati	2 x 1,5 W max.
Uscita cuffie	Presa jack 3,5 mm
Alimentazione	100-240 V~, 50/60 Hz
Consumo in funzionamento	< 30 W (tip.)
Consumo in standby	< 0,5 W
Dimensioni (con piede)	559 x 408 x 187 mm
Dimensioni (senza piede)	559 x 340 x 46 mm
Peso (con piede)	Circa 4 kg
Peso (senza piede)	Circa 3,8 kg
Montaggio a parete	Standard VESA 100 x 100 mm
Funzioni OSD	Contrasto, luminosità, DCR, ECO, OD, modalità immagine (Standard, Gioco, Video, Paesaggio, Testo)
Risparmio energetico	Certificato ENERGY STAR
Classe di pixel	ISO 9241-307 Classe II
Manutenzione	Pulire con un panno morbido non lanuginoso; scollegare prima della pulizia
Temperatura di utilizzo	0 °C a +35 °C

Domande frequenti - Akoya P55431 (MD 20431) MEDION

Come regolare la risoluzione dello schermo su Windows 10?

Fare clic con il tasto destro sul desktop, selezionare Impostazioni schermo, quindi scegliere la risoluzione consigliata: 1920 x 1080.

Cosa fare se lo schermo non si accende?

Verificare che il cavo di alimentazione sia ben collegato e che l'interruttore sul retro sia su ACCESO. Assicurarsi anche che il cavo video sia correttamente collegato al computer.

Come pulire lo schermo in sicurezza?

Scollegare lo schermo, quindi utilizzare un panno morbido non lanuginoso leggermente umido. Non utilizzare mai solventi o prodotti abrasivi.

L'immagine trema, cosa fare?

Utilizzare la funzione Regolazione automatica nel menu OSD. Se ciò non risolve il problema, controllare i cavi di segnale e allontanare i dispositivi elettromagnetici.

Come attivare la modalità risparmio energetico?

Lo schermo passa automaticamente in standby (consumo < 0,5 W) quando non viene rilevato alcun segnale. Per riattivarlo, spostare il mouse o premere un tasto della tastiera.

Come regolare luminosità e contrasto?

Premere il tasto ② per accedere direttamente al menu Contrasto/Luminosità. Utilizzare i tasti ③ e ④ per regolare i valori.

Posso montare questo schermo a parete?

Sì, lo schermo è compatibile con lo standard VESA 100 x 100 mm. Utilizzare un kit di montaggio a parete adatto.

Cosa fare se ci sono pixel difettosi?

Lo schermo rispetta la norma ISO 9241-307 Classe II. Un certo numero di pixel difettosi è tollerato. Contattare il servizio post-vendita se il numero supera i limiti.

Come collegare un auricolare audio?

Collegare le cuffie alla presa EARPHONE (jack 3,5 mm) situata sul retro dello schermo. Regolare il volume tramite il menu OSD.

Come ripristinare le impostazioni di fabbrica?

Nel menu OSD, andare su Menu di configurazione e selezionare Ripristina. Confermare per ripristinare le impostazioni predefinite.

MANUALE UTENTE Akoya P55431 (MD 20431) MEDION

Istruzioni per l'uso

Complimenti per l'acquisto di questo prodotto, che è stato sviluppato sulla base delle ultime novità tecnologiche e realizzato con l'impiego dei più moderni e affidabili componenti elettrici/elettronici.

Si prenda qualche minuto prima di mettere l'apparecchio in funzione, così da poter leggere attentamente le seguenti istruzioni per l'uso.

Grazie mille!

Indicazioni sulla conformità

Il monitor soddisfa i requisiti di compatibilità elettromagnetica e di sicurezza elettrica.

L'apparecchio è conforme ai requisiti fondamentali e alle disposizioni della Direttiva EMC 2004/108/CE e della Direttiva bassa tensione 2006/95/CE.

L'apparecchio è conforme allo standard europeo ISO 9241-307 classe II (classe di pixel difettosi).

L'apparecchio è conforme ai requisiti fondamentali e alle disposizioni della Direttiva sulla progettazione ecocompatibile 2009/125/CE.

Tutti i diritti riservati.

Il presente manuale è protetto dai diritti d'autore. Tutti i diritti sono riservati. È vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza l'autorizzazione scritta del produttore.

Il copyright è di proprietà dell'azienda MEDION®.

Con riserva di modifi che tecniche, illustrative e salvo errori di stampa.

Il presente prodotto utilizza tecnologie protette dai diritti d'autore, tutelate da brevetti e da altri diritti di proprietà intellettuale negli Stati Uniti. L'uso di queste tecnologie protette dai diritti d'autore deve essere autorizzato da Macrovision e può essere destinato esclusivamente ai tipi di riproduzione previsti e consentiti e ad altri limitati, tranne nei casi espressamente autorizzati da Macrovision. Sono vietate la decompilazione e la decodifica.

Contenuto

1. Informazioni relative al presente manuale di istruzioni 47

1.1. Simboli e parole chiave utilizzati nel presente manuale di istruzioni....47

2. Utilizzo conforme alle norme....47

3. Contenuto della confezione....47

4. Indicazioni di sicurezza 48

4.1. Verificare la sicurezza di funzionamento....48
4.2. Verificare il luogo di installazione 48
4.3. Riparazione 49
4.4. Verificare la temperatura ambiente 49
4.5. Alimentazione....49
4.6. Indicazioni sulla conformità 50

5. Messa in funzione 51

5.1. Montaggio....51
5.2. Fasi preliminari per il collegamento al PC....51
5.3. Impostazioni del monitor supportate....52
5.4. Impostazioni supportate in modalità video DVI/HDMI 52
5.5. Impostazioni del monitor in Windows XP 53
5.6. Impostazioni del monitor in Windows Vista 54
5.7. Impostazioni del monitor in Windows * 7....54
5.8. Impostazioni del monitor in Windows ^® 8....55

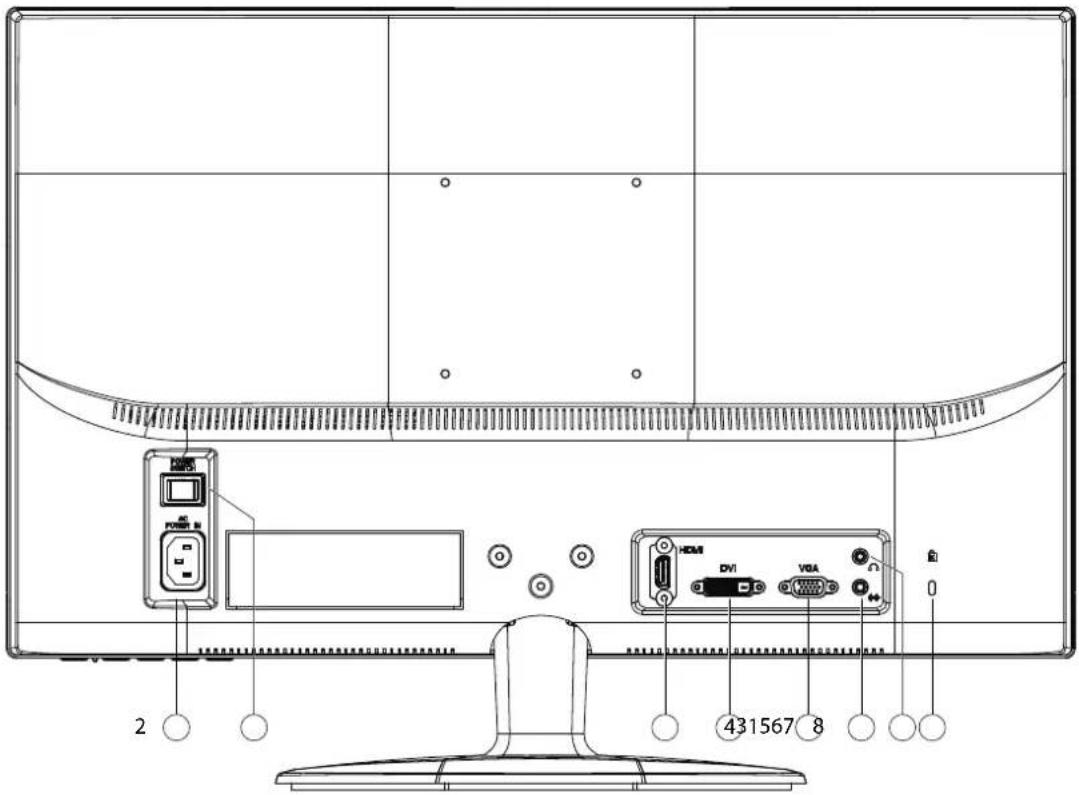

5.9. Innesti sul lato posteriore 55
5.10. Collegamento del monitor....56
5.11. Postazione di lavoro al videoteminale....56

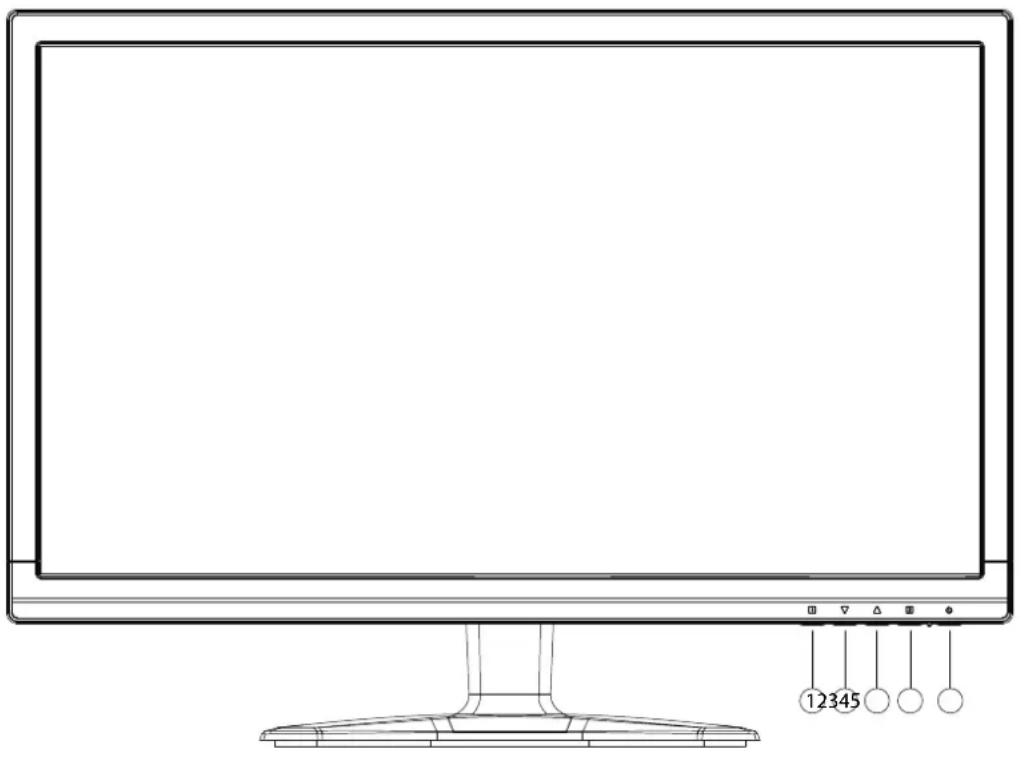

6. Elementi di comando....57

7. Impostazione del monitor....58

7.1. Utilizzo del menu OSD 58
7.2. Il menu OSD....58

8. Dispositivi per il risparmio energetico....60

9. Assistenza clienti 60

9.1. Risoluzione dei problemi....60
9.2. Avete bisogno di ulteriore supporto? 61

10. Pulizia 62

11. Smaltimento....62

12. Pixel non conformi nei monitor....63

13. Specifiche tecniche 64

Copyright © 2013

Tutti i diritti riservati.

Il presente manuale è protetto da copyright. Tutti i diritti riservati. È vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza l'autorizzazione scritta da parte del produttore.

Il copyright appartiene all'azienda MEDION®.

Con riserva di modifiche tecniche, grafiche ed errori di stampa.

1. Informazioni relative al presente manuale di istruzioni

Leggere attentamente le presenti istruzioni e attenersi a tutte le indicazioni riportate. In tal modo si potrà garantire il perfetto funzionamento e una lunga durata del monitor. Tenere le presenti istruzioni sempre a portata di mano in prossimità del monitor. Custodire bene le istruzioni per l'uso, per poterle consegnare al nuovo proprietario in caso di ulteriore cessione del monitor.

1.1. Simboli e parole chiave utilizzati nel presente manuale di istruzioni

	Pericolo!Osservare rigorosamente per evitare scosse elettriche.Pericolo di vita!
	AVVERTENZA!Osservare rigorosamente per evitare danni alle persone e lesioni.
	Attenzione!Osservare rigorosamente per evitare danni alle cose o all'apparecchio.
	Importante!Ulteriori informazioni per l'uso dell'apparecchio.

2. Utilizzo conforme alle norme

• Il monitor TFT serve esclusivamente per la riproduzione di segnali video e audio di apparecchi esterni, ad es. PC con collegamenti e risoluzioni immagini corrispondenti ai dati tecnici del monitor TFT qui riportati. Qualsiasi altro impiego è considerato non conforme.
• Il presente apparecchio è adatto soltanto per l'impiego in ambienti chiusi e asciutti.
• Il presente apparecchio è destinato soltanto all'uso privato e non all'utilizzo in un'azienda dell'industria pesante. L'utilizzo in condizioni ambientali estreme può danneggiare l'apparecchio.
• L'apparecchio non è predisposto per l'utilizzo in postazioni di lavoro al videoterminale.

3. Contenuto della confezione

Verificare l'integrità della confezione ed entro 14 giorni dall'acquisto comunicare l'eventuale incompletezza della confezione. Nella confezione del monitor acquistato è presente quanto segue:

• Monitor
• Cavo VGA
• Cavo audio
  • Cavo di alimentazione
  • Supporto per il monitor
• Documentazione

4. Indicazioni di sicurezza

4.1. Verifi care la sicurezza di funzionamento

• L'apparecchio non è concepito per essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o intellettive limitate o con carenza di esperienza e/o di cognizione, che pertanto devono essere controllate da una persona responsabile della loro sicurezza oppure devono ricevere da quest'ultima le istruzioni relative al corretto utilizzo dell'apparecchio. I bambini non dovrebbero mai essere lasciati incustoditi in modo da assicurarsi che non giochi con l'apparecchio.
• Tenere fuori dalla portata dei bambini il materiale d'imballaggio, come ad es. le pellicole. In caso di manomissione si può correre il rischio di soffocamento.
• Non aprire mai l'involucro del monitor (pericolo di scossa elettrica, di corto circuito e di incendio)! Non modificare arbitrariamente il dispositivo.
• Non introdurre alcun oggetto attraverso le fessure e le aperture nella parte interna del monitor (pericolo di scossa elettrica, di corto circuito e di incendio)!
• Le fessure e le aperture del monitor servono per l'aerazione. Non coprire queste aperture (pericolo di surriscaldamento e di incendio)!
• Non esercitare alcuna pressione sul display. Pericolo di rottura del monitor!
• Attenzione! In caso di rottura del display sussiste il pericolo di lesioni. Raccogliere i pezzi rotti con dei guanti di protezione e inviarli al centro di assistenza per l'opportuno smaltimento. Lavarsi poi le mani con del sapone, poiché non è possibile escludere la fuoriuscita di sostanze chimiche.
• Non toccare il display con le dita o con degli oggetti spigolosi per evitare di provocare dei danni. Rivolgersi al servizio di assistenza, se:
• il cavo di rete è bruciato o danneggiato
• il liquido è penetrato nel monitor
• il monitor non funziona regolarmente
• il monitor è caduto o l'involucro risulta danneggiato

4.2. Verifi care il luogo di installazione

- Gli apparecchi nuovi possono emettere nelle prime ore di funzionamento un odore inevitabile, sebbene completamente innocuo, che si riduce sempre di più nel corso del tempo. Per affrontare l'emanazione di questo odore si consiglia di aerare regolarmente il locale. Nello sviluppo di questo prodotto ci siamo impegnati affinché non vengano superati chiaramente i valori limite vigenti.

- Tenere il monitor e tutti gli apparecchi collegati lontani dall'umidità e al riparo da polvere, fonti di calore e irradiazione solare diretta. La mancata osservanza delle presenti indicazioni può provocare dei disturbi o il danneggiamento del monitor.

- Non azionare l'apparecchio all'aperto, poiché agenti esterni, quali pioggia, neve, ecc. possono danneggiare l'apparecchio.

- Non esporre l'apparecchio a gocce o schizzi d'acqua e non collocare alcun recipiente contenente liquido (vasi o simili) su o accanto all'apparecchio e all'alimentatore. Il liquido che penetra può danneggiare la protezione elettrica.

- Non collocare fonti di calore dirette (candele o simili) sull'apparecchio o nelle sue immediate vicinanze.

- Mantenere una distanza sufficiente dalla parete in caso di armadio componibile. Mantenere una distanza minima di circa 10 cm intorno all'apparecchio per una sufficiente aerazione.

- Sistemare e azionare tutti i componenti su una base stabile, piana e priva di vibrazioni per evitare una caduta del monitor.

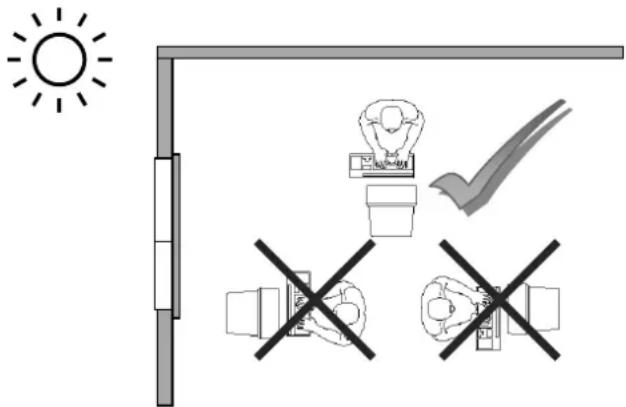

- Evitare gli abbagliamenti, i riflessi e contrasti di chiaro-scuro eccessivamente intensi, per proteggere gli occhi e per garantire un'ergonomia confortevole della postazione di lavoro.

- Fare regolarmente delle pause quando si lavora davanti al monitor, per prevenire tensioni e affaticamenti.

4.3. Riparazione

- Fare eseguire la riparazione del monitor esclusivamente a personale specializzato.

- Nel caso sia necessaria una riparazione, rivolgersi esclusivamente ai nostri partner di assistenza autorizzati.

4.4. Verifi care la temperatura ambiente

- Il monitor può funzionare a una temperatura ambiente compresa tra 0 °C e +35 °C e con un'umidità relativa di < 80 % (senza condensazione).

- In caso di spegnimento il monitor può essere conservato a una temperatura compresa tra -20 °C e +60 °C.

Pericolo! Tenere presente quanto segue:

Dopo il trasporto del monitor, prima di effettuare la messa in funzione, attendere finché la temperatura dell'apparecchio venga ripristinata alla temperatura ambiente.

In caso di variazioni elevate di temperatura o di umidità, la presenza di condensa può determinare la formazione di umidità all'interno del monitor con conseguente pericolo di cortocircuito.

4.5. Alimentazione

Attenzione:

Anche con l'interruttore di rete spento alcune parti dell'apparecchio rimangono sotto tensione. Per interrompere l'alimentazione del monitor o per mettere l'apparecchio completamente fuori tensione, staccare la spina dalla presa.

• Far funzionare il monitor soltanto a una presa a terra a 100-240V\~, 50/60 Hz. Se non si è sicuri dell'alimentazione del luogo di installazione, rivolgersi al fornitore di energia.
• Per un'ulteriore protezione del monitor da possibili danni provocati da picchi di tensione o da folgorazione della rete elettrica, si consiglia di utilizzare una protezione contro le sovratensioni.
• Per interrompere l'alimentazione del monitor, staccare la spina dalla presa.
• Non coprire l'alimentatore per evitare che si danneggi a causa del surriscaldamento.
• La presa deve trovarsi in prossimità del monitor ed essere facilmente accessibile.
• Posizionare il cavo in modo tale che nessuno possa calpestarlo o inciamparvi.
  • Non appoggiare alcun oggetto sui cavi, in quanto potrebbero danneggiarsi.
• Attenzione: l'interruttore di stand-by non scollega completamente l'apparecchio dalla rete elettrica. Anche in modalità stand-by l'apparecchio riceve corrente. Per scollegarlo completamente dalla rete elettrica, estrarre la spina dalla presa di corrente.
• Rispettare almeno un metro di distanza dalle fonti di disturbo ad alta frequenza e magnetiche (televisori, casse di altoparlanti, telefoni cellulari, ecc.), per evitare malfunzionamenti e perdite di dati.

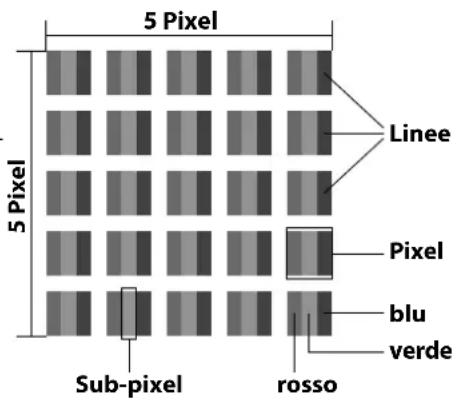

• Nonostante i più moderni processi produttivi, in rari casi possono verificarsi guasti di singoli o più punti luminosi a causa di tecniche molto complesse.

4.6. Indicazioni sulla conformità

Il monitor soddisfa i requisiti della compatibilità elettromagnetica e della sicurezza elettrica.

L'apparecchio è conforme alla norma europea ISO 9241-307 classe II (classe di errore dei pixel).

L'apparecchio è conforme ai requisiti basilari e alle altre norme principali delle Direttive EMC 2004/108/CE nonché alla Direttiva bassa tensione 2006/95/CE.

Il dispositivo è conforme ai requisiti fondamentali e alle norme rilevanti della direttiva sulla progettazione ecocompatibile 2009/125/CE (regolamenti 1275/2008 e 278/2008). Non è tuttavia dotato di una funzione per la riduzione al minimo del consumo in conformità con la direttiva sulla progettazione ecocompatibile. In genere, per questa categoria di prodotti, tale funzione è fornita dal dispositivo collegato (personal computer).

Il monitor è conforme a ENERGY STAR®.

In qualità di partner ENERGY STAR ^® , MEDION assicura che l'apparecchio soddisfa i requisiti ENERGY STAR ^® per l'ottimizzazione del consumo energetico.

5. Messa in funzione

5.1. Montaggio

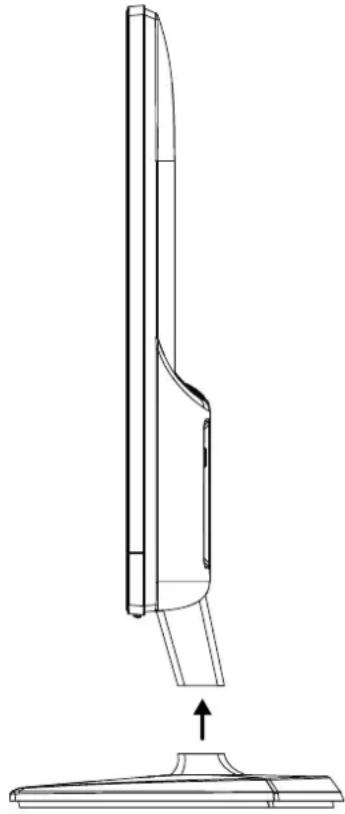

Fissare il supporto del monitor, come indicato nella figura. Eseguire questa operazione prima di collegare il monitor.

5.2. Fasi preliminari per il collegamento al PC

Se fino ad oggi al computer è stato collegato un monitor tubolare, è necessario eventualmente eseguire alcune operazioni preliminari, soprattutto se le impostazioni di tale monitor non sono supportate dal nuovo monitor.

Il monitor visualizza fino a 1920 x 1080 pixel. Questa risoluzione corrisponde alla risoluzione fisica. I monitor raggiungono la massima qualità delle immagini con la risoluzione fisica. Se in una rappresentazione si passa a delle impostazioni diverse, l'indicazione potrebbe non comparire sull'intera superficie del monitor.

Allo stesso modo, soprattutto nelle scritte, potrebbe verificarsi una distorsione di quanto visualizzato.

Prima di collegare il nuovo monitor, impostare sul PC mediante il vecchio monitor una risoluzione e una frequenza d'immagine che siano supportate da entrambi i monitor.

Spegnere il PC e collegare il nuovo monitor.

Dopo aver avviato nuovamente il PC è possibile adattare le impostazioni secondo quanto descritto.

5.3. Impostazioni del monitor supportate

Questo monitor supporta le seguenti modalità.

Risoluzione Frequenza orizzontale Frequenza verticale
720 x 400 31,47 kHz 70 Hz
640 x 480 31,47 kHz 60 Hz
640 x 480 35 kHz 67 Hz
640 x 480 37,8 kHz 72 Hz
640 x 480 37,5 kHz 75 Hz
800 x 600 35,15 kHz 56 Hz
800 x 600 37,8 kHz 60 Hz
800 x 600 48,0 kHz 72 Hz
800 x 600 46,87 kHz 75 Hz
832 x 624 48,67 kHz 75 Hz
1024 x 768 48,36 kHz 60 Hz
1024 x 768 56,48 kHz 70 Hz
1024 x 768 60,0 kHz 75 Hz
1152 x 864 67,0 kHz 75 Hz
1152 x 870 68,6 kHz 75 Hz
1280 x 768 47,0 kHz 60 Hz
1280 x 960 60,0 kHz 60 Hz
1280 x 1024 63,98 kHz 60 Hz
1280 x 1024 80,0 kHz 75 Hz
1440 x 900 56,0 kHz 60 Hz
1440 x 900 71,0 kHz 75 Hz
1400 x 1050 65,1 kHz 60 Hz
1600x 1200 75,0 kHz 60 Hz
1680 x 1050 65,0 kHz 60 Hz
1920 x 1080* 67,0 kHz 60 Hz

* risoluzione consigliata (fisica)

5.4. Impostazioni supportate in modalità video DVI/HDMI

480i/480p

576i/576p

720p

1080i/1080p

5.5. Impostazioni del monitor in Windows ^® XP

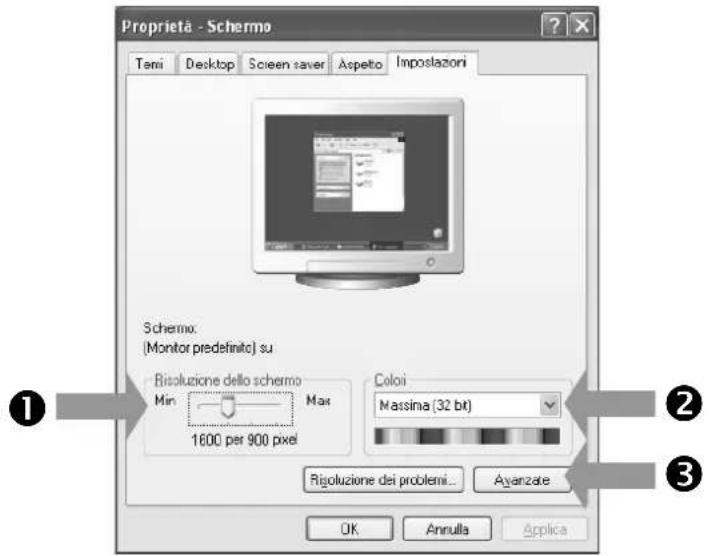

In Windows XP eseguire le impostazioni del monitor nel programma di Windows „Proprietà di visualizzazione“. Il programma può essere avviato come indicato qui di seguito:

Fare clic con il tasto destro del mouse sul piano di lavoro di Windows (desktop) e con il tasto sinistro del mouse scegliere "Proprietà".

oppure

▶ Nel "Pannello di controllo" avviare il programma "Visualizzazione"

Impostare la risoluzione in "Risoluzione del monitor" (①).

In "Qualità del colore" (2) è possibile impostare l'intensità del colore (numero dei colori visualizzati). Il monitor supporta un'intensità di colore di massimo 16 milioni di colori, corrispondente a 32 bit, o "Real color".

La frequenza di aggiornamento dell'immagine può essere impostata in "Avanzate" (③).

In base alla configurazione del computer viene visualizzata una finestra con le proprietà della scheda grafica.

In "Scheda grafica" è possibile impostare il

valore desiderato nel campo di selezione "Elenca modalità".

Importante!

Se l'impostazione non corrisponde ai valori supportati dal display, non verrà visualizzata alcuna immagine.

In tal caso collegare nuovamente il monitor tubolare e impostare i valori validi in base alle opzioni sopra indicate in "Proprietà di visualizzazione".

5.6. Impostazioni del monitor in Windows Vista®

In Windows Vista® eseguire le impostazioni del monitor nel programma di Windows "Personalizza l'aspetto e i suoni". Il programma può essere avviato come indicato qui di seguito:

Fare clic con il tasto destro del mouse sul piano di lavoro di Windows (desktop) e con il tasto sinistro del mouse scegliere "Personalizzazione" oppure

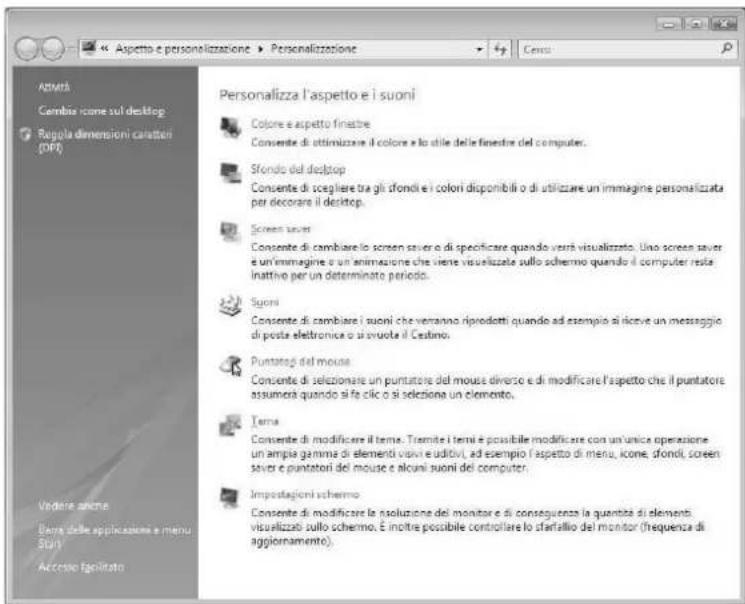

Da Start ⇒ Pannello di controllo ⇒ Personalizza l'aspetto e i suoni facendo doppio clic con il tasto sinistro del mouse.

Aprire il menu Impostazioni schermo per adattare la risoluzione e la frequenza.

5.7. Impostazioni del monitor in Windows ^® 7

In Windows® 7 eseguire le impostazioni del monitor nel programma di Windows „Aspetto e personalizzazione“. Per avviare il programma, procedere come segue:

Clic con il tasto destro del mouse sulla superficie di lavoro di Windows (desktop) e poi con il tasto sinistro su "Personalizzazione" oppure

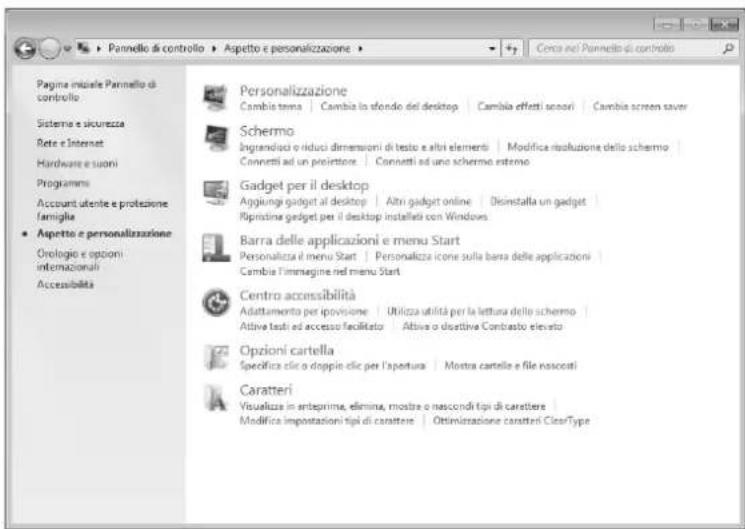

Da Start Pannello di controllo Aspetto e personalizzazione facendo doppio clic con il tasto sinistro del mouse.

▶ Selezionare il menu Schermo ⇒ Modifica risoluzione dello schermo per adattare la risoluzione e la frequenza

5.8. Impostazioni del monitor in Windows® 8

Aprire l'impostazione "Risoluzione schermo" portando il mouse nell'angolo superiore destro dello schermo e spostando il cursore verso il basso.

▶ Fare quindi clic su "Cerca".

▶ Inserire "Schermo" nel campo di ricerca.

▶ Fare clic su "Impostazioni" e in seguito su "Schermo".

Si aprirà la finestra "Risoluzione schermo".

▶ Fare clic sull'elenco "Risoluzione" e selezionare la risoluzione desiderata.

5.9. Innesti sul lato posteriore

1) Alimentazione (AC IN)
2) Interruttore di alimentazione (POWER SWITCH)
3) Collagamento HDMI (HDMI)
4) Collegamento DVI-D a 24 pin (DVI)
5) Collegamento D-SUB mini a 15 pin (VGA)
6) Collegamento audio spinotto stereo da 3,5 mm (AUDIO IN)
7) Porta cuffie (EARPHONE)

L'utilizzo delle cuffie ad alto volume può provocare danni permanenti all'udito. Prima della riproduzione regolare il volume sul valore più basso. Avviare la riproduzione e aumentare il volume fino a raggiungere un livello gradevole. Modificando l'impostazione di base dell'equalizzatore, il volume può aumentare e causare danni permanenti all'udito.

L'utilizzo dell'apparecchio con le cuffie ad alto volume per un periodo prolungato può provocare danni all'udito.

8) Apertura per lucchetto Kensington®. Il lucchetto funge da dispositivo antifurto del monitor.

5.10. Collegamento del monitor

• Se necessario, predisporre il computer in modo che disponga delle impostazioni corrette per il monitor.
• Assicurarsi che il monitor non sia ancora collegato alla corrente (spina non inserita) e che il monitor e il computer non siano accesi.

Nota:

È possibile utilizzare sempre e solo un tipo di connessione alla volta.

5.10.1. Collegamento del cavo di segnalazione

Inserire il cavo di segnalazione nelle relative prese VGA, DVI oppure HDMI del computer e del monitor (DVI/HDMI cavo non incluso).

5.10.2. Collegamento del cavo audio

▶ Inserire il cavo audio nelle relative prese audio del computer e del monitor.

5.10.3. Collegamento dell'alimentazione

Collegare il cavo dell'alimentatore alla porta di alimentazione del monitor. Collegare un'estremità del cavo in dotazione e quindi collegare l'altra estremità in una presa di corrente idonea. La presa di corrente dovrà trovarsi in prossimità del monitor e dovrà essere facilmente accessibile (utilizzare gli stessi circuiti elettrici utilizzati per il PC).

5.10.4. 4 Inserimento del monitor

Accendere il monitor con l'interruttore di alimentazione sul retro dell'unità
Premere il pulsante on/stand-by che si trova sul lato frontale dell'apparecchio.
▶ Successivamente accendere il computer.

5.11. Postazione di lavoro al videoteminale

Tenere presente che il monitor deve essere posizionato in modo da evitare abbagliamenti, riflessi e contrasti di chiaroscuro intensi.

• Superficie appoggiamano: 5 - 10 cm
• Linea del monitor più in alto o leggermente più in basso rispetto all'altezza degli occhi
  • Distanza dalla vista: da 40 a 70 cm
• Spazio per le gambe (verticale): almeno 65 cm
• Spazio per le gambe (orizzontale): almeno 60 cm

6. Elementi di comando

1) Con questo tasto si avvia l'OSD ("On Screen Display"). Premere questo tasto per uscire dall'OSD.

①+② Blocco dell'interruttore on/stand-by con OSD disattivato

①+③ Blocco del tasto di menu OSD con OSD disattivato

Per attivare/disattivare il blocco tenere premute le combinazioni di tasti finché la barra visualizzata si sia spostata completamente da sinistra a destra. Viene quindi visualizzato sul monitor un messaggio corrispondente.

2) Confermare la selezione del parametro da modificare con questo tasto. Non trovandosi nel menu OSD: richiamo diretto del menu MODALITÀ IMMAGINI.
3) Con OSD inserito il tasto consente di selezionare un parametro aumentandone il valore. Solo VGA: Se non si è nel menu OSD: Eseguire l'allineamento automatico delle immagini.
4) Con OSD inserito il tasto consente di selezionare un parametro riducendone il valore. Non trovandosi nel menu OSD: selezione della fonte di entrata.
5) Visualizza lo stato di funzionamento. Per ulteriori indicazioni sullo stato di funzionamento vedi. Con questo tasto è possibile attivare il monitor nella modalità stand-by.

7. Impostazione del monitor

Tramite il menu OSD (On Screen Display) è possibile impostare determinati parametri per il monitor.

7.1. Utilizzo del menu OSD

Premere il tasto di selezione funzione ① per attivare l'OSD.
- Con i tasti di selezione funzione ②/③ selezionare le opzioni dal menu principale.
▶ Confermare la selezione con il tasto ④.
Premere il tasto di selezione funzione ① per uscire dall'OSD.

Importante!
Il menu OSD scompare automaticamente se entro il tempo preimpostato non viene utilizzato alcun tasto dal monitor.

7.2. Il menu OSD

Qui di seguito vengono spiegate le funzioni o le possibilità di impostazione tramite il menu OSD.

REGOLAZIONE AUTOMATICA	consente di impostare automaticamente la posizione orizzontale e verticale, la fase (precisione sintonizzazione fine) e la frequenza (dimensione H).
CONTRASTO / LUMINOSITÀ	CONTRASTRO	imposta il valore di bilanciamento del bianco dello sfondo del monitor
	LUMINOSITÀ	consente di regolare la luminosità dell'immagine
	DCR	consente di attivare e disattivare la funzione DCR (contrasto dinamico)
	ECO	consente di attivare e disattivare la modalità ECO. In modalità ECO, sono disattivati sia la regolazione di contrasto e luminosità che il DCR
	OD	attivazione e disattivazione della funzione OD (Overdrive). Quando la funzione è attiva, il tempo di risposta diminuisce da 5 ms (tipico) a 2 ms (da grigio a grigio, tipico)
SORGENTE DI INPUT	consente di scegliere l'ingresso del segnale
REGOLAZIONE AUDIO	VOLUME	imposta il volume dell'emissione audio dell'altoparlante
	MUTE consente di	selezionare il silenziamento mediante i tasti ON/OFF
	AUDIO INPUT	Selezionare il segnale di ingresso del suono
REGOLAZIONE DEI-COLORI	consente di selezionare i colori per migliorarne la luminosità e la saturazione
	FREDDO	incrementa il blu nell'immagine per ottenere un bianco più freddo
	NORMALE	incrementa il rosso nell'immagine per ottenere un bianco più caldo e un rosso più intenso
	CALDO	incrementa il verde nell'immagine per ottenere colori più scuri
	PERSONALIZ-ZATO	consente la regolazione individuale di rosso (R), verde (G) e blu (B)
REGOLAZIONE DEI-COLORI	MODALITÀ IM-MAGINI	fornisce un ambiente di visualizzazione ottimale in base ai contenuti riprodotti
		STANDARD	è adatto agli ambienti Windows in generale e alle impostazioni predefinite del monitor
		GIOCHI	è ottimale per i giochi per PC/TV
		VIDEO	è ottimale per la riproduzione di film e immagini in movimento
		PAESAGGIO	è ottimale per la visualizzazione di paesaggi
		TESTO	è ottimale per la visualizzazione e la modifica di testi in un ambiente di elaborazione testi
INFORMAZIONI	l'opzione richiama le informazioni relative all'attuale segnale di ingresso dalla scheda grafica del computer
REGOLAZIONE IMMA-GINE	Dimensione orizzontale, Posizione O./V., Regolazione di precisione, Nitidezza, Imposta-zione della modalità Video
	POSIZIONE O./V.	consente di regolare la posizione orizzontale e verticale dell'imma-gine video
	DIMENSIONE ORRIZONTALE	consente di regolare la larghezza dell'immagine
	REGOLAZIONE DI PRECISIONE	consente di migliorare la visualizzazione del monitor
	NITIDEZZA	consente di regolare la nitidezza in un segnale che non corrisponde alla risoluzione fisica del monitor
	MODALITÀ VI-DEO REGOLAR	un formato d'immagine scelto tra le opzioni RIEMPI TUTTOP e RAPPORTO PROPORZIONI
MENU IMPOSTAZIONI	Lingua, Posizione OSD, Chiusura automatica OSD e lo sfondo OSD
	LINGUA	consente all'utente di selezionare una delle lingue disponibili
	POSIZIONE OSD	consente la regolazione orizzontale e verticale della posizione OSD
		OSD POSIZIO-NE O.	consente l'impostazione orizzontale della posi-zione OSD
		OSD POSIZIO-NE V.	consente l'impostazione verticale della posizio-ne OSD
	CHIUSURA AU-TOMATICA OSD	consente lo spegnimento automatico dell'On Screen Display (OSD) trascorso un intervallo di tempo predefinito
	OSD PRIMO PI-ANO	onsente di attivare e disattivare lo sfondo OSD
RIPRISTINO	consente di ripristinare la configurazione iniziale dei controlli audio e video

8. Dispositivi per il risparmio energetico

Questo monitor consente di ottenere un risparmio energetico commutando tra diversi stati preimpostati dal computer o dal sistema operativo. Ciò corrisponde agli attuali requisiti previsti per la riduzione del consumo di energia.

Il monitor supporta le seguenti modalità di risparmio energetico:

Stato Potenza (valore nominale) Colore del LED Stand-by (circa)
ON	< 30 Watt (tipico)	blu	-
PRONTO	< 0,5 Watt	arancia	2 secondi

Indipendentemente dal sistema operativo il monitor rimane nello stato di risparmio energetico, fino a quando non viene premuto un tasto o non viene spostato il mouse (se disponibile).

Per la commutazione dallo stato PRONTO alla modalità di funzionamento ON sul monitor occorrono circa 2 secondi.

9. Assistenza clienti

9.1. Risoluzione dei problemi

Nel caso in cui si verificano problemi al monitor, assicurarsi che il monitor sia stato installato secondo le disposizioni previste. Se il problema persiste, leggere le informazioni relative alle possibili soluzioni in questo capitolo.

9.1.1. Verifica dei collegamenti e dei cavi

Cominciare da un controllo visivo accurato di tutti i collegamenti dei cavi. Se le spie luminose non funzionano, assicurarsi che il monitor e il computer ricevano regolarmente corrente.

9.1.2. Guasti e possibili cause

9.1.3. Il monitor non mostra alcuna immagine:

Verificare:

• Alimentazione dalla rete: il cavo di rete deve essere fissato saldamente alla presa e l'interruttore deve essere acceso.
• Fonte segnale: controllare se la fonte del segnale (computer o dispositivi simili) è accesa e se il cavo di collegamento è fissato saldamente alle prese.
• Frequenze di aggiornamento dell'immagine: l'attuale frequenza di aggiornamento dell'immagine deve essere adatta per il monitor.
• Modalità risparmio energetico: premere un tasto qualsiasi o spostare il mouse per disattivare la modalità.
• Salvaschermo: se il salvaschermo del computer è attivato, premere un tasto della tastiera oppure spostare il mouse.
• Spina di segnalazione: se gli spinotti (pin) sono piegati o deformati, rivolgersi al servizio di assistenza.
• Impostare i valori validi per il monitor.

9.1.4. L'immagine si muove oppure non è uniforme:

Verificare:

• Spina di segnalazione: se gli spinotti (pin) sono piegati o deformati, rivolgersi al servizio di assistenza.
• Spina di segnalazione: le spine del cavo di segnalazione devono essere fissate saldamente alle prese.
• Scheda grafica: verificare che le impostazioni siano corrette.
• Frequenze di aggiornamento dell'immagine. Nelle impostazioni della grafica selezionare i valori consentiti.
• Segnale di uscita monitor. Il segnale di uscita monitor del computer deve corrispondere ai dati tecnici del monitor.
• Rimuovere gli apparecchi di disturbo (radiotelefoni, casse di altoparlanti, ecc.) in prossimità del monitor.
• Evitare di utilizzare prolunghe per il monitor.

9.1.5. I caratteri appaiono scuri, l'immagine è troppo piccola, troppo grande oppure non è centrata, ecc.:

• Regolare le relative impostazioni

9.1.6. La visualizzazione dei colori non è nitida:

• Controllare gli spinotti dei cavi di segnalazione. se gli spinotti (pin) sono piegati o deformati, rivolgersi al servizio di assistenza.
• Regolare le impostazioni del colore nel menu OSD.
• Evitare di utilizzare prolunghe per il monitor.

9.1.7. La visualizzazione è troppo chiara o troppo scura:

• Verificare che il livello di uscita video del computer corrisponda ai dati tecnici del monitor.
• Selezionare la Regolazione automatica, per ottimizzare le impostazioni per la luminosità e il contrasto. Per l'ottimizzazione il display dovrà visualizzare una pagina di testo (ad es. Explorer, Word, ecc.).

9.1.8. L'immagine vibra:

• Verificare che la tensione d'esercizio corrisponda ai dati tecnici del monitor.
• Selezionare la Regolazione automatica, per ottimizzare le impostazioni per i pixel e la sincronizzazione delle fasi. Per l'ottimizzazione il display dovrà visualizzare una pagina di testo (ad es. Explorer, Word, ecc.).

9.2. Avete bisogno di ulteriore supporto?

Se i consigli riportati nelle sezioni precedenti non hanno consentito di risolvere il problema, contattateci direttamente. Ci sarete di grande aiuto, se ci fornirete le seguenti informazioni:

• Qual è la configurazione del computer?
• Che tipo di periferiche aggiuntive utilizzate?
• Quali messaggi vengono visualizzati sullo schermo?
• Quale software si stava utilizzando quando si è verificato il guasto?
• Quali misure sono state già adottate per la soluzione del problema?
• Se avete già ricevuto un numero cliente, comunicatecelo.

10. Pulizia

È possibile prolungare il periodo di durata del monitor adottando le misure descritte qui di seguito.

Importante!

L'involucro del monitor non contiene pezzi soggetti a manutenzione o che necessitano di pulizia.

• Prima della pulizia staccare sempre la spina elettrica e tutti i cavi di collegamento.
• Non utilizzare solventi, detergenti corrosivi o allo stato gassoso.
• Pulire il monitor con un panno morbido, antipilling.
• Fare attenzione che non restino gocce d'acqua sul monitor. L'acqua può provocare sbiadimenti permanenti.
• Non esporre il monitor alla luce del sole abbagliante, né alle radiazioni ultraviolette.
• Conservare il materiale d'imballaggio in buono stato e utilizzare questo imballaggio esclusivamente per il trasporto del monitor.

11. Smaltimento

Confezione

L'apparecchio è contenuto in una confezione che lo protegge dai danni dovuti al trasporto. Gli imballaggi vengono realizzati con dei materiali, che consentono uno smaltimento a basso impatto ambientale e un riciclaggio conforme alle norme vigenti.

Apparecchio

Al termine della durata utile non gettare in alcun caso l'apparecchio tra i rifiuti domestici. Informarsi sulle possibilità per uno smaltimento conforme alle normative in materia ambientale.

12. Pixel non conformi nei monitor

Nei monitor TFT a matrice attiva con una risoluzione di 1920 x 1080 pixel, composti da tre sub-pixel (rosso, verde, blu), vengono impiegati complessivamente circa 6,2 milioni di transistori di comando. A causa di questo elevato numero di transistori e del relativo processo di produzione estremamente complesso, in alcuni casi si possono verificare dei malfunzionamenti oppure una generazione errata di pixel o di singoli sub-pixel.

In passato esistevano i più diversi metodi per definire il numero consentito di pixel non conformi. Questi erano nella maggior parte dei casi molto complicati e differivano totalmente da produttore a produttore. Pertanto MEDION si attiene per tutti i prodotti con display per la validità della garanzia ai requisiti severi e trasparenti della norma ISO 9241-307, classe II che viene qui di seguito riassunta brevemente.

Lo standard ISO 9241-307 definisce, tra l'altro, le direttive generalmente valide per i pixel non conformi. I pixel non conformi vengono classificati in quattro classi di errore e tre tipi di errore. Ogni singolo pixel è sempre composto da tre subpixel con un colore base (rosso, verde, blu).

Classe di errore dei pixel	Tipo di errore 1pixel sempre luminoso	Tipo di errore 2pixel sempre nero	Tipo di errore 3sottopixel difettosoluminoso nero
0	0	0	0
I	1	1	2	1
			1	3
			0	5
II 2 2 5				0
			5-n*	2xn*
			0	10
III	5	15	50	0
			50-n*	2xn*
			0	100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

n^*=1,5
La tabella indica il numero massimo di errori di pixel che possono verificarsi sullo schermo senza essere coperti da garanzia. Se il numero di pixel difettosi è superiore a quello indicato per una categoria, il difetto è coperto da garanzia.

13. Specifi che tecniche

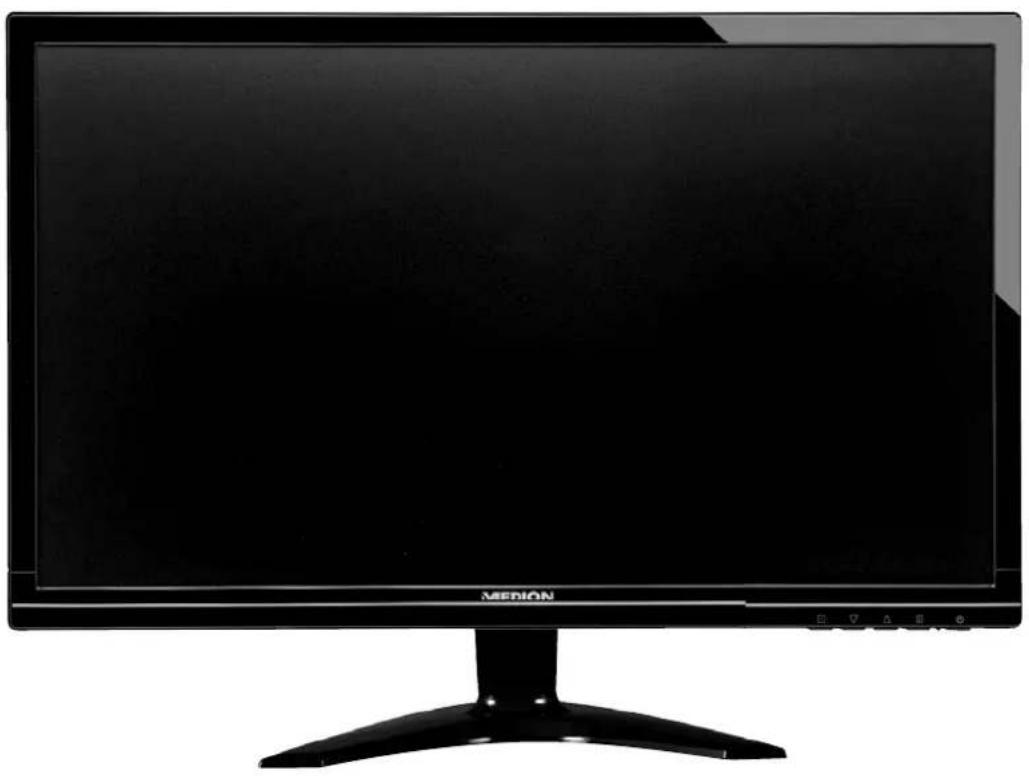

Modello P55431 (MD 20431)

Dimensione del monitor 59,9 cm (23,6"), TFT con LED-backlight

Rapporto tra altezza e larghezza 16:9

Tensione nominale 100 - 240 V\~, 50/60 Hz

Risoluzione 1.920 x 1.080 Pixel

Luminosità 300 cd/m² (tipica)

Contrasto

1.000:1

(tipic

Contrasto dinamico 5.000.000:1

Tempo di risposta 5 ms (tipico)

Tempo di risposta (overdrive) 2 ms (da grigio a grigio, tipico)

Ingresso RGB, analogico D-SUB mini a 15 pin (VGA)

Ingresso RGB, digitale DVI-D con decodifica HDCP

Ingresso HDMI HDMI con decodifica HDCP

Ingresso audio Connettore stereo da 3,5 mm

Uscita audio 2 x 1,5 W max. attraverso altoparlante

Presa cuffie (connettore da 3,5 mm)

Comandi dell'utente OSD

Temperature In funzione: 0 °C \~ +35 °C

Non in funzione: - 20 °C \~ +60 °C

Umidità In funzione: < 80 %

(senza condensazione) Non in funzione: < 90 %

Peso (con piede di supporto) ca. 4 kg

Peso (senza piede di supporto) ca. 3,8 kg

Dimensioni con piede di supporto (LxHxP) ca. 559 x 408 x 187 mm

Dimensioni senza piede di supporto (LxHxP) ca. 559 x 340 x 46 mm

Montaggio a parete Standard Vesa distanza tra i fori 100 x 100 mm

Potenza assorbita (in stand-by) < 0,5 Watt

Potenza assorbita (in funzione) < 30 Watt (tipico)

1
