MODE D'EMPLOI Gloria Klarstein

Hersteller & Importeur (UK) 16

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour accéder à la dernière version du mode d'emploi et à d'autres informations concernant le produit:

Consignes de sécurité 46

Installation 48

Fonctions des touches 52

Mode rgb 52

Nettoyage et entretien 53

Résolution des problèmes 54

Informations sur la protection de l'environnement 55

Fiche de données produit 56

Informations sur le recyclage 58

Fabricant et importateur (UK) 58

FICHE TECHNIQUE

Numéro d'article	10034112, 10034113
Alimentation	220-240 V ~ 50/60 Hz
Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10030727. Pour cela, consultez notre site Web : www.elektronik-star.fr

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

Préparation

Si l'espace dispose d'une bouche d'aération dirigée vers l'extérieur, il est possible d'installer la hotte comme sur l'image de droite. Le conduit d'aspiration doit avoir un diamètre d'au moins 150 mm et doit être composé d'émail, d'aluminium ou d'un tuyau flexible et thermorésistant.

• Éteindre l'appareil avant de l'installer et débrancher la prise.
• La hotte aspirante doit être montée 65 à 75 cm au-dessus de la surface de cuisson.

Installation avec évacuation extérieure de l'air

Attention: respecter les consignes de sécurité pour l'utilisation de l'appareil avec évacuation extérieure de l'air. Si la hotte aspirante est utilisée simultanément avec un autre appareil qui tire son énergie d'une source autre qu'électrique, la dépression de la pièce ne doit pas excéder 4 Pa (4 x 10 ^-5 Bar).

1

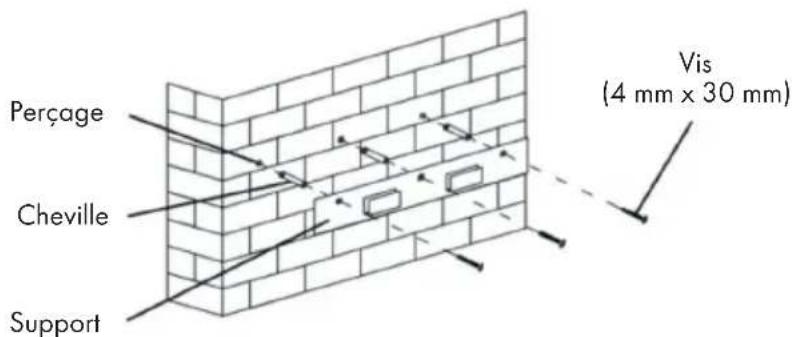

Perçage Cheville Support Vis (4 mm x 30 mm)

Percez 3 trous de 8 mm pour le support. Fixez le support au mur avec les chevilles et les vis fournies.

2

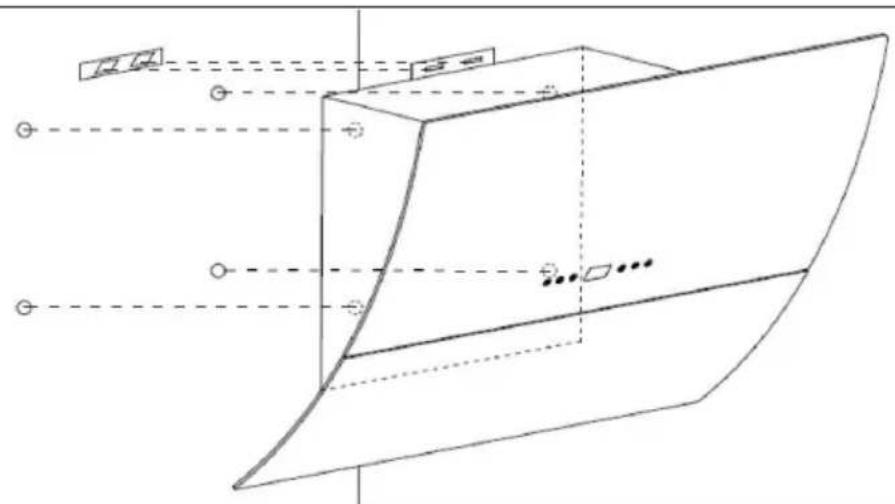

Pour les modèles inclinés, vous devrez percer quatre trous supplémentaires (8 mm) avant le montage. Insérez les chevilles et les vis avant d'accrocher la hotte au mur.

3

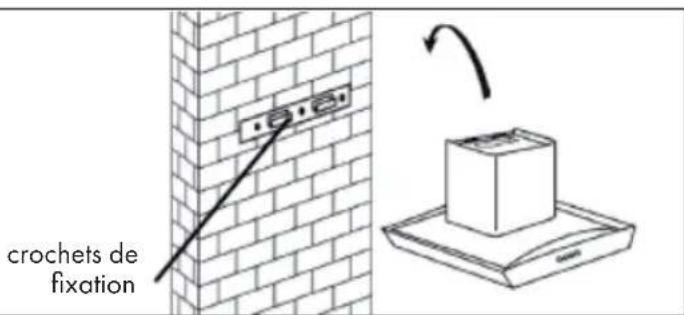

crochets de fixation

Soulevez la hotte et suspendez-la aux crochets du support mural. Fixez ensuite le tuyau d'échappement à la hotte.

4

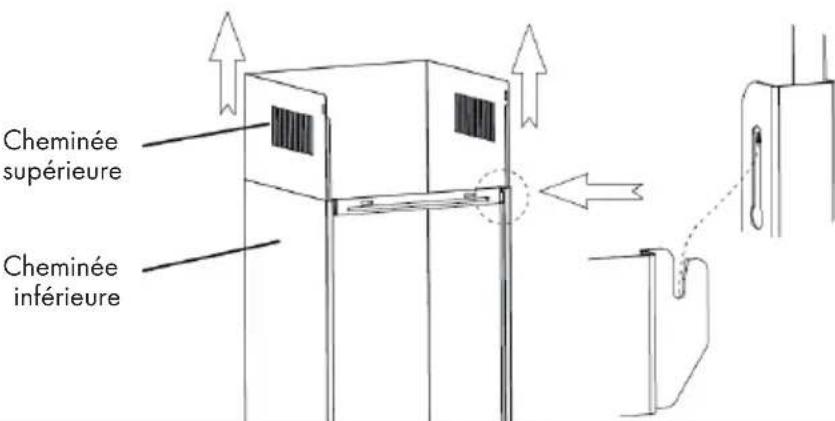

	Placez la cheminée supérieure dans la cheminée inférieure puis tirez la cheminée supérieure jusqu'à la hauteur souhaitée.

5

Lorsque la hauteur souhaitée est atteinte, insérez le trou de fixation du support mural dans le support, comme indiqué sur la figure.

6

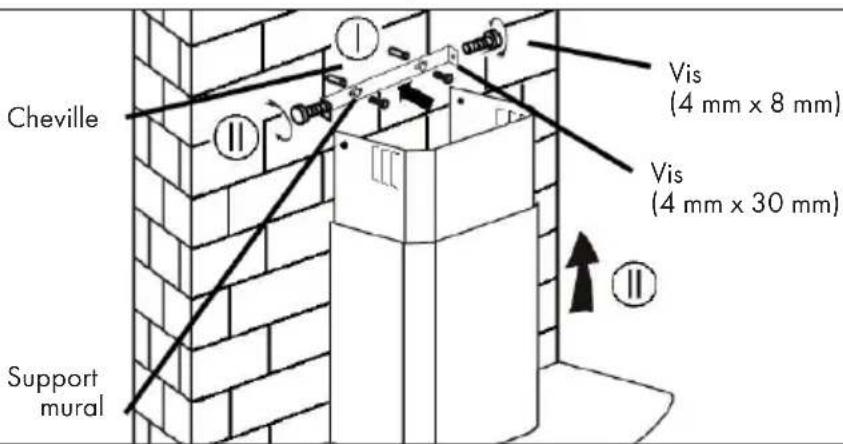

Percez 2 trous de 8 mm pour le support mural. Fixez le support mural au mur avec 2 chevilles et 2 vis. Fixez ensuite la cheminée au support mural avec 2 vis.

Installation du filtre à charbon actif

Remarque : le filtre à charbon actif ne fait pas partie de la livraison. Vous pouvez toutefois l'acheter en complément de votre hotte.

1	2
Le filtre à charbon actif permet à la hotte de filtrer et d'éliminer les odeurs désagréables de cuisine.	Pour installer le filtre, vous devez d'abord démonter le filtre à graisse. Appuyez sur la fermeture et abaissez-la.

Placez le filtre à charbon actif sur le ventilateur et tournez-le dans le sens des aiguilles d'une montre. Répétez la procédure de l'autre côté. Assurez-vous que le filtre est bien serré, sinon il pourrait se détacher et présenter un danger. Remarque : lorsque le filtre à charbon actif est installé, la puissance d'aspiration diminue légèrement.

FONCTIONS DES TOUCHES

- +
[Y07W]	Pour allumer et éteindre le moteur.
	Pour augmenter la vitesse de ventilation.
	Pour réduire la vitesse de ventilation.
	Pour allumer et éteindre l'éclairage.
	Indique la vitesse de ventilation :1 = basse vitesse2= vitesse moyenne3 = grande vitesse

Fonction quick timer

Maintenez les touches + et - simultanément. L'affichage clignote et commence un compte à rebours de 5 minutes. Au bout de 5 minutes, le voyant et le moteur s'éteignent automatiquement et l'appareil émet une vibration.

MODE RGB

En mode veille/travail, appuyez brièvement une fois sur la touche d'éclairage pour allumer simultanément l'éclairage LED et l'éclairage RGB. Appuyez une deuxième fois sur la touche d'éclairage, seul le voyant DEL s'allume. Appuyez sur la touche LIGHT une troisième fois pour passer en mode RGB.

En mode veille/travail, appuyez sur la touche Lumière et maintenez-la enfoncée pour passer aux réglages de teinte. L'affichage à deux chiffres indique[0]. Utilisez les boutons[+] et[-] pour régler la teinte de[L1] à[L9] comme souhaité. Lorsque vous avez sélectionné une couleur, appuyez sur la touche Lumière et maintenez-la enfoncée pour confirmer l'entrée et revenir au dernier mode réglé.

Les tonalités de couleur suivantes peuvent être réglées : L1] blanc,[L2] rouge,[L3] vert,[L4] bleu,[L5] jaune,[L6] violet,[L7] orange,[L8] turquoise,[L9] vert jaune

NETTOYAGE ET ENTRETIEN

Nettoyage mensuel du filtre à graisse

Nettoyez le filtre tous les mois pour éviter les risques d'incendie. Le filtre capte la graisse, la fumée et la poussière et a ainsi une sur l'efficacité de la hotte aspirante. Si le filtre n'est pas nettoyé, les restes de graisse s'y accumulent. Nettoyez le filtre avec de l'eau et un peu de liquide vaisselle, puis laissez-le sécher à l'air libre.

Nettoyage annuel du filtre à charbon actif

Si l'appareil est utilisé en recirculation d'air (non ventilé vers l'extérieur), le filtre à charbon actif doit être remplacé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.

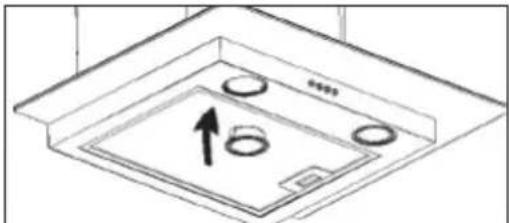

Remplacement de l'ampoule

Remplacement de l'ampoule

1 Éteignez l'appareil et débranchez la fiche de la prise.
2 Dévissez et retirez les 2 vis du couvercle de la lampe.
3 Dévissez l'ampoule et remplacez-la par une ampoule du même type (ampoule halogène max. 20 W ou ampoule LED max. 1,5 W).

Problème Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas.	La bouche d’aération est bloquée.	Éliminer la source du blocage.
	Le condensateur est cassé.	Faire remplacer le condensateur.
	Le moteur est cassé. Faire remplacer le moteur.
	Le moteur dégage une mauvaise odeur.	Faire remplacer le moteur.
La lumière est éteinte et le moteur ne fonctionne pas.	L’ampoule est cassée. Faire	remplacer l’ampoule.
	La fiche n’est pas bien enfoncée.	Rebrancher correctement la fiche dans la prise.
Le boîtier vibre. La pale de rotor du ventilateur est endommagée.		Remplacer la pale.
		Fixer le moteur.
		Fixer le boîtier.
L’air n’est pas correctement aspiré.	L’écart entre la cuisinière et la hotte aspirante est trop élevée.	Réduire cet écart.
	Trop forte circulation d’air en raison de fenêtres et de portes ouvertes.	Veiller à éviter tout courant d’air.

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10034112, 10034113
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		59,4 kWh/Année
Classe d'efficacité énergétique B
Efficacité dynamique des fluides FDE hood		22,6
Classe d'efficacité dynamique des fluides		C
Efficacité lumineuse LE	hood	36 Lux/W
Classe d'efficacité lumineuse A
Efficacité de séparation des graisses	GFBhood	90,7 %
Clase d'efficacité de capture des graisses		B
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		343/580,5 m3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		- m3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		56/72 dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	0,4	W
Consommation électrique en veille P	s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10034112, 10034113
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		59,4 kWh/Année
Facteur d'extension de temps f 1,2
Efficacité dynamique des fluides FDE hood		22,6
Indice d'efficacité énergétique EEI hood		66,9
Débit d'air mesuré au meilleur point Q BEP		307,7 m3/h
Pression d'air mesurée au meilleur point	PBEP	346	Pa
Débit d'air maximal	Qmax	580,5	m3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	130,6	W
Puissance nominale du système d'éclairage	WL	6	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	108	Lux
Consommation électrique mesurée en mode veille	Po	-	W
Consommation d'énergie mesurée appareil éteint	Ps	0,4	W
Niveau sonore	LWA	72	dB
Coordonnées de contact Chal-Tec G mbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :

Chal-Tec UK limited
