MODE D'EMPLOI Sabrina Klarstein

Hersteller & Importeur (UK) 14

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.

Consignes de sécurité 42

Installation 44

Touches de commandes 47

Nettoyage et entretien 48

Résolution des problèmes 49

Fiche de données produit 50

Informations sur la protection de l'environnement 52

Informations sur le recyclage 52

Fabricant et importateur (UK) 52

FICHE TECHNIQUE

Numéro d'article	10033744, 10035287, 10035288
Alimentation	220-240 V ~ 50/60 Hz
Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10032843. Pour cela, consultez notre site Web : www.elektronik-star.fr

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

Préparation

Si vous avez une évacuation vers l'extérieur, vous pouvez installer la hotte comme indiqué sur l'illustration à droite. Le conduit d'extraction doit avoir un diamètre d'au moins 150 mm et être fait d'émail, d'aluminium ou d'un tuyau flexible résistant à la chaleur.

• Éteignez et débranchez l'appareil avant l'installation.
• La hotte doit être placée à une hauteur de 65 à 75 cm au-dessus de la table de cuisson.

Installation en extraction d'air

Remarque : Respectez les consignes de sécurité pour l'utilisation de l'appareil lorsque l'air est évacué vers l'extérieur. Si la hotte fonctionne simultanément avec un appareil qui tire son énergie d'une source autre que l'électricité, la dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 Bar).

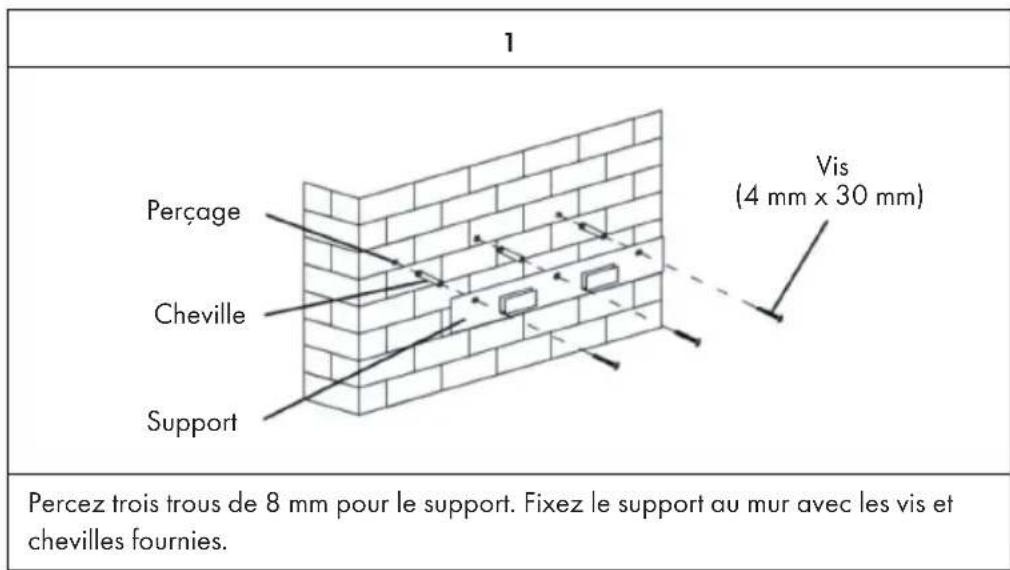

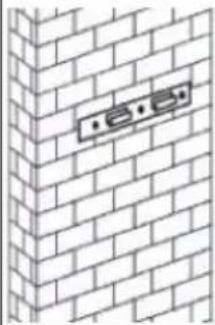

1 Perçage Cheville Support Vis (4 mm x 30 mm) Percez trois trous de 8 mm pour le support. Fixez le support au mur avec les vis et chevilles fournies.

3		4
Soulevez la hotte et accrochez-la sur le support.		Fixez la soupape unidirectionnelle à la sortie d'air de la hotte. Fixez ensuite le conduit d'extraction à la soupape unidirectionnelle.

Installation de la cheminée

Glissez la cheminée intérieure dans la cheminée extérieure (cheminée inférieure) et ajustez la hauteur au besoin. Mesurez la hauteur appropriée et percez deux trous de 8 mm pour la fixation de la bande de maintien. Ensuite, sécurisez la bande de maintien avec 2 vis.

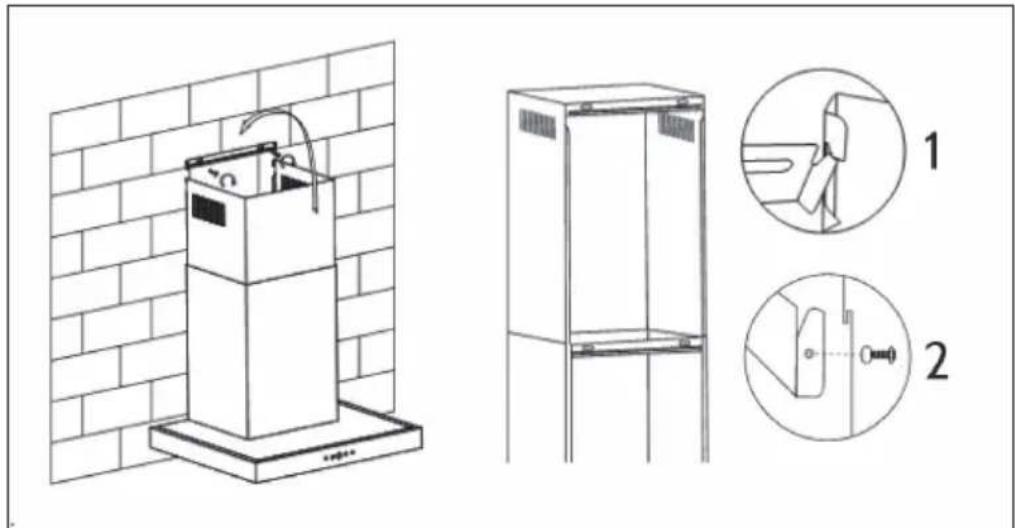

Vous avez deux possibilités pour le montage de la cheminée intérieure (voir illustration):

1 Après avoir percé les 2 trous et fixé le crochet, accrochez la cheminée intérieure par aux deux verrous latéraux (schéma 1).
2 Après avoir percé les 2 trous et fixé le crochet, fixez la cheminée intérieure par les deux trous latéraux à l'aide de 2 vis (schéma 2).

Installation en recirculation d'air

Si vous n'avez pas d'évacuation externe, vous n'avez pas besoin d'un tuyau d'extraction. Le reste de l'installation correspond à l'installation avec extraction. Installation de filtres à charbon actif

Remarque : le filtre à charbon actif (article numéro 10032843) ne fait pas partie de la livraison. Vous pouvez toutefois l'acheter en complément de votre hotte.

1	2
Le filtre à charbon actif permet à la hotte de filtrer et d'éliminer les odeurs désagréables de cuisine.	Pour installer le filtre, vous devez d'abord démonter le filtre à graisse. Appuyez sur la fermeture et abaissez-la.
3

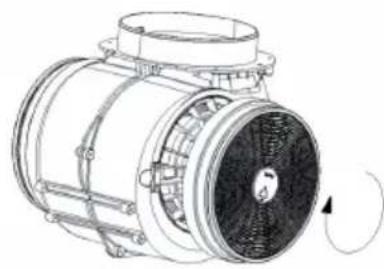

	Placez le filtre à charbon actif sur le ventilateur et tournez-le dans le sens des aiguilles d'une montre. Répétez la procédure de l'autre côté. Assurez-vous que le filtre est bien serré, sinon il pourrait se détacher et présenter un danger. Remarque : lorsque le filtre à charbon actif est installé, la puissance d'aspiration diminue légèrement.

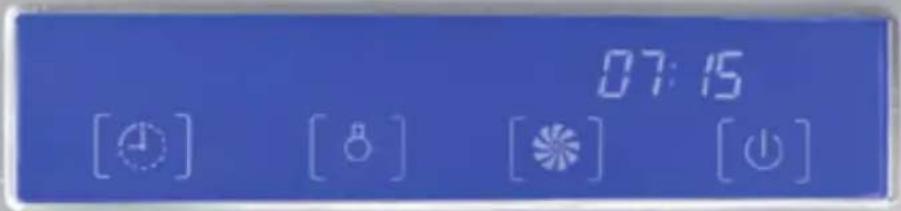

TOUCHES DE COMMANDES

	Appuyez sur cette touche pour allumer et éteindre l'appareil et le moteur.
	Lorsque l'appareil est sous tension, maintenez le bouton Timer enfoncé pour régler l'heure actuelle. Appuyez sur la touche d'éclairage pour régler les heures. Appuyez et maintenez enfoncée la touche d'éclairage pour régler rapidement les heures. Appuyez sur le bouton du ventilateur pour régler les minutes. Appuyez et maintenez enfoncé le bouton Ventilateur pour régler rapidement les minutes. Si l'heure est correctement réglée, appuyez sur le bouton Timer pour confirmer ou attendez 10 secondes que l'heure soit réglée automatiquement.
	Le ventilateur étant ombragé, appuyez sur la touche Timer pour régler la minuterie d'arrêt (1 à 60 minutes). Lorsque vous avez réglé la minuterie, attendez 10 secondes. L'heure réglée est alors automatiquement acceptée et la minuterie compte le temps écoulé. Dès que le temps réglé est écoulé, l'appareil passe automatiquement en mode veille.
	Lorsque l'appareil est allumé, appuyez brièvement sur la touche lumière pour allumer et éteindre la lumière.
	Lorsque le voyant est allumé, appuyez brièvement sur le bouton du ventilateur pour démarrer le moteur à haute vitesse. Appuyez plusieurs fois sur la touche pour régler la vitesse dans l'ordre suivant : Élevé > Moyen > Faible > Éteint > Élevé....

NETTOYAGE ET ENTRETIEN

Nettoyage mensuel du filtre à graisse

Nettoyez le filtre tous les mois pour éviter un risque d'incendie. Le filtre recueille la graisse, la fumée et la poussière et réduit ainsi l'efficacité de la hotte. Si le filtre n'est pas nettoyé, les restes de graisse s'y accumulent. Nettoyez le filtre avec de l'eau et un peu de liquide vaisselle et faites-le ensuite sécher à l'air.

Remplacement annuel du filtre à charbon actif

Si l'appareil est utilisé en mode de circulation d'air (non ventilée vers l'extérieur), le filtre à charbon actif doit être remplacé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.

Remplacer la lampe

1. Eteindre l'appareil et débrancher la fiche.
2. Retirer le couvercle de la lampe en desserrant les 2 vis.
3. Desserrer la lampe.
4. Remplacez la lampe par une lampe du même type.

RÉSOLUTION DES PROBLÈMES

Problème Cause possible	Solution
L'éclairage s'allume mais le ventilateur ne fonctionne pas.	Les pales de ventilation sont cassées.	Éteindre l'appareil et le faire réviser par une entreprise spécialisée.
	Le moteur est endommagé.
L'éclairage et le ventilateur ne fonctionnent pas.	L'ampoule est usagée. Remplacer l'ampoule par une autre équivalente.
	L'appareil est débranché. Brancher l'appareil.
L'appareil produit de fortes vibrations.	Les pales de ventilation sont cassées.	Éteindre l'appareil et le faire réviser par une entreprise spécialisée.
	Ne moteur n'est pas bien positionné
	L'appareil n'est pas bien fixé au mur.	Décrocher l'appareil et s'assurer que les fixations sont correctement installées.
L'aspiration est mauvaise. Écart trop important entre la hotte et la cuisinière.		Monter la hotte aspirante de telle manière à ce que l'écart avec la cuisinière soit compris entre 65 et 75 cm.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10033744, 10035287, 10035288
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		41,8 kWh/Année
Classe d'efficacité énergétique A
Efficacité dynamique des fluides FDE hood		28,3
Classe d'efficacité dynamique des fluides		A
Efficacité lumineuse LE	hood	53,2 Lux/W
Classe d'efficacité lumineuse A
Efficacité de séparation des graisses	GFBhood	83,4 %
Clase d'efficacité de capture des graisses		C
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		374,0 / 574,3 m3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		-	m3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		59 / 71	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	-	W
Consommation électrique en veille P s		0,34	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10033744, 10035287, 10035288
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		41,8 kWh/Année
Facteur d'extension de temps f 1,0
Efficacité dynamique des fluides FDE hood		28,3
Indice d'efficacité énergétique EEI hood		53,7
Débit d'air mesuré au meilleur point Q BEP		300,9	m^3/h
Pression d'air mesurée au meilleur point	PBEP	375	Pa
Débit d'air maximal	Q_max	574,3	m^3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	110,8	W
Puissance nominale du système d'éclairage	W_L	3	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	160	Lux
Consommation électrique mesurée en mode veille	P_o	0,34	W
Consommation d'énergie mesurée appareil éteint	P_s	-	W
Niveau sonore	L_WA	71	dB
Coordonnées de contact Chal-Tec G	GmbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
