Type de produit	Hotte aspirante décorative
Marque	Hoover
Modèle	HVSD9800B
Largeur	90 cm
Profondeur	50 cm
Hauteur	60-110 cm (ajustable)
Poids net	14 kg
Alimentation	220-240 V ~ 50 Hz
Puissance du moteur	220 W
Niveaux de vitesse	3 vitesses + intensif
Débit d'air max	650 m³/h
Niveau sonore max	68 dB(A)
Type d'éclairage	LED intégré
Puissance d'éclairage	2 x 3 W
Type de commande	Tactile électronique
Matériau du filtre à graisses	Aluminium lavable
Filtre à charbon inclus	Oui (recyclable)
Mode d'évacuation	Évacuation extérieure ou recyclage
Diamètre de sortie d'air	150 mm
Fonctions spéciales	Minuterie, arrêt automatique, voyant de saturation des filtres
Entretien et nettoyage	Filtres à graisses : laver tous les 2 mois au lave-vaisselle ; filtre à charbon : remplacer tous les 6-12 mois
Sécurité	Arrêt automatique de sécurité, protection thermique du moteur
Pièces détachées et réparabilité	Filtres, ampoules LED, moteur et carte électronique disponibles en pièces détachées

FOIRE AUX QUESTIONS - HVSD9800B HOOVER

Comment nettoyer les filtres à graisses de la hotte Hoover HVSD9800B ?

Les filtres à graisses doivent être retirés et lavés tous les 2 mois. Ils peuvent passer au lave-vaisselle à basse température (max 65°C). Séchez-les bien avant de les remettre.

Comment remplacer le filtre à charbon ?

Le filtre à charbon se trouve derrière le panneau décoratif. Déclipsez le panneau, retirez le filtre usagé et installez le nouveau. À remplacer tous les 6 à 12 mois selon l'usage.

Comment changer l'ampoule LED de la hotte ?

Débranchez l'appareil. Retirez le panneau décoratif, dévissez la douille de l'ampoule LED défectueuse et remplacez-la par une ampoule de même type (G4, 3W max). Réinstallez le panneau.

Pourquoi ma hotte fait-elle du bruit ?

Un bruit anormal peut provenir de filtres encrassés, d'un conduit d'évacuation obstrué, ou d'une installation non stable. Nettoyez les filtres et vérifiez le conduit. Si le bruit persiste, contactez le SAV.

Comment activer la fonction minuterie ?

Après avoir mis en marche la hotte, appuyez sur la touche Minuteur (horloge). La hotte s'éteindra automatiquement après 10 minutes. Vous pouvez régler la durée en appuyant plusieurs fois.

Puis-je utiliser la hotte en mode recyclage sans conduit ?

Oui, la hotte Hoover HVSD9800B peut fonctionner en recyclage. Elle est livrée avec un filtre à charbon. L'air est filtré puis renvoyé dans la cuisine via la sortie supérieure.

Comment réinitialiser le voyant de saturation des filtres ?

Après avoir nettoyé les filtres à graisses ou changé le filtre à charbon, maintenez enfoncée la touche Filtre (symbole de filtre) pendant 3 secondes jusqu'à ce que le voyant s'éteigne.

La télécommande est-elle incluse ?

Oui, la hotte Hoover HVSD9800B est livrée avec une télécommande infrarouge qui permet de contrôler les vitesses, l'éclairage et la minuterie à distance. Portée d'environ 5 mètres.

Comment installer la hotte en îlot ?

La hotte peut être installée en îlot (plafond). Utilisez le kit de fixation fourni et suivez le schéma d'installation. Veillez à ce que la hotte soit à au moins 65 cm au-dessus de la plaque de cuisson.

Quelle est la garantie de la hotte Hoover HVSD9800B ?

Hoover offre une garantie de 2 ans à compter de la date d'achat (pièces et main-d'œuvre). Conservez la facture. Pour les pièces consommables (filtres, ampoules), la garantie ne s'applique pas.

MODE D'EMPLOI HVSD9800B HOOVER

Sommaire

INTRODUCTION	12
Conseils pour la sécurité	13
Installation (Evacuation)	14
Installation (Recyclage)	18
Fonctionnement	19-20
Entretien	21
Dépannage	22
Cahier des charges	23
Service après ventes	23
Protection de l'environnement	24

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épuré. Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un montage facile.

En plaçant le marquage sur ce produit, nous déclarons, sous notre propre responsabilité, le respect de tous les exigences de sécurité européenne, de santé et d'environnementales énoncées dans la législation pour ce produit.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités
• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement.
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d’empêcher tout risque d’incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.
• Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles.
• l'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres

Combustibles

• La réglementation concernant le rejet de l'air doit être satisfaite
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas faire flamber sous la hotte
• La hotte n'est pas destinée à être installée au-dessus d'une plaque de cuisson ayant plus de quatre foyers de cuisson

Risque de choc électrique

• Cette hotte ne peut être branchée que sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié.
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l'installation, éteindre et débrancher l'appareil.

1. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

Lorsque la hotte et l'appareil alimenté en énergie autre que l'électricité fonctionnent en même temps, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10^-5 bar)

1. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

Pour le modèle en panneau incliné, avant l'installation, il faut percer 4 trous supplémentaires de 8mm et y placer les vis de fixation et vis de fermeture.

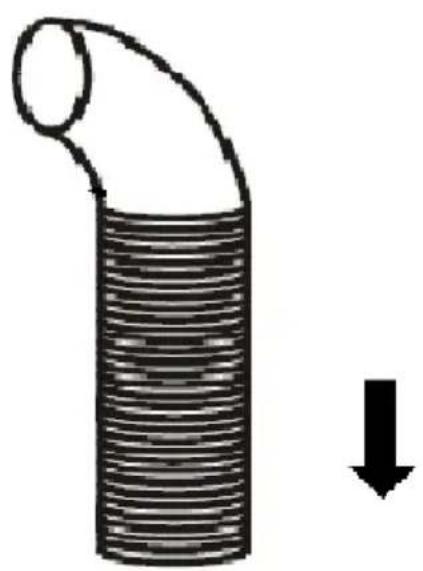

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'échappement est à fixer sur le clapet anti-retour comme indiqué ci-dessous

Tuyau d'évacuation

i Placer correctement le verre sur le dessus de la hotte. ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se fissure, il est recommandé de ne pas serrer les vis trop fortement.

i Mettre la cheminée intérieure dans la cheminée extérieure. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée. ii Faire glisser la cheminée pour ajuster la hauteur de la cheminée. Quand la hauteur souhaitée est atteinte, puis accrocher le support de fixation avec les vis comme la photo ci-dessous.

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptées.
2. Assemblez la hotte sur le support et fixez-la avec deux visses.

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe ».

Les filtres à charbon actif sont utilisés pour absorber les odeurs.

Pour installer le filtre à charbon actif, retirez dans un premier temps le filtre à graisse.

Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.

Description du bandeau de commande

Vitesse

du ventilateur

lumière

minuteur

LED afficher

récepteur infrarouge

nettoyage

off

Vitesse du ventilateur

Bouton pour changer la vitesse du moteur suivant cycle 'Low-Moyen-Haute-Off'

Lumière

Pour allumer ON et OFF

Minuteur

1. Réglage de l'heure de la journée

Quand hotte en mode veille (le moteur ne fonctionne pas), appuyez sur le bouton de la minuterie pour entrer dans le réglage de l'heure.

Appuyez sur la touche "vitesse du ventilateur" pour régler l'heure de la journée et appuyez sur la touche "Lumière" pour régler les minutes.

1. Réglage de la minuterie

Lorsque la hotte est en mode de fonctionnement, appuyez sur le bouton de la minuterie pour régler le compte à rebours.

Appuyez sur le bouton minuterie, une minute sera alors ajoutée au compte à rebours. Le compte à rebours max est de 60 minutes.

Récepteur infrarouge

Récepteur infrarouge pour la télécommande

Pour une meilleure utilisation de la télécommande, veuillez voir ci-dessous les zones de contrôle efficaces.

Nettoyage

Appuyez sur le bouton pendant 3 secondes pour activer le modèle de nettoyage, le panneau de verre sera ouvert mais le moteur ne fonctionne pas.

Maintenez cette touche enfoncée pendant 3 secondes pour éteindre la hotte. Panneau en verre se ferme.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

2. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

3. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte.

4. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte. Important : il est impossible de remplacer les ampoules individuellement, il faut donc se procurer les ampoules, les douilles et le câble en même temps. (LEDs : Max 1,5W)

Remplacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faites intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle
	Cordon d'alimentation débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faites intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop élevée	Ajustez la hauteur entre 65-75 cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive européenne 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur contribue à prévenir toute conséquence nuisible pour l'environnement et la santé. La simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager, il doit être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques.

Pour obtenir de plus amples détails au sujet du traitement, de l'élimination, et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
