VISEO 243DBD - Écran d'ordinateur PACKARD BELL - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Moniteur LCD
Taille de l'écran	24 pouces
Résolution	1920 x 1080 pixels (Full HD)
Type de dalle	IPS
Temps de réponse	5 ms
Fréquence de rafraîchissement	60 Hz
Connectivité	HDMI, VGA, DVI
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	54.4 x 39.3 x 22.5 cm (avec support)
Poids	5.5 kg
Fonctions principales	Mode éco, réglage de la luminosité, rotation de l'écran
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le service après-vente Packard Bell
Garantie	2 ans
Informations générales	Idéal pour un usage bureautique et multimédia, faible consommation d'énergie

FOIRE AUX QUESTIONS - VISEO 243DBD PACKARD BELL

Comment résoudre les problèmes d'affichage sur le Packard Bell Viseo 243DBD ?

Vérifiez que le câble vidéo est correctement connecté à l'écran et à l'ordinateur. Assurez-vous que l'écran est allumé et que la source d'entrée est correctement sélectionnée. Si le problème persiste, essayez de redémarrer l'ordinateur ou de tester l'écran avec un autre appareil.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'écran est branché sur une prise électrique fonctionnelle. Assurez-vous que le bouton d'alimentation de l'écran est en position 'ON'. Si l'écran ne s'allume toujours pas, testez avec un autre câble d'alimentation.

Comment ajuster la luminosité et le contraste de l'écran ?

Utilisez les boutons de menu situés sur le panneau de l'écran pour accéder aux paramètres d'affichage. Naviguez jusqu'à l'option de luminosité et de contraste pour les ajuster selon vos préférences.

L'écran affiche des couleurs incorrectes, que faire ?

Vérifiez que le câble vidéo est correctement connecté. Accédez aux paramètres d'affichage via le menu de l'écran et réinitialisez les paramètres de couleur. Si le problème persiste, essayez de connecter l'écran à un autre ordinateur.

Comment nettoyer l'écran de mon Packard Bell Viseo 243DBD ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs ou d'appliquer directement le liquide sur l'écran.

L'écran émet des bruits étranges, que faire ?

Si l'écran émet des bruits, débranchez-le immédiatement et vérifiez les connexions. Si le bruit persiste après avoir rebranché l'écran, il est recommandé de contacter le service client pour une assistance technique.

Comment régler les paramètres de résolution de l'écran ?

Accédez aux paramètres d'affichage de votre ordinateur. Sous 'Résolution d'écran', sélectionnez la résolution recommandée pour le Packard Bell Viseo 243DBD, qui est généralement 1920 x 1080.

Y a-t-il une garantie pour le Packard Bell Viseo 243DBD ?

Oui, le Packard Bell Viseo 243DBD est généralement couvert par une garantie de deux ans. Veuillez vérifier les documents fournis lors de l'achat pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI VISEO 243DBD PACKARD BELL

Moniteur LCD Packard Bell

Manuel d'utilisation

Droits d'auteur © 2013. Acer Incorporated. Tous droits réservés.

Guide d'utilisation du moniteur LCD Packard Bell
Première publication: 04/2013

Des modifications peuvent être apportées de temps à autre aux informations contenues dans cette publication sans obligation d'en notification qui que ce soit. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel ou dans des documents et publications complémentaires. Cette société ne fournit aucune espèce de garantie expresse ou implicite, relative à aucune des informations contenues dans ce manuel et n'offre notamment aucune garantie d'aucune sorte quant à la valeur marchande de ce produit ou son déquation à une application particulière.

Enregistrez le numéro de série, la date d'achat, et le numéro du modele dans l'espace prévu ci-dessous. Le numéro de série et le numéro de modele sont imprimés sur l'étiquette collée sur le chassi. Toutles des correspondances concernant cette unité doivent inclure ces informations.

Toute reproduction, mise en mémoire de ce manuel sur un support quelconque, ainsi que toute transmission, parquelque procédé que ce soit, de manière électronique ou mécanique, par photocopie ou enregistrement et autres sont interdites sans l'autorisation écrite préalable d'Acer Incorporated.

Guide d'utilisation du moniteur LCD Packard Bell

Modèle:
No. de série:
Date d'achat:
Lieu d'achat:

Packard Bell et le logo Packard Bell sont des marques déposées de Acer Incorporated. Toutes les autres marques et marques déposées ne sont utilisées ici que pour un but d'identification et sont la propriété de leurs sociétés respectives.

Informations pour votre sécurité et votre comport

Consignes de Sécurité

Lisez attentivement ces instructions. Conserve ce document pour des références futures. Conformez-vous aux consignes et averissements indiqués sur cet apparéil.

REMARQUES PARTICULIERES SUR LES MONITEURS LCD

Il est normal que les symptômes suivant se produit en utilisant le monitér LCD, ils n'indiquent aucun problème.

• En raison de la nature des lampes fluorescentes, l'image à l'écran peut être instable lors de la première utilisation. Éteignez, puis rallumez votre écran pour vous assurer de faire disparaitre ce problème d'instabilité de l'image.
  Il est possible que la luminosité à l'écran soit légèrement irrégulière, elle dépend du motif de bureau que l'on utilise.
  L'écran LCD possède 99,99% ou plus de pixels efficaces. Il peut composer un maximum de 0,01% pixels défectueux, qui peuvent se caractériser par un pixel manquant ou constamment allumé.
  Il est dans la nature des écrans LCD qu'une image rémanente de l'écran précédent reste après un changement d'image, surtout si cette image est restée affichée à l'écran pendant plusieurs heures. Dans ce cas-là, l'écran redeviendra normal lentement en changeant d'image ou en éteignant le moniteur pendant plusieurs heures.

NETTOYAGE DU MONITEUR

Suivez attentivement les consignes ci-dessous lors du nettoyage du moniteur :

• Débranche toujours le moniteur avant de le nettoyer.
  Utilisez un chiffon doux pour essuyer l'écran ainsi que l'avant et les côtés du coffret.

iv

Accessibilité

Veiliez à ce que la prise d'alimentation dans laquelle vous branchez le cordon d'alimentation soit facilement accessible et assurez-vous qu'elle est placée aussi après de l'opérateur du matériel que possible. Quand vous nevez débrancher l'alimentation vers l'appareil, assurez-vous de débrancher le cordon d'alimentation de la prise électrique.

Ecoute sécurisée

Suivez ces instructions, qui sont suggérées par des experts de l'audition pour protégér vos oreilles.

• Augmentez progressivement le volume jusqu'à ce que vous l'entendiez clairement etcomfortablement et sans déformation.
• Àprous avoir régèle le niveau du volume, ne l'augmentez pas une fois que vos oreilles se sont ajustées.
• Limitez la durée d'écoute de musique à un volume élevé.
  Evitez d'augmenter le volume pour bloquer lessons environnants.
  Baissez le volume si vous ne pouvez pas entendre lesgens qui parlent autour de vous.

Avertissements

• Ne pas utiliser ce produit après une source d'eau.
• Ne placez pas ce produit sur un chariot, un pied ou une table instable. Si le produit tombe, cela risque de l'endommager gravement.
• Des fentes et des ouvertures sont prévues pour la ventilation afin d'assurer un fonctionnement fiable du produit et pour le protégger d'une éventuelle surchauffe. Il ne faut pas bloquer ou couvir ces ouvertures. L'appareil ne doit jamais être placé sur un lit, un divan, une couverture ou toute autre surface similaire susceptible d'obstruer les ouvertures. Ne place jamais ce produit à proximé ou au-dessus d'un radiateur, d'un registre de chaleur ou d'une installation incorporee, à moins d'une ventilation appropriée.

• Ne poussez jamais d'objets quels qu'il soient dans ce produit à travers les fentes du boîtier, car ils peuvent toucher des points de tension dangereuse ou des pieces « court-circuitées » qui pouraient entraîner un incendie ou une électrocution. Ne renversez jamais de liquide quel qu'il soit sur le produit.
  Pour éviter d'endommager les composants internes et prévenir la fuite de la batterie, ne placez pas l'appareil sur une surface vibrant.

• Ne l'utilise jamais dans des environnementes sportifs, d'exercice ou avec des vibrations qui pourraient probablement cause des courts-circuits inopinés ou endommager les composants internes.

Utilisation de l'alimentation électrique

L'alimentation électrique de l'appareil doit être conforme aux caractéristiques figurant sur l'étiquette d'identification. En cas de doute, consultez votre revendeur ou la Compagnie d'électricité appropriée.
- Ne placez aucun objet sur le cordon d'alimentation et installez l'appareil en dehors des zones de passage.
Lors de l'utilisation eventuelle d'une rallonge, assurez-vous que l'ampérage total des apparèils reliés par la rallonge reste dans les limites admises. De même, vérifie que l'ampérage de tous les apparèils reliés à une@meme prise secteur ne dépasse pas la valeur du fusible.
- Ne surchargez pas une prise électrique ou une barrette multiprise en branchant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la capacité du circuit dérivé. Si des barrettes multipises sont utilisées, la charge ne doit pas dépasser 80% de la capacité en entrée de la barrette multiprise.
Le cordon d'alimentation est équipé d'une prise mise à la terre à trois fils. La prise ne peut s'insérer que dans une prise secteur mise à la terre. Assurez-vous que la prise secteur est correctement mise à la terre avant d'insérer le cordon d'alimentation. N'insérez pas la prise dans une prise secteur non mise à la terre. Contactez votreElectricien pour des détails.

Avertissement! La broche de mise à la terre est une fonctionnalité de sécurité. L'utilisation d'une prise secteur qui n'est pas correctement mise à la terre présente un risque d'électrocution ou de blessure.

Remarque: La broche de mise à la terre fournit également une bonne protection contre les bruits imprévus produits par d'autres apparèils électriques qui peuvent interférer avec les performances de cet apparéil.

Utilisez uniquement le type approprié de cordon d'alimentation (fourni dans la boîte d'accessoires) pour cet apparéil. Il doit être détachable, de type : Listé UL/certifié CSA, type SPT-2, classé 7 A 125 V minimum, approvéd VDE ou équivalent. La longueur ne doit pas dépasser 4,6 mètres (15 pieds).

vi

Maintenance de l'appareil

N'essayez jamais de réparer vous-même cet apparéil : l'ouverture ou la dépose du panneau supérieur vous exposer à divers risques, électrocution notamment. L'entretien doit être confié à un spécialiste.

Débranchez cet apparéil de la prise murale et référez le service d'entretien à du personnel d'entretien qualifié dans les cas suivants :

la fiche ou la prise d'alimentation est endommagée, coupée ou éraillée.
- un liquide a été renversé dans le produit
le produit a ete exposé à la pluie ou de I'eau
- le produit est tombé ou le boîtier est endommagé
- le produit présente un changement de performance net qui indique qu'il faut une opération d'entretien
- le produit ne fonctionne pas normalement en suivant les instructions d'opération

Remarque : Effectuez uniquement les réglages indiqués dans les consignes d'installation ; d'autres réglages incorrects risquent de provoquer des dommages nécessitant l'intervention prolongée d'un technicien qualifié.

Environnement avec des risques d'explosion

Éteignez votre apparéil dans un environnement avec des risques d'explosion et respectez toutes les instructions ou signalement du site. Des environnements avec des risques d'explosion comprendtent les zones où il serait normalement recommandé d'arrêter le moteur de votre vehicule. Des étincelles dans de telles zones pourrait cause une explosion ou un incendie et entraîner des dommages corporels ou un décès. Éteignez l'appareil à proximité des pompes à essence dans les stations service. Respectez les restrictions sur l'utilisation des équipements radio dans les zones de dépôt, de stockage ou de distribution d'essence, les usines chimiques, ou dans les endroits ou des explosions sont en cours. Les zones possédant des risques d'explosion sont généralement, mais pas toujours indiquées. Ces zones comprendtent les zones sous le point des bateaux, les centres de stockage ou de transfert des produits chimiques, les vehicules qui utilisent du gaz de petrole liquéfié ( comme le propanee ou le butane) et les zones où l'air peutContainir des particules ou des produits chimiques, comme de la poussière, des grains ou de la poudre métallique.

Informations de sécurité supplémentaires

Votre apparéil et ses améliorations peuvent contérer des petits composants. Éloignez-les des jeunes enfants.

Information de recyclage des équipements informatiques.

Acer est fortement engagé dans la protection environnementale et pense que le recyclage, sous forme de récapération et de mise au rebut des équipements usages, est une des priorités principales de la société pour réduire la charge pour l'environnement.

À Acer, nous sommes très conscience des effets environnementaux de notre activité et nous nous efforçons d'identifier et de fournir les activités procédures de travail pour réduire l'impact environnemental de nos produits.

Pour plus d'informations et de l'aide pour le recyclage, veuillez visitor ce site Web : http://www.acer-group.com/public/Sustainability/.

Visitez www.acer-group.com pour des informations complémentaires sur les fonctions et les bénéfices de nos produits.

Instructions de mise au rebut.

Ne jetez pas cet apparéil électronique à la poubelle lors de sa mise au rebut. Pour minimiser la pollution et assurer une protection maximale de l'environnement global, veuillez la recycler. Pour plus d'information sur les réglementations sur les déchets d'équipements électriques et électroniques (DEEE), visitez http://www.acer-group.com/public/Sustainability/.

Déclaration sur les pixels de l'écran LCD

L'écran LCD est produit avec des techniques de fabrication à haute précision. Néanmoins, certains pixels parfois avoir des ratés ou apparaitre comme étant des points noirs ou rouges. Ceci n'a pas d'impact sur l'image enregistrée et ne constitue pas un dysfonctionnement.

Ce produit est livré activé pour la gestion de l'alimentation :

• Activer le mode de Sommeil de l'affichage après 15 minutes d'inactivité.
• Activer le mode de Sommeil de l'ordinateur après 30 minutes d'inactivité
• Réveiller l'ordinateur depuis le mode de Sommeil en appuyant sur le bouton d'alimentation.

viii

Conseils et informations pour une utilisation comfortable

Les utilisateurs d'informatique peuvent se plaindre de fatigue visuelle et de mots de tete après une utilisation prolongée. Les utilisateurs ont également un risque de blessure physique après de longues heures de travail devant un ordinateur. De longues périodes de travail, une mauvaise position, de mauvaises habitudes de travail, des conditions de travail inadaptées, la santé personnelle et d'autres facteurs augmentent fortement le risque de blessure physique.

Une utilisation incorrecte de l'ordinateur peut causeur un syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres problèmes musculaires et osseux. Les symptomes suivants peuvent apparaître dans les mains, les poignets, les bras, les epaules, le cou ou le dos :

• une sensation d'engourdissement, de brûlle ou de fourmillement
• un endolorissement, une algie ou une sensibilité
• une douleur, une tumefaction ou une inflammation
• une raideur ou une crampe
  un froid ou une faiblesse

Si vous avez ces symptômes ou tout autre géné et/ou douleur récurrentes ou persistantes en rapport avec l'utilisation de l'ordinateur, consultez un docteur immédiatement et informez le service de santé et de sécurité de votre entreprise.

La section suivante donne des conseils pour une utilisation plus comfortable de l'ordinateur.

Trouver votre zone de comport

Trouvez votre zone de comport en ajustant l'angle de vue du moniteur, en utilisant un repose-pied ou en élevant votre position assise pour obtenir un comport maximal. Respectez les conseils suivants :

ne restez pas trop longtemps dans une position fixe
évitez d'être avachi vers l'avant et/ou penché en arrrière
- levez-vous et marchez un peu régulièrement pour réduire la fatigue musculaire de vos jambes

Soin à apporter à votre vue

De longues heures de vision, en portant des lunettes ou lentilles incorrectly, avec du reflet, une lumière excessive, des écrans mal réglos, des polices très petites et des affichages avec faible contraste pourraient fatiguer vos yeux. Les sections suivantes fournissent des suggestions pour réduire la fatigue visuelle.

Yeux

• Reposez vos yeux féquèment.
• Faites faire des coupures à vos yeux régulierement en regardant à côté du moniteur et en faisant le point sur un point distant.
• Clignez fréquement les yeux pour leur éviter de secher.

Affichage

• Maintenez votre affichage propre.
• Gardez vous tete à un niveau plus haut que le bord supérieur de l'affichage pour que vos yeux regardent vers le bas lorsque vous regardez au milieu de l'affichage.
• Ajustez la luminosité et/ou le contraste à un niveau comfortable pour améliorer la lisibilité du texte et la clarté des graphiques.

• Eliminez l'éclat et les réflexions en :

• plaçant votre affichage de manière à ce que le côté soit face à la fenêtre ou toute autre source de lumière

• réduisant la lumière de la pierces en utilisant des ridesaux, des stores ou des volets
• utiliser une lampe articulée
• changeant l'angle de vue de l'affichage
• utiliser un filtré pour réduire le reflet

• utiliser un viseur d'affichage, comme un morceau de carton débordant du bord supérieur de l'affichage

• évitant d'ajuster votre affichage à un angle de vue anormal.

• évitant de regarder des sources de lumière brillante, comme une fenêtre ouverte, pendant de longues périodes de temps.

Prendre de bonnes habitudes de travail

Prenez les bonnes habitudes de travail suivantes pour une utilisation plus reposante et productive de l'ordinateur :

• faites des petites coupures régulièrement et souvent.
• faites des exercices d'étirement.
• respirez de l'air extérieur aussi souvent que possible.
• faites des exercices régulièrement et conservez un corps en bonne santé.

Déballage 1
Fixer/Retirer l'embase 2
Réglage de la position de l'écran 2
Branchement de l'adaptateur et du cordon d'alimentation 3
Précautions relatives à la sécurité 3
Nettoyage de votre moniteur 3
Economie d'energie 4
DDC 4
Allocation des broches du connecteur 5
Tableau de fréquences standards 7

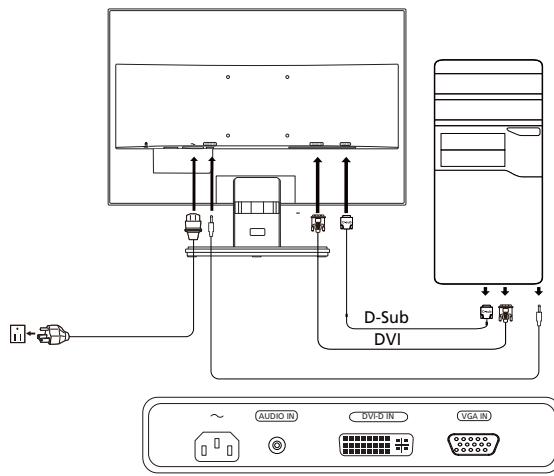

Installation 8
Commandes utiliseur 9
Dépannage 15

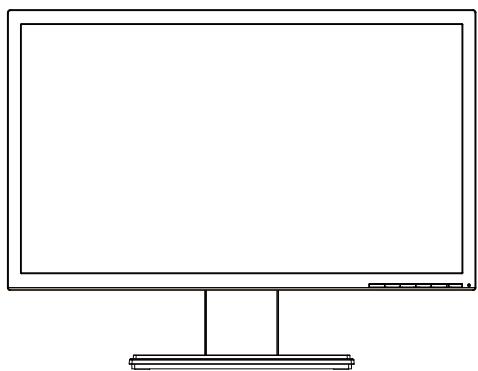

Déballage

Lors du déballage, vérifie la présence des éléments suivants et conservez les emballages d'origine pour le cas où vous devriez renvoyer ou transporter ultérieurement le moniteur.

• Moniteur à cristaux liquides

Cordon d'alimentation secteur

• Cable D-SUB (en option)

• Câble DVI (en option)

Guide de démarrage rapide

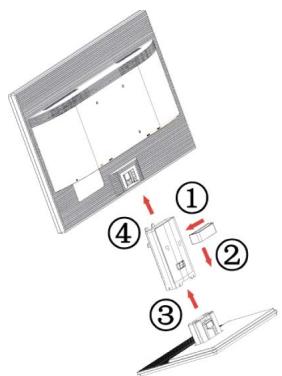

Remarque: Retirez le moniteur et sa base de l'emballage. Retournez le moniteur avec précaution sur une surface stable - utilisez du tissus pour éviter que l'écran soit rayé.

1:

Fixez le bras du support du moniteur à la base.

2:

Assurez-vous que la base est verrouillée sur le bras du support du bleisser.

Réglage de la position de l'écran

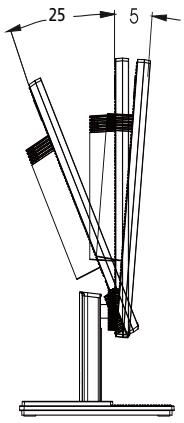

Pour obtenir la meilleure position de visualisation, vous pouvez ajuster

l'inclinaison du moniteur en saississant ses bords à deux mains, comme indiqué dans l'illustration ci-dessous.

L'inclinaison peut être ajustée de 25 degrés vers le haut ou de 5 degrés vers le bas, comme l'indique la flèche.

FR-2

Branchement de l'adaptateur et du cordon d'alimentation

Assurez-vous tout d'abord que le type de cordon d'alimentation utilisé convient à votre site.
- Ce moniteur est doté d'un boîtier d'alimentation universel lui permettant de fonctionner dans des régions équipées en 100/120 V CA ou 220/240 V CA. Aucun réglage n'est requis de la part de l'utilisateur.
- Branchez une extrémité du cordon d'alimentation au connecteur d'alimentation et l'autre extrémité à une prise secteur CA appropriée.
Pour les apparèils fonctionnant en 120 V CA : Utilisez un jeu de cordons agréé par l'UL, à fil de type SVT et fiche de type SP-12N ,10 A/125 V.
- Pour les apparèils fonctionnant en 220/240 V CA (en dehors des États-Unis) : Utilisez un ensemble composé d'un cordon H05VV-F et d'une fiche de type SP-021A 10 A/250 V. Cet ensemble doit être conforme aux normes de sécurité en vigueur dans le pays dans lequel le matériel est installé.

Précautions relatives à la sécurité

• Évitez de placer le moniteur ou tout autre object lourd sur le cordon d'alimentation, pour empêcher tout dégât au niveau du cable.
• N'exposez pas le moniteur à la pluie, à une humidité excessive, ni à la poussière.
• N'obstruez pas les fentes et ni les ouvertures situées sur le moniteur. Placez toujours le moniteur dans une piece suffisamment aérée.
• Évitez de placer le moniteur sur un fond clair ou à un emplacement où les rayons du soleil ou une autre source de lumière pourraient se reflérer sur l'écran. Placez le moniteur juste en dessous du niveau des yeux.
• Manipuez le moniteur avec précaution lors d'eventuels déplacements.
  L'ecran étant fragile, évitez les chocs et les rayures.

Nettoyage de votre moniteur

Suivez attentivement les consignes ci-dessous lors du nettoyage du moniteur.

• Débranche toujours le moniteur avant de le nettoyer.
• Utilisez un chiffon doux pour essuyer l'écran ainsi que l'avant et les côtés du coffret.

Economie d'énergie

État	Lampe DEL
ON (allumé)	Blanc
Active OFF (Désactivez)	Clignote

DDC

Pour faciliter l'installation, le moniteur peut utiliser la fonction Plug and Play si votre système prend également en charge le protocole DDC. DDC (Display Data Channel) est un protocole de communication dans lequel le moniteur informe automatiquement le système hote de ses capacités, par exemple des résolutions prises en charge et de la fréquence correspondante. Ce moniteur prend en charge les normes DDC2B.

Allocation des broches du connecteur

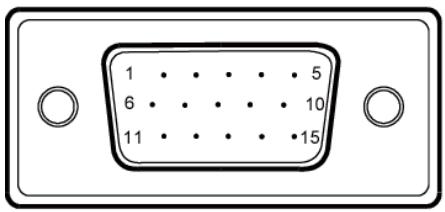

Câble de signal d'affichage couleur à 15 broches

BROCHE N°	DESCRIPTION	BROCHE N°	DESCRIPTION
1.	Rouge	9.	+5V
2.	Vert	10.	Masse logique
3.	Bleu	11.	Mise à la terre du moniteur
4.	Mise à la terre du moniteur	12.	Données de série CND
5.	Retour CND	13.	Sync-H
6.	R-Masse	14.	Sync-V
7.	V-Masse	15.	Horloge série - CND
8.	B-Masse

Câble de signal d'affichage couleur à 24 broches*

BROCHE	Signification	BROCHE	Signification
1.	TMDS données 2-	13.	NC
2.	TMDS données 2+	14.	Alimentation +5V
3.	Écran TMDS données 2/4	15.	Masse logique
4.	NC	16.	Détection de branchement à chaud
5.	NC	17.	TMDS données 0-
6.	Horloge DDC	18.	TMDS données 0+
7.	Données CND	19.	Écran TMDS données 0/5
8.	NC	20.	NC
9.	TMDS données 1-	21.	NC
10.	TMDS données 1+	22.	Écran d'horloge TMDS
11.	Écran TMDS données 1/3	23.	Horloge+ TMDS
12.	NC	24.	Horloge- TMDS CND

• sur certains modèles uniquement

Tableau de fréquences standards

	Mode	Résolution
1	VGA	640 x 480	60	Hz
2	MAC	640 x 480	66.66	Hz
3	VESA	720 x 400	70	Hz
4	SVGA	800 x 600	56	Hz
5	SVGA	800 x 600	60	Hz
6	XGA	1024 x 768	60	Hz
7	XGA	1024 x 768	70	Hz
8	VESA	1152 x 864	75	Hz
9	SXGA	1280 x 1024	60	Hz
10	VESA	1280 x 720	60	Hz
11	WXGA	1280 x 800	60	Hz
12	WXGA+	1440 x 900	60	Hz
13	WSXGA+	1680 x 1050	60	Hz
14	UXGA	1920 x 1080	60	Hz

Installation

Pour installer le moniteur sur votre système hôte, suivez la procédure CIDESSOUS :

Procedure

1. 1-1 Connectez le cable video

a. Assurez-vous que le moniteur et l'ordinateur soient bien eteints.
b. Connectez le cable video à l'ordinateur.

1-2 Connectez le cable numérique (Modèle double entrée uniquement)

a. Assurez-vous que le moniteur et l'ordinateur soient bien eteints.
b. Connectez l'une des extrémités du cable DVI 24 broches sur l'arrière du moniteur et connectez l'autre extrémité sur le port DVI de l'ordinateur.

1. Branchez le cable audio (Modèle avec une entrée audio seulement) (en option).
2. Connectez le cordon d'alimentation

Connectez le cordon d'alimentation sur le moniteur, puis sur une prise électrique CA correctement reliée à la terre.

1. Rallumez le moniteur et l'ordinateur

Rallumez tout d'abord le moniteur, puis l'ordinateur.

Cette série est très importante.

1. Si le moniteur ne fonctionne pas correctement, reportez-vous à la section concernant la localisation des pannes afin de diagnostiquer le problème.

Commandes utiliseur

Contrôles basiques

Interrupteur d'alimentation / Voyant d'alimentation :

Permet la mise sous tension ou hors tension.

S'allume pour indiquer la mise sous tension.

/ Moins/Plus :

Si le menu OSD est actif, appuyez le bouton Moins ou Plus pour basculer entre les options du menu OSD.

MENU Fonctions OSD :

Appuyez sur ce bouton pour activer le menu OSD.

AUTO Réglage automatique :

Appuyez sur ce bouton pour activer la fonction de réglage automatique. La fonction de réglage automatique sert à définir HPos, VPos, fréquence et mise au point.

Empowering (autorisation):

Appuyez sur la touche Empowering (autorisation) pour ouvrir le menu OSD eColor Management et acceder aux modes de scenarios.

Instructions d'utilisation

Étape 1: Appuyez la «touche » e pour ouvrir le menu OSD de eColor Management et accéder aux modes de scenario

Étape 2: Appuyez "▲" ou "▶" pour sélectionner le mode

Étape 3: Appuyez la touche « Auto » pour confirmer le mode et exécuter l'Auto Adjust (ajustement automatique)

Fonctionnalités et bénéfices

Icône de menu principal	Icône de menu secondaire	Élement de menu secondaire	Description
	N/A	Utilisateur	Défini par l'utilisateur. Les paramètres peuvent être ajustés pour répondre à toute situation
	N/A	Mode ÉCO	Ajuste les paramètres pour réduire la consommation électrique.
	N/A	Mode standard	Paramètres par défaut. Reflète la capacité de l'affichage natif
	N/A	Mode graphique	Améliore les couleurs et met en valeur les détails fins. Les images et les photographies apparaissent avec des couleurs vives et des détails nets.
	N/A	Mode film	Affiche les scènes dans les détails les plus clairs. Présente de superbes images, même dans des environnementés peu éclairés.

Remarque: Le contenu suivant est une reférence générale seulement.

Les specifications réelles peuvent être différentes.

Le menu OSD peut être utilisé pour ajuster les paramètres de votre monitateur LCD.

Appuyez sur la touche MENU pour ouvrir le menu OSD. Vous pouvez utiliser le menu OSD pour ajuster la qualité de l'image, la position du menu et des paramètres généraux. Pour les paramètres avancés, veuillez consulter la page suivante:

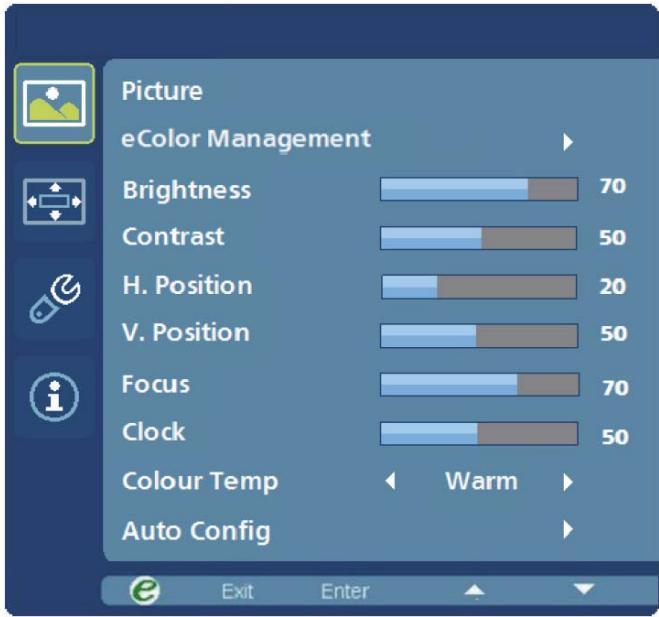

Ajuster la qualité de l'image

1 Appuyez sur la touche MENU pour faire apparaitre le menu OSD.
2 Avec les touches / , Sélectionnez Image dans le menu OSD. Puis naviguez à l'élement de l'image que vous souhaitez ajuster.
3 Utilisez les touches / pour ajuster les échelles mobiles.
4 Le menu Image peut être utilisé pour ajuster les réglages de Luminosité, Contraste, Temp couleur, Config auto et d'autres qualités en rapport avec l'image.

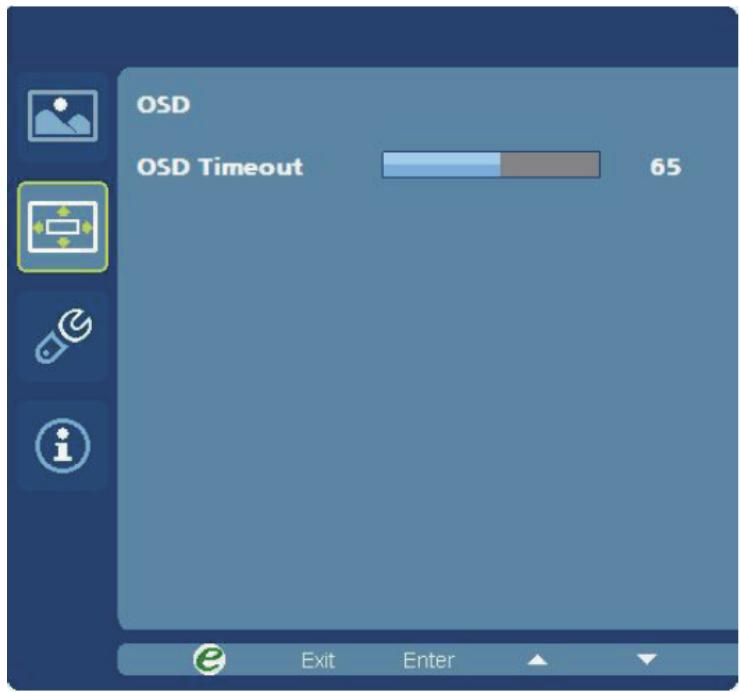

Ajuster la position du menu OSD

1 Appuyez sur la touche MENU pour faire apparaitre le menu OSD.
2 Avec les touches de direction, Sélectionnez OSD dans le menu affché à l'écran. Puis naviguez jusqu'à la fonction que vous souhaitez ajuster.

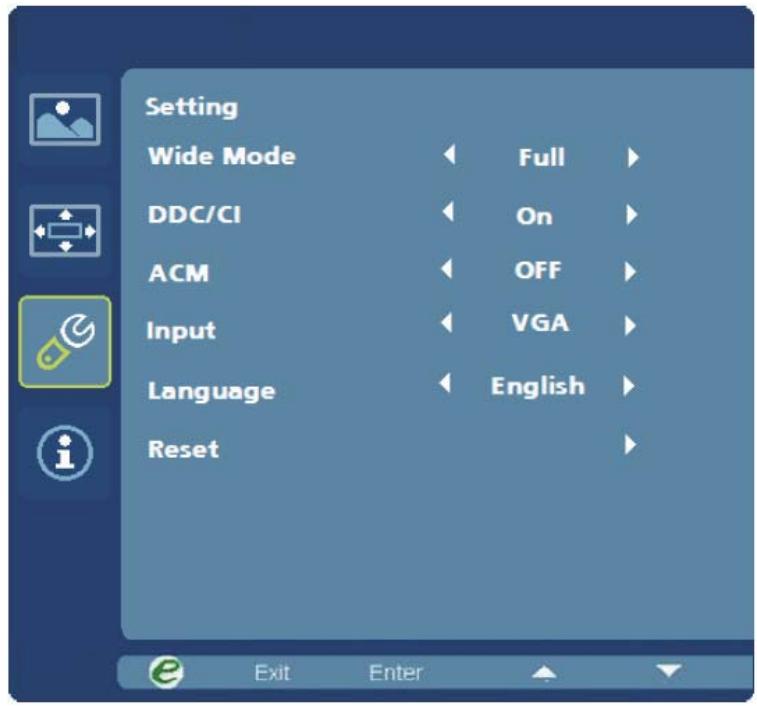

Ajuster le parametre

1 Appuyez sur la touche MENU pour faire apparaitre le menu OSD.
2 Avec les touches / , Sélectionnez Réglages dans le menu OSD. Puis naviguez jusqu'à la fonction que vous souhaitez ajuster.
3 Le menu Réglages peut être utilisé pour ajuster la langue du menu de l'écran et d'autres paramètres importants.

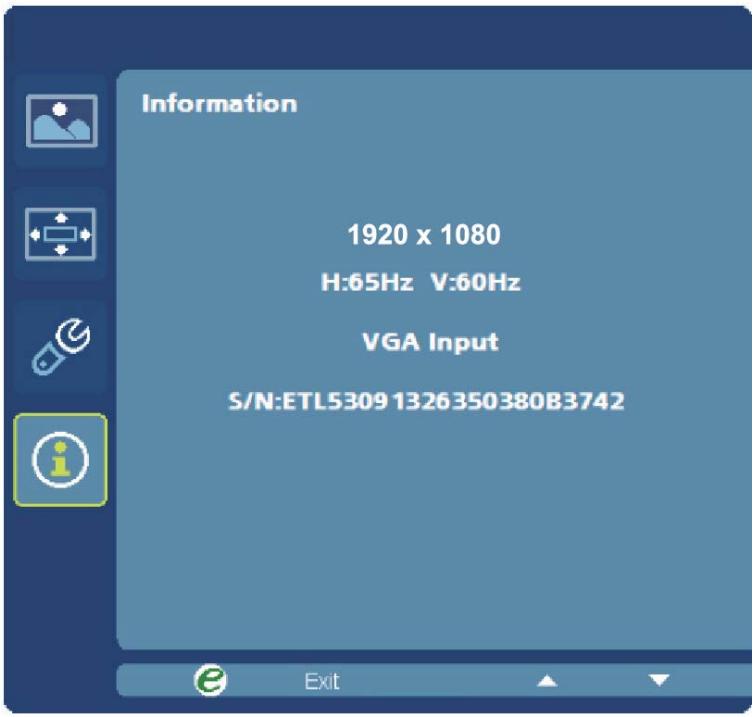

Informations sur le produit

1 Appuyez sur la touche MENU pour faire apparaitre le menu OSD.
2 Avec les touches / , Sélectionnez Information dans le menu OSD. Alors les informations de base du moniteur LCD s'afficheront pour l'entrée actuelle.

Dépannage

Avant d'envoyer votre moniteur à cristaux liquides en réparation, vérifie la liste de dépannage ci-dessous afin de tenter de diagnostiquer le problème rencontres.

(Mode VGA)

Problème	État en cours	Solution
Pas d'image	Voyant DEL allumée	À l'aide de l'affichage à l'écran, réglez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
	Voyant DEL étenteint	Vérifiez l'interrupteur d'alimentation.
		Verifiez que le cordon d'alimentation CA est correctement relié au moniteur.
	Voyant DEL de couleur amberbe	Vérifiez que le cable du signal video est correctement branché à l'arrêté du moniteur.
		Vérifiez que l'ordinateur est sous tension.
Image anormale	Image instable	Vérifiez si les specifications de l'adaptateur graphique et du moniteur sont conformes, le contraire pouvant occasionner une mauvaise correspondance de fréquence du signal d'entrée.
	Affichage manquant, décalé au centre, trop petit ou trop grand pour la talle d'affichage	À l'aide de l'affichage à l'écran, réglez RESOLUTION, TAILLE HOR., PHASE, POSITION HOR. et POSITION VERT. avec des signaux non standard.
		À l'aide de l'affichage à l'écran, en cas d'absence d'image plein écran, sélectionnez une autre résolution ou un autre décai de rafraîchissement vertical.
		Vous doivent attendre quelques secondes après avoir ajusté la taille de l'image avant de modifier ou de déconnecter le signal, ou demettre le moniteur hors tension.
Son anormal (Modèle avec une entrée audio seulement) (en option)	Pas de son, ou le niveau du son est trop bas	Vérifier si le cable son est connecté au PC serveur.
		Vérifiez si le réglage du volume du PC hôte est sur la position minimum et essayez d'augmenter le niveau du volume.

(Modèles DVI)

Problème	État en cours	Solution
Pas d'image	Voyant DEL allumée	À l'aide de l'affichage à l'écran, réglez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
	Voyant DEL étenteint	Vérifiez l'interrupteur d'alimentation.
		Verifiez que le cordon d'alimentation CA est correctement relié au moniteur.
	Voyant DEL de couleur autre	Vérifiez que le cable du signal video est correctement branché à l'arrête du moniteur.
		Vérifiez que l'ordinateur est sous tension.
Son anormal (Modèle avec une entrée audio seulement) (en option)	Pas de son, ou le niveau du son est trop bas	Vérifier si le cable son est connecté au PC serveur.
		Vérifiez si le réglage du volume du PC hôte est sur la position minimum et essayez d'augmenter le niveau du volume.
