Type de produit	Kit de basculement électrique pour ensacheur
Marque	HUSQVARNA
Modèle	ELECTRIC DUMP SYSTEM KIT
Utilisation	Pour tracteurs de jardin équipés d'ensacheur
Alimentation	Batterie 12 V du tracteur
Composants inclus	Actionneur électrique, faisceau de câbles, interrupteur, supports, axes de chape, fixations, étiquette d'avertissement
Fonction principale	Basculement électrique de l'ensacheur pour vidage
Commande	Interrupteur rotatif sur le couvercle de batterie (marche/arrêt)
Protection	Dispositif de protection contre la surcharge avec réarmement automatique après environ 2 minutes
Sécurité	Alarme de basculement d'ensacheur ; ne pas poser d'objets sur l'ensacheur pendant le fonctionnement
Installation	Nécessite le retrait de l'ensacheur existant, outils : clés 7/16", 9/16", 3/8", douilles, tournevis Phillips
Dimensions approximatives	30 x 20 x 15 cm (boîtier et actionneur)
Poids approximatif	1,5 kg
Compatibilité	Tracteurs Husqvarna avec ensacheur (montage d'usine ou rétrofit)
Entretien	Vérifier les connexions, nettoyer l'ensacheur, graisser les axes si nécessaire
Pièces détachées	Actionneur, interrupteur, faisceau disponibles comme pièces de rechange (non inclus)
Garantie	Consulter le revendeur pour les conditions de garantie

FOIRE AUX QUESTIONS - ELECTRIC DUMP SYSTEM KIT HUSQVARNA

Comment installer le kit ELECTRIC DUMP SYSTEM ?

L'installation commence par le retrait du couvercle de batterie et de la batterie. Retirez ensuite l'ensacheur existant, la poignée de basculement et le support supérieur. Montez le nouveau support supérieur, acheminez les câbles, remettez la batterie en connectant d'abord le câble rouge (+) puis le noir (-). Fixez le support inférieur, l'actionneur, et le faisceau. Pour les tracteurs équipés d'usine, commencez à l'étape 17 de la notice.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de clés et douilles en 7/16", 9/16", 3/8", d'un tournevis Phillips, d'une pince, et éventuellement d'un outil pour les attaches. La notice détaille chaque étape avec les outils requis.

Comment utiliser le système de basculement électrique ?

Pour basculer l'ensacheur, désengagez d'abord l'embrayage de l'outil pour couper l'alarme. Placez le tracteur au point mort, serrez le frein de stationnement. Tournez l'interrupteur dans le sens inverse des aiguilles d'une montre pour soulever, et dans le sens des aiguilles pour abaisser l'ensacheur.

Que faire si l'ensacheur ne bascule pas ?

Vérifiez d'abord que le contact d'allumage est en position ON (pour les modèles d'usine). Assurez-vous que la batterie est correctement connectée et que le faisceau est branché. Si le système de protection contre la surcharge s'est déclenché, attendez environ 2 minutes pour le réarmement automatique, puis réduisez la charge dans l'ensacheur.

L'alarme sonne en permanence, comment l'arrêter ?

L'alarme de basculement d'ensacheur se coupe en désengageant la commande d'embrayage de l'outil. Si elle sonne sans raison, vérifiez que l'ensacheur n'est pas en position haute anormale ou qu'aucun objet n'active le capteur.

Puis-je utiliser ce kit sur un tracteur d'une autre marque ?

Ce kit est conçu spécifiquement pour les tracteurs Husqvarna. L'adaptation à d'autres marques n'est pas garantie et pourrait nécessiter des modifications non prévues par la notice.

Comment entretenir le système de basculement électrique ?

Inspectez régulièrement les connexions électriques pour éviter la corrosion. Nettoyez l'ensacheur et lubrifiez les axes de l'actionneur si nécessaire. Consultez la notice pour les opérations de réglage de l'ensacheur.

Que faire en cas de surcharge du système ?

Le dispositif de protection coupe l'alimentation. Attendez environ 2 minutes pour le réarmement. Ensuite, ouvrez légèrement le sac avec l'interrupteur, retirez l'excès de déchets à l'aide d'un râteau, puis refermez. Évitez de poser des objets sur l'ensacheur.

Où trouver des pièces de rechange pour ce kit ?

Les pièces détachées comme l'actionneur, l'interrupteur ou le faisceau peuvent être commandées chez votre revendeur Husqvarna agréé. Munissez-vous du numéro de modèle du kit pour identifier les bonnes références.

Le système fonctionne-t-il sans le contact d'allumage ?

Pour les tracteurs équipés d'usine, le contact doit être sur ON. Pour les tracteurs rétrofités avec le kit, le système est alimenté directement par la batterie et peut fonctionner sans le contact, mais il est recommandé de couper le contact après utilisation pour éviter une décharge.

MODE D'EMPLOI ELECTRIC DUMP SYSTEM KIT HUSQVARNA

REMARQUE : Les instructions de montage pour les tracteurs équipés d'usine du système de basculement électrique commencent au point 17.

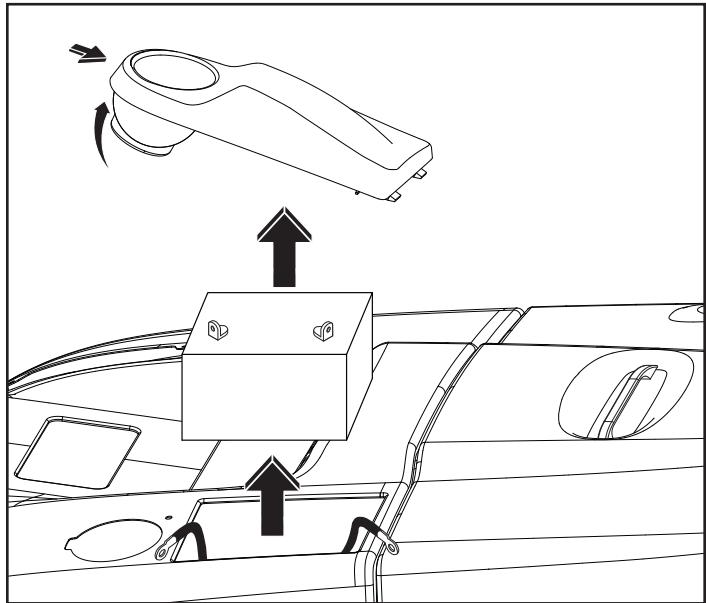

1. Commencez par enlever le couvercle de batterie sur le côté gauche de l'unité. Pour enlever le couvercle, poussez en arrière sur la partie en face du support de godet ; le couvercle pivotera ensuite vers le haut.
2. Enlevez le connecteur de batterie à l'aide d'une clé de 7/16" et soulevez la batterie pour la sorting.

ATTENTION: Pour éviter une gerbe d'étincelles au niveau de la batterie, enlevez toujours le conducteur négatif en premier avant d'enlever celui positif.

1. Enlevez l'ensacheur et posez-le par terre.

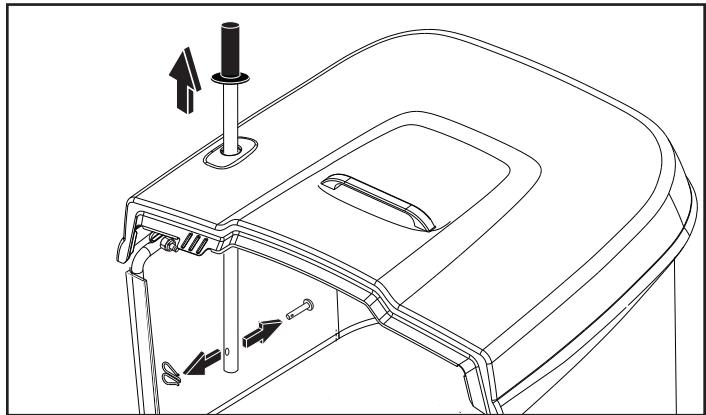

2. Déposez l'attache et l'axe de chape de la base de la poignée de basculement et enlevez ensuite cette dernière de la partie supérieure de l'ensacheur.

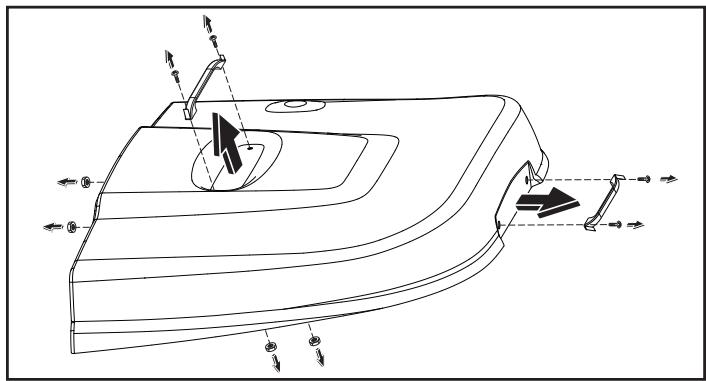

1. Enlevez la poignée de l'ensacheur supérieur à l'aide d'un tournevis Phillips et d'une clé de 3/8".
2. Enlevez la poignée de l'ensacheur supérieur à l'aide d'un tournevis Phillips et d'une clé de 3/8".
3. Déposez la partie supérieure de l'ensacheur de l'ensemble.

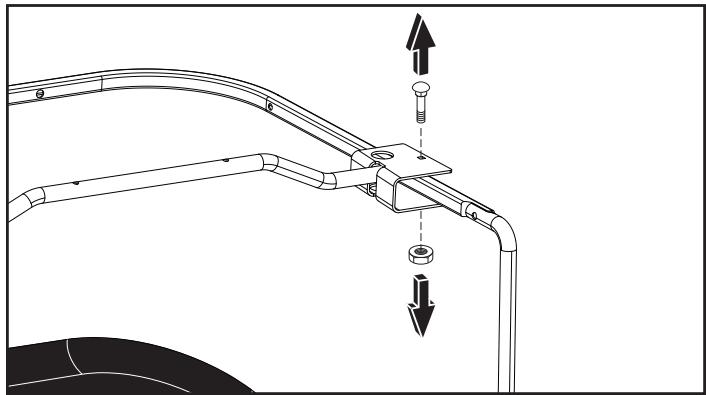

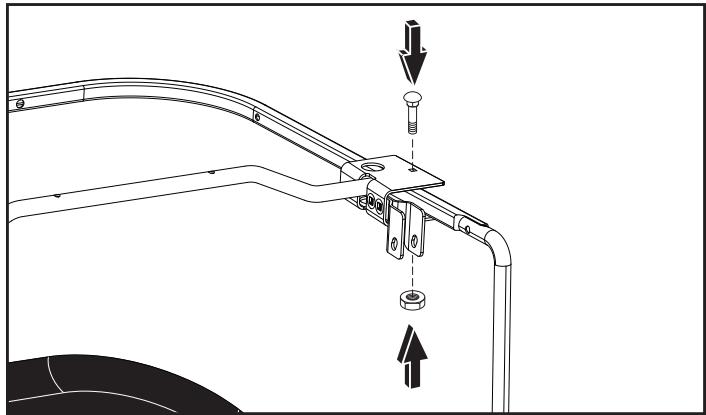

8 À l'aide d'une douille de 7/16", enlevez l'écrou et le boulon de carrossier qui maintiennent le support supérieur sur l'ensacheur.

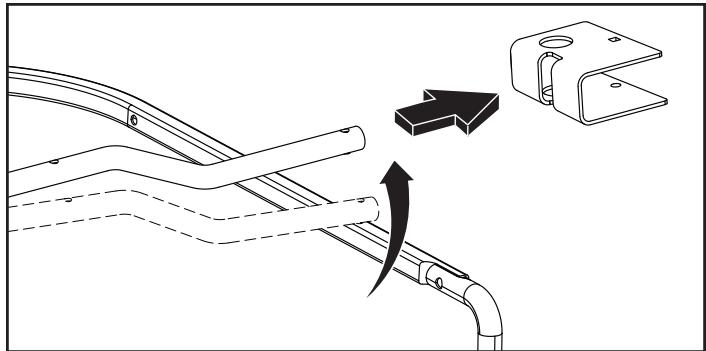

9 Soulevez l'arbre transversal et enlevez le support supérieur de l'ensacheur.

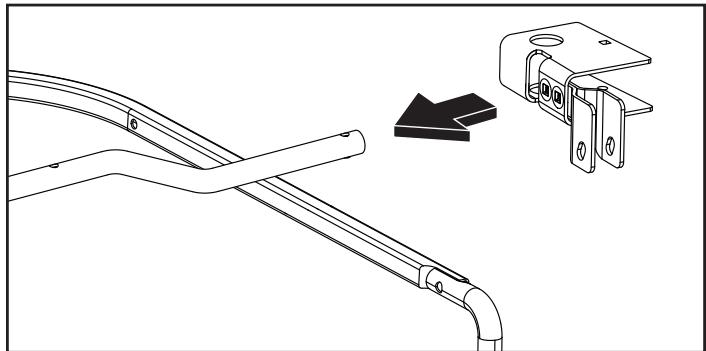

10 Installez le nouveau support supérieur fourni dans le kit en le faisant glisser sur l'arbre transversal et alignez ensuite les trous de boulons.

11 À l'aide d'une douille de 7/16", remettez en place l'écrou et le boulon de carrossier pour maintenir le support supérieur.

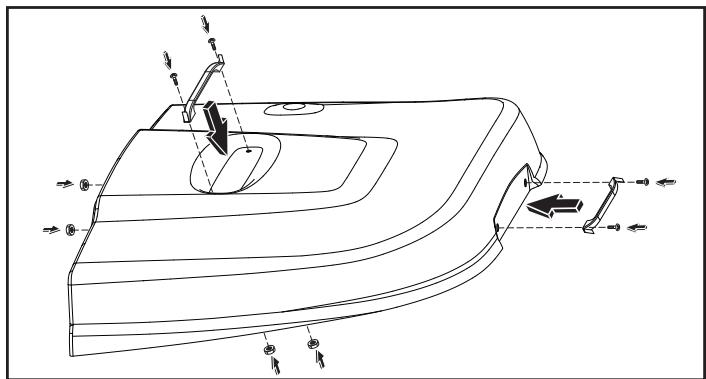

1. Remettez en place le couvercle de l'ensacheur et les poignées à l'aide d'une douille de 3/8" et d'un tournevis Phillips.

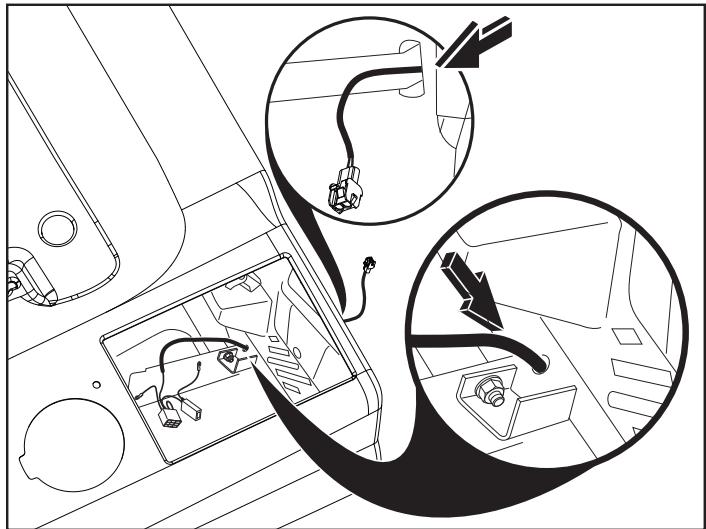

1. Acheminez les câbles des cavaliers de façon à ce que les boucles à œillet et la prise de commutation se trouvent dans le trou de batterie et la prise de l'actionneur passe dans la plaque arrêtée le long du support de l'ensacheur sur le côté gauche du tracteur.

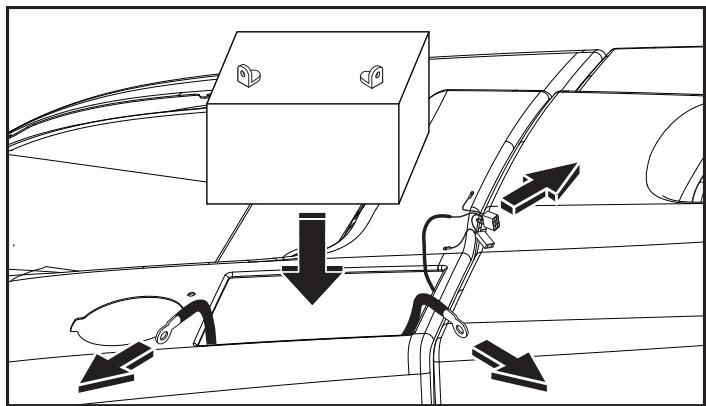

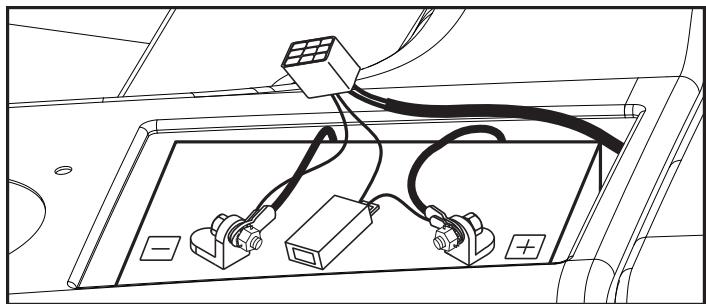

1. Remettez la batterie en place.

Veillez à ce que les câbles soient acheminés au-dessus de la batterie, à partir de l'angle droit arrêté.

Reliez en premier le câble rouge à la borne positive, puis le câble noir à la borne négative. Veillez à ce que les conducteurs soient posés à plat contre la batterie avant de serrer les pièces.

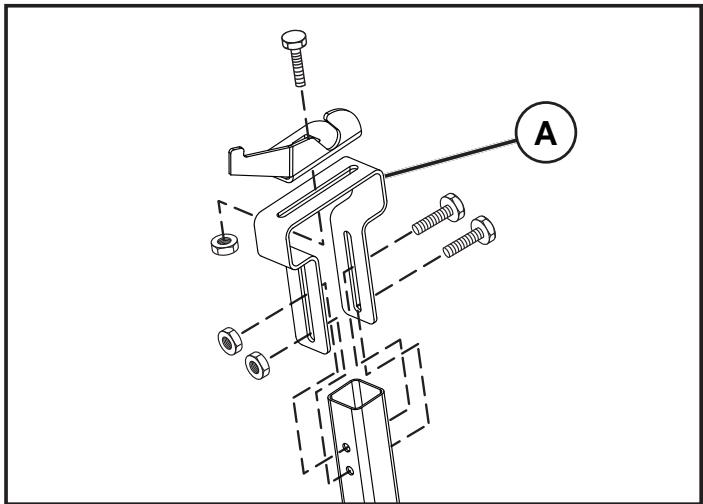

1. Déposez les boulons maintenant le support de réglage au tube de support et enlevez ensuite le support de pivot du support de réglage. Remplacez le support de réglage (A) par le modèle haute résistance fourni dans le kit. Effectuez cette opération sur les deux côtés du tracteur.

REMARQUE: Il se peut que l'ensacheur doive être réglé. Pour les opérations de réglage, consultez le manuel du propriétaire/opérateur du tracteur.

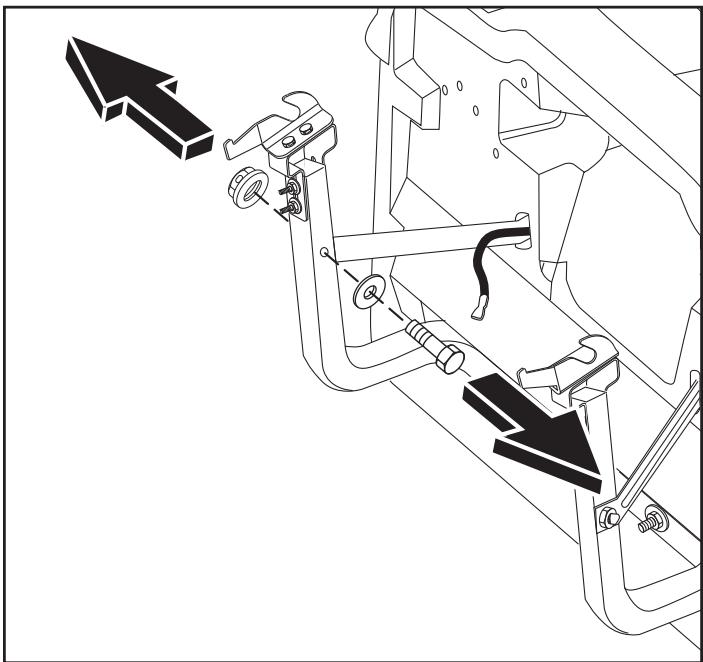

1. À l'aide d'une clé de 9/16" et d'une douille de 9/16", enlevez le boulon et l'écrou qui maintiennent le support de l'ensacheur au châssis de support de l'ensacheur.

Les instructions de montage pour les tracteurs équipés d'usine du systeme de basculement electrique commen-cent ICI.

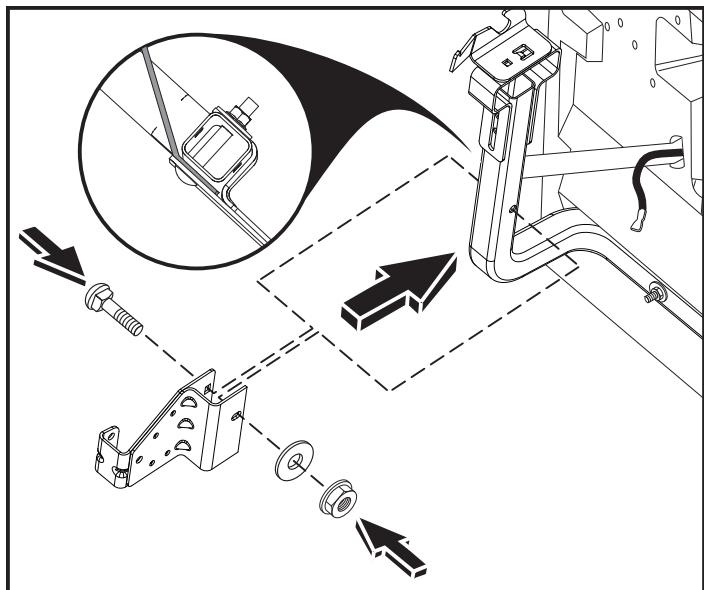

1. Montez le support inférieur sur le châssis de support de l'ensacheur et alignez le trou de montage par rapport au trou dans le châssis. Montez le boulon de carrosserie de 2 1/2" du kit à travers le trou de montage en veillant à ce que l'extrémité filetée du boulon soit orientée vers la ligne médiane du tracteur. Le support s'allongeant depuis la plaque arrêtée devrait être monté entre le châssis et le support inférieur.
2. À l'aide d'une douille de 9/16", montez l'écrou de blocage et la rondelle fournis dans le kit sur le boulon de carrosserie de 2 1/2" et serrez.

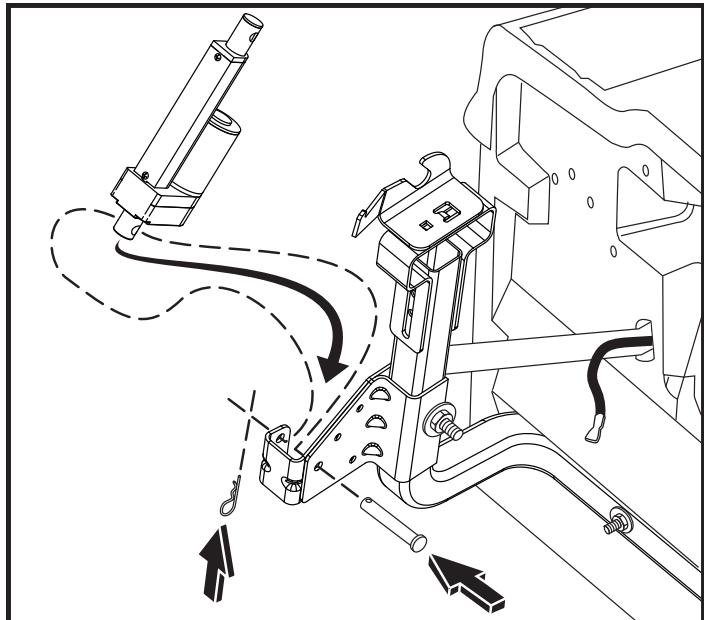

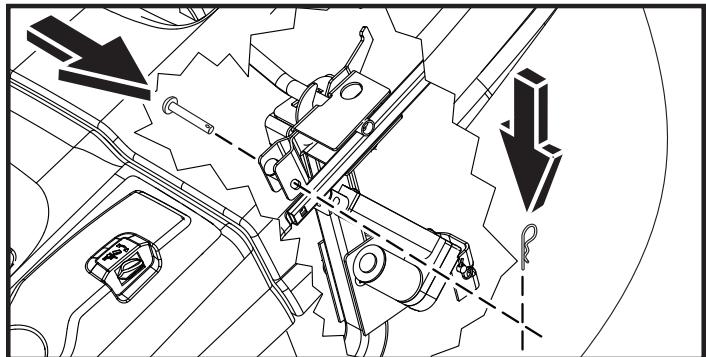

1. À l'aide de l'axe de chape de 2-3/8", montez l'actionneur sur le support inférieur avec le moteur orienté vers l'avant du tracteur.
2. Enforcez une attache dans le trou à l'extrémité de l'axe de chape de 2-3/8".

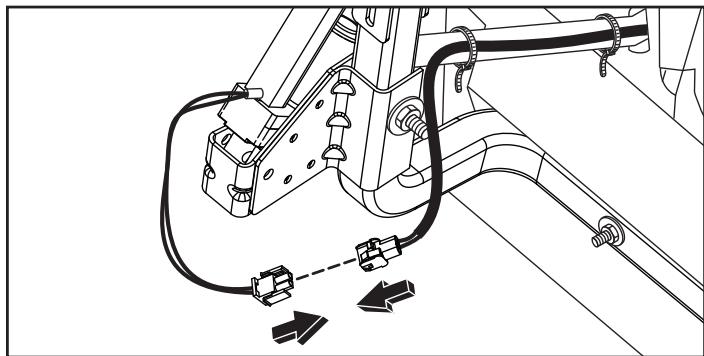

1. Reliez les connecteurs de câble entre l'actionneur et le faisceau. Utilisez les serre-câbles fournis dans le kit pour fixer les câbles au châssis de l'ensacheur.

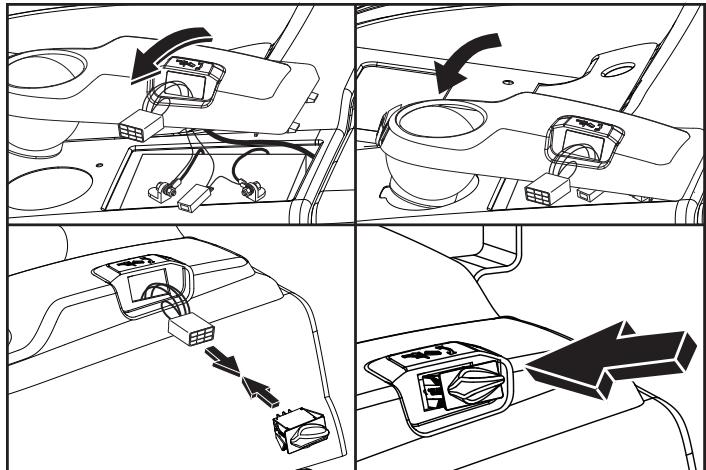

1. Faites passer le faisceau dans l'ouverture de l'interrupteur et fixez le nouveau couvercle de batterie.
2. Branchez le faisceau dans l'interrupteur.
3. Introduisez l'interrupteur dans le couvercle de batterie.
4. Appuyez sur l'interrupteur pour allonger complètement l'actionneur tout en soutenant l'actionneur de la main droite.

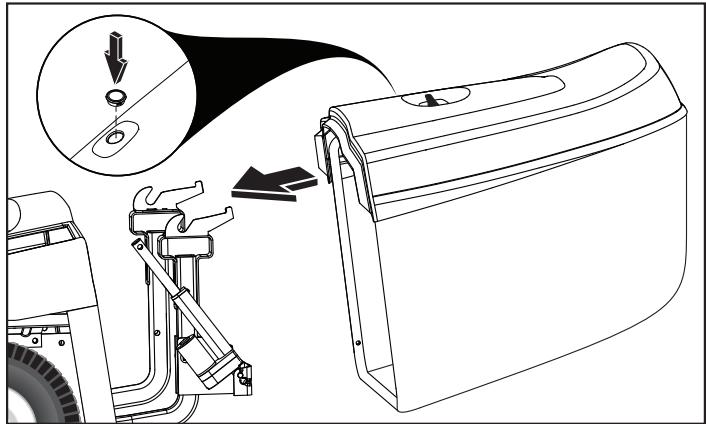

ATTENTION : Veillez à ce que l'actionneur ne force pas sur la plaque arrière. 26. Avec l'actionneur reposant sur la plaque arrière, remontez l'ensacheur à l'arrête du tracteur.

27. Introduisez le couvercle à trou du kit dans le trou de la partie supérieure de l'ensacheur où se trouve la poignée de bas-culument. 28. Détachez la grille du chassinis de l'ensacheur sur le côté gauche du tracteur pour avoir accès à l'actionneur.

REMARQUE: Allongez ou raccourcissez l'actionneur pour aligner le trou de montage par rapport à la fente du support supérieur. 29. Une fois l'ensacheur accessible, reliez l'actionneur au support de pivot supérieur à l'aide de l'axe de chape de 1-3/4". 30. Accédez à l'ensacheur et utilisez une attache fournie dans le kit pour fixer l'axe de chape de 1-3/4".

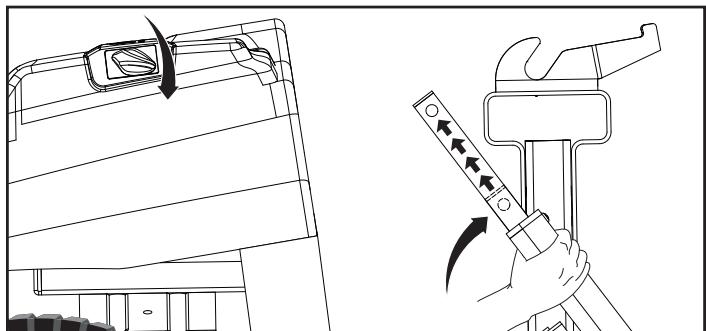

1. Utilisez l'interrupteur pour soulever l'ensacheur et attachez de nouveau la grille de l'ensacheur sur le côté du châssis de l'ensacheur.
2. Apposez l'étiquette d'avertissement sur l'aile du tracteur.

Pour utiliser le système de basculement électrique

REMARQUE : Pour les tracteurs équipés d'usine du système de basculement électrique, le contacteur d'allumage doit être en position « ON » (MARCHE) pour que l'ensacheur bascule. Ce n'est pas le cas des tracteurs rétrofités avec le kit.

Pour FAIRE basculer l'ensacheur

Votre tracteur est équipé d'une alarme de basclement d'ensacheur. Pour couper l'alarme, désengagez la commande d'embrayage de l'outil.

ATTENTION: NE posez aucun objet au-dessus de l'ensacheur et ne vous penchez pas au-dessus.

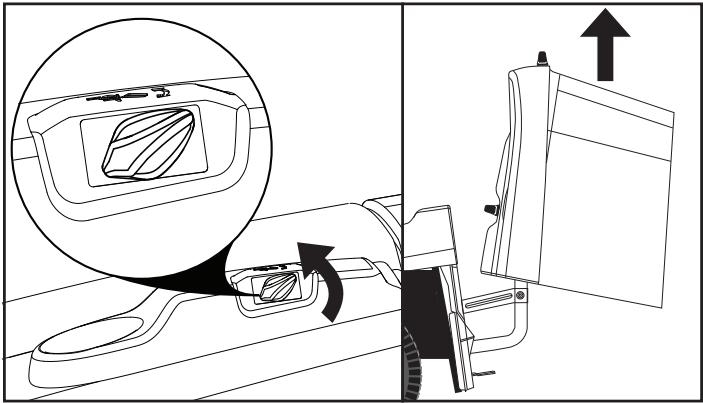

• Placez le tracteur à l'endroit voulu pour faire basculer l'ensacheur. Assurez-vous que le groupe boîte-pont est en position neutre. Serrez le frein de stationnement. Pour faire basculer les couteaux, tournez l'interrupteur de basculement électrique dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'ensacheur atteigne sa position la plus haute.

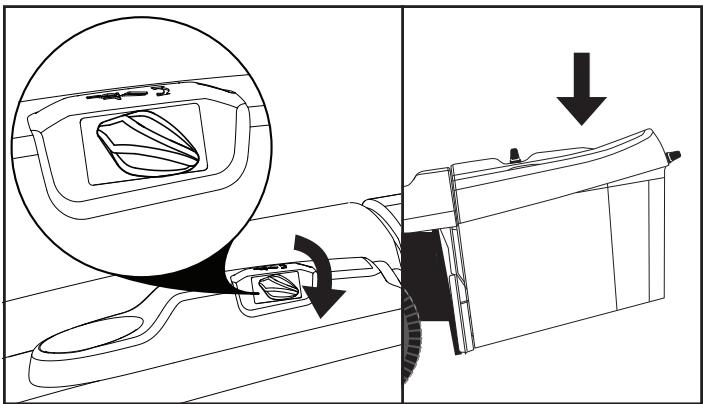

Pour continuer de faucher, tournez l'interrupteur de basculement électrique dans le sens des aiguilles d'une montre jusqu'à ce que l'ensacheur soit complètement abaisse.

IMPORTANT: Le système de basculément électrique peut être équipé d'un dispositif de protection contre la surcharge. Si l'ensacheur est surcharge, il coupera l'alimentation électrique du système. Le dispositif de protection reviendra automatiquement à l'état initial après 2 minutes environ. Une fois que le système s'est remis à l'état initial, veillez à ce qu'aucun objet ne soit posé sur l'ensacheur ou appuyé contre lui pour éviter de surcharger le système. Ouvrez légèrement le sac à l'aide de l'interrupteur et utilisez ensuite un petit râteau ou un outil similaire pour vider le sac. Après avoir enlevé la charge excessive, faites basculer l'ensacheur à l'aide du système de basculément électrique.
