Tipo de producto	Kit de volcado eléctrico para recolector
Marca	HUSQVARNA
Modelo	ELECTRIC DUMP SYSTEM KIT
Uso	Para tractores de jardín equipados con recolector
Alimentación	Batería de 12 V del tractor
Componentes incluidos	Actuador eléctrico, mazo de cables, interruptor, soportes, ejes de horquilla, fijaciones, etiqueta de advertencia
Función principal	Volcado eléctrico del recolector para vaciado
Control	Interruptor giratorio en la tapa de la batería (encendido/apagado)
Protección	Dispositivo de protección contra sobrecarga con rearme automático después de aproximadamente 2 minutos
Seguridad	Alarma de volcado del recolector; no colocar objetos sobre el recolector durante el funcionamiento
Instalación	Requiere retirar el recolector existente, herramientas: llaves 7/16", 9/16", 3/8", dados, destornillador Phillips
Dimensiones aproximadas	30 x 20 x 15 cm (carcasa y actuador)
Peso aproximado	1,5 kg
Compatibilidad	Tractores Husqvarna con recolector (montaje de fábrica o retroadaptación)
Mantenimiento	Verificar las conexiones, limpiar el recolector, engrasar los ejes si es necesario
Piezas de repuesto	Actuador, interruptor, mazo disponibles como piezas de repuesto (no incluidas)
Garantía	Consulte al distribuidor para conocer los términos de garantía

Preguntas frecuentes - ELECTRIC DUMP SYSTEM KIT HUSQVARNA

¿Cómo instalar el kit ELECTRIC DUMP SYSTEM?

La instalación comienza retirando la tapa de la batería y la batería. Luego retire el recolector existente, la manija de volcado y el soporte superior. Monte el nuevo soporte superior, enrute los cables, vuelva a colocar la batería conectando primero el cable rojo (+) y luego el negro (-). Fije el soporte inferior, el actuador y el mazo. Para tractores equipados de fábrica, comience en el paso 17 del manual.

¿Qué herramientas se necesitan para la instalación?

Necesitará llaves y dados de 7/16", 9/16", 3/8", un destornillador Phillips, unos alicates y posiblemente una herramienta para sujetadores. El manual detalla cada paso con las herramientas requeridas.

¿Cómo usar el sistema de volcado eléctrico?

Para volcar el recolector, primero desembrague la herramienta para apagar la alarma. Coloque el tractor en punto muerto, apriete el freno de estacionamiento. Gire el interruptor en el sentido antihorario para levantar, y en el sentido horario para bajar el recolector.

¿Qué hacer si el recolector no se vuelca?

Primero verifique que el encendido esté en la posición ON (para modelos de fábrica). Asegúrese de que la batería esté correctamente conectada y que el mazo esté enchufado. Si el sistema de protección contra sobrecarga se ha activado, espere aproximadamente 2 minutos para el rearme automático, luego reduzca la carga en el recolector.

La alarma suena constantemente, ¿cómo detenerla?

La alarma de volcado del recolector se apaga desembragando el mando del embrague de la herramienta. Si suena sin razón, verifique que el recolector no esté en una posición alta anormal o que ningún objeto active el sensor.

¿Puedo usar este kit en un tractor de otra marca?

Este kit está diseñado específicamente para tractores Husqvarna. La adaptación a otras marcas no está garantizada y podría requerir modificaciones no previstas en el manual.

¿Cómo mantener el sistema de volcado eléctrico?

Inspeccione regularmente las conexiones eléctricas para evitar la corrosión. Limpie el recolector y lubrique los ejes del actuador si es necesario. Consulte el manual para las operaciones de ajuste del recolector.

¿Qué hacer en caso de sobrecarga del sistema?

El dispositivo de protección corta la alimentación. Espere aproximadamente 2 minutos para el rearme. Luego, abra ligeramente la bolsa con el interruptor, retire el exceso de desechos con un rastrillo y vuelva a cerrar. Evite colocar objetos sobre el recolector.

¿Dónde encontrar piezas de repuesto para este kit?

Las piezas de repuesto como el actuador, el interruptor o el mazo se pueden pedir a su distribuidor autorizado Husqvarna. Tenga a mano el número de modelo del kit para identificar las referencias correctas.

¿El sistema funciona sin el encendido?

Para tractores equipados de fábrica, el encendido debe estar en ON. Para tractores retroadaptados con el kit, el sistema se alimenta directamente de la batería y puede funcionar sin el encendido, pero se recomienda apagar el encendido después de usarlo para evitar la descarga.

MANUAL DE USUARIO ELECTRIC DUMP SYSTEM KIT HUSQVARNA

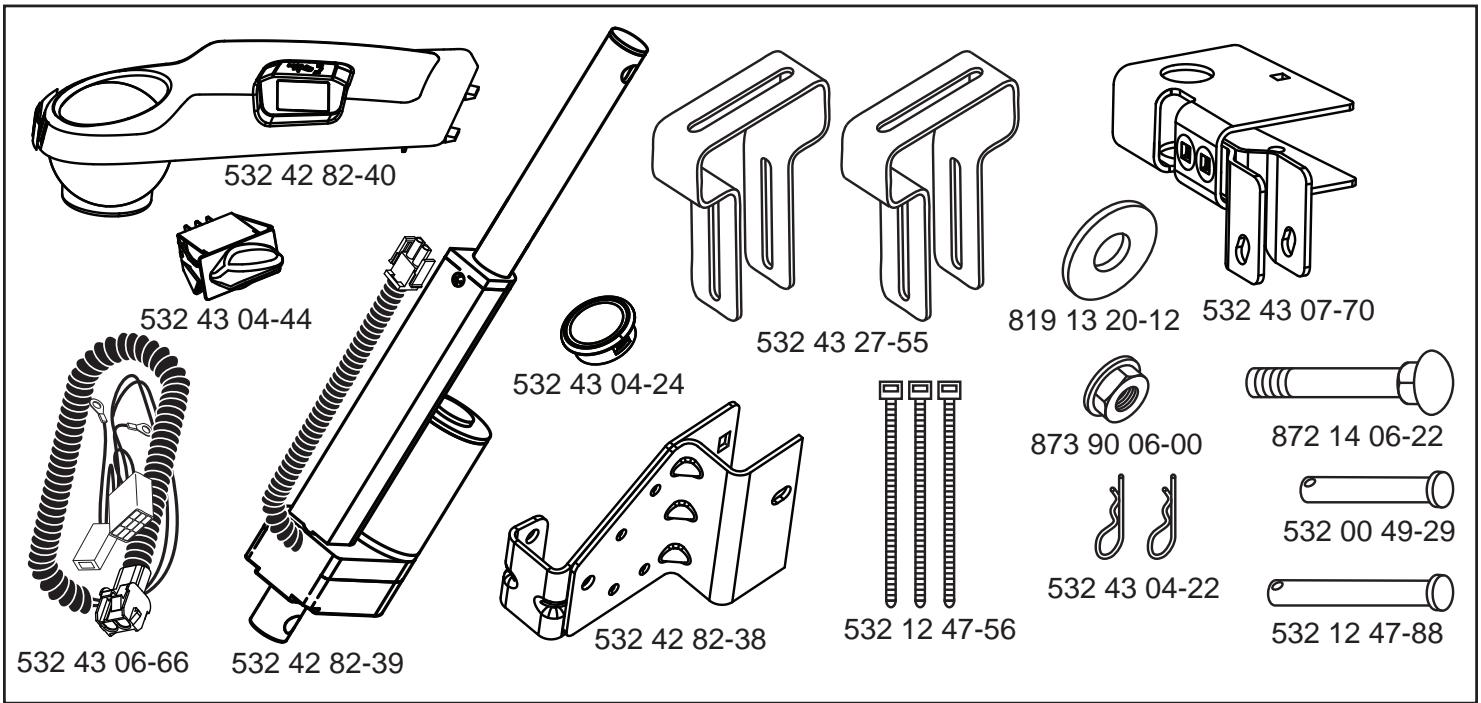

HERRAMIENTAS NECESARIAS PARA EL MONTAJE

PARAINSTALLARELKITDEL SISTEMADEDESCARGAELÉCTRICODEFORMARETROACTIVA

NOTA: En el paso 17 comienzan las instrucciones de montaje correspondientes a los tractoresequipados con el systemadescargaelectrico.

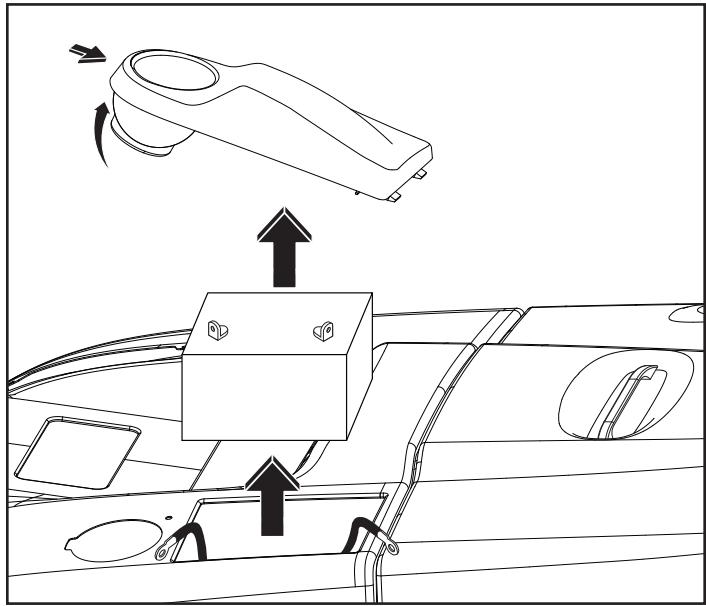

1. Para empezar, quite la taps de la batería del lado izquierdo de la unidad. Para quitar la tapa, presione hacershipsobre la parte delantera del compartmento hasta que la tapa se mueva hacía arriba.
2. Quite las piezas metálicas del conector de la bateria con una llave de 11,11 mm y levante la bateria para sacarla.

PRECAUCION: Para registrar que la batería genera chispas, desconecte ahora el cable negativo antes de intentar extraer el cable positivo.

1. Quite la ensacadora y deposienda en el suelo.

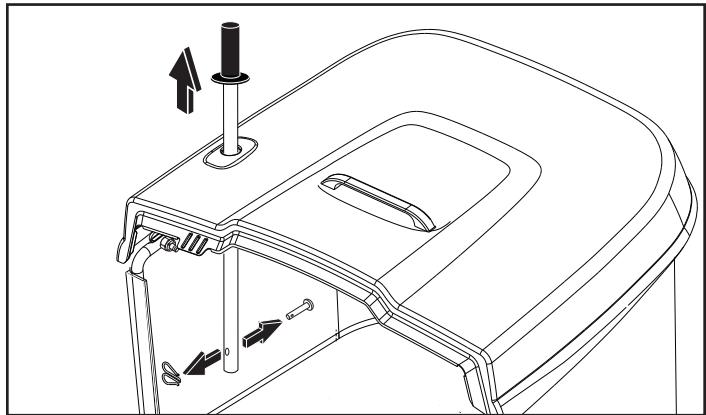

2. Quite la abrazadora y el pasador de horquilla de la base de la palanca de descarga y bajo desmonte la palanca de la parte superior de la ensacadora.

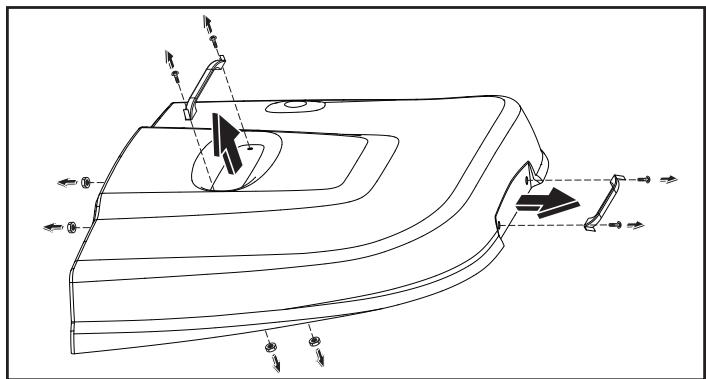

1. Quite el asa superior de la ensacadora con un destornillador Phillips y una llave de 9,52 mm.
2. Desmonte el asa posterior de la ensacadora con el destornil- lador Phillips y la llave de 9,52 mm.
3. Separe la parte superior de la ensacadora del Conjunto.

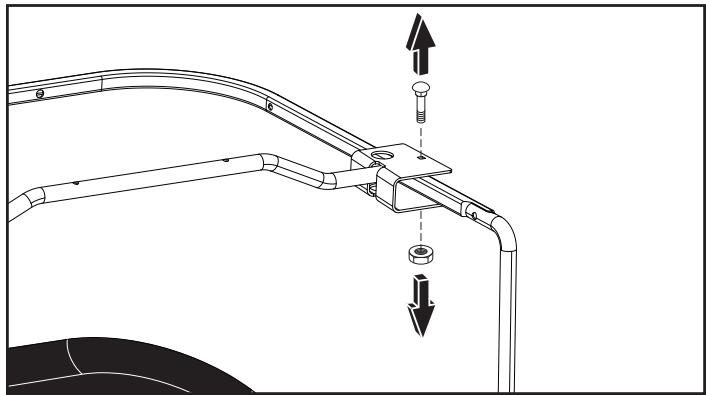

8 Utilice una llave de tubo de 11,11 mm para qutar la tuerca y el tornillo de cabeza redonda que sujetan la escuadra del lado superior a la ensacadora.

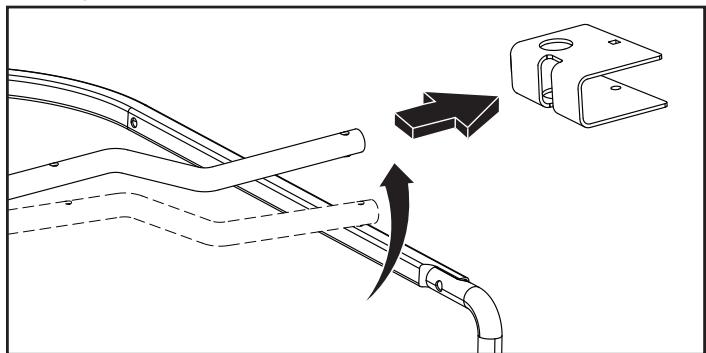

9 Levante el eje transversal y extraiga la escaudra del lado superior de la ensacadora.

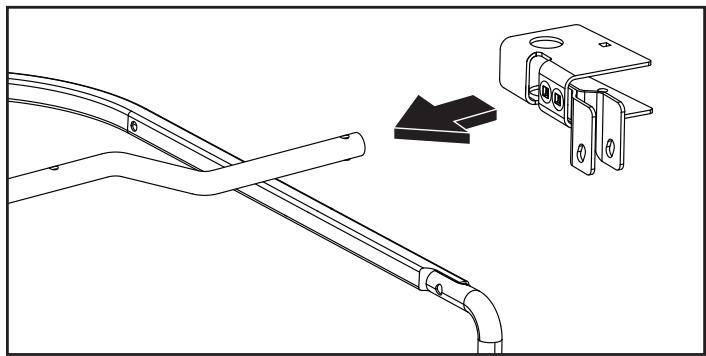

10 Para instalar el nuevoconjunto de escaudar superior que se suministra en el kit, deslificio sobre el eje transversal y alinee los orificios de los pasadores.

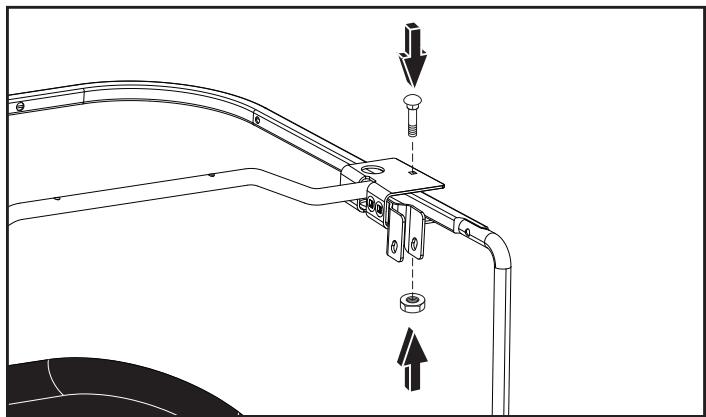

11 Utilice una llave de tubo de 11,11 mm para volver a montar el tornillo de cabeza redonda y la tuerca que sujetan la escuadra superior.

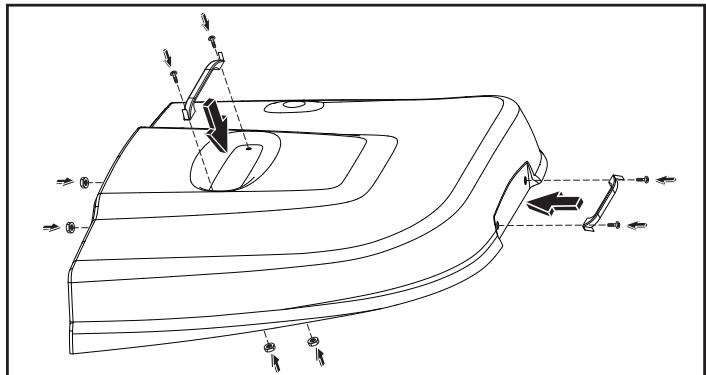

1. Vuelva a montar la tapa de la ensacadora y las asas con una llave de tubo de 9,52 mm y un destornillador Phillips.

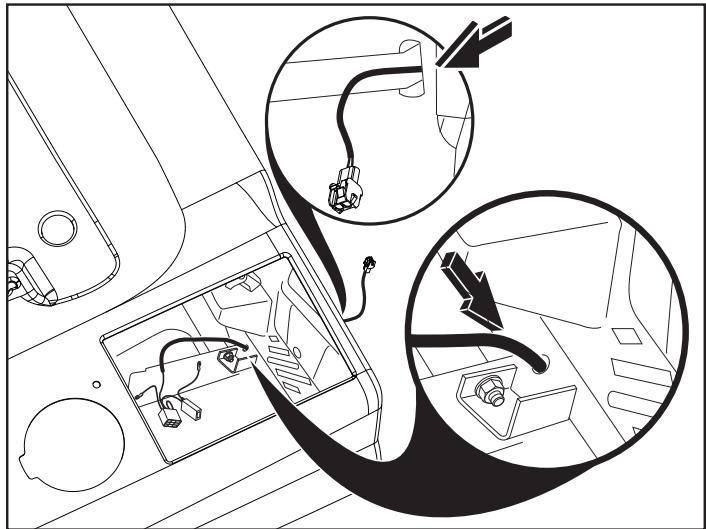

1. Instale el arnes de los cables de acoplamente deforma que las argollas y el conector del interruptor queden en el hueco de la bateria, y que el conector del actuator pase por la placac de apoyo del lateral de la escadra de soporte de la ensacadora, que se enquiryra en el lado izquierdo del tractor.

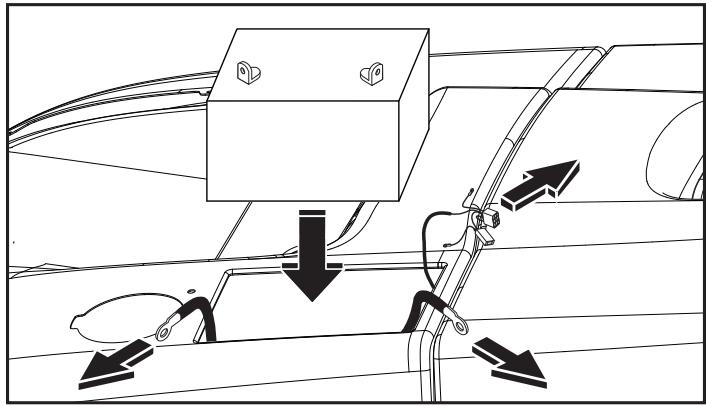

1. Vuelva a montar la batería.

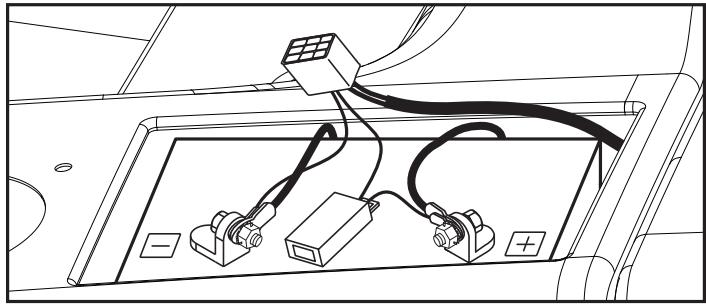

2. Asegürese de tender el arnes de cableado por la parte superior de la batería desdelaesquinatrasera derecha.

• Conecte el cable rojo al terminal positivo y bajo conecte el cable negro al terminal negativo. Asegürese de que los cables queden en horizontal contra la batería antes de hacer las piezas metálicas.

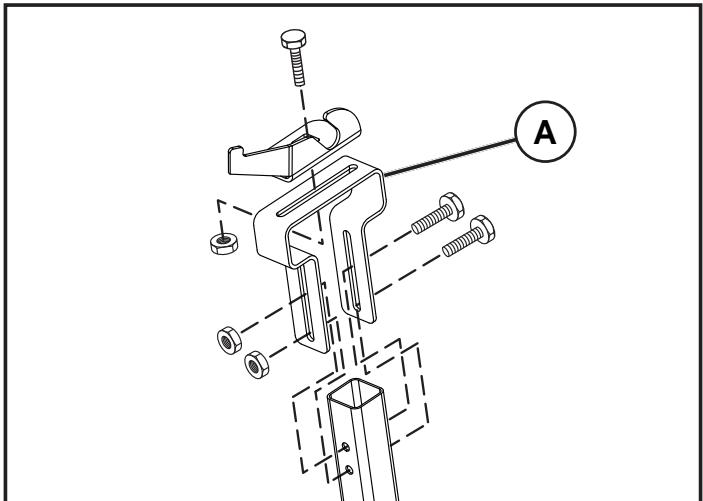

1. Quite los pernos que fijan la escuadra de ajuste al tubo de soporte y extraiga la abrazadora giratoria de la escuadra de ajuste. Cambie la escuadra de ajuste (A) por la escuadra de alta resistencia includa en el kit. Lleve a cabo este paso enodos lados del tractor.

NOTA: Es possible que tengue queaabstar la ensacadora.Consulte los procedimientos de ajuste en el manual del propietario o en el manual del operador del tractor.

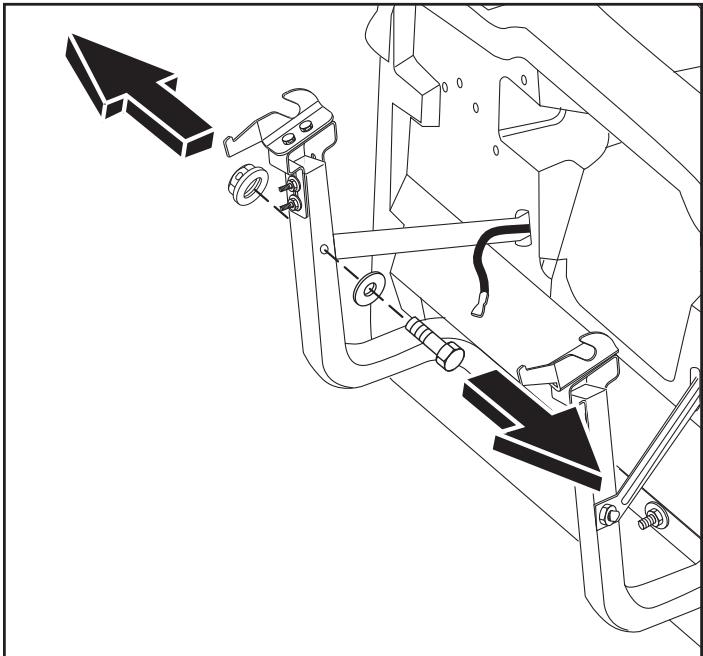

1. Utilice una llave y una llave de tubo de 14,28 mm para quitar el perno y la tuerca que sujetan la escuadra de soporte de la ensacadora al bastidor.

AQUI COMIENZAN LAS INSTRUCCIONES DE MONTAJE PARA TRACTORES EQUIPADOS CON EL SISTEMA DE DESCARGA ELECTRICO.

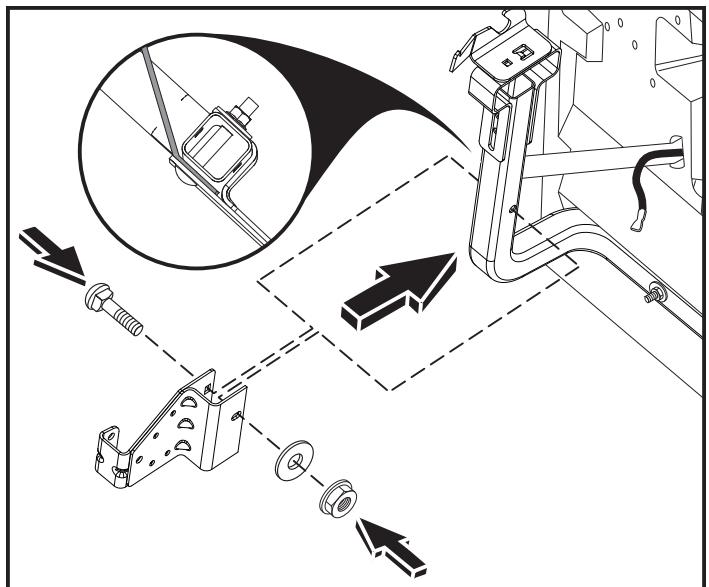

1. Instale el Conjunto de la escuadra inferior en el bastidor de la ensacadora y alinee el orificio de montaje con el orificio del bastidor. Instale en el orificio de montaje el tornillo de cabeza redonda de 63,5 mm que se suministra en el kit. Verifique que el extremo roscado del perno queda orientado hacía el eje del tractor. La escuadra de soporte que sale de la placada de apoyo deben instalarse entre el bastidor y el conjunto de la escuadra inferior.
2. Utilice una llave de tubo de 14,28 mm para instalar la contratuerca y la arandela del kit en el tornillo de cabeza redonda de 63,5 mm y apiretelas.

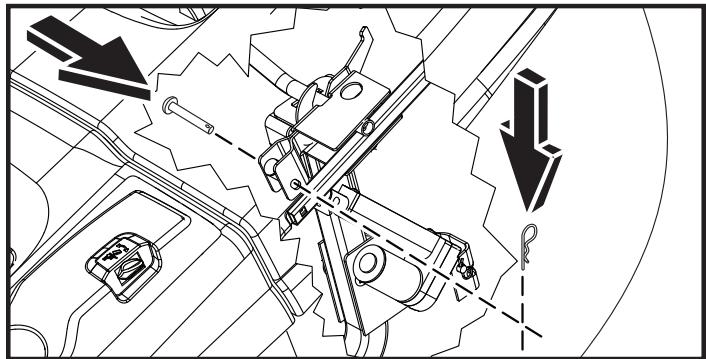

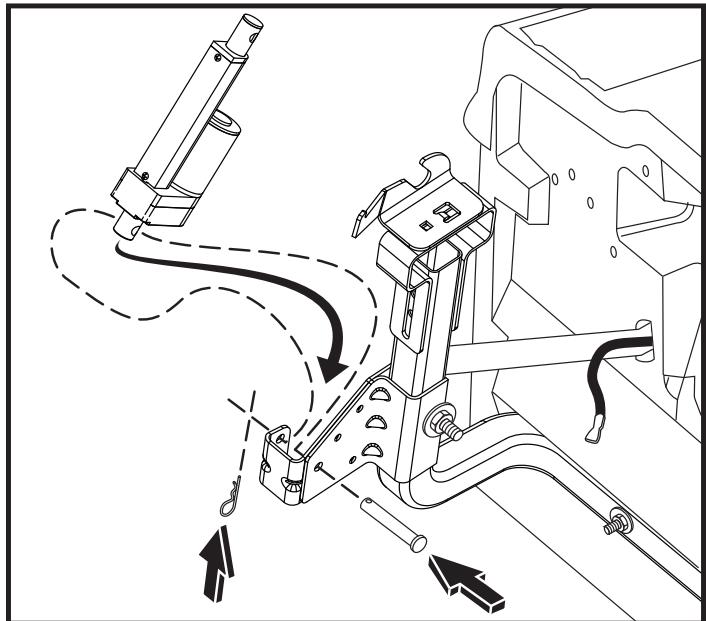

1. Utilice el pasador de horquilla de 41,27 mm para instalar el actuador en la escuadra inferior con el motor orientado hacer la parte delantera del tractor.
2. Introduzca la abrazadora por el orificio del extremo del pasador de horquilla de 41,27 mm.

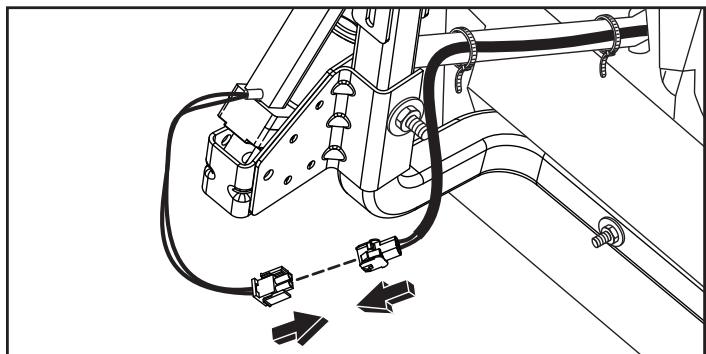

1. Conecte las clavijas de los cables entre el actuador y el arnés. Utilice las bridas del kit para fazer los cables al bastidor de la ensacadora.

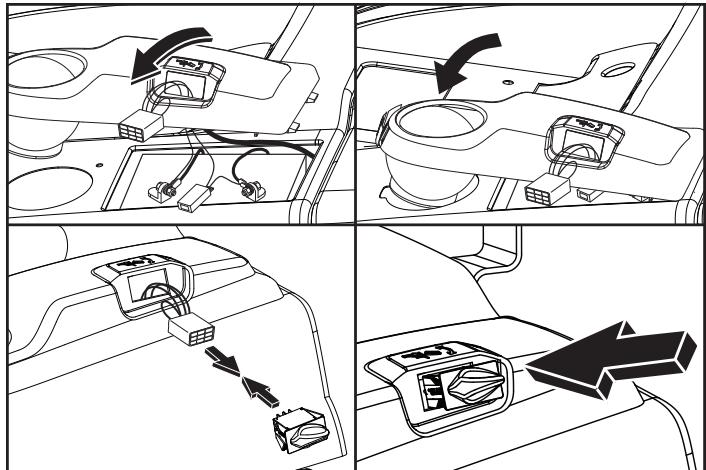

1. Pase el arnes de por la abertura del interruptor y acople la nuova tapa de la batería.
2. Conecte el arnes al interruptor.
3. Encaje el interruptor en la tapa de la bateria.

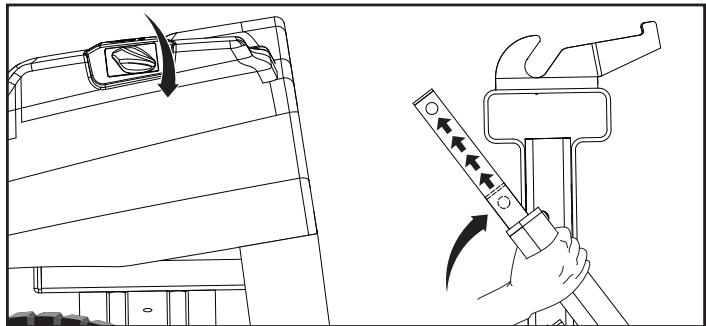

4. Presione el interruptor para que el actuador se despiegue completenessmundo,,nlasujeta conla mano derecha.

PRECAUCION: No permita que el actuador ejerza presión sobre la placá de apoyo.

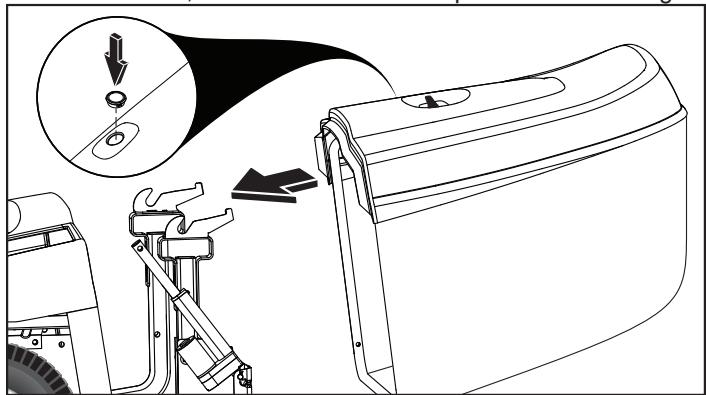

26. Con el actuador apoyo contra la plac, vuelva a instalar la ensacadora en la parte trasera del tractor.

27. Encaje la tapa del kit en el orificio de la parte superior de la ensacadora, donde se encontrarla la palanca de descarga.
28. Desenganche el lado de malla del bastidor de la ensacadora del lateral izquierdo del tractor para acceder al Conjunto del actuador.

NOTA: Extienda o pliegue el actuador como sea Neededo para alinear el orificio de montaje con la ranura de la escuadra superior.
29. Utilice el pasador de horquilla de 6,35 mm para conectar el actuador a la abrazadora giratoria superior desde el interior de la ensacadora.
30. Aside el interior de la bolsa, fije el pasador de horquilla de 6,35 mm con la abrazadora suministrada en el kit.

1. Utilice el interruptor para levantar la ensacadora y vuelva a instalar la malla en el lateral del bastidor.
2. Coloque la etiqueta de advertencia suministrada en el guardabarros del tractor.

PARA ACCIONAR EL SISTEMA DE DESCARGA ELECTRICO

NOTA: En los tractores equipados de series con el Sistema de descarga electrico es preciso situar el interruptor de encendido en la posicion "ON" para vinciar la ensacadora.Estaccion no esnecessary en los tractores en los que se ha instalado el kit de forma retroactiva.

ADVERTENCIA: No acerque los dedos ni ningún objeto a la ensacadora cuando está funciona.

PARAVACIAR LA ENSACADORA

El tractor está equipado con una alarma para vinciar el contentedor. Para desactivar la alarma, suelte el control de acoplimiento del accesorio.

PRECAUCION: NO colque objetos encima de la ensacadora ni apoye nada en ella.

• Lieve el tractor al lugar en el que desea vinciar la ensacadora.
• Verifique que el transeje se oculta en punto muerto. Ponga el freno de estacionamento.

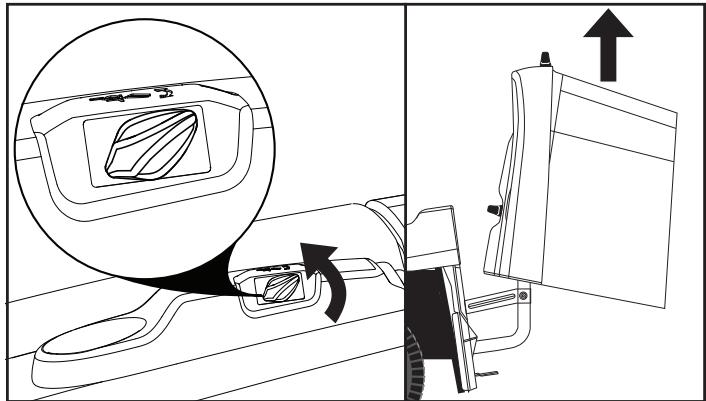

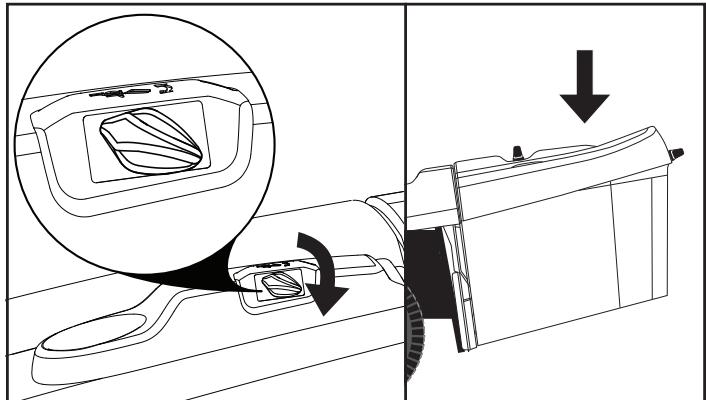

• Para vinciar los residuos, gire el interruptor来电lico de descarga hacer la izquierda hasta que la ensacadora alcance la alta maxima.

- Para seguir segando, gire el interruptor de descarga hacía la referencia hasta que la ensacadora descienda Completely.

IMPORTANTE: El sistemas de descarga electrico peuvent incorporar un dispositivo de proteccion contra sobrecargas. Este dispositivo corta la corriente del sistema cuando se sobrecarga la ensacadora. La corriente se restablece de forma automaticaupon de aproximadamente 2制动os. Cuando el Sistema vuela a configurar, asegúrese de que no hay nada encima ni apoyado en la ensacadora que pueda provocar la sobrecarga. Abra la bolsa un poco mediatede el interruptor y utilise un rastrillo微量元素 u other utensilio similar para sacar la hierba de la sola. Cuando haya eliminado el excesso de carga, intente vinciar la ensacadora con el sistema de descarga electrico.
