Marque	Husqvarna
Modèle	325HDA55 X
Type de produit	Taille-haie thermique
Poids (sans carburant et équipement de coupe)	5,5 kg
Longueur de coupe	550 mm
Alimentation	Mélange essence/huile 2 temps (1:50 avec huile Husqvarna)
Capacité du réservoir	0,5 L
Moteur	2 temps, cylindrée 24,5 cm³, puissance 0,9 kW
Régime de ralenti	2700 tr/min
Régime max. recommandé	9500-10500 tr/min
Bougie	NGK BPMR 7A (écartement 0,5 mm)
Silencieux avec pot catalytique	Oui
Système anti-vibrations	Oui
Blocage de l'accélération	Oui
Protège-main	Oui (modèles 325HDA55 et 325HE3)
Angle de coupe réglable	Oui
Harnais	Inclus (modèle 325HE4)
Niveau de puissance acoustique garanti	105 dB(A)
Vibrations poignées (ralenti)	1,8-3,5 m/s²
Entretien régulier	Nettoyage du filtre à air toutes les 25h, graissage engrenage toutes les 20h
Pièces détachées	Disponibles auprès du revendeur Husqvarna
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - 325HDA55 X HUSQVARNA

Quel type de carburant utiliser pour le taille-haie Husqvarna 325HDA55 X ?

Utilisez un mélange d'essence sans plomb (indice d'octane min. 90) et d'huile deux temps Husqvarna au rapport 1:50 (2%). Si vous utilisez une autre huile deux temps de haute qualité, respectez le rapport 1:33 (3%).

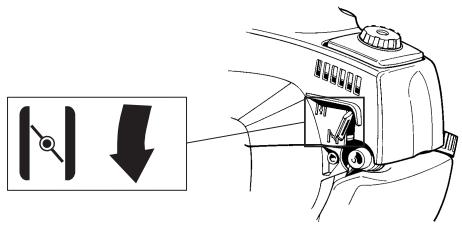

Comment démarrer le moteur à froid ?

Placez le bouton d'arrêt en position marche, mettez le starter en position start, pompez plusieurs fois la pompe à carburant jusqu'à ce que le carburant remplisse la poche, puis tirez sur le lanceur jusqu'à sentir une résistance, puis tirez énergiquement. Dès que le moteur s'allume, repoussez le starter.

Quelle est la distance de sécurité à respecter pendant l'utilisation ?

Assurez-vous qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail. En présence de lignes électriques, maintenez une distance d'au moins 10 mètres.

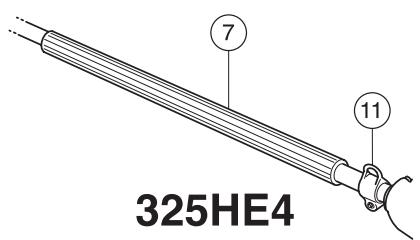

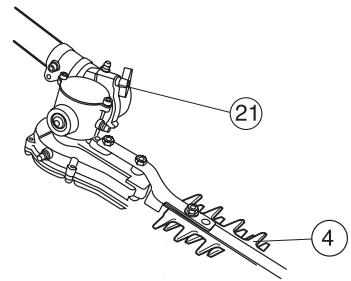

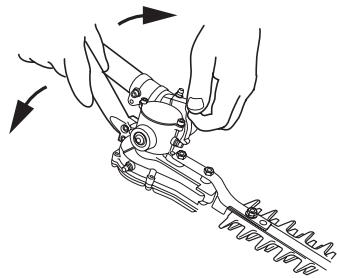

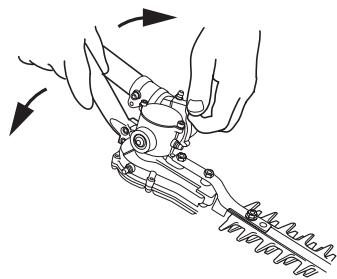

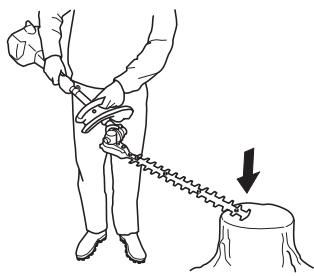

Comment régler l'angle de coupe ?

Desserrez la manette de réglage d'angle, appuyez l'unité de coupe sur le sol pour régler l'angle souhaité, puis resserrez la manette. Ne touchez pas les couteaux pendant le réglage.

Comment entretenir les couteaux ?

Nettoyez les lames après chaque utilisation avec un agent de nettoyage spécial pour résine. Lubrifiez les poutrelles avec du lubrifiant Husqvarna avant chaque utilisation. Affûtez les couteaux avec une meuleuse s'ils sont émoussés. Remplacez les lames si elles sont courbées ou endommagées.

Quand remplacer la bougie ?

Remplacez la bougie une fois par mois ou plus souvent si nécessaire. L'écartement des électrodes doit être de 0,5 mm. Utilisez toujours une bougie NGK BPMR 7A avec antiparasites.

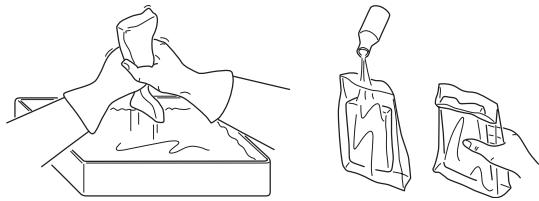

Comment nettoyer le filtre à air ?

Nettoyez le filtre à air après 25 heures d'utilisation, ou plus souvent en milieu poussiéreux. Lavez-le à l'eau chaude savonneuse, séchez-le bien avant de le remonter. Huilez-le avec de l'huile spéciale filtre Husqvarna si nécessaire.

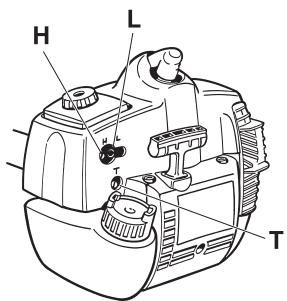

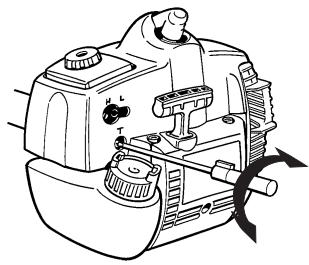

Que faire si les couteaux tournent au ralenti ?

Si les couteaux tournent au ralenti, réglez la vis de ralenti T dans le sens inverse des aiguilles d'une montre jusqu'à leur arrêt. Si le réglage ne résout pas le problème, contactez un atelier agréé.

Comment transporter le taille-haie en toute sécurité ?

Utilisez toujours la protection de transport sur les couteaux. Videz le réservoir de carburant avant un stockage prolongé. Éloignez la machine des sources de chaleur et des étincelles.

Où trouver des pièces détachées pour ce modèle ?

Adressez-vous à votre revendeur Husqvarna ou à un atelier de réparation agréé. Utilisez uniquement des pièces d'origine pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI 325HDA55 X HUSQVARNA

Manuel d'utilisation

325HDA55X-series

325HE3x-series

325HE4x-series

Lire attentivement et bien assimiler le manuel d'utilisation avant

d'utiliser la machine.

Avertissement!

• Protecteurs d'oreilles homologués Lunettes protectrices ou visière

Ce produit est conforme aux directives CE en vigueur.

Outil coupant. Ne jamais toucher l'outil sans avoir préalablement arrêté le moteur.

Cette machine ne comporte pas d'isolement électrique. Si la machine entre en contact avec ou est utilisée à proximité de lignes conductrices de tension, ceci peut résulter en des blessures personnelles graves voire mortelles. L'électricité peut être transmise d'un point à un autre par un arc de tension. Plus la tension est élevée et plus la longueur de transmission de la tension est élevée.

L'électricité peut également être transmise par des branches et d'autres objets, particulièrement s'ils sont mouillés. Toujours conserver une distance d'au moins 10 mètres entre la machine et la ligne conductrice d'électricité et/ou les objets en contact avec cette ligne. S'il est nécessaire que le travail soit effectué avec des distances de sécurité plus courtes, toujours contacter la compagnie électrique afin de s'assurer que la tension a bien été coupée avant de commencer les travaux.

La machine peut être dangereuse! L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail.

Flèches indiquant les limites quant à l'emplacement de la fixation de la poignée.

Toujours porter des gants de protection homologués.

Utiliser des bottes antidérapantes et stables.

Émissions sonores dans l'environnement selon la directive de la Communauté française. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifique à certains marchés.

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d'arrêt sur la position STOP.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une visière.

Explication des symboles

Symboles 2

Sommaire

Sommaire 3

Contrôler les points suivants avant la mise en marche: 3

Instructions de sécurité

Équipement de protection personnelle 4

Équipement de sécurité de la machine 4

Contrôle, maintenance et entretien des équipements de sécurité de la machine 6

Instructions générales de sécurité 8

Consignes de sécurité pour l'utilisation du taille-haie... 9

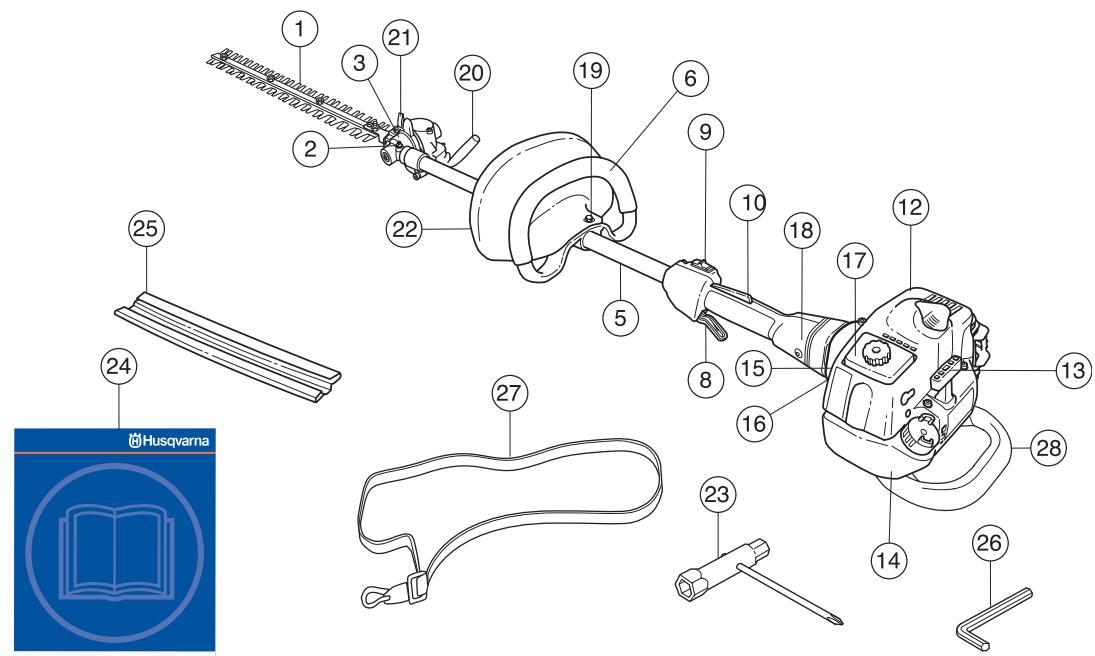

Quels sont les composants ? 11

Montage

Montage du protège-main et de la poignée en boucle 12

Montage de la poignée 12

Montage de l'unité de coupe 12

Réglage du harnais 12

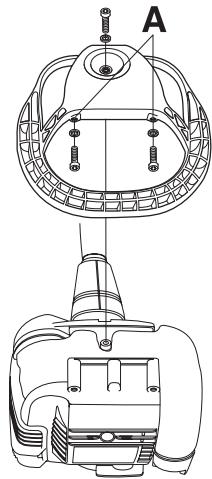

Montage de la protection antichocs 12

Manipulation du carburant

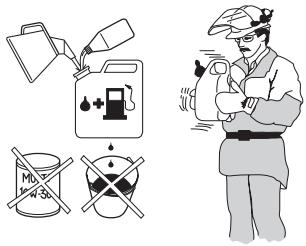

Carburant 13

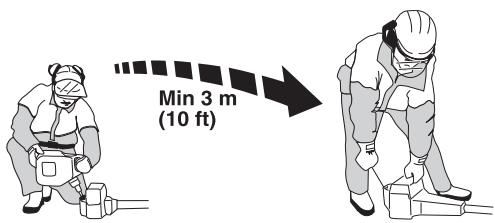

Remplissage de carburant 13

Demarrage et ARRET

Contrôles avant la mise en marche 14

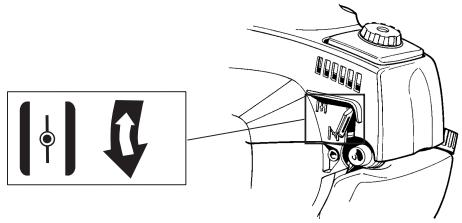

Démarrage et arrêt 14

Entretien

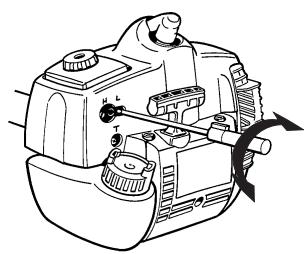

Carburateur 16

Silencieux 17

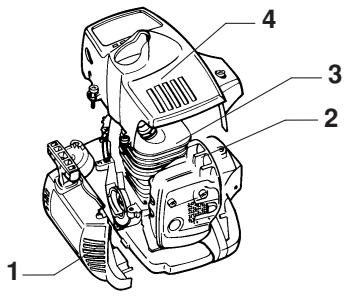

Système de refroidissement 18

Bougie 18

Filtre à air 18

Engrenage 19

Nettoyage et graissage 19

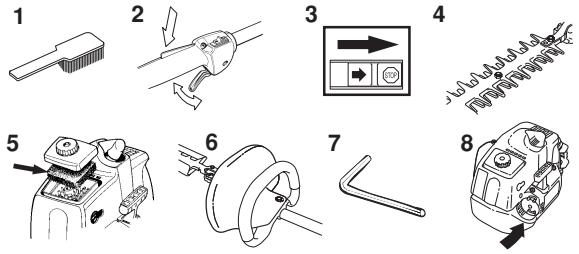

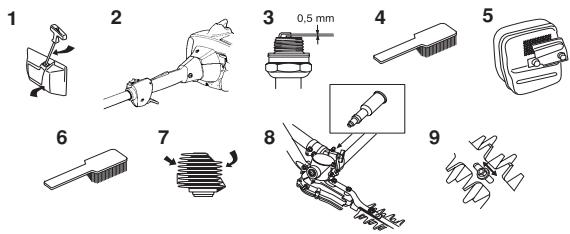

Schéma d'entretien 19

Caractéristiques techniques 20

Assurance de conformité UE (Concerne seulement l'Europe) 21

Contrôler les points suivants avant la mise en marche:

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Ne jamais modifier sous quelque prétexte que ce soit la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non-autorisées et l'emploi d'accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.

AVERTISSEMENT! Un taillis-haie utilise de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles. Il est très important de lire et comprendre le contenu de ce mode d'emploi.

Équipement de protection personnelle

IMPORTANT! Lors de l'utilisation du taille-haie, un équipement de protection personnelle officiel agréé doit toujours être utilisé. Cet équipement n'élimine pas les risques de blessure, mais réduit la gravité d'une blessure en cas d'accident. Demander conseil au revendeur pour désigner l'équipement ajustat.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d'alerte ou aux appels en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

Au besoin, utiliser des gants, par ex. lors du montage, de l'inspection ou du nettoyage de l'équipement de coupe.

Protege-oreilles

Porter des protège-oreilles ayant un effet atténuateur suffisant.

Protege-yeux

Toujours porter des protège-yeux homologués. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE). La visière doit être conforme à la norme EN 1731.

Utiliser des bottes antidérapantes et stables.

HABITS

Porter des vêtements fabriqués dans un matériel résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules.

Premiers secours

Une trousse de premiers secours doit toujours être disponible.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour leur emplacement sur la machine.

La durée de vie de la machine risque d’être réduite et le risque d’accidents accru si la maintenance de la machine n’est pas effectuée correctement et si les mesures d’entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l’atelier de réparation le plus proche.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Suivre les directives de maintenance, d'entretien et les instructions de réparation indiquées dans ce chapitre.

Blocage de l'accélération

Le blocage de l'accélération a pour but d'empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (en la tenant), la commande de l'accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l'accélération et le cliquet reviennent en position initiale. Ce retour en position initiale s'effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d'accélération est alors automatiquement bloquée sur le ralenti.

Bouton d'arrêt

Le bouton d'arrêt est utilisé pour arrêter le moteur.

Protège-main (325HDA55,325HE3)

Cette protection empêche la main d'entrer en contact avec les couteaux actifs, au cas où, par ex., l'utilisateur la cherrait accidentellement la poignée avant.

Système anti-vibrations

La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

Le système anti-vibrations réduit la transmission des vibrations de l'unité moteur/l'équipement de coupe à l'unité que constituent les poignées.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être : engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur.

Le silencieux équipé d'un pot catalytique est aussi unconçu pour réduire la teneur des gaz d'échappement en substances toxiques.

Le risque d'incendie est important dans les pays au climat chaud et sec. C'est pourquoi nous avons équipé certains silencieux de grilles antiflamme. Vérifier si le silencieux de la machine est muni d'un tel dispositif.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine.

AVERTISSEMENT! Un silencieux muni d'un catalyseur est très chaud aussi bien à l'utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie!

AVERTISSEMENT! L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Éviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT! N'oubliez pas que:

Les gaz d'échappement du moteur contiennent de l'oxyde de carbone pouvant provoquer l'intoxication. Ne jamais démarrer ou utiliser la machine à l'intérieur d'un bâtiment ou dans un lieu mal aéré.

Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Protège-couteau (325HDA55)

Le protège-couteau (A) est destiné à empêcher tout contact entre toute partie du corps de l'utilisateur et les couteaux (B).

Contrôle, maintenance et entretien des équipements de sécurité de la machine

AVERTISSEMENT! L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

AVERTISSEMENT! Toujours arrêter le moteur avant d'entamer des travaux sur l'équipement de coupe. Celui-ci continue de tourner après qu'on a relâché l'accélérateur. S'assurer que l'équipement de coupe est complètement immobilisé et débrancher le câble de la bougie d'allumage avant de commencer l'intervention sur l'équipement de coupe.

Blocage de l'accélération

• Vérifier d'abord que la commande de l'accélération est bloquée en position de ralenti quand le blocage de l'accélération est en position initiale.

• Appuyer sur le blocage de l'accélération et vérifier qu'il revient de lui-même en position initiale quand il est relâché.

• Vérifier que le blocage de l'accélération, la commande d'accélération et leurs ressorts de rappel fonctionnent correctement.

• Voir les instructions au chapitre Démarrage. Démarrer le taille-haie et passer au plein régime. Relâcher la gachette d'accélération et contrôler que les couteaux s'arrêtent et demeurent immobiles. Si les couteaux tournent lorsque la gachette d'accélération est sur la position de ralenti, le ralenti du carburateur doit être réglé. Voir les instructions au chapitre Entretien.

Bouton d'arrêt

• Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est en position d'arrêt.

Protège-main

(325HDA55,325HE3)

S'assurer que le protège-main est solidement monté. S'assurer que le protège-main est entier.

Système anti-vibrations

• Vérifier régulièrement l'état des éléments afin de détecter fissures et déformations.
• Vérifier que les éléments anti-vibrations sont entiers et solidement fixés.

Silencieux

• Ne jamais utiliser une machine dont le silencieux est défectueux.

• Vérifier régulièrement la fixation du silencieux dans la machine.

• Si le silencieux comporte une grille pare-étincelles, la nettoyer régulièrement. Une grille colmatée résulte en un échauffement du moteur pouvant donner lieu à de graves avaries du moteur. Ne jamais utiliser un silencieux avec une grille antiflamme défectueuse.

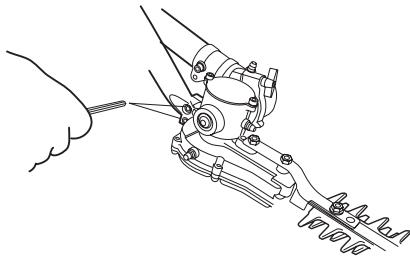

Couteaux

Pour obtenir un bon résultat de coupe, il est important que la pression de contact entre les couteaux soit correcte. Le réglage de la pression de contact s'effectue en serrant à fond dans le sens des aiguilles d'une montre les vis situées sur la partie inférieure de la poutrelle des couteaux. Dévisser ensuite la vis de 1/4 de tour dans le sens contraire des aiguilles d'une montre. Bloquer la vis à l'aide du contre-écrou sur la partie supérieure de la poutrelle des couteaux. Contrôler que le serrage de la vis est tel qu'il est possible de déplacer latéralement la rondelle située sous la tête de la vis.

Lorsque les lames sont régler correctement, un jeu de 0,2-0,4 mm entre les lames doit pouvoir être mesuré au niveau des vis.

Les dents des couteaux sont trop durcies pour pouvoir être limées. Utiliser une meuleuse pour affûter les couteaux émoussés.

Remplacer les couteaux s'ils sont courbés ou endommagés.

Protège-couteau

(325HDA55)

• Contrôler le protège-couteau afin de détecter d'éventuels dommages ou déformations.
• Remplacer le protège-couteau s'il est courbé ou endommagé.

Engrenage

• Après l'utilisation de la machine, l'engrenage est chaud. Ne pas toucher l'engrenage afin d'éviter les brûlures.

Important!

La machine est uniquement destinée au taille des branches et des rameaux.

Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affecter l'acuité visuelle, le jugement ou la maîtrise du corps.

Utiliser les équipements de protection personnelle. Voir au chapitre Equipement de protection personnelle.

Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original.

Ne jamais utiliser la machine dans des conditions climatiques extrêmes telles que le froid intense ou climat très chaud et/ou humide.

Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien. Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.

Tous les carters et toutes les protections doivent être montés avant le démarrage. Vérifier que le chapeau de bougie et le câble d'allumage ne sont pas endommagés. Risque de chocs électriques.

AVERTISSEMENT! Des couteaux en mauvais état augmentent le risque d'accident.

Démarrage

• Un carter d'embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l'embrayage risque de lâcher et de provoquer des blessures.
• Ne jamais mettre la machine en marche à l'intérieur. Les gaz d'échappement du moteur sont nocifs.
• S'assurer que la zone de travail est bien dégagée et qu'aucune personne et aucun animal ne risquent d'entrer en contact avec l'équipement de coupe.
• Placer la machine sur le sol et vérifier que l'équipement de coupe ne peut heurter ni débris de branches ni cailloux. Plaquer la machine contre le sol à l'aide de la main gauche (NOTA! Pas à l'aide du pied). Saisir ensuite la poignée de démarrage de la main droite et tirer sur le lanceur.

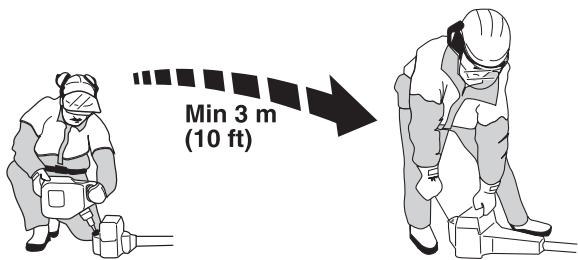

Sécurité carburant

Utiliser un bidon d'essence comptant un dispositif d'arrêt de remplissage automatique. - Ne jamais effectuer le remplissage de la machine lorsque le moteur tourne. Arrêtez le moteur et laissez-le refroidir pendant quelques minutes avant de faire le plein. Veillez à une bonne aération lors du remplissage et du mélange de carburant (essence et huile 2 temps). - Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l'endroit où a été fait le plein.

• Ne jamais démarrer la machine : 1. Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer. 2. Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l'eau et du savon. 3. S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas. 4. Éviter tout contact de la peau avec du carburant. Le carburant a un effet irritant sur la peau et peut aussi entraîner des alterations cutanées.

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation eventuelle entre en contact avec une flamme vivante ou une étincelle: machine électrique, moteur électrique, contact/interrupteur chaudière.
• Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.
• Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel.
• Lors du stockage et du transport de la machine, toujours utiliser la protection de transport de l'équipement de coupe.
• Avant de remisser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

AVERTISSEMENT! Manipuler le carburant avec précaution. Penser aux risques d'incendie, d'explosion et d'inhalation.

Consignes de sécurité pour l'utilisation du taille-haie

AVERTISSEMENT! La machine peut provoquer des blessures personnelles graves. Lire attentivement les consignes de sécurité. Apprendre à bien utiliser la machine.

AVERTISSEMENT! Outil coupant. Ne jamais toucher l'outil sans avoir préalablement arrêté le moteur.

REMARQUE! Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Protection personnelle

• Toujours porter des bottes ainsi que l'équipement de protection indiqué au chapitre Equipement de protection personnelle.
• Toujours porter des vêtements de travail et des pantalons longs résistants.
• Ne jamais porter des vêtements amples ou des bijoux.
• Éviter les cheveux longs en dessous des épaules.

Consignes de sécurité pour l'entourage

• Ne jamais laisser un enfant utiliser la machine.
• S'assurer qu'aucune personne ne s'approche à moins de 15 m pendant le travail.
• Ne jamais laisser d'autres personnes utiliser la machine sans s'être assuré du préalable que ces personnes ont bien compris le contenu du mode d'emploi.

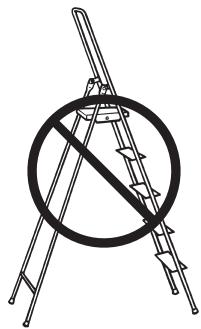

• Ne jamais travailler sur une échelle, un tabouret, ou dans toute autre position élevée n'offrant pas une sécurité maximale.

Consignes de sécurité pendant le travail

• Toujours adopter une position de travail sûre et stable.
• Toujours tenir la machine avec les deux mains. Porter la machine sur le côté du corps.

Utiliser la main droite pour manoeuvrer l'accélération.

• Veiller à ce que ni les mains ni les pieds ne soient en contact avec l'équipement de coupe quand le moteur tourne.
• Après l'arrêt du moteur, maintenir mains et pieds à l'écart de l'équipement de coupe jusqu'à l'arrêt total de celui-ci.
• Attention aux éclats de bois pouvant être projetés durant le sciage.
• Toujours poser la machine sur le sol quand elle n'est pas utilisée.
• Ne pas couper trop près du sol. Des pierres ou tout autre objet sont susceptibles d'être projetés.
• Étudier attentivement l'objet à scier afin de détecter les obstacles éventuels tels que les lignes électriques, les insectes, les animaux, etc. ou les objets pouvant endommager l'équipement de coupe comme, par exemple, les objets en métal.
• Arrêter immédiatement la machine si elle bute sur un objet ou si des vibrations se produisent. Débrancher le cable de la bougie. Vérifier que la machine n'a subi aucun dommage. Réparer tout éventuel dommage.
• Si un objet se bloque dans les lames durant le travail, arrêter le moteur et attendre l'arrêt total du moteur avant de nettoyer les lames. Débrancher le cable d'allumage de la bougie.

Consignes de sécurité après le travail

• La protection pour le transport doit toujours être mise sur l'équipement de coupe quand la machine n'est pas utilisée.
• Avant de commencer les travaux de nettoyage, de réparation ou d'inspection, s'assurer que l'équipement de coupe est arrêté. Débrancher le cable d'allumage de la bougie.

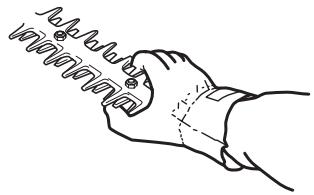

• Toujours utiliser des gants de protection robustes lors de la réparation de l'équipement de coupe. Il est très tranchant et peut facilement provoquer des coupures.

Ranger la machine hors de portée des enfants. Utiliser uniquement des pièces de rechange d'origine pour réparer la machine.

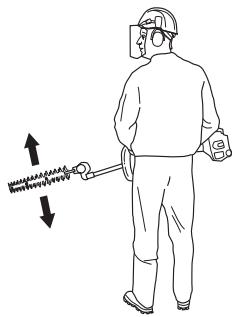

Techniques de travail de base

• Travailler en effectuant des mouvements de balancier de bas en haut lors de la taille des côtés.

• Régler l'accélération en fonction de la charge.
• Lors de la taille d'une haie, le moteur doit toujours être maintenu éloigné de la haie. Pour un meilleur équilibre, tenir la machine le plus près possible du corps.

S'assurer que l'extrémité ne touche pas le sol. - Ne jamais forcer, mais adopter un rythme de travail régulier, de sorte que toutes les branches puissent être coupées uniformément.

Modification de l'angle du taille-haie

(325HE3, 325HE4)

• Desserer la manette.

• Saisir la poignée du limiteur d'angle et la régler sur l'angle souhaité avant de desserrer la manette.

(325HDA55)

• Desserer la manette.

• Appuyer l'unité de coupe sur le sol ou sur toute autre base stable pour régler l'angle souhaité.

• Serrer la manette.

AVERTISSEMENT! Ne pas toucher l'unité de coupe lors du réglage de l'angle. Les couteaux sont très tranchants et peuvent facilement causer des coupures.

325HDA55

Quels sont les composants?

1 Couteau 2 Graisseurs pour le remplissage du lubrifiant (3 unités) 3 Renvoi d'angle 4 Protège-couteau (325HDA55) 5 Tube de transmission 6 Poignée avant (325HDA55,325HE3) 7 Poignée avant (325HE4) 8 Commande de l'accélération 9 Bouton d'arrêt 10 Verrou d'accélérateur 11 Crochet de suspension du harnais (325HE4) 12 Capot de cylindre 13 Poignée de lanceur 14 Réservoir d'essence

15 Commande de starter 16 Pompe à carburant 17 Capot de filtre à air 18 Carter d'embrayage 19 Vis de fixation du protège-main (325HDA55,325HE3) 20 Poignée du réglage de l'angle (325HE3,325HE4) 21 Manette du réglage de l'angle 22 Protège-main (325HDA55,325HE3) 23 Clé universelle 24 Manuel d'utilisation 25 Dispositif de protection pour le transport 26 Clé à six pans 27 Harnais (325HE4) 28 Protection anti-chocs (325HE4)

(325HDA55,325HE3)

1 Assembler le protège-main et la poignée en boucle en les vissant ensemble. Vérifier soigneusement que les trous des deux éléments correspondent bien.

2 Enfiler la poignée en boucle et le protège-main sur le tube de transmission. 3 Introduire la rondelle dans la rainure de la poignée en boucle. 4 Monter l'écrou et la vis. Ne pas serrer trop fort.

5 Effectuer un réglage d'appoint pour obtenir une position de travail confortable. Serrer la vis. REMARQUE! La poignée en boucle et le protège-main ne doit pas être montés à l'arrête du marquage fléché situé sur le tube de transmission.

(325HE3,325HE4)

Monter la poignée à l'aide de deux vis.

Montage de l'unité de coupe

Lors du montage de l'unité de coupe, il est important que le tailland-haie soit posé sur une surface plane. Autrement, l'unité de coupe risque d'être montée de travers.

1 Monter l'unité de coupe sur le tube de transmission. REMARQUE! Veiller à ce que l'arbre d'entraînement sur le tube de transmission se place correctement dans la rainure de l'unité de coupe.

2 Serrer la vis inférieure en premier, puis ensuite la vis supérieure.

Réglage du harnais

Le harnais doit toujours être utilisé avec la machine pour garantir à l'utilisateur un contrôle maximal sur la machine et réduire le risque de fatigue au niveau des bras et du dos.

1. Enfiler le harnais. 2. Accrocher la machine dans le crochet de suspension du harnais. 3. Régler la longueur du harnais de telle sorte que le crochet de suspension soit à peu près à la hauteur de la hanche droite de l'utilisateur.

Montage de la protection antichocs (325HE4)

Montez la protection avec trois vis et trois rondelles. Les deux vis courtes doivent être montées dans les trous A. Serrer les vis au couple de 4 Nm. Après environ 20 heures d'utilisation de la machine, resserrer les vis à 4 Nm.

Carburant

REMARQUE! La machine est équipée d'un moteur à deux temps et doit toujours être alimentée avec un mélange essence/huile. Afin d'assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, même les moindres erreurs au niveau de la quantité d'huile affectent sérieusement le rapport de mélange.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant.

Essence

REMARQUE! Toujours utiliser une essence de qualité mélangée à de l'huile (indice d'octane de 90 au moins). Si la machine est équipée d'un pot catalytique (voir Caractéristiques techniques), n'utiliser que de l'essence sans plomb mélangée à de l'huile. Une essence au plomb détruirait le pot catalytique.

Choisissez de l'essence écologique (alkylat) si vous pouvez vous en procurer.

L'indice d'octane minimum recommandé est de 90. Faire fonctionner le moteur avec un carburant d'un indice d'octane inférieur à 90 peut provoquer des cognements. Cela entraîne une augmentation de la température du moteur, ce qui peut occasionner des avaries graves. - Si on travaille en permanence à des régimes élevés, il est conseillé d'utiliser un carburant d'un indice d'octane supérieur.

Huile deux temps

Pour le meilleur résultat et un fonctionnement optimal, toujours utiliser une huile deux temps HUSQVARNA, spécialement conçue pour nos moteurs à deux temps. Coefficient de mélange 1:50 (2%). - Si de l'huile HUSQVARNA n'est pas disponible, utiliser une autre huile deux temps de haute qualité pour moteurs refroidis par air. Pour le besoin d'huile, consulter le concessionnaire. Rapport de mélange de 1:33 (3%). - Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau. - Ne jamais utiliser d'huile pour moteurs à quatre temps.

Essence, litres	Huile deux temps, litres
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mélange

• Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l'essence.
• Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.
• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

AVERTISSEMENT! Le pot d'échappement à catalyseur est très chaud pendant et après le service. C'est également vrai pour le ralenti. Soyez attentif au risque d'incendie, surtout à proximité de produits inflammables et/ou en présence de gaz.

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:

Ne jamais fumer ni placer d'objet chaud à proximité du carburant.

Ne jamais faire le plein, moteur en marche. Arrêtez le moteur et laissez-le refroidir pendant quelques minutes avant de faire le plein.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir. Serrer soigneusement le bouchon du réservoir après le remplissage. Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mettre en marche.

• Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement.
• Bien mélanger le carburant en agitant le récipient avant de replir le réservoir.

Contrôles avant la mise en marche

• Inspecter la zone de travail. Retirer tout objet susceptible d'être projeté.
• Vérifier l'équipement de coupe. Ne jamais utiliser des couteaux émoussés, craquels ou abîmés.

• Vérifier que la machine est en parfait état d'utilisation. Contrôler que tous les écrous et boulons sont correctement serrés.
• Contrôler que l'engrenage est correctement lubrifié. Voir les instructions au chapitre Engrenage.
• Contrôler que l'équipement de coupe s'arrête toujours au ralenti. Utiliser la machine uniquement pour les travaux auxquels elle est destinée.
• Contrôler que la poignée et les dispositifs de sécurité sont en bon état. Ne jamais utiliser une machine dont une pièce est manquante ou ayant été modifiée contrairement aux spécifications.
• Tous les carters doivent être correctement montés et sans défaut avant le démarrage de la machine.

Démarrage

AVERTISSEMENT! Le carter d'embrayage complet avec l'engrenage doit être monté avant de démarrer la machine, sinon l'embrayage risque de lâcher et de provoquer des blessures personnelles.

Toujours éloigner la machine d'une distance d'environ 3 mètres de l'endroit où le remplissage en carburant a été effectué avant de démarrer la machine. Placer la machine sur une surface solide. Ne pas oublier que les couteaux commencent à tourner dès que le moteur est mis en marche. S'assurer que les couteaux n'entrent en contact avec aucun objet. S'assurer qu'aucune personne non autorisée ne se trouve dans la zone de travail afin d'éliminer tout risque de blessures personnelles graves.

Moteur froid

Allumage: Mettre le contacteur d'arrêt en position de démarrage.

Starter: Mettre la commande de starter sur la position de starter. Le contacteur d'arrêt doit alors se placer automatiquement en position de démarrage.

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche. Il n'est pas nécessaire de remplir la poche complètement.

Moteur chaud

Allumage: Mettre le contacteur d'arrêt en position de démarrage.

Starter: La position d'accélération de démarriage s'obtient en mettant la commande de starter en position starter, puis en le ramenant en position initiale.

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche. Il n'est pas nécessaire de remplir la poche complètement.

Plaquer la machine contre le sol à l'aide de la main gauche (NOTA! Pas à l'aide du pied!).

Saisir ensuite la poignée de démarriage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entrainement grippent), puis tirer énergiquement et rapidement sur le lanceur.

Dès l'allumage du moteur, enforcer le starter et continuer les essais de démarrage jusqu'au démarrage du moteur. Quand le moteur démarre, passer rapidement au plein régime et le ralenti accéléré est automatiquement désactivé.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Arrêt

Pour arrêter le moteur, placer la gachette d'arrêt sur la position arrêt.

Carburateur

Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum. Après 8-10 pleins, le moteur est rodé. Pour s'assurer qu'il fonctionne de manière optimale en émettant aussi peu de gaz nocifs que possible après la période de rodage, il convient de demander au revendeur/à l'atelier de réparation (s'il dispose d'un compte-tours) d'effectuer un réglage fin du carburateur.

AVERTISSEMENT! Un carter d'embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l'embrayage risque de l'acher et de provoquer des blessures.

Fonctionnement

Le carburateur détermine le régime du moteur via la commande de l'accélération. C'est dans le carburateur que l'air est mélangé à l'essence. Ce mélange air/essence est régulable. Pour pouvoir utiliser la puissance maximale de la machine, le réglage doit être correctement effectué. - Le réglage du carburateur signifie que le moteur est adapté aux conditions locales telles que le climat, l'altitude, l'essence et le type d'huile deux temps. Le carburateur comporte trois possibilités de réglage:

L = Pointeau de bas régime

H = Pointeau de haut régime

T = Vis de ralenti

• Les pointaux L et H règlent le débit de carburant nécessaire par rapport au flux d'air permis par l'ouverture de la commande de l'accélération. S'ils sont tournés dans le sens des aiguilles d'une montre, le mélange est plus pauvre (moins d'essence) ; s'ils sont tournés dans le sens contraire des aiguilles d'une montre, le mélange est alors plus riche (plus d'essence). Un mélange pauvre donne un régime plus haut et un mélange riche donne un régime plus bas. La vis T règle la position de la commande de l'accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d'une montre, on obtient un régime de ralenti plus haut ; si elle est tournée dans le sens contraire des aiguilles d'une montre, on obtient un régime de ralenti plus bas.

Réglage de base

• Le réglage de base du carburateur est effectué à l'usine. Le réglage de base est plus riche que le mélange optimal et doit être maintenu pendant les premières heures de service de la machine. Ensuite, il faut effectuer un réglage fin du carburateur. Le réglage fin doit être effectué par une personne qualifiée.

REMARQUE! Si l'équipement de coupe tourne au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles de l'horloge jusqu'à l'arrêt de l'équipement de coupe.

Régime de ralenti recommandé 2700 tr/min

Surrégime maxi. commande: Voir le chapitre Caractéristiques techniques.

AVERTISSEMENT! S'il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu'elle n'est pas correctement régée ou réparée.

Réglage fin

• Une fois la machine rodée, le réglage fin doit être effectué. Ce réglage doit impératifement être confié à une personne qualifiée. Régler d'abord le pointeau L et ensuite la vis de ralenti T et finalement le pointeau H.

Conditions

Pour tous les réglages, le filtre à air doit être propre et son couvercle posé. Si le carburateur est réglé avec un filtre à air sale, un mélange de carburant trop pauvre sera obtenu au prochain nettoyage du filtre. Il en résultait la détérioration du moteur. - Visser prudemment les pointeaux L et H jusqu'à mi-chemin du serrage à fond. - Ne pas essayer de dépasser la position d'arrêt pour régler les pointeaux L et H, une telle tentative pouvant endommager la machine. - Mettre la machine en marche en suivant les instructions de démarrage et la chauffer pendant 10 minutes.

REMARQUE! Si l'équipement de coupe tourne au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles de l'horloge jusqu'à l'arrêt de l'équipement de coupe.

Pointeau l de bas régime

Chercher le régime de ralenti maximum en vissant et devissant lentement le pointeau de bas régime. Une fois le régime maximum atteint, dévisser le pointeau de 1/4 tour.

REMARQUE! Si l'équipement de coupe tourne au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles jusqu'à l'arrêt de l'équipement de coupe.

Régler le régime de ralenti à l'aide de la vis de ralenti T si un ajustage est nécessaire. Tourner d'abord la vis de ralenti T dans le sens des aiguilles d'une montre jusqu'à ce que les couteaux commencent à tourner. Tourner ensuite la vis dans le sens inverse jusqu'à l'arrêt des couteaux. Un régime de ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions. Conserver une marge confortable jusqu'au régime auquel les couteaux commencent à tourner.

Les couteaux ne doivent pas non plus tourner quand le starter est sur le ralenti accéléré.

IMPORTANT! S'il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu'elle n'est pas correctement régée ou réparée.

Pointeau h de haut régime

Le pointeau haut-régime H agit sur la puissance, le régime, la température du moteur et sur la consommation en carburant. Un pointeau haut-régime H trop vissé (carburant trop pauvre) entraîne un régime trop élevé et endommage le moteur. Ne pas laisser le moteur tourner à plein régime pendant plus de 10 secondes.

Donner les pleins gaz et tourner le pointeau haut-régime H très lentement dans le sens des aiguilles d'une montre jusqu'au ralentissement du moteur. Tourner ensuite le pointeau haut-régime H très lentement dans le sens inverse jusqu'à ce que le moteur tourne de manière irrégulière. Tourner ensuite légèrement le pointeau haut-régime H dans le sens des aiguilles d'une montre jusqu'à ce que le moteur tourne de manière régulière.

Le moteur ne doit pas être chargé lors du réglage du pointeau haut-régime H. Démonter l'équipement de coupe, l'écrou, la bride de support et le roue d'entraînement avant d'effectuer le réglage du pointeau haut-régime H. Le pointeau haut-régime H est correctement réglé quand on a un léger phénomène quatre temps. Si le moteur s'emballe, le mélange de carburant est trop pauvre. Si le moteur tousse fortement et qu'on a un phénomène quatre temps très prononcé, le mélange est trop riche.

REMARQUE! Pour un réglage optimal du carburateur, il convient de faire appel à un revendeur qualifié/atelier de réparation disposant d'un compte-tours.

Carburateur correctement réglé

Un réglage correct du carburateur se traduit par une accélération franche de la machine et une sensation de 4 temps au régime maximal. De plus, les couteaux ne doivent pas tourner au ralenti ou quand le starter est sur le ralenti accéléré. Un réglage trop pauvre du pointeau de bas régime L peut causer des démarrages difficiles et une mauvaise accélération.

Un réglage trop pauvre du carburant avec le pointeau haut-régime H se traduit par une perte de puissance = capacité réduite, mauvaise accélération et/ou détermination du moteur. Un réglage trop riches du carburant avec les pointeaux L et H se traduit par des problèmes d'accélération ou un régime de travail trop faible.

Silencieux

REMARQUE! Certains silencieux sont dotés d'un pot catalytique. Voir le chapitre Caractéristiques techniques pour déterminer si la machine est pourvue d'un pot catalytique.

Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériel sec et inflammable.

Certains silencieux sont munis d'une grille pare-étincelles. Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier.

Sur les silencieux sans pot catalytique, la grille doit être nettoyée et si nécessaire replacée une fois par semaine. Sur les machines dont le silencieux est muni d'un pot catalytique, la grille devra être inspectée et si nécessaire nettoyée une fois par mois. Si la grille est abîmée, elle devra être remplacée. Si la grille est souvent bouchée, cela peut être du à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée provoque la surchauffe de la machine et la déterioration du cylindre et du piston. Voir également les indications au chapitre Entretien.

REMARQUE! Ne jamais utiliser la machine si le silencieux est en mauvais état.

AVERTISSEMENT! Un silencieux muni d'un catalyseur est très chaud aussi bien à l'utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie!

Système de refroidissement

La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible.

Le système de refroidissement est composé des éléments suivants :

1 La prise d'air dans le lanceur. 2 Les ailettes de ventilation sur le volant. 3 Les ailettes de refroidissement sur le cylindre. 4 Le carter de cylindre (dirige l'air de refroidissement vers le cylindre).

Nettoyer le système de refroidissement avec une brosse une fois par semaine, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.

Bougie

L'état de la bougie dépend de:

L'exactitude du réglage du carburateur. - Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée). La propreté du filtre à air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraine un mauvais fonctionnement du moteur et des démarrages difficiles.

Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

REMARQUE! Toujours utilise le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S'assurer que la bougie est dotée d'un antiparasites.

Filtre à air

Le filtre à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur
• Des problèmes de démarrage. Une perte de puissance.
• Une usure prématurée des éléments du moteur.
• Une consommation anormalement élevée de carburant

Nettoyer le filtre après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses.

Nettoyage du filtre à air

Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse. S'assurer que le filtre est sec avant de le remonter.

Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air.

Huilage du filtre à air

Toujours utiliser l'huile pour filtré HUSQVARNA, ref. 531 00 92-48. L'huile pour filtré contient un solvant permettant une distribution régulière de l'huile dans tout le filtré. Éviter par conséquent tout contact avec la peau.

Mettre le filtre dans un sac en plastique et verser l'huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l'huile. Presser le filtre dans son sac et jeter le surplus d'huile avant de reposer le filtre dans la machine. Ne jamais utiliser de l'huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s'accumule au fond.

Engrenage

Le carter d'engrenage comporte trois graisseurs. Utiliser un piston graisseur pour remplir de lubrifiant. Cette mesure doit être effectuée toutes les 20 heures de travail environ. Utiliser le lubrifiant special Husqvarna n° d'article 503 98 96-01.

REMARQUE! L'engrenage ne doit pas être entièrement rempli de lubrifiant. Le lubrifiant se dilate sous l'effet de la chaleur qui se dégage lors du fonctionnement de la machine. Si l'engrenage est entièrement rempli de lubrifiant, les joints d'étanchéité risquent d'être endommagés, entraînant des fuites de lubrifiant.

En général, il n'est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations.

Nettoyage et graissage

Après chaque utilisation, nettoyer les lames avec l'agent de nettoyage 531 00 60-75 (UL22) pour éliminer la résine et la sève des plantes.

Lubrifier les poutrelles des couteaux avec le lubrifiant spécial n° d'article 531 00 60-74 (UL 21) avant chaque utilisation.

Nous donnons ici quelques conseils d'entretien à caractère général. Pour plus d'informations, contacter l'atelier de réparation.

Entretien quotidien

1 Nettoyer l'extérieur de la machine. 2 Vérifier que les composants de la commande de l'accélération fonctionnent correctement en ce qui concerne la sécurité. (Blocage de l'accélération et commande de l'accélération.) 3 Contrôler le bon fonctionnement du contacteur d'arrêt. 4 Contrôler que les couteaux ne tournent pas au ralenti ou lorsque le starter est sur le ralenti accéléré.

5 Nettoyer le filtre à air. Le remplaçer si nécessaire. 6 Vérifier que le protège-main n'est pas abimé. Remplacer la protection si nécessaire. 7 S'assurer que toutes les vis et tous les écrous sont bien serrés. 8 Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.

Entretien hebdomadaire

1 Contrôler le démarreur et son lanceur. 2 S'assurer que les amortisseurs ne sont pas endommagés. 3 Nettoyer la bougie d'allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,5mm ou replacer la bougie. S'assurer que la bougie est dotée d'un antiparasites. 4 Nettoyer les ailettes de ventilation de la roue volante. 5 Nettoyer ou remplacer la grille antiflamme du silencieux (valable uniquement pour les silencieux sans pot catalytique). 6 Nettoyer le compartiment du carburateur. 7 Nettoyer les brides de refroidissement du cylindre et s'assurer que la prise d'air près du démarreur n'est pas obstruée. 8 Remplir l'engrenage d'huile. Ceci doit être effectué environ toutes les 20 heures d'utilisation. 9 Vérifier que les vis assemblant les couteaux sont correctement serrées.

Entretien mensuel

1 Nettoyer le réservoir de carburant. 2 Nettoyer le carburateur extérieurement, ainsi que l'espace autour. 3 Nettoyer la roue du ventilateur, ainsi que l'espace autour. 4 Contrôler le filtre à carburant et le tuyau à carburant. Remplacer au besoin. 5 Inspector tous les câbles et connexions. 6 Vérifier l'état d'usure de l'embrayage, des ressorts d'embrayage et du tambour d'embrayage. Au besoin, effectuer des remplacements. 7 Remplacer la bougie d'allumage. S'assurer que la bougie est dotée d'un antiparasites. 8 Contrôler et nettoyer la grille antiflamme du silencieux (valable uniquement pour les silencieux avec pot catalytique).

Caractéristiques techniques

Caractéristiques techniques

Caracteristiques techniques	325HDA55	325HE3	325HE4
Mateur
Cylindrée, cm3	24,5	24,5	24,5
Alésage, mm	34	34	34
Course, mm	27	27	27
Régime de ralenti, tr/min	2700	2700	2700
Régime d'embalement maximal recommandé, tr/min	9500-10500	9500-10500	9500-10500
Régome max. ne pas dépasser, tr.min	10800	10800	10800
Puisance moteur maxi., selon ISO 8893	0,9/9000	0,9/9000	0,9/9000
Silencieux avec pot catalytique	Oui	Oui	Oui
Système d'allumage régèle en fonction du régime	Oui	Oui	Oui
Système d'allumage
Fabricant/type de système d'allumage	WalbroMB/SEM AM49	WalbroMB/SEM AM49	WalbroMB/SEM AM49
Bougie	NGK BPMR 7A	NGK BPMR 7A	NGK BPMR 7A
Écartement des electrodes, mm	0,5	0,5	0,5
Carburant, système de graissage
Fabricant/type de carburateur	Zama C1Q	Zama C1Q	Zama C1Q
Contenance du réservoir de carburant, litres	0,5	0,5	0,5
Poids
Poids, sans carburant, équipement de coupe et dispositifs de sécurité, kg	5,5	5,7	5,8
Émissions sonores
(voir remarque 1)
Niveau de puissance acoustique, mesuré en dB(A)	105	104	105
Niveau de puissance acoustique, garanti LWA dB(A)	105	105	105
Niveaux sonores
(voir remarque 2)
Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesure en EN/ISO 11806 et ISO 7917, dB(A), min./max.:	92	93	91
Niveaux de vibrations
Niveau de vibrations au niveau des poignées mesure sur EN/ISO 11806 et ISO 7916, m/s2
Régime de ralenti, poignées arrêté/avant:	3,5/1,8	3,8/1,4	2,2/1,8
Régime d'embalement, poignées arrêté/avant:	3,1/5,7	4,7/5,5	7,5/6,6
Couteaux
Longueur, mm	550	550	550
Vitesse des couteaux,aille/min	4184	4184	4184

Remarque 1: émission sonore dans l'environnement mesurée comme puissance acoustique (LwA) selon la directive UE 2000/14/CE. Remarque 2: le niveau de pression acoustique équivalent correspond à la somme d'énergie pondérée en fonction du temps pour les niveaux de pression acoustique à différents régimes pendant les durées suivantes: 1/2 ralenti et 1/2 plein régime.

Assurance de conformité UE (concerne seulement l'europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tel: [phone], déclarons, sous notre seule responsabilité, que le produit auquel se rattachent la présente déclaration: taille-haies Husqvarna 325HDA55, 325HE3 et 325HE4 à partir des numéros de série de l'année de fabrication 2002 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série) sont conformes aux dispositions des directives du Conseil:

du 22 juin 1998 "directive machines" 98/37/CE, annexe IIA.

du 3 mai 1989 "compatibilité électromagnétique" 89/336/CEE, y compris les amendements actuellement en vigueur.

du 8 mai 2000 "émissions sonores dans l'environnement" 2000/14/CE.

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN292-2, CISPR 12:1997, EN774

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a procédé à des tests de type facultatifs pour le compte de Husqvarna AB. Les certificats ont les numéros: SEC/00/789, 01/094/001 - 325HDA55, SEC/00/790, 01/094/002 - 325HE3, SEC/00/791, 01/094/001 - 325HE4

Huskvarna, le 3 janvier 2002

Bo Andréasson, directeur du développement
