L’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES ET ÉVENTUELLEMENT MORTELLES.
• Ne tondez jamais à proximité de personnes, enfants ou animaux. • N'oubliez pas que tout utilisateur est responsable des accidents ou dommages causés à une autre personne ou aux objets de sa propriété. • Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister sur: - la nécessité absolue d'être attentif et concentré lorsqu'on utilise une autoportée, - le fait qu'une autoportée glissant sur une pente ne s'arrête pas lorsqu'on appuie sur la pédale de frein. Les raison sprincipals d'une perte de contrôle sont: a) l'adhérence insuffisante des pneus, b) une conduite trop rapide, c) un freinage insuffisant, d) une tondeuse non adaptée aux conditions d'utilisation, e) une mauvaise appréciation des contraintes résultant du type de terrain à entretenir et, tout particuliérement de la présence de pentes sur ce terrain, f) l'accrochage incorrect d'une remorque et la mauvaise répartition du poids.
• - Utilisez exclusivement les récipients approuvés. - Remplissez toujours le réservoir à essence à l'air libre et ne fumez pas pendant que vous le remplissez. - Remplissez le réservoir d'essence avant de démarrer le moteur. N'enlevez jamais le bouchon du réservoir d'essence et ne rajoutez jamais d'essence quand le moteur est en marche ou pendant qu'il est chaud. - Si vous avez renversé de l'essence, poussez la tondeuse hors du lieu oú l'essence a été renversée avant de démarrer le moteur. Ne démarrez aucun outil là où l'essence a été renversée avant qu'elle ne n'évapore. Remplacez les pots d'échappement défectueux. Avant d'utiliser votre autoportée, vérifiez toujours que les lames, les boulons de lame et l'unité de coupe ne soient pas usés ou endommagés. Toujours remplacer les deux lames ensemble de façon à éviter tout probléme d'équilibrage. Avant d'intervenir sur le carter de coupe, vérifiez toujours que les lames sont toutes à l'arrêt.
N'utilisez pas votre tracteur sur des pentes de plus de 10 degrés. Rappelez-vous qu’il n’existe pas de pente "sûre". Il faut faire très attention quand vous conduisez votre tracteur sur des pentes herbeuses. Pour éviter tout risque de retournement du tracteur, suivez avec soin les consignes suivantes: - ne vous arrêtez pas ou ne démarrez pas brutalement dans une pente, - embrayez doucement et n'arrêtez jamais votre tracteur dans une pente, spécialement quand vous la descendez, - conduisez toujours lentement dans les pentes, tout comme dans les virages étroits, - faites attention aux irrégularités du terrain, - ne tondez jamais en travers d'une pente, à moins que la tondeuse n'ait été spécialement conçue à cet effet. Faites attention quand vous tirez des charges ou lorsque vous utilisez un équipement lourd. - N'utilisez que les points de charnière de la barre d'attelage approuvés. - Limitez-vous aux charges que vous pouvez contrôler avec sécurité. - Ne tournez pas trop brutalement. Soyez très prudent quand vous conduisez en marche arrière. - N'utilisez que les masses de roues ou contrepoids qui vous sont conseillés dans le manuel d'instructions. Faitez attention à la circulation quand vous devez utiliser le tracteur près d'une route ou quand vous devez traverser une route. Arrêtez toujours les lames quand vous devez traverser une surface autre que du gazon. Quand vous montez des accessoires, ne les utilisez et déposez jamais à proximité de quelqu'un. N'utilisez jamais le tracteur avec un bac, déflecteur ou insert broyeur défectueux ou encore sans bac ou déflecteur. Pour tondre, même en fonction broyage, il faut impérativement pour votre sécurité que, soit le bac, soit le déflecteur (option),soient positionnés à l'arrière du tracteur. Ne modifiez pas la vitesse de rotation du moteur et ne le faites pas fonctionner au dessus de son régime normal car celà peut être dangereux. Avant de quitter le siége : - débrayez les lames et abaissez le carter de coupe, - mettez le levier de vitesse au point mort et enclenchez le frein de parking, - arrêtez le moteur et enlevez les clés,
Dans ce cas inspectez aussitôt la machine pour vous assurer qu'elle n'est pas endommagée et, si nécessaire, faites ou faites faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner. - si la machine commence à vibrer anormalement. Dans ce cas vérifiez immédiatement l'unitéde coupe. Débrayez systématiquement les lames quand le tracteur n'est pas utilisé ou quand vous devez le transporter. Débrayez les lames puis arrêtez le moteur: - avant de faire le plein d'essence, - avant d'enlever le collecteur, - avant de régler la hauteur de coupe à moins que ce réglage ne puisse s'effectuer du poste de conduite. Une fois le démarrage effectué, réduisez les gaz grâce à la commande correspondante et positionnez cette commande dans l'encoche correspondant à la position de tonte. Quand vous avez fini de tondre, abaisser la commande de gaz au minimum avant de couper le moteur. Si le moteur est fourni avec une vanne d'arrêt, fermez l'arrivée d'essence quand vous avez fini de tondre.
Attendez le refroidissement du moteur avant d'entreposer le tracteur dans un espace clos. Pour supprimer les risques d'incendie assurez-vous que le moteur, le pot d'échappement, le logement de la batterie et du réservoir d'essence ne sont pas encrassés par l'herbe, les feuilles ou la graisse. Vérifiez souvent le collecteur pour vous assurer qu'il est propre et qu'il n'est pas détérioré. Pour votre sécurité, remplacez systématiquement les pièces usées ou détériorées. Si le réservoir d'essence doit être vidangé, procédez à cette opération à l'extérieur. Sur les tondeuses multi-lames, n'oubliez pas que la rotation d'une lame peut entraîner celle des autres. Quand le tracteur est garé, entreposé ou tout simplement non utilisé, réglez la hauteur de coupe dans la position la plus basse. ATTENTION: Débranchez toujours le fil de bougie d’allumage et pour prévenir les démarrages accidentels, posez-le de telle sorte qu'il ne puisse en aucun cas entrer en contact avec la bougie d'allumage lors du montage, du transport, des réglages et des réparations.
Nunca utilice en pendientes de más de 10°. Acuérdese que no hay pendiente segura. Hay que tener mucho cuidado cuando se quiere desplazar sobre pendientes de césped. Para protejerse contra vuelco; - evite arrancar o parar cuando vaya cuesta arriba o cuesta abajo; - enganche el embrague lentamente, siempre guarde la maquina en engranaje, especialmente cuanto se este desplazando cuesta abajo; - las velocidades de la maquina deben ser mantenidas bajas cuando este sobre las pendientes o cuando haga vueltas estrechas. - fíjese si hay agujeros, surcos o otros peligros escondidos; - nunca siegue al través de la cara de la pendiente, a menos que la segadora este diseñada para este propósito. Tenga mucho cuidado cuando este tirando cargas o cuando este usando un equipo pesado. - Use solamente puntos de enganche de la barra de tracción. - Limite carga a esos que pueda controlar con seguridad. - No haga vuelta rápidas. Tenga cuidado cuando vaya marcha atrás. - Use contrapesos o pesos de rueda cuando este sugerido en su libro de instrucciones. Tenga un cuidado extra cuando atraviese o se acerque de carreteras . Pare la rotación de las cuchillas cuando ataviase superficies otras que césped. Cuando use cualquier accesorio, nunca directa la descarga de materiales hacia personas que estén cerca y no permita que nadie cerca de la maquina cuando esta funcionando. Nunca use la maquina sin la protección contra la descarga en su sitio Nunca cambie los ajustes del regulador o no haga que el motor tenga una velocidad excesiva. Antes de dejar la posición del operador: - desenganche la fuerza motriz y baje los accesorios; - cambie a neutro y enganche el freno de estacionamiento; - pare el motor y remueva la llave.
Si el tanque del combustible debe ser vaciado hágalo afuera. En maquinas de más de una cuchilla, tenga cuidado puesto que la rotación de una cuchilla puede causar la rotación de otras cuchillas. Cuando la maquina debe ser estacionada, almacenada o cuando debe ser dejada desatendida, baje el conjunto cortador a menos que una serradora mecánica es usada. PRECAUCIÓN: Siempre desconecte el alambre de la bujía y póngalo donde no pueda entrar en contacto con la bujía, para evitar el arranque por accidente, durante la preparación, el transporte, el ajuste o cuando se hacen reparaciones.
- naar de vrijloop schakelen en de parkeerrem inschakelen; - de motor stoppen en de sleutel verwijderen.
Enlevez le manchon de direction du volant de direction et glissez le manchon sur l’arbre de rallonge. Vérifier que les roues avant sont bien alignées droit vers l’avant et positionner le volant sur le moyeu. Positionner la grande rondelle plate, la rondelle frein et le boulon hexagonal 3/8ème. Visser fortement, Encliqueter le cache volant dans le volant de direction. 1. ARBRE D’EXTENSION
Placez la siège sur sa cuvette pour positionner le boulon à épaulement sur le gros orifice fendu placé dans la cuvette. Poussez sur la siège pour accrocher le boulon à épaulement dans le trou oblong et tirez la siège vers l’arrière du tracteur. Le siège peut être ajusté individuellement par rapport à la pédale de frein et d'embrayage. Ajuster le siège pour avoir une position assise correcte en le déplaçant vers l'avant ou vers l'arrière. Serrer à fond la vis de réglage (2).
De zitting is verstelbaar voor de individuele instelling in verhouding tot de koppelings- resp. rempedaal. Stel de zizting in de juiste zitpositie door deze naar voor en naar achter te schuiven. Haal de stelschroef aan.

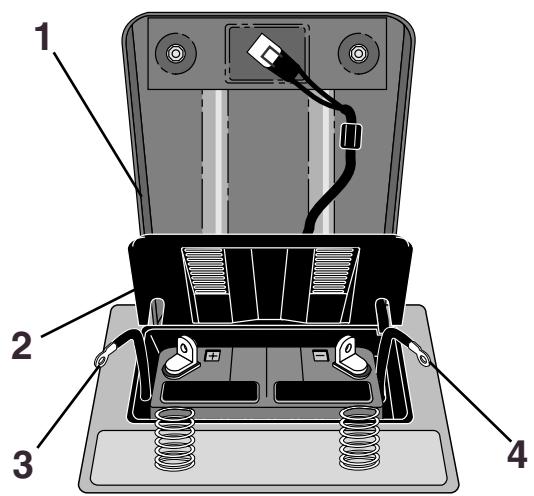

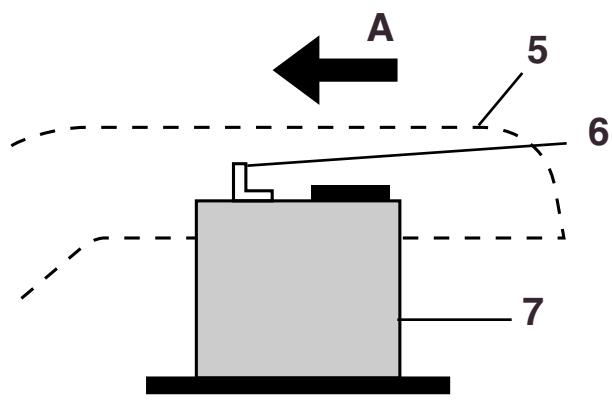

• Lever la plaque de fixation du siège puis ouvrir la boîte de batterie.
Porte de la boîte de batterie Câble Câble
ADVERTENCIA: Antes de instalar la batería, despójese de brazaletes metálicos, correas de reloj, sortijas, etc. Si estos objetos tocan la bateria pueden producirse quemaduras. • Levante el asiento y abra la caja de la batería.
Fixer les deux câbles à l’aide des vis et des écrous. Lubrifier les bornes de la batterie avec de la graisse résistante à l’eau.

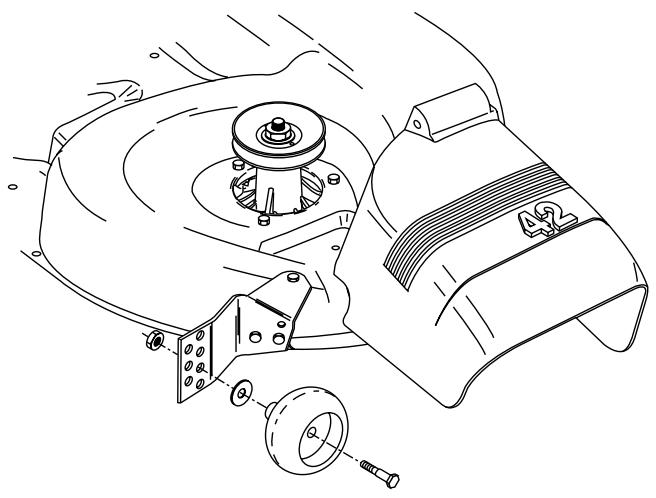

• Réglez la tondeuse à la hauteur de coupe désirée. • Quand la tondeuse est à la position désirée pour la hauteur de coupe, les supports de roue devraient être montés afin qu’ils soient un peu de la terre. Installez le support de roue dans le trou approprié avec un boulon à épaulement, une rondelle 3/8 et un écrou frein 3/8-16 et serrez à fond. • Répétez pour l’autre côté. Installez le support de roue dans le même trou réglable.
3. Pédale de frein et d'embrayage. 4. Embrayage et débrayage de la boîte de vitesses. 5. Embrayage et débrayage du groupe de coupe. 6. Abaissement et relevage du plate au de coupe. 7. Serrure de contact. 8. Frein de parking. 9. Bloquage et débloquage de roue libre. 10. Réglage de la hauteur de coupe. Ubicación de los mandos 1. Interruptor de alumbrado. 2. Mondos del acelerador y del estrangulador 3. Pedal de freno y de embrague. 4. Acoplamiento/desacoplamiento de la transmisión. 5. Acoplamiento y desacoplamiento de la equipo de corte. 6. Elevación/descenso rápidos del equipo de corte. 7. Cerradura de encendido. 8. Freno de estacionamiento. 9. Acoplamiento y desacoplamiento de rueda libre. 10. Ajuste de la altura de corte
Entre ces deux positions maxi, se trouve le régime optimal pour la tonte, signalé par une encoche dans le rail ou se déplace la manette.
START Le démarreur est en circuit ATTENTION! Quand la machine reste sans surveillance, ne jamais laisser la clef de contact dans le contacteur.
La llave de encendido puede hallarse en tres posiciones diferentes: OFF: Corriente eléctrica cortada ON: 1. Enfoncer à fond la pédale de frein/embrayage. 2. En même temps, relever vers le haut le levier du frein de parking et le maintenir dans cette position. 3. Relâcher la pédale de frein. Pour déserrer le frein de parking, il suffit ensuite d'enfoncer à nouveau la pédale de frein/embrayage.
Aplique el freno de estacionamiento de la manera siguiente: 1. Apriete el pedal del freno hasta el fondo. 2. Tire de la palanca de freno hacia arriba y manténgala en esta posición. 3. Suelte el pedal. Para desaplicar el freno de estacionamiento sólo es necesario apretar el pedal del freno. Girarlo hacia la derecha para aumenar la altura de corte. El volante podrá girarse más fácilmente si se tira al mismo tiempo hacia atrás de la palanca para el ascenso/descenso rápido del equipo de corte.
Enrósquela. Quítela otra vez y lea el nivel de aceite.
30 hasta la marca de ”FULL” (lleno). En invierno (a temperaturas bajo cero) hay que utilizar aceite de motor SAE 5W-30. L’olio deve essere tra i due contrassegni sull’asticella. Se necessario rifornire con olio SAE 30, fino al segno “FULL”. In inverno (sotto 0°) usare olio SAE 5W-30. 0,8 bar à l'arrièr.
Comprobar regularmente la presión de inflado de los neumáticos. En los delanteros ha de ser de 1 bar y en los traseros de 0,8 bar.
(en position supérieure) et que le levier pour l’embrayage/ débrayage du carte de coupe est en position de débrayage.
Ponga la llave de encendido en la posición de arranque ”START”. NOTA! No haga funcionar el motor de arranque más de unos 5 segundos a la vez. Si el motor no arranca, espere unos 10 segundos antes de hacer otra tentativa.
à la section de “POUR TRANSPORTER“ dans cette section de ce manuel). • Démarrez le moteur et déplacez la commande des gaz à la position lente. Assurez-vous que le frein de stationnement ne soit pas engagé. • Déplacez le levier de la commande de mouvement à la position de marche avant complète et tenez-le pendant cinq (5) secondes. Déplacez le levier à la position de marche arrière complète et tenez-le pendant cinq (5) secondes. Répétez ce procédé trois (3) fois. • Déplacez le levier de la commande de mouvement à la position point mort (N). • Arrêtez le tracteur en tournant la clé de contact à la position d’arrêt (OFF). • Embrayez la transmission en déplaçant la commande de roue libre en position de conduire (Référez-vous à la section de “POUR TRANSPORTER” dans cette section de ce manuel). • Démarrez le moteur et déplacez la commande des gaz à la position lente. • Conduisez en avant le tracteur pour 150 cm (5 pieds) approximativement et ensuite, conduisez en arrière pour 150 cm (5 pieds). Répétez ce procédé de conduire trois (3) fois. • Votre tracteur est maintenant prêt pour l’utilisation normale. Esp
IMPORTANTE: SE LA TRASMISSIONE E’ STATA SMONTATA PER RIPARAZIONI O PER LA SOSTITUZIONE, RICORDARSI DI FARE LO SPURGO DOPO LA REINSTALLAZIONE PRIMA DI RIMETTERE IN FUNZIONE IL TRATTORE. • Arranque el motor y mueva el control de la aceleración a la posición de lento. Asegúrese que el freno de estacionamiento no este enganchado. • Mueva la palanca del control de movimiento la posición total de adelante y sujétela durante cinco (5) segundos. Mueva la palanca hacia la posición total de marcha atrás y sujétela durante cinco (5) segundos. Repita este proceso tres (3) veces. • Mueva la palanca del control de movimiento a la posición de neutro (N). • Pare el tractor girando la llave de encendido a la posición de apagado “OFF”. • Enganche la transmisión poniendo el control de rueda libre en la posición de conducir (Vea “PARA EL TRANSPORTE” en esta sección de este manual ). • Arranque el motor y mueva el control de la aceleración a la posición de lento. • Conduzca su tractor hacia adelante durante aproximadamente cinco pies y entonces hacia marcha atrás cinco pies (150 cm). Repita este proceso tres (3) veces. • Su tractor esta ahora dispuesto para la operación normal. • Breng de rijhendel naar de stand N (neutraal). • Stop de trekker door de contactsleutel naar de stand “OFF” [UIT] te draaien. • Schakel de transmissie in door de freewheel-hendel in de rijstand te plaatsen. • Start de motor en breng de gashendel naar de stand Langzaam. • Rijd de trekker ongeveer 1 meter 50 vooruit en vervolgens 1 meter 50 achteruit. Herhaal dit drie keer. • Uw trekker is nu klaar voor normaal bedrijf. Bien vérifier, pendant la tonte, que la commande de gaz se trouve bien dans l'encoche correspondant au régime moteur optimal pour la tonte
Commencer par tondre haut puis diminuer progressivement la hauteur de coupe jusqu'à obtenir le résultat voulu. Le meilleur résultat s'obtient au régime moteur maxi (les lames tournent vite) et à petite vitesse. Si l'herbe n'est pas trop haute, ni trop dure, la vitesse de tonte peut-être augmentée sans modifier notablement la qualité de coupe. Les plus belles pelouses sont les pelouses régulièrement tondues. La coupe est plus régulière tout comme la répartition de l'herbe. Le temps passé à tondre n'est pas nécessairement plus important puisque la vitesse de conduite peut-être augmentée sans que l'aspect de la pelouse ne s'en ressente. Eviter de tondre une pelouse mouillée. La pelouse ne peutétre tondue correctement car les roues du tracteur s'enfoncent dans le sol. Nettoyer le carter de coupe après chaque utilisation, de préférence avec une raclette pour décoller herbe fraîche restée dans le carter et la goulotte d'éjection.
Ne jamais arrêter ou démarrer le tracteur sur une pente. Sur une pente, immobiliser le traceur pour passer les vitesses. Le changement de vitesse, si le tracteur n'est pas à l'arrêt, peut détériorer la boîte de vitesses.
Het risico om achterover te slaan is zeer groot. En superficies grandes, el sentido de marcha ha de cambiarse después de 2-3 vueltas para que la hierba cortada sea lanzada contra la superficie ya cortada, como se ve en la ilustración. Avanzare ad elevato regime per togliere il tagliato da aiuole, vialetti e simili. Dopo due o tre giri, su tappeti di maggiori dimensioni, cambiare il senso di marcia come da figura per smaltire il tagliato sulla superficie già tagliata. Rijd rechtse ronden, zodat het gemaaide gras wordt weggeworpen van borders, paden etc. Bij grotere gazons dient u de rijrichting na 2-3 ronden te veranderen, zodat het gemaaide gras wordt weggeworpen op het gedeelte, dat reeds gemaaid is (zie illustratie).
• Verwijder de ontstekingskabel van de bougie.
• Enfoncer la pédale de frein/embrayage pour mettre le frein de parking. • Mettre le levier de vitesses sur la position neutre. • Débrayer les lames. • Arrêter le moteur. • Débrancher le câble d'allumage de la bougie.

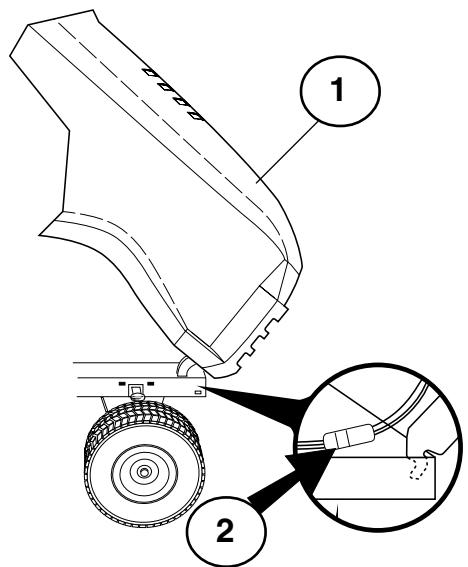

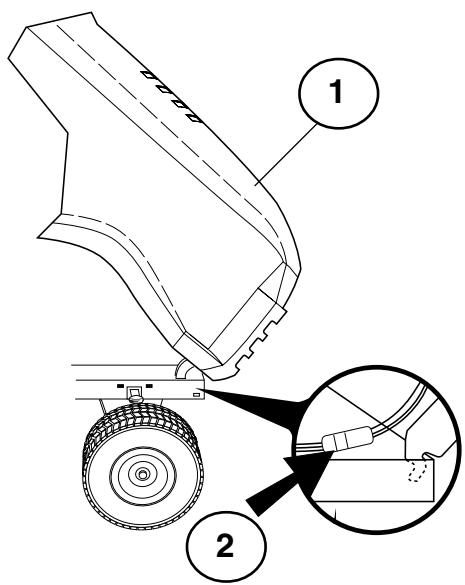

• Pour réinstaller le capot, repositionner les ergots du capot dans les encoches réservées à cet effet, • Rebrancher la connexion des phares et refermer le capot.
(2) Scheinwerferanschluß • Sluit de aansluitkabel van de koplampen weer aan en sluit de motorkap.
• Vérifier le niveau d'huile, et lubrifier au besoin les points d'articulation, • Vérifier que tous les écrous, boulons et goupilles sont en place et solidement fixés, • Vérifier la batterie, les polarités et l'évent. • Recharger au besoin à 6 A, • Nettoyer le grille de ventilation du moteur, • Nettoyer le filtre à air • Retirer du tracteur la poussière et les brindilles qui risqueraient d'endommager le moteur ou de provoquer un échauffement, • Vérifier l'état des freins.
NOTA: El mantenimiento periódico ha de hacerse con regularidad a fin de mantener el tractor en buen estado. ADVERTENCIA: Antes de efectuar cualquier reparación, inspección o maintenimiento, desconectar el cable de la bujía a fin de evitar accidentes. Antes de cada uso de la máquina: • Controlar el aceite, si es necesario lubricar los puntos de pivotaje. • Controlar que todos los pernos, tuercas y pasadores estén en su sitio y bien seguros. • Controlar la batería, los bornes y los orificios de ventilación. • Recargar lentamente a 6 amperios. • Limpiar el filtro de aire. • Mantener el tractor libre de suciedad a fin de evitar daños o sobrecalentamientos del motor. Soupape de vidange de l’huile • Enlever le bouchon et introduire le tube de vidange. • Afin d’ouvrir la soupape, appuyer légèrement, tourner en sens contraire aux aiguilles d’une montre et enlever. • Afin de fermer la soupape, appuyer et tourner en sens des aiguilles d’une montre. • Enlever le tube de vidange et visser le bouchon. 1. Bouchon 2. Tube de vidange

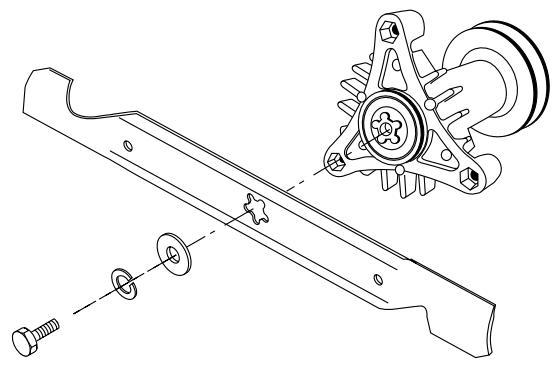

éviter tout déséquilibrage. POUR RETIRER LES LAMES: • Relevez la machine sa position la plus haute pour avoir accës aux lames coupantes. • Desserrer le boulon à tête hexagonale, le circlip et la rondelle plate fixant la lame sur le moyeu. • Installer une nouvelle lame ou la lame d'origine réaffutée avec le tranchant tourné vers le haut du carter comme indiqué sur le dessin ATTENTION: Pour que la lame soit bien montée, l'orifice central en forme d'étiol de la lame doit être parfaitement emboîté sur l'étoile du moyeu. • Remonter le boulon à tête hexagonale, le circlip et la rondelle plate dans l'order exact, comme indiqué. • Resserer le boulon avec un couple de serrage de 3,7 à 4,9 mKg. ATTENTION: Le boulon de lame a été traité thermiquement - classe 8. Bien respecter le couple de serrage.
• Monteer een nieuw of geslepen mes waarbij het sleep (hulp) mes omhoog naar het maaidek gericht moet zijn, zie afbeelding. BELANGRIJK: Om zeker te zijn van goede montage moet het centrumgat in het mes passen met de ster op de mandrijn. • Bevestig de zeskantbout, veerring en vlakke ring weer in precies dezelfde volgorde als op de afbeelding te zienis. • Haal de bouten stevig aan (aandraaimoment 27-35 ft. lbs.) BELANGRIJK: De bout van het mes is warmtebehandeld volgens klasse 8.
2. Enlevez le petit ressort de retenue (2), et soulevez le ressort d’embrayage hors de le boulon de la poulie. 3. Enlevez le grand ressort de retenue (3), glissez le collier hors et poussez la guide de logement hors du support. 4. Enlever les duex ressorts arrière en forme d'épingle à cheveux (4) et chasser les axes un marteau.
2. Remueva el resorte de retención pequeño (2), y levante el resorte del embrague hacia fuera del perno de la polea. 3. Remueva el resorte de retención grande (3), deslice el collar hacia fuera y empuje la guía del bastidor hacia afuera del soporte. 4. Quitar los dos resortes posteriores (4) y golpear con un martillo los muñones de eje hasta sacarlos.
4. Verwijder de twee achterste haarpinveren (4) en sla met een hamer de twee as-pennen los.
7. Retirer le groupe de coupe de la machine. ATTENTION: Si un accessoire autre que le carter de tondeuse doit être montée sur le tracteur, enlevez les raccords antérieurs et accrochez le ressort d’embrayage dans le trou carré du chassis (8).
Auswurfoffnung muß nach rechts. Montaje de la unidad de corte
2. Retirer la courroie en partant de la poulie gauche du carter de coupe, puis des autres poulies. 3. Retirer ensuite la courroie de l'unité de coupe. 4. Monter la courroie neuve dans l'ordre inverse. Vérifier que la courroie est correctement positionnée devant tous les guides.
3. Quitar después la correa de la unidad de corte. 4. Montar la nueva correa en el orden inverso. Controlar que la correa nueva se halla por dentro de todas la guías.
4. De nieuwe riem wordt in omgekeerde volgorde gemonteerd. Controleer of de riem binnen alle riemgeleiders ligt.

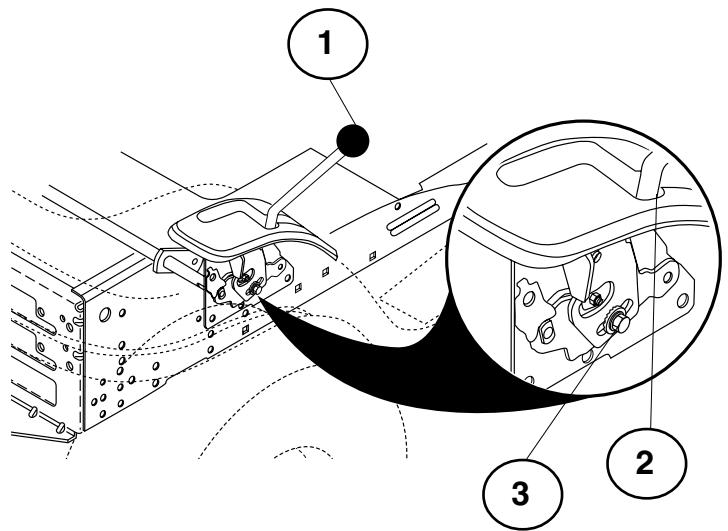

3. Relever le carter de coupe dans la position la pus haute. 4. Mesurer les distances A et B. Esp
1. Controlar que la presión de inflado es la correcta en los cuatro neumáticos. 2. Asegurarse de que la máquina está sobre suelo horizontal. 3. Levantar la unidad de corte hasta su posición más elevada. 4. Medir la distancia A y B.
2. Visser exactement de la même façon les écrous (2) sur les supports avant du carter de coupe 3. Lorsque la distance (A) est correcte, bloquer le réglage avec l’écrou (1). Para obtener el mejor resultado de corte, el extremo delantero (B) de la unidad de corte ha de estar unos 10 mm (0,375") más bajo que el extremo posterior (A). Ajustar de la manera siguiente para elevar el extremo posterior: 1. Quitar la tuerca (1) en las palancas izquierda y derecha. 2. Enroscar la tuerca (2) el mismo número de vueltas en las dos palanca. 3. Cuando se ha obtenido la distancia correcta (a), el ajuste se bloquea con la tuerca (1). Per ottenere i migliori risultati, il bordo anteriore del tagliaerba (B) deve essere circa 10 mm più basso di quelo anteriore (A). Regolare nel modo sequente: • La distance A doit être la mêne des deux côtés à 6 mm près. • Si le réglage est nécessaire, ne régler qu'un seul des deux côtés pr rapport à l'autre. • Soulever ou baisser un côté de la tondeuse en ajustant l'écrou de réglage sur ce côte. ATTENTION: Chaque trois tour de l'écrou de réglage changera a hauteur de la tondeuse environ 0,3 cm (1/8"). • Revérifier la distance au sol après le réglage.
“A” • Si el ajuste es necesario, haga el ajuste en un lado de la segadora solamente. • Levante un lado de la segadora por apretar la tuerca de ajuste del várillaje de levantamiento en ese lado. • Baje un lado de la segadora por desapretar la tuerca de ajuste del várillaje de levantamiento en ese lado. NOTA: Cada tres vueltas completas de la tuerca de ajuste cambiará la altura de la segadora en aproximadamente (1/ 8"). • Vuelva a revisar las medidas después del adjuste. Écrou de réglage du raccord de levage Parte inferior de la esquina de la segadora Tuerca de ajuste del várillaje de levantamiento Bordo inferiore del tagliaerba Dado di regolazione dell'articolazione di sollevamento Onderkant van de maaimachine Bijstelmoer Serrer le frein de stationnement et enlever la courroie en partant de la poulie de guidage (1), la poulie pour la courroie d'embrayage (2) et le pignon de'entraînement pour le moteur (3). Faire passer la courroie entre les deux palettes du ventilateur et faire tourner le ventilateur et faire tourner le ventilateur dans le sens inverse des aiguilles d'une montre pour dégager la courroie (4).
• Garder le levier de contrôle du mouvement de la boîte de vitesses dans cette position et éteindre le moteur; • Garder le levier dans la position susdite, desserrer le boulon de réglage; • Déplacer le levier de contrôle du mouvement en position de point mort (N) (vanne de fermeture), • Visser à fond le boulon de réglage. ATTENTION: déplacer le niveau de travail de la faucheuse dans la position la plus basse pour augmenter le jeu afin d’accéder au boulon de réglage. Si le tracteur continue à glisser progressivement en avant ou en arrière après ce réglage et avec le levier au point mort, effectuer les opérations décrites ci dessous: • Desserrer le boulon de réglage • Déplacer le levier de contrôle du mouvement de1/4 ou 1/2 pouce dans la direction du glissement; • Visser à fond le boulon de réglage, • Faire démarrer le moteur et l’essayer. • Si le tracteur continue à glisser, répéter les opérations susdites jusqu’à atteindre les résultats désirés.
I • Manteniendo la palanca en la posición arriba indicada, aflojar el perno de regulación; • Mover la palanca de control del movimiento en posición neutro (N) (cierre metálico); • Enroscar bien el perno de regulación. NOTA: desplazar el plano de trabajo de la segadora hasta la posición más baja para aumentar el juego al fin de acceder al perno de regulación. Si el tractor sigue deslizándose adelante y atrás, después de esta regulación y con la palanca en posición neutro, efectuar las operaciones indicadas de seguida: • Aflojar el perno de regulación. • Mover la palanca de control del movimiento de 1/4 o 1/2 pulgar en la dirección de deslizamiento. • Enroscar bien el perno de regulación. • Poner en marcha el motor y probarlo. • Si el tractor sigue deslizando, repetir las operaciones arriba indicadas hasta alcanzar los resultados deseados.
• Inspectez les ailettes de refroidissement pour la saleté, l'herbe coupée et les autres matéraux. Pour empêcher l'avarie aux joints d'eetanchéité, n'utilisez pas l'air comprimé ou le pulvérisateur à haute pression pour nettoyer les ailettes de refroidissement. FLUIDE DE LA POMPE DE LA TRANSMISSION La transmission a été scellé à l'usine et l'entretien de fluide n'est pas exigee pour la durabilité de la transmission. Si la transmission devrait avoir une fuite ou demande de la réparation, contactez votree centre d'entretien autorisé le plus proche.
Tracht niet de ventilator of de transmissie te reinigen terwijl de motor draait of terwijl de transmissie heet is. • Controleer de koelventilator om u ervan te overtuigen dat de bladen intact en schoon zijn. • Controleer de koelribben op vuil, gras en ander materiaal. TRANSMISSIEPOMPVLOEISTOF De transmissie is in de fabriek verzegeld en vloeistofonderhoud is niet nodig. Als de transmissie ooit mocht lekken of een onderhoudsbeurt nodig hebben, dient u een bevoegd servicecentrum of -afdeling te raadplegen.
Manque d’essence dans le réservoir. Bougie d’allumage défectueuse. Raccord de bougie défectueux. Impuretés dans le carburateur ou la canalisation de carburant
1. No hay combustible en el depósito. 2. La bujía es errónea. 3. La conexión de la bujía está defectuosa. 4. Hay suciedad en el carburador o en el tubo de combustible.
1. La batterie est déchargée. 2. Mauvais contact entre le câble et la polarité de la batterie. 3. Le levier d’embrayage/débrayage n’est pas en bonne position. 4. Le fusible principal est endommagé. 5. Le contacteur est endommagé. 6. Le contact de sécurité pour la pédale de frein/embrayage est endommagé. 7. La pédale de frein/embrayage n’est pas enfoncée.
1. Batería descargada. 2. Mal contacto entre cable y borne de batería. 3. La palanca de acoplamiento/desacoplamiento en mala posición. 4. Fusible principal estropeado. 5. Cerradura de encendido estropeada. 6. Contacto de seguridad para pedal de embrague/freno estropeado. 7. Pedal de embrague/freno no apretado.
1. Trop grande vitesse enclenchée. 2. La bougie est défectueuse. 3. Le carburateur est mal réglé. 4. Le filtre à air est colmaté. 5. L’aération du réservoir de carburant est colmatée. 6. Le réglage de l’allumage est incorrect. 7. Il y a des impuretés dans la canalisation de carburant.
1. Acoplada una marcha demasiado alta. 2. La bujía está estropeada. 2. La bougie d’allumage est défectueuse. 3. Il y a des impuretés dan la canalisation de carburant. 4. Le carburateur est mal réglé.
1. Filtro de aire obturado. 2. Bujía estropeada. 3. Suciedad en el carburador o tubo de combustible. 4. Carburador mal ajustada. 2. La prise d’air ou les ailettes de refroidissement sont colmatées. 3. Le ventilateur est endommagé. 4. Il y a trop peu ou pas d'huile dans le moteur. 5. L’avance à l’allumage est défectueuse. 6. La bougie d’allumage est défectueuse ou inadaptée.
1. El motor funciona sobrecargado. 2. Toma de aire o aletas de refrigeración obturadas. La batterie ne charge pas 1. Le fusible est endommagé. 2. Une ou plusieurs cellules sont endommagées. 3. Il y a un mauvais contact entre les polarités de batterie et les câbles.
1. Fusible estropeado. 2. Uno o varios vasos estropeados. 3. Mal contacto entre los bornes de la batería y los cables. No funciona el alumbrado 2. L’interrupteur est défectueux. 3. Il y a un court circuit dans le fil.
1. Las cuchillas están sueltas. 2. El motor está suelto. 3. Il y a un déséquilibrage de l'une ou des deux lames par suite de dégâts ou d'un mauvais équilibrage aprés l'affûtage.
1. Cuchillas embotadas. 3. L’herbe est longue et mouillée. 4. L’herbe s’est accumulée dans le carter. 5. La pression de gonflage des pneus n’est pas la même du côté gauche et du côté droit. 6. La vitesse enclenchée est trop grande. 7. La courroie d’entraînement moteur/lames patine.
Il motore si surriscalda 1. Motore sotto sforzo. 2. Presa d’aria o alette di raffreddamento ostruite. 3. Ventola danneggiata. 4. Manca olio nel motore. • Vider le réservoir d’essence. Mettre le moteur en route et le laisser tourner jusqu’à ce que le carburateur soit vide. • Déposer la bougie et verser une cuillère à soupe d’huile dans le moteur. Faire tourner le moteur à la main pour répartir l’huile et remettre la bougie en place. • Démonter la batterie. La mettre dans un endroit frais après l’avoir chargée. La protéger du grand froid. • Ranger la machine au sec et à l’abri.
• Die gesamte Maschine reinigen, besonders unter den • Vaciar el depósito de gasolina. Poner el motor en marcha y dejarlo funcionar hasta que se acabe la gasolina del carburador. • Sacar la bujía y verter una cucharada sopera de aceite de motor en el cilindro. Hacer girar el motor para que se distribuya el aceite y volver a enroscar la bujía. • Sacar la batería. Cargarla y guardarla en un lugar fresco. Proteger la batería de las bajas temperaturas (por debajo del punto de congelación). • Guardar la máquina en un interior seco.
No utilizar nunca gasolina para efectuar la limpieza. Utilizar detergente desengrasante y agua caliente.
