Intitulé	Description
Type de produit	TV LED 22 pouces
Résolution d'écran	1920 x 1080 pixels (Full HD)
Fréquence de rafraîchissement	60 Hz
Connectivité	2 x HDMI, 1 x USB, 1 x VGA, 1 x AV
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	49.2 x 31.4 x 5.4 cm (sans pied)
Poids	3.5 kg
Consommation énergétique	30 W (en fonctionnement), 0.5 W (en veille)
Fonctions principales	Réception TNT, mode éco, réglage automatique de l'image
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, contacter le service client pour les réparations
Garantie	2 ans
Informations générales	Compatible avec les supports VESA 100 x 100 mm

FOIRE AUX QUESTIONS - MAESTRO 220 TV PACKARD BELL

Comment allumer le Packard Bell Maestro 220 TV ?

Appuyez sur le bouton d'alimentation situé sur le téléviseur ou utilisez la télécommande pour l'allumer.

Comment régler le volume ?

Utilisez les boutons de volume situés sur la télécommande ou les boutons physiques sur le téléviseur pour augmenter ou diminuer le volume.

Comment changer de chaîne ?

Utilisez les boutons de chaîne sur la télécommande ou appuyez sur les flèches directionnelles pour naviguer entre les chaînes.

Que faire si l'écran reste noir ?

Vérifiez que le téléviseur est bien allumé, que le câble d'alimentation est branché et que la source d'entrée est correctement sélectionnée.

Comment connecter un appareil externe (comme un décodeur ou une console de jeux) ?

Utilisez un câble HDMI pour connecter l'appareil externe à l'un des ports HDMI du téléviseur, puis sélectionnez la source correspondante à l'aide de la télécommande.

Comment accéder aux paramètres du téléviseur ?

Appuyez sur le bouton 'Menu' de la télécommande, puis naviguez à l'aide des flèches pour accéder aux différents paramètres.

Que faire si le téléviseur ne capte pas les chaînes ?

Vérifiez les connexions de l'antenne ou du câble TV, puis effectuez une recherche automatique des chaînes via le menu des paramètres.

Comment réinitialiser le téléviseur aux paramètres d'usine ?

Accédez au menu des paramètres, recherchez l'option 'Réinitialiser' ou 'Restaurer les paramètres d'usine' et suivez les instructions à l'écran.

Comment mettre à jour le logiciel du téléviseur ?

Accédez au menu des paramètres, recherchez l'option 'Mise à jour du logiciel' et suivez les instructions pour télécharger et installer les mises à jour disponibles.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et le récepteur du téléviseur.

MODE D'EMPLOI MAESTRO 220 TV PACKARD BELL

Consignes de sécurité importantes 3

Instructions pour la mise au rebut 4

Vue d'ensemble de Notre Téléviseur LCD - 5

Panneaux avant et latéraux 5

Vue du panneau arrière 6

Télécommande 7

Touches générales 7

Télétexte et multimédia 8

Connexions de base 9

Connecter le cordon d'alimentation 9

Préparer la télécommande 9

Profiter d'une TV analogique et numérique 9

Connecter une antenne/un câble 9

Pour commencer à regarder votre TV 10

Connecter les périphériques audio/video externes 11

Connecter un lecteur DVD, un magnétoscope, décodeur ou un équipement audio/vidéo 11

Connecter un appareil photo, un caméscope ou une console de jeu vidéo 12

Connecter un ordinateur de bureau ou un ordinateur portable- 13

Connexion d'un périphérique de stockage USB 13

Sélectionner la source d'entrée 14

Lecture de fichiers multimédias à partir d'un périphérique de stockage USB 15

Connexion d'un périphérique de stockage USB 15

Navigation dans l'écran multimédia 15

Commandes des chaînes 18

Liste des haines 18

Liste des chaînes favorites 19

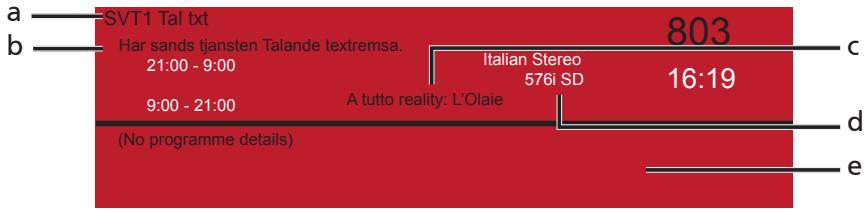

Informations de l'émission 20

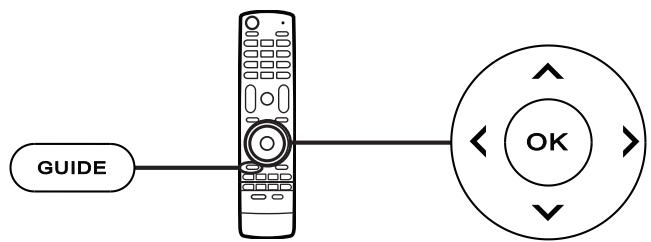

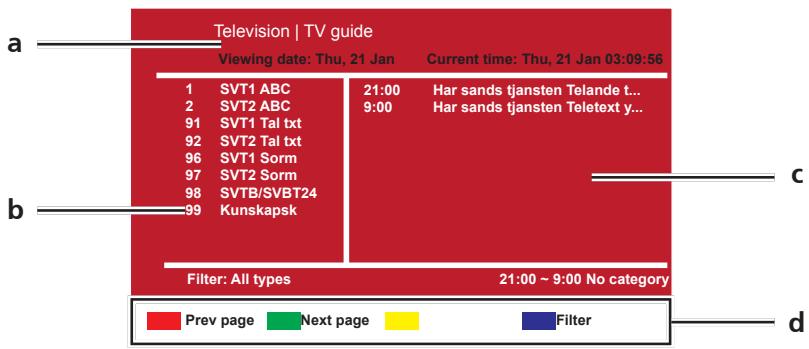

Guide Électronique des programmes 20

Décalage temporel (chaînes numériques seulement) 22

Enregistrer les émissions dans un périphérique de stockage USB (chaînes numériques seulement) 22

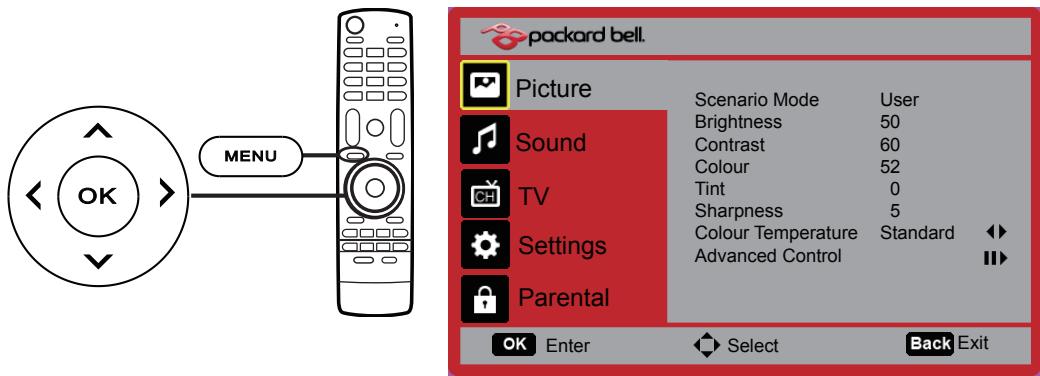

Navigation OSD 23

Navigation dans les menus OSD à l'aide de la télécommande 23

Régler les paramètres OSD 24

Paramètres de l'image 26

Paramètres de son 28

Paramètres TV 29

Pays 29

Paramètres 30

Parental 31

Dépannage 33

Tableau de référence du signal d'entrée PC 34

Spécifications du Produit 35

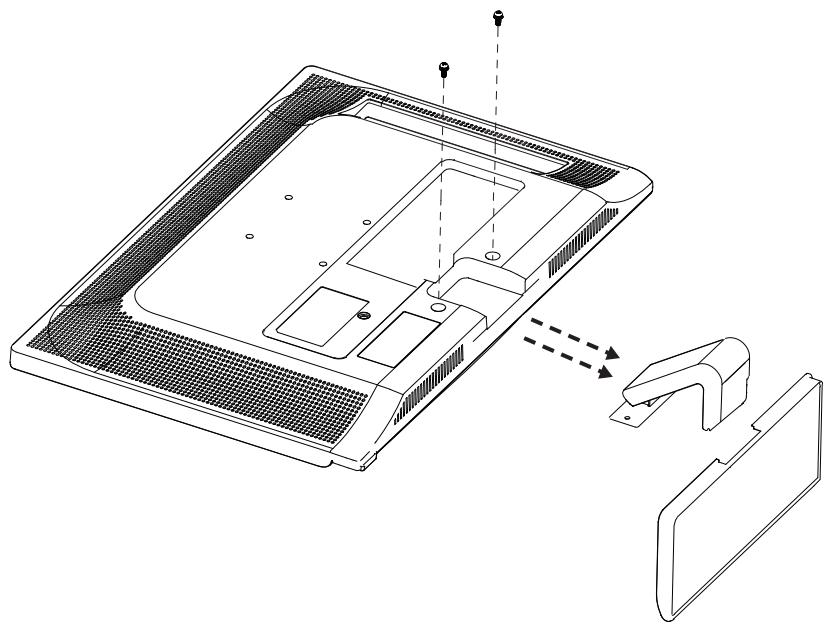

Préparation au montage mural/démontage de la base - 37

Numéro de module :

Numéro de série :

Date d'achat:

Lieud'achat:

HOMI	HDMI, le logo HDMI et l'Interface Multimédia Haute Définition sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC.
DVB Digital Video Broadcasting	DVB est une marque commerciale déposée de DVB Project.

Consignes de sécurité importantes

Lisez ces consignes attentivement. Veuillez les conserver dans un lieu sûr pour consultation ultérieure.

1. Utilisez uniquement les accessoires nécessaires spécifiés par le fabricant.
2. Utilisez uniquement avec le chariot, le socle, le trépied, le support ou la table spécifique par le fabricant, ou vendus avec l'appareil. Lorsqu'un chariot est utilisé, faites attention quand vous déplacez l'ensemble chariot-appareil pour éviter de vous bleisser en cas de renversement.
3. Débranchez cet appareil pendant les orages quand il y a des éclairs ou lorsque vous le laissez inutilisé pendant de longues périodes.
4. N'installez pas cet appareil dans un espace clos comme une bibliothèque ou un meuble similaire.
5. Ne placez pas l'appareil près de sources de flammes nues, telles les bougies allumées.
6. Si vous n'utilisez pas la télécommande pendant une longue période, retirez les batteries. Utilisez
7. Les batteries usagées ou vides doivent être correctement éliminées ou recyclées conformément aux lois en vigueur. Pour de plus amples informations, contactez le service de traitement des déchets solides de votre localité.

Respectez tous les avertissements et instructions indiqués sur le produit.

9 Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage.

1. Ne pas utiliser ce produit après l'eau.
2. Ne pas placer ce produit sur un chariot, un support ou une table instable. Le produit pourrait tomber et provoquer de sérieux dommages.
3. Les fentes et les ouvertures sont conçues à des fins de ventilation ; pour assurer un fonctionnement fluide du produit et pour le protéger des surchauffes, ces ouvertures ne doivent pas être ès de, ou sur, un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.
4. ée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre syndicat d'électricité local.
5. Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.
6. Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.
7. Ne jamais introduire dans ce produit d'objets d'aucune sorte par les fentes du boîtier, ils pourraient entrer en contact avec des points à haute tension et court-circuiter des pièces, entraî
8. Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou-retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Confiez toutes les opérations de dépannage à un personnel de dépannage qualifié.
9. Débranche ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes :

a. Lorsque le cordon d'alimentation est endommagé ou effiloché.

b. Si un liquide a été renversé dans le produit. c. Si le produit a été exposé à la pluie ou à l'eau. d. Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation. Réglez uniquement les contrôles décrits dans les instructions de fonctionnement. Un réglage inadapté d'autres contrôles peut provoquer des dommages et nécessiter un travail important d'un technicien qualifié pour remettre le produit dans son état de fonctionnement normal. e. Si le produit est tombé ou si le boîtier a été endommagé. f. Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage.

1. Utilisez uniquement le type de cordon d'alimentation (fourni dans votre boîte d'accessoires) approprié pour cette unité. Déconnectez toujours le cordon d'alimentation de la prise murale avant tout dépannage ou tout démontage de cet équipement.
2. Ne surchargez pas une prise secteur murale ou une barrette de connexion d'alimentation. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion.
3. Certains produits sont équipés d'une fiche à trois dents avec terre, dont la troisième dent correspond à la mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Il s'agit d'une fonction de sécurité. Assurez-vous que la prise CA est correctement mise à la terre. Ne pas neutraliser le système de sécurité de la fiche avec mise à la terre en tentant de l'insérer dans une prise murale sans terre. Si vous n'arrivez pas à insérer la fiche dans la prise murale, consultez votre électricien pour changer la prise obsolète.
4. N'utilise pas ce téléviseur LCD sur votre lieu de travail, conformément à la BildscharbV, et restez à une distance pour regarder des programmes. Regarder un téléviseur grand écran trop peut causer de la fatigue oculaire.
5. Ce téléviseur conçu pour le divertissement domestique seulement. Assurez-vous qu'il y a suffisamment de distance entre vous et le téléviseur lorsque vous affichez le contenu afin de ne pas nuire à vos yeux.

La broche de mise à la terre est un système de sécurité important. Il est possible de s'électrocuter sur un système qui n'est pas correctement mis à la terre.

La broche de mise à la terre a également une capacité de bonne immunité contre les bruits inattendus qui entravent les performances de ce produit et est produit par d'autres appareils électriques à proximité.

Instructions pour la mise au rebut

Ne jetez pas cet appareil électronique dans la poubelle pour vous en débarrasser. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veillez à le recycler.

Pour de plus amples informations concernant la collection DEEE, rendez-vous sur notre page d'accueil à l'adresse http://www.packardbell.com/

Correspondance Certificata, Conforme à la certification réglementaire russe

Vue d'ensemble de notre téléélévateur LCD

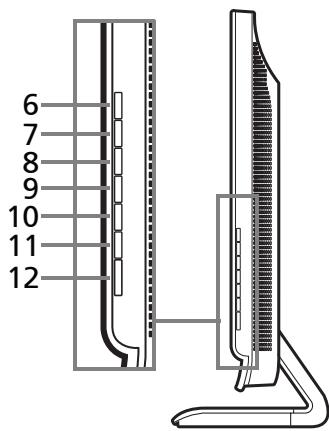

Panneaux avant et latéraux
1	Interface commune
2	Entrée AV-COMPOSITE + Audio D/G
3	Port USB
4	Prise casque
5	Port HDMI

6	Diminuer le Volume	Lorsque l'OSD est lancé : sert à naviguer vers la gauche dans l'OSD.
7	Augmenter le Volume	Lorsque l'OSD est lancé : sert à naviguer vers la droite dans l'OSD.
8	Descendre de Châîne	Lorsque l'OSD est lancé : sert à naviguer vers le bas dans l'OSD.
9	Monter de Châîne	Lorsque l'OSD est lancé : sert à naviguer vers le haut dans l'OSD.
10	Touche Menu	Active et désactive le menu OSD.
11	Source Touche (Entrée)	Appuyez pour changer la source d'entrée. Lorsque l'OSD est lancé : appuyez sur cette touche pour confirmer lechioix.
12	Bouton d'alimentation

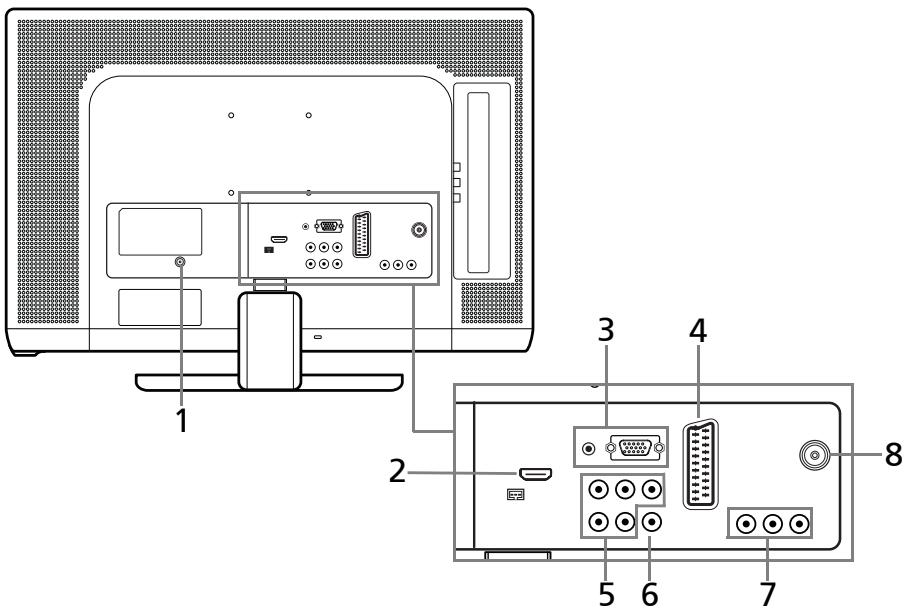

Vue du panneauarrêté

No.	Élément
1	Entrée c.c.
2	Port HDMI
3	Entrée VGA + Entrée audio PC
4	PÉRITEL
5	Entrée AV-COMPOSANTES + Audio D/G
6	Sortie SPDIF
7	Sortie AV - CVBS + Audio D/G
8	Tuner hybride (prénd en charge les signaux analogiques et numériques)

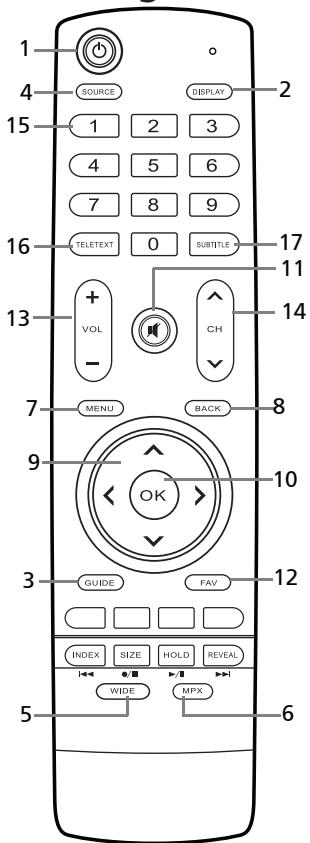

1 Marche/arret

Appuyez pour allumer et éteindre votre téléviseur.

Appuyez pour afficher ou changer les informations d'entrée/chaîne (dépend du type d'entrée/source).

Appuyez pour lancer le mode du guide électronique des programmes (EPG) (Mode TV numérique uniquement). Voir en page 34.

4 SOURCE

Appuyez pour sélectionner le bon mode d'entrée.

5 WIDE

Appuyez pour afficher en boucle les modes de mise à l’échelle, à savoir les modes Auto, Normal, Zoom1, Zoom2 et Large.

6 MPX

Appuyez pour afficher et sélectionner le signal audio.

7 MENU

Appuyez pour afficher ou fermer le Menu.

Appuyez pour revenir au menu précédent.

9 Touches directionnelles

Sur certains modèles, les touches directionnelles gauche et droite font également office de touches de rembobinage et d'avance rapide lors de la visualisation de fichiers multimédias.

10 Ok/enter/ch LIST (liste des chaînes)

ENTER: Appuyez pour confirmer votre d'un numero de chaine. CH LIST: Appuyez pour lancer la liste des chaines. Voir en page 33.

11 MUTE

Appuyez pour activer ou couper le son.

12 FAV

Appuyez pour ouvrir la liste des chaînes favorites.

13 VOL (+ / - )

Appuyez sur ces boutons pour augmenter ou diminuer le volume.

14 CH (haut/bas)

Appuyez ces boutons pour sélectionner une chaîne TV de manière séquentielle.

16 Teletext/mix

Appuyez pour passer du mode TV/AV au mode Télétexte.

Appuyez à nouveau pour afficher la page télétexte en surimpression sur l'image TV.

Appuyez pour afficher les sous-titres à l'écran.

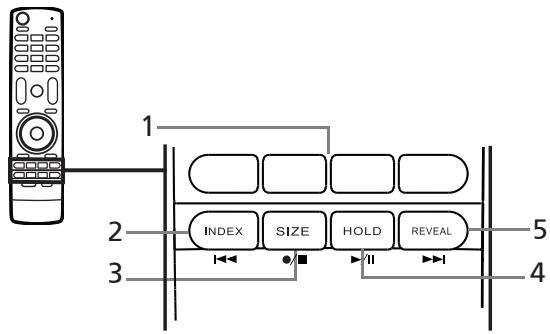

Télétexte

1 Boutons de couleur (R/V/J/B)

Permet d'utiliser les boutons associés sur la page télétexte.

2 INDEX

Appuyez pour accéder à la page index.

3 SIZE

Appuyez une fois pour agrandir jusqu'à deux fois la page télétexte.

Appuyez de nouveau pour reprendre.

4 HOLD

Appuyez pour faire une pause sur la page télétexte actuelle.

5 REVEAL

Appuyez pour afficher les informations du télétexte masquées.

Multimédia

1 Boutons de couleur (R/V/J/B)

Aucune fonction lors de l'utilisation de l'interface multimédia.

2 Piste précédente

Appuyez pour passer au début d'une piste, ou à la piste précédente.

3 Arreter

Appuyez pour arrêter la lecture.

Sur certains téléviseurs, la télécommande permet de démarrer l'enregistrement de programmes. Cette fonction n'est pas disponible sur votre téléviseur.

Lecture/Pause

Appuyez pour démarrer la lecture de la piste sélectionnée, ou mettre en pause une piste si elle est déjà en cours de lecture.

Piste suivante

Appuyez pour passer à la piste suivante, s'il y a plusieurs pistes sélectionnées.

Vous pouvez utiliser les touches directionnelles gauche et droite pour avancer ou rembobiner dans une piste. Appuyez de nouveau sur la touche pour augmenter la vitesse de progression (x2/x4/x8/x16).

Appuyez sur le bouton Lecture/Pause pour reprendre la lecture.

Les touches directionnelles gauche et droite font également office de touches de rembobinage et d'avance rapide lors de la visualisation de fichiers multimédias.

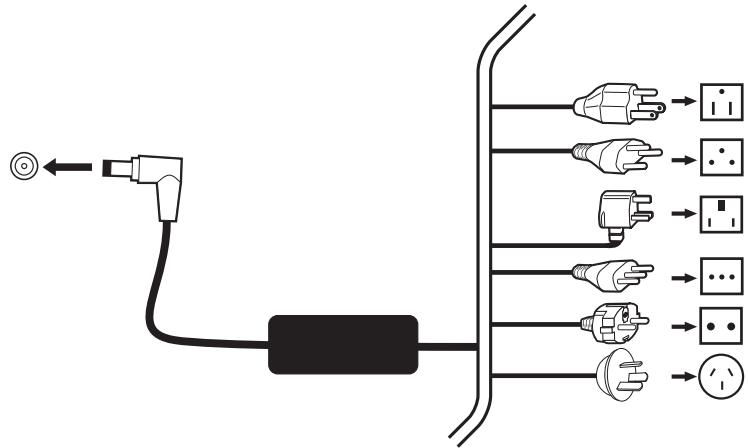

Connecter le cordon d'alimentation

1 Connectez le cordon CA sur la prise entrée CA située à l'arrière du téléviseur. 2 Connectez la fiche du cordon à une prise murale comme illustré.

Préparer la télécommande

1. Ouvrez le couvercle au-dessous de la télécommande. 2. Insérez deux piles AA (fournies) en respectant la polarité indiquée à l'intérieur du compartiment à piles.

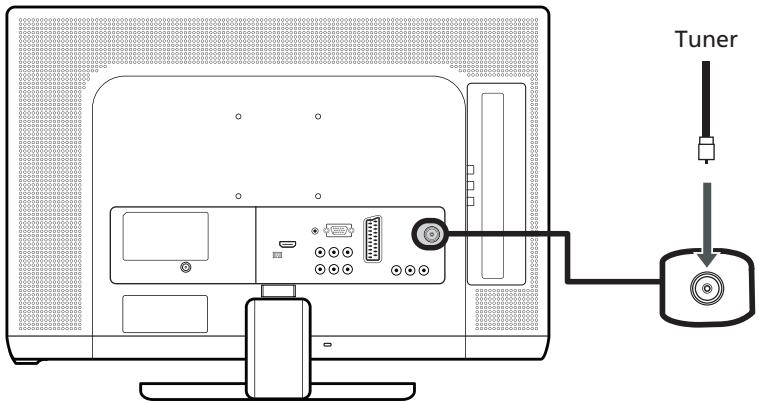

Connecter une antenne/une câble

Connectez le câble de l'antenne au port antenne approprié situé à l'arrière du téléviseur comme illustré ci-dessous.

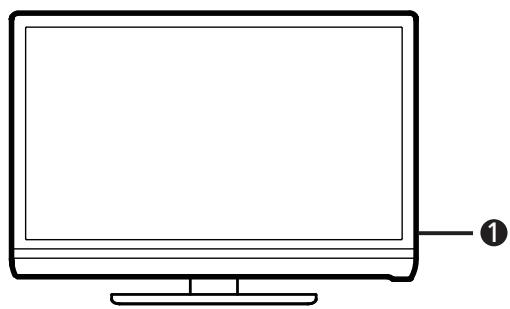

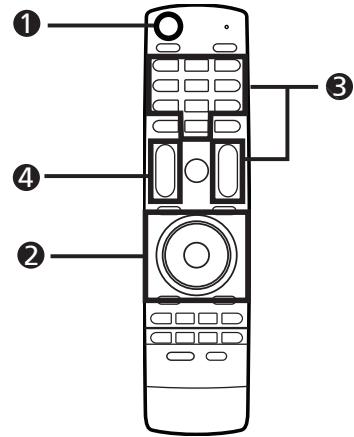

1 Alimentation

a. Placez l'interrupteur d'alimentation en position marche. b. Appuyez sur le bouton d'alimentation ou le bouton chaine +/- sur la télécommande.

2 Guide d'installation

Lorsque vous allumez le téléviseur pour la première fois, il vous sera demandé de sélectionner la langue et de rechercher les chaînes.

Appuyez sur la touche OK pour démarrer le processus de configuration.

Vous pouvez procéder à ces réglages en utilisant le panneau de commande avant. Voir « Vue de face du panneau » en page 8 pour plus de détails.

Étape 1. Sélectionnez la langue de configuration voulue. Étape 2. Veuillez sélectionner le pays approprié pour la réception du signal. Étape 3. Sélectionnez le mode Maison. Étape 4. Assurez-vous que vos câbles coaxiaux sont correctement connectés avant de continuer. Étape 5. Recherche les chaînes numériques et les chaînes analogiques. Étape 6. La configuration est maintenant terminée. Vous êtes prêt à commencer à regarder votre TV.

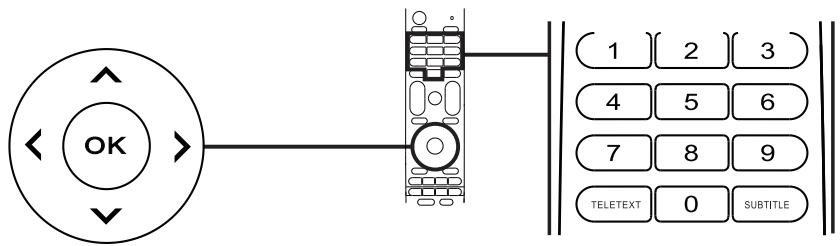

Changer de chaîne

a. Pressez 0 à 9 sur la télécommande pour sélectionner une chaîne. La chaîne change au bout de 2 secondes. Appuyez OK pour sélectionner immédiatement la chaîne. b. Appuyez le bouton de sélection de chaîne (CH) haut/bas de la télécommande permet également de changer de chaîne.

4 Régler le volume

Réglez le volume à l'aide du bouton (VOL) +/- de la télécommande.

La configuration peut varier en fonction des émissions locales.

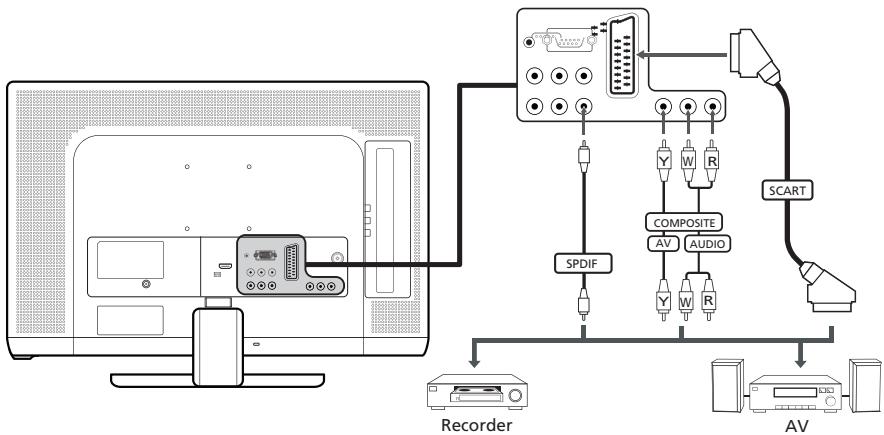

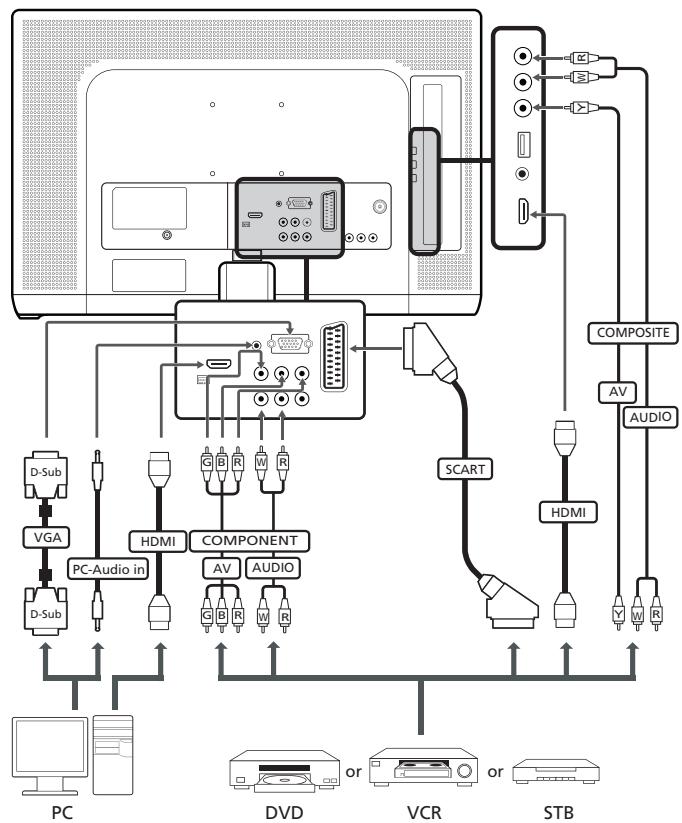

Connecter un lecteur DVD, un magnétoscope, décodeur ou un équipement audio/vidéo

Connectez-vous le lecteur DVD, voire magnétoscope ou votre équipement audio/vidéo sur le port Péritel situé à l'arrière de votre téléviseur LCD comme illustré ci-dessous.

Entrée source

• Packard Bell recommande la priorité des types de connexions suivantes : HDMI -> Composantes -> Péritel -> Composite.

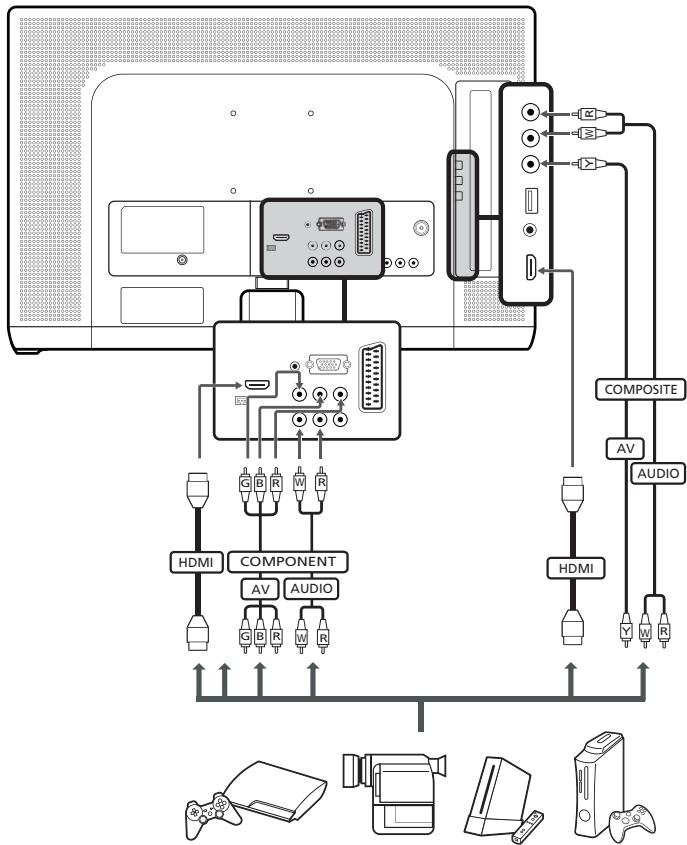

Connecter un appareil photo, un caméscope ou une console de jeu vidéo

Connectez votre appareil photo ou caméscope aux ports vidéo/audio sur la gauche du téléviseur comme indiqué ci-dessous.

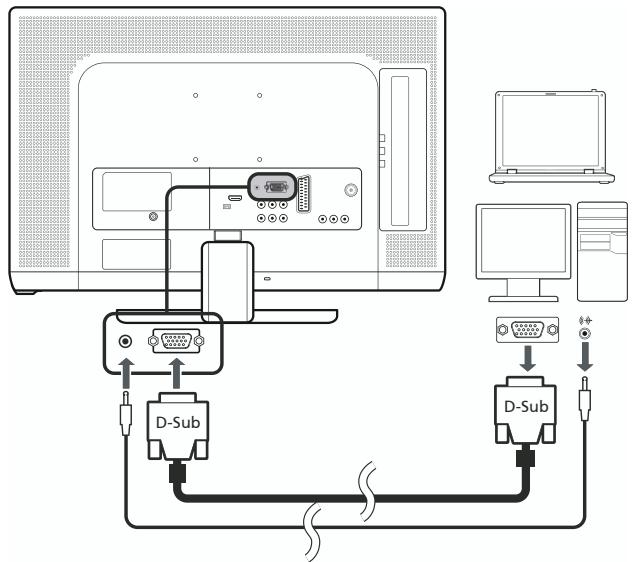

Connecter un ordinateur de bureau ou un ordinateur portable

Pour afficher la sortie PC sur votre téléviseur, connectez votre ordinateur de bureau ou portable au téléviseur comme illustré ci-dessous.

Pour les connexions VGA, Packard Bell recommande de régler la résolution du moniteur externe de votre PC sur 1920 x 1080 pixels avec un taux de rafraîchissement de 60Hz.

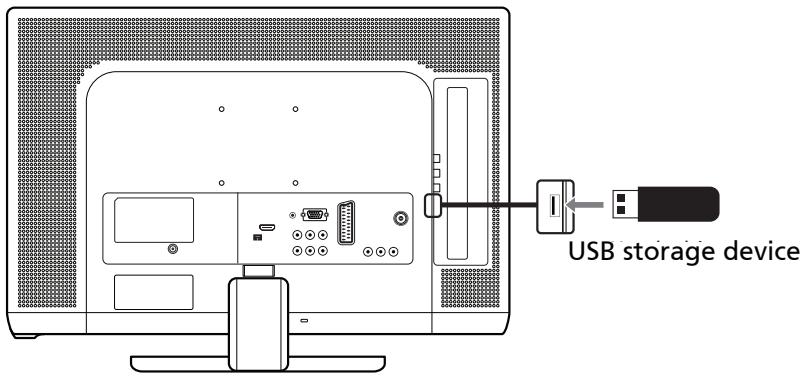

Connexion d'un périphérique de stockage USB

Pour afficher un contenu multimédia sur votre téléviseur, procédez comme suit pour connecter le périphérique USB au téléviseur.

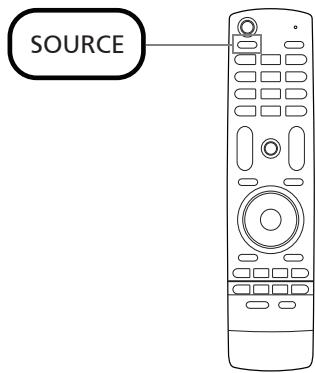

Sélectionner la source d'entrée

Une fois que vous avez connecté votre antenne ou votre équipement externe au téléviseur, vous devrez sélectionner la bonne source d'entrée.

Appuyez sur le bouton SOURCE sur la télécommande pour sélectionner la bonne source d'entrée (TV/YPbPr/AV/PÉRITEL/PC/HDMI/USB).

Connexion d'un périphérique de stockage USB

Connectez le périphérique de stockage USB au port USB de votre ordinateur. Appuyez sur le bouton Source de la télécommande et sélectionnez USB.

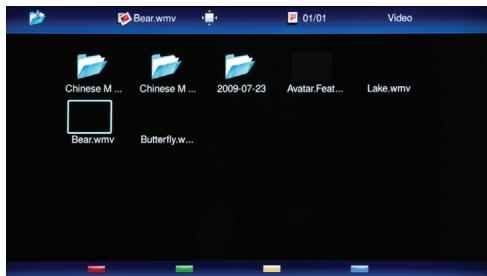

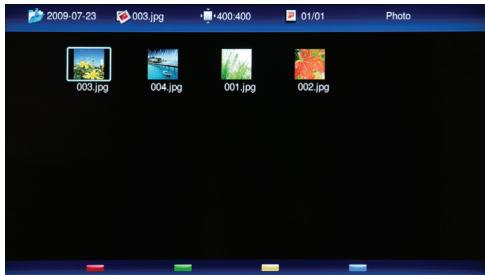

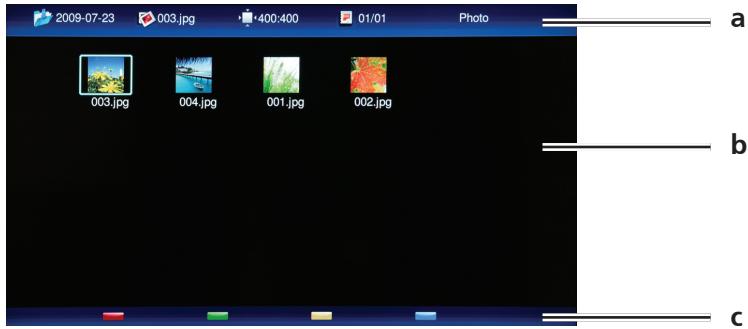

Navigation dans l'écran multimédia

L'écran multimédia comporte trois zones principales :

A. barre d'état

La partie supérieure de l'écran affiche le type de contenu multimédia visualisé : Photo, Musique ou Film, avec des informations sur le fichier sélectionné. Appuyez sur le bouton MENU et sélectionnez Type de média pour changer le type de contenu multimédia affiché : sélectionnez Photo, Musique ou Vidéo et appuyez sur le bouton OK.

Sort	Photo
Media Type	Music
Thamburger Size	Video

B. Menu de navigation

Le milieu de l'écran affiche le contenu du périphérique USB. Utilisez les touches directionnelles et appuyez sur OK pour ouvrir un fichier ou dossier.

Remarque: Seuls les fichiers qui correspondent au type de contenu multimédia sélectionné sont affichés.

Appuyez sur le bouton BACK pour revenir au dossier qui contient le dossier en cours d'affichage.

C. barre d'options de fichier

Le bas de l'écran affiche des options additionnelles pour le fichier en cours d'affichage, telles que le niveau du volume ou des fonctions spéciales pour les touches de couleur sur la télécommande.

Remarque : Lors de la lecture d'un film ou l'affichage de photos, les barres du haut et du bas disparaissent après un court laps de temps.

Fichiers de photo

Sélectionnez une photo et appuyez sur OK pour l'ouvrir. Les fichiers de photo seront affichés dans un diaporama, chaque photo sera affichée pendant une courte durée. Appuyez sur Lecture/Pause pour mettre en pause l'affichage sur une photo spécifique.

Appuyez sur Précédent ('Index') ou Suivant ('Reveal') pour retourner à la photo précédente ou afficher la photo suivante.

Appuyez sur BACK pour revenir à la liste de navigation du dossier.

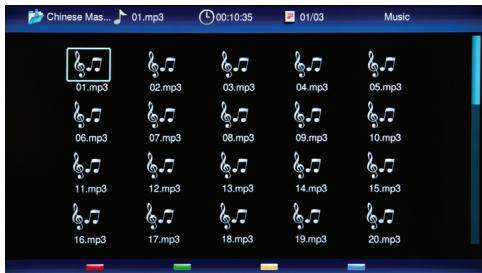

Fichiers de musique

Sélectionnez un fichier de musique et appuyez sur OK pour l'ouvrir. Appuyez sur Lecture/Pause pour mettre en pause une piste.

Appuyez sur Précédent ('Index') ou Suivant ('Reveal') pour passer à la piste précédente ou avancer à la piste suivante dans le dossier.

Appuyez et maintenez les touches directionnelles gauche et droite pour avancer ou rembobiner dans une piste. Appuyez sur BACK pour revenir à la liste de navigation du dossier et à l'écran d'aperçu.

Fichiers vidéo

Sélectionnez un fichier vidéo et appuyez sur OK pour l'ouvrir. Appuyez sur Lecture/Pause pour mettre en pause une vidéo.

Appuyez sur Précédent ('Index') ou Suivant ('Reveal') pour passer à la vidéo précédente ou avancer à la vidéo suivante dans le dossier.

Vous pouvez utiliser les touches directionnelles gauche et droite pour avancer ou rembobiner dans une vidéo. Appuyez de nouveau sur la touche pour augmenter la vitesse de progression vers l'avant ou vers l'arrière (x2/x4/x8/x16).

Appuyez sur BACK pour revenir à la liste de navigation du dossier et à l'écran d'aperçu.

Quitter l'affichage du périphérique de stockage multimédia

Il vous suffit d'arrêter la lecture puis d'appuyer sur Source pour sélectionner un type de source différent.

Avertissement: Ne retirez pas le périphérique de stockage USB pendant la lecture d'un fichier multimédia. Arrêtez la lecture et passez sur une autre source avant de retirer le périphérique du port USB.

Liste des chaînes

La liste des chaînes vous permet de trouver rapidement la chaîne TV que vous recherchez.

Pour activer la fonction liste deschains :
1	OK	Appuyez sur la touche OK de la télécommande. Cela affichera le menu de la liste deschains.
2	Digital Channels803 K3804 K2805 PIU SERVIZU806 ROVUSelect listSelect ChannelExitPage Up / Down	La châne actuelle sera sélectionnée.
3		Utilisez les touches directionnelles pour naviguer dans la liste et sélectionner la châne que vous voulez regarder.Useissez la touche rouge pour basculer entre les listedes deschains numériques et analogiques.Useissez la touche verte pour quitter la liste.

La liste des chaînes favorites permet de stocker vos chaînes de télévision favorites et de passer de l'une à l'autre avec l'appui d'un bouton.

Pour définir une chaîne favorite, suivez les étapes décrites sur cette page.

Mémorisation des chaînes favorites
1	FAV	Appuyez sur la touche FAV de la télécommande. Cela affichera la liste des chaînes favorites.
2	Favourite List 803 K2 804 SVT1 805 SVT2 OK Add	La liste des chaînes favorites sera affichée. Appuyez sur OK pour sélectionner, supprimer ou ajouter une chaîne favorite.
3	Back	Appuyez sur la touche BACK de la télécommande pour quitter.
Visualisation de vos chaînes favorites
FAV		Sur la télécommande, si vous appuyez la touche FAV, le téléviseur affichera une liste des chaînes de télévision favorites. Utilisez les touches directionnelles haut ou bas pour sélectionner une chaîne, puis appuyez OK.

Informations de l'émission

Appuyez sur la touche DISPLAY pour voir des informations concernant le programme en cours (si elles sont disponibles).

a. Titre du programme b. Horaire du programme c. Sous-titrage

Si 'Sous-titre' est affiché, appuyez sur la touche SUBTITLE pour voir une liste de sous-titres disponibles.

d. Langue audio e. Résumé du programme

Guide électronique des programmes

Le guide électronique des programmes (EPG) est un service à l'écran disponible sur la télévision numérique et câblée qui fournit des informations sur les programmes diffusés sur toutes les chaînes numériques par heures, titre et chaîne.

Écran du guide

L'écran EPG comprend quatre zones principales :

Le haut de l'écran indique le type de signal qui est affiché et l'heure actuelle, avec le numéro de chaîne, le titre de la chaîne et le nom du programme sélectionné à droite.

La section sur la gauche affiche tous les noms des chaînes numériques.

La section sur la droite affiche des informations sur l'émission de la chaîne sélectionnée : les heures de début et de fin, une classification par âge éventuelle et un résumé.

Utilisez les touches de direction haut ou bas pour passer à la chaîne précédente ou suivante.

Naviguer dans l'epg (pour le mode TV numérique)

1	GUIDE	Appuyez sur la touche GUIDE de la télécommande.
2	OK	Utilisez les touches directionnelles pour naviguer dans le menu EPG et appuyez OK pour selectionner votre option可以选择.

Décalage temporel (châines numériques seulement)

Votre téléviseur vous permet de stocker temporairement ('décaler dans le temps') une émission dans un périphérique de stockage USB (chaînes numériques seulement), ce qui vous permet de faire une pause de l'émission, et plus tard reprendre la lecture depuis ce point.

Étape 1. Connectez un périphérique de stockage USB au port USB de votre téléviseur.

Étape 2. Lors de l'affichage d'une chaîne numérique, appuyez sur PAUSE pour démarrer la fonction de décalage temporel. Si le périphérique de stockage USB n'a pas été configuré pour une utilisation avec votre téléviseur, sélectionnez Auto dans la fenêtre qui s'affiche.

Étape 3. Utilisez les touches directionnelles gauche et droite pour le rembobinage et l'avance rapide du programme de décalage temporel.

Étape 4. Appuyez sur BACK pour désactiver le décalage temporel.

Remarque: Le périphérique de stockage USB doit avoir au moins un gigaoctet (Go) d'espace libre pour stocker les informations de décalage temporel. Il est recommandé d'utiliser un périphérique USB vide.

Si une minuterie a été réglée avant d'activer la fonction de décalage temporel, la minuterie sera suspendue.

Avertissement: Ne retirez pas le périphérique de stockage USB pendant que le décalage temporel est actif. Désactivez le décalage temporel avant de débrancher le périphérique du port USB.

Remarque :

La fonction de décalage temporel ne peut pas stocker plus de quatre gigaoctets d'informations de décalage temporel. Une fois que quatre gigaoctets de données ont été stockées, la fonction de décalage temporel supprimera les données stockées et recommencera à stocker le contenu. Cela se produit même si plus de stockage est disponible.

Enregistrer les émissions dans un périphérique de stockage USB (chaînes numériques seulement)

Votre téléviseur permet d'enregistrer les émissions de télévision numérique dans un périphérique de stockage USB.

Étape 1. Connectez un périphérique de stockage USB au port USB de votre téléviseur.

Étape 2. Lors de l'affichage d'une chaine numérique, appuyez sur STOP/REC pour commencer à enregistrer l'émission. Un message de confirmation sera affiché brièvement.

Étape 3. Un indicateur de progression dans le coin inférieur gauche de l'écran indique la durée de l'enregistrement.

Étape 4. Appuyez sur STOP/REC à nouveau pour arrêter d'enregistrer l'émission.

Étape 5. Utilisez le lecteur multimédia pour visionner vos programmes enregistrés (voir « Lecture de fichiers multimédias à partir d'un périphérique de stockage USB »). Les fichiers enregistrés sont stockés dans le dossier « PVR ».

Attention : Certains périphériques de stockage USB peuvent ne pas prendre en charge les fonctions de décalage temporel ou d'enregistrement. Veuillez utiliser un autre périphérique de stockage.

Navigation OSD

Un grand nombre des paramètres et règles avancés sont disponibles via les menus OSD (on screen display = affichage à l'écran), comme illustré dans la capture d'écran donnée en exemple ci-dessous.

Les opérations de base requises pour naviguer dans ces menus (Image, Audio, Gestion des chaînes, Paramètres et Avancé) sont décrites dans cette section.

Navigation dans les menus OSD à l'aide de la télécommande

Vous pouvez également interagir avec ces menus à l'aide des commandes du panneau. Voir « Vue de face du panneau » en page 5 pour plus de détails.

Il existe cinq principaux menus OSD. À savoir : Image, Audio, Gestion des chaînes, Paramètres et Avancé. Utilisez la méthode suivante pour naviguer dans les menus.
1	MENU	Appuyez le bouton MENU de la télécommande ou le bouton MENU du panneau de commande.
2	OK	Sélectionnez le menu souhaité en utilisant les touches directionnelles haut et bas pour naviguer parmi les cinq menus. Appuyez OK ou la touche directionnelle droite pour accéder à un menu. Appuyez BACK ou la touche directionnelle gauche pour returner aux menus.
3	OK	Utilisez les touches directionnelles pour interagir avec le menu. Les boutons haut/bas vous permettent de naviguer dans les options du menu, tandis que les boutons gauche/droite vous permettent de modifier les différents régliages (par exemple, dans le menu Image, les régliages tels que la luminosité, le contraste, etc.). Appuyez MENU pour quitter.

Régler les paramètres OSD

Le menu OSD peut être utilisé pour régler les paramètres de votre téléviseur LCD.

Appuyez sur le bouton MENU pour ouvrir le menu OSD. Vous pouvez utiliser le menu OSD pour régler la qualité de l'image, les paramètres audio, les paramètres des chaînes et les paramètres généraux. Pour des paramètres avancés, veuillez consulter la page suivante :

Régler la qualité de l'image

1. Appuyez sur la touche MENU pour afficher le menu OSD. 2. À l'aide des touches directionnelles, sélectionnez Image dans le menu OSD. Placez-vous ensuite sur l'élément de l'image que vous souhaitez régler. 3. Utilisez les touches gauche ou droite pour régler les curseurs ou sélectionnez l'un des modes de scénario prédéfinis. Appuyez sur MENU pour enregistrer et quitter. 4. Le menu Image peut être utilisé pour ajuster Image intell., Luminosité, Contraste, Couleur, Nuance, Netteté et d'autres qualités en rapport avec l'image.

Régler les paramètres de son

1. Appuyez sur la touche MENU pour afficher le menu OSD. 2. À l'aide des touches directionnelles, sélectionnez Son dans le menu OSD. Placez-vous ensuite sur l'élément que vous souhaitez régler. 3. Utilisez les touches gauche ou droite pour régler les curseurs ou sélectionnez l'un des modes de scénario prédéfinis. Appuyez sur MENU pour enregistrer et quitter. 4. Le menu Son peut également être utilisé pour ajuster Mode son, Égaliseur, Steady Sound, Sound Effect et d'autres paramètres de son importants.

Régler les paramètres TV

1. Appuyez sur la touche MENU pour afficher le menu OSD. 2. À l'aide des touches directionnelles, sélectionnez TV dans le menu OSD. 3. Utilisez les touches directionnelles pour naviguer dans les menus. 4. Le menu TV peut être utilisé pour ajuster Mode Tuner, Pays, Chaînes, Édition des chaînes et d'autres paramètres importants concernant les chaînes.

Régler les paramètres audio

1. Appuyez sur la touche MENU pour afficher le menu OSD. 2. À l'aide des touches directionnelles, sélectionnez Setting dans l'OSD. Placez-vous ensuite sur l'élément que vous souhaitez régler. 3. Le menu Setting peut être utilisé pour ajuster Langue du menu, Heure, Sous-titres, Langue Télétexte et d'autres paramètres importants.

Régler les paramètres de parental

1. Appuyez sur la touche MENU pour afficher le menu OSD. 2. À l'aide des touches directionnelles, sélectionnez Parental dans le menu OSD. Placez-vous ensuite sur l'élément que vous souhaitez régler. 3. Le menu Parental peut être utilisé pour ajuster Bloquer la chaîne, Contrôle parental, Bloquer la saisie, Changer le mot de passe et d'autres réglages importants.

Les options disponibles dans le menu OSD peuvent varier en fonction de la source du signal TV et du modèle. Certaines options numériques peuvent ne pas être disponibles avec un signal analogue et vice-versa.

Paramètres de l'image

Ouvrez le menu Image comme décrit dans la section Navigation OSD. Ce menu fournit les paramètres suivants :

Mode scénario

Le Mode Scénario fournit des modes de visualisation prédéfinis conçus pour vous offrir la meilleure qualité d'image lorsque vous regardez un type de programme particulier. Ils fournissent des valeurs prédéfinies pour la luminosité, le contraste, la teinte, la couleur, la netteté. Il y a des paramètres audio et vidéo prédéfinis pour que vous puissiez bénéficier de manière optimales des scénarios suivants : Standard, Film, Jeu, Sport, Concert et Utilisateur.

Mode	Information
Standard	Le mode Standard vous permet de regarder vos chaînes favorites avec des images nettes et éclatantes grâce à des réglages de la luminosité et du contraste.
Film	Pour visionner le pluscomfortablement possible vos films à la maison, le mode Film affiche les scènes tournées dans l'obscurité avec des détails précis,ompense la couleur et presente,de manière fluide,les images en mouvement. Ceci est possible grâce aux réglages optimaux de la correction Gamma et aux réglages de la saturation des couleurs,de la luminosité et du contraste.
Sport	Le mode Sport est adapté aux émissions de sports en plein air avec une profondeur de champ précise et une gradation claire entre les terrains de jeu lumineux en extérieur et les tribunes sombres. Le mode Sports améliore également considérablement les couleurs et présente rapidement les images en mouvement sans images résiduelles. Tout ceci est obtenu grâce à des corrections Gamma et des réglages de la saturation spécifique.
Concert	Le mode Concert vous place dans une salle de concert,un opéra ou d'autres environnementsvirtuels sombres au moyen de réglages adaptatifs de la luminosité et du contraste.
Jeu	Le mode Jeu détaillé de manière très précise les superbes graphismes des yeux videoo modernes,vous offrant ainsi un divertissement plus vrai que nature tout en protégéant votre vue par un réglage de la luminosité et du contraste.
Utilisateur	Le mode utilisateur vous permet d'enregistervors paramètres videoopréféres.

Luminosité

Modifiez la luminosité de l'image.

Contraste

Modifiez le contraste de l'image.

Couleur

Modifiez la profondeur de couleur de l'image.

Teinte

Modifiez la teinte de l'image.

Netteté

Modifiez la netteté de l'image.

Température de couleur

Ce paramètre ajuste la température de couleur de l'image. Vous pouvez le définir sur Standard, Froid, Utilisateur ou Chaud selon votre préférence. Avec le paramètre Utilisateur, vous pouvez modifier les valeurs des couleurs individuellement.

Réduction du bruit

Réduisez le bruit sur le signal vidéo.

Ton chair

Tons chair renforcés dans la vente.

Rétroéclairage

Modifiez la luminosité du rétroéclairage du téléviseur.

Active la gestion automatique du contraste pour ajuster la luminosité du rétroéclairage en fonction de la réserve.

Paramètres de son

Ouvrez le menu Audio comme décrit dans la section Navigation OSD. Ce menu fournit les paramètres suivants :

Mode son

Le Mode Scénario fournit des modes audio prédéfinis conçus pour vous offrir la(Meilleure) qualité sonore lorsque vous écoutez un type de programme particulier. Il fournit des valeurs prédéfinies pour les aigües et les basses. Il y a des paramètres audio et vidéo prédéfinis pour que vous puissiez bénéficier de manière optimale des scénarios suivants : Musique, Parole, Utilisateur. Par exemple, le mode Musique accentue les harmonies symphoniques et la gamme acoustique des tenors.

Égaliseur 120 hz / 500 hz / 1,5 khz / 5 khz / 10 khz

Ajustez le volume de certaines bandes de fréquences.

Balance

Modifiez l'équilibre entre les enceintes gauche et droite.

Effet sonore

Active les Effets son pour ajouter le son surround virtuel. Si les Effets son sont activés, les paramètres Aigus et Basses ne sont pas disponibles.

Sortie audio numérique

Ceci vous permet de définir le type de signal audio numérique qui est utilisé.

Son stable

Cette fonction évite les changements soudains dans le niveau de sortie audio. Si cette fonction est activée, les niveaux du volume seront constants lors du changement de sources d'entrée et de chaînes.

Type audio

Accédez à des options audio pour les malentendants ou malvoyants.

Description audio

Réglez le volume de la description du menu parlé pour les malvoyants.

Paramètres TV

Ouvrez le menu TV comme décrit dans la section Navigation OSD. Ce menu fournit les paramètres suivants :

Mode tuner

Réglez les paramètres du signal pour recevoir les signaux d'Antenne ou Câble.

Pays

Sélectionnez le pays où vous vivez pour rechercher les signaux corrects.

Recherche des chaînes

La recherche des chaînes permet de rechercher les chaînes. Si vous avez terminé l'assistant de configuration la première fois que vous avez allumé le téléviseur, toutes les chaînes disponibles sont listées.

Attendez la fin de recherche, ILA preendra plusieurs minutes.

Mise à jour de la recherche

La mise à jour de la recherche permet de rechercher les chaînes nouvelles ou supprimées.

Attendez la fin de recherche, ILA prendra plusieurs minutes.

Recherche RF unique

Vous soupesez ajouter manuellement une chaine numérique en effectuant une recherche dans les chaines UHF spécifiques.

Recherche manuelle analogue

Vous pouvez ajouter manuellement une chaîne analogue en ajustant les paramètres ici.

Modifier la chaîne

Vous pouvez modifier les chaînes détectées, pour changer la façon dont elles sont affichées dans la liste de chaînes. Utilisez les touches directionnelles haut ou bas pour sélectionner une chaîne, OK et touches numériques pour changer le nombre ou le nom des chaînes.

Zapping intelligent

Si Zapping intelligent est activé, alors les chaînes affichées pour moins que la période définie ici ne seront pas ajoutées à la mémoire de zapping.

Paramètres

Ouvrez le menu Paramètres comme décrit dans la section Navigation OSD. Ce menu fournit les paramètres suivants :

Langue du menu

Définissez la langue affichée pour les menus OSD.

Mode large

Appuyez pour afficher en boucle les modes de mise à l’échelle, à savoir Normal, Large et les différents modes de zoom (1, 2). Auto est également disponible lors de la visualisation des signaux TV numérique et HDMI.

Heure

Utilisez ces paramètres pour ajuster l'heure et régler la minuterie de veille.

Fuseau horaire

Définissez votre fuseau horaire.

Heure

Définissez l'heure et la date.

Veille

Vous pouvez définir un début après le téléviseur s'éteindra. Le début peut être de 15, 30, 45, 60, 90 ou 120 minutes.

Sous-titrage

Utilisez ces paramètres pour ajuster les sous-titres.

Sous-titres analogues

Définissez si les sous-titres sont affichés lorsque disponibles.

1ER / 2ND sous-titres

Définissez la 1ère et la 2nde priorité pour les langues de sous-titres, si plus d'une langue de sous-titres est disponible.

Type de sous-titre

Vous pouvez choisir entre les sous-titres normaux et les sous-titres pour les malentendants, lorsque ceux-ci sont disponibles.

Langue du télétexte

Utilisez ces paramètres pour ajuster les paramètres de télétexte numérique.

Langue du télétexte numérique

Définissez la langue utilisée pour les pages de télétexte numérique.

Décoder langue de la page

Définissez le type de texte utilisé pour les pages télétexte.

Interface commune

Affiche des informations sur la carte installée dans le logement d'interface commune.

Réinitialiser aux valeurs par défaut

Retournez tous les paramètres aux valeurs par défaut, en supprimant toute modification.

Mise hors tension automatique

Si Mise hors tension automatique est actif, si le téléviseur est allumé pendant quatre heures sans changement de chaîne ou une autre activité, il s'éteindra. Un message d'avertissement s'affiche avant que le téléviseur s'éteigne.

Aide à l'écran

Affichez les messages d'aide à l'écran.

Ouvrez le menu Parental comme décrit dans la section Navigation OSD. Entrez votre mot de passe, puis sélectionnez une des trois options.

Le contrôle parental permet d'entrer un mot de passe et d’empêcher efficacement quiconque sans le mot de passe de regarder la télévision. Trois options sont disponibles : Bloquer la chaîne, Classification âge et Changer le mot de passe.

Ce menu fournit les paramètres suivants :

Bloquer la chaîne

Appuyez OK pour voir la liste des chaînes. Utilisez les touches directionnelles haut et bas pour sélectionner la chaîne à bloquer, puis appuyez sur OK. Un symbole de cadenas s'affiche à côté des chaînes bloquées. Appuyez sur OK à nouveau pour débloquer une chaîne.

Lorsque de la visualisation des chaînes, si une chaîne bloquée est sélectionnée, le téléviseur vous demandera votre mot de passe. Entrez votre mot de passe pour visualiser la chaîne.

Contrôle parental

La plupart des TV numériques permettent de bloquer le contenu selon des systèmes de classification. Le système de classification utilisé dépend de la région, et n'est disponible que sur les chaînes numériques. Les chaînes analogiques ne seront pas bloquées avec cette option.

Classification âge (pour la TV numérique)

Les paramètres couvrent les âges de 4 à 18 ans. Lorsque vous verrouillez une catégorie, les catégories pour cet âge et plus jeune seront mont bloquées.

Entrée bloquée

Appuyez OK pour voir la liste des sources d'entrée (PERITEL, HDMI, etc.). Utilisez les touches directionnelles haut et bas pour sélectionner la source d'entrée à bloquer, puis appuyez sur OK. Un symbole de cadenas s'affiche à côté des sources d'entrée bloquées. Appuyez sur OK à nouveau pour débloquer une source d'entrée.

Définir un mot de passe

Vous pouvez changer le mot de passe par défaut à un code à 4 chiffres de votre choix. Si vous utilisez le contrôle parental, alors nous vous recommandons de changer le mot de passe périodiquement.

Effacer tout

Retournez tous les paramètres parentaux aux valeurs par défaut, en supprimant toute modification.

Dépannage

Avant de contacter le centre de service Packard Bell, veuillez vérifier les points suivants : Voici une liste des situations que vous pouvez éventuellement rencontrer lors de l'utilisation de votre téléviseur LCD. Plusieurs réponses et solutions simples sont fournies pour chaque problème.

Aucune image ou : aucun son

Assurez-vous que le cordon d'alimentation est correctement inséré dans la prise murale. Assurez-vous que le mode d'entrée est correctement réglé en fonction de la source d'entrée sélectionnée. Assurez-vous que l'antenne située à l'arrière du téléviseur est correctement connectée. Assurez-vous que l'interrupteur d'alimentation principal est mis en marche. Assurez-vous que le volume n'est pas réglé au niveau minimum ou que le son n'est pas coupé. Assurez-vous que des écouteurs ne sont pas connectés. - La réception autre que celle de stations de diffusion peut être considérée.

L'image n'est pas claire

Assurez-vous d'avoir correctement connecté le câble de l'antenne. - Vérifiez que votre téléviseur reçoit correctement le signal. - Une image de mauvaise qualité peut résulter de la connexion simultanée d'un magnétoscope, d'un caméscope ou d'autres périphériques. Éteignez l'un des périphériques. - L'objet ou la double image peut être provoquée par une obstruction de l'antenne due à des montagnes ou des constructions élevées. Utiliser une ANTENNE hautement directionnelle peut améliorer la qualité de l'image. - Les lignes pointillées horizontales affichées sur les images peuvent être provoquées par des interférences électriques, par exemple un sèche-cheveux, des néons lumineux à proximité, etc. Éteignez ou déplacez ces équipements.

L'image est trop souvent, trop lumineuse ou colorée

• Vérifiez le réglage des couleurs.
• Vérifiez le réglage de la luminosité.
• Vérifiez la fonction Nettoyauté.
• La lampe fluorescente peut avoir atteint sa durée de vie.

La télécommande ne fonctionne pas

• Vérifiez les piles de la télécommande. Assurez-vous que la fenêtre du capteur de la télécommande n'est pas exposée à une lumière fluorescente forte.
• Essayez de nettoyer le capteur de la télécommande sur le téléviseur avec un chiffon doux.
• Utilisez les boutons (touches de raccourci) sur le téléviseur avant d'utiliser la télécommande.

Si les suggestions précédentes ne résolvent pas votre problème, veuillez vous référer à la carte de garantie pour les informations de dépannage.

Tableau de référence du signal d'entrée PC

Élément	Fréq. H. (KHz)	Mode	Résolution	Fréq.V. (Hz)
1	31,469	IBM VGA 12H	640 x 480	59,94
2	35,156	VESA	800 x 600	56,25
3	37,879	VESA	800 x 600	60,317
4	48,363	VESA	1024 x 768	60,004
5	44,772	HD	1280 x 720	59,855
6	47,776	CVT 2.3MA	1280 x 768	60
7	47,712	VESA	1360 x 768	60
8	63,981	VESA	1280 x 1024	60
9	66,587	FHD	1920 x 1080	60

Spécifications du produit

Modèle	M220DXL	M240DML
Spéc. Écran
Résolution (pixels)	1920 x 1080
Luminosité (typ.)	250 nit
Rapport du contraste (typ.)	1000:1
Taux de contraste dynamique (max.)	12M : 1
Angle de vision (typ.)	170x160 (CR>=10)
Réponse (typ.)	5 ms (gris à gris)
Source d'alimentation
Entrée	100VAC~240VAC, 50~60 Hz
Consommation électrique max.	50 W
Économie d'énergie	< 1 W
Mécanique
Dimensions (L x H x P mm)	514,2 x 372,7 x 108	574 x 401,2 x 138,3
Poids (kg)	4,13	4,95
Poids (livres)	9,1	10,91
Poids brut (kg)	5,68	6,78
Poids brut (livres)	12,52	14,95
Trous de montage au mur	VESA, 75mm x 75mm
Système TV analogique
Système de couleur	PAL, SECAM
Système son	B/G/D/K/I/L
Système stéroyo	NICAM/A2
Sous-titrage	Télétexte 1.5 (1000 pages)
Système TV numérique
Norme TV numérique	DVB-T HD (H.264)/DVB-C
Système son	ISO11172-3 layer1 & layer232KHz, 44,1KHz, 48KHz
Système stéroyo	MPEG (Layer I & II), HE-AACDolby AC-3/AC-3 +
Fréquence	7/8 MHz
Terminal
Entrée tuner Analogique/ Numérique	Hybride
PÉRITEL	CVBS (entrée/sortie), RVB (entrée), Audio G/D
Entrée composantes	YPbPr, Audio (G/D)
Entrée AV	CVBS, Audio (G/D)
Sortie AV	CVBS, Audio (G/D)
HDMI 1	Oui (HDMI 1.3)
HDMI 2	Oui (HDMI 1.3)
Entrée PC D-sub	Oui
Entrée audio PC	Oui
Sortie SPDIF	Oui (Coaxial)
Sortie casque	Oui
Port USB	Oui
Résolution
HDMI	480i/p, 576i/p, 720p, 1080i, 1080p
Système audio
Haut-parleurs	5 W + 5 W
Prise en charge multimédia via USB
Le système de fichiers	FAT/FAT32
Photo	JPG, BMP, PNG
Audio	MP3, AAC
Vidéo	MPEG-2, H.264

Préparation au montage mural/démontage de la base

Attention : Démontez la base soigneusement, autrement les pièces en plastique et/ou le boîtier du téléviseur peuvent être endommagées.

1) Retirez la base. 2) Retirez les trois vis situées à l'intérieur du pied.

Assemblez le support mural en suivant les instructions inclues avec le support mural.
