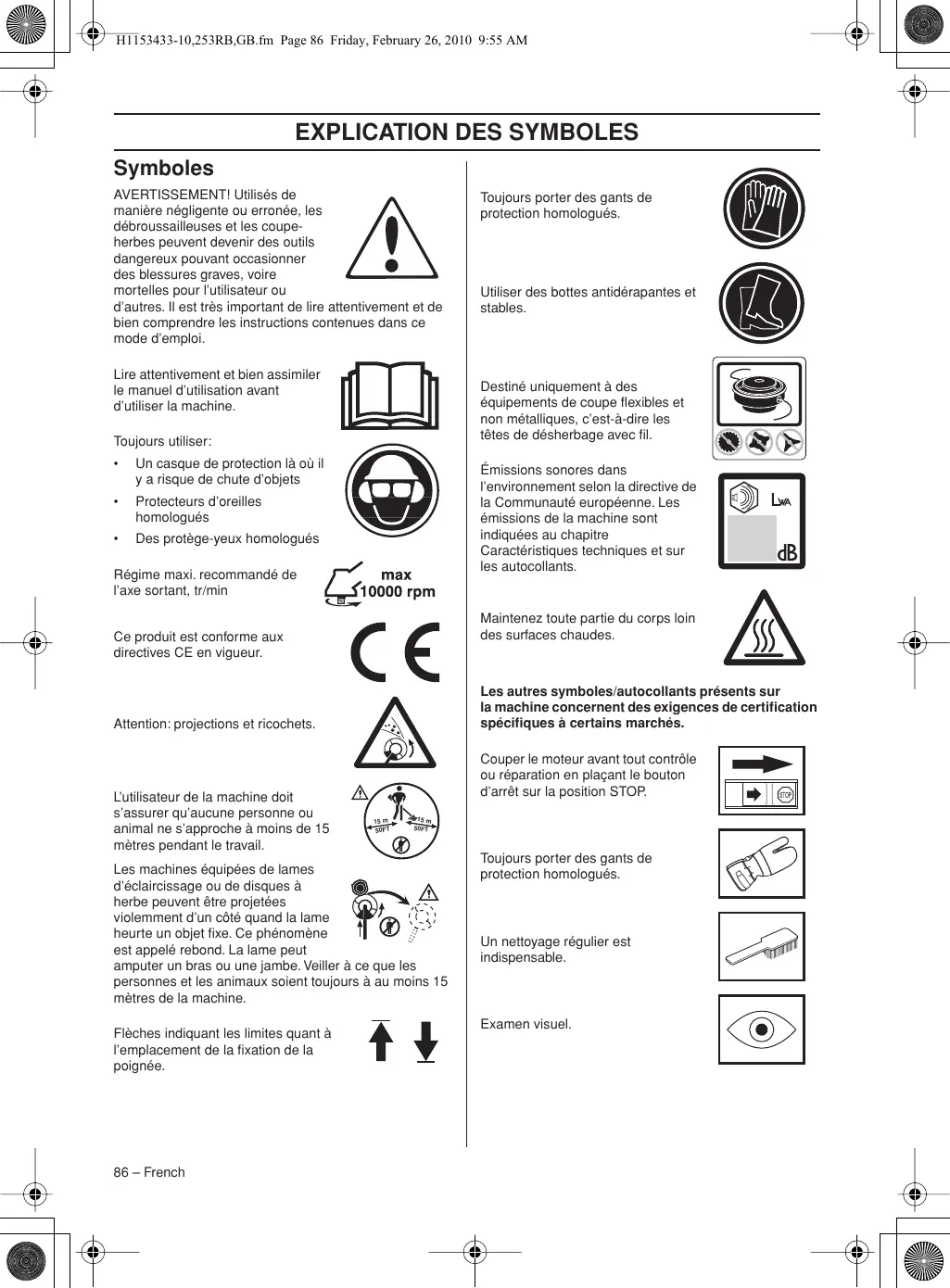

EXPLICATION DES SYMBOLES Symboles

AVERTISSEMENT! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupeherbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d’emploi. Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Un casque de protection là où il y a risque de chute d’objets

Protecteurs d’oreilles homologués

Des protège-yeux homologués

Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les

émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Régime maxi. recommandé de l’axe sortant, tr/min

Maintenez toute partie du corps loin des surfaces chaudes.

Ce produit est conforme aux directives CE en vigueur.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.

L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail.

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d’arrêt sur la position STOP.

50FT Les machines équipées de lames d’éclaircissage ou de disques à herbe peuvent être projetées violemment d’un côté quand la lame heurte un objet fixe. Ce phénomène est appelé rebond. La lame peut amputer un bras ou une jambe. Veiller à ce que les personnes et les animaux soient toujours à au moins 15 mètres de la machine.

Flèches indiquant les limites quant à l’emplacement de la fixation de la poignée.

Utiliser des bottes antidérapantes et stables.

Destiné uniquement à des

équipements de coupe flexibles et non métalliques, c’est-à-dire les têtes de désherbage avec fil.

Toujours porter des gants de protection homologués.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

EXPLICATION DES SYMBOLES Symboles SOMMAIRE Sommaire Contrôler les points suivants avant la mise en marche: INTRODUCTION Cher client, QUELS SONT LES COMPOSANTS? Quels sont les composants de la débroussailleuse? INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Important! Équipement de protection personnelle Équipement de sécurité de la machine Équipement de coupe MONTAGE Montage de l’arbre d’entraînement flexible Connexion du câble de l’accélérateur et des fils du bouton d’arrêt Montage de la poignée en J Montage de la lame et de la tête de désherbage . Montage de la protection de transport Adaptation du harnais et de la débroussailleuse . MANIPULATION DU CARBURANT Sécurité carburant Carburant Remplissage de carburant DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche Démarrage et arrêt TECHNIQUES DE TRAVAIL Méthodes de travail ENTRETIEN Carburateur Filtre à air Filtre à carburant Renvoi d’angle Bougie Arbre d’entraînement Schéma d’entretien CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques

Assurance de conformité UE Contrôler les points suivants avant la mise en marche:

Lire attentivement le manuel d’utilisation.

AVERTISSEMENT! Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

89 90 90 91 94 96 96 97 97 99 99

AVERTISSEMENT! Ne jamais modifier sous aucun prétexte la machine sans l’autorisation du fabricant. N’utiliser que des accessoires et des pièces d’origine.

Des modifications non-autorisées et l’emploi d’accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l’utilisateur ou d’autres personnes. AVERTISSEMENT! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d’emploi.

101 102 103 103 105 108 108 108 108 109 109 111 112 113

INTRODUCTION Cher client,

Félicitations pour ce choix d’un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l’emplacement était logique puisque la rivière Huskvarna servait à produire de l’énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d’existence, l’usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu’aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C’est dans ce secteur que Husqvarna est actif aujourd’hui. Husqvarna est aujourd’hui un des plus grands fabricants du monde de produits destinés à l’entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d’affaires est de développer, fabriquer et commercialiser des produits à moteur pour l’entretien des forêts et des jardins et pour les entreprises de construction et d’aménagement des sols. L’objectif d’Husqvarna est aussi d’être à la pointe du progrès en matière d’ergonomie, de facilité d’utilisation, de sécurité et de protection de l’environnement; un grand nombre d’innovations ont été développées pour améliorer les produits dans ces domaines. Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche. Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Nous vous remercions d'utiliser un produit Husqvarna ! Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis.

11 12 23 Quels sont les composants de la débroussailleuse? 1

15 Chapeau de bougie et bougie

Ravitaillement en lubrifiant, renvoi d’angle

16 Pompe à carburant

Protection pour l’équipement de coupe

Commande de l’accélération

21 Bol de garde au sol

Blocage de l’accélération

23 Tête de désherbage

10 Raccord du tube de transmission

24 Dispositif de protection pour le transport

11 Poignée de lanceur

12 Réservoir d’essence

26 Clé pour l’écrou de lame

13 Carter de filtre à air

14 Capot de cylindre

28 Manuel d’utilisation

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Important! IMPORTANT! La machine est conçue uniquement pour le désherbage. Les seuls accessoires pouvant utiliser le moteur comme source motrice sont les équipements de coupe que nous recommandons au chapitre Caractéristiques techniques. Éviter d’utiliser la machine en cas de fatigue, d’absorption d’alcool ou de prise de médicaments susceptibles d’affecter l’acuité visuelle, le jugement ou la maîtrise du corps. Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”. Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original. Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Tous les capots, toutes les protections et toutes les poignées doivent avoir été montées avant d’utiliser la machine. Vérifier que le capuchon de la bougie et le câble d’allumage sont en bon état afin d’éliminer tout risque de choc électrique. L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d’observer une distance de sécurité égale au moins au double de la longueur de l’arbre, mais jamais moins de 15 mètres.

AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d’utiliser cette machine.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

Équipement de protection personnelle

IMPORTANT! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d’emploi. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d’alerte ou aux appels en portant des protège-oreilles.

Enlevez-les sitôt le moteur arrêté.

CASQUE Un casque de protection là où il y a risque de chute d’objets

PROTÈGE-OREILLES Porter des protège-oreilles ayant un effet atténuateur suffisant.

PROTÈGE-YEUX Toujours porter des protège-yeux homologués. L’usage d’une visière doit toujours s’accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou

EN 166 (pays de l’UE).

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

GANTS Au besoin, utiliser des gants, notamment lors du montage de l’équipement de coupe.

BOTTES Utiliser des bottes avec coquille en acier et semelle antidérapante

informations, contacter l'atelier de réparation le plus proche.

IMPORTANT! L’entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s’adresser à un atelier spécialisé. L’achat de l’un de nos produits offre à l’acheteur la garantie d’un service et de réparations qualifiés. Si le point de vente n’assure pas ce service, s’adresser à l’atelier spécialisé le plus proche.

HABITS Porter des vêtements fabriqués dans un matériau résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules. PREMIERS SECOURS Une trousse de premiers secours doit toujours être disponible.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre.

Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Blocage de l’accélération

Le blocage de l’accélération a pour but d’empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l’accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l’accélération et le cliquet reviennent en position initiale, Ce retour en position initiale s’effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d’accélération est alors automatiquement bloquée sur le ralenti.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine. La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples

Vérifier d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Appuyer sur le blocage de l’accélération et vérifier qu’il revient de lui-même en position initiale quand il est relâché.

Vérifier que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement.

Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt.

Le bouton d’arrêt est utilisé pour arrêter le moteur.

Protection pour l’équipement de coupe

Cette protection a pour but d’empêcher que des objets ne soient projetés en direction de l’utilisateur. La protection prévient aussi le contact entre l’utilisateur et l’équipement de coupe.

Voir le chapitre Démarrage. Démarrer la machine et donner les pleins gaz. Relâcher l’accélérateur et s’assurer que l’équipement de coupe s’arrête et qu’il reste immobile. Si l’équipement de coupe tourne lorsque l’accélérateur est au régime de ralenti, contrôler le réglage du ralenti du carburateur. Voir le chapitre

S’assurer que la protection est intacte et qu’elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures.

Toujours utiliser la protection recommandée prévue pour l’équipement de coupe en question. Voir Caractéristiques techniques.

AVERTISSEMENT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n’a pas

été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d’une protection erronée ou défectueuse peut provoquer des blessures graves.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Système anti-vibrations

Ne jamais utiliser une machine dont le silencieux est défectueux.

La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

L’utilisation d’un fil mal enroulé ou d’un équipement de coupe mal affûté, défectueux (équipement non adapté ou mal affûté, voir le chapitre Affûtage de la lame) augmente le niveau des vibrations.

Vérifier régulièrement la fixation du silencieux dans la machine.

Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées.

Vérifier régulièrement l’état des éléments afin de détecter fissures et déformations. Vérifier que les éléments antivibrations sont entiers et solidement fixés.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations.

De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.

Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résulte en un

échauffement du moteur pouvant donner lieu à de graves avaries du moteur.

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur. Le silencieux équipé d’un pot catalytique est aussi conçu pour réduire la teneur des gaz d’échappement en substances toxiques.

AVERTISSEMENT! Un silencieux muni d’un catalyseur est très chaud aussi bien

à l’utilisation qu’après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie! AVERTISSEMENT! L’intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé. AVERTISSEMENT! N’oubliez pas que: Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Un contre-écrou est utilisé pour la fixation de certains types d’équipements de coupe.

Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct:

Réduire le risque de rebond de la machine.

Obtenir la meilleure coupe possible.

Augmenter la durée de vie de l’équipement de coupe.

IMPORTANT! N’utiliser l’équipement de coupe qu’avec la protection recommandée! Voir le chapitre Caractéristiques techniques. Voir les instructions relatives à l’équipement de coupe pour poser correctement le fil et choisir le diamètre de fil approprié.

Pose: serrer l’écrou dans le sens contraire de la rotation de l’équipement de coupe. Dépose: desserrer l’écrou dans le sens de la rotation de l’équipement de coupe.

(NOTA! L’écrou est fileté à gauche.) Serrer l’écrou à l’aide de la clé pour l’écrou de lame.

Maintenir les dents de la lame correctement affûtés!

Suivre nos recommandations. Voir aussi les instructions sur l’emballage des lames.

L’usure du verrouillage nylon du contre-écrou ne doit pas

être telle qu’il peut se visser à l’aide des doigts. Le verrouillage doit résister à 1,5 Nm au moins. Remplacer le contre-écrou après une dizaine de serrages.

AVERTISSEMENT! Toujours arrêter le moteur avant d’entamer des travaux sur l’équipement de coupe. Celui-ci continue de tourner après qu’on a relâché l’accélérateur. S’assurer que l’équipement de coupe est complètement immobilisé et débrancher le câble de la bougie d’allumage avant de commencer l’intervention sur l’équipement de coupe.

AVERTISSEMENT! Un équipement de coupe inadéquat ou une lame mal affûtée augmentent les risques de rebond.

Les lame et couteau à herbe sont destinés à la coupe de l’herbe épaisse.

Vérifier que le harnais est intact.

En cas d'urgence, dégagez-vous de la machine et du harnais en suivant la procédure suivante.

La tête de désherbage est destinée au désherbage.

N’utiliser l’équipement de coupe qu’avec la protection recommandée! Voir le chapitre Caractéristiques techniques.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Maintenir les dents de la lame correctement affûtées! Suivre nos instructions et utiliser le calibre d’affûtage recommandé. Une lame mal affûtée ou endommagée augmente les risques d’accident.

IMPORTANT! Veiller à ce que le fil du coupe-herbe soit toujours enroulé de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé. •

N’utiliser que les têtes de désherbage et les fils recommandés. Ils ont été testés par le fabricant pour aller de pair avec une certaine puissance de moteur.

Ceci est d’autant plus important lors de l’utilisation d’une tête de désherbage entièrement automatique. N’utiliser que l’équipement de coupe recommandé. Voir le chapitre Caractéristiques techniques.

En général, les petites machines demandent des petites têtes de désherbage, et vice versa. Cela vient du fait que lors du désherbage au moyen de fils, le moteur doit éjecter le fil radialement depuis la tête de désherbage tout en affrontant la résistance de l’herbe

La longueur du fil est également importante. Un fil long demande un moteur plus puissant qu’un fil court, même en cas de diamètre égal de fil.

S’assurer que le couteau monté sur le carter de protection est intact. Il sert à découper le fil à la bonne longueur.

Pour améliorer la durée de vie du fil, laisser le fil tremper dans de l’eau pendant quelques nuits. Le fil devient alors plus résistant et dure plus longtemps.

Inspecter l’équipement de coupe afin de détecter d’éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé.

Affûtage des lames et couteaux à herbe

Voir les instructions d’affûtage sur l’emballage de l’équipement de coupe. Les lames et couteaux s’affûtent à l’aide d’une lime plate à taille simple.

Limer les tranchants de manière égale afin de préserver l’équilibre.

AVERTISSEMENT! Toujours jeter une lame pliée, faussée, fissurée, cassée ou abîmée de toute autre façon. Ne jamais essayer de redresser une lame faussée pour l’utiliser de nouveau. Utiliser uniquement des lames d’origine du modèle recommandé.

MONTAGE Montage de l’arbre d’entraînement flexible

Desserrez deux vis sur le raccord du tube de transmission.

Faites glisser l'arbre flexible dans les boucles du câblage et fixez l'arbre flexible sur le raccord du tube de transmission. Assurez-vous que l'arbre s'engage correctement en le tournant et le poussant en même temps.

Serrer les deux vis.

Monter la gaine de l’arbre d’entraînement dans le carter d’embrayage de sorte que le trou se place juste en dessous du bouton de verrouillage sur le carter d’embrayage.

Assurez-vous que l'arbre s'engage correctement en le tournant et le poussant en même temps.

Assurez-vous que la goupille de blocage retourne à sa position initiale, de façon à ce que le manchon de l'arbre d'entraînement ne puisse pas se détacher du boîtier de l'embrayage.

Connexion du câble de l’accélérateur et des fils du bouton d’arrêt

Placez le câble d'accélération du câblage (A) et le câble d'accélération du moteur (B) dans le manchon en plastique comme indiqué sur la figure.

Fermez le manchon en plastique.

Brancher les fils du bouton d’arrêt sur les connecteurs correspondants du moteur. La polarité des fils est importante.

MONTAGE Montage de la poignée en J

Placer la poignée contre le tube de transmission.

Noter que la poignée doit être montée en dessous du marquage fléché situé sur le tube de transmission.

Montage de la lame et de la tête de désherbage

Introduire l’entretoise dans la rainure de la poignée anneau.

Monter l’écrou et la vis. Ne pas serrer trop fort.

La poignée en J doit être montée dans la poignée anneau à l’aide de trois vis comme indiqué sur la figure.

Lors du montage de l’équipement de coupe, il est de la plus grande importance que la commande du bras d’entraînement/de la bride de renfort soit positionnée correctement dans l’ouverture centrale de l’équipement de coupe. Un équipement de coupe mal monté peut causer des blessures personnelles très graves, voire mortelles.

AVERTISSEMENT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n’a pas

été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d’une protection erronée ou défectueuse peut provoquer des blessures graves.

IMPORTANT! L’utilisation d’une lame d’éclaircissage ou

à herbe exige que la machine soit équipée d’un guidon approprié, d’un protège-lame et d’un harnais.

Montage du bouclier de protection

Effectuer un réglage de précision afin de tenir le coupe-herbe dans une position de travail confortable.

Serrer la vis/la manette.

REMARQUE! Le bouclier de protection doit toujours être en place lors d’utilisation de la tête de désherbage/des couteaux en plastique et de la protection combinée.

Lorsque une lame à herbe et la protection combinée sont utilisées, le bouclier de protection doit toujours être déposé. Emboîter le protège-lame/la protection combinée (A) dans la fixation du tube de transmission et fixer à l’aide d’une vis. Insérer la rainure de guidage du bouclier de protection dans la gorge de la protection combinée. Accrocher

AVERTISSEMENT! Lors du montage de la poignée en J, utiliser uniquement des lames/couteaux à herbe ou une tête de désherbage/des couteaux en plastique.

Ne jamais utiliser la lame d’éclaircissage avec la poignée en J.

MONTAGE tournant la clé dans le sens de rotation (NB! filetage à gauche).

ensuite le bouclier à la protection combinée à l’aide des quatre fixations rapides.

G E F Le bouclier de protection s’enlève facilement à l’aide d'un tournevis, voir la figure.

D B C Montage du protège-lame, de la lame à herbe et du couteau à herbe

Montage de la protection de la tête et de la tête de désherbage

Emboîter le protège-lame/la protection combinée (A) dans la fixation du tube de transmission et fixer à l’aide d’une vis (L). Utiliser le protège-lame recommandé. Voir le chapitre Caractéristiques techniques. REMARQUE! Veiller à ce que le bouclier de protection soit démonté.

Monter le carter de protection (A) destiné au travail avec la tête de désherbage. REMARQUE! Veiller à ce que le bouclier de protection soit monté.

H L M C M A L Monter un toc d’entraînement (B) sur l’axe sortant.

Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter.

Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’axe.

Placer la lame (D), le bol de garde au sol (E) et la bride de support (F) sur l’axe sortant.

Monter l’écrou (G). Serrer l’écrou au couple de serrage de 35-50 Nm (3,5-5 kpm). Utiliser la clé à douille du jeu d’outils. Tenir le manche de la clé le plus près possible du protège-lame. Serrer l’écrou en

Emboîter le carter de protection/la protection combinée dans la fixation du tube de transmission et fixer à l’aide d’une vis (L).

Monter un toc d’entraînement (B) sur l’axe sortant.

Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter.

Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’axe.

Visser la tête de désherbage/les couteaux en plastique (H) dans le sens contraire de la rotation.

A B H H Le démontage s’effectue dans l’ordre inverse.

Desserrez la platine arrière du cadre d'un côté.

Réglez la platine arrière à la hauteur désirée et fixezla. Assurez-vous que la goupille soit alignée avec l'un des trous sur le cadre, voir figure.

Montage de la protection de transport

Insérer la lame dans la protection de transport (A).

Introduire les deux fixations (B) dans les rainures (C) pour sécuriser la protection de transport.

Adaptation du harnais et de la débroussailleuse

Réglage de la hauteur de la platine arrière

Desserrez les deux fixations qui maintiennent la platine arrière.

Serrez la ceinture afin qu’elle soit bien stable.

Serrez la sangle de poitrine.

Réglez verticalement la sangle de poitrine si nécessaire, et assurez-vous qu'elle s'ajuste bien.

Réglez les bretelles de manière à obtenir une répartition égale de la charge sur les épaules.

Desserrez ou serrez la ceinture de façon à avoir environ 70 % de la charge sur votre taille et 30 % sur vos épaules.

MANIPULATION DU CARBURANT Sécurité carburant

Ne jamais démarrer la machine:

Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d’essence s’évaporer.

Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l’eau et du savon.

S’il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

REMARQUE! Toujours utiliser une essence de qualité d’au moins 90 octanes (RON) mélangée avec de l’huile.

Si la machine est équipée d’un pot catalytique (voir Caractéristiques techniques), n’utiliser que de l’essence sans plomb de qualité mélangée à de l’huile. Une essence au plomb détruirait le pot catalytique. Choisissez de l’essence écologique (alkylat) si vous pouvez vous en procurer.

Transport et rangement

Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une

étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.

Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.

Lors des remisages de la machine, vider le réservoir de carburant. S’informer auprès d’une station-service comment se débarrasser du carburant résiduel.

Le taux d’octane minimum recommandé est de 90

(RON). Si l’on fait tourner le moteur avec une essence d’un taux d’octane inférieur à 90, un cognement risque de se produire, résultant en une augmentation de la température du moteur pouvant causer de graves avaries du moteur.

Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

Si on travaille en permanence à des régimes élevés, il est conseillé d’utiliser un carburant d’un indice d’octane supérieur.

Lors du stockage et du transport de la machine, toujours utiliser la protection de transport de l’équipement de coupe.

Sécurisez la machine pendant le transport.

AVERTISSEMENT! Manipuler le carburant avec précaution. Penser aux risques d’incendie, d’explosion et d’inhalation.

Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps

HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.

Ne jamais utiliser d’huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard

Ne jamais utiliser d’huile pour moteurs à quatre temps.

Une huile de qualité médiocre ou un mélange huile/ carburant trop riche risquent de mettre en péril le fonctionnement du pot catalytique et d'en réduire la durée de vie.

REMARQUE! La machine est équipée d’un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d’huile deux temps. Afin d’obtenir un mélange approprié, il est important de mesurer avec précision la quantité d’huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.

AVERTISSEMENT! Le carburant et les vapeurs de carburant sont très inflammables et peuvent causer des blessures graves en cas d’inhalation ou de contact avec la peau. Il convient donc d’observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d’une bonne aération.

Remplissage de carburant

1:50 (2%) avec huile deux temps HUSQVARNA. 1:33 (3%) avec d’autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB. Essence, litres

Huile deux temps, litres

Ne jamais fumer ni placer d’objet chaud à proximité du carburant.

Ne jamais faire le plein, moteur en marche. Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.

Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l’essence.

Toujours commencer par verser la moitié de l’essence

à mélanger. Verser ensuite la totalité de l’huile. Mélanger en secouant le récipient. Enfin, verser le reste de l’essence.

Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

Ne jamais préparer plus d’un mois de consommation de carburant à l’avance.

Si la machine n’est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

AVERTISSEMENT! Le pot d’échappement

à catalyseur est très chaud pendant et après le service. C’est également vrai pour le ralenti. Soyez attentif au risque d’incendie, surtout à proximité de produits inflammables et/ou en présence de gaz.

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d’incendie:

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage. Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche. •

Utiliser un bidon d’essence comportant un dispositif d’arrêt de remplissage automatique.

Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement.

Bien mélanger le carburant en agitant le récipient avant de remplir le réservoir.

DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche

Ne jamais utiliser la machine sans protection ou avec une protection défectueuse.

Tous les carters doivent être correctement montés et sans défaut avant le démarrage de la machine.

Contrôler la lame afin de détecter d’éventuelles fissures au niveau des dents et du trou central. Les raisons les plus fréquentes de la présence de fissures sont la formation de coins pointus lors de l’affûtage et l’utilisation d’une lame aux dents émoussées. Si des fissures sont constatées, mettre la lame au rebut.

carter de protection si l’un ou l’autre a subi des dommages ou présente des fissures.

S’assurer que la bride de support ne présente pas de fissures par suite d’usure ou de serrage trop fort. En cas de fissures, mettre la bride de support au rebut.

S’assurer que le contre-écrou n’a pas perdu son pouvoir bloquant. Le contre écrou doit résister à au moins 1,5 Nm. Le couple de serrage du contre-écrou doit être de 35-50 Nm.

Contrôler le protège-lame afin de détecter d’éventuels dommages ou fissures. Remplacer le protège-lame s’il a subi des dommages ou s’il présente des fissures.

AVERTISSEMENT! Un carter d’embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l’embrayage risque de lâcher et de provoquer des blessures.

Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche. Placer la machine sur une surface plane. S’assurer que l’équipement de coupe ne risque pas de rencontrer un obstacle. Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves. Distance de sécurité: 15 mètres.

Allumage: Mettre le contacteur d’arrêt en position de démarrage.

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois

Contrôler la tête de désherbage et le carter de protection afin de détecter d’éventuels dommages ou fissures. Remplacer la tête de désherbage ou le

DÉMARRAGE ET ARRÊT jusqu’à ce que le carburant commence à remplir la poche.

Il n’est pas nécessaire de remplir la poche complètement.

lanceur complètement sortie. Cela pourrait endommager la machine.

REMARQUE! Ne pas placer aucune partie du corps sur la surface marqué. Contact peut causer en brûlures à la peau ou les chocs électriques si le chapeau de bougie est defecteux. Toujours utiliser des gants. Ne jamais utiliser une machine dont le chapeau de bougie est defecteux.

Starter: Tirer la commande de starter.

AVERTISSEMENT! Lorsque le moteur est démarré avec la commande de starter en position starter/accélérateur, l’équipement de coupe commence à tourner immédiatement.

Plaquer la machine contre le sol à l’aide de la main gauche (NOTA! Pas à l’aide du pied!). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu’à ce qu’une résistance se fasse sentir

(les cliquets d’entraînement grippent), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main. Remettre la commande de starter en position initiale dès que le moteur s’allume et continuer les essais de démarrage jusqu’à ce que le moteur démarre. Au démarrage du moteur, donner rapidement les pleins gaz pour désactiver automatiquement l’accélération de démarrage. REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du

Pour arrêter le moteur, couper l’allumage.

TECHNIQUES DE TRAVAIL Méthodes de travail

Toujours tenir la machine avec les deux mains.

L’équipement de coupe doit se trouver sous la taille de l’utilisateur.

Ce chapitre traite des consignes de sécurité de base lors du travail avec une débroussailleuse ou un coupeherbe.

Lors des déplacements, arrêter le moteur. Lors des déplacements longs et des transports, utiliser le dispositif de protection prévu à cet effet.

Dans l’éventualité d’une situation rendant la suite du travail incertaine, consulter un expert. S’adresser au revendeur ou à l’atelier de réparation.

Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.

Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.

Avant l’utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.

Arrêter le moteur et l’équipement de coupe avant de retirer le matériel végétal qui s'est enroulé autour de l’axe de la lame, sous peine de blessures. Après l’utilisation, le renvoi d’angle peut être chaud pendant un moment. Risque de brûlures au contact.

Règles élémentaires de sécurité

Bien observer la zone de travail:

S’assurer qu’aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l’utilisateur de la machine.

Afin d’éviter que des personnes, des animaux ou autre n’entrent en contact avec l’équipement de coupe ou avec des objets lancés par celui-ci.

REMARQUE! Ne jamais utiliser une machine s’il n’est pas possible d’appeler au secours en cas d’accident.

Inspecter la zone de travail. Retirer tous les objets tels que les pierres, les morceaux de verre, les clous, les fils de fer, les bouts de ficelle, etc. pouvant être projetés ou risquant de bloquer l’équipement de coupe.

Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc.

Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant, direction de chute d’arbre modifiée, etc.

S’assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.

AVERTISSEMENT! Attention aux objets projetés. Toujours utiliser des protections homologuées pour les yeux.

Ne jamais se pencher au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s’approche. Ne tournez jamais sur vous-même avec la machine sans vous assurer d’abord que personne ne se trouve dans la zone de sécurité.

Techniques de travail de base

Ramener le moteur au régime de ralenti après chaque étape de travail. Laisser le moteur tourner à pleins gaz sans lui faire subir de charge peut endommager sérieusement le moteur.

AVERTISSEMENT! Ni l’utilisateur de la machine, ni qui que ce soit ne doit essayer de retirer le matériel végétal coupé tant que le moteur ou l’équipement de coupe tourne, sous peine de blessures graves.

AVERTISSEMENT! Il arrive que des branches ou de l’herbe se coincent entre la protection et l’équipement de coupe.

Toujours arrêter le moteur avant de procéder au nettoyage.

Soyez bien en équilibre, les pieds d’aplomb.

TECHNIQUES DE TRAVAIL

AVERTISSEMENT! Les machines

équipées de lames d’éclaircissage ou de disques à herbe peuvent être projetées violemment d’un côté quand la lame heurte un objet fixe. Ce phénomène est appelé rebond. Un rebond peut être suffisamment violent pour projeter la machine et/ou l’opérateur dans une direction quelconque et faire perdre le contrôle de la machine à l’opérateur. Les rebonds se produisent sans prévenir si la machine s’accroche sur un objet, cale ou se bloque. Un rebond est plus apte à se produire dans des zones où il est difficile de voir le matériau coupé.

1 Toujours travailler en faisant tourner le moteur à plein régime.

2 Éviter de toucher le matériel végétal coupé au cours du mouvement de retour. •

Arrêter le moteur, ouvrir le harnais et poser la machine par terre avant de rassembler le matériel végétal coupé.

Désherbage avec tête de désherbage

Maintenir la tête de désherbage juste au-dessus du sol, l’incliner. Le travail est effectué par l’extrémité du fil. Laisser le fil travailler à son propre rythme. Ne jamais forcer le fil dans le matériau à couper.

Le fil facilite l’enlèvement d’herbe et de mauvaises herbes au pied des murs, clôtures, arbres et massifs fleuris, mais il peut aussi endommager l’écorce des arbres et des broussailles ainsi que les poteaux des clôtures.

Réduire les risques d’endommager la végétation en limitant la longueur du fil à 10-12 cm et en réduisant le régime moteur.

Eviter d’utiliser la plage 12 h - 15 h de la lame. Du fait de la vitesse de rotation de la lame, c’est justement sur cette plage que l’éjection d’objets risque de se produire lorsque la lame est appliquée sur des troncs plus épais.

Débroussaillage avec une lame à herbe

Ne pas utiliser les lames et les couteaux à herbe pour les tiges ligneuses.

La lame à herbe s’utilise pour tous les types d’herbe haute ou épaisse.

Faucher l’herbe d’un mouvement de balancier latéral, le mouvement de droite à gauche constituant la fauche et le mouvement de gauche le retour. Faire travailler la lame du côté gauche (secteur 8h à 12 h).

Si on penche légèrement la lame vers la gauche pendant le débroussaillage, l’herbe coupée est disposée en bandes, ce qui facilite le ramassage, par exemple lors du ratissage.

Essayer d’adopter un rythme de travail régulier. Prendre une position stable, les pieds écartés. Faire un pas en avant après le mouvement de retour et reprendre la même position stable.

Laisser le bol de garde au sol. Son rôle est de protéger la lame contre tout contact avec le sol.

Respecter les règles suivantes afin d’éviter que les matériaux ne s’enroulent autour de la lame:

Nettoyage par grattage

La technique du grattage permet d’enlever toute végétation indésirable. Maintenir la tête de désherbage juste au-dessus du sol, puis l’incliner.

Laisser l’extrémité du fil battre le sol autour des arbres, poteaux, statues et similaires. NOTA! Cette technique accélère l’usure du fil.

Le fil s’use plus vite et doit être déroulé plus souvent au contact de cailloux, briques, béton, clôtures métalliques, etc. qu’au contact d’arbres et de clôtures en bois.

Lors du désherbage et du grattage, ne pas faire tourner le moteur tout à fait à plein régime, ceci afin que le fil dure plus longtemps et la tête de désherbage s’use moins.

TECHNIQUES DE TRAVAIL Coupe

Le coupe-herbe est idéal pour atteindre l’herbe aux endroits difficilement accessibles avec une tondeuse ordinaire. Maintenir le fil parallèlement au sol lors du désherbage. Éviter de presser la tête de désherbage contre le sol, puisque cela risque d’endommager la pelouse et le matériel.

Éviter de maintenir la tête de désherbage constamment au contact avec le sol en utilisation normale. Un contact permanent peut endommager la tête de désherbage et accélérer son usure.

L’effet soufflant du fil rotatif peut être utilisé pour un nettoyage simple et rapide. Maintenir le fil parallèle et au-dessus des surfaces à balayer, puis balader l’outil suivant un mouvement de balancier.

Lors de la coupe et du balayage, faire tourner à plein régime afin d’obtenir un bon résultat.

Une consommation anormalement élevée de carburant

Réglage du ralenti (T)

Vérifier que le filtre à air est propre. Quand le ralenti est correctement réglé, l’équipement de coupe ne tourne pas. Si un réglage est nécessaire, fermer (sens des aiguilles d’une montre) le pointeau T avec le moteur en marche jusqu’à ce que l’équipement de coupe commence à tourner. Ouvrir (sens contraire des aiguilles d’une montre) le pointeau jusqu’à l’arrêt de l’équipement de coupe. Le régime de ralenti correct est atteint lorsque le moteur tourne régulièrement dans toutes les positions, avec une marge confortable jusqu’au régime auquel l’équipement de coupe commence à tourner.

Nettoyer le filtre après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses.

Nettoyage du filtre à air

Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l’eau chaude savonneuse. S’assurer que le filtre est sec avant de le remonter. Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

AVERTISSEMENT! S’il est impossible de régler le régime de ralenti de manière à immobiliser l’équipement de coupe, contacter le revendeur ou l’atelier de réparation. Ne pas utiliser la machine tant qu’elle n’est pas correctement réglée ou réparée.

Le filtre à air doit être maintenu propre pour éviter:

Un mauvais fonctionnement du carburateur

Des problèmes de démarrage

Une perte de puissance

Une usure prématurée des éléments du moteur.

Si l'approvisionnement en carburant commence à être insuffisant pour le moteur, vérifier si le bouchon du réservoir et le filtre ne sont pas obstrués.

Le renvoi d’angle est enduit en usine de la quantité de graisse nécessaire. Toutefois, avant d’utiliser la machine, il convient de s’assurer que le renvoi d’angle est au 3/4 rempli de graisse. Utiliser une graisse HUSQVARNA spéciale.

ENTRETIEN En général, il n’est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations.

Arbre d’entraînement

L'arbre d'entraînement flexible est lubrifié avec de la graisse pour arbre d'entraînement Husqvarna. L'arbre doit être lubrifié au moins tous les 6 mois.

Lever le bouton de verrouillage maintenant la gaine de l’arbre d’entraînement au carter d’embrayage.

Extraire la gaine de l’arbre d’entraînement du carter d’embrayage.

Extraire l’arbre d’entraînement de sa gaine, soit en secouant la gaine pour faire sortir l’arbre, soit en utilisant une pince.

Appliquez de la graisse sur l'ensemble de l'arbre.

Étalez-la avec une brosse ou un chiffon.

L’état de la bougie dépend de:

L’exactitude du réglage du carburateur.

Mauvais mélange de l’huile dans le carburant (trop d’huile ou huile inappropriée).

La propreté du filtre à air.

Ces facteurs peuvent concourir à l’apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.

Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l’écartement des électrodes est de 0,6-0,7 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S’assurer que la bougie est dotée d’un antiparasites.

Remettre l’arbre d’entraînement dans sa gaine. Faire tourner l’arbre tout en l’enfonçant pour bien l’enclencher.

Une fois l’arbre correctement monté dans la gaine, l’extrémité de l’arbre doit se trouver à environ 10 mm

à l’extérieur du bord de la gaine.

Monter la gaine de l’arbre d’entraînement dans le carter d’embrayage de sorte que le trou se place juste en dessous du bouton de verrouillage sur le carter d’embrayage.

Assurez-vous que l'arbre s'engage correctement en le tournant et le poussant en même temps.

ENTRETIEN Schéma d’entretien

La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien agréé. Entretien

Entretien hebdomadaire mensuel

Nettoyer l’extérieur de la machine.

Vérifier que le harnais est intact. Contrôler le bon fonctionnement du verrou d’accélérateur et de X l’accélérateur Contrôler que la poignée et le guidon sont entiers et solidement X attachés. Contrôler le bon fonctionnement du contacteur d’arrêt. X S’assurer que l’équipement de coupe ne tourne pas lorsque le X moteur tourne au ralenti. Nettoyer le filtre à air. Le remplacer si nécessaire. X S’assurer que la protection est intacte et qu’elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou X si elle présente des fissures. Vérifier le centrage de la lame, son affûtage et la présence d’éventuelles fissures. Une lame mal centrée provoque des X vibrations pouvant endommager la machine. S’assurer que la tête de désherbage est intacte et qu’elle n’est X pas fissurée. Au besoin, remplacer la tête de désherbage. Contrôler que le contre-écrou de l’équipement de coupe est serré X correctement. S’assurer que la protection de transport de la lame est intacte et X qu’il se fixe correctement. S’assurer que toutes les vis et tous les écrous sont bien serrés. X Vérifier qu’il n’y a pas de fuite de carburant du moteur, du X réservoir ou des conduits de carburant. Contrôler le démarreur et son lanceur. X S’assurer que les amortisseurs ne sont pas endommagés. X Nettoyer la bougie d’allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu’elle soit de 0,6-0,7 mm, ou X remplacer la bougie. S’assurer que la bougie est dotée d’un antiparasites. Nettoyer le système de refroidissement de la machine. X Nettoyer le carburateur extérieurement, ainsi que l’espace X autour. Vérifier que le renvoi d’angle est au 3/4 rempli de graisse. Au X besoin, faire un remplissage d’appoint avec une graisse spéciale. Nettoyer le silencieux. Contrôler que le filtre à carburant n’est pas contaminé ou que le tuyau de carburant ne comporte pas de fissures ou d’autres avaries. Remplacer si nécessaire. Inspecter tous les câbles et connexions. Vérifier l’état d’usure de l’embrayage, des ressorts d’embrayage et du tambour d’embrayage. Faire remplacer si nécessaire dans un atelier d’entretien agréé. Remplacer la bougie d’allumage. S’assurer que la bougie est dotée d’un antiparasites. Lubrifiez l'arbre d'entraînement avec de la graisse pour arbre À appliquer tous les six mois. d'entraînement Husqvarna.

X X X X X French – 111

CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques

253RB Moteur Cylindrée, cm3

Régime de ralenti, tr/min

Régime d'emballement maximal recommandé, tr/min 13000

Régime de l’axe sortant, tr/min

Puissance moteur maxi selon ISO 8893, kW/ tr/min

Silencieux avec pot catalytique

Écartement des électrodes, mm

Système de graissage/de carburant

Contenance du réservoir de carburant, litres

Poids, sans carburant, équipement de coupe et dispositifs de sécurité, kg

(voir rem. 1) Niveau de puissance sonore mesuré dB(A)

Niveau de puissance sonore garanti LWAdB(A)

(voir remarque 2) Pression acoustique équivalente au niveau des oreilles de l’utilisateur, mesurée selon EN ISO 11806 et ISO 22868, dB(A): Équipée d'une tête de désherbage (d'origine)

Équipée d'une lame à herbe (d'origine)

Niveaux de vibrations

(voir remarque 3) Niveaux de vibrations équivalents (ahveq) mesurés au niveau des poignées selon EN ISO 11806 et ISO 22867, en m/s2. Équipée d'une tête de désherbage (d'origine), gauche/ 2,0/3,0 droite Équipée d'une lame à herbe (d'origine), gauche/droite 2,0/2,0 Remarque 1: émission sonore dans l’environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesuré avec l'équipement de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti diffère du niveau mesuré en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE. Remarque 2: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A). Remarque 3: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s2.

CARACTÉRISTIQUES TECHNIQUES Accessoires homologués

Lame/couteau à herbe

Protection pour équipement de coupe, réf.

Assurance de conformité UE (Concerne seulement l’Europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél: +46-36-146500, déclarons, sous notre seule responsabilité, que le produit auquel se rattache la présente déclaration: débroussailleuses Husqvarna 253RB à partir des numéros de série de l’année de fabrication 2010 et ultérieurement (l’année est indiquée en clair sur la plaque d’identification et suivie d’un numéro de série) est conforme aux dispositions de la (des) DIRECTIVE(S) DU CONSEIL: - du 17 mai 2006 ”directive machines” 2006/42/CE - du 15 décembre 2004 ”compatibilité électromagnétique” 2004/108/CEE. - du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE. Estimation de la conformité effectuée selon l’Annexe V. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2:2003, CISPR 12:2007, EN ISO 11806:2008 Huskvarna, le 1 février 2010

Bo Jonsson, directeur du développement (Représentant autorisé d’Husqvarna AB et responsable de la documentation technique.)

Filtro de combustible

Filtro de combustible

Óleo de dois tempos, litros
