MANUAL DE USUARIO 253 RB HUSQVARNA

Bordatura dell’erba con testina portafilo

T45x (fil Ø 2.7 - 3.3 mm)

T55x (fil Ø 2.7 - 3.3 mm)

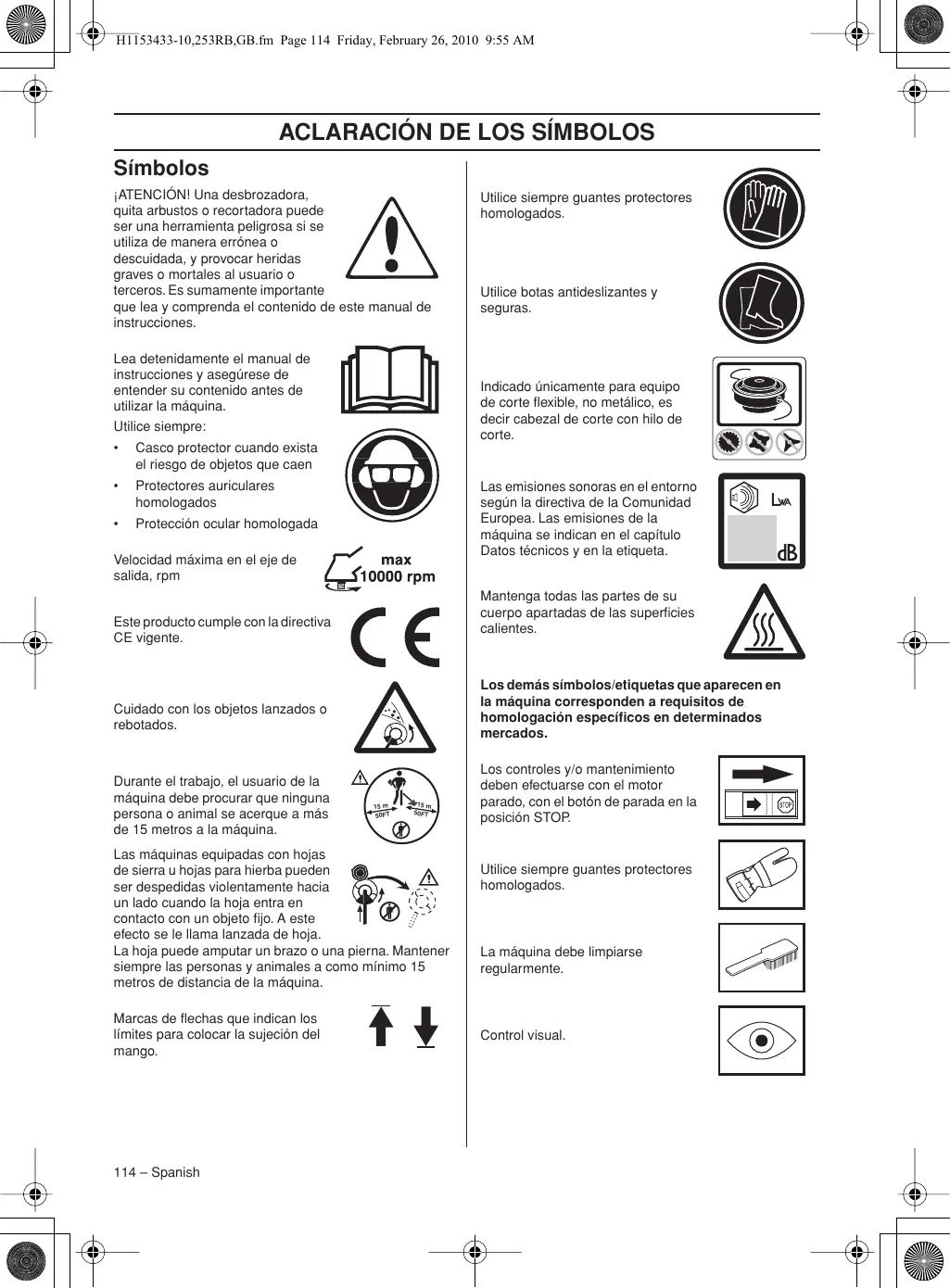

ACLARACIÓN DE LOS SÍMBOLOS Símbolos

¡ATENCIÓN! Una desbrozadora, quita arbustos o recortadora puede ser una herramienta peligrosa si se utiliza de manera errónea o descuidada, y provocar heridas graves o mortales al usuario o terceros. Es sumamente importante que lea y comprenda el contenido de este manual de instrucciones. Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina. Utilice siempre: •

Casco protector cuando exista el riesgo de objetos que caen

Protección ocular homologada

Las emisiones sonoras en el entorno según la directiva de la Comunidad

Europea. Las emisiones de la máquina se indican en el capítulo Datos técnicos y en la etiqueta. Mantenga todas las partes de su cuerpo apartadas de las superficies calientes.

Este producto cumple con la directiva

Los demás símbolos/etiquetas que aparecen en la máquina corresponden a requisitos de homologación específicos en determinados mercados.

Cuidado con los objetos lanzados o rebotados.

50FT Las máquinas equipadas con hojas de sierra u hojas para hierba pueden ser despedidas violentamente hacia un lado cuando la hoja entra en contacto con un objeto fijo. A este efecto se le llama lanzada de hoja.

La hoja puede amputar un brazo o una pierna. Mantener siempre las personas y animales a como mínimo 15 metros de distancia de la máquina. Marcas de flechas que indican los límites para colocar la sujeción del mango.

Utilice botas antideslizantes y seguras.

Indicado únicamente para equipo de corte flexible, no metálico, es decir cabezal de corte con hilo de corte.

Velocidad máxima en el eje de salida, rpm

Durante el trabajo, el usuario de la máquina debe procurar que ninguna persona o animal se acerque a más de 15 metros a la máquina.

Utilice siempre guantes protectores homologados.

Los controles y/o mantenimiento deben efectuarse con el motor parado, con el botón de parada en la posición STOP.

Utilice siempre guantes protectores homologados.

La máquina debe limpiarse regularmente.

Índice ACLARACIÓN DE LOS SÍMBOLOS Símbolos ÍNDICE Índice Antes de arrancar, observe lo siguiente: INTRODUCCIÓN Apreciado cliente: ¿QUÉ ES QUÉ? ¿Qué es qué en la desbrozadora? INSTRUCCIONES GENERALES DE SEGURIDAD Importante Equipo de protección personal Equipo de seguridad de la máquina Equipo de corte MONTAJE Montaje del eje propulsor flexible Conexión del cable de acelerador y los hilos del interruptor de parada Montaje del mango J Montaje de la hoja y del cabezal de corte Montaje de la protección para transportes Ajuste del arnés y la desbrozadora MANIPULACION DEL COMBUSTIBLE Seguridad en el uso del combustible Carburante Repostaje ARRANQUE Y PARADA Control antes de arrancar Arranque y parada TÉCNICA DE TRABAJO Instrucciones generales de trabajo MANTENIMIENTO Carburador Filtro de aire Filtro de combustible Engranaje angulado Bujía Eje propulsor Programa de mantenimiento DATOS TECNICOS Datos técnicos Declaración CE de conformidad

Antes de arrancar, observe lo siguiente:

Lea detenidamente el manual de instrucciones.

118 119 122 124 124 124 125 127 127

¡ATENCIÓN! La exposición prolongada al ruido puede causar daños crónicos en el oído Por consiguiente, use siempre protectores auriculares homologados.

¡ATENCIÓN! Bajo ninguna circunstancia debe modificarse la configuración original de la máquina sin autorización del fabricante. Utilizar siempre recambios originales. Las modificaciones y/o la utilización de accesorios no autorizadas pueden ocasionar accidentes graves o incluso la muerte del operador o de terceros. ¡ATENCIÓN! Una desbrozadora, quita arbustos o recortadora puede ser una herramienta peligrosa si se utiliza de manera errónea o descuidada, y provocar heridas graves o mortales al usuario o terceros. Es sumamente importante que lea y comprenda el contenido de este manual de instrucciones.

129 130 131 131 133 136 136 136 136 137 137 139 140 141

INTRODUCCIÓN Apreciado cliente:

¡Felicidades por haber adquirido un producto Husqvarna! La historia de Husqvarna data del año 1689, cuando el Rey Karl XI encargó la construcción de una fábrica en la ribera del río Huskvarna para la fabricación de mosquetes. La ubicación junto al río Huskvarna era lógica dado que el río se utilizaba para generar energía hidráulica. Durante los más de 300 años de existencia de la fábrica Husqvarna, se han fabricado productos innumerables; desde estufas de leña hasta modernas máquinas de cocina, máquinas de coser, bicicletas, motocicletas, etc. En 1956 se introdujo el primer cortacésped motorizado, seguido de la motosierra en 1959; y es en este segmento en el que actualmente trabaja Husqvarna. Husqvarna es hoy uno de los principales fabricantes del mundo de productos de bosque y jardín, con la calidad y las prestaciones como principal prioridad. La idea de negocio es desarrollar, fabricar y comercializar productos motorizados para silvicultura y jardinería, así como para las industrias de construcción y obras públicas. Husqvarna tiene como objetivo estar en la vanguardia por lo que respecta a ergonomía, facilidad de empleo, seguridad y consideración ambiental; motivo por el cual ha desarrollado una serie de detalles para mejorar los productos en estas áreas. Estamos convencidos de que usted apreciará con satisfacción la calidad y prestaciones de nuestro producto por mucho tiempo en adelante. Con la adquisición de alguno de nuestros productos, usted dispone de asistencia profesional con reparaciones y servicio en caso de ocurrir algo. Si ha adquirido el producto en un punto de compra que no es uno de nuestros concesionarios autorizados, pregúnteles por el taller de servicio más cercano. Esperamos que su máquina le proporcione plena satisfacción y le sirva de ayuda por mucho tiempo en adelante. Tenga en cuenta que este manual de instrucciones es un documento de valor. Siguiendo sus instrucciones (de uso, servicio, mantenimiento, etcétera) puede alargar considerablemente la vida útil de la máquina e incrementar su valor de reventa. Si vende su máquina, entregue el manual de instrucciones al nuevo propietario. ¡Gracias por utilizar un producto Husqvarna! Husqvarna AB trabaja constantemente para perfeccionar sus productos y se reserva, por lo tanto, el derecho a introducir modificaciones en la construcción y el diseño sin previo aviso.

11 12 23 ¿Qué es qué en la desbrozadora? 1

15 Capuchón de encendido y bujía

Recarga de lubricante, engranaje angulado

16 Bomba de combustible

Protección del equipo de corte

19 Pieza de arrastre

21 Cazoleta de apoyo

Fiador del acelerador

10 Acoplamiento del tubo

24 Protección para transportes

11 Empuñadura de arranque

25 Pasador de seguridad

12 Depósito de combustible

26 Llave de la tuerca de hoja

13 Cubierta del filtro de aire

14 Cubierta del cilindro

28 Manual de instrucciones

INSTRUCCIONES GENERALES DE SEGURIDAD Importante

Equipo de protección personal

La máquina está destinada exclusivamente a recortar la hierba.

Una desbrozadora, quita arbustos o recortadora puede ser una herramienta peligrosa si se utiliza de manera errónea o descuidada, y provocar heridas graves o mortales al usuario o terceros. Es sumamente importante que lea y comprenda el contenido de este manual de instrucciones.

Los únicos accesorios que Ud. puede acoplar al motor como fuente propulsora son los equipos de corte que nosotros recomendamos en el capítulo Datos técnicos.

Nunca utilice la máquina si está cansado, si ha ingerido alcohol o si toma medicamentos que puedan afectarle la vista, su capacidad de discernimiento o el control del cuerpo. Utilice el equipo de protección personal. Vea las instrucciones bajo el título ”Equipo de protección personal”. No utilice nunca una máquina que haya sido modificada de modo que ya no coincida con la configuración original. No utilice nunca una máquina defectuosa. Siga las instrucciones de mantenimiento, control y servicio de este manual. Algunas medidas de mantenimiento y servicio deben ser efectuadas por especialistas formados y cualificados. Vea las instrucciones bajo el título Mantenimiento. Todas las tapas, protecciones y empuñaduras deben estar montadas antes de arrancar la máquina. Comprobar que el sombrerete de la bujía y el cable de encendido están en perfecto estado para evitar el riesgo de sacudida eléctrica. El usuario de la máquina debe asegurarse de que ninguna persona o animal se acerquen más de 15 metros durante el trabajo. Si varios usuarios trabajan en el mismo lugar, la distancia de seguridad debe equivaler, por lo menos, a dos longitudes de árbol, pero nunca ser menor de 15 metros.

¡ATENCIÓN! Esta máquina genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o letales, las personas que utilizan implantes médicos deben consultar a su médico y al fabricante del implante antes de emplear esta máquina.

¡ATENCIÓN! Si se hace funcionar el motor en un local cerrado o mal ventilado, se corre riesgo de muerte por asfixia o intoxicación con monóxido de carbono.

Para trabajar con la máquina debe utilizarse un equipo de protección personal homologado. El equipo de protección personal no elimina el riesgo de lesiones, pero reduce su efecto en caso de accidente. Pida a su distribuidor que le asesore en la elección del equipo.

¡ATENCIÓN! Cuando use protección auditiva preste siempre atención a las señales o llamados de advertencia.

Sáquese siempre la protección auditiva inmediatamente después de parar el motor.

CASCO Casco protector cuando exista el riesgo de objetos que caen

PROTECCIÓN AUDITIVA Se debe utilizar protección auditiva con suficiente capacidad de reducción sonora.

PROTECCIÓN OCULAR Se debe utilizar siempre protección ocular homologada.

Si se utiliza visor, deben utilizarse también gafas protectoras homologadas. Por gafas protectoras homologadas se entienden las que cumplen con la norma ANSI Z87.1 para EE.UU. o EN 166 para países de la UE.

GUANTES Se deben utilizar guantes cuando sea necesario, por ejemplo al montar el equipo de corte.

INSTRUCCIONES GENERALES DE SEGURIDAD BOTAS Fiador del acelerador

Use botas con puntera de acero y suela antideslizante.

El fiador del acelerador está diseñado para impedir la activación involuntaria del acelerador. Cuando se oprime el fiador (A) en el mango (= cuando se agarra el mango), se desacopla el acelerador (B). Cuando se suelta el mango, el acelerador y el fiador vuelven a sus posiciones originales. Ambas funciones se efectúan con sistemas independientes de muelles de retorno. Con esta posición, el acelerador queda automáticamente bloqueado en ralentí.

VESTIMENTA Use ropas de material resistente a los desgarros y no demasiado amplias para evitar que se enganchen en ramas, etc. Use siempre pantalones largos gruesos. No trabaje con joyas, pantalones cortos, sandalias ni los pies descalzos. No lleve el cabello suelto por debajo de los hombros.

PRIMEROS AUXILIOS Tenga siempre a mano el equipo de primeros auxilios.

Compruebe que el acelerador esté bloqueado en la posición de ralentí cuando el fiador está en su posición inicial.

Equipo de seguridad de la máquina

En este capítulo se describen los componentes de seguridad de la máquina, su función y el modo de efectuar el control y el mantenimiento para garantizar un funcionamiento óptimo. En cuanto a la ubicación de estos componentes en su máquina, vea el capítulo Qué es qué. La vida útil de la máquina puede acortarse y el riesgo de accidentes puede aumentar si el mantenimiento de la máquina no se hace de forma adecuada y si los trabajos de servicio y/o reparación no se efectúan de forma profesional. Para más información, consulte con el taller de servicio oficial más cercano. ¡IMPORTANTE! Todos los trabajos de servicio y reparación de la máquina requieren una formación especial. Esto es especialmente importante para el equipo de seguridad de la máquina. Si la máquina no pasa alguno de los controles indicados a continuación, acuda a su taller de servicio local. La compra de alguno de nuestros productos le garantiza que puede recibir un mantenimiento y servicio profesional. Si no ha adquirido la máquina en una de nuestras tiendas especializadas con servicio, solicite información sobre el taller de servicio más cercano.

Apriete el fiador del acelerador y compruebe que vuelva a su posición de partida al soltarlo.

Compruebe que el acelerador y el fiador se muevan con facilidad y que funcionen sus muelles de retorno.

¡ATENCIÓN! Nunca utilice una máquina que tenga un equipo de seguridad defectuoso. Efectúe el control y mantenimiento del equipo de seguridad de la máquina como se describió en este capítulo. Si su máquina no pasa todos los controles, entréguela a un taller de servicio para su reparación.

INSTRUCCIONES GENERALES DE SEGURIDAD Consulte las instrucciones bajo el título Arranque. Ponga en marcha la máquina y acelere al máximo. Suelte el acelerador y controle que el equipo de corte se detenga y permanezca inmóvil. Si el equipo de corte gira con el acelerador en ralentí, se debe controlar la regulación del carburador para ralentí. Consulte las instrucciones bajo el título Mantenimiento.

Utilice siempre la protección recomendada para cada equipo de corte en particular. Consulte el capítulo Datos técnicos.

¡ATENCIÓN! Bajo ninguna circunstancia se puede utilizar un equipo de corte sin haber montado antes la protección recomendada. Consultar el capítulo

Datos técnicos. Si se monta una protección incorrecta o defectuosa, esto puede causar daños personales graves.

Sistema amortiguador de vibraciones

Su máquina incorpora un sistema amortiguador diseñado para reducir al máximo posible las vibraciones y optimizar la comodidad de uso.

El botón de parada se utiliza para parar el motor.

El uso de un hilo mal enrollado o de un equipo de corte romo o incorrecto (para más información sobre el tipo incorrecto o mal afilado, consulte las instrucciones bajo el título Afilado de la hoja) aumenta el nivel de vibraciones.

El sistema amortiguador de vibraciones de la máquina reduce la transmisión de vibraciones entre la parte del motor/equipo de corte y la parte de los mangos de la máquina. Arranque el motor y compruebe que se pare cuando se mueve el botón de parada a la posición de parada.

Protección del equipo de corte

Esta protección tiene por fin evitar que el usuario reciba el impacto de objetos desprendidos. La protección evita también que el usuario entre en contacto con el equipo de corte.

Controle que la protección no esté dañada y que no tenga grietas. Cambie la protección si ha estado expuesta a golpes o si tiene grietas.

Compruebe regularmente que los elementos antivibraciones no estén agrietados o deformados.

Controle que los amortiguadores de vibraciones estén enteros y bien sujetos.

¡ATENCIÓN! La sobreexposición a las vibraciones puede producir lesiones vasculares o nerviosas en personas que padecen de trastornos circulatorios. Si advierte síntomas que puedan relacionarse con la sobreexposición a las vibraciones, consulte a un médico.

Ejemplos de estos síntomas son entumecimiento, falta de sensibilidad, ”hormigueo”, ”puntadas”, dolor, pérdida o reducción de la fuerza normal, cambios en el color o la superficie de la piel. Generalmente, estos síntomas se presentan en los dedos, las manos y las muñecas. El riesgo puede ser mayor a bajas temperaturas.

INSTRUCCIONES GENERALES DE SEGURIDAD Silenciador

El silenciador está diseñado para reducir al máximo posible el nivel sonoro y para apartar los gases de escape del usuario. El silenciador con catalizador también está diseñado para reducir las sustancias nocivas en los gases de escape.

¡ATENCIÓN! En el interior del silenciador hay sustancias químicas que pueden ser cancerígenas. Evitar el contacto con estas sustancias si se daña el silenciador.

¡ATENCIÓN! Recuerde que: Los gases de escape del motor están calientes y pueden contener chispas que pueden provocar incendio. Por esa razón, ¡nunca arranque la máquina en interiores o cerca de material inflamable!

Para fijar determinados equipos de corte se utiliza una contratuerca. Nunca utilice una máquina que tenga un silenciador defectuoso.

Compruebe regularmente que el silenciador esté firmemente montado en la máquina.

Si el silenciador de su máquina lleva rejilla apagachispas, límpiela a intervalos regulares. La obturación de la rejilla produce el sobrecalentamiento del motor, con el riesgo consiguiente de averías graves.

¡ATENCIÓN! El silenciador con catalizador se calienta mucho durante el uso y permanece caliente aún luego de apagado el motor. Lo mismo rige para la marcha en ralentí. Su contacto puede quemar la piel. ¡Tenga en cuenta el peligro de incendio!

Para el montaje, apriete la tuerca girándola en sentido contrario al sentido de rotación del equipo de corte. Para el desmontaje, afloje la tuerca girándola en el sentido de rotación del equipo de corte. (NOTA: La tuerca tiene rosca a izquierdas.) Apriete la tuerca con la llave para tuerca de la hoja.

El bloqueo de nilón de la contratuerca no debe estar tan gastado que se pueda apretar con los dedos. El bloqueo debe soportar por lo menos 1,5 Nm. La tuerca debe ser reemplazada luego de haberla apretado unas 10 veces.

Controle que el arnés no esté dañado.

INSTRUCCIONES GENERALES DE SEGURIDAD En caso de emergencia, suéltese de la máquina y del arnés siguiendo el procedimiento descrito a continuación.

El cabezal de corte está destinado a recortar la hierba.

Este capítulo describe cómo Ud., con un mantenimiento correcto y utilizando el equipo de corte adecuado, podrá: •

Reducir la propensión a las reculadas de la máquina.

Obtener un resultado de corte óptimo.

Aumentar la duración del equipo de corte.

¡IMPORTANTE! ¡Utilice sólamente el equipo de corte con la protección recomendada por nosotros! Consulte el capítulo Datos Técnicos.

¡Utilice sólamente el equipo de corte con la protección recomendada por nosotros! Consulte el capítulo Datos

¡Mantenga los dientes de corte de la hoja afilados y en buen estado! Siga nuestras instrucciones y utilice el calibrador de limado recomendado. Una hoja mal afilada o dañada aumenta el peligro de accidentes.

Lea las instrucciones del equipo de corte para montar correctamente el hilo y elegir el diámetro de hilo correcto.

¡Mantenga los dientes de corte de la hoja afilados y en buen estado! Siga nuestras recomendaciones. Lea también las instrucciones en el envase de la hoja.

¡ATENCIÓN! Pare siempre el motor antes de trabajar con alguna parte del equipo de corte. Éste continúa girando incluso después de haber soltado el acelerador.

Controle que el equipo de corte se haya detenido completamente y desconecte el cable de la bujía antes de comenzar a trabajar. ¡ATENCIÓN! Un equipo de corte defectuoso o una hoja mal afilada aumentan el riesgo de reculadas.

La hoja y la cuchilla para hierba están destinadas a desbrozar hierba más gruesa.

Revise el equipo de corte para ver si está dañado o agrietado. Un equipo de corte dañado debe ser siempre reemplazado.

Afilado de la cuchilla y la hoja para hierba

Para afilar correctamente el equipo de corte, lea las instrucciones en el envase. La hoja y la cuchilla se afilan con una lima plana de picadura sencilla.

INSTRUCCIONES GENERALES DE SEGURIDAD

Lime todos los dientes por igual para conservar el equilibrio.

¡ATENCIÓN! Cambie siempre la hoja si la misma está doblada, torcida, agrietada, quebrada o dañada de algún otro modo.

No trate nunca de enderezar una hoja torcida para volver a utilizarla. Utilice únicamente hojas originales del tipo recomendado.

¡IMPORTANTE! Observe siempre que el hilo de corte esté arrollado en forma firme y uniforme al rodillo, de lo contrario la máquina producirá vibraciones perjudiciales para la salud. •

Utilice únicamente los cabezales e hilos de corte recomendados. Han sido probados por el fabricante para un tamaño de motor especial. Esto es particularmente importante cuando se utiliza un cabezal de corte totalmente automático. Utilice

únicamente el equipo de corte recomendado. Consulte el capítulo Datos Técnicos.

En general, una máquina pequeña requiere un cabezal pequeño y viceversa. Esto se debe a que, al cortar con hilo, el motor debe lanzarlo radialmente hacia afuera desde el cabezal de corte y vencer la resistencia de la hierba que se va a cortar.

El largo del hilo también es importante. Un hilo más largo requiere mayor potencia del motor que uno corto, con el mismo diámetro del hilo.

Controle que el cuchillo que hay en la protección de la recortadora esté intacto. Se utiliza para cortar el hilo en el largo correcto.

Para prolongar la vida útil del hilo, se puede poner en remojo un par de días. De esta manera el hilo se refuerza y dura más.

MONTAJE Montaje del eje propulsor flexible

Afloje dos tornillos del acoplamiento de eje.

Deslice el eje flexible a través de los lazos en el cableado y ajuste el eje flexible al acoplamiento de eje. Asegúrese de que el eje se acopla correctamente girándolo y empujándolo simultáneamente.

Apriete ambos tornillos.

Monte la carcasa del eje propulsor en la cubierta del embrague de manera que el orificio quede situado justamente debajo del botón de bloqueo de la cubierta del embrague.

Asegúrese de que el eje se acopla correctamente girándolo y empujándolo simultáneamente.

Asegúrese de que el pasador de bloqueo vuelve a su posición inicial, de modo que el manguito del eje propulsor no pueda salirse del cárter de embrague.

Conexión del cable de acelerador y los hilos del interruptor de parada

Coloque el mango contra el tubo. Preste atención a que el mango debe montarse debajo de la flecha en el tubo.

Coloque el cable del acelerador del cableado (A) y el cable del acelerador del motor (B) en el manguito de plástico, como muestra la imagen.

Cierre el manguito de plástico.

Conecte los cables del interruptor de parada en los conectores correspondientes del motor. Recuerde que la polaridad de los cables no es importante.

Introducir el distanciador en la ranura del mango cerrado.

Monte la tuerca y el tornillo. No los apriete demasiado.

El mango J va montado en el mango cerrado con tres tornillos como muestra la figura.

Montaje de la hoja y del cabezal de corte

Después, hacer un ajuste más exacto para obtener una posición de trabajo cómoda con la recortadora.

Apretar el tornillo/la mariposa.

¡ATENCIÓN! Al montar el mango J, deben utilizarse únicamente hojas/ cuchillas para hierba o cabezal de corte/ cuchillas de plástico. No utilizar nunca la hoja de sierra con el mango J.

Al montar el equipo de corte es sumamente importante que la guía de la pieza de arrastre/brida de apoyo quede bien colocada en el orificio central del equipo de corte. Un equipo de corte mal montado puede causar daños personales graves y/o mortales.

¡ATENCIÓN! Bajo ninguna circunstancia se puede utilizar un equipo de corte sin haber montado antes la protección recomendada. Consultar el capítulo

Datos técnicos. Si se monta una protección incorrecta o defectuosa, esto puede causar daños personales graves.

¡IMPORTANTE! Para poder utilizar la hoja de sierra o de hierba, la máquina debe tener colocados el manillar, la protección de hoja y el arnés correctos.

Montaje del manto protector

¡NOTA! El manto protector debe estar siempre montado cuando se utiliza cabezal de recorte / cuchillas de plástico y protección combinada. Cuando se utiliza hoja para hierba y protección combinada, el manto protector debe estar desmontado.

La protección de la hoja/protección combinada (A) se engancha en la sujeción del tubo y se fija con un tornillo. Introduzca la guía del manto protector en la ranura de la protección combinada. A continuación, fije el manto protector en la protección con los cuatro cierres rápidos.

MONTAJE tuerca se aprieta girando la llave en sentido contrario a la rotación (NOTA: rosca izquierda).

La extensión protectora se desmonta fácilmente con un destornillador; vea la figura.

G E F Montaje de la protección de hoja, hoja de hierba y cuchilla de hierba

La protección de la hoja/protección combinada (A) se engancha en la sujeción del tubo y se fija con un tornillo (L). Utilice la protección de hoja recomendada.

Vea el capítulo Datos técnicos. ¡NOTA! Compruebe que el manto protector está desmontado.

L B C Montaje de la protección de la recortadora y el cabezal de corte

A Montar la protección de la recortadora (A) para trabajar con el cabezal de corte. ¡NOTA! Compruebe que el manto protector está montado.

Coloque la pieza de arrastre (B) en el eje de salida.

Gire el eje de la hoja hasta que uno de los orificios de la pieza de arrastre coincida con un orificio de la caja de engranajes.

Introduzca el pasador de seguridad (C) en el orificio para bloquear el eje.

Coloque la hoja (D), la cazoleta de apoyo (E) y la brida de apoyo (F) en el eje de salida.

Monte la tuerca (G). La tuerca debe apretarse con un par de 35-50 Nm (3,5-5 kpm). Utilice la llave tubular del juego de herramientas. Tome el mango de la llave lo más cerca posible de la protección de la hoja. La

La protección de la recortadora/protección combinada se engancha en la sujeción del tubo y se fija con un tornillo (L).

Coloque la pieza de arrastre (B) en el eje de salida.

Gire el eje de la hoja hasta que uno de los orificios de la pieza de arrastre coincida con un orificio de la caja de engranajes.

Introduzca el pasador de seguridad (C) en el orificio para bloquear el eje.

H L M C A A B M L Enrosque el cabezal de corte/las cuchillas de plástico

(H) en el sentido contrario al de rotación.

H Ajuste del arnés y la desbrozadora

H Ajuste de la altura de la placa de la espalda

El desmontaje se realiza en el orden inverso.

Suelte los dos cierres que sujetan la placa de la espalda.

Afloje la placa de la espalda del bastidor por un lado.

Montaje de la protección para transportes

Introduzca el disco en el protector de transporte (A).

Encaje los dos cierres (B) en las ranuras (C) para fijar el protector de transporte.

Mueva la placa de la espalda hasta la altura deseada y apriétela. Asegúrese de que la clavija esté alineada con uno de los orificios del bastidor (consulte la imagen).

Ajuste la correa del pecho verticalmente, si es necesario, y asegúrese de que se adapta bien.

Regule las correas portantes para que el peso se distribuya de forma pareja sobre los hombros.

Afloje o apriete la correa de la cintura, de modo que aproximadamente el 70 % de la carga repose sobre su cintura y el 30 %, sobre sus hombros.

Ajuste la correa de la cadera para que quede firme.

Apriete la correa del pecho.

MANIPULACION DEL COMBUSTIBLE Seguridad en el uso del combustible

medición del aceite influyen considerablemente en las proporciones de la mezcla.

Nunca arranque la máquina:

Si derramó combustible sobre la máquina. Seque cualquier residuo y espere a que se evaporen los restos de combustible.

Si se salpicó el cuerpo o las ropas, cambie de ropas.

Lave las partes del cuerpo que han entrado en contacto con el combustible. Use agua y jabón.

Si hay fugas de combustible en la máquina.

Compruebe regularmente si hay fugas en la tapa del depósito o en los conductos de combustible.

Transporte y almacenamiento

¡ATENCIÓN! El combustible y los vapores de combustible son muy inflamables y pueden causar daños graves por inhalación y contacto con la piel. Por consiguiente, al manipular combustible proceda con cuidado y procure que haya buena ventilación.

Almacene y transporte la máquina y el combustible de manera que eventuales fugas o vapores no puedan entrar en contacto con chispas o llamas, por ejemplo, máquinas eléctricas, motores eléctricos, contactos eléctricos/interruptores de corriente o calderas.

¡NOTA! Use siempre gasolina de buena calidad mezclada con aceite de como mínimo 90 octanos (RON).

Si su máquina está equipada con catalizador (vea el capítulo Datos técnicos), debe usarse siempre gasolina sin plomo de buena calidad mezclada con aceite. La gasolina con plomo avería el catalizador.

Para almacenar y transportar combustible se deben utilizar recipientes diseñados y homologados para tal efecto.

Si hay disponible gasolina menos nociva para el medio ambiente, denominada gasolina de alquilato, se debe usar este tipo de gasolina.

Si la máquina se va a almacenar por un período largo, se debe vaciar el depósito de combustible. Pregunte en la estación de servicio más cercana qué hacer con el combustible sobrante.

Antes del almacenaje prolongado, limpie bien la máquina y haga el servicio completo.

La protección para transportes del equipo de corte siempre debe estar montada durante el transporte o almacenamiento de la máquina.

El octanaje mínimo recomendado es 90 (RON). Si se hace funcionar el motor con gasolina de octanaje inferior a 90, puede producirse clavazón. Esto aumenta la temperatura del motor, con el consiguiente riesgo de averías.

Para trabajar durante mucho tiempo en altas revoluciones se recomienda el uso de gasolina con más octanos.

Asegure la máquina durante el transporte.

¡ATENCIÓN! Sea cuidadoso al manejar el combustible. Piense en los riesgos de incendio, explosión e intoxicación respiratoria.

Aceite para motores de dos tiempos

¡NOTA! La máquina tiene un motor de dos tiempos, por lo que debe utilizarse siempre una mezcla de gasolina con aceite para motores de dos tiempos. Para obtener una mezcla con las proporciones correctas, debe medirse con precisión la cantidad de aceite que se mezclará. En la mezcla de pequeñas cantidades de combustible, los errores más insignificantes en la

Para un resultado y prestaciones óptimos, utilice aceite para motores de dos tiempos HUSQVARNA, especialmente fabricado para motores de dos tiempos refrigerados por aire.

No utilice nunca aceite para motores de dos tiempos fuera borda refrigerados por agua (llamado outboard oil), con designación TCW.

No utilice nunca aceite para motores de cuatro tiempos.

Un aceite de calidad deficiente o una mezcla de aceite/combustible demasiado rica puede perjudicar el funcionamiento del catalizador y reducir su vida útil.

MANIPULACION DEL COMBUSTIBLE

1:50 (2%) con aceite para motores de dos tiempos HUSQVARNA. 1:33 (3 %) con otros aceites para motores de dos tiempos refrigerados por aire y clasificados para JASO FB/ISO EGB.

Aceite para motores de dos

Gasolina, litros tiempos, litros 2% (1:50) 3% (1:33) 5

No fume ni ponga objetos calientes cerca del combustible.

No haga nunca el repostaje con el motor en marcha. Apague el motor y deje que se enfríe unos minutos antes de repostar.

Siempre haga la mezcla de gasolina y aceite en un recipiente limpio, homologado para gasolina.

Primero, ponga la mitad de la gasolina que se va a mezclar. Luego, añada todo el aceite y agite la mezcla. A continuación, añada el resto de la gasolina.

Agite bien la mezcla de combustible antes de ponerla en el depósito de combustible de la máquina.

No mezcle más combustible que el necesario para utilizar un mes como máximo.

Si no se ha utilizado la máquina por un tiempo prolongado, vacíe el depósito de combustible y límpielo.

¡ATENCIÓN! El silenciador del catalizador se calienta mucho, tanto durante el funcionamiento como después de la parada. Incluso funcionando éste en ralentí. Tenga presente el peligro de incendio, especialmente al manejar sustancias y/o gases inflamables.

¡ATENCIÓN! Las siguientes medidas preventivas reducen el riesgo de incendio:

Para repostar, abra despacio la tapa del depósito de combustible para evacuar lentamente la eventual sobrepresión.

Después de repostar, apriete bien la tapa del depósito de combustible. Antes de arrancar, aparte siempre la máquina del lugar de repostaje. •

Utilice un recipiente de combustible con protección antirebose.

Limpie alrededor de la tapa del depósito. Los residuos en el depósito ocasionan problemas de funcionamiento.

Asegúrese de que el combustible esté bien mezclado sacudiendo el recipiente antes de llenar el depósito.

Nunca utilice la máquina sin la protección o con una protección defectuosa.

Todas las cubiertas deben estar correctamente montadas y en buenas condiciones antes de arrancar la máquina.

Controle que la hoja no tenga grietas en la base de los dientes ni en el orificio central. El motivo más común de la aparición de grietas es que durante el limado se han formado esquinas agudas en la base de los dientes, o la hoja se utilizó con dientes desafilados.

Cambie la hoja si descubre grietas.

Cambie el cabezal o la protección de la recortadora si han recibido golpes o están agrietados.

Controle que la brida de apoyo no tenga grietas debido a fatiga del material o por estar demasiado apretada. Cambie la brida de apoyo si encuentra grietas.

¡ATENCIÓN! Antes de arrancar la máquina debe montarse la cubierta del embrague completa con el tubo, de lo contrario el embrague puede zafar y provocar daños personales.

Antes de arrancar, aparte siempre la máquina del lugar de repostaje. Coloque la máquina sobre una base firme. Controle que el equipo de corte no pueda atascarse en algún objeto. Asegúrese de que no haya personas desautorizadas en la zona de trabajo, de lo contrario se corre el riesgo de ocasionar graves daños personales. La distancia de seguridad es de 15 metros.

Controle que la contratuerca no haya perdido la fuerza de bloqueo. El bloqueo de la tuerca debe tener un par de por lo menos 1,5 Nm. El par de apriete de la contratuerca debe ser de 35-50 Nm.

Encendido: Coloque el mando de detención en posición de arranque.

Controle que la protección de la hoja no esté dañada ni presente grietas. Cambie la protección de la hoja si ha recibido golpes o está agrietada.

Controle que el cabezal de corte y la protección de la recortadora no estén dañados ni presenten grietas.

Bomba de combustible: Presione varias veces la burbuja de goma de la bomba de combustible hasta que

ARRANQUE Y PARADA comience a llenarse de combustible. No es necesario llenarla totalmente.

Estrangulador: Ponga el estrangulador en la posición de estrangulamiento.

¡NOTA! No extraiga el cordón de arranque al máximo, y no suelte la empuñadura de arranque si ha extraido todo el cordón. Ello puede ocasionar averías en la máquina.

¡NOTA! No poner ninguna parte del cuerpo en la superficie marcada. El contacto puede causar quemaduras en la piel o sacudidas eléctricas si el excitador de ignición es defectuoso. Utilice siempre guantes protectores. No emplee nunca una máquina con un excitador de ignición defectuoso.

¡ATENCIÓN! Cuando el motor es arrancado con el estrangulador en la posición activada o de aceleración de arranque, el equipo de corte comienza a girar inmediatamente.

Presione el cuerpo de la máquina contra el suelo con la mano izquierda (ATENCIÓN: ¡No con el pie!). Agarre la empuñadura de arranque y tire despacio de la cuerda con la mano derecha, hasta sentir una resistencia (los dientes de arranque engranan), y después tire rápido y con fuerza. Nunca enrosque el cordón de arranque alrededor de la mano.

Al encender el motor, reponga inmediatamente el estrangulador a su posición inicial y repita el intento hasta que el motor arranque. Cuando el motor arranca, acelere rápidamente al máximo y la aceleración de arranque se desconecta automáticamente.

Para parar el motor, desconecte el encendido.

TÉCNICA DE TRABAJO Instrucciones generales de trabajo

¡IMPORTANTE! Esta sección trata reglas de seguridad fundamentales para el trabajo con la desbrozadora y la recortadora. Cuando se vea en una situación insegura para continuar el trabajo, debe consultar a un experto. Póngase en contacto con su distribuidor o taller de servicio. Evite todo uso para el cual no se sienta suficientemente calificado. Antes del uso, Ud. debe haber entendido la diferencia entre desbroce forestal, desbroce de hierba y recorte de hierba.

Manténgase bien parado y con buen equilibrio.

Utilice siempre ambas manos para sujetar la máquina.

Mantenga el equipo de corte por debajo de la cintura.

Si va a trasladarse de un lugar a otro, apague primero el motor. Para desplazamientos largos y al transportar el equipo, se debe utilizar la protección para transportes.

No apoye nunca la máquina con el motor en marcha sin tenerla bajo control.

Reglas básicas de seguridad

Observe el entorno para:

Comprobar que no hayan personas, animales, etc., que puedan influir en su control de la máquina.

Para evitar que personas, animales, etc. entren en contacto con el equipo de corte u objetos lanzados por el equipo de corte.

¡NOTA! No use nunca una máquina si no tiene posibilidad de pedir auxilio si se produce un accidente.

Inspeccione la zona de trabajo. Quite todos los materiales sueltos como piedras, cristales rotos, clavos, alambres, cordones, etcétera, que puedan ser lanzados o enredarse en el equipo de corte.

No trabaje en condiciones atmosféricas desfavorables como niebla, lluvia intensa, tempestad, frío intenso, etc. El trabajo con mal tiempo es fatigoso y puede crear circunstancias peligrosas, como terreno resbaladizo, cambio imprevisto de la dirección de derribo de los árboles, etc.

Compruebe que pueda caminar y mantenerse de pie con seguridad. Vea si hay eventuales impedimentos para desplazamientos imprevistos (raíces, piedras, ramas, fosos, zanjas, etc.). Proceda con sumo cuidado al trabajar en terreno inclinado.

¡ATENCIÓN! Ni el usuario de la máquina ni ninguna otra persona debe intentar quitar la vegetación cortada cuando el motor o el equipo de corte aún están girando, dado que esto comporta riesgo de daños graves.

Pare el motor y el equipo de corte antes de quitar la vegetación que se ha enrollado en el eje de la hoja, porque de lo contrario pueden producirse daños. Durante el uso y poco después, el engranaje angulado puede estar caliente. El contacto con el mismo puede ocasionar quemaduras.

¡ATENCIÓN! Advertencia de objetos lanzados. Utilice siempre gafas protectoras homologadas. No se incline nunca sobre la protección del equipo de corte. Hay riesgo de lanzamiento de piedras, suciedad, etcétera, contra los ojos; causando ceguera o daños graves.

Mantenga alejados a los terceros. Los niños, animales, curiosos y ayudantes deben mantenerse fuera de la zona de seguridad de 15 metros. Pare la máquina inmediatamente si alguien se acerca. Nunca gire con la máquina si no ha verificado antes que la zona de seguridad atrás de Ud. está vacía.

Técnica básica de trabajo

Después de cada momento de trabajo reduzca siempre la velocidad del motor a ralentí. Un tiempo demasiado largo a máxima velocidad sin que el motor esté cargado puede averiar seriamente el motor.

¡ATENCIÓN! A veces, se atascan ramas o hierba entre la protección y el equipo de corte. Antes de retirarlos, pare siempre el motor.

¡ATENCIÓN! Las máquinas equipadas con hojas de sierra u hojas para hierba pueden ser despedidas violentamente hacia un lado cuando la hoja entra en contacto con un objeto fijo. A este efecto se le llama lanzada de hoja. Una lanzada de hoja puede tener violencia suficiente para lanzar la máquina y/o el operador en cualquier dirección, e incluso hacer perder el control de la máquina. La lanzada de hoja se puede producir inadvertidamente si la máquina toca un obstáculo, se para o se adhiere. La lanzada de hoja tiene mayores probabilidades de ocurrir en zonas en las que es difícil ver el material que se corta.

1Trabaje siempre a máxima velocidad.

2Durante el movimiento de retorno, evite barrer sobre lo que acaba de cortar. •

Las hojas y cuchillas para hierba no deben utilizarse para tallos leñosos.

Para todo tipo de hierba alta o gruesa se utiliza la hoja para hierba.

Corte la hierba con un movimiento de barrido pendular, dónde el movimiento de derecha a izquierda es el de desbroce y el de izquierda a derecha, el de retorno. Haga trabajar a la parte izquierda de la hoja (entre las 8 y las 12).

Si al desbrozar la hierba la hoja es inclinada un poco hacia la izquierda, la hierba se acumula en una hilera que es más fácil de juntar posteriormente, por ejemplo al rastrillar.

Trate de trabajar siguiendo un ritmo. Párese firmemente con las piernas abiertas. Avance después del movimiento de retorno y párese nuevamente con firmeza.

Deje que la cazoleta de apoyo toque ligeramente el suelo. Su función es evitar que la hoja corte en el suelo.

Pare el motor, afloje el arnés y apoye la máquina en el suelo antes de recoger la vegetación cortada.

Recorte de hierba con el cabezal de corte

Mantenga el cabezal de corte justo por encima del suelo, en posición inclinada. Es la punta del hilo la que realiza el trabajo. Deje que el hilo trabaje con su propio ritmo. Nunca lo presione contra la vegetación que quiere segar.

El hilo corta con facilidad la hierba y las malas hierbas que hay contra paredes, cercas, árboles y arriates, pero también puede dañar la corteza delicada de

árboles y arbustos, y postes de cercas.

Disminuya el peligro de daños en las plantas acortando el hilo a 10-12 cm y disminuyendo las revoluciones del motor.

Evite cortar con la zona de corte de la hoja entre las 12 y 3 horas. Por la velocidad de rotación de la hoja pueden producirse reculadas justo en esta zona de corte de la hoja, cuando se intenta cortar troncos más gruesos.

Desbroce de hierba con hoja para hierba

Para evitar que la vegetación cortada se enrolle en la hoja, haga lo siguiente:

La técnica de raspado corta toda la vegetación no deseada. Mantenga el cabezal de corte justo por encima del suelo, en posición inclinada. Deje que la punta del hilo golpee el suelo alrededor de árboles, columnas, estatuas, etc. ATENCIÓN: Esta técnica aumenta el desgaste del hilo.

El hilo se desgasta más rápido y se debe alimentar más seguido al trabajar contra piedras, ladrillos, hormigón, cercas de metal, etc. que al estar en contacto con árboles y cercas de madera.

Al recortar y raspar debe utilizar una velocidad un poco menor que la aceleración máxima para que el hilo dure más y el cabezal de corte se desgaste menos.

La recortadora es ideal para cortar en lugares que son difícilmente accesibles para un cortacésped común. Al cortar, mantenga el hilo paralelo al suelo.

Evite presionar el cabezal de corte contra el suelo para no dañar el césped ni el equipo.

Durante el corte normal evite que el cabezal de corte esté en contacto continuo con el suelo. Un contacto continuo de este tipo puede causar daños y desgaste en el cabezal de corte.

El efecto ventilador del hilo giratorio puede utilizarse para una limpieza rápida y sencilla. Mantenga el hilo paralelo y por encima de la superficie a barrer y mueva la máquina de un lado a otro.

Al cortar y barrer debe utilizar la aceleración máxima para obtener un buen resultado.

Un consumo de combustible excesivo.

Regulación de la marcha en ralentí (T)

Controle que el filtro de aire esté limpio. Cuando la marcha en ralentí está correctamente regulada, el equipo de corte no debe rotar. Si es necesario ajustar, cierre (sentido horario) el tornillo T con el motor en marcha hasta que el equipo de corte comience a girar. Abra (sentido antihorario) el tornillo hasta que el equipo de corte se detenga. Se ha logrado el régimen correcto de marcha en ralentí cuando la marcha del motor sea uniforme en todas las posiciones, con un amplio margen hasta el régimen en que el equipo de corte comienza a girar.

Limpie el filtro cada 25 horas de funcionamiento o más seguido si trabaja en un entorno muy polvoriento.

Limpieza del filtro de aire

Desmonte la cubierta del filtro de aire y retire el filtro. Lávelo en agua jabonosa caliente. Controle que el filtro esté seco antes de volver a montarlo. Un filtro utilizado durante mucho tiempo no puede limpiarse del todo. Por tanto, hay que cambiarlo a intervalos regulares. Un filtro de aire averiado debe cambiarse.

¡ATENCIÓN! Si no puede regular el régimen en ralentí para que el equipo de corte deje de girar, consulte a su distribuidor/taller de servicio. No utilice la máquina hasta que no esté correctamente regulada o reparada.

1 El filtro de aire debe limpiarse regularmente de polvo y suciedad para evitar: •

Fallos del carburador

Problemas de arranque

Reducción de la potencia

Desgaste innecesario de las piezas del motor.

Cuando el motor se quede sin suministro de combustible, compruebe la tapa y el filtro del combustible para verificar si están obstruidos.

El engranaje angulado se entrega de fábrica con la cantidad adecuada de grasa. No obstante, antes de empezar a utilizar la máquina, verifique que el engranaje esté lleno con grasa hasta las 3/4 partes. Use grasa especial de HUSQVARNA.

MANTENIMIENTO Generalmente, el lubricante en el cuerpo del engranaje no requiere cambiarse excepto cuando se realizan reparaciones.

El eje motor flexible está lubricado con grasa para ejes motores de Husqvarna. El eje debe lubricarse como mínimo cada 6 meses.

Levante el botón de bloqueo que sostiene la carcasa del eje propulsor en la cubierta del embrague.

Retire la carcasa del eje propulsor de la cubierta del embrague.

Retire el eje propulsor de la carcasa sacudiéndolo o extrayéndolo con unas tenazas.

Aplique la grasa del tubo a lo largo de todo el eje.

Extiéndala con algodón o con un trapo.

Los factores siguientes afectan al estado de la bujía:

Carburador mal regulado.

Mezcla de aceite inadecuada en el combustible

(demasiado aceite o aceite inadecuado).

Filtro de aire sucio.

Estos factores producen revestimientos en los electrodos de la bujía que pueden ocasionar perturbaciones del funcionamiento y dificultades de arranque.

Si la potencia de la máquina es demasiado baja, si es difícil arrancar la máquina o si el ralentí es irregular: revise primero la bujía antes de tomar otras medidas. Si la bujía está muy sucia, límpiela y compruebe que la separación de los electrodos sea de 0,6-0,7 mm. La bujía debe cambiarse aproximadamente después de un mes de funcionamiento o más a menudo si es necesario.

¡NOTA! ¡Utilice siempre el tipo de bujía recomendado!

Una bujía incorrecta puede arruinar el pistón y el cilindro. Asegúrese de que la bujía tenga supresión de perturbaciones radioeléctricas.

Vuelva a colocar el eje propulsor en la carcasa.

Cerciórese de que el eje se enganche girándolo al tiempo que se lo empuja hacia abajo.

Cuando el eje está correctamente montado en la carcasa, la punta del eje debe quedar unos 10 mm fuera del borde de la carcasa.

Monte la carcasa del eje propulsor en la cubierta del embrague de manera que el orificio quede situado justamente debajo del botón de bloqueo de la cubierta del embrague.

Asegúrese de que el eje se acopla correctamente girándolo y empujándolo simultáneamente.

MANTENIMIENTO Programa de mantenimiento

A continuación incluimos una lista con los puntos de mantenimiento a efectuar en la máquina. La mayoría de los puntos se describen en el capítulo “Mantenimiento”. El usuario sólo puede efectuar los trabajos de mantenimiento y servicio descritos en este manual. Los trabajos de mayor envergadura debe efectuarlos un taller de servicio oficial. Mantenimiento

Mantenimiento Mantenimiento Mantenimiento diario semanal mensual

Limpie la parte exterior de la máquina.

X Controle que el arnés no esté dañado.

X Controle que los casquillos aislantes de las vibraciones no estén dañados.

X Compruebe que la empuñadura y el manillar estén intactos y bien fijos.

X Controle que el mando de detención funcione.

X Controle que el equipo de corte no gire en ralentí.

X Limpie el filtro de aire. Cámbielo si es necesario.

X Controle que la protección no esté dañada y que no tenga grietas. Cambie la protección si ha estado expuesta a golpes o si tiene grietas.

X Controle que la hoja esté correctamente centrada, tenga buen filo y no presente grietas. Una hoja descentrada provoca vibraciones que pueden dañar la máquina.

X Controle que el cabezal de corte no esté dañado ni tenga grietas. Cambie el cabezal de corte si es necesario.

X Compruebe que la tuerca de seguridad del equipo de corte está adecuadamente apretada.

X Controle que la protección para transportes de la hoja esté en buen estado y que se pueda fijar correctamente.

X Compruebe que los tornillos y las tuercas estén apretados.

X Controle que no haya fugas de combustible del motor, del depósito o de los conductos de combustible.

X Controle el mecanismo de arranque y la cuerda del mismo.

X Compruebe que estén intactos los aisladores de vibraciones.

X Limpie la bujía por fuera. Quítela y controle la distancia entre los electrodos. Ajuste la distancia a 0,6-0,7 mm o cambie la bujía. Controle que la bujía tenga supresión de perturbaciones radioeléctricas.

X Limpie el sistema de refrigeración de la máquina.

X Limpie el exterior del carburador y la zona alrededor del mismo.

X Controle que el engranaje angulado tenga grasa hasta las 3/4 partes. Si es necesario llene con grasa especial.

X Limpie el silenciador.

X Compruebe que el filtro de combustible no está sucio y que la manguera de combustible no tiene grietas ni otros defectos.

Cambie el componente que sea necesario.

X Revise todos los cables y conexiones.

X Compruebe si están desgastados el embrague, los muelles de embrague y el tambor embrague. Cambie los componentes que sea necesario en un taller de servicio oficial.

X Cambie la bujía. Controle que la bujía tenga supresión de perturbaciones radioeléctricas.

X Lubrique el eje motor con grasa para ejes motores de

Esta operación se hace cada seis meses.

DATOS TECNICOS Datos técnicos

253RB Motor Cilindrada, cm3

Diámetro del cilindro, mm

Régimen de ralentí, r.p.m.

Régimen máximo de embalamiento recomendado, r.p.m.

Velocidad en el eje de salida, rpm

Potencia máxima del motor según ISO 8893, kW/ r.p.m.

Silenciador con catalizador

Sistema de encendido

NGK CMR7H Sistema de combustible y lubricación

Capacidad del depósito de gasolina, litros

Peso sin combustible, equipo de corte y protección, kg

(ver la nota 1) Nivel de potencia acústica medido dB(A)

Nivel de potencia acústica garantizado LWA dB(A)

(vea la nota 2) Nivel de presión sonora equivalente en la oreja del usuario, medido según EN ISO 11806 e ISO 22868, dB(A): Equipada con cabezal de corte (original).

Equipada con hoja para hierba (original).

Niveles de vibraciones

(vea la nota 3) Niveles de vibración equivalentes (ahv, eq) en las empuñaduras, medidos según la norma EN ISO 11806 e ISO 22867, m/s2. Equipada con cabezal de corte (original), izquierda / derecha.

Equipada con hoja para hierba (original), izquierda / derecha.

Nota 1: Emisiones sonoras en el entorno medidas como potencia acústica (LWA) según la directiva CE 2000/14/CE. El nivel referido de potencia sonora de la máquina se ha medido con el equipo de corte original que produce el nivel más elevado. La diferencia entre la potencia sonora garantizada y medida es que la potencia sonora garantizada también incluye la dispersión en el resultado de la medición y las variaciones entre diferentes máquinas del mismo modelo, según la Directiva 2000/14/CE.

Nota 2: Los datos referidos del nivel de presión sonora equivalente de la máquina tienen una dispersión estadística habitual (desviación típica) de 1 dB (A). Nota 3: Los datos referidos del nivel de vibración equivalente poseen una dispersión estadística habitual (desviación típica) de 1 m/s2.

DATOS TECNICOS Accesorios homologados

Hoja para hierba/cuchilla para hierba

Protección para el equipo de corte,

Declaración CE de conformidad (Rige sólo para Europa)

Nosotros, Husqvarna AB, SE-561 82 Huskvarna, Suecia, tel. +46-36-146500, declaramos que las desbrozadoras Husqvarna 253RB a partir del número de serie del año 2010 en adelante (el año se indica claramente en la placa de identificación, seguido del número de serie), cumplen con las siguientes disposiciones de la DIRECTIVA DEL CONSEJO: - 2006/42/CE «relativa a máquinas» del 17 de mayo de 2006. - 2004/108/CEE, ”referente a compatibilidad electromagnética”, del 15 de diciembre de 2004. - 2000/14/CE, ”sobre emisiones sonoras en el entorno” del 8 de mayo de 2000. Declaración de conformidad efectuada según el anexo V. Para más información sobre las emisiones sonoras, consulte el capítulo Datos técnicos. Se han aplicado las siguientes normas: EN ISO 12100-2:2003, CISPR 12:2007, EN ISO 11806:2008 Huskvarna, 1 de febrero de 2010

Bo Jonsson, Jefe de Desarrollo (Presentante autorizado de Husqvarna AB y responsable de la documentación técnica.)

Protectores acústicos aprovados

27 Chave de parafusos

Conseguir máxima capacidade de corte.

Feche a manga de plástico.

MANEJO DE COMBUSTÍVEL

Recorte de relva com o cabeçote de recorte

Problemas de arranque

Carburador incorrectamente regulado.

Verifique se a correia de suporte está intacta.

X Limpe o silenciador.
