MODE D'EMPLOI 13A24 TOSHIBA

FRANÇAIS Cher client, Merci d’avoir acheté ce téléviseur TOSHIBA. Ce manuel vous aidera à utiliser les possibilités nombreuses et variées de votre nouveau téléviseur. Avant d’allumer votre téléviseur, veuillez lire ce manuel en entier. Gardez-le à portée de la main pour pouvoir le consulter à l’avenir.

Sécurité des enfants

L’emplacement de votre téléviseur est important

Consignes de sécurité

Félicitations pour votre achat!

Tout en profitant de votre nouveau téléviseur, n’oubliez pas les conseils de sécurité suivants :

AVERTISSEMENT Le problème

POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE CHOC ÉLECTRIQUE, N’EXPOSER CET APPAREIL NI À LA PLUIE NI À L’HUMIDITÉ.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE PAS RETIRER LE PANNEAU ARRIÈRE. LE TÉLÉVISEUR NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR.

S’ADRESSER À UN CENTRE DE SERVICE AGRÉÉ.

Si vous êtes comme la plupart des consommateurs,

vous avez un téléviseur chez vous. Beaucoup de foyers en ont même plusieurs.

L’expérience du cinéma maison se répand, et les gens achètent des téléviseurs de plus en plus grands; cependant, ceux-ci ne sont pas toujours posés sur des meubles adaptés. Parfois, les téléviseurs sont mal fixés ou mal placés sur une commode, une bibliothèque, une étagère, un bureau, un haut-parleur, un coffre ou un chariot. Le téléviseur risque donc de se renverser ou de tomber, causant ainsi des blessures qui auraient pu être évitées.

Toshiba s’en préoccupe!

L’industrie électronique grand public

s’engage à rendre le cinéma maison agréable et sécuritaire.

Pour promouvoir la sécurité des enfants et informer les consommateurs et leurs familles sur la sécurité des téléviseurs, la Consumer Electronics Association a créé une commission sur la sécurité des appareils de cinéma maison réunissant les fabricants de téléviseurs et de meubles pour appareils électroniques.

Le symbole de la foudre dans le triangle indique que la tension à l’intérieur du téléviseur peut être suffisamment

élevée pour provoquer un choc électrique. NE PAS ESSAYER DE RÉPARER LE TÉLÉVISEUR SOI-MÊME. Le point d exclamation dans le triangle est un symbole qui pr c de des instructions de fonctionnement et d entretien importantes.

ATTENTION : Pour réduire le risque de choc

électrique, n’utilisez pas la fiche polarisée avec un cordon d’extension, un réceptacle ou toute autre prise électrique à moins que les lames puissent être insérées complètement pour éviter l’exposition des lames.

La sécurité avant tout

Tous les meubles ne conviennent

pas dans tous les cas! Utilisez un meuble suffisamment grand pour soutenir le poids de votre téléviseur (et des autres appareils

électroniques). Utilisez des équerres, brides et fixations pour ancrer le Cet avis rappelle, à l’attention des installateurs de meuble au mur (mais ne vissez rien directement au téléviseur). systèmes de câblodistribution, l’article 820-40 du Lisez attentivement et comprenez bien les autres instructions NEC (code électrique national des États-Unis) qui ci-jointes relatives à l’utilisation correcte de ce produit. fournit des conseils pour une mise à la terre correcte

Ne laissez pas les enfants grimper sur le meuble ou sur le et qui préconise en particulier que la mise à la terre téléviseur. du câble doit être reliée au système de mise à la terre

Évitez de placer sur votre téléviseur des articles (tels que de l’immeuble, aussi près que possible du point où le magnétoscope, télécommande ou jouet) qu’un enfant curieux câble entre dans l’immeuble. Pour de plus amples pourrait vouloir atteindre. informations sur la mise à la terre de l’antenne,

N’oubliez pas que les enfants peuvent s’énerver en regardant consulter les alinéas 25 et 26 à la page 4. la télévision et qu’ils pourraient renverser le téléviseur en le poussant ou en le tirant vers eux. AVIS SUR LES EFFETS NÉFASTES Partagez avec votre famille et vos amis nos conseils de POTENTIELS POUR LE TUBE IMAGE sécurité concernant la présence de ce danger caché dans Si une image fixe (immobile) reste à l’écran du votre maison. Merci! téléviseur pendant des périodes prolongées, il est 2500 Wilson Blvd. Arlington, VA 22201 U.S.A. possible que cette image se grave définitivement Tél. 703-907-7600 Téléc. 703-907-7690 sur le tube. Ce genre de dommage N’EST PAS www.CE.org COUVERT PAR LA GARANTIE. Consulter l’alinéa La CEA parraine, organise et gère le salon International CES 33 à la page 4.

AVIS AUX INSTALLATEURS DE CÂBLODISTRIBUTION AUX É.-U.

Installation, entretien et service aprèsvente

Instructions importantes sur la sécurité

1) Lire ces instructions. 2) Conserver ces instructions. 3) Observer tous les avertissements. 4) Suivre toutes les instructions.

Suivre ces recommandations et précautions et observer tous les avertissements lors de l’installation du téléviseur : 16) Ne jamais modifier cet équipement. Tout changement ou toute modification peut annuler : a) la garantie, et b) le droit de l’utilisateur de se servir de cet appareil, selon les règles de la Commission fédérale des communications des États-Unis (FCC).

6) Nettoyer seulement avec un chiffon sec.

7) Ne pas bloquer les ouvertures d’aération. Installer selon les instructions du fabricant. 8) Ne pas installer près d’une source de chaleur telle qu’un radiateur, une bouche d’air chaud, une cuisinière ou tout autre appareil (y compris les amplificateurs) produisant de la chaleur.

DANGER : RISQUE DE BLESSURES GRAVES OU MORTELLES, OU D’ENDOMMAGEMENT DU MATÉRIEL! Ne jamais placer le téléviseur sur un chariot, un meuble ou une table instable. Le téléviseur pourrait tomber et causer des blessures graves ou mortelles ou être gravement endommagé.

5) Ne pas utiliser cet appareil à proximité d’eau.

18) Ne jamais placer ni entreposer le téléviseur directement à la lumière du soleil ou dans un endroit chaud, humide, poussiéreux ou exposé à des vibrations importantes ou à des températures inférieures à 5 °C (41 °F).

9) Ne pas contourner le dispositif de sécurité que représente la fiche polarisée ou la fiche avec mise à la terre.

Une fiche polarisée possède une lame plus Lame large large que l’autre. Une fiche avec mise à la terre possède deux lames et une broche de mise à la terre. La lame large et la broche de mise à la terre sont prévues pour la sécurité de l’utilisateur. Si la fiche fournie ne va pas dans la prise, consulter un électricien qui la remplacera par une prise aux normes actuelles.

19) Toujours placer le téléviseur par terre ou sur une surface solide, de niveau et stable, capable de soutenir le poids de l’appareil.

20) Ne jamais placer d’objets tels que des vases, des aquariums ou des bougies sur le téléviseur.

10) Protéger le cordon d’alimentation de façon à ce qu’il ne soit ni écrasé, ni coincé, surtout près des fiches, des blocs multiprises et du point de sortie de l’appareil.

11) N’utiliser que des accessoires spécifiés par le fabricant.

21) Ne jamais boucher ni couvrir les fentes ou orifices placés à l’arrière, dans la partie inférieure et sur les côtés du téléviseur.

Ne jamais placer le téléviseur : • sur un lit, un sofa, un tapis ou toute autre surface semblable; • trop près des draperies, des rideaux ou des murs; • dans un espace clos tel qu’une bibliothèque, un meuble encastré ou tout autre endroit ne permettant pas une aération adéquate. Les fentes et orifices sont destinés à assurer la ventilation du téléviseur de manière à ce qu’il fonctionne sans anomalie et ne soit pas exposé à une température excessive.

12) Utiliser le téléviseur uniquement avec le chariot, le meuble, le trépied, le support ou la table, recommandés par le fabricant ou vendus avec l’appareil. En cas d’utilisation d’un chariot, faire bien attention en déplaçant l’ensemble chariot/appareil pour éviter des blessures dues au renversement.

13) Débrancher cet appareil pendant les orages électriques ou lorsqu’il n’est pas utilisé pendant une période prolongée. 14) Pour tout service après-vente, consulter un technicien de service agréé. Il faut faire réparer l’appareil lors de tout dommage, par exemple si le cordon d’alimentation ou la prise a été endommagé, si un objet

ou un liquide a pénétré à l’intérieur de

l’appareil, ou si l’appareil a été exposé à la pluie ou à l’humidité, s’il est tombé ou s’il fonctionne anormalement.

22) Le cordon d’alimentation doit être acheminé de façon à ne pas être écrasé ni coincé; ne jamais placer le téléviseur dans un endroit où le cordon d’alimentation risque d’être usé ou maltraité.

15) ATTENTION : Pour réduire le risque de choc électrique, n’utilisez pas la fiche polarisée avec un cordon d’extension, un réceptacle ou toute autre prise électrique à moins que les lames puissent être insérées complètement pour éviter l’exposition des lames.

23) Ne pas surcharger les prises ni les rallonges.

30) [Cet alinéa ne concerne que les téléviseurs à projection grand

écran.] Si la température ambiante augmente soudainement (par exemple, lors de la livraison du téléviseur), de la buée pourrait apparaître sur les lentilles. Cela pourrait déformer l’image ou ternir les couleurs. Dans ce cas-là, éteindre le téléviseur pendant 6 à 7 heures pour permettre à la buée de s’évaporer.

24) Toujours faire fonctionner cet appareil

à partir d’une source d’alimentation de 120 V CA, 60 Hz.

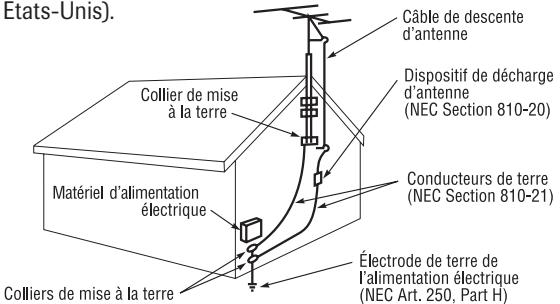

25) Toujours s’assurer que le circuit d’antenne est bien mis à la terre pour permettre une protection adéquate contre les surtensions et l’accumulation de charges électrostatiques

(consulter la section 810 du Code électrique national des États-Unis).

31) Pour une meilleure protection du téléviseur contre les dommages causés par la foudre ou la surtension, toujours débrancher l’appareil de la prise électrique et déconnecter l’antenne en cas d’absence ou lorsque l’appareil n’est pas utilisé pendant des périodes prolongées.

32) Pendant une utilisation normale, le téléviseur peut parfois émettre des bruits secs. Cela est normal, surtout lorsqu’on allume ou on éteint le téléviseur. Si ces sons deviennent fréquents ou continus, débrancher le cordon d’alimentation et contacter un centre de service après-vente agréé Toshiba.

33) Effets néfastes potentiels pour le tube image du téléviseur : Si une image fixe (immobile) reste à l’écran du téléviseur pendant des périodes prolongées, il est possible que cette image se grave définitivement sur le tube. Ce genre de dommage N’EST PAS COUVERT PAR LA GARANTIE. Ne jamais laisser le téléviseur allumé pendant de longues périodes de temps lorsqu’il affiche les formats ou images suivants :

• Images fixes, telles que les fenêtres d’incrustation/ surimpression d’image, les cours de la Bourse, les fenêtres de jeux vidéo, les logos de stations de télévision et les sites Web. • Formats spéciaux qui ne remplissent pas tout l’écran, par exemple l’affichage d’images en format panoramique (16:9) sur un écran normal (4:3) (bandes grises en haut et en bas de l’écran); ou l’affichage du format normal (4:3) sur un grand écran (16:9) (bandes grises à droite et à gauche de l’écran).

Pour vous assurer du bon fonctionnement et de l’utilisation sans danger de votre téléviseur TOSHIBA, veuillez suivre les recommandations et précautions suivantes :

DANGER : RISQUE DE BLESSURE GRAVE OU MORTELLE!

• Faire preuve de prudence extrême afin de vous assurer que votre corps (où un objet tel qu’une échelle ou un tournevis avec lequel vous êtes en contact) ne risque pas de toucher une ligne électrique aérienne. Ne jamais placer l’antenne près d’une ligne aérienne ni de tout autre circuit électrique. • Ne jamais essayer d’installer les dispositifs suivants pendant un orage électrique : a) un circuit d’antenne; ou b) des câbles, fils ou tout composant de cinéma maison branchés à une antenne ou à un circuit téléphonique.

27) Toujours s’asseoir à une distance d’environ 3 à 8 m (10 à 25 pi) et le plus en face possible du téléviseur. L’image peut sembler terne si l’on est assis trop à gauche ou à trop à droite de l’appareil, ou bien si la lumière du soleil ou d’un éclairage intérieur se reflète sur l’écran. Éteindre le téléviseur pour voir s’il y a des reflets à l’écran, puis éliminer les sources de reflets en regardant le téléviseur.

35) Si vous faites réparer le téléviseur :

• Demander au technicien de n’utiliser que les pièces de rechange recommandées par le fabricant. • Après la réparation, demander au technicien d’effectuer les contrôles de sécurité ordinaires pour déterminer si le téléviseur fonctionne en toute sécurité.

28) Toujours débrancher le téléviseur avant de le nettoyer. Ne jamais utiliser de produits liquides ni d’aérosols de nettoyage.

AVERTISSEMENT : RISQUE DE CHOC

ÉLECTRIQUE! Ne jamais verser de liquides ni insérer d’objets dans les fentes du boîtier du téléviseur.

36) Lorsque le téléviseur arrive à la fin de sa vie utile, demander

à un technicien de le mettre au rebut convenablement. Une mise au rebut inappropriée du téléviseur pourrait entraîner l’implosion du tube cathodique et provoquer des blessures. 0303

AVERTISSEMENT : RISQUE DE CHOC

ÉLECTRIQUE! Ne jamais tenter de réparer le téléviseur soi-même. Ouvrir et enlever les panneaux pourrait vous exposer à une tension dangereuse ou à d’autres

dangers. Toujours consulter un centre

de service après-vente agréé de Toshiba.

• Possibilité de syntonisation de 181 canaux - Le syntonisateur peut capter tous les 68 canaux VHF/UHF de télévision disponibles dans votre région. Si vous êtes abonné à un service de câblodistribution, il peut capter les fréquences des canaux VHF standard plus jusqu'à 113 canaux câblodistribués. Le nombre réel de canaux captés dépend de la réception des canaux dans votre région ou de votre système de câblodistribution.

• Affichage à l'écran en 3 langues - Ce téléviseur offre l'affichage à l'écran en 3 langues différentes: anglais, espagnol ou français. • Minuterie d'arrêt différé automatique - Vous pouvez programmer votre TV à l’aide de la télécommande pour qu’il s’éteigne automatiquement (au bout de 10 à 120 minutes, par tranches de 10 minutes). • Mémoire de réserve - Ce système permet d'éviter l'effacement des canaux mis en mémoire en cas d’interruption de l’alimentation électrique (panne de courant, débranchement, etc.). • Puce V - La puce V peut lire la classification attribuée à l'emission de télévision ou au film dans la mesure où ils sont convenablement codés pour cela. La puce V permet de préciser un certain niveau de restriction. (Conçu pour fonctionner avec le système PUCE-V américain seulement) • Réglage de l'image par télécommande - L'affichage à l'écran permet de régler avec précision, au moyen de la télécommande, la luminosité, le contraste, la couleur, la teinte de l'image et la netteté. • Décodeur de sous-titrage - Permet l’affichage des sous-titres ou du télétexte à l’écran (si disponible). • Option verrouillage - Cette fonction comprend trois fonctions, BLOCAGE DES CANAUX, BLOCAGE VIDEO et RÉGLAGE DE LA MINUTERIE JEUX. • Minuterie de mise sous tension - Vous permet de programmer la mise sous tension de l’appareil à une heure réglée.

1. Prise d'écouteur (PHONE) - Pour l'écoute en privé, branchez un écouteur ou un casque d'écoute monophonique à mini fiche de 1/8" sur cette prise.

2. Voyant d'alimentation (POWER) - S'illumine lorsque l'appareil est mis en circuit. 3. Capteur de la télécommande - Les signaux de la télécommande sont captés ici. 4. Interrupteur - Pour mettre l'appareil en/hors circuit. 5. Touches de réglage du volume - Pressez pour augmenter ou réduire le volume. Touches MENU - Pressez simultanément les deux touches de réglage du volume pour afficher le menu de fonction sur l'écran. Touches de réglage (SET + / –) - Pour programmer des réglages affichés à l'écran.

6. Sélecteurs de canaux (▲ / ▼ ) - Pressez pour passer au canal suivant ou précédent en mémoire.

Touche ENTER - Appuyez sur cette touche pour choisir ou valider des informations affichées à l'écran. Touche de réglage à l'état initial (RESET) Pressez pour remettre les réglages (affichés à l'écran) à leur état initial, réglé à l'usine. 7. Prise d'entrée AUDIO/VIDEO - Pour raccorder les câbles d'entrée des signaux audio/vidéo d'une source extérieure. 8. Cordon d’alimentation du CA - Pour brancher l’appareil sur une prise de 120 volts, 60 hertz. 9. Prise d’entrée d’antenne VHF/UHF (ANT) Raccordez à cette prise une antenne VHF/UHF ou le câble provenant du réseau de câblodistribution.

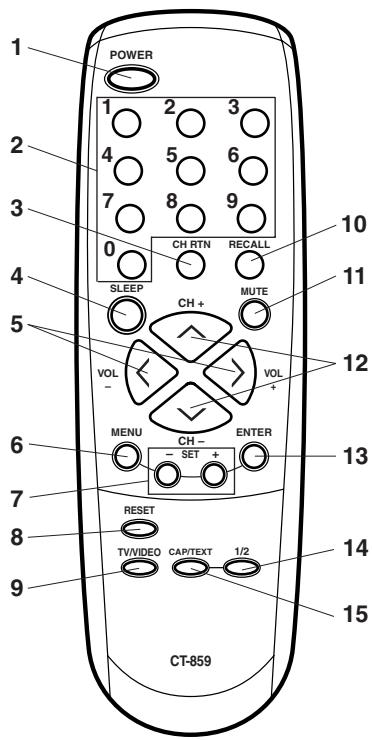

FRANÇAIS CARACTÉRISTIQUES TÉLÉCOMMANDE

CH RTN RECALL SLEEP MUTE

RESET TV/VIDEO CAP/TEXT

1. Interrupteur (POWER) - Pour mettre l'appareil en/hors circuit.

2. Touches numériques (0 à 9) - Permet l'accès direct à tout canal de télévision.

3. Touche de rappel de canal - Appuyez plusieurs fois sur CH RTN pour basculer entre les deux chaînes que vous avez réglées.

4. Touche du chronorupteur - Pour que le téléviseur se mette hors circuit à l’expiration d’un temps donné, appuyez sur la touche du chronorupteur de la télécommande.

Chaque pression sur cette touche réduit de 10 minutes la période, dans l’ordre 120, 110, ... 20, 10, 0. Ce réglage terminé, l’indication de la minuterie s’éteint mais s’affiche à nouveau toutes les 10 minutes pour vous rappeler qu’elle est activée. Pour vérifier le réglage, appuyez une fois sur la touche SLEEP; le temps restant avant l’arrêt du téléviseur, s’affiche. Pour désactiver la minuterie, appuyez sur la touche SLEEP autant de fois qu’il est nécessaire pour afficher 0. 5. Commande de volume (VOL) - Pressez la touche – pour hausser le volume et la touche + pour le diminuer. 6. Touche de MENU - Pressez pour faire apparaître le menu des fonctions. 7. Touche de réglage (SET + / –) - Pour programmer des réglages affichés à l'écran. 8. Touche de réglage à l'état initial (RESET) - Pressez pour remettre les réglages (avec affichage à l'écran) à leur état initial, tel que réglé à l'usine. 9. Touche TV/VIDEO - Permet de basculer entre l’entrée TV et l’entrée périphériques externes. 10. Commande d'affichage (RECALL) - Appuyez sur cette touche pour faire apparaître l’affichage dans le coin supérieur droit du téléviseur, le numéro du canal. Une nouvelle pression sur cette touche, efface ce numéro. 11. Touche de mise en sourdine - Appuyez une fois sur cette touche pour couper le son. Le son du téléviseur sera coupé et le mot “MUTE” apparaîtra à l’écran. Pour rétablir le son, appuyez une nouvelle fois sur la touche de mise en sourdine, ou bien sur l’une des touches VOL + ou –. 12. Touches CH (CHANNEL) + / – - Appuyez sur la touche + pour syntoniser un canal supérieur. Appuyez sur la touche – pour syntoniser un canal inférieur. 13. Touche ENTER - Appuyez sur cette touche pour choisir ou valider des informations affichées à l'écran. 14. Touche 1/2 - Appuyez sur cette touche pour passer du canal 1 au canal 2 lorsque le décodeur de sous-titres est activé. 15. Touche CAP/TEXT - Appuyez pour basculer entre le mode TV normal et les deux modes de sous-titrage (sous-titres ou télétexte), lorsqu’ils sont disponibles.

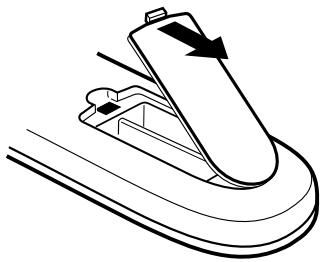

Avant d'utiliser la télécommande, vous devez y insérer les piles.

1. Ouvrez le compartiment à piles.

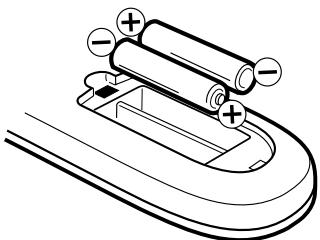

2. Insérez deux piles “AAA”(non fourni).

Insérez deux piles “AAA” (incluses) dans la télécommande. Les piles durent environ un an, selon la fréquence d'utilisation de la télécommande. Pour obtenir de bons résultats, remplacez les piles annuellement ou quand le fonctionnement de la télécommande devient inadéquat.

PRÉCAUTIONS À PRENDRE AVEC LES PILES Puisque la télécommande est alimentée par des piles, vous devez observer les mesures de précautions suivantes: 1. Utilisez seulement des piles de format et de genre spécifiés. 2. Quand vous insérez les piles, assurez-vous d'observer leur polarité, tel qu'indiqué à l'intérieur du compartiment. Si vous inversez les piles, vous pouvez endommager la télécommande. 3. Ne mélangez pas des piles de genres différents (par exemple des piles alcalines avec des piles au carbonezinc) ou des piles usagées avec de nouvelles piles. 4. Si la télécommande n’est pas utilisée pendant longtemps, retirez les piles du compartiment pour éviter qu'elles coulent et endommagent la télécommande. 5. N'essayez pas de recharger des piles non rechargeables, car elles peuvent surchauffer et éclater. (Suivez les instructions du fabricant des piles.)

3. Fermez le couvercle.

Choisissez un des sept raccordements suivants, selon votre matériel et les services choisis.

Antenne combinée VHF/UHF (câble unique de 75 ohms ou fil jumelé de 300 ohms)

Raccordez le câble de 75 ohms de l'antenne combinée VHF/UHF à la prise d'antenne. Si votre antenne VHF/UHF combinée est dotée d'un fil jumelé de 300 ohms, il est peut-être nécessaire d'utiliser un transformateur adapté 300/75 ohms. Antenne VHF/UHF combinée (deux fils jumelés VHF et UHF de 300 ohms) Raccordez le fil jumelé UHF de 300 ohms à un multiplexeur (non fourni). Raccordez le fil jumelé VHF de 300 ohms au transformateur d’adaptation 300/75 ohms. Raccordez le transformateur au multiplexeur puis branchez le multiplexeur sur la prise d'antenne. Antennes séparées VHF/UHF (câble de 75 ohms de l'antenne VHF et fil jumelé UHF 300 ohms) Raccordez le câble de 75 ohms de l'antenne VHF et le fil jumelé de l'antenne UHF de 300 ohms au multiplexeur (non fourni) et branchez ce dernier sur la prise d'antenne. REMARQUE: Si votre antenne VHF est dotée d'un fil jumelé, utilisez un transformateur d’adaptation 300/75 ohms puis raccordez le transformateur au multiplexeur. Pour les abonnés aux services de base de câblodistribution Pour les services de base du câble sans convertisseur/débrouilleur, raccordez directement le câble coaxial 75 ohms de la câblodistribution à la prise d'antenne, à l’arrière de l'appareil. Pour les abonnés aux services de câblodistribution à canaux brouillés Si vous souscrivez aux services de câblodistribution exigeant l'utilisation d'un convertisseur/débrouilleur, raccordez le câble coaxial d'entrée de 75 ohms au convertisseur/débrouilleur. Au moyen d'un autre câble coaxial de 75 ohms, raccordez la prise de sortie du convertisseur/ débrouilleur à la prise d'antenne du téléviseur. Suivez les instructions cidessous. Réglez le téléviseur sur le canal de sortie du convertisseur/ débrouilleur (en général 3 ou 4) et utilisez le convertisseur/débrouilleur pour choisir les canaux. Pour les abonnés aux canaux câblodistribués non brouillés et aux canaux payants brouillés Si vous êtes abonné à un service de câblodistribution offrant des canaux de base non brouillés et des canaux payants exigeant l'utilisation d'un convertisseur/débrouilleur, vous pouvez utiliser un séparateur de signal jumelé (parfois appelé coupleur jumelé) et une boîte de commutation A/B, qu'on peut se procurer chez l'installateur du câble ou dans tout magasin spécialisé. Suivez le schéma de raccordement ci-contre. Quand le commutateur A/B est réglé à la position “B”, il est possible de syntoniser tous les canaux non brouillés en utilisant le système de syntonisation du téléviseur. Quand il est réglé à la position “A”, il est possible de syntoniser le téléviseur sur le canal de sortie du décodeur (en général 3 ou 4) et d'utiliser le convertisseur pour syntoniser les canaux brouillés. Ce téléviseur a une gamme de syntonisation étendue et peut capter la plupart des canaux sans utiliser un convertisseur. Certaines compagnies de câblodistribution permettent le visionnement de “canaux payants” dont le signal est brouillé. Pour regarder ces signaux, un débrouilleur, en général fourni par la compagnie, est nécessaire.

RACCORDEMENT À D'AUTRES APPAREILS La configuration exacte des liaisons entre les divers appareils audio et vidéo et le téléviseur, dépend du modèle et des particularités de chacun. Pour de plus amples détails concernant l’emplacement des entrées et des sorties audio et vidéo, reportez-vous au mode d’emploi de chaque appareil.

Les diagrammes de raccordement suivants ne sont que de simples suggestions. Vous pouvez être tenu de les modifier pour les adapter aux appareils de votre installation. 2. Pour relier le téléviseur à un jeu vidéo SÉLECTION TV/ VIDEO Le téléviseur peut être employé avec de nombreux jeux vidéo. Pour afficher une image provenant d’un magnétoscope, ou Toutefois, les signaux fournis par ces jeux étant de nature très did’une console de jeu, vous devez tout d’abord passer en mode verse, les possibilités de raccordement sont elles-mêmes nombreuses VIDEO. Appuyez sur TV/VIDEO pour sélectionner le mode et n’ont pas toutes fait l’objet ici de schémas. Pour de plus amples VIDEO. Le mot “VIDEO” s’affiche brièvement à l’écran. détails concernant cette question, reportez-vous aux modes Appuyez à nouveau sur TV/VIDEO pour repasser en mode TV. d’emploi concernés.

VIDEO Vers la sortie audio/vidéo Avant du téléviseur

VIDEO TV GAME Jeu vidéo

1. Pour relier le téléviseur à un magnétoscope

VCR Avant du téléviseur

3. Pour relier le téléviseur à un caméscope

Pour la lecture de la cassette du caméscope, reliez le caméscope au téléviseur de la manière illustrée.

RESET Vers la prise AV Vers la

FRANÇAIS CHOIX DE LA LANGUE L’affichage à l’écran et les menus de réglage du téléviseur peuvent apparaître en anglais, espagnol ou français.

En pressant la touche MENU au début, le choix de la langue d'affichage (étape 3) apparaît à l'écran automatiquement. Choisissez la langue pour se servir des autres options du menu.

Pressez SET + ou – pour choisir le mode de réglage de la langue d'affichage (LANGUAGE), le témoin voisin du mot LANGUAGE doit clignoter. Puis pressez ENTER.

Pressez SET + ou – pour choisir la langue désirée: le français

(FRANCAIS), l'anglais (ENGLISH) ou l'espagnol (ESPAÑOL), puis pressez ENTER.

Pressez sur MENU pour retourner à un écran normal.

Si le français ou l'espagnol est choisi, les indicateurs de sous-titres seront dans la langue sélectionnée, mais le texte de sous-titres ne sera pas affecté par le choix de la langue.

Pressez l'interrupteur (POWER) pour mettre l'appareil en circuit.

Réglez le volume au niveau désiré en pressant

VOL (volume) + ou –. Le niveau du son sera indiqué à l'écran par des barres vertes. Au fur et à mesure que le volume augmente, le nombre de barres augmente à l'écran et vice versa.

Choisissez l’option du menu TV/CABLE qui convient. Au moment de quitter l’usine, le réglage

CABLE est sélectionné. Reportez-vous à “MISE EN MÉMOIRE DES CANAUX” à la page 9.

Touches de sélection de canaux (CH) + / –

Pressez et relâchez CH (canaux) + ou –. L'appareil passe automatiquement au prochain canal mis en mémoire. Pressez et gardez la touche enfoncée pour changer plus rapidement de canal.

Avant de choisir les canaux, ils doivent avoir été mis dans la mémoire du téléviseur. Voyez la section sur la

“MISE EN MÉMOIRE DES CANAUX” à la page 9.

Sélection directe des canaux (touches 0 à 9)

Utilisez ces touches pour choisir directement un canal. Le numéro du canal choisi apparaît dans le coin supérieur droit de l'écran. Si vous choisissez un numéro de canal invalide, l'appareil revient au canal précédemment syntonisé. Sélection directe des canaux de télévision Quand le sélecteur de mode TV/CABLE est réglé au mode “TV”, tous les canaux peuvent être captés en pressant deux touches. Par exemple, pour choisir le canal 2, pressez d'abord “0” puis “2”. Si seulement la touche “2” est pressée, la sélection sera retardée de quelques secondes. Pour choisir un canal supérieur à 9, pressez les deux touches, dans l'ordre. Sélection directe des canaux câblodistribués Quand le sélecteur de mode TV/CABLE est réglé au mode “CABLE”, les canaux peuvent être syntonisés de la façon suivante: 1-9

Pressez deux fois la touche 0, puis 1 à 9, selon le cas. Par exemple, pour le canal 2, pressez “002”.

10-12 Pressez d'abord la touche 0 puis les deux autres touches. Par exemple, pour le canal 12, pressez “012”. 13-99 Pressez les deux touches, dans l'ordre. Par exemple, pour le canal 36, pressez “36”. 100-125 Pressez les trois chiffres, dans l'ordre. Par exemple, pour le canal 120, pressez “120”.

REMARQUE: Le téléviseur passe automatiquement hors circuit 15 minutes après la fin des émissions de la station de télévision syntonisée.

MISE EN MÉMOIRE DES CANAUX Ce téléviseur est équipé d’une fonction de mémorisation des canaux qui permet de passer au canal mémorisé suivant ou précédent, sans passer par des canaux que vous ne souhaitez pas visualiser.

Avant de choisir les canaux, ils doivent avoir été mis en mémoire. En plus de recevoir les canaux VHF et UHF, votre appareil peut aussi capter jusqu'à 113 canaux câblodistribués. Pour utiliser ce téléviseur avec une antenne, réglez l'option menu TV/CABLE au mode TV. Lorsque l'appareil sort de l'usine cette option menu est réglée au mode CABLE.

Pressez SET + ou – pour choisir le mode de réglage des canaux

(le témoin voisin de CH SETUP doit clignoter), puis pressez ENTER.

Pressez SET + ou – pour choisir le mode ADD (ajouter) ou DELETE

(effacer) - le témoin voisin des mots ADD/DELETE doit clignoter - puis pressez ENTER.

Pressez SET + ou – pour choisir le mode de réglage des canaux (le témoin voisin de

CH SETUP doit clignoter), puis pressez ENTER.

Pressez SET + ou – pour choisir le mode

TV (télévision) ou CABLE (câblodistribution). Le témoin voisin de TV/CABLE doit clignoter. Pressez ENTER pour choisir le mode TV ou CABLE. La flèche indique le mode sélectionné.

Choisissez les canaux à ajouter ou

à effacer en pressant les touches numériques (0 à 9) ou les sélecteurs de canal + ou – ou SET + ou –.

Pressez ENTER pour choisir ADD ou DELETE. Si vous avez choisi un canal non mémorisé (étape 4), le numéro du canal apparaît en rouge.

Pressez ENTER si vous souhaitez ajouter le canal non mémorisé. Le numéro de canal change de rouge à vert et le canal sera mémorisé. Si vous avez choisi un canal mémorisé (étape 4), le numéro de canal est affiché en vert.

CABLE Pour effacer la chaîne de la

ADD CH 012 mémoire, appuyez plusieurs fois sur ENTER jusqu’à ce que “DEL” apparaisse sur l’écran. Le numéro de canal change de vert 〈 0 – 9 / + / – / ENTER / MENU 〉 à rouge, et le canal sera effacé de la mémoire. Répétez les étapes 4 et 5 pour chaque canal à ajouter ou effacer.

MÉMORISATION AUTOMATIQUE DES CANAUX

Pressez SET + ou – pour choisir le mode de mise en mémoire des canaux (le témoin voisin des mots AUTO CH MEMORY doit clignoter), puis pressez ENTER.

Le téléviseur commence à mettre en mémoire tous les canaux disponibles dans votre région.

Pressez SET+ ou – pour choisir le mode de réglage des canaux (le témoin voisin de CH SETUP doit clignoter), puis pressez ENTER.

Contactez votre compagnie de câblodistribution pour déterminer le genre de câblodistribution utilisée dans votre région.

Pressez sur MENU pour retourner à un

TV AUTO CH MEMORY Pressez sur MENU pour retourner à un écran normal.

CABLE Pressez sur MENU pour retourner à un écran normal.

RÉGLAGE DE L'IMAGE Vous pouvez régler différents paramètres de l’image, à savoir la luminosité, le contraste, les couleurs, la teinte et la netteté.

Appuyez sur SET + ou – jusqu’à ce que le témoin voisin de “PICTURE” commence à clignoter; cela fait, appuyez sur ENTER.

Appuyez sur ENTER autant de fois qu’il est nécessaire pour choisir le paramètre que vous désirez régler.

BRIGHTNESS CONTRAST COLOR TINT SHARPNESS

Appuyez sur SET + ou – pour faire varier le réglage.

LUMINOSITÉ Augmentation de la luminosité

Diminution de la luminosité

CONTRASTE Augmentation du contraste

Diminution du contraste

COULEUR Augmentation de la brillance des couleurs Diminution de la brillance des couleurs

TEINTE Augmentation de dominante verte Augmentation de la dominante rouge

Rend l’image plus définie

Diminution de la netteté de l’image

Appuyez sur RESET alors que l’appareil est en mode de réglage de l’image.

SOUS-TITRAGE QUE SIGNIFIE SOUS-TITRAGE?

Ce télécouleur a la capacité de décoder et d’afficher les émissions télévisées avec sous-titres. Si disponible, ces émissions affichent un texte sur l’écran pour les téléspectateurs sourds ou malentendants, ou traduisent et affichent le texte en une autre langue.

POUR VOIR LES SOUS-TITRES Appuyez sur CAP/TEXT sur la télécommande pour commuter entre le mode de télévision normale et les deux modes de sous-titrage: sous-titre

(Caption) et texte sur demi-écran (Text 1/2 of Full Screen).

Sous-titres (CAPTION): Ce mode fait apparaître le texte à l’écran en anglais ou en une autre langue (suivant le réglage du sélecteur 1/2).

En général, les émissions à sous-titres anglais sont transmises au canal 1 et les émissions à sous-titres en une autre langue sont transmises au canal 2. Les sous-titres apparaissent en général au bas de l’écran, pour avoir le moins d’interférence possible avec l’image.

Lorsqu'il s'agit du journal télévisé, trois lignes du texte de nouvelles apparaissent normalement à l'écran. La plupart des autres émissions offrent deux ou trois lignes de sous-titres près de la personne qui parle afin que le téléspectateur puisse suivre facilement le dialogue.

Les mots soulignés ou en italique indiquent des titres, des mots en langue étrangère ou des mots qui doivent être accentués. Les mots chantés sont en général entourés de notes musicales.

Texte (TEXT): Si disponible, le mode Texte affichera une grille des programmes ou autres informations sur une partie de l’écran. Quand vous choisissez le mode de sous-titrage, il demeure activé jusqu’à ce que vous le changiez, même si vous changez de canal. Si le signal de soustitrage est perdu, à cause d’une annonce télévisée ou une interruption de transmission, les sous-titres réapparaissent quand le signal est reçu de nouveau. Quand vous changez de canal, les sous-titres apparaissent environ 10 secondes plus tard.

Dans les guides d’émissions télévisées, celles à sous-titrage sont en général suivies du symbole “CC” (CLOSED CAPTIONED).

Quand vous choisissez le mode sous-titrage, les sous-titres apparaissent à l’écran au bout d’environ 10 secondes.

Le texte du sous-titrage ne s’affiche que s’il est disponible. Si aucun signal de sous-titrage n’est reçu, les sous-titres n’apparaissent pas mais le téléviseur reste en mode de sou-titrage. Des fautes d’orthographe ou des caractères insolites apparaissent parfois pendant le sous-titrage. C’est tout à fait normal, surtout si l’émission est en direct, car alors les sous-titres sont créés en direct et il n’y a pas assez de temps pour les vérifier. • En mode de sous-titrage, l’affichage du volume ou de la mise en sourdine peut ne pas être visible ou peut interférer avec les sous-titres. • Certains systèmes de câblodistribution ou de protection anticopie peuvent interférer avec le sous-titrage. • Si vous utilisez une antenne intérieure ou si la réception est mauvaise, le texte ou sous-titre peut ne pas apparaître ou apparaître avec des fautes ou des caractères insolites. Dans ce cas, changez la position de l’antenne ou utilisez une antenne extérieure.

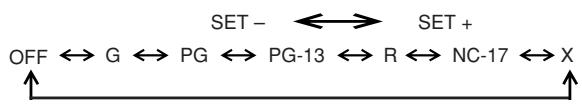

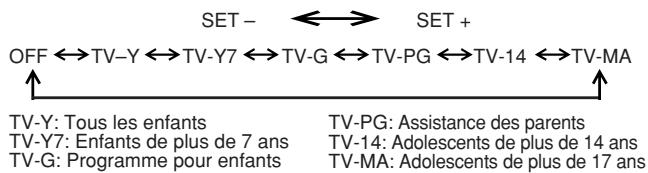

UTILISATION DE LA PUCE V La fonction de Puce V est disponible seulement pour le système de Puce V (“V-Chip”) américain. Le système canadien de

Puce V n’est pas supporté. Ce téléviseur est équipé d’une puce V qui vous offre un contrôle et une restriction de visualisation des certains canaux. Cette fonction est destinée à empêcher les enfants de regarder des scènes de violence ou érotiques si vous désirez les interdire.

Appuyez sur MENU puis sur SET + ou – pour choisir l’option V-CHIP SET, puis appuyez sur ENTER.

Tapez le mot de passe à l’aide des touches de sélection directe des canaux. En cas d’erreur, appuyez sur RESET.

Cela fait, appuyez sur ENTER.

Saisissez à nouveau le mot de passe, puis appuyez sur

Appuyez sur SET + ou – pour choisir l’option V-CHIP.

Appuyez sur ENTER pour choisir ON.

Appuyez sur SET + ou – pour choisir l’option TV RATING ou

MPAA RATING. Appuyez sur ENTER.

Appuyez sur SET + ou – pour préciser le niveau qui doit être utilisé pour la vidéo ou le canal de télévision. Appuyez sur

ENTER. Pressez sur MENU pour retourner à un écran normal.

TV-G TV-Y: Tous les enfants

TV-Y7: Enfants de plus de 7 ans TV-G: Programme pour enfants

TV-PG TV-MA TV-PG: Assistance des parents

TV-14: Adolescents de plus de 14 ans TV-MA: Adolescents de plus de 17 ans

Dans le cas de TV-Y7, TV-PG, TV-14 et TV-MA, appuyez sur RECALL pour connaître le niveau. Utilisez SET + ou - pour sélectionner la valeur voulue. Appuyez sur ENTER pour choisir OFF.

MPAA RATING SET – OFF

PG: Assistance parentale PG-13: Assistance parentale, moins de 13 ans

X R: Moins de 17 ans, assistance parentale conseillée

NC-17: Plus de 17 ans X: Adultes uniquement

• Il est possible que ce dispositif ne fonctionne pas avec les émissions canadiennes ou les émissions américaines transmises par les réseaux du câble au Canada. • Si vous souhaitez changer le mot de passe, suivez les étapes 1 et 2 et choisissez l’option “CHANGE PASSWORD”, puis entrez un nouveau mot de passe. • La puce V ne joue son rôle que vis-à-vis des émissions et des enregistrements sur cassette qui portent le codage approprié définissant le niveau. • Après avoir interdit une émission grâce à la puce V, cette émission ne peut pas être regardée. Au moment où elle commence, la mention “INPUT PASSWORD” s’affiche sur l’écran. Pour regarder l’émission, tapez le mot de passe.Si vous changez de canal, ou bien mettez le téléviseur hors service puis en service alors que le mot de passe a été tapé, les restrictions liées au réglage de niveau reprennent toute leur force. • Si vous changez les canaux en utilisant un magnétoscope ou un sélecteur de câble, pendant que le téléviseur reste sur le canal 3 ou 4, la puce V-Chip fonctionne différemment. Quand vous entrez votre mot de passe pour mettre hors service temporairement le blocage d’un canal, vous mettez complètement hors service la puce V-Chip pour toutes les stations. Pour remettre en service la puce V-Chip, mettez le téléviseur hors tension puis de nouveau sous tension. • Certains sélecteurs de câble possèdent une fonction de retard, et dans certains cas, il peut prendre jusqu’à 10 secondes pour que le programme apparaisse après l’entrée du mot de passe. • Si vous avez oublié ou perdu votre mot de passe, vous pouvez annuler le mot de passe existant en suivant la procédure suivante: - Maintenez VOLUME D sur l’unité principale, pressé et appuyez en même temps sur la touche “0” de la télécommande pendant quelques secondes.

POUR UTILISER LE MENU LOCK Le menu LOCK comprend les functions suivantes : CH LOCK, VIDEO LOCK, GAME TIMER et NEW PASSWORD.

Vous pouvez utliser ces fonctions après avoir entré le mot de passe correct. (Ce mot de passe est le même que le mot de passe sélectionné dans la section “UTILISATION DE LA PUCE V” à la page 10.) POUR BLOQUER LES CANNAUX Avec la fonction CH LOCK, vous pouvez bloquer des cannaux spécifiques. Vous ne pourrez pas capter les cannaux bloqués à moins que vous effaciez les réglages. Vous pouvez décider de bloquer jusqu’à neuf chaînes télévisées et neuf chaînes du câble. Utilisez les touches Channel Numbers (0 à 9) pour afficher les chaînes télévisées que vous souhaitez bloquer.

Pressez sur MENU puis sur SET + ou – pour choisir le modo de LOCK, puis pressez ENTER.

Utilisez les touches Channel Numbers

(0 à 9) pour saisir votre mot de passe puis pressez sur ENTER. Le menu CH LOCK apparaît.

Pressez SET + ou – pour choisir le mode de CH LOCK, puis pressez ENTER.

Pressez SET + ou – pour choisir:

• INPUT pour choisir régler le canal qui doit être bloqué. Ensuite pressez sur ENTER. • ALL CLEAR pour effacer tous les canaux de la listes des canaux bloqués. Ensuite pressez sur ENTER.

BLOCAGE VIDEO Avec la fonction VIDEO LOCK, vous pouvez bloquer le source d’entrées (VIDEO) et les canaux 3 et 4. Vous ne pourrez pas sélectionner les sources d’entrées avec TV/VIDEO ou les touches

Channel à moins que vous effaciez les réglages.

Pressez sur MENU puis sur SET + ou – pour choisir le modo de LOCK, puis pressez ENTER.

Utilisez les touches Channel Numbers (0 à 9) pour saisir votre mot de passe puis appuyez sur ENTER. Le menu

Pressez sur SET + ou – mettre en surbrillance VIDEO LOCK, puis pressez ENTER.

Pressez sur SET + ou – pour sélectionner:

• OFF : permet de débloquer toutes les sources d’entrées vidéo. 〈 + / – / ENTER / MENU 〉 • VIDEO : permet de bloquer VIDEO. • VIDEO + : permet de bloquer VIDEO, les cannaux 3 et 4. Cette option doit être utilisée si vous utilisez l’antenne pour lire une cassette vidéo.

Répétez les étapes 1 à 5 pour bloquer d’autres chaînes.

Lorsque vous avez fini de bloquer des chaînes, pressez sur MENU pour retourner à un écran normal.

Si vous essayez de regarder une chaîne bloquée, la télévision ne la montrera pas mais montrera le canal le plus proche qui n’a pas été bloqué.

REMARQUES: • Si vous accédez aux menus LOCK pour la première fois, veuillez choisir un nombre à quatre chiffres qui sera votre mot de passe. • Après avoir progrmmé le CH LOCK, changez les canaux avant d’éteindre la télévision. • Si vous souhaitez débloquer des chaînes, sélectionnez ALL CLEAR à l’étape 5 et ensuite appuyez sur ENTER.

RÉGLAGE DE LA MINUTERIE JEUX Avec la fonction GAME TIMER, vous pouvez activer automatiquement la fonction VIDEO LOCK (réglage VIDEO) pour fixer une limite de temps pour montrer les jeux TV (30, 60, 90, ou

Pressez sur MENU puis sur SET + ou – pour choisir le modo de LOCK, puis pressez ENTER.

Utilisez les touches Channel Numbers (0 à 9) pour saisir votre mot de passe puis pressez sur ENTER. Le menu LOCK apparaît.

Pressez sur SET + ou – mettre en surbrillance GAME TIMER, puis pressez

Pressez sur MENU pour retourner à un écran normal.

Après avoir programmé VIDEO LOCK, changez de canal ou activez la touche TV/VIDEO avant d’éteindre le télévision.

Pressez sur SET + ou – pour sélectionner une limite de temps (30 minutes, 60 minutes,

90 minutes,120 minutes ou OFF).

Pressez sur MENU pour retourner à un écran normal. Une fois que la GAME TIMER a été programmée, l’affichage apparaîtra rapidement toutes les dix minutes pour vous rappeler que la

GAME TIMER est en cours de fonctionnement. Lorsque le temps programmé est écoulé, l’affichage changera automatiquement la chaîne.

POUR RÉGLER L’HEURE DE MISE SOUS TENSION Cette fonction vous permet de programmer la TV pour qu’elle s’éteigne automatiquement à l’heure et le canal définie.

REMARQUE: Après une panne de courant ou si l’appareil est débranché du secteur, le réglage de la minuterie doit à nouveau être effectué.

Pressez sur MENU puis sur SET + ou – pour choisir le modo de ON TIMER, puis pressez ENTER. Le menu ON TIMER apparaît.

Pressez sur SET + ou pour régler l’heure souhaitée

(0 à 12), puis pressez sur ENTER.

Pressez sur SET + ou pour régler les minutes (00,05,10,

...55), puis pressez sur ENTER.

Pressez sur SET + ou pour choisir le canal, puis pressez sur ENTER.

Pressez sur SET + ou pour choisir le mode

SET, puis pressez sur ENTER.

Pressez sur MENU pour retourner à un écran normal.

Pour annuler ON TIMER (heure de mise sous tension), sélectionnez CANCEL (annuler) à l’étape 4 ci-dessus. Pressez sur MENU pour retourner à un écran normal.

GUIDE DE DÉPANNAGE Vérifiez d'abord les points suivants avant de faire appel à un service de réparation.

SYMPTÔMES L'appareil ne fonctionne pas.

Mauvais son ou son inexistant.

Mauvaise image ou image inexistante.

Mauvaise réception de certains canaux.

• Assurez-vous que le cordon d'alimentation est branché. • Essayez une autre prise. • Il n'y a pas de courant. Vérifiez le fusible ou le disjoncteur. • Débranchez l'appareil pendant une heure puis branchez-le de nouveau. • Problème à la station ou au réseau de câblodistribution. Essayez une autre station. • Vérifiez le réglage du son (VOL + / – ou MUTE). • Recherchez des sources d'interférences possibles. • Problème à la station ou au réseau de câblodistribution. Essayez une autre station. • Assurez-vous que les canaux sont mis en mémoire. • Vérifiez le raccordement de la CATV ou de l'antenne. Ou changez la position de l'antenne. • Recherchez des sources possibles d’interférence. • Vérifiez les réglages de l'image. • Appuyez sur CAP/TEXT pour désactiver le mode sous-titrage. • Problème à la station ou au réseau de câblodistribution. Essayez une autre station. • Assurez-vous que les canaux sont mis en mémoire. • Le signal de la station est faible. Changez la position de l'antenne. • Recherchez des sources possibles d’interférence.

Mauvaise couleur ou couleur inexistante.

• Problème à la station ou au réseau de câblodistribution. Essayez une autre station.

• Assurez-vous que les canaux sont mis en mémoire. • Vérifiez les réglages de l'image. • Vérifiez le raccordement de la CATV ou de l'antenne. Ajustez la position de l'antenne.

L'image tremble ou dérive.

• Problème à la station ou au réseau de câblodistribution. Essayez une autre station.

• Assurez-vous que les canaux sont mis en mémoire. • La compagnie de câblodistribution brouille les signaux. • Vérifiez la position de l'antenne.

SYMPTÔMES SOLUTIONS POSSIBLES Pas de réception de la câblodistribution.

• Vérifiez le raccordement au réseau de câblodistribution.

• Réglez l'option du menu de TV/CABLE au mode CABLE. • Problème à la station ou au réseau de câblodistribution. Essayez une autre station.

Barres horizontales ou diagonales à l'écran.

Pas de réception audelà du canal 13.

• Vérifiez le raccordement de l'antenne ou changez la position de l'antenne.

• Recherchez des sources d'interférences possibles. • Assurez-vous que le menu du mode TV/CABLE est réglé au mode approprié. • Si vous utilisez une antenne UHF, vérifiez son raccordement.

• Les piles sont faibles, épuisées ou mal insérées.

• La télécommande est trop éloignée du capteur; rapprochez-vous du téléviseur (vous devez vous trouver à moins de 5 mètres). La télécommande ne • Assurez-vous que la télécommande est fonctionne pas. pointée vers le téléviseur. • Assurez-vous qu'il n'y a pas d'obstruction entre la télécommande et le téléviseur. • Assurez-vous que l'appareil est branché. • La station cesse d'émettre. Le téléviseur s'éteint. • L'arrêt différé est réglé. • Il n'y a pas de courant.

Le décodeur de sous-titres ne fonctionne pas.

• La station a des problèmes ou cette émission n'est pas sous-titrée. Essayez un autre canal.

• Vérifiez le raccordement de la CATV ou de l'antenne VHF/UHF, ou changez la position de l'antenne. • Pressez CAP/TEXT pour mettre le décodeur en fonction.

• Appuyez sur CAP/TEXT pour désactiver le mode sous-titrage

L'affichage n'est pas montré dans la langue sélectionnée.

• Choisissez la langue désirée parmi les options du menu.

FICHE TECHNIQUE Entrée du CA:

Consommation de courant: Tube image: Sortie nominale audio: Haut-parleurs: Syntonisateur: Télécommande: Canaux captés:

54 Watts 13 po (335 mm en diagonale) 1,0 Watt 3 po (76 mm) pleine gamme, 8 ohms x 1 181 canaux, à synthétiseur de fréquences à quartz (PLL) Infrarouges, à accès direct, 2 piles "AAA" (fournies) VHF 2-13 UHF 14-69 CATV 01-97 (5A)-(A-3) 98-99 (A-2)-(A-1) 14-22 (A)-(I) 23-36 (J)-(W) 37-65 (AA)-(FFF) 66-125 (GGG)-(125) Câble coaxial 75 ohms (VHF/UHF) Vidéo: 1.0 Vc-à-c 75 ohm Audio: 300 mV, 47k ohm Largeur: 14 1/4 po (362 mm) Hauteur: 12 5/8 po (320,5 mm) Profondeur: 14 3/16 po (360 mm) 20,9 Ib (9,5 kg)

Impédance d'entrée d'antenne:

Entrée: Dimensions: Poids:

ACCESSOIRE Télécommande fournie avec deux piles de type “AAA”

Les caractéristiques peuvent changer sans préavis.

Garantie limitéee américaine

Toshiba America Consumer Products, L.L.C. (“TACP”) donnent les garanties limitées suivantes. CES GARANTIES LIMITÉES SONT ACCORDÉES À L’ACHETEUR INITIAL DE CE PRODUIT OU À TOUTE PERSONNE L’AYANT REÇU EN CADEAU DE L’ACHETEUR INITIAL OU D’UN CESSIONNAIRE. LES PRODUITS ACHETÉS AUX E-U ET UTILISÉS AU CANADA NE SONT PAS COUVERTS PAR CETTE GARANTIE. LES PRODUITS ACHETÉS AUX CANADA ET UTILISÉS AUX E.-U. NE SONT PAS COUVERTS PAR CETTE GARANTIE. Garantie limitée de 90 jours sur la main d’oeuvre* TACP garantissent ce téléviseur et ses pièces contre vices de matériaux ou de fabrication pendant une période de quatre-vingt-dix (90) jours à compter de la date d’achat au détail. PENDANT CETTE PÉRIODE, TACP DÉCIDERA S’IL Y A LIEU DE RÉPARER OU D’ÉCHANGER TOUT TÉLÉVISEUR OU PIÈCE DÉFECTUEUX CONTRE UN NOUVEAU OU REMIS EN ETAT GRATUITEMENT. VOUS DEVEZ LIVRER CE TÉLÉVISEUR À UN CENTRE DE SERVICE TACP AGRÉÉ. LES FRAIS DE TRANSPORT ET D’ASSURANC DE L’APPAREIL DE ET AU CENTRE DE SERVICE AGRÉÉ SONT À VOTRE CHARGE. Garantie limitée d’un an (1) sur les pièces* TACP garantie en outre les pièces de ce téléviseur contres les vices de matériaux ou de fabrication pendant une période d’un (1) an à compter de la date de l’achat au détail. PENDANT CETTE PÉRIODE, TACP DÉCIDERA S’IL Y A LIEU DE RÉPARER OU D’ÉCHANGER TOUT TÉLÉVISEUR OU PIÈCE DÉFECTUEUX CONTRE UN NOUVEAU OU REMIS EN ÉTAT, GRATUITEMENT: SI UNE PIÈCE DÉFECTUEUSE DOIT ÊTRE REMPLACÉE APRÈS LES QUATRE-VINGT-DIX (90) JOURS À COMPTER DE LA DATE D’ACHAT AU DÉTAIL INITIAL, VOUS DEVREZ PAYER LES FRAIS DE MAIN D’OEUVRE, LIÉS AU REM-PLACEMENT DE LA PIÈCE. VOUS DEVEZ LIVRER LE TÉLÉVISEUR À UN CENTRE DE SERVICE TACP AGRÉÉ. LES FRAIS DE TRANSPORT ET D’ASSURANCE DE L’APPAREIL DE ET AU CENTRE DE SERVICE AGRÉÉ SONT À VOTRE CHARGE. Garantie limitée de deux (2) ans sur tube écran* TACP garantie en outre le tube écran de ce téléviseur contres les vices de matériaux ou de fabrication pendant une période de deux (2) ans à compter de la date de l’achat au détail. PENDANT CETTE PÉRIODE, TACP DÉCIDERA S’IL Y A LIEU DE RÉPARER OU D’ÉCHANGER LE TUBE ÉCRAN DÉFECTUEUX CONTRE UN NOUVEAU OU REMIS EN ÉTAT, GRATUITEMENT. SI UN TUBE ÉCRAN DÉFECTUEUX DOIT ÊTRE REMPLACÉ APRÈS LES QUATRE-VINGT-DIX (90) JOURS À COMPTER DE LA DATE D’ACHAT AU DÉTAIL INITIAL, VOUS DEVREZ PAYER LES FRAIS DE MAIN D’OEUVRE, LIÉS AU REMPLACEMENT DE LA PIÈCE. VOUS DEVEZ LIVRER LE TÉLÉVISEUR À UN CENTRE DE SERVICE TACP AGRÉÉ. LES FRAIS DETRANSPORT ET D’ASSURANCE DE L’APPAREIL DE ET AU CENTRE DE SERVICE AGRÉÉ SONT À VOTRE CHARGE. Location d’appareils La garantie pour des appareils loués commence à la première location ou trente (30) jours à compter de la date de livraison par la compagnie de location, selon ce qui arrive le premier. *Appareils à usage commercial Téléviseurs vendus et utilisés à des fins commerciales ont une garantie limité de 90 jours pour toutes pièces, main d’oeuvre et tube écran. Mode d’emploi et carte identificatrice Vous devez lire attentivement le mode d’emploi avant d’utiliser ce téléviseur. Il est conseillé de remplir et de renvoyer la carte identificatrice inclue dans les dix (10) jours qui suivent l’achat du téléviseur ou sa réception comme cadeau. Ceci permettra à TACP de vous fournir un service amélioré et de meilleurs produits. Le non renvoi de cette carte n’affectera n’affectera pas vos droits prévus dans la garantie. Vos responsabilités LES GARANTIES CI-AVANT SONT SUJETTES AUX CONDITIONS SUIVANTES: (1) Vous devez fournir votre reécu d’achat ou toute autre preuve de l’acquisition. (2) Tous les services sous garantie pour ce téléviseur doivent être effectués par une Centre de Service TACP agréé.

(3) Les garanties pour les États-Unis sont effectives seulement si le téléviseur a été acheté et utiisé aux États-Unis ou à Puerto Rico.

(4) Les frais de main d’oeuvre pour l’installation, le réglage des commandes et ’installation de système d’antenne ne sont pas couverts par cette garantie. Nous ne sommes pas responsables des problèmes de réceptionprovenant de systèmes d’antenne inadéquats. (5) Les garanties ne couvrent que les vices de matériaux ou de fabrication, tel que mentionné ci-avant. Elles ne concernent pas un téléviseur ou une pièce perdu ou égaré par vous ou tout téléviseur ou pièce endommagé par une erreur d’utilisation, un un accident, des dégâts causés par la foudre, des fluctuations de tension, une mauvaise installation, un entretien inadéquat ou une utilisation violant les explication fournies; torisation de TACP ou les téléviseurs ou pièces dont le numéro de série a été supprimé, altéré ou rendu illisible : Pour obtenir les services sous garantie

Après avoir suivi les étapes de dépannage de votre mode d’emploi, vous avez besoin de service :

(1) Pour trouver le centre de service TACP agréé le plus prêt : Pour les téléviseurs achetés aux États-Unis, visitez le site web de TACP à www.toshiba.com/tacp, ou appelez le 1-800-631-3811. (2) Présentez votre facture d’achat ou autre preuve d’achat à un centre de service agréé. Vous devez livrer le téléviseur au complet à un centre de service TACP agréé. Les frais de transport et d’assurance du téléviseur de et au centre de service agréé sont à votre charge.

Pour plus d’information, visitez le site web TACP: www.toshiba.com/tacp

TOUTES LES GARANTIES IMPLICITES DE DROIT DE TOUS LES ÉTATS DES ÉTATS-UNIS, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UNE FIN PARTICULIÈRE, SONT LIMITÉES EXPRESSÉMENT À LA DURÉE DES GARANTIES LIMITÉES ÉNONCÉES CI-DESSUS. SAUF POUR CE QUI EST DES GARANTIES IMPLICITES DE DROIT, TELLES QUE LIMITÉES PAR LES PRÉSENTES, LA GARANTIE QUI PRÉCÈDE REMPLACERA TOUTES LES AUTRES REMPLACEMENT DE PIÈCES. EN AUCUN CAS, TACP NE SERA TENU RESPONSABLE DE DOMMAGES INDIRECTS OU ACCESSOIRES. Aucune personne, agent, distributeur, concessionnaire ou compagnie

n’est autorisé à changer, modifier ou prolonger les termes de ces garanties de quelque façon que ce soit. Toute procédure visant à faire exécuter une obligation quelconque de TACP en vertu de cette garantie ou de toute loi des États-Unis ou d’un des états, doit être entamée dans les quatre-vingt-dix (90) jours suivant la date où vous découvrez ou devriez avoir découvert la défectuosité. Cette limitation ne s’applique pas aux garanties implicites de droit.

CETTE GARANTIE VOUS ACCORDE DES DROITS LÉGAUX PRÉCIS ET VOUS POUVEZ DISPOSER D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE. CERTAINS ÉTATS NE PERMETTENT PAS DE LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES OU DU DROIT DE PRESCRIPTION D’ACTION, NE L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU ACCESSOIRES. IL SE PEUT DONC QUE LES DISPOSITIONS PRÉCÉDENTES NE S’APPLIQUENT PAS DANS VOTRE CAS. FST PURE® est une marque enregistrée de Toshia America Products L.L.C.

FRANÇAIS Pour tous les modèles FST PURE® 24 po. et moins

Garantie limitée canadienne

Pour tous les modèles FST PURE® 24 po. et moins Toshiba du Canada Limitée (TCL) donne les garanties limitées suivantes. CES GARANTIES LIMITÉES SONT ACCORDÉES À L’ACHETEUR INITIAL DE CE PRODUIT OU À TOUTE PERSONNE L’AYANT REÇU EN CADEAU DE L’ACHETEUR INITIAL OU D’UN CESSIONNAIRE. LES PRODUITS ACHETÉS AUX E-U ET UTILISÉS AU CANADA NE SONT PAS COUVERTS PAR CETTE GARANTIE. LES PRODUITS ACHETÉS AUX CANADA ET UTILISÉS AUX E.-U. NE SONT PAS COUVERTS PAR CETTE GARANTIE. Garantie limitée de 90 jours sur la main d’œuvre* TCL garantissent ce téléviseur et ses pièces contre vices de matériaux ou de fabrication pendant une période de quatre-vingt-dix (90) jours à compter de la date d’achat au détail. PENDANT CETTE PÉRIODE, TCL DÉCIDERA S’IL Y A LIEU DE RÉPARER OU D’ÉCHANGER TOUT TÉLÉVISEUR OU PIÈCE DÉFECTUEUX CONTRE UN NOUVEAU OU REMIS EN ETAT GRATUITEMENT. VOUS DEVEZ LIVRER CE TÉLÉVISEUR À UN CENTRE DE SERVICE TCL AGRÉÉ. LES FRAIS DE TRANSPORT ET D’ASSURANC DE L’APPAREIL DE ET AU CENTRE DE SERVICE AGRÉÉ SONT À VOTRE CHARGE. Garantie limitée d’un an (1) sur les pièces* TCL garantie en outre les pièces de ce téléviseur contres les vices de matériaux ou de fabrication pendant une période d’un (1) an à compter de la date de l’achat au détail. PENDANT CETTE PÉRIODE, TCL DÉCIDERA S’IL Y A LIEU DE RÉPARER OU D’ÉCHANGER TOUT TÉLÉVISEUR OU PIÈCE DÉFECTUEUX CONTRE UN NOUVEAU OU REMIS EN ÉTAT, GRATUITEMENT: SI UNE PIÈCE DÉFECTUEUSE DOIT ÊTRE REMPLACÉE APRÈS LES QUATRE-VINGT-DIX (90) JOURS À COMPTER DE LA DATE D’ACHAT AU DÉTAIL INITIAL, VOUS DEVREZ PAYER LES FRAIS DE MAIN D’OEUVRE, LIÉS AU REM-PLACEMENT DE LA PIÈCE. VOUS DEVEZ LIVRER LE TÉLÉVISEUR À UN CENTRE DE SERVICE TCL AGRÉÉ. LES FRAIS DE TRANSPORT ET D’ASSURANCE DE L’APPAREIL DE ET AU CENTRE DE SERVICE AGRÉÉ SONT À VOTRE CHARGE. Garantie limitée de deux (2) ans sur tube écran* TCL garantie en outre le tube écran de ce téléviseur contres les vices de matériaux ou de fabrication pendant une période de deux (2) ans à compter de la date de l’achat au détail. PENDANT CETTE PÉRIODE, TCL DÉCIDERA S’IL Y A LIEU DE RÉPARER OU D’ÉCHANGER LE TUBE ÉCRAN DÉFECTUEUX CONTRE UN NOUVEAU OU REMIS EN ÉTAT, GRA-TUITEMENT. SI UN TUBE ÉCRAN DÉFECTUEUX DOIT ÊTRE REMPLACÉ APRÈS LES QUATRE-VINGT-DIX (90) JOURS À COMPTER DE LA DATE D’ACHAT AU DÉTAIL INITIAL, VOUS DEVREZ PAYER LES FRAIS DE MAIN D’OEUVRE, LIÉS AU REMPLACEMENT DE LA PIÈCE. VOUS DEVEZ LIVRER LE TÉLÉVISEUR À UN CENTRE DE SERVICE TCL AGRÉÉ. LES FRAIS DETRANSPORT ET D’ASSURANCE DE L’APPAREIL DE ET AU CENTRE DE SERVICE AGRÉÉ SONT À VOTRE CHARGE. Location d’appareils La garantie pour des appareils loués commence à la première location ou trente (30) jours à compter de la date de livraison par la compagnie de location, selon ce qui arrive le premier. *Appareils à usage commercial Téléviseurs vendus et utilisés à des fins commerciales ont une garantie limité de 90 jours pour toutes pièces, main d’oeuvre et tube écran Mode d’emploi Vous devez lire attentivement le mode d’emploi avant d’utiliser ce téléviseur. Vos responsabilités: LES GARANTIES CI-AVANT SONT SUJETTES AUX CONDITIONS SUIVANTES: (1) Vous devez fournir votre reçu d’achat ou toute autre preuve de l’acquisition. (2) Tous les services sous garantie pour ce téléviseur doivent être effectués par un centre de service TCL agréé.

(3) Le garanties pour le Canada sont effectives seulement si le téléviseur

à été acheté d’en marchand autorisé et utilisé au Canada. (4) Les frais de main d’oeuvre pour l’installation, le réglage des commandes et l’installation de système d’antenne ne sont pas couverts par cette garantie. Nous ne sommes pas responsables des problèmes de réceptionprovenant de systèmes d’antenne inadéquats. (5) Les garanties ne couvrent que les vices de matériaux ou de fabrication, tel que mentionné ci-avant. Elles ne concernent pas un téléviseur ou une pièce perdu ou égaré par vous ou tout téléviseur ou pièce endommagé par une erreur d’utilisation, un un accident, des dégâts causés par la foudre, des fluctuations de tension, une mauvaise installation, un entretien inadé-quat ou une utilisation violant les explication fournies; torisation de TCL ou les téléviseurs ou pièces dont le numéro de série a été supprimé, altéré ou rendu illisible. Pour obtenir les services sous garantie Après avoir suivi les étapes de dépannage de votre mode d’emploi, vous avez besoin de service : (1) Pour trouver le centre de service TCL agréé le plus prêt visitez le site web de TCL à www.toshiba.ca (2) Présentez votre facture d’achat ou autre preuve d’achat à un centre de service agréé. Vous devez livrer le téléviseur au complet à un centre de service TCL agréé. Les frais de transport et d’assurance du téléviseur de et au centre de service agréé sont à votre charge.)

Pour de l’information additionnelle, visitez le site web de TCL: www.toshiba.ca

TOUTES LES GARANTIES IMPLICITES DE DROIT DE TOUTES LES PROVINCES DU CANADA, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UNE FIN PARTICULIÈRE, SONT LIMITÉES EXPRESSÉMENT À LA DURÉE DES GARANTIES LIMITÉES ÉNONCÉES CI-DESSUS. SAUF POUR CE QUI EST DES GARANTIES IMPLICITES DE DROIT, TELLES QUE LIMITÉES PAR LES PRÉSENTES, LA GARANTIE QUI PRÉCÈDE REMPLACERA TOUTES LES AUTRES REMPLACEMENT DE PIÈCES. EN AUCUN CAS, TCL NE SERA TENU RESPONSABLE DE DOMMAGES INDIRECTS OU ACCESSOIRES. Aucune personne, agent, distributeur, concessionnaire ou compagnie n’est autorisé à changer, modifier ou prolonger les termes de ces garanties de quelque façon que ce soit. Toute procédure visant à faire exécuter une obligation quelconque de TCL en vertu de cette garantie ou de toute loi du Canada ou d’une des provinces, doit être entamée dans les quatre-vingt-dix (90) jours suivant la date où vous découvrez ou devriez avoir découvert la défectuosité. Cette limitation ne s’applique pas aux garanties implicites de droit. CETTE GARANTIE VOUS ACCORDE DES DROITS LÉGAUX PRÉCIS ET VOUS POUVEZ DISPOSER D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE. CERTAINS ÉTATS NE PERMETTENT PAS DE LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES OU DU DROIT DE PRESCRIPTION D’ACTION, NE L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU ACCESSOIRES. IL SE PEUT DONC QUE LES DISPOSITIONS PRÉCÉDENTES NE S’APPLIQUENT PAS DANS VOTRE CAS. FST PURE® est une marque enregistrée de Toshia America Products L.L.C.

FRANÇAIS MEMO Cable de 75 ohmios
