Type d'appareil	Lave-vaisselle
Capacité	12 à 15 couverts
Nombre de programmes	5 à 7 programmes
Consommation d'eau	10 à 15 litres par cycle
Consommation électrique	0,9 à 1,5 kWh par cycle
Niveau sonore	45 à 50 dB
Type d'installation	Encastrable ou pose libre
Type de séchage	Condensation
Classe énergétique	A++ à A+++
Type de commande	Électronique avec affichage LED
Départ différé	Oui, jusqu'à 24 heures
Protection anti-fuite	Oui
Panier supérieur réglable	Oui
Programme rapide	Oui
Programme intensif	Oui
Type de filtre	Auto-nettoyant

FOIRE AUX QUESTIONS - SVH 90 JF1 SAUTER

Comment régler la température de la SAUTER SVH 90 JF1 ?

Pour régler la température, tournez le bouton de température situé sur le panneau de commande jusqu'à la température souhaitée, indiquée en degrés Celsius.

Que faire si la SAUTER SVH 90 JF1 ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le réglage de la température est suffisamment élevé et que le minuteur est activé.

Comment nettoyer la SAUTER SVH 90 JF1 ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Pour l'intérieur, utilisez une éponge non abrasive et un détergent doux.

Est-il normal d'entendre des bruits lors de l'utilisation de la SAUTER SVH 90 JF1 ?

Oui, il est normal d'entendre des bruits de fonctionnement. Cependant, si vous entendez des bruits anormaux, cela peut indiquer un problème technique.

Comment savoir si la SAUTER SVH 90 JF1 est prête à l'emploi ?

L'indicateur de température sur le panneau de commande s'allume lorsque l'appareil est en cours de chauffage. Une fois qu'il atteint la température réglée, l'indicateur reste allumé.

Que faire si le minuteur de la SAUTER SVH 90 JF1 ne fonctionne pas ?

Assurez-vous que le minuteur est correctement réglé. Si le problème persiste, réinitialisez l'appareil en le débranchant pendant quelques minutes.

La SAUTER SVH 90 JF1 peut-elle être utilisée à l'extérieur ?

Non, la SAUTER SVH 90 JF1 est conçue uniquement pour un usage intérieur. Ne l'utilisez pas à l'extérieur pour éviter d'endommager l'appareil.

Comment éviter les brûlures lors de l'utilisation de la SAUTER SVH 90 JF1 ?

Utilisez toujours des gants de cuisine ou des maniques pour manipuler des plats chauds. Ne touchez pas les surfaces chaudes de l'appareil sans protection.

Où trouver des pièces de rechange pour la SAUTER SVH 90 JF1 ?

Les pièces de rechange peuvent être commandées directement auprès du service client de Sauter ou chez des revendeurs agréés.

MODE D'EMPLOI SVH 90 JF1 SAUTER

Nous cuisinons si bien ensemble

GUIDE D'UTILISATION

Lave-Vaisselle

fauter

Vou venez d'acquerir un lave-vaiselle SAUTER et nous vous en remercions.

C'est pour vous que nous avons concu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.

Votre nouveau lave-vaisse SautER s'integrera harmonieusement dans voitre cuisine et alliera parfaitement facilite d'utilisation et performances de lavage et sechage.

Voutrouvez également dans la gamme des produits SAUTER, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes et de réfrigérateurs intégrables, que vous pourrezCOORDner à votre nouveau lave-vaiselle SAUTER.

Bien entendu, dans un souci permanent de satisfaire le moyen possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.sauter-electromenager.com où vous trouvez nos dernières innovations ainsi que des informations utiles et complémentaires.

SAUTER

Nous cuisinons si bien Ensemble

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mesure votre apparéil en marche, veuilles lire attentivement ce guidé l'élaisation afin de vous familiariser plus rapidement avec son fonctionnement.

www.sauter-electromenager.com

SOMMAIRE

1/ A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 4
  Protection de l'environnement 5
  Lavage economique et ecologique 5

2/ DESCRIPTION DE VOTRE APPAREIL

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande 7

3/INFORMATIONS

• La durete de l'eau en France 8

4/ A FAIRE AVANT LA PREMIERE UTILISATION

• Mesurez la durée de l'eau et besoin du détergent 9
  Tableau de durée 9

5/ PRODUITS LESSIVIELS ET REGLAGES DE L'ADOUCISSEUR

Pour les produits classiques 10
Pour les produits multifonctions : l'option "Tout en 1" 11

6/ CHARGEMENT DU SEL REGENERANT

7/ CHARGEMENT DU PRODUIT DE RINÇAGE

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

Le panier inférieur 14
Le panier supérieur 15

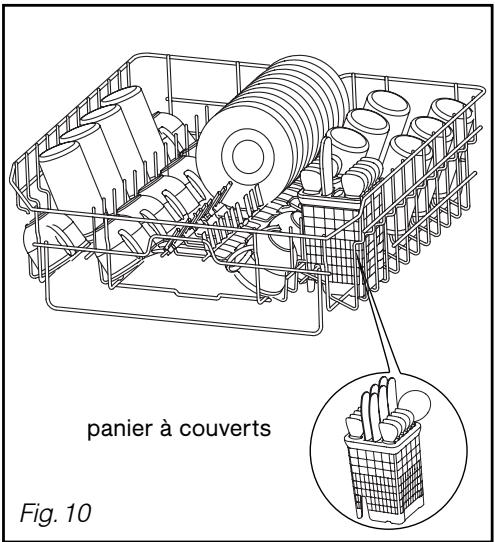

Le panier à couverts 16

9/ LES SECURITÉS DE VOTRE LAVE-VAISSELLE

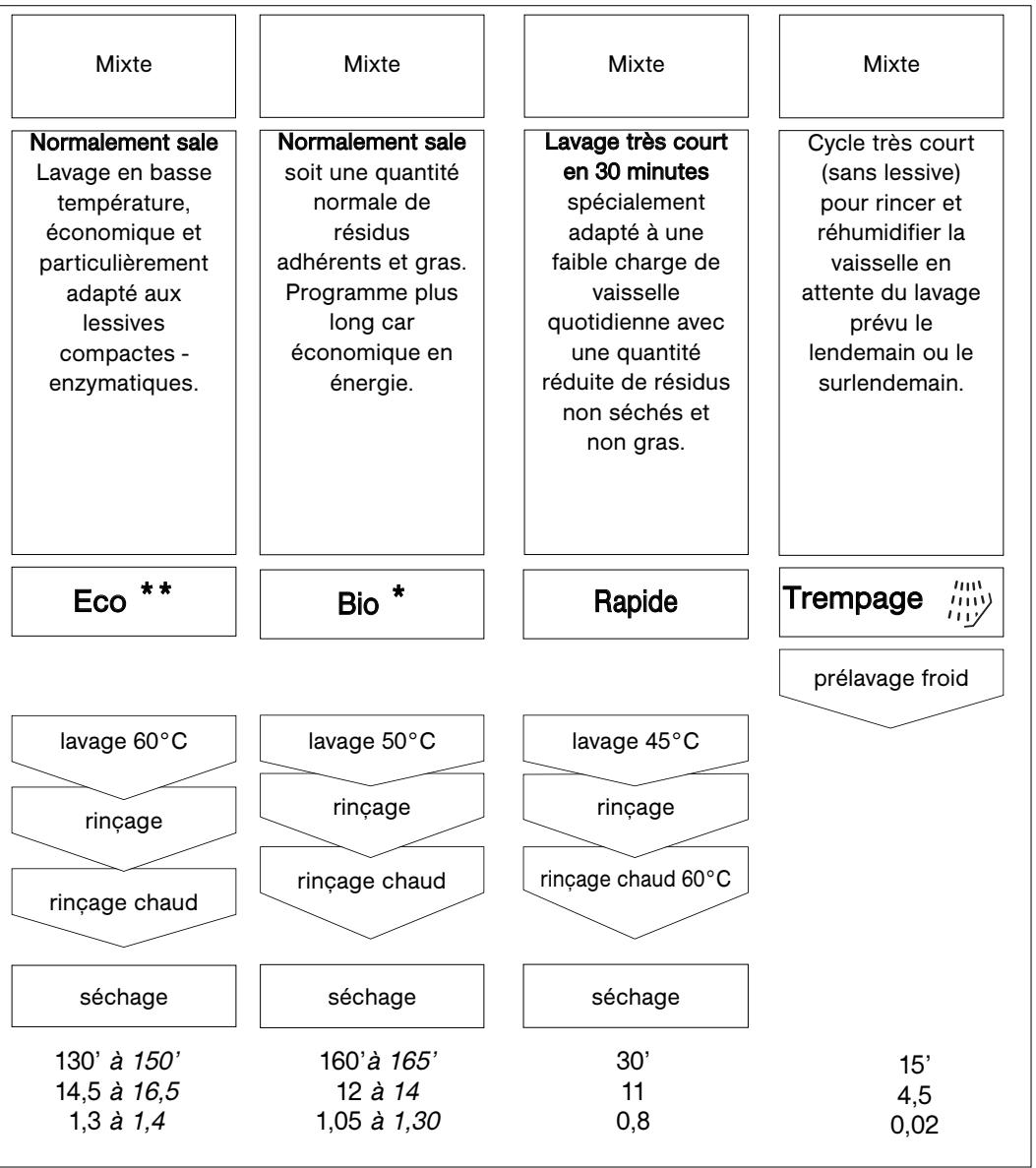

10/ LES PROGRAMMES DE LAVAGE

11/ LA PROGRAMMATION

Départ immédiat d'un programme 20
L'option "heures creuses" 20
Lancement d'un programme en "heures creuses" 21
- Départ différé d'un programme 21
- Fin, Annulation d'un programme. Arrêt de l'appareil 21
- Réglage du signal sonore 21

12/ NETTOYAGE DE VOTRE APPAREIL

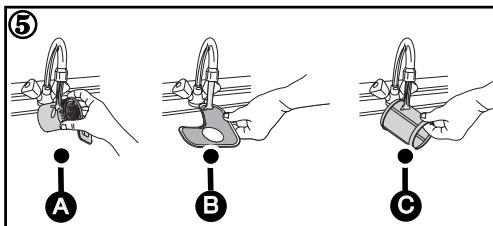

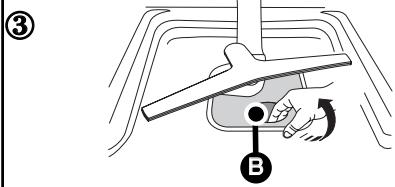

• Nettoyage des filtrés à déchets 22

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

14/ SERVICE APRÈS-VENTE

Interventions 29
- Relations consommateurs 29

1/ A L'ATTENTION DE L'UTILISATEUR

Important : Conservez ce

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

- CONSIGNES DE SECURITE

Installation

• A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez que votre apparéil n'ait pas subi de dégats pendant le transport. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
  Ne branchez jamais un apparéil endommagé. Si vous apparéil est endommagé, adressez-vous à votre revendeur.
• Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
• Pendant toute la durée de l'installation, le lavevaisselle doit être maintainu débranché du secteur.
• Les données de branchements électriques indiquées sur la plaque signalétique de votre(AP)appareil, et celles du secteur doivent correspondre.
• Une fois votre apparéil installé, la prise doit rester accessible.
• Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés.
  -Votre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
• Les parois du lave-vaisselle ne doivent eneldom cas etre percees.

- Sécurité des enfants

• Cet apparéil doit être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
• Eloignez les jeunes enfants de l'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrémement dangereux s'ils sont ingérés. Evitez le contact avec la peau et les yeux. Assurez vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'àu moment de démarrer le programme de lavage.
• L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permette pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
• ÀpRES avoir déballé votre apparéil, laissez les emballages hors de portée des enfants.
  Tenez tous les matériaux d'emballage hors de portée des enfants (ex.: sacs en plastique, polystyrene etc.) car ils peuvent etre dangereux pour les enfants:Risque d'etouffement.

- Utilisation

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimétaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• N'utilisez que des produits spécialement concus pour votre lave vaisselle (Sel adoucissant, Detergent et produit de rincege).

1/ A L'ATTENTION DE L'UTILISATEUR

• Evitez dans la mesure du possible d'ouvrir la porte du lave-vaiselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlan te ou de l'eau chaude pourrait vous éclabousser. Le lave vaiselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immidiatement le fonctionnement de l'appareil.
• N'utilisez jamais de dissolvants chimiques dans votre apparéil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre apparéil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre apparéil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre apparéil avant toute intervention technique.
• Evitez de placer votre apparéil à proximé immediate d'un apparéil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage d'à la chaleur;
• N'introduisez pas dans votre lave-vaiselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retire une piece de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre apparéil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matériaux recyclables. Il est donc marquéde ce logo afin de vous indiquer que dans les pays de l'Union Européenne les apparéilsusages ne doivent pas être melangés avec d'autres déchets. Le recyclage des apparéilsqu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques et

électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparèils usages les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE ÉCONOMIQUE ET ÉCOLOGIQUE

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisse à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaisse et en fonction de son degré de salissures.
• Evitez les surdosages de détergents, de Sel régénérant et de liquide de rincage. Observe les recommendations inscrites dans ce guide (pages 9 à 13) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir pages 10-11).

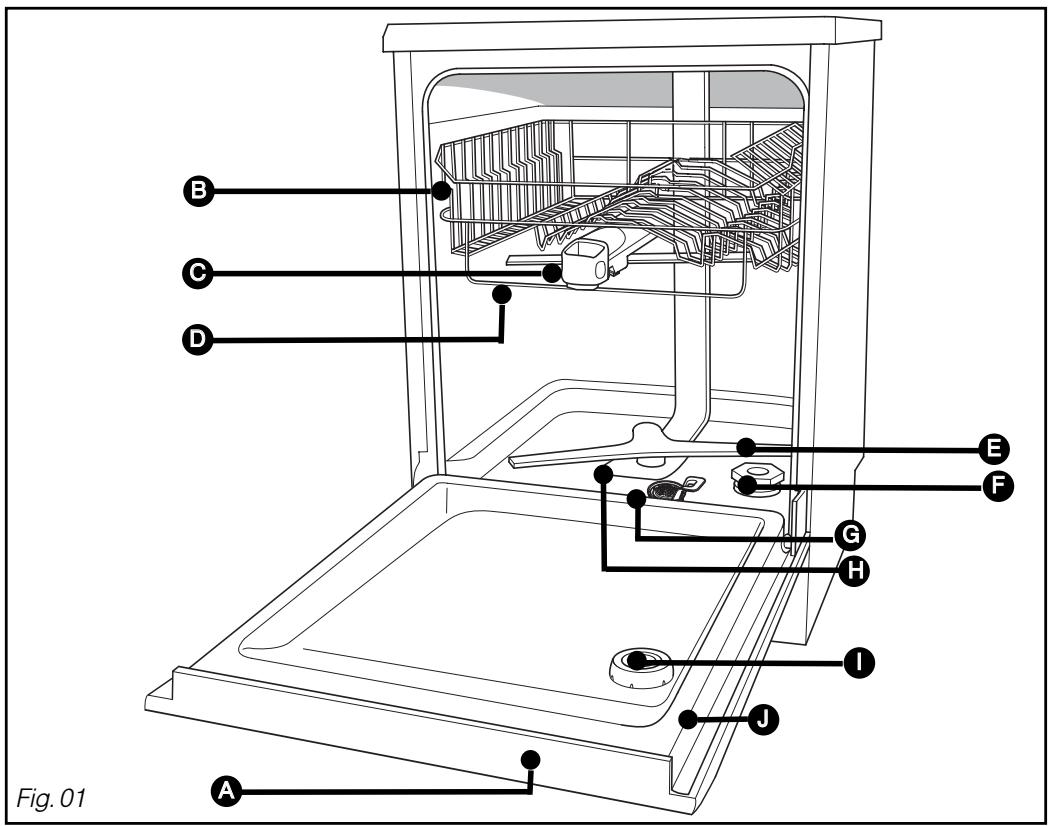

- PRESENTATION GENERALE DU LAVE-VAISSELLE

A Bandeau de commande

F Réservoir à sel régénérant

Panier supérieur

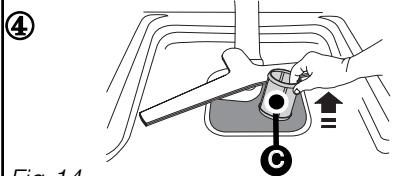

C Filtre à déchets

Distributeur de produits de lavage

Filtre principal

Fil gabarit anti-blocage

Distributeur de produit de rençage

3 Bras d'aspersion inférieur

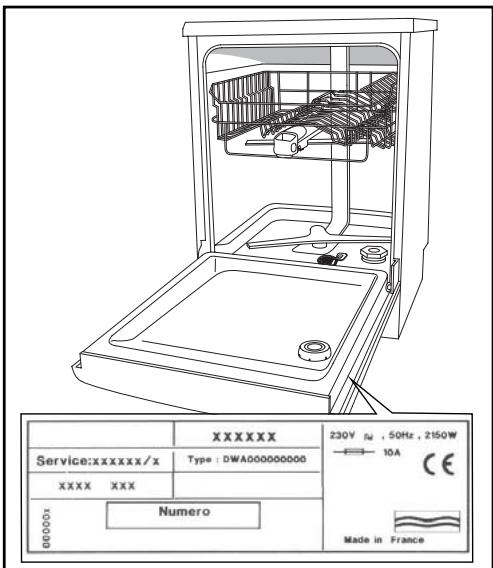

Plaque signalétique (Réf. S.A.V)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences des et d'équipements peuvent apparaître entre votre apparéil et les descriptions générées.

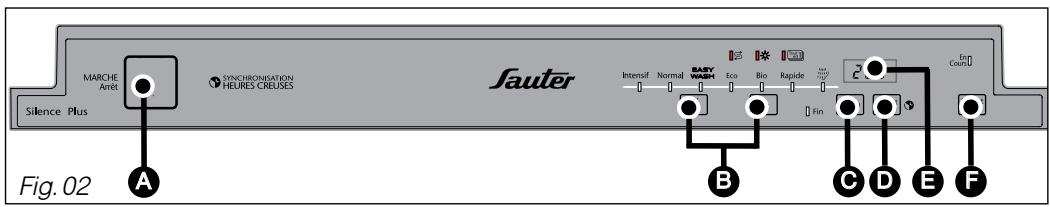

- PRESENTATION DU BANDEAU DE COMMANDE

A "MARCHE - Arret":

Appuyez sur cette touche pourmettre l'appareil sous tension.

Choix d'un programme :

Appuyez sur l'une ou l'autre touche pourCHOISIR VOYRE PROGRAMME.

Menu:

• Menu de réglage de l'adoucisseur. (Reportez-vous au § 5 / Produits lessiviels et réglage de l'adoucisseur).
• Menu de réglage du signal sonore. (Reportez-vous au § 11 / La programmation).

Choix d'un lavage en Départ différé ou en synchronisation "Heures Creuses".

L'écran : vous indique le réglage de l'adoucisseur, la durée et le temps restant du programme.

F DÉPART/Annulation:Appuyez brie-vement sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une selection ou un programme en cours maintenez cette touche appuyée pendant 3 secondes.

Lesvoyants:

En cours

allumé : indique que le programme est en cours.

$ : Sel

allumé : indique le manque de sel régérencer.

Liquide de rincage :

allumé : indique le manque de produit de rincege.

Tout1en1

allumé : indique que votre lave-vaisse est réglé pour utiliser les pastilles multifonction “2 3 ou 4 en1".

Un court signal sonore (bip) confirme la selection de la touche, à l'exception de la touche "Marche Arrêt".

3/INFORMATIONS

Important : Pour que vo

Pour que vous laveVAisselle youdonsun résultat de lavage et de sechage impeccable et sans trace, vous nevez bien le regler,grace au systeme d'adoucissement de I'eau qui fonctionne avec du sel regenerant.

LA DURETE DE L'EAU EN FRANCE

Légende	Dureté	hydrotimétique (TH) en degré français (°F)	adoucissement
	faible	TH < 15°F	non indispensable
	moyenne	15-40°F	sousaitable
	forte	40-55°F	recommandé
	très forté	55-70°F	indispensable

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels mineraux, certains mineraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire plus elle est dite «dure».

Selon la durée d'eau de votre ville, utilisez les produits les derniers adaptations.

• Il existe plusieurs types de produits. Comment désirir ?

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.:

① Le produit de lavage pour un nettoyage parfait de la vaiselle (poudre, liquide ou tablettes standards).
② Le Sel regénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave vaisselle.
③ Le liquide de rincege pour faciliter le sechage et eliminer les traces de goutte d'eau.

Important :

N'utilise enaucun cas de liquide pourvaisselle à la main.

Pour un comport d'utilisation, et dans certaines conditions de durée d'eau seulement < 25^ , les pastilles multifonction peuvent rendre superflue l'utilisation de liquide de rincege et ou de sel.

• Les "2 en 1" contiennent des détergents, du liquide de rincage ou un agent faisant fonction de sel.
• Les "3 en 1" contiennent des détergents, du liquide de rincage et un agent faisant fonction de sel.
• Les "4 en 1", "5 en 1", ... contiennent des additifs qui préviennent par exemple l'usure des verres de mauvaise qualité ou préviennent les risques de corrosion de l'inox.

Important :

Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute contactez le fabricant du détergent si la vaiselle est très mouillée à la fin du programme ou si des dépôts calculaires apparaissent.

4/ A FAIRE AVANT LA PREMIÈRE UTILISATION

- MESUREZ LA DURETE DE L'EAU

Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave vaisselle, ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de durété de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau.
  Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.

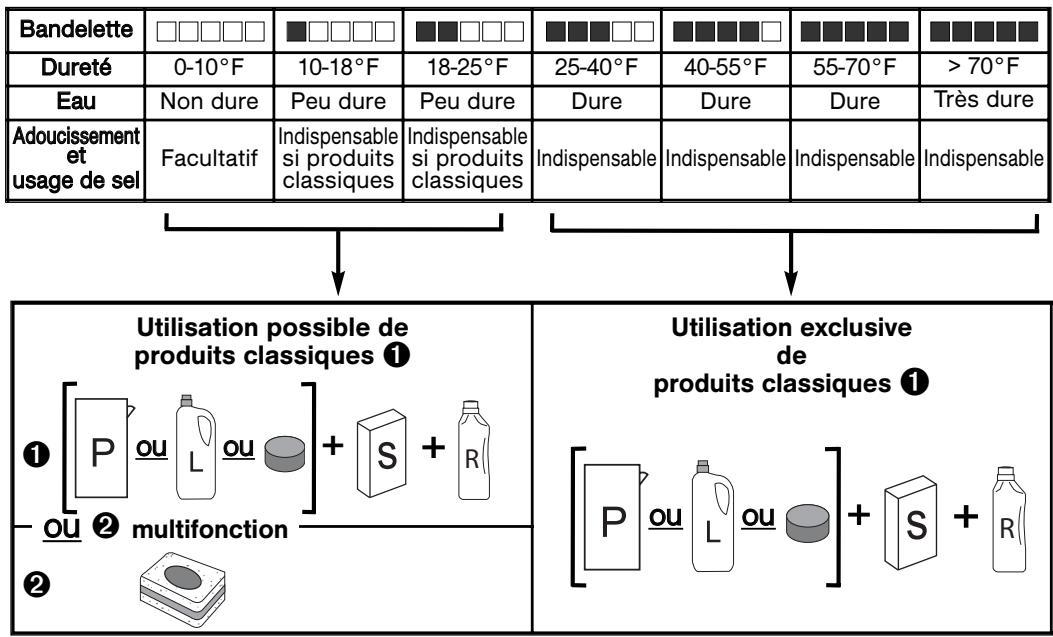

TABLEAU DE DURETE

1 produits classiques : P : détergent Poudre ou L : détergent Liquide ou pastille simple

• S: Sel régencer + R: produit de Rincage

2 produits multifonction : pastilles "multifonction"

5/ PRODUITS LESSIVIELS ET REGLAGE DE L'ADOUCISSEUR

• Voiture apparéil doit être régle spécifique pour l'utilisation des produits classiques.

- Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :

• Accédez au réglage par un appui long sur "Menu".
• l'écran affiche SEE pour vous indiquer que vous étés en mode réglage.
• Pour régler et modifier le réglage, selon la durée de l'eau, procédez par appuis courts successifs sur l'une ou
  l'autre touche l'écran vous indique le réglage H0, H1, H2 etc...
  -La validation est automatique après 10 secondes environ sans appui sur "Menu".

SEE

Menu

Bandelette	□□□□□	■□□□□	■■□□□	■■□□□	■■□□□	■■□□□	■■□□□
Dureté	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
	0-1 mmol/l	1-1.8 mmol/l	1.8-2.5 mmol/l	2.5-4 mmol/l	4-5.5 mmol/l	5.5-7 mmol/l	>7 mmol/l
Produits classiques	H3	H1	H2	H3	H4	H5	H6

réglage sortie d'usine: HU.

Important :

Il est très important de régler correctement l'adoucisseur.

• En cas de réglage trop faible risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

- Les pastilles classiques

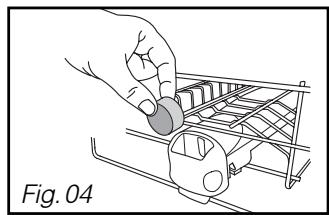

non multifonction dans le compartment extrieur (Fig 04)

ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 05)

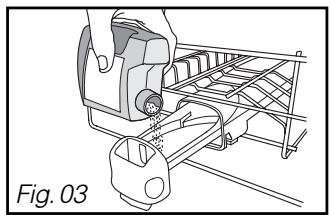

- Les poudres ou les liquides dans le tiroir du distributeur (Fig 03)

Remplissez au moins jusqu'àu repère min. pour une vaissele peu sale et maxi pour une vaissele sale, en cas de vaissele très sale et pour les programmes avec prélavage, nous vous recommendons d'ajouter 5 g de lessive (une cuillere à dessert) dans la cuve de votre lave-vaissele conformément au tableau des programmes.

Important : Conservece ce

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.

N'utilisez que des produits spécialément concus pour lave-vaisselle.

5/ PRODUITS LESSIVIELS ET REGLAGE DE L'ADOUCISSEUR

POUR LES PRODUITS MULTIFONCTION:L'OPTION

• Voiture apparéil peut être régle spécialément pour l'utilisation des produits multifonction dans le cas d'une durée d'eau < à 25°F ou < à 2,5 mmol/l.

Conseil :

Pour比较好 à la diversité des produits multifonctions, l'option [Tout en] de votre lave-vaisse propose deux réglages possibles, accessibles par le Menu.

«séch'net» renforce le résultat de séchage en cas de performance moindre du produit multifonction de type “2 en 1”, “3 en 1” ou “4 en 1”.
«Transparence éclats» vous permet de privilégier la brillance de la vaisse quel que soit le type de produit multifonction utilisé.

Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :

• Accédez au réglage par un appui long sur "Menu".
• L'écran affiche SEE pour vous indiquer que vous étés en mode réglage.
• Pour utiliser les pastilles multifonction vous devez seLECTIONner le réglage H0 ou H1 ou H2, selon la durée de l'eau.

- Procedez eventuèlement au réglage de l'options

Pour cela procedez par appuis successifs sur l'une ou l'autre touche

[out] : (voyant eteint) désactive la fonction "Tout en 1".
- [ Tout] : (voyant clignotant) Activation de la fonction "Tout en 1" avec le réglage "Transparence Eclats".

"Transparence Eclats" you permit de privilégier la brillance de la vaisse.

• [ [out] en ] : (voyant allumé) Activation de la fonction "Tout en 1" avec le réglage "Sèch net".
  "Sech net" renforce le résultat de séchage en cas de performance moindre.
• La validation est automatique après 10 secondes environ sans appui sur "Menu".

Bandelette	□□□□□	□□□□□	□□□□□
Dureté	0-10°F	10-18°F	18-25°F
	0-1mmol/l	1-1.8 mmol/l	1.8-2.5 mmol/l
Produits multifonction Fonction désactivée	H3 Tous 1 es1	H1 Tout en 1	H2 Tout en 1
Produits multifonction "Transparence Eclats"	H3 Tous 1	H1 Tout en 1	H2 Tout en 1
Produits multifonction "Séch'net"	H3 Tous 1 en 1	H1 Tout en 1	H2 Tout en 1

Important :

Le réglage produits multifonction permet de désactiver levoyant d'alerte de sel sur H0 et "Tout en 1".

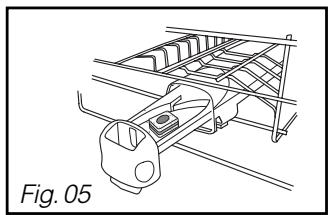

- Le chargement de la pastille multifonction

Pour facilitier le chargement de la lessive, le distributeur est situé en face avant du panier supérieur, Il est compatible avec tous les produits recommendés pour lave vaisse.
- Disposez la pastille dans le compartmentement extérieur (Fig 04 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig 05 page précédente).

-Fermezledistributeur.

6/ CHARGEMENT DU SEL REGENERANT

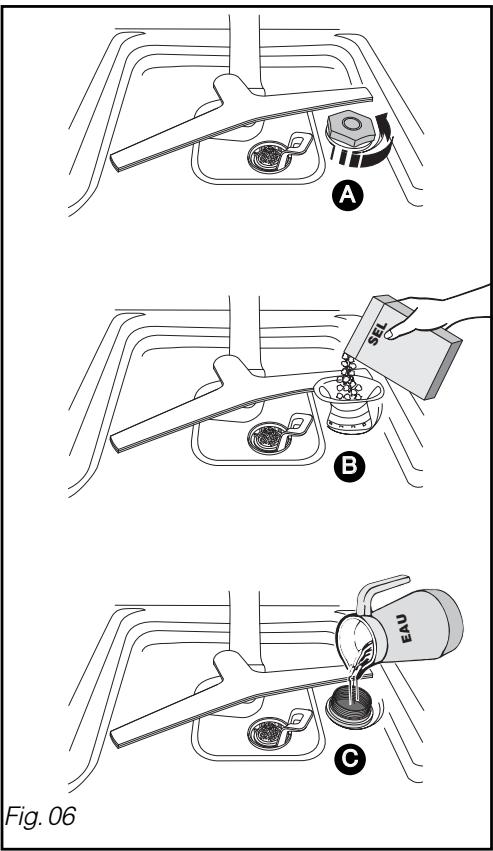

Le chargement du sel regénérant (Fig. 06)

Important :

Utilisez du sel regénérant spécial lave-vaisselle, n'utilisez enaucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre apparéil.

A Dévissez et enlevez le bouchon du réservevoir de sel.
Remplissez le réservoir avec du sel regénérant spécialement concu pour lave-vaisse. Utilisez l'entonnoir livre avec votre lavevaisselle.
La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

- Repréage du niveau de sel régéné rant:

Il s'éclaire lorsqu'il faut ajouter du sel. ÀpRES un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.

Important :

En cas de débordement du sel, il est recom-mandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Revissez bien à fond le bouchon du réservoir.

7/ CHARGEMENT DU PRODUIT DE RINCAGE

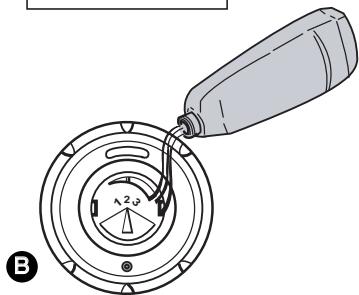

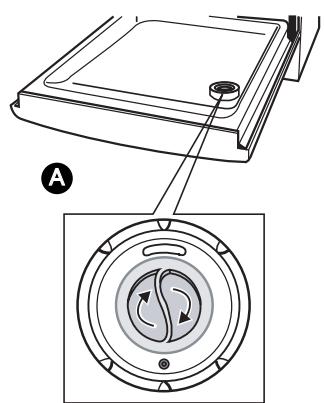

Le produit de rençage (Fig. 07)

Important :

Utilissez du produit de rençage spécial lavevaisselle qui vous permettra d'obtenir unevaisselle seche et brillante.

Remplissez le réservoir de produit de la mise en service jusqu'à affleurer le levier de réglage.

Le réglage d'origine est 2.

Après quelques cycles et en cas de mauvais séchage ou de traces, nous vous conseillons d'augmenter le réglage en tournant le levier (fig 07) sur la position 3.

• Refermez bien à fond.

Conseil :

La position 1 réduit la consommation de produit de rincege et peut être suffisante pour votre usage.

• Repérage du niveau de liquide de rincege :

Il s'éclaire lorsqu'il faut ajouter du produit.

Important :

En cas de débordement du produit sur la porte lors du replissage, épongez l'excess pour éviter la formation de mousse.

Fig. 07
Levier de réglage

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELL

Très important :

Vaisse non appropriée pour le lavage en machine

• Les planches à découvert en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étained et en cuivre,
  -La vaiselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisse, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

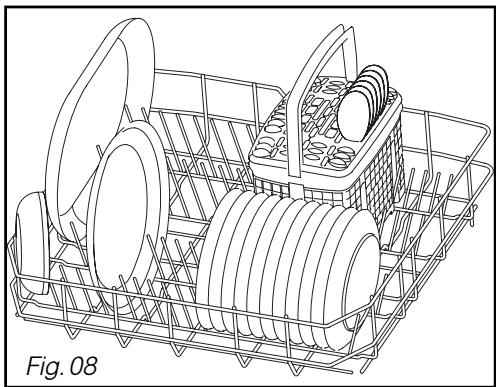

- LE PANIER INFÉRIEUR

Disposez votre vaisse de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poèles de grand diamètre sur les côtés.

Evitez d'intercaler, d'acceler et de superposer les assiettes plates et creuses. (Fig. 08)

Les picots rabattables facilitent le rangement de vos grands recipients. (Fig. 09) (selon modulo).

Conseil :

Lorsque you rentrez le panier inférieur vérifie qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Déchéancement de la vaisselle

Videz d'abord donne panier inférieur pour éviter de faire tomber d'eventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

Ce panier est destiné plus particulièrement à receivevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisse de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Vouspouvezrangeregalementtasses,louchesetc...surlesupportsescamotables (Fig.10)

Conseil :

Orientez le creux des verres, des tâtes bols vers le bas.

- Réglage en hauteur du panier supérieur

(selon modele)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 11)

① Réglage en POSITION HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

② Réglage en POSITION BASSE :

Soulevez vous panier à fond des deux côtés pour déverrouiller et raccompagne le ensuite jusqu'à la position)basse.

Important :

Vérifié que le réglage des deux glissières est à la même hauteur : panier à l'horizontale.

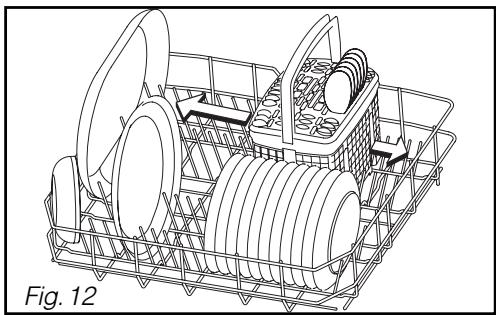

Le panier a couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pieces de vaisselle (Fig. 12).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est régliable, selon modele).

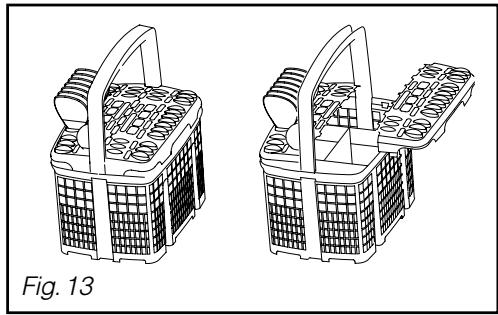

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 13)

Pour un lavage et un séchage optimum, utilise ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

Important :

Pour des raisons de sécurité nous recommendons de-disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Evitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

9 / LES SECURITES DE VOTRE LAVE-VAISSELL

- La sécurité anti-debordement

Ce système active automatiquement la pompé de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

- La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

- Affichage en cas d'anomalies

L'écran affiche le code de l'anomalie : reportez-vous au tableau page 24.

TABLEEAUDESPROGRAMMES

Type de vaisse : - porcelaine, casse- roles, couverts, ver- res, etc...	Résistante	Mixte	Mixte
Quantité, type, état des résidus alimentaires.	Très sale. Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin, sauce etc..	Normalement sale soit une quantité normale de résidus adhérents et gras.	Détection automatique du degré de salissure. Optimise les résultats en privilégiant les économies d'énergie.
Programmes	Intensif	Normal	EASY WASH
Déroulement du programme.	prélavage chaud	prélavage	prélavage
	lavage 70°C	lavage 60°C	lavage 55/65°C
	rinçage	rinçage	rinçage
	rinçage chaud	rinçage chaud	rinçage chaud
à titre indicatif	séchage	séchage	séchage
Durée en min. eau (l) énergie (kWh)	120' à 140'	90' à 120'	100' à 130'
	14,5 à 16,5	14,5 à 16,5	14,5 à 16,5
	1,7 à 1,8	1,4 à 1,6	1,4 à 1,6

Ces valeurs se référent :
- à des conditions normales d'utilisation avec des produits séparés (détergents, sel, produit de rincage).
- à des conditions d'utilisation de produits multifonction seulement.
Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rincage et la tension de l'alimentation.

10/LES PROGRAMMES DE LAVAGE

Programmes préconisés :

* EN50242

Consultez le tableau des programmes, pages precedentes, pour déterminer celui dont vous ave besoin selon le type de vaisselle, la quantité et l'état des résidus alimentaires.

- Mise en marche de l'appareil

Appuyez sur la touche "MARCHE/Arret"

pourmettre l'appareil sous tension.

Départ immédiat d'un programme

Choisissez voire programme en appuyant sur l'une ou I'autre touche B

Levoyantassociauprogramme s'allume.

L'afficheur indique la durée du programme.

Appuyez sur "DéPART" F, refermez la porte, le programme commence.

Durée du programme

Temps restant du programme

Fin du programme

Le temps se décompte au fur et à mesure du déroulement du programme. L'afficheur indique le temps restant du programme

Un court signal sonore (bip) confirme la selection de la touche, à l'exception de la touche "Marche Arrêt".

L'OPTION HEURES CREUSES

SYNCHRONISATION

Heures Creuses

Votre lave-vaiselle est concu pour détecter automatiquement le signal EDF heures creuses.

En seLECTIONnant cette optionYOUR lave-vaiselle demarrera automatiquement la nuit, sur la plage horsaire la plus favorable pour les économies d'énergie.

- Recherche de la période "Heures Creuses"

Cette phase est activée à la première mise sous tension.

Votre lave-vaisse vérifie si le système des heures creuses est disponible sur le réseau électrique. Pendant cette phase qui peut durer 24 heures maxi, toutes les autres fonctions de votre lave-vaisse sont utilisables.

11 / LA PROGRAMMATION

- Lancement d'un programme en "Heures Creuses"

Choisissez voire programme en appuyant sur l'une ou I'autre touche de programme B

Appuyez sur la touche "Départ différé". L'afficheur indique HC (dans le cas d'heures creuses disponibles).

Validez en appuyant sur "DéPART".

Refermez la porte.

Le programme démarrera à la réception du signal "d'Heures Creuses".

Attente départ programme en heures creuses

Temps restant du programme

Fin du programme

Départ différé d'un programme

Programmez le départ différé, d'heure en昼夜 (1 H à 12 H), en appuyant sur la touche "Départ Différé" D

Attente Départ différé

2H

Validate en appuyant sur "DéPART" F.

Refermez la porte.

L'écran décompte d'heure en heures jusqu'àu départ du programme.

- Fin d'un programme

Levoyant“Fin”clignote15minutesavantla fin duprogramme.

L'écran affiche E D levoyant fin est allumé "fixe".

Fin du programme

- Réglage signal sonore

Le réglage permet d'activer ou de désactiver le bip en fin de programme.

• Accédez au réglage par un appui long sur "Menu" jusqu'à entendre un double signal sonore (bip long). Sélectionnéz votre choix en appuyant sur la touche "Départ différé" D:

• bip activé : un signal sonore se fait entendre et levoyant "Fin" clignote, l'écran affiche "biP".

• bip désacté : aucun signal sonore et levoyant “Fin” est étèint.

La validation est automatique, après 10 secondes environ.

Annulation d'un programme

A tout moment il est possible d'annuler un programme en appuyant sur la touche "Départ Annulation" pendant quelques secondes.

- Arrêt de l'appareil

Lorsque que le programme est terminé, appuyez sur la touche "Marche Arrêt" A.

12 / NETTOYAGE DE VOTRE APPAREIL

- NETTOYAGE DES FILtres A DECHETS

Le système de filtration est composé de plusieurs éléments :

A-Le filtré à déchets.
B - Le grand filtré principal.
- Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulierement pour obtenir un résultat de lavage optimal.

Actions:

1 Avant le demontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orienter le moulinet comme sur le dessin. (Fig. 14)

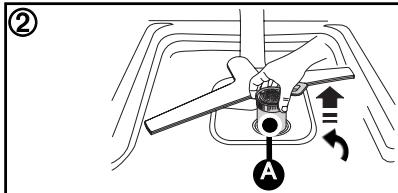

② Dévissez d'un quart de tour le filtré à déchets puis le retirer A
③ Retirez le filtré principal B
4 Retirez le tamis micro filtré

Nettoyez soigneusement les filtres A, B et C sous I'eau courante. (Fig. 15)

Remontage :

Procedez dans l'ordre inverse en positionnant les filtres C B puis A.

Important :

N'oubliez pas de verrouiller le filtré à déchets en le tournant d'un quart de tour bien à fond.

A

B

C

Fig. 14

Fig. 15

12 / NETTOYAGE DE VOTRE APPAREIL

Périodiquement

Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien sans vaisse pour éliminer tout dépôt évientuel, avec un produit de nettoyage spécial lave-vaisse vendu dans le commerce.

Important :

Conserve ce produit hors de portée des enfants.

- Arrêt prolongé

Nettoyez complètement votre lave-vaiselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaisselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, éponges metalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuezAAPARAVANT un programme de trempage.

- Entretien courant

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appeareils électroménagers et de vos cuisines.

Vou les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

- RECAPITULATIF DES DEFAULTS

d01 : défaut d'alimentation eau (robinet)	d07 : défaut Débordement / Antifuite
d02 : défaut vidange	d08 : défaut de distribution arrosage
d03 : défaut de chauffage	d11 : défaut capteur de pression
d04 : défaut température	d12 : défaut replissage (détction entrée eau)
d05 : défaut moteur	d13 : défaut de chauffage
d06 : défaut moteur	d14: défaut d'installation : mauvais raccorde- ment vidange ou débit et robinet insuffisant.

Conseil :

Lorsqu'un des defaults ci-dessus est survenu et en cas d'applé à un dépannreur, n'oubliez pas de lui communiquer le message affché (d01, d02....) afin de lui faciliter la tâche.

A LA MISE EN SERVICE

Problème	Causes possibles	Que faire?
La portè retombe lourdement à l'ouverture (modèle intégrable)	- ressorts de portè pas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La portè ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable)	- ressorts de portè trop tendus.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un pan-neau bois (panneau agglo si provisoire), et régler les res-sorts.
La portè "accroche" à la ferme-ture	- appareil bancal	- réglez les pieds.
	- portè mal centrée par rapport à la cuve.	- recentrer en réglient les pieds AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côte puis l'autre.
Petite fuite autour ou sous l'ap-pareil(déplacer l'appareil pour mistriclocaliser la fuite)	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
	- fuite provenant de l'appareil.(cf tableau défaut 07).	- fermer l'arrivée d'eau et appe-ler un technicien.
Petite fuite à la portè	- appareil bancal, pas de niveau.	- ajuster les pieds régables.
	- portè mal centrée par rapport à la cuve.	- régler les pieds AR

13 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

- LES VOYANTS

Problème	Causes possibles	Que faire?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessiter pas de sel, le voyant reste allumé en permanence.
Lesvoyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche départ, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

- LIE À LA PROGRAMMATION, AFFICHAGE

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économies en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délai de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour ali- menter tous les apparciels en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bou- tondépart. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise etfuseible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.

13 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

Problème	Causes possibles	Que faire?
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas(cf tableau défaut 02).	- opercule sur siphon d'évier non retirer. - tuyau vidange coudé. - filtres totalement obstrués. - pompé bloquée.	- prisoner l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien.
L'appareil est bloqué(cf tableau défaut 14).	- installation de vidange non conforme : vidange trop basse ou tuyau trop enforcé. - syphonyne : l'appareil vidange en même temps qu'il remplit.	- respecter les cotes d'installa-tion de la canne de vidange.

MAUVAIS RÉSULTAT DE LAVAGE

Problème	Causes possibles	Que faire ?
Traces alimentaires, redépositions, "grains de sable" dans lesverres	-VAISSELLE MAL-disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).-moulinet supérieur bloqué par couvert, plat..-filtre mal verrouillé se soulèvependant le lavage.-tamis microfiltre encrassé.-Une ou plusieurs ouïes demoulinet bouchées.	- Bien ranger la VAisselle, utiliser les zones et accessoires les mieux adaptations à chaque type de pieces(voir notice).-vérifier libre rotation du moulinet(fil gabarit), régler le panier en position haute si besoin.-vérifier placage et verrouillage du filtre (le tourner "à fond"vers la droite).-démonter et nettoyer tous les filtres(à l'eau tiège),y compris le tamis(1 fois par mois).-démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net(n'utilisez aucun ustensile qui pourrait déterminer les ouïes).Remonter le moulinet.
Traces graisseuses	- dose lessive trop faible, les-sive peu performante, produitéventé.-programme mal adapté(trop BASSE T°,durée trop courte).	- augmenter la dose, essayer une autre dessive.-choisis programme avec tem-pérature supérieure.

13 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

MAUVAIS RÉSULTAT DE LAVAGE...

Traces blanches identities natures des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant éteint = OK).
	- traces de sel (gout salé sur vaisselle).	- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identities natures des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme mistrés-adapté avec une température plus élevé.
	- si vous utilisez un produit mul-tifonction.	- utilisez l'options "4 " en 1" (selon modele).
Traces de coulures ou goutes sur verres	- manque produit de rinceage ou dose insuffisante.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à posi-tion supérieurie.
	- produit de rinceage périmé ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modele).
Traces séchéées sur verres, net- tete insuffisante.	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modele).

MAUVAIS FONCTIONNEMENT

Problème	Causes possibles	Que faire?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et netoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lave-vaisselle.
Traces de rouille sur inox	- qualité inox (couteaux particulier) non adaptations au lavage en machine.	- utiliser couverts "special lave-vaisselle". - vérifieronne fermeture du bouchon pot à sel.

MAUVAIS RÉSULTAT DE SÉCHAGE

Problème	Causes possibles	Que faire?
Nombres gouttes sur les verres	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisse en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi-égiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement(l'isolation phonique renforce le phénomène).

14 / SERVICE APRÈS-VENTE

- INTERVENTIONS

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16)

Fig. 16

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachéées certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs SAUTER BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

^* tarif en vigueur à la date d'impression du document.

• Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy, 5/7 avenue des Béthunes, 95 310 Saint Ouen L'Aumone SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.
