Concert 288 - Microphone SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système micros baladeurs sans fil UHF à deux canaux
Marque	Samson
Modèle	Concert 288
Dimensions du récepteur CR288	210 x 125 x 44 mm (8.25 x 4.9 x 1.75")
Poids du récepteur CR288	450 g (0.99 lb)
Dimensions de l'émetteur CH288	260 x 54 mm (10.23 x 2.1")
Poids de l'émetteur CH288	218 g (0.48 lb)
Dimensions de l'émetteur CB288	96 x 62 x 18.5 mm (3.75 x 2.44 x 0.75")
Poids de l'émetteur CB288	93 g (0.2 lb)
Alimentation du récepteur	15 V CC, 300 mA (adaptateur secteur fourni)
Alimentation des émetteurs	2 piles AA (LR6), autonomie jusqu'à 8 heures
Portée	Jusqu'à 90 m (300 ft) en visibilité directe
Nombre de canaux	16 par récepteur (canaux 0-9, A-F)
Technologie	True Diversity, calage du timbre et coupure micro automatique
Réponse en fréquence audio	50 Hz - 15 kHz
Gamme dynamique	> 100 dB (pondération A)
Rapport signal/bruit	> 85 dB
Sorties audio du récepteur	1 sortie mixage non balancée (1/4"), 2 sorties balancées (XLR)
Entretien	Nettoyer avec un chiffon sec ; ne pas exposer à l'eau ; confier les réparations à un technicien qualifié
Sécurité	Respecter les consignes électriques, ne pas ouvrir l'appareil, utiliser l'adaptateur fourni
Accessoires inclus	Adaptateur secteur, câble audio 1/4" vers 1/4", kit de montage en rack, manuel d'utilisation
Configurations disponibles	Système à deux micros baladeurs, Pro Combo, Combo tout-en-un, Système de présentation

FOIRE AUX QUESTIONS - Concert 288 SAMSON

Comment synchroniser l'émetteur et le récepteur ?

Placez l'émetteur à 15-30 cm du récepteur, fenêtre infrarouge face à l'émetteur IR, puis maintenez enfoncé le bouton SELECT correspondant (CH A ou CH B) jusqu'à ce que le témoin READY s'allume.

Que faire si le témoin READY ne s'allume pas ?

Vérifiez que l'émetteur est allumé, que les piles sont correctement installées et que la lentille IR est dégagée. Réessayez la synchronisation.

Comment régler le volume du récepteur ?

Tournez le bouton VOLUME correspondant (CH A ou CH B) dans le sens horaire pour augmenter le niveau. La position '10' correspond au gain unitaire.

Quelle est la portée maximale du système ?

La portée peut atteindre 90 mètres (300 pieds) en visibilité directe, sans obstacles entre l'émetteur et le récepteur.

Comment changer le canal de fonctionnement ?

Appuyez brièvement sur le bouton SELECT pour parcourir les canaux (0-9, A-F). Utilisez la synchronisation infrarouge pour régler l'émetteur sur le même canal.

Que faire en cas de bruit ou d'interférences ?

Changez de canal sur le récepteur et resynchronisez l'émetteur. Éloignez les sources d'interférences (téléphones, éclairages, ordinateurs).

Comment installer le récepteur dans un rack ?

Fixez les poignées de rack fournies, glissez le récepteur dans le rack et fixez-le avec des vis adaptées (non fournies). Pour deux récepteurs, utilisez la pièce de raccordement centrale.

Quelles piles utiliser et combien de temps durent-elles ?

Utilisez deux piles AA alcalines standard. L'autonomie est d'environ 8 heures. Les piles rechargeables Ni-Cad peuvent être utilisées mais offrent une autonomie moindre (environ 4 heures).

Comment nettoyer le matériel ?

Utilisez un chiffon sec et propre. N'utilisez pas de liquides, de sprays ou de solvants. Ne nettoyez pas l'intérieur.

Que faire si l'émetteur ne s'allume pas ou si le témoin est rouge ?

Vérifiez l'orientation des piles et remplacez-les si nécessaire. Assurez-vous que le bouton Marche/Arrêt est maintenu enfoncé jusqu'à l'allumage du témoin vert.

MODE D'EMPLOI Concert 288 SAMSON

Consignes de sécurité importantes

Attention RISQUE d'électrocution ! NE PAS OUVRIR !

MISES EN GARDE : POUR DIMINUER LE RISQUE D'ELECTROCUTION, NE PAS RETIRER LE CACHE (OU A L'ARRIERE). CE MATERIEL NE COMPORTE PAS DE PIECES SUSCEPTIBLES D'ETRE REPAREES PAR L'UTILISATEUR. CONFIEZ TOUTES LES INTERVENTIONS D'ENTRETIEN A DES TECHNICIENS DE S. A. V. QUALIFIE.

Le triangle équilatéral renfermant un éclair terminé par une flèche a pour but d'alerter l'utilisateur sur la présence d'une "tension dangereuse" non isolée à l'intérieur du boîtier de l'appareil qui peut être d'une valeur suffisante pour présenter un risque d'électrocution.

Le triangle équilatéral renfermant un point d'exclamation a pour but d'alerter l'utilisateur sur la présence de consignes d'utilisation et de maintenance importantes dans la documentation jointe à l'appareil.

Avertissement

POUR PREVENIR L'INCENDIE OU L'ELECTROCUTION. NE VOUS SERVEZ DE CETTE PRISE MALE AVEC UNE RALLONGE, UNE PRISE FEMELLE OU AUTRE PRISE DE SECTEUR QUE SI LES LAMES PEUVENT ETRE ENFONCEES A FOND POUR PREVENIR LEUR EXPOSITION. POUR PREVENIR L'INCENDIE OU L'ELECTROCUTION. N'EXPOSEZ CET APPAREIL NI A LA PLUIE, NI A L'HUMIDITE. POUR PREVENIR TOUT RISQUE D'ELECTROCUTION, FAIRE CORRESPONDRE LA LAME LARGE DE LA FICHE MALE A LA FENTE LARGE DE LA PRISE FEMELLE, PUIS ENFONCER A FOND.

CE DISPOSITIF EST CONFORME A LA SECTION 15 DES REGLEMENTS DE LA FCC, CLASSE B. SON UTILISATION EST ASSUJETTIE AUX DEUX CONDITIONS SUIVANTES : (1) CE DISPOSITIF NE DOIT PAS PROVOQUER D'INTERFERENCES NOCIVES, ET (2) CE DISPOSITIF DOIT IMPERATIVEMENT SUPPORTER D'EVENTUELLES INTERFERENCES EN RECEPTION, Y COMPRIS CELLES QUI RISQUENT DE PROVOQUER UN FONCTIONNEMENT INTEMPESTIF. IL PEUT ETRE UTILISE A LA MAISON COMME AU BUREAU.

Si vous souhaitez éliminer ce produit, ne le mettez pas aux ordures ménagères. Conformément à la législation, le ramassage des équipements électroniques se fait séparément pour en assurer le recyclage dans les règles de l'art.

Les ménages résidant dans les 28 États membres de l'U. E., en Suisse et en Norvège peuvent déposer gratuitement leurs appareils électroniques usagés dans les déchetteries agréées ou chez un revendeur (en cas d'achat d'un appareil neuf similaire).

Pour les pays non cités, n'hésitez pas à contacter votre collectivité locale pour vous renseigner sur le mode d'élimination en vigueur.

En agissant ainsi, vous serez assuré que votre appareil sera traité, récupéré et recyclé dans les règles, prévenant ainsi les effets néfastes potentiels sur l'environnement et la santé humaine.

Consignes de sécurité importantes

1. Lire la présente notice.
2. Conserver la présente notice.
3. Respecter toutes les mises en garde.
4. Suivre les consignes.
5. Ne pas utiliser cet appareil près de l'eau.
6. Ne nettoyer qu'avec un chiffon sec.
7. Ne pas boucher les ouïes de ventilation. Installer en respectant la notice du fabricant.
8. Ne pas installer à proximité de sources de chaleur comme des radiateurs, bouches de chauffage, cuisinières ou autres appareils (amplificateurs compris) qui dégagent de la chaleur.
9. Ne pas défaire le dispositif de sécurité de la fiche polarisée ou à mise à la terre. Une fiche polarisée présente deux lames dont une plus large que l'autre. Une fiche à prise de terre présente deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche est prévue pour votre sécurité. S'il est impossible d'introduire la fiche fournie dans la prise de secteur, consulter un électricien pour remplacer la prise de secteur non conforme.
10. Protéger le câble électrique pour éviter de marcher dessus ou de le pincer, en particulier sur les fiches mâles, les prises de courant et à l'endroit où ils sortent de l'appareil.
11. N'employer que les fixations/accessoires indiqués par le fabricant.
12. Ne l'utiliser qu'avec le chariot, support, trépied, console ou plateau indiqué(e) par le fabricant ou vendu(e) avec l'appareil. Lors de l'utilisation d'un chariot, faire attention en déplaçant l'ensemble chariot/appareil afin d'éviter tout accident.

corporel en cas de renversement.

1. Débrancher l'appareil pendant les orages ou en cas de non-utilisation prolongée.
2. Toutes les interventions d'entretien doivent être confiées à des techniciens qualifiés. L'intervention doit impérativement avoir lieu lorsque l'appareil a été endommagé d'une manière quelconque, par ex. le câble ou la prise mâle d'alimentation est endommagé(e), un liquide s'est déversé ou des objets sont tombés à l'intérieur de l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombé.
3. Cet appareil ne doit pas être exposé aux gouttes ni aux éclaboussures; ne poser sur l'appareil aucun objet rempli de liquide (par ex. un vase).
4. Attention ! Pour prévenir tout risque d'électrocution, faire correspondre la lame large de la fiche mâle à la fente large; enfoncer à fond.
5. Assurer un bon climat de ventilation tout autour de l'appareil.
6. L'adaptateur enfichable direct sert de disjoncteur; le disjoncteur doit pouvoir être manipulé directement.
7. Les batteries (= module batterie ou batteries installée

Caractéristiques du système.....28

Composants du système............................................ 28

Appels du récepteur CR288.....29

Émetteur à module ceinture CB288.....31

Émetteur pour micro baladeur CH288.....33

Prise en mains rapide............................................. 34

Montage sur rack............................................. 38

Plans de fréquences du Concert 288............................................................

Diagnostic des pannes....41

Caractéristiques techniques.....42

Félicitations ! Vous venez de vous procurer le système à micros baladeurs à deux canaux Samson Concert 288. Le Concert 288 est l'idéal pour toute application nécessitant deux micros baladeurs. Simple d'utilisation, présentant 16 voies disponibles par ensemble récepteur et un dispositif à infrarouges paramétré sur la voie émettrice, le Concert 288 est directement opérationnel. Le système Concert 288 garantit des spectacles limpides et sans coupure en alliant le calage du timbre avec la coupure micro automatique. Cette configuration permet au seul signal audio de l'émetteur de passer par le récepteur et coupe la sortie son à la moindre interférence.

Le Concert 288 existe en quatre configurations. Le système à micros baladeurs à deux canaux présente deux émetteurs baladeurs CH288 à capsule microphone dynamique Q8. Le système Pro Combo est doté d'un émetteur baladeur CH288, auquel s'ajoutent un émetteur à module ceinture CB288 et le micro-casque Samson SE10. Le système Combo tout-en-un comprend un émetteur baladeur CH288, un émetteur à module ceinture CB288, un micro-casque HS5 et un micro-cravate LM5. Le Système de Présentation comprend deux émetteurs à module ceinture CB288, deux micros-casques HS5 et deux micros-cravates LM5. Pour les déplacements ou l'installation permanente, le Concert 288 comporte un kit rack 19" standard.

Dans ces pages, vous trouverez une présentation détaillée des caractéristiques du système baladeur Concert 288 ainsi que la présentation du panneau de commande, les consignes étape par étape pour sa configuration et son utilisation, ainsi que toutes ses caractéristiques techniques. Si vous avez acheté votre système baladeur aux États-Unis, vous trouverez également ci-joint une carte de garantie : n'oubliez pas de la remplir et de nous la renvoyer par courrier. Vous bénéficierez ainsi de l'assistance technique en ligne et recevrez les dernières informations sur les produits Samson de cette gamme et d'autres gammes. En outre, consultez notre site web (www.samsontech.com) pour tous renseignements sur toute notre gamme d'appareils.

Nous vous conseillons de conserver les renseignements suivants pour consultation ultérieure, ainsi qu'une copie de votre preuve d'achat.

Numéro de série du récepteur ____

Numéro de série de l'émetteur ____

Date d'achat : ____

Nom du revendeur : ____

Avec un entretien adapté et une bonne maintenance, votre système baladeur Concert 288 vous donnera satisfaction pendant de nombreuses années. Pour faire réparer votre système baladeur, vous devez tout d'abord obtenir un numéro de retour (RA) avant de le renvoyer à Samson. Sans ce numéro, l'appareil ne sera pas accepté. N'hésitez pas à appeler Samson au 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro avant de renvoyer votre appareil. Veuillez conserver les matériaux d'emballage d'origine et, si possible, renvoyer l'appareil dans son carton d'origine. Si vous avez acheté votre système Concert 288 ailleurs qu'aux États-Unis, contactez votre distributeur pour tous renseignements sur la garantie et le service après-vente.

Caractéristiques du système

• Système à micros baladeurs de qualité professionnelle destiné à la fois aux applications son en public et de sonorisation
• La technologie True Diversity porte à son maximum la portée active (jusqu'à 90 m) et réduit les interférences potentielles
• 16 canaux disponibles par récepteur fonctionnant dans la bande UHF, conçus pour une compatibilité maximale du système au même endroit sans interférences
• Le récepteur CR288 est un appareil demi-rack utilisable en non-encastré ou encastré dans un rack de 19" en prenant le kit rack ci-joint, facilitant l'intégration dans une sono mobile ou fixe.
• Le calage du timbre et la coupure micro automatique garantissent un spectacle limpide sans coupure en permettant au seul signal audio de l'émetteur de passer par le récepteur, et coupent la sortie audio à la moindre interférence.
• Portée allant jusqu'à 90 m (en visibilité directe)
• Jusqu'à huit heures d'autonomie sur deux piles AA standard

Tous systèmes

Récepteur CR288

Alimentation

Câble audio 1/4" à 1/4"

Accessoires en rack

Manuel d'utilisation

Système à micros baladeurs à deux canaux

Émetteur baladeur CH288 à capsule microphone dynamique Q6

Système pro combo

Émetteur baladeur CH288 à capsule microphone dynamique Q6

Émetteur à module ceinture CB288

Micro-casque SE10 à connecteur mini-XLR

Système combo tout-en-un

Émetteur baladeur CH288 à capsule microphone dynamique Q6

Émetteur à module ceinture CB288

Deux micros-cravates LM5 à connecteur mini-XLR

Deux micros-casques HS5 à connecteur mini-XLR

Système de présentation

Deux émetteurs à module ceinture CB288

Deux micros-cravates LM5 à connecteur mini-XLR

Deux micros-casques HS5 à connecteur mini-XLR

Appels du récepteur CR288

1. Antennes - Les montures d'antennes permettent le pivotement intégral pour un positionnement optimum. En fonctionnement normal, les deux antennes devront être positionnées à la verticale. Les deux antennes sont escamotables par commodité lors du transport de l'appareil.
2. Réglage du VOLUME (CH A) - Ce bouton sert à régler le niveau du signal audio qui sort par les jacks de sortie CH A situés sur la façade avant. Le niveau de référence s'obtient en tournant le bouton en sens horaire jusqu'en butée (sur "10").
3. Bouton SELECT - Appuyer sur ce bouton pour parcourir en boucle les canaux de fonctionnement du récepteur. Appuyer sur ce bouton et le maintenir enfoncé pour envoyer les informations sur les canaux à l'émetteur par transmission à infrarouges.
4. Témoin PEAK - Ce témoin s'allume en rouge lorsque le signal audio émis correspondant est surchargé.
5. Témoin READY - Ce témoin s'allume en vert lorsque le canal correspondant du récepteur reçoit un signal RF et que le système est prêt-à-l'emploi.
6. Afficheur LED - L'afficheur LED à 7 segments affiche le canal actuellement en service du récepteur. Les canaux sont désignés par 0 à 9 et par A à F.
7. Émetteur IR - Pendant "IR SET", une lumière infrarouge est utilisée pour régler le canal de l'émetteur.
8. Réglage du VOLUME (CH B) - Ce bouton sert à régler le niveau du signal audio qui sort par les jacks de sortie CH B situés sur la façade arrière. Le niveau de référence s'obtient en tournant le bouton en sens horaire jusqu'en butée (sur "10").
9. Bouton POWER (Marche/Arrêt) – Mettre le CR288 en marche et à l'arrêt à l'aide de ce bouton.

Appels du récepteur CR288

1. Entrée c. c. - Brancher ici l'adaptateur secteur fourni en utilisant le détendeur, comme indiqué sur la figure ci-dessous. AVERTISSEMENT : Ne pas le remplacer par un autre type d'adaptateur secteur. Cela risque de détériorer gravement le CR288 et entraînera l'annulation de votre garantie.
2. SORTIE A BALANCE - Utiliser ce jack XLR à faible impédance (600 Ohm) et à balance électronique en reliant le CR288 à un équipement audio professionnel (+4 dBu). Le brochage se présente de la façon suivante : Broche 1 terre, Broche 2 haut (chaud) et Broche 3 bas (froid).
3. SORTIE MIXAGE SANS BALANCE - Utiliser ce jack à haute impédance sans balance (5 k-ohms) 1/4" en raccordant le CR288 à un équipement audio consommateur de courant (-10 dBV). Le jack acheminera le signal combiné du Canal A au Canal B du récepteur. Le câblage est le suivant : pointe chaude, manchon = terre.

Utilisation du détendeur : Faire une boucle avec le câble et le passer au travers du détendeur, puis passer la prise mâle de l'adaptateur par la boucle pour faire un noeud.

Émetteur à module ceinture CB288

1. Connecteur d'entrée - Brancher le dispositif d'entrée via le connecteur mini-XLR. Le CB288 est fourni avec, au choix, un micro-cravate, un micro-casque ou un câble ¼" pour instruments.
2. Témoin d'État - Ce témoin LED indique le mode de fonctionnement :

VERT Fonctionnement normal

ROUGE Mute (Coupure son)

VERT clignotant Batterie Faible

1. Bouton Marche/Arrêt / Coupure - Appuyer et maintenir enfoncé pour allumer ou éteindre l'appareil. Appuyer et relâcher pour couper ou réenclencher l'émetteur.
2. Clip ceinture - Servez-vous de ce clip pour fixer l'émetteur CB288 à une ceinture ou à une lanière de guitare.
3. Libération du cache du logement à piles - Mettre en place en appuyant des deux côtés et ouvrir le cache du logement à piles du CB288.
4. Antenne - Cette antenne d'émetteur fixée en permanence devra être entièrement sortie en fonctionnement normal.

Émetteur à module ceinture CB288

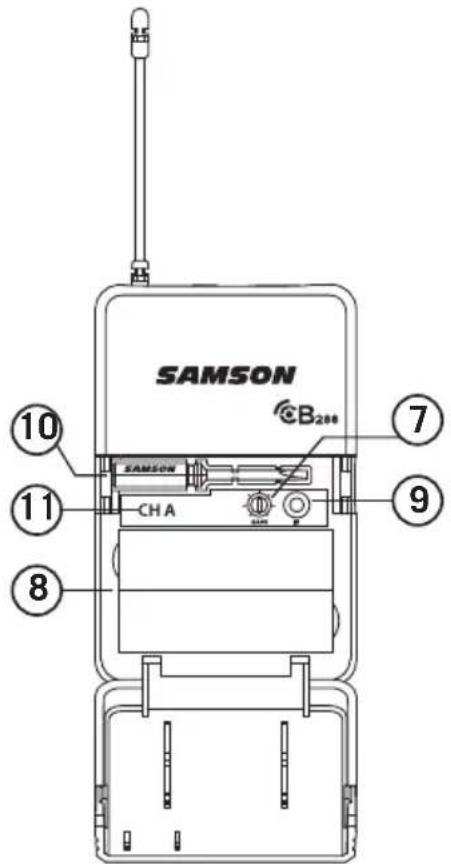

1. Réglage du GAIN à l'Entrée - Ce réglage permet d'ajuster la sensibilité à l'entrée de l'émetteur pour travailler avec les entrées du micro et des instruments. Pour des performances optimales, à l'aide d'un tournevis, régler le GAIN à l'entrée où on voit l'indicateur PEAK du CR288 s'allumer à des niveaux élevés, puis faiblir lentement jusqu'à ce que le témoin PEAK s'éteigne.
2. Logement de piles - Insérer deux piles AA (LR6) standard ici, en s'assurant de bien respecter les repères de polarité plus et moins. Bien qu'on puisse utiliser des batteries rechargeables Ni-Cad, elles ne fournissent pas suffisamment de courant pendant plus de quatre heures. AVERTISSEMENT : Ne pas introduire les piles en les inversant ; cela risque de détériorer gravement le CR288 et entraînera l'annulation de votre garantie.
3. Lentille IR - Cette fenêtre sert à capter le signal infrarouge émis par le CR288 pendant le REGLAGE IR pour choisir le bon canal sur l'émetteur.
4. Tournevis - Conçu pour faire varier le réglage du GAIN à l'entrée du CB288 (voir #7 Réglage du GAIN à l'Entrée).
5. Désignation du Canal - Identifie le canal du récepteur sur lequel le module de ceinture se synchronise et émet.

Émetteur pour micro baladeur CH288

1. Témoin d'État - Ce témoin LED indique le mode de fonctionnement :

VERT Fonctionnementnormal
ROUGE Mute
VERT clignotant Batterie Faible

1. Bouton Marche/Arrêt / Coupure - Appuyer et maintenir enfoncé pour allumer ou éteindre l'appareil. Appuyer et relâcher pour couper le son ou le rétablir sur l'émetteur.
2. Cache du logement à piles - Dévisser le cache, puis le faire glisser vers le bas pour ouvrir le logement à pilies du CH288.
3. Logement à piles - Ouvrir le logement à piles en appuyant sur la languette et en soulevant le cache. Insérer deux piles AA (LR6) standard ici, en s'assurant de bien respecter les repères de polarité plus et moins indiqués. Bien qu'on puisse utiliser des batteries rechargeables Ni-Cad, elles ne fournissent pas suffisamment de courant pendant plus de quatre heures. AVERTISSEMENT : Ne pas introduire les piles en les inversant; cela risque de détériorer gravement le CH288 et entraînera l'annulation de votre garantie.
4. Réglage de Gain à l'Entrée - Il permet de régler la sensibilité à l'entrée de l'émetteur. Pour des performances optimales, à l'aide d'un tournevis, régler le GAIN à l'entrée où on voit l'indicateur PEAK du CR288 s'allumer à des niveaux élevés, puis faiblir jusqu'à ce que le témoin PEAK s'éteigne.
5. Lentille IR - Cette fenêtre sert à capter le signal infrarouge émis par le CR288 pendant le REGLAGE IR pour choisir le bon canal sur l'émetteur. Le cache du logement à piles doit être ouvert et la Lentille IR tournée vers le récepteur pour charger le canal sélectionné.
6. Tournevis en plastique - Conçu pour faire varier le réglage du GAIN à l'entrée du CB288 (voir #5 Réglage du GAIN à l'Entrée HH).

Remarque : Le cache d'antenne du CH288 et sa grille ont été munis de codes de couleurs pour repérer facilement le canal récepteur correspondant :

CH A - Cache d'antenne noir et grille noire CH B - Cache d'antenne argent et grille argent

Prise en mains rapide

Pour que votre système sans fil fonctionne correctement, le récepteur comme l'émetteur doivent être réglés à la même fréquence.

Suivez cette procédure de base pour configurer et utiliser votre système à micros baladeurs Concert 288 :

Mettre en place le récepteur CR288 physiquement à l'endroit exact où il sera utilisé, puis sortir les antennes à la verticale. La règle empirique générale consiste à assurer la "visibilité directe" entre le récepteur et l'émetteur pour que la personne utilisant ou portant l'émetteur voie bien le récepteur.

Le CR288 étant éteint, brancher l'adaptateur secteur ci-joint. Allumer le CR288 pour un moment pour s'assurer que l'appareil soit bien alimenté. On verra l'afficheur LED s'allumer. Ensuite, éteindre le CR288.

Amplificateur ou table de mixage éteint(e) et réglage de volume réduit à fond, raccorder le jack de sortie de mixage du récepteur CR288 sur l'entrée de niveau de ligne d'une table de mixage ou d'un amplificateur. Régler le bouton de Niveau du CR288 à fond en sens inverse horaire, puis l'allumer.

Prise en mains rapide

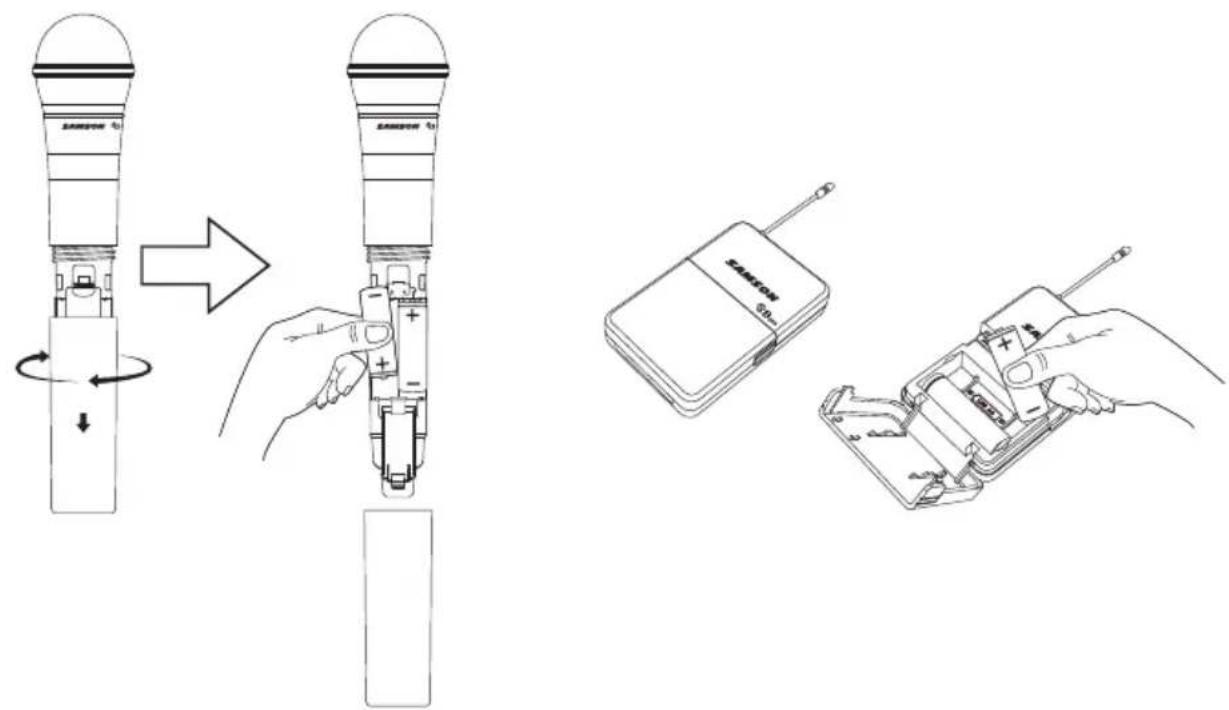

Émetteur éteint, introduire deux piles AA neuves dans le module ceinture CB288 ou dans l'émetteur portable CH288. Laisser le logement à piles ouvert.

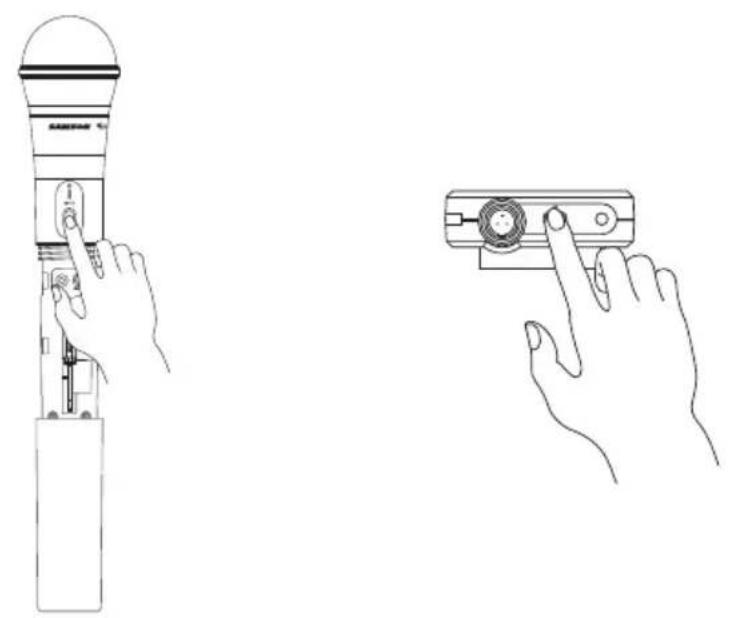

Allumer l'émetteur en appuyant sur l'interrupteur Marche/Arrêt et en le maintenant enfoncé ; le témoin LED s'allumera en vert.

Prise en mains rapide

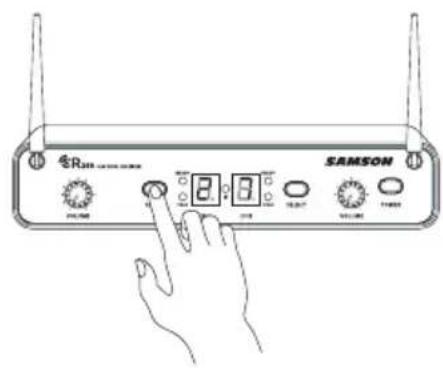

Appuyer sur le bouton CH A SELECT situé sur la façade avant du CR288 pour choisir un canal disponible pour le récepteur du CH A. Le numéro de canal augmentera d'un chiffre, passant de 0 à 9, puis de A à F. Une fois arrivé au dernier canal, le comptage repartira en arrière jusqu'à 0.

Positionner l'émetteur à environ 6 à 12" (15 à 30 cm) de la façade avant du CR288, fenêtre infrarouge de l'émetteur tournée vers l'émetteur IR situé sur la façade avant du récepteur CR288.

Appuyer sur le bouton CH A SELECT du CR288 et le maintenir enfoncé pour régler l'émetteur sur le même canal que le récepteur par transmission à infrarouges.

Prise en mains rapide

Une fois la transmission terminée, le CR288 recevra un signal RF et le calage du timbre provenant de l'émetteur. Le témoin CH A READY s'allumera sur la façade avant du récepteur CR288. Recommencer ces opérations pour l'émetteur et le récepteur sur CH B. Les canaux CH A et CH B à fréquence disponible ne se chevauchent pas pour vous permettre de régler les deux récepteurs sur le même numéro ou la même lettre de canal.

Allumer l'amplificateur ou la table de mixage raccordé(e), mais maintenir le volume sur le réglage le plus faible. Régler le bouton de Volume du CR288 à fond en sens horaire (sur sa valeur "10"). Il s'agit du gain unitaire.

Parler ou chanter dans le micro. Monter lentement le volume de l'ampli ou de la table de mixage jusqu'à parvenir au niveau désiré.

Si vous estimez que le système a des pertes de signal notables, une plage de fonctionnement d'ensemble réduite ou des pics de bruit inattendus, modifiez le canal opérateur du système en suivant les étapes ci-dessus.

En utilisant des systèmes multiples dans la même bande de fréquences, il faut régler chaque système sur un canal de travail différent. (Voir "Plans des Canaux du Concert 288", page 18).

Montage sur rack

Le récepteur UR7 peut être installé à l'intérieur d'un rack standard de 19" en vue du transport ou d'une installation permanente en se servant des poignées du rack. Suivre les étapes simples ci-dessous pour mettre en place le CR288 :

Fixer les poignées du rack jointes en faisant coulisser chaque poignée dans la rainure, de chaque côté du CR288, jusqu'à ce qu'elles se bloquent en place, et que le récepteur soit au même niveau que la façade avant.

Positionner le récepteur CR288 dans un logement de rack disponible et le glisser à l'intérieur jusqu'à ce que les poignées du rack touchent les glissières du boîtier du rack et soient alignées sur les trous des glissières du rack.

Fixer le récepteur dans le rack à l'aide des vis de rack aux bonnes dimensions (non jointes). Pour garantir un serrage égal et un bon équilibre en installant le récepteur, vous devrez serrer les vis en entrecroisant les angles opposés : en haut à gauche -> en bas à droite -> en haut à droite -> en bas à gauche.

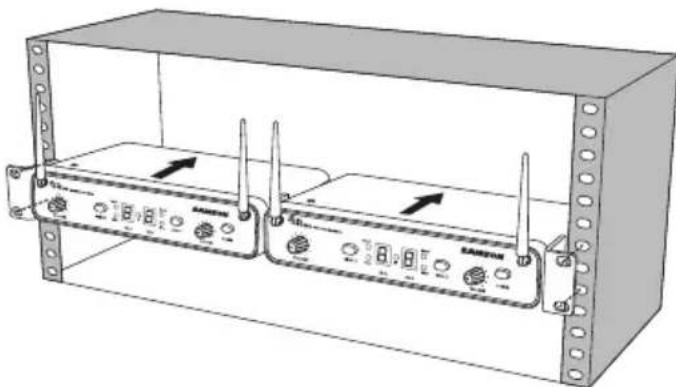

Pour installer deux récepteurs CR288 dans un seul espace de rack, le système comporte une pièce de raccordement centrale. Faire coulisser la pièce de raccordement centrale dans la rainure de chaque récepteur, fixer à l'aide des vis jointes, puis fixer les poignées de rack courtes sur chaque récepteur. Introduire les récepteurs dans le rack suivant la méthode de l'entrecroisement exposée ci-dessus.

Plans de fréquences du concert 288

Groupe H470-518 MHz				Groupe I518-566 MHz
CanalA	Fréq. Canal B	Fréq. Canal B	Fréq. Canal B	CanalA	Fréq. Canal B	Fréq. Canal B	Fréq. Canal B
0 47	0,125 0 4	94,125	0 518,125	0 54	2,125
1 47	1,625 1 4	95,625	1 519,625	1 54	3,625
2 47	3,050 2 4	97,050	2 521,050	2 54	5,050
3 47	4,425 3 4	98,425	3 522,425	3 54	6,425
4 47	4,900 4 4	98,900	4 522,900	4 54	6,900
5 47	7,525 5 5	01,525	5 525,525	5 54	9,525
6 47	9,100 6 5	03,100	6 527,100	6 55	1,100
7 48	0,475 7 5	04,475	7 528,475	7 55	2,475
8 48	2,000 8 5	06,000	8 530,000	8 55	4,000
9 48	4,075 9 5	08,075	9 532,075	9 55	6,075
A 48	6,975 A 5	10,975	A 534,975	A 55	8,975
B 48	7,975 B 5	11,975	B 535,975	B 55	9,975
C 48	9,050 C 5	13,050	C 537,050	C 56	1,050
D 49	0,975 D 5	14,975	D 538,975	D 56	2,975
E 49	2,425 E 5	16,425	E 540,425	E 56	4,425
F 49	3,975 F 5	17,975	F 541	975 F	565,975

Plans de fréquences du concert 288

Groupe J*606-654 MHz
CanalA	Fréq. Canal B		Fréq.
0 60	6,125	0 630,125
1 60	7,625	1 631,625
2 60	9,050	2 633,050
3 61	0,425	3 634,425
4 61	0,900	4 634,900
5 61	3,525	5 637,525
6 61	5,100	6 639,100
7 61	6,475	7 640,475
8 61	8,000	8 642,000
9 62	0,075	9 644,075
A 62	2,975	A 646,975
B 62	3,975	B 647,975
C 62	5,050	C 649,050
D 62	6,975	D 650,975
E 62	8,425	E 652,425
F 62	9,975	F 653,975

* Non utilisable aux États-Unis ni au Canada. Pour toutes questions sur les canaux disponibles dans votre secteur, contactez le revendeur Samson le plus proche.

Diagnostic des pannes

Problème Solutions
Pas de son	Vérifier que l'émetteur et le récepteur sont tous les deux allumés.
	Vérifier que les piles de l'émetteur sont orientées correctement.
	Vérifier que l'émetteur n'a pas le son coupé.
	Vérifier que l'adaptateur du CR288 est correctement raccordé et branché sur une prise de secteur.
	Vérifier que le CR288 est allumé.
	Vérifier que les raccords de sortie son du CR288 sont bien branchés.
	Vérifier que le récepteur et l'émetteur soient bien en visibilité directe et qu'il n'y a pas d'obstacle entre eux.
	Vérifier les réglages de niveau du récepteur et du dispositif d'entrée audio.
	Vérifier que l'émetteur et le récepteur soient réglés sur le même canal. Dans le doute, reparamétrer le canal en effectuant un réglage de l'infrarouge.
Signal audio déformé	Le niveau de sortie du récepteur ou le niveau du dispositif d'entrée audio est peut-être trop élevé.
	Vérifier les piles de l'émetteur et les remplacer si elles sont faibles.
	Le gain d'entrée sur l'émetteur (CB288) ou le niveau de la source de signal audio sont peut-être trop forts.
Perte du signal audio	L'émetteur est peut-être trop loin du récepteur. Le rapprocher du récepteur, ou repositionner les antennes.
	Eloigner les éventuelles sources pouvant provoquer des interférences RF comme les téléphones mobiles, les téléphones sans fil, les éclairages, ordinateurs, structures métalliques, etc.
Le récepteur ne s'allume pas	Examiner l'adaptateur pour vérifier qu'il est bien branché sur une prise d'alimentation secteur.
L'émetteur ne s'allume pas (le témoin LED s'allume en ROUGE)	Remplacer les piles de l'émetteur.
Bruit ou interférences indésirables	Si l'on utilise de multiples systèmes, vérifier qu'aucun des systèmes ne fonctionne sur le même canal. Si le problème persiste, modifier un canal ou l'ensemble des canaux des systèmes.

Système

Portée 300' (100 m) en visibilité directe

Réponse en fréq. audio 50 Hz à 15 kHz

Gamme dynamique >100 dB à pondération A

Rapport signal/bruit >85 dB

Température de fonctionnement -10°C (14°F) à +60°C (+140°F)

Fréquence de calage timbre 32,768 kHz

Émetteur à module ceinture CB288

Connecteur d'entrée Mini-XLR (P3)

Impédance d'entrée 1 MΩ

Gamme de gain d'entrée 38 dB

Autonomie des piles 8 heures

Dimensions (h x l x p) 3.75" x 2.44" x 0.75"

(96 x 62 x 18,5 mm)

Poids

0.2 lb / 93 g

Émetteur pour micro baladeur CH288

Elément micro

Q6 dynamique

Gamme de gain d'entrée 28 dB

Autonomie des piles 8 heures

Dimensions (h x ∅)

10.23" x 2.1"

(260 x 54 mm)

Poids

0.48 lb / 218 g

Récepteur CR288

Niveau de sortie audio - Mixage sans balance +14 dBu

Niveau de sortie audio - Avec balance +14 dBu

Impédance de sortie audio - sans balance 1 k-ohms

Impédance de sortie audio - avec balance 470 ohms

Sensibilité -100 dBm / 20 dB SINAD

Réjection d'Image >50 dB

Tension de service 15 V = 300 mA

Dimensions (l x p x h) 8.25" x 4.9" x 1.75"

(210 x 125 x 44 mm)

Poids 0.99 lb / 450 g

Chez Samson, nous améliorons nos produits en permanence; certaines images et caractéristiques techniques sont donc susceptibles d'évoluer sans préavis.

Réglementation de la FCC

Les récepteurs sans fil Samson sont certifiés aux termes des Règles de la FCC partie 15 et les émetteurs-récepteurs sont certifiés aux termes des Règles de la FCC partie 74.

L'autorisation d'exploitation du matériel Samson incombe à l'utilisateur et son autorisation dépend de la classification de l'utilisateur, de l'application et de la fréquence sélectionnée.

REMARQUE : Cet appareil a été testé et jugé conforme aux limites applicables à un appareil numérique de Classe B aux termes de la section 15 des Règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives rencontrées dans une installation résidentielle. Cet équipement génère, utilise et peut dégager une énergie radioélectrique et, s'il n'est pas installé ni utilisé conformément au présent manuel d'utilisation, risque de provoquer des interférences dommageables pour les radiocommunications. Toutefois, il n'est pas garanti que des interférences ne se produiront pas dans une installation donnée. Si cet appareil provoque effectivement des interférences dommageables pour la réception de la radio ou de la télévision, phénomène pouvant être établi en éteignant, puis en rallumant l'appareil, l'utilisateur est invité à tenter de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• réorienter ou déplacer l'antenne de réception,
• augmenter la distance entre les équipements et le récepteur.
• Brancher l'appareil sur une prise murale, sur un circuit différent de celui sur lequel le récepteur est branché,
• Demander conseil au revendeur ou à un technicien radio/TV expérimenté.

AVERTISSEMENT : Les changements ou modifications non expressément validés par le responsable de la conformité risquent d'annuler l'autorisation de l'utilisateur à faire fonctionner les équipements.

Cet appareil est conforme à la norme RSS-210 d'Industrie & Science Canada.

Le fonctionnement du dispositif est assujetti aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nocives et (2) cet appareil doit impérativement accepter les interférences éventuelles reçues, y compris les interférences qui risquent de provoquer un fonctionnement intempestif.

Par les présentes, Samson Technologies Corp. déclare que ces appareils CR288, CH288, CB288 respectent les conditions essentielles et autres dispositions applicables de la Directive 1999/5/CE. La déclaration de conformité est consultable sur

http://www.samsontech.com/site_media/support/manuals/Concert_288_DOC.pdf
