BAS 18 - Perceuse Ectram - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Perceuse Ectram BAS 18, puissance 600 W, vitesse variable, mandrin de 13 mm
Utilisation	Idéale pour le perçage dans le bois, le métal et le plastique
Maintenance et réparation	Vérifier régulièrement le mandrin et nettoyer les filtres d'air
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Informations générales	Garantie de 2 ans, poids de 2,5 kg, dimensions compactes pour un rangement facile

FOIRE AUX QUESTIONS - BAS 18 Ectram

Comment changer la mèche de la perceuse Ectram BAS 18 ?

Pour changer la mèche, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre, retirez la mèche usée, insérez la nouvelle mèche et revissez le mandrin en serrant fermement.

Pourquoi ma perceuse Ectram BAS 18 ne démarre-t-elle pas ?

Vérifiez d'abord que la perceuse est correctement branchée. Assurez-vous également que l'interrupteur de sécurité est en position 'ON' et que le câble d'alimentation n'est pas endommagé.

Comment ajuster la vitesse de ma perceuse Ectram BAS 18 ?

La vitesse peut être ajustée en utilisant la molette de réglage située sur le dessus de la perceuse. Tournez-la pour augmenter ou diminuer la vitesse selon vos besoins.

Que faire si la perceuse surchauffe ?

Si la perceuse surchauffe, éteignez-la immédiatement et laissez-la refroidir pendant au moins 15 minutes. Vérifiez également que vous n'utilisez pas une mèche inappropriée pour le matériau que vous percez.

Comment nettoyer ma perceuse Ectram BAS 18 ?

Débranchez la perceuse avant de la nettoyer. Utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser des liquides qui pourraient endommager les composants électriques.

Quelle est la garantie de la perceuse Ectram BAS 18 ?

La perceuse Ectram BAS 18 est couverte par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation de garantie.

Comment stocker ma perceuse Ectram BAS 18 ?

Rangez la perceuse dans un endroit sec et frais, à l'abri de l'humidité. Utilisez un support ou une boîte de rangement pour éviter tout dommage et garder les accessoires organisés.

Peut-on utiliser la perceuse Ectram BAS 18 pour percer du métal ?

Oui, la perceuse Ectram BAS 18 peut être utilisée pour percer du métal, mais assurez-vous d'utiliser des mèches spécifiquement conçues pour le métal et d'appliquer une huile de coupe pour faciliter le perçage.

MODE D'EMPLOI BAS 18 Ectram

D Bedienungsanleitung Elektronik-Akku Bohrschrauber mit Drehmomenteinstellung
Operating Instructions Battery-powered Drill/Screwdriver with Adjustable Torque
^F Mode d'emploi Perceuse-visseuse électronique à accumulateur avec réglage du couple de rotation
P Manual de operação Furadeira aparafusadora elec trónica de acumulador com ajuste do binário
① Istruzioni d'usoTrapano-avvitatore elettronico ad accumulataore con regolazione coppia di rotazione
E Manual de instrucciones Taladro atornillador electrónico a batería con ajuste de par

ECTRAM

CE

Art.-no.: 45.129.11

I.-no: 01013

BAS 18

① Achtung: Vor Inbetriebnahme Bedienungsanweisung und Sicherheitshinweise lesen und beachten!
⑥ Important: Read and note the operating instructions and safety regulations before using!
⑤ Attention: Lisez et suivez le mode d'emploi et les consignes de sécurité avant la mise en service!
① Atenção: antes da colo cação em funcionamento, leia as i instruções de serviço e de segurança e observas!
① Attenzione: prima della messa in funzione leggere ed osservare le istruzioni d'uso e le avvertenze sulla sicurezza.
⑧ Atención: Antes de la puesta en funcionamiento sírvase a leer el manual de instrucciones y las advertencias de seguridad que deberán ser observa das.

© Bitte Seite 2-5 ausklappen
⑧ Please pull out pages 2-5
⑤ Veuillez ouvrir les pages 2 à 5
© Desdobre as páginas 2-5
① Aprire le pagine dalle 2 alla 5
⑤ Desdoble las páginas 2 a 5

© Seite 6 - 8
GB Page 9 - 12
© Page 13 - 15
© Pagina. 16 - 19
① Pagina 20 - 23
© Pagina 24 - 27

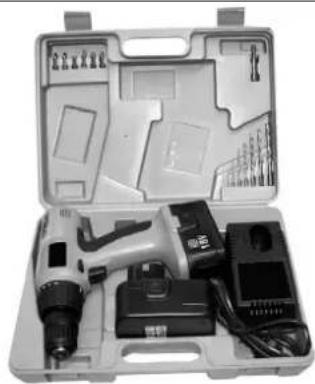

1 Perceuse-visseuse à accumu-
lateur
2 Accumulateur échangeable
1 Chargeur
1 Coffre
6 F orets à acier coupe rapide
6 Insertions à bit

1 P orte-bit

Illustration de l'appareil:

Fig. 1: Réglage du couple de rota tion

Fig. 2: Commutation de vitesse 1 à vitesse 2

Fig. 3: Commutation de sens de rotation(vers la droite ou vers la gauche)

Fig. 4: Interrupteur Marche/Arrêt

Fig. 5: Accumulateurs échangea bles, pour enlever le paquet accumulateur appuyer sur les deux tou ches à verrouillage

Notes importantes:

Lisez impérativement ces notes avant la mise en service de votre perceuse-visseuse à accumulateur:

1. Le paquet accumulateur NC (nickel-cadmium) échangeable fourni n'est pas chargé. Avant la première mise en service, l'accumulateur doit être chargé.

2. Chargez le paquet accumulateur à l'aide du chargeur fourni.

3. Le paquet accumulateur a atteint sa capacité maximale après env. cinq cycles de décharge et de charge.

4. Les accumulateurs NC se déchargent même s'ils ne sont pas utilisés. Pour cette raison, chargez les accumulateurs à intervals réguliers.

5. Respectez les données indiquées sur la plaque signalétique du chargeur. Connectez le chargeur uniquement à la tension du réseau indiquée sur la plaque signalétique.

6. En cas de forte sollicitation, l'accumulateur chauffe. Avant l'opération

de charge, laissez refroidir l'accumulateur jusqu'à ce qu'il ait atteint la température ambiante.

Consignes de sécurité:

1. Préservez votre perceuse-visseuse et le chargeur de l'humidité et de la pluie.

2. Gardez le chargeur et la perceusevisseuse hors d'atteinte des enfants.

3. Utilisez uniquement des forets affûtés et des bits de vissage irréprochables et appropriés.

4. Portez des vêtements de travail adaptés ainsi que des lunettes de protection.

5. N'utilisez pas la perceuse-visseuse dans une ambiance de fumées et de liquides inflammables.

6. En cas de percage et vissage dans le mur, assurez-vous qu'aucun câble électrique, qu'aucune conduite de gaz ou d'eau n'est dissimulé sous la position envisagée.

7. Ne jetez pas les accumulateurs usés au feu nu. Risque d'explosion!

8. Evitez le contact avec des accumulateurs dont l'acide s'est répandu. Si un tel cas se produit, nettoyez la partie de la peau concernée à l'eau et au savon. Si vous recevez de l'acide d'accumulateur dans l'oeil, rincez l'oeil à l'eau claire pendant 10 minutes au minimum et consultez immédiatement un médecin.

9. Préservez le chargeur et le câble de toute détérioration et arrêtes vives. Faites immédiatement remplacer les câbles par un spécialiste électricien.

F

1. Assurez-vous que votre outil n'est pas détérioré. Les réparations ne doivent être confiées qu'à un spécialiste électricien.
2. Veillez à ce que les contacts du paquet accumulateur ne touchent pas d'autres objets métalliques, p.ex. clous, vis. Risque de courtcircuit!

Mise en service:

Charge du paquet accumulateur NC

1. Comparez si la tension de secteur indiquée sur la plaque signalétique correspond à la tension de secteur sur place. Introduisez le chargeur dans la prise et connectez le câble du chargeur à l'adaptateur de charge.
2. Retirer le paquet accumulateur de la poignée (voir fig. 5) en appuyant sur les touches à verrouillage latérales.
3. Selon la position du commutateur, vous pouvez travailler à une vitesse élevée ou réduite. Pour éviter une détérioration de l'engrenage, il est conseillé de commuter la vitesse uniquement pendant l'arrêt de l'appareil.

Si la charge du paquet accumulateur n'est pas possible, vérifiez

• que la prise de courant est sous tension
• que les contacts du chargeur sont fiables.

S'il n'est toujours pas possible de charger le paquet accumulateur, nous vous prions d'envoyer

- le chargeur

● et le paquet accumulateur

à notre station de service après-vente.

Dans l'intérêt d'une longue durée de vie, vous devriez veiller à recharger à temps le paquet accumulateur. C'est surtout indispensable si vous constatez que la puissance de la perceuse-visseuse se réduit.

Ne déchargez jamais complètement le paquet accumulateur. Cela provoquerait un défaut du paquet accumulateur NC.

Réglage du couple de rotation (fig. 1)

La perceuse-visseuse à accumulateur Einhell dispose d'un dispositif de réglage mécanique du couple de rotation à 17 gradins. Le couple de rotation pour une taille définie de vis est réglable par la molette de réglage (fig. 1). Le couple de rotation dépend de plusieurs facteurs:

● de la sorte et dureté du matériau à traiter
● de la sorte et longueur des vis utilisées
● des exigences auxquelles doivent répondre les unions vissées

Si le couple de rotation est atteint, un grincement indique que le désaccouplement est effectué.

Perçage

Pour pouvoir percer, mettez la molette de réglage pour le couple de rotation sur le dernier gradin "Bohrer" (perceuse) - fig. 1, sur le gradin "Bohren" (percer) l'accouplement patinant est hors servi-

F

ce. Lors du perçage le couple de rotati-on maximal est disponible.

Commutateur de sens de rotation (fig. 3)

L'interrupteur à coulisse au-dessus de l'interrupteur Marche/Arrêt vous permet de choisir le sens de rotation de la perceuse-visseuse à accumulateur et d'éviter un démarrage intempestif. Vous pouvez sélectionner la rotation vers la gauche ou vers la droite. Pour prévenir un endommagement de l'engrenage, ne commutez le sens de rotation qu'à l'arrêt. Dans le cas où l'interrupteur à coulisse se trouve dans la position centrale, l'interrupteur Marche/Arrêt est bloqué.

Interrupteur Marche/Arrêt (fig. 4)

L'interrupteur Marche/Arrêt permet le réglage en continu de la vitesse. Le plus fort vous appuyez sur l'interrupteur.

Vissage:

Utilisez de préférence des vis à centrage automatique (p.ex. Torx, à tête cruciforme) ce qui assure le travail en toute sécurité. Veillez à ce que la forme et la taille du bit et de la vis utilisés soient conformes. Effectuez le réglage du couple de rotation comme décrit dans l'instruction - en fonction de la taille des vis.

Caractéristiques techniques:

Alimentation en courant, moteur 18 V =
Vitesse	0-400/1150

Couple de rotation 17 gradins

Rotation vers la droite et vers la gauche oui

Capacité du serrage du mandrin 1,5 à 10 mm

Tension de charge, accumulateur 18 V =

Courant de charge, accumulateur 2 Å

Tension secteur, chargeur 230 V - 50 Hz

Niveau de pression acoustique LPA: 72 dB (A)

Niveau de puissance acoustique LWA: 82 dB (A)

Vibration a_W <2,5 m/s ^2

Poids: 1,8 kg

Ne jetez pas les accumulateurs usés et défectueux aux ordures ménagères. Pensez à la protection de l'environnement; le cadmium est toxique. Pour leur élimination selon les prescriptions, les accumulateurs usés et défectueux peuvent être retournés gratuitement à la société ou déposés à une station de collecte appropriée. Dans le cas où vous ne connaissez pas d'endroit de collecte, renseignez-vous auprès de votre service municipal.

tr./mn.

P

llus. 1: Ajuste del par

Ajuste del par (llus. 1)

Le sousigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.
