AHG560SI - Hotte AIRLUX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil AHG560SI AIRLUX au format PDF.
| Caractéristiques Techniques | Hotte décorative murale, 60 cm de large, moteur puissant, 3 niveaux de puissance |
|---|---|
| Débit d'air | Jusqu'à 600 m³/h |
| Niveau sonore | Max 65 dB |
| Éclairage | LED, 2 lampes |
| Filtre | Filtre à graisse en aluminium, lavable au lave-vaisselle |
| Installation | Installation murale, kit de montage inclus |
| Consommation énergétique | Classe énergétique C |
| Dimensions | 60 x 50 x 80 cm (L x P x H) |
| Poids | 10 kg |
| Maintenance | Filtres à nettoyer régulièrement, entretien de la surface extérieure |
| Sécurité | Protection contre les surchauffes, conforme aux normes de sécurité |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - AHG560SI AIRLUX
Questions des utilisateurs sur AHG560SI AIRLUX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice AHG560SI - AIRLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AHG560SI de la marque AIRLUX.
MODE D'EMPLOI AHG560SI AIRLUX
Version multilingue dématérialisée
Pour promouvoir une approche axée sur la protection de l'environnement et l'écologie, Airlux imprime ses manuels d'utilisation uniquement en français et en anglais. Les versions en allemand et en néerlandais sont disponibles sur notre site internet sur la page du produit.
NOTICE d'utilisation
GROUPE FILTRANT
Merci d'avoir choisi notre produit.
Veuillez lire attentivement les informations suivantes concernant la sûreté des installations et leur entretien et conserver la notice d'utilisation à portée de main pour d'éventuelles consultations ultérieures.
Cher(e) Client(e),
Afin de permettre à votre appareil de conserver ses performances optimales et garantir sa longévité, le respect des recommandations contenues dans cette notice est indispensable.
Sommaire
AVERTISSEMENTS 9
- Le fabricant ne pourra être tenu responsable des dommages causés par une installation incorrecte ou inappropriée.
- Avant d'installer et d'utiliser cette hotte, veuillez lire attentivement ce manuel d'instructions et le conserver pour toute consultation ou utilisation ultérieure.
- L'installation et l'entretien doivent être effectués uniquement par un technicien qualifié et formé. Toute intervention non réalisée par un professionnel peut entraîner la perte de la garantie.
- Vérifiez que la tension d'alimentation correspond à celle indiquée sur la plaque signalétique à l'intérieur de la hotte.
- Si la hotte est utilisée avec des appareils non électriques (par exemple : table de cuisson gaz), la pièce doit être suffisamment ventilée pour éviter tout reflux de gaz de combustion. Une ouverture donnant directement sur l'extérieur est nécessaire pour assurer un apport d'air frais.
- La distance minimale entre la surface de cuisson et la partie inférieure de la hotte doit être de :
- au moins 75 cm pour une table de cuisson à gaz
- au moins 65 cm pour une table de cuisson électrique
- Si le fabricant de votre table de cuisson recommande une distance plus importante, celle-ci doit être respectée en priorité.
Cette distance peut être réduite pour :
- si les parties de la hotte situées au-dessus de la table de cuisson sont faites de matériaux non combustibles;
- si les parties de la hotte situées au-dessus de la table de cuisson fonctionnent à très basse tension de sécurité, à condition qu'elles ne permettent pas l'accès à des composants sous tension, même si elles sont déformées.
- ATTENTION : L'installation ou le déplacement de l'appareil nécessite au moins deux personnes pour éviter tout risque de blessure.
Utilisation
- Cette hotte est exclusivement destinée à un usage domestique pour l'élimination des fumées de cuisson.
- N'utilisez jamais la hotte à d'autres fins que celles pour lesquelles elle a été conçue.
- Ne laissez jamais de flammes vives sous la hotte lorsqu'elle est en fonctionnement.
- Ajustez l'intensité des flammes pour qu'elles restent sous le fond des casseroles et ne débordent pas sur les côtés.
- Surveillez en permanence la cuisson des aliments en friture, car l'huile surchauffée peut s'enflammer.
- Cet appareil ne doit pas être utilisé par des enfants ou des personnes n'ayant pas été formées à son utilisation.
Entretien
- Un entretien régulier garantit un bon fonctionnement et la durabilité de votre appareil.
- Avant toute intervention, débranchez l'appareil de l'alimentation électrique.
- Nettoyez et/ou remplacez les filtres à graisse en aluminium et les filtres à charbon actif à la fréquence recommandée.
- Nettoyez la hotte avec un chiffon humide et un détergent neutre.
- Élimination : Ne jetez pas cet appareil avec les déchets ménagers. Il doit être collecté séparément pour un traitement spécifique.
Caractéristiques techniques

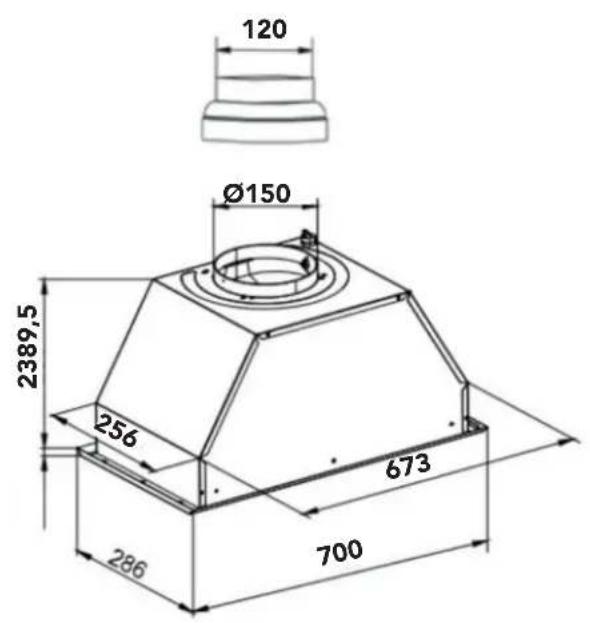

DIMENSIONS
Note 1 : Pour les hottes en acier inoxydable, retirez soigneusement le film de protection plastique de toutes les surfaces extérieures de la hotte avant l'installation.
Note 2 : L'installation de la hotte nécessite au moins deux personnes.
Description
La hotte peut être installée en version évacuation extérieure ou en mode recyclage.
La hotte aspire les fumées de cuisson chargées en graisses et en odeurs, puis les expulse vers l'extérieur du logement par un conduit.
Attention : Pour limiter le bruit de fonctionnement, l'utilisation d'un conduit rigide est recommandée.
- N'utilisez pas de matériaux inflammables pour l'évacuation d'air.
- Déterminez dès le départ si la hotte sera raccordée par le haut ou par l'arrière.
- Pour de meilleures performances, un conduit court et droit est recommandé. Un conduit trop long ou comportant de nombreux coudes réduit l'efficacité de la hotte.
- Le diamètre du conduit ne doit pas être inférieur à 150 mm. Si une sortie de 120 mm est utilisée, un adaptateur est nécessaire, mais cela peut réduire les performances.
- Le conduit ne doit pas être raccordé à une cheminée utilisée pour d'autres appareils.
- Respectez les distances de sécurité par rapport aux combustibles ou appareils fonctionnant au gaz. Suivez la réglementation locale en matière d'évacuation d'air.
- Installez une grille anti-retour pour éviter les entrées d'air extérieur. Connectez le conduit à une sortie murale ou en toiture, équipée d'un clapet anti-retour, en tenant compte de l'isolation.
La hotte aspire les fumées de cuisson, qui sont filtrées par les filtres à graisse et les filtres à charbon, puis renvoyées dans la pièce.
Déterminez dès le départ le type d'installation (évacuation ou recyclage). Pour de meilleures performances, il est recommandé d'installer la hotte en version avec conduit d'évacuation.
Raccordement électrique
- Le raccordement électrique doit être effectué par un professionnel qualifié, conformément aux normes et réglementations en vigueur.
- Coupez l'alimentation générale avant toute intervention.
- La hotte doit être mise à la terre.
- Si le câble est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée, afin d'éviter tout danger.
- Utilisez uniquement la prise et la rallonge d'origine fournies avec la hotte.
Installation de l'appareil
Avant de commencer l'installation, il est conseillé de retirer le panneau frontal pour manipuler la hotte plus facilement.

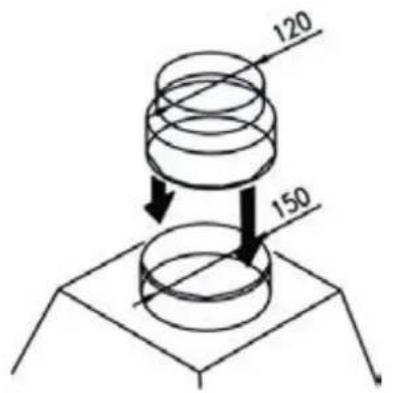

La hotte est conçue pour être raccordée à un conduit d'évacuation de ∅150 mm. Si un conduit de ∅120 mm est utilisé, un réducteur ∅120 mm doit être installé.
Avant la fixation, un conduit d'évacuation vers l'extérieur doit être installé pour permettre l'évacuation des fumées.
Utilisez un conduit d'évacuation conforme, avec :
- Une longueur minimale indispensable;
- Un angle de courbure maximal de 90°;
- Un trajet aussi rectiligne que possible, sans coudes inutiles;
- Des matériaux certifiés (conformes aux normes locales d'incendie et de sécurité).
Il est également recommandé de limiter les changements brusques de direction dans le conduit. (Diamètre recommandé : 150 mm).
Pour une installation en mode recyclage, pensez à installer des grilles de sortie d'air pour permettre le retour de l'air filtré dans la pièce.
Effectuez le raccordement électrique.
Fixation sous un MEUBLE
- Avant de fixer la hotte au meuble, percez un trou dans le meuble selon le diamètre requis :
- ∅165 mm pour un raccord direct,
- ∅150 mm pour un conduit d'évacuation,
- ∅135 mm ou ∅120 mm si un adaptateur est utilisé.
- Selon la configuration de la prise et du passage du câble, percez un trou pour permettre le passage du câble d'alimentation.

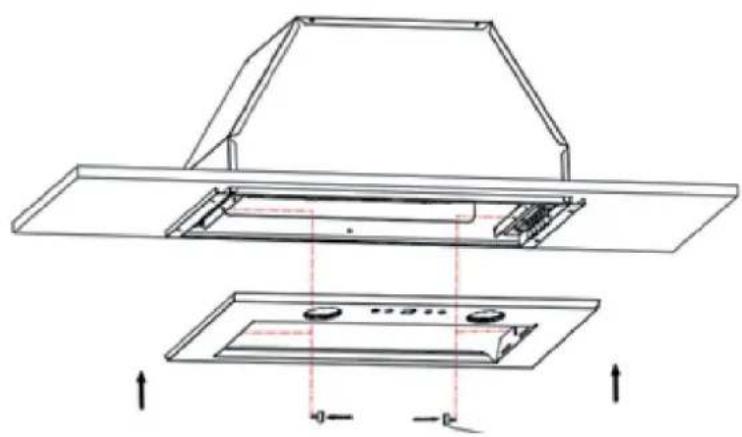

- Dévissez les 2 vis visibles situées de chaque côté sous le panneau de filtre. Repérez le connecteur du câble de la lampe à l'intérieur, débranchez-le, puis retirez le panneau frontal. Les 4 trous de fixation sont alors accessibles pour fixer la hotte au meuble.
- Soulevez la hotte et insérez-la dans l'ouverture du meuble.


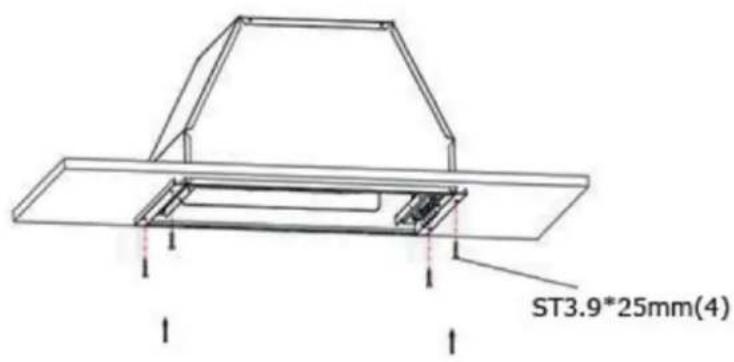

ST3.9*25mm(4)- Fixez l'appareil à l'aide de 4 vis longues.
- Repositionnez le panneau frontal sur la hotte et vissez-le avec 2 vis.
- Reconnectez le câble de la lampe à son connecteur, puis installez le filtre en aluminium. Effectuez le raccordement électrique.
Remarques :
- Le conduit d'évacuation ne doit pas être raccordé à une cheminée utilisée pour évacuer les fumées d'un appareil à gaz ou à combustibles.
- Si la notice d'installation de votre plaque de cuisson à gaz indique une distance supérieure à 750 mm, il est impératif d'en tenir compte.
- Les règles locales en matière d'évacuation des fumées doivent être respectées. Renseignez-vous auprès de l'autorité compétente pour connaître les normes en vigueur relatives à l'installation de conduits.
Fonctionnement des commandes

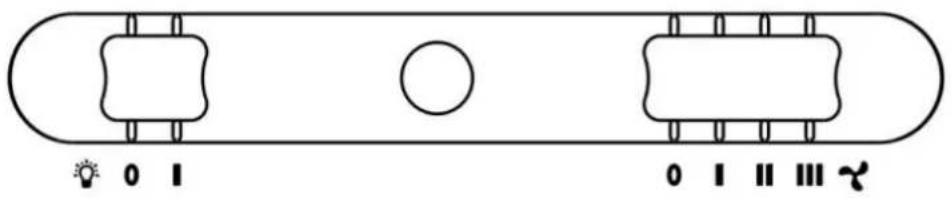

Modèle avec curseur de commande
Ce modèle s'utilise à l'aide d'un curseur de commande situé sur la façade.
Le curseur d'éclairage permet d'allumer et d'éteindre les lampes.
Le curseur du ventilateur permet de sélectionner l'une des vitesses suivantes :
0 : ARRÊT
1 : VITESSE RÉDUITE 2 : VITESSE MOYENNE 3 : VITESSE MAXIMALE
b) Modèle avec commande électronique (sans vitesse intensive)
Ce modèle est équipé d'un panneau de commande électronique sur la façade.
Le bouton d'alimentation allume et éteint la hotte.
Le bouton d'éclairage allume et éteint les lampes.
Le bouton de ventilation commande le moteur avec trois vitesses :
VITESSE RÉDUITE : F1
VITESSE MOYENNE : F2
VITESSE ÉLEVÉE : F3
La minuterie différée permet de prolonger le fonctionnement de la hotte après l'arrêt.
Appuyez sur le bouton de minuterie lorsque le moteur est en marche : la durée par défaut est de 15 minutes. Vous pouvez ajuster la durée à l'aide du bouton de vitesse.
La hotte s'arrêtera automatiquement une fois le temps écoulé.
c) Modèle avec commande électronique (avec vitesse intensive)
Ce modèle est équipé d'un panneau de commande électronique sur la façade.
Le bouton d'alimentation allume et éteint la hotte.
Le bouton d'éclairage allume et éteint les lampes.
Le bouton de ventilation commande le moteur avec quatre vitesses :
VITESSE RÉDUITE : F1
VITESSE MOYENNE : F2
VITESSE ÉLEVÉE : F3
VITESSE INTENSIVE : F4
La minuterie différée permet de prolonger le fonctionnement de la hotte après l'arrêt.
Entretien
Un entretien régulier de votre hotte est essentiel pour assurer son bon fonctionnement, prolonger sa durée de vie et garantir une bonne qualité d'air dans votre cuisine.
Les filtres à graisse accumulent les particules de cuisson et doivent être nettoyés fréquemment pour éviter l'encrassement du moteur et une perte d'efficacité de l'aspiration. Les filtres à charbon, utilisés en mode recyclage, doivent être remplacés périodiquement pour maintenir une bonne absorption des odeurs.
Un manque d'entretien peut entraîner une surconsommation d'énergie, des nuisances sonores accrues et un risque accru d'incendie dû à l'accumulation de graisses inflammables.
FILTRES
| Type de filtre Fréquence Méthode d'entretien | ||
| Filtre à graisse (aluminium ou inox). | Tous les 3 à 4 semaines | - Retirez les filtres.- Nettoyez à l'eau chaude + liquide vaisselle ou bicarbonate.- Lavables à la main ou en lave-vaisselle (à basse température).- Séchage complet avant remise en place. |
| Filtre à charbon actif (version recyclage uniquement). | Tous les 3 mois (ou plus selon usage). | - Non lavable (sauf modèle régénérable)- À remplacer lorsqu'il est saturé (perte d'efficacité, odeurs persistantes visibles) |
Astuce naturelle : pour les filtres graisse, un bain dans de l'eau chaude + vinaigre blanc + bicarbonate est très efficace.
FILTRES À GRAISSE
Conseil : un filtre saturé réduit l'efficacité d'aspiration et augmente le risque d'inflammation des graisses accumulées.

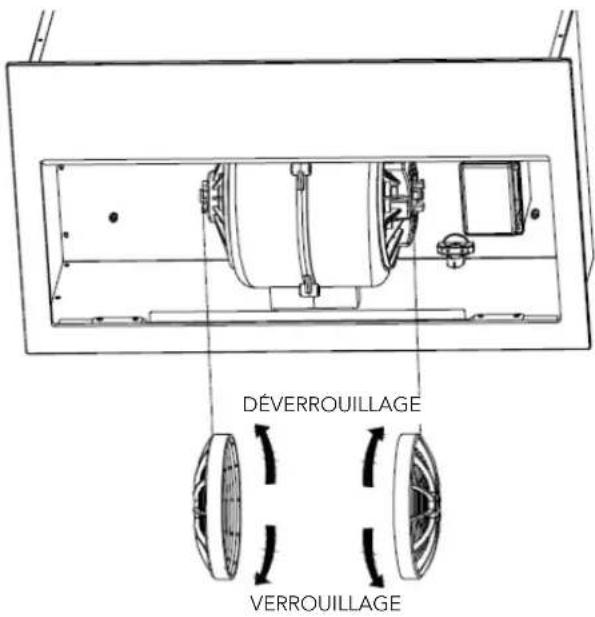

Filtres a charbon
Ce filtre n'est pas lavable et ne peut pas être régénéré (sauf mention contraire). Il doit être remplacé tous les 3 mois environ, voire plus souvent en cas d'utilisation intensive.
Pour installer un filtre à charbon :
- Placer le filtre dans son logement.
- Tourner jusqu'à entendre un "clic" de verrouillage.
- Reposer le filtre à graisse.
Astuce : Pour une efficacité optimale, ne dépassez pas la durée d'utilisation recommandée.
Cette hotte peut être équipée de deux lampes LED rondes (AC 230V, 2 × 2W MAX).
AVERTISSEMENT : Coupez toujours l'alimentation électrique avant toute intervention sur l'appareil.
IMPORTANT : Le remplacement des LED doit être effectué uniquement par un technicien qualifié. Tout remplacement incorrect peut annuler la garantie.
Remplacement des lampes :
- Retirer le filtre en aluminium.
- Repérer le connecteur du câble de la lampe et le débrancher.
- Placer les pouces derrière la lampe et pousser doucement pour la sortir de son support.
- Insérer la nouvelle lampe, reconnecter le câble, puis remettre le filtre en aluminium.
Précautions :
Le couvercle de la lampe peut être chaud. Manipulez avec précaution.
Les lampes elles-mêmes peuvent être chaudes après usage.
Utilisez uniquement des lampes de même type et de même puissance que celles d'origine.
Risques liés à un MANQUE d'entretien
- L'accumulation de graisse augmente le risque d'incendie
- Diminution de l'efficacité d'aspiration
- Hausse de la consommation électrique
- Nuisances sonores plus importantes
- Mauvaises odeurs persistantes en cuisine
Dépannage
La hotte peut ne pas fonctionner correctement.
Avant de contacter le service après-vente, débranchez l'appareil et utilisez ce tableau pour identifier le problème.
Si le problème persiste, contactez le SAV avec les informations suivantes : référence du modèle, photographie de la plaque signalétique, description du problème et facture d'achat de votre appareil.
| Problème Causes possibles Solutions | ||
| Aucun fonctionnement des lampes ou du moteur | 1. La prise n'est pas bien branchée.2. Le câble d'alimentation est endommagé | 1. Vérifier le branchement de la prise2. Remplacer le câble si nécessaire |
| Le fusible de la carte est grillé | Remplacer le fusible de la carte | |
| L'interrupteur est défectueux. Réparer ou remplacer l'interrupteur | ||
| La lampe ne s'allume pas | La lampe est défectueuse Remplacer la lampe | |
| Vibrations anormales et bruit fort | 1. La hotte est mal installée.2. Mauvais raccordement entre les pièces. | Vérifier l'installation selon la notice. |
| Faible performance d'aspiration | La distance entre la hotte et la plaque est incorrecte | La distance idéale est de 65 à 75 cm |
| 1. Mauvaise aération ambiante | Ouvrir les portes/fenêtres pour améliorer la ventilation | |
| 2. Conduit, filtres à graisse ou à charbon bouchés | Nettoyer ou remplacer les filtres / Déboucher le conduit | |
Elimination et recyclage
Consignes importantes pour la protection de l'environnement
Cet appareil est conforme à la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE). Pour assurer une élimination appropriée de cet appareil, veuillez le remettre à un point de collecte approprié pour le recyclage des DEEE. En contribuant à son élimination correcte, vous aidez à prévenir tout dommage potentiel à l'environnement et à la santé humaine qui pourrait résulter d'une élimination incorrecte.
Ce symbole indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers en fin de vie. L'appareil usagé doit être retourné à un point de collecte spécifique pour le recyclage des dispositifs électroniques et électriques. Pour trouver ces systèmes de collecte, veuillez contacter votre autorité de collecte locale ou votre revendeur. Chacun d'entre nous joue un rôle important dans la récupération et le recyclage des anciens appareils. Une élimination appropriée des appareils usagés contribue à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
Cet appareil nécessite une élimination spécialisée des déchets et ne peut pas être jeté avec les ordures ménagères habituelles. Pour obtenir des informations détaillées sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter votre service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil. Ils pourront vous fournir des instructions spécifiques sur la manière de procéder à une élimination appropriée et respectueuse de l'environnement.
Collecte et recyclage des emballages du produit
Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à nos réglementations sur l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques ou autres. Apportez-les aux points de collecte des matériaux d'emballage désignés par vos autorités locales.
