MODE D'EMPLOI gm 22 SCHEPPACH

Nous vous souhaitons beaucoup de plaisir et de succès pour le travail avec votre nouvel appareil SChEPPACH.

Remarque :

Conformément à la loi relative à la sécurité des produits en vigueur, le fabricant de cette machine n'est pas responsable de dommages causés à la machine ou par la machine, dans les cas suivants :

• Maniement inapproprié, • Non observation des instructions d'utilisation, • Réparations effectuées par des tiers, des professionnels non habilités, • Montage et remplacement avec des pièces de rechange qui ne sont pas d'origine, • Utilisation non conforme, • Défaillances de l'installation électrique en cas de non-observation des prescriptions électriques et des spécifications VDE 0100, DIN 57113 / VDE0113.

Nous vous recommandons :

Avant le montage et la mise en service, lire le texte complet des instructions d'utilisation. Ces instructions d'utilisation doivent vous permettre de vous familiariser avec votre appareil et d'apprendre à vous servir de toutes les possibilités d'utilisation conformément à l'usage prévu.

Les instructions d'utilisation contiennent des informations importantes sur la manière d'utiliser votre appareil de façon sûre, appropriée et rentable, et sur la manière d'éviter les dangers, d'économiser les coûts de réparation, de réduire les temps d'arrêt et d'augmenter la fiabilité et la durée de vie de l'appareil.

- Après le déballage, vérifier immédiatement toutes les pièces pour constater d'éventuels dommages survenus au cours du transport. En cas de contestation, l'entreprise de transport doit immédiatement être avertie. Toute réclamation faite ultérieurement sera refusée.

• Vérifier si la livraison est au complet. - Avant d'utiliser l'appareil, lire les instructions d'utilisation pour vous familiariser avec la machine. - Pour ce qui concerne les accessoires, pièces d'usure et pièces de rechange, n'utiliser que des pièces d'origine SChEPPACH. Vous pouvez obtenir les pièces de rechange auprès de votre concessionnaire SChEPPACH. - Avec toute commande, veuillez indiquer notre numéro d'article ainsi que le type et l'année de construction de l'appareil.

Consignes de sécurité

Toujours arrêter les machines électriques avant d'utiliser le rapporteur numérique.

• Poser le rapporteur à plat sur un plan de référence, par exemple une scie circulaire, une scie à onglets ou une table de rabotage. Sur une scie à ruban, la lame forme une surface de référence.
• Mettez-la en marche et appuyez sur ZÉRO pour régler le rapporteur sur 0,0° ce qui permet de calibrer la surface de référence (voir Fig. 1).
• Appuyez l'appareil contre la lame de scie ou la butée du rabot tout en utilisant les aimants intégrés (voir Fig. 2). Pour toutes les opérations de mesure, le rapporteur doit toujours être tenu verticalement par rapport à la table (voir Fig. 3).
• Une lame de scie, une butée d'alignement ou une table de scie à ruban correctement réglée indique 90°. Si l'affichage indique une valeur différente, réglez votre appareil en suivant les instructions du fabricant (voir Fig. 4).
• Maintenant vous pouvez appuyer sur ZÉRO pour régler le rapporteur sur 0,0° et mesurer l'angle de votre lame de scie, butée d'alignement ou de votre table de scie à ruban (voir Fig. 5 et 6).
• Remplacez la pile en tournant le couvercle sur la face arrière du rapporteur dans le sens inverse des aiguilles d'une montre (voir Fig. 7).

Rapporteur GM 22

Cet outil innovant trouve rapidement tout angle avec précision.

Caractéristiques techniques

1. Résolution 0,05° / 3'
2. Précision 0,1°
3. Plage de mesure 360°
4. Courant de travail <80 μA
5. Température de travail +5°C - +45°C
6. Humidité de travail <85 % rf
7. Longueur 254 mm
8. Degré de protection IP 54
9. Pile 3VCR 2032 Lithium
10. Durée de vie des piles plus de 2000 heures

Consignes de travail

1. Tous les types d'angle sont faciles à mesurer pour tracer des lignes.
2. Commutation simple entre mesure absolue et mesure relative.
3. L'affichage se lit toujours verticalement, quelle que soit l'orientation de l'appareil.
4. Tous les types d'angle sont faciles à mesurer pour tracer des lignes.
5. Quadrant analogique pour une mesure facile à effectuer.
6. Niveau d'eau précis pour lire le plan horizontal.

Fig. 1

Haute précision jusqu'à ± 0,05°

Durée de vie des piles 2 000 heures (pile au lithium 3 V Cr2032)

Trous pour le verrouillage

Fig. 2

Quatre trous taraudés pour le bouton de verrouillage. Choisissez le trou en fonction de votre plage de mesure. Si vous enlevez le bouton, vous obtenez une plage de mesure totale de 360°.

Utilisation des boutons et de l'affichage

Fig. 3

Fig. 4 Réglage ABS

Poser la lame mobile sur le même plan que la lame de fixation.

Fig. 5 Utilisation du niveau d'eau de qualité

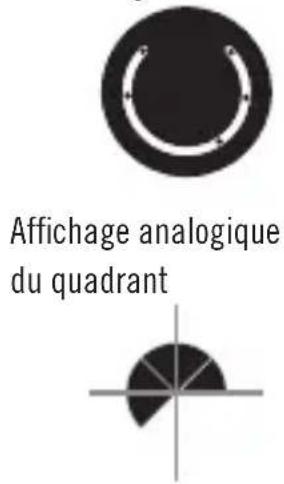

Légende de l'affichage d'angle analogique Fig. 6

Résolution de l'affichage d'angle analogique : 45°

Plage d'affichage jusqu'à 360°

Fig. 7 Interaction entre verrouillage et plage de mesure

Remarque : L'enlèvement du bouton de verrouillage permet d'étendre la plage de mesure à 360°.

Veiller à ne réintroduire le bouton de verrouillage que sur l'une des deux extrémités de l'alésage en forme de trou oblong. Elles sont plus larges pour pouvoir recevoir la vis.

Toute non-observation peut causer des dommages sur le filet des vis.

Maintenance

• Nettoyez le rapporteur avec un produit de nettoyage doux et un chiffon humide. Ne jamais plonger l'appareil dans l'eau. • Toujours utiliser une pile 3 V.
• Il s'agit d'un outil de précision sensible qui doit être protégé contre la poussière en excès. Ne pas laisser tomber cet appareil.

Déclaration de conformité

Par la présente, nous, SCHEPPACH Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69 - D-89335 Ichenhausen, déclarons que la machine désignée ci-dessous est, grâce à sa conception, à son type de construction ainsi qu'à la version mise sur le marché par nous, conforme aux spécifications applicables des Directives CE mentionnées ci-dessous.

Toute modification apportée à l'appareil entraîne la nullité de cette déclaration.

Désignation de l'appareil : Rapporteur

Type d'appareil : GM 22

Numéro d'article : 8800 1956

Normes européennes harmonisées appliquées : EN 55022:1998+A1:2000+A2:2003, EN 55024:1998+A1:2000+A2:2003 EN 61000-6-3:2001, EN 61000-6-1:2001

Numéro de procès-verbal d'essai BTRE0512260109

Directives CE applicables Directive CE sur les machines 98/37/EG (< 28.12.2009), Directive CE sur les machines 2006/42/EG (> 29.12.2009), Directive CE-EMV 2004/108/EWG. Directive RohS 2002/95/CE, Certificat PaK

Lieu, date : Ichenhausen, 16.11.2009

W. Wiu8

Signature : Wolfgang Windrich, chef de projet

Réservé aux pays de l'UE

Ne jamais jeter des outils électriques et électroniques dans les ordures ménagères !

Selon la directive européenne 2002/96/CE relative aux déchets d'appareils électriques et électroniques et transposition en droit national, tous les outils électriques usés doivent être collectés séparément et être récupérés de manière écologique.

Garantie

Les défauts évidents doivent être signalés dans les 8 jours suivant la réception de la marchandise, sinon l'acquéreur perd tous droits relatifs à de tels défauts. Nous garantissons nos appareils, s'ils sont manipulés correctement, durant toute la période de garantie légale à partir de la remise, autrement dit nous remplaçons gratuitement toute pièce de l'appareil durant cette période si elle devient inutilisable en raison de défauts matériels ou de fabrication. Les pièces qui ne sont pas fabriquées par nous sont couvertes par notre garantie dans la mesure où nous avons des droits de garantie vis-à-vis de nos fournisseurs. Les coûts de montage des pièces neuves sont à la charge de l'acheteur. Tous droits de transformation et de réduction ou autres droits à dédommagements sont exclus.
