Produkttyp	Digitaler Winkelmesser
Marke	Scheppach
Modell	GM 22
Auflösung	0,05° / 3'
Genauigkeit	0,1°
Messbereich	360° (ohne Verriegelungsknopf)
Stromversorgung	Lithiumbatterie 3V CR2032
Batterielebensdauer	Über 2000 Stunden
Länge	254 mm
Schutzart	IP 54
Betriebstemperatur	+5°C bis +45°C
Betriebsfeuchtigkeit	<85 % rF
Betriebsstrom	<80 μA
Anzeige	Digital und analog
Integrierte Wasserwaage	Ja
Integrierte Magnete	Ja
Gewindebohrungen für Verriegelung	4 Positionen
Kalibrierfunktion	Nullsetzen auf Referenzfläche
Absolute/relative Messung	Umschaltbar
Wartung	Reinigung mit feuchtem Tuch und mildem Reinigungsmittel
Sicherheit	Maschinen vor Gebrauch ausschalten
Ersatzteile	Nur Original-Scheppach-Teile
Garantie	Gesetzlich, Mängel innerhalb von 8 Tagen melden

Häufig gestellte Fragen - gm 22 SCHEPPACH

Wie kalibriere ich den Winkelmesser GM 22?

Legen Sie den Winkelmesser flach auf eine Referenzfläche (z.B. Sägetisch). Drücken Sie NULL, um die Anzeige auf 0,0° zu setzen. Drücken Sie dann das Gerät gegen das Sägeblatt oder den Anschlag, den Sie messen möchten. Wenn der angezeigte Winkel von 90° abweicht, stellen Sie Ihr Werkzeug gemäß den Herstelleranweisungen ein.

Wie tausche ich die Batterie des GM 22 aus?

Drehen Sie die Abdeckung auf der Rückseite des Winkelmessers gegen den Uhrzeigersinn, um sie zu öffnen. Ersetzen Sie die Batterie durch eine Lithiumbatterie 3V CR2032. Schließen Sie die Abdeckung durch Drehen im Uhrzeigersinn.

Wie genau ist der Winkelmesser GM 22?

Der GM 22 bietet eine Genauigkeit von ±0,1° und eine Auflösung von 0,05° (3 Bogenminuten). Er ermöglicht sehr feine Messungen für die Maschineneinstellung.

Kann man Winkel über 180° messen?

Ja, der Messbereich beträgt 360°, wenn Sie den Verriegelungsknopf entfernen. Ohne den Knopf ist der Bereich eingeschränkt. Um ihn auf 360° zu nutzen, schrauben Sie den Knopf ab und stecken Sie ihn in ein Langloch.

Wie pflege ich den Winkelmesser GM 22?

Reinigen Sie es mit einem milden Reinigungsmittel und einem feuchten Tuch. Tauchen Sie das Gerät niemals in Wasser. Schützen Sie es vor übermäßigem Staub und vermeiden Sie Stürze. Verwenden Sie nur eine 3V-Batterie.

Was bedeutet die analoge Anzeige am GM 22?

Die analoge Anzeige ist eine skalierte Viertelkreis, die eine schnelle Ablesung von Winkeln ermöglicht. Sie hat eine Auflösung von 45° pro Teilstrich und deckt den gesamten Bereich von 360° ab. Sie ergänzt die präzise digitale Anzeige.

Wie verwende ich die relative Messfunktion?

Drücken Sie die NULL-Taste, um einen Referenzpunkt zu setzen. Die Anzeige wechselt in den relativen Modus und misst Abweichungen von diesem Referenzpunkt. Dadurch können Winkel differenziell gemessen werden.

Ist der GM 22 für Metalloberflächen geeignet?

Ja, der Winkelmesser ist mit integrierten Magneten ausgestattet, die ihn fest auf ferromagnetischen Oberflächen halten. Dies erleichtert Messungen an Sägeblättern, Stahltischen usw.

Welchen Batterietyp verwendet der GM 22?

Er verwendet eine Lithiumbatterie 3V CR2032. Diese Batterie bietet eine Lebensdauer von über 2000 Stunden im Normalbetrieb.

Ist der Winkelmesser GM 22 wasserdicht?

Er hat die Schutzart IP 54, was bedeutet, dass er gegen Staub und Spritzwasser geschützt ist. Er ist nicht wasserdicht und darf nicht eingetaucht werden.

BEDIENUNGSANLEITUNG gm 22 SCHEPPACH

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen scheppach-Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung, • Nichtbeachtung der Bedienungsanweisung, • Reparaturen durch Dritte, nicht autorisierte Fachkräfte, - Einbau und Austausch von nicht originalen Ersatzteilen, - nicht bestimmungsgemäßer Verwendung, - Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch. Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und seine bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

• Überprüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt. • Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem

Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

Sicherheitshinweise

Schalten Sie elektrische Maschinen immer ab, bevor Sie den digitalen Winkelmesser benutzen.

• Setzen Sie den Winkelmesser flach auf eine Referenzebene, zum Beispiel eine Tischkreissäge, Gehrungssäge oder Hobeltisch. Auf einer Bandsäge bildet das Blatt eine Referenzfläche.
• Schalten Sie ein und drücken Sie ZERO, um den Winkelmesser auf 0,0° zu setzen, was die Referenzfläche kalibriert (siehe Abb. 1).
• Halten Sie das Gerät an das Sägeblatt oder den Hobelanschlag unter Verwendung der eingebauten Magnete (siehe Abb. 2). Der Winkelmesser sollte für alle Messtätigkeiten immer vertikal zum Tisch gehalten werden (siehe Abb. 3).
• Ein richtig justiertes Sägeblatt, Abrichtanschlag oder Bandsägetisch werden 90° ausweisen. Wenn die Anzeige etwas anderes anzeigt, justieren Sie Ihre Maschine nach entsprechend den Anweisungen des Herstellers (siehe Abb. 4).
• Jetzt können Sie ZERO drücken, um den Winkelmesser auf 0,0° einzustellen und den Winkel Ihres Sägeblattes, Abrichtanschlags oder Ihres Bandsägetisches zu messen (siehe Abb. 5 und 6).
• Ersetzen Sie die Batterie durch Drehen des Deckels auf der Rückseite des Winkelmessers entgegen dem Uhrzeigersinn (siehe Abb. 7).

Winkelmesser gm 22

Dieses innovative Werkzeug findet jeden Winkel genau und schnell.

Technische Daten

1. Auflösung 0,05° / 3'
2. Genauigkeit 0,1°
3. Messbereich 360°
4. Arbeitsstrom <80 μA
5. Arbeitstemperatur +5°C - +45°C
6. Raumfeuchtigkeit <85 % rf
7. Länge 254 mm
8. Schutzart IP 54
9. Batterie 3VCR 2032 Lithium
10. Batterie-Lebensdauer über 2000 Stunden

Arbeitshinweise

1. Jede Art von Winkel ist leicht zu messen und Linien zu ziehen.
2. Leichtes Umschalten zwischen absolutem und relativem Messen.

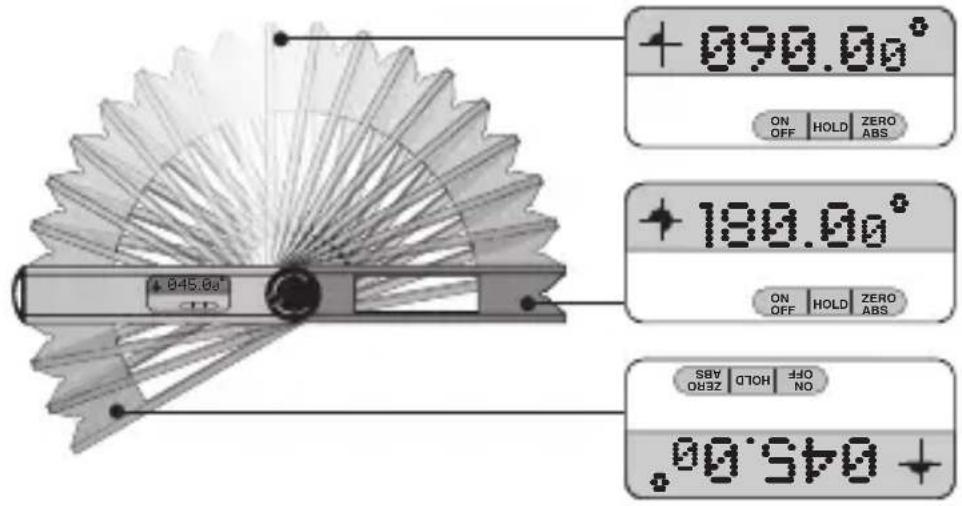

3. Die Anzeige liest sich immer aufrecht, ganz gleich, wie das Gerät gedreht wird.
4. Es ist leicht, jede Art von Winkel zu messen und Linien zu ziehen.
5. Analoger Quadrant für leichtes Messen.
6. Genaue Wasserwaage zum Ablesen der horizontalen Ebene.

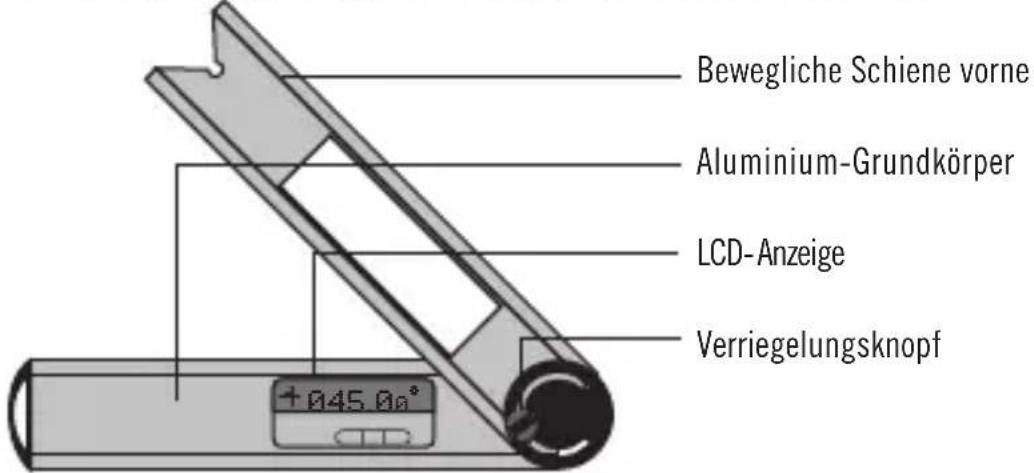

Fig. 1

Hohe Genauigkeit bis ± 0,05° Batterie-Lebensdauer 2.000 Stunden (3 V Cr2032 Lithium-Batterie)

Löcher für Verriegelung

Analoge Quadrant-Anzeige

Vier Gewindelöcher nehmen den Verriegelungsknopf auf. Wählen Sie das Loch entsprechend Ihrem Messbereich. Wenn Sie den Knopf entfernen, erhalten Sie einen vollen 360°-Bereich.

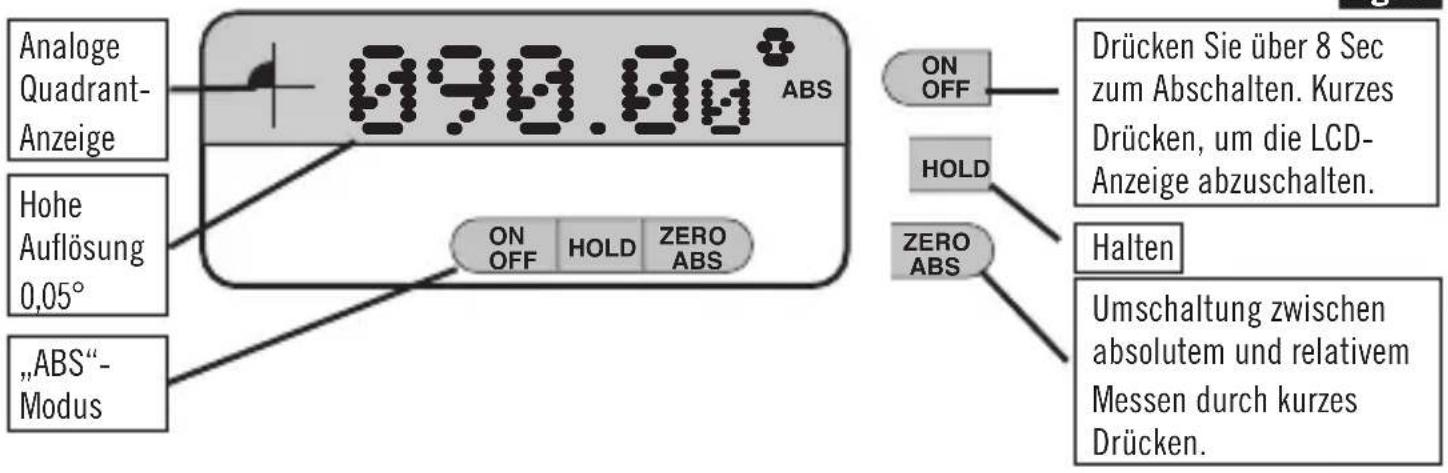

Gebrauch der Knöpfe und des Displays

Fig. 3

Fig. 4 ABS-Einstellung

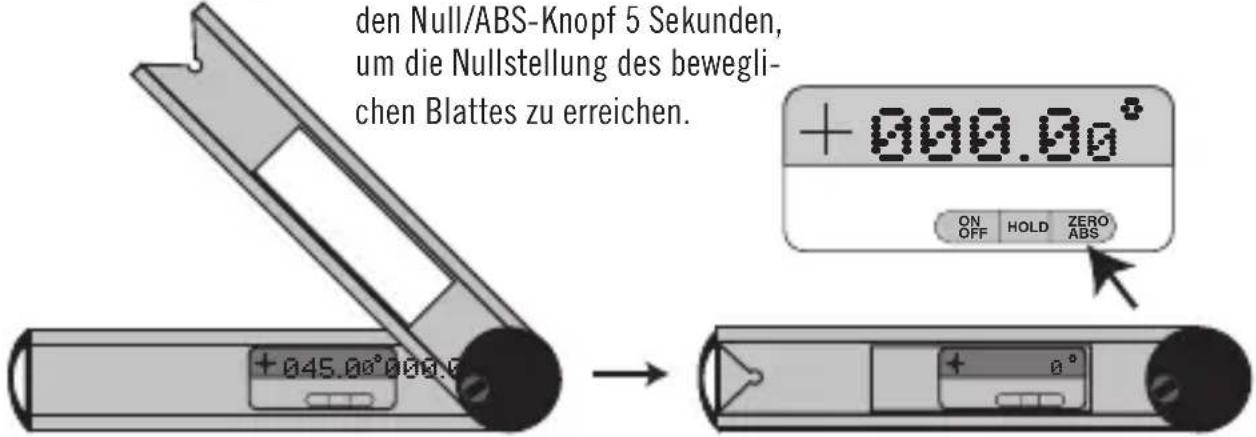

Stellen Sie das bewegliche Messer auf die gleiche Ebene wie das Befestigungsblatt.

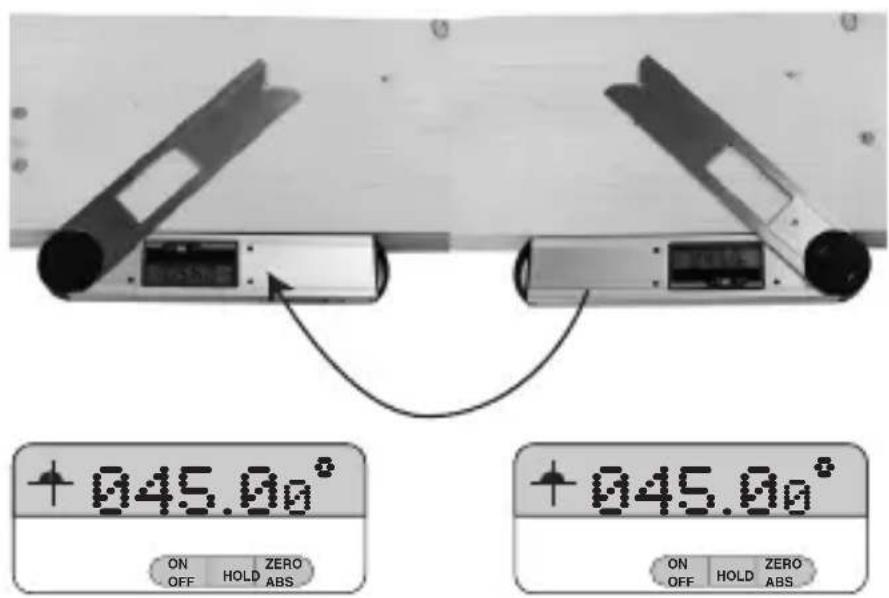

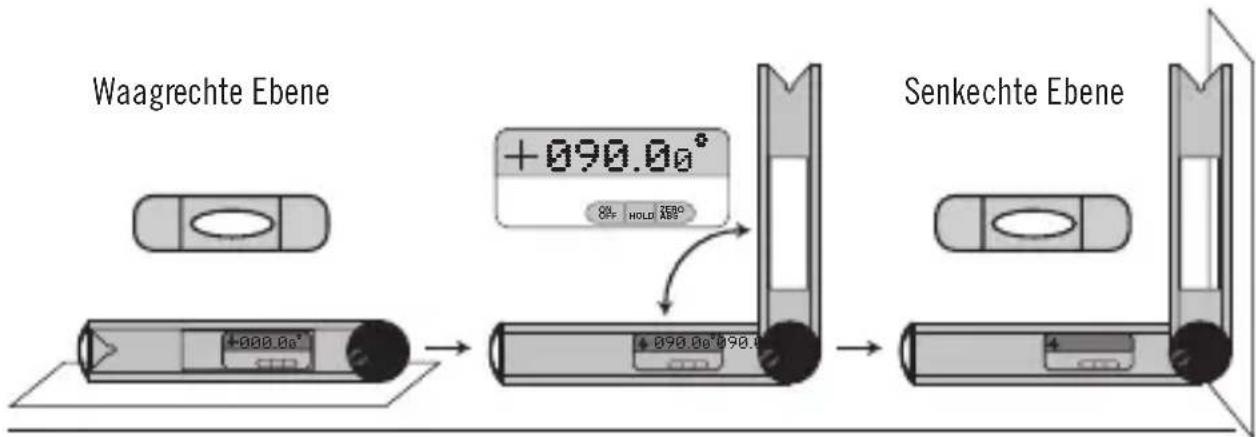

Fig. 5 Anwendung der Qualitäts-Wasserwaage

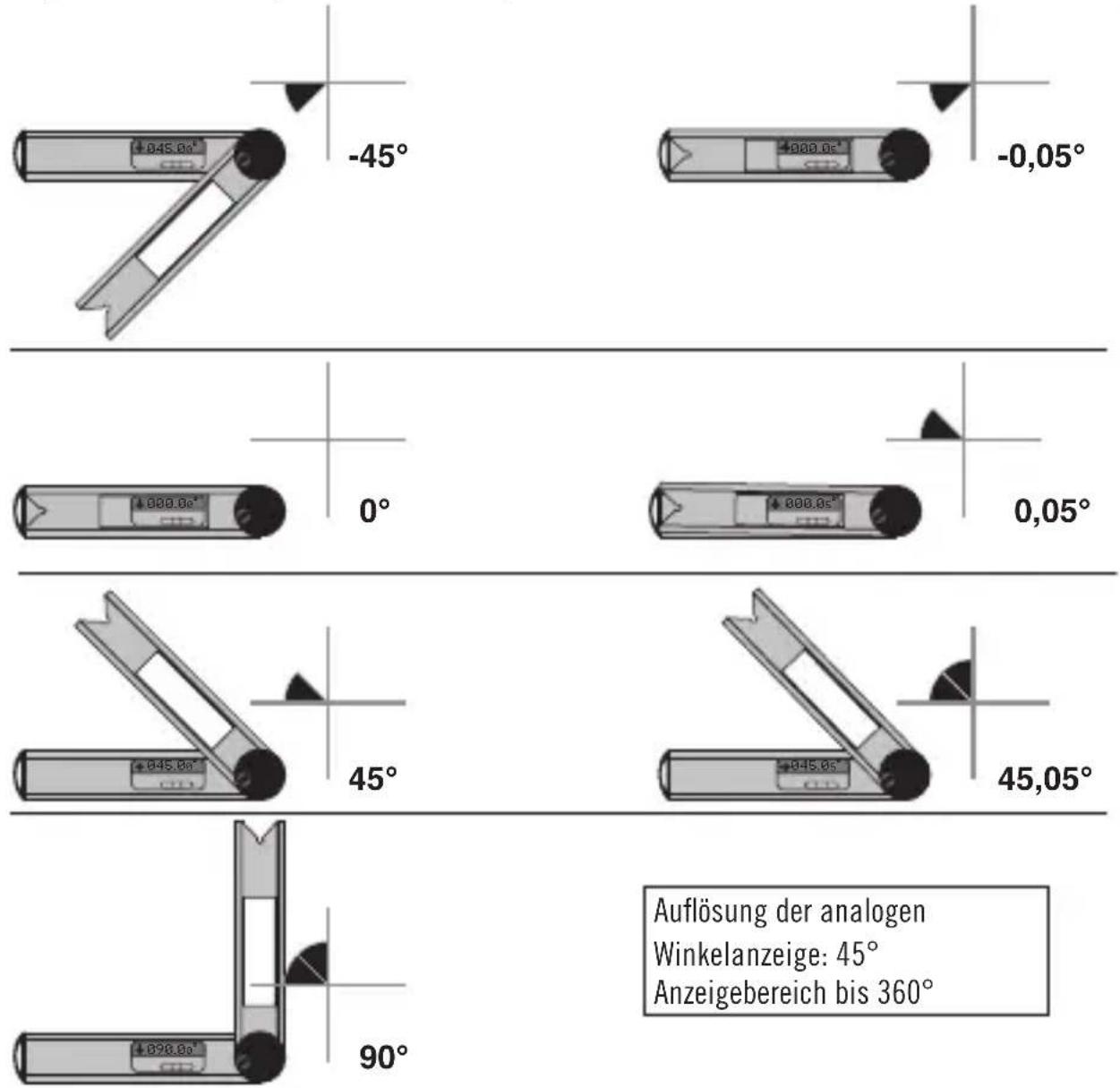

Legende der analogen Winkelanzeige Fig. 6

Auflösung der analogen

Winkelanzeige: 45°

Anzeigebereich bis 360°

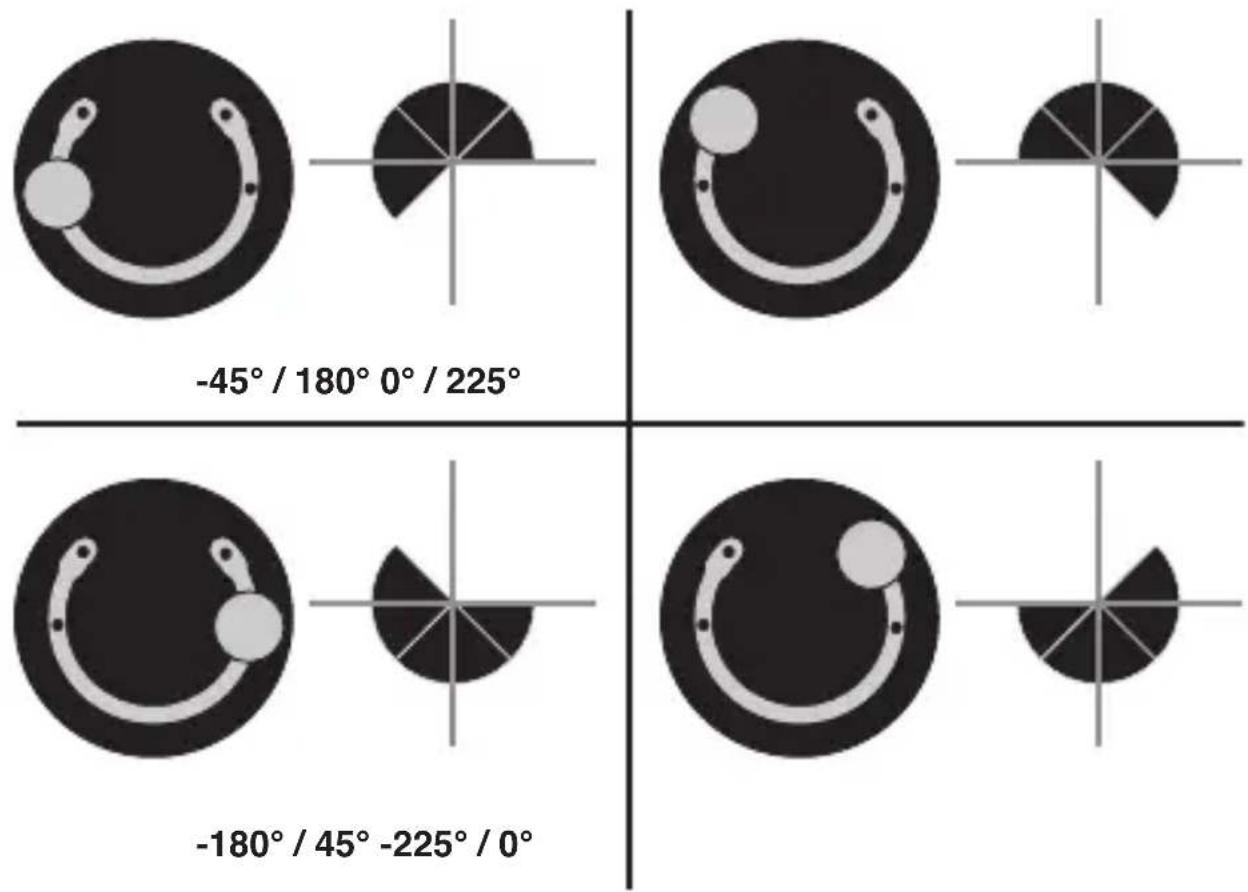

Fig. 7 Zusammenspiel zwischen Verriegelung und Messbereich

Anmerkung: Der Messbereich kann durch Entfernen des Verriegelungsknopfes bis auf 360° ausgedehnt werden.

Bitte achten Sie darauf, den Verriegelungsknopf ausschließlich an einem der beiden Enden der Langlochbohrung wieder einzuführen. Diese sind für diesen Zweck größer, um die Schraube durchführen zu können.

Nichtbeachtung kann zu Beschädigungen des Schraubengewindes führen.

Wartung

• Reinigen Sie den Winkelmesser mit einer milden Reinigungsflüssigkeit und einem feuchten Tuch. Tauchen Sie das Gerät nie in Wasser. • Verwenden Sie immer eine 3V-Batterie.
• Dies ist ein empfindliches Präzisionswerkzeug und sollte vor übermäßigem Staub geschützt werden. Lassen Sie das Gerät nicht fallen.

Konformitätserklärung

Hiermit erklären wir, scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen, dass das nachfolgend bezeichnete Gerät aufgrund seiner Konstruktion und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen Bestimmungen nachstehender EG-Richtlinien entspricht.

Bei einer Änderung am Gerät verliert diese Erklärung ihre Gültigkeit.

Bezeichnung des Gerätes:

Winkelmesser

Gerätetyp:

gm 22

Artikelnummer:

8800 1956

Angewandte harmonisierte europäische Normen:

EN 55022:1998+A1:2000+A2:2003

EN 55024:1998+A1:2000+A2:2003

EN 61000-6-3:2001, EN 61000-6-1:2001

Testberichtnummer

BTRE0512260109

Einschlägige EG-Richtlinien

EG-Maschinenrichtlinie 98/37/EG (bis 28.12.2009),

EG-Maschinenrichtlinie 2006/42/EG (ab 29.12.2009),

EG-EMV Richtlinie 2004/108/EWG,

RohS Direktive 2002/95/EG, PaK Zertifikat

Ort, Datum:

Ichenhausen, 16.11.2009

W. Wiuθ

Unterschrift:

i.V. Wolfgang Windrich, Produktmanager
