| Caractéristiques techniques | Boîtier en aluminium, compatible ATX, micro-ATX et mini-ITX, dimensions : 380 x 210 x 450 mm |
|---|---|
| Capacité de stockage | Supporte jusqu'à 4 disques durs de 3,5 pouces et 2 disques SSD de 2,5 pouces |
| Refroidissement | Emplacements pour 2 ventilateurs de 120 mm à l'avant et 1 ventilateur de 120 mm à l'arrière |
| Connectivité | Ports USB 3.0, ports audio HD, boutons de mise sous tension et de réinitialisation sur le panneau avant |
| Utilisation | Idéal pour les configurations de bureau ou multimédia, facile d'accès pour l'installation des composants |
| Maintenance et réparation | Accès facile aux composants internes, filtres à poussière amovibles pour un nettoyage facile |
| Sécurité | Conception robuste pour protéger les composants internes, possibilité de verrouillage des panneaux latéraux |
| Informations générales | Poids : 5,2 kg, garantie constructeur de 2 ans, couleur : noir |
FOIRE AUX QUESTIONS - MILO 12 SILVERSTONE
Questions des utilisateurs sur MILO 12 SILVERSTONE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Unite Centrale au format PDF gratuitement ! Retrouvez votre notice MILO 12 - SILVERSTONE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MILO 12 de la marque SILVERSTONE.
MODE D'EMPLOI MILO 12 SILVERSTONE
Fixation pour ventilateur
ESPAÑOL
Fixation pour carte mère
ESPAÑOL
Fixation pour disque dur 2,5"
ESPAÑOL
Montage pour ODD mince
ESPAÑOL
Vis de montage de la carte rehausseur
ESPAÑOL
Support d'orientation verticale
ESPAÑOL
Fixation pour bloc d'alimentation électrique
ESPAÑOL
Montaje para FA
ITALIANO
Supporto per PSU
ไทย
การยิด PSU
РУССКИЙ
繁體中文
鎖固電源
簡体中文
锁固电源
日本語
PSUのインストール用
한국어
PSU 석치
Warranty card
Suivez le sens de la flèche pour retirer les quatre panneaux
ESPAÑOL
Installez le bloc d'alimentation
ESPAÑOL
Instalar FA
ITALIANO
Installare la PSU
РУССКИЙ
繁體中文
安裝電源供應器
簡体中文
安装电源供应器
日本語
PSUをインストールします
한국어
PSU를 설치합니다
ไทย
ติดตั้ง PSU
4

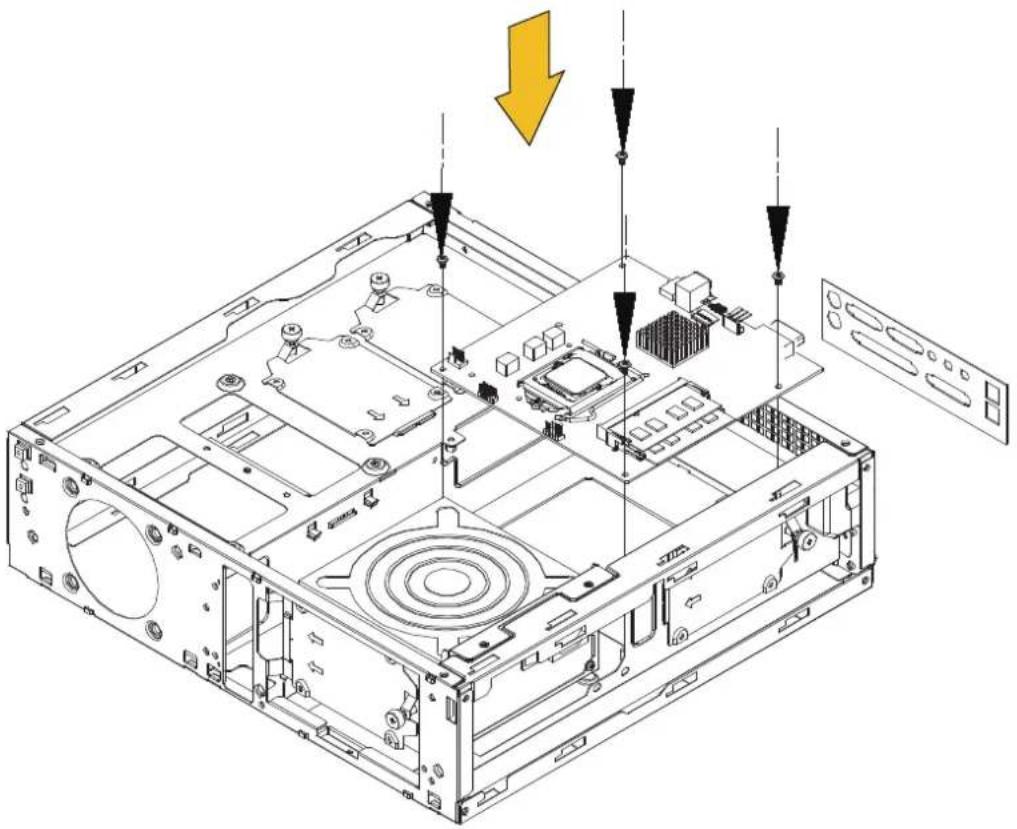

(1) Installez le blindage d'E/S de la carte mère
(2) Installez la carte mère puis fixez-la avec des vis
* Nous vous conseillons de raccorder les câbles d'E/S avant et d'alimentation de la carte mère
ESPAÑOL
Installez le SSD 2,5"
ESPAÑOL
Installez le panneau frontal
ESPAÑOL
Instale el panel frontal
ITALIANO
Installez un lecteur optique fin de 9,5 mm
Veuillez ignorer cette étape si vous ne souhaitez pas
installer de disque optique fin de 9,5 mm
ESPANOL
Connectez la carte de rehaussement PCIe à la carte mère et fixez-la avec des vis
ESPAÑOL
Conecte la tarjeta PCIe elevadora a la placa base, fíjela con tornillos
ITALIANO
(1) Retirez les caches de l'emplacement PCI
(2) Installez la carte graphique
Si la carte graphique est trop large causant des difficultés lors de l'installation, la poutre sur le châssis supérieur peut être retirée afin d'y insérer la carte graphique
ESPAÑOL
Replacez les quatre panneaux pour terminer l'installation
ESPAÑOL
Installez les patins pour une orientation verticale ou horizontale
ESPAÑOL
L'installation d'un ventilateur de 80 mm à l'avant permet d'améliorer la dissipation thermique en évacuant la chaleur accumulée pour les cartes graphiques à 3 ventilateurs
ESPAÑOL
Si la carte graphique installée a un design ouvert, l'installation d'un ventilateur de 140 mm à l'avant et à l'arrière permet d'aider à extraire l'air pour améliorer la dissipation thermique
ESPAÑOL
Limitations pour le refroidisseur de CPU
La limite de hauteur du refroidisseur de CPU est de 77 mm ; le refroidisseur peut dépasser du bord de la carte mère de 12 mm
ESPANOL
Limitation en profondeur du bloc d'alimentation électrique La profondeur limite du bloc d'alimentation est de 160 mm Si un disque optique plat de 9,5 mm doit être installé, le facteur de forme du bloc d'alimentation est limité à SFX ou SFX-L.
ESPAÑOL
Limitations de longueur du GPU
La limite de longueur de la carte graphique est de 345mm
Si un ventilateur de 80 mm est installé à l'avant, la longueur totale du GPU et l'épaisseur du ventilateur atteignent 355 mm.
L'épaisseur maximale est de 160 mm (y compris la hauteur des connecteurs lorsqu'ils sont branchés)
L'épaisseur de l'avant du circuit imprimé est de 62 mm
La limite de l'arrière du circuit imprimé est de 6 mm (l'épaisseur du circuit imprimé de la carte graphique est de 1,6 mm)
Retrait du filtre à poussière
Les filtres à poussière sont situés sur les panneaux latéraux gauche et droit, veuillez les nettoyer directement avec un aspirateur
ESPAÑOL
Termes et conditions de la garantie
- Les défauts des composants du produit ainsi que les dommages résultant d'une fabrication défectueuse sont couverts par cette garantie. Les défauts ou dommages associés aux conditions suivantes seront réparés ou remplacés sous l'autorité de SilverStone Technology.
a. Utilisation conforme aux instructions fournies dans le manuel, sans mauvais usage, usage excessif ou toute autre forme d'utilisation inappropriée*.
b. Dommages ne résultant pas d'une catastrophe naturelle (orage, incendie, tremblement de terre, inondations, sel, air, insectes, animaux, etc.)
c. Produit non démonté, modifié ou réparé. Composants non démontés ou réparés.
d. Etiquette/autocollants de garantie non retirés ou rompus. Les pertes ou dommages résultant de conditions autres que celles listées ci-dessus ne sont pas couverts par la garantie. - Dans le cadre de sa garantie, la responsabilité maximale de SilverStone Technology se limite à la valeur effective du produit (valeur dépréciée, hors frais de transport, de manutention et autres). SilverStone Technology n'est en aucun cas responsable des autres dommages ou pertes associés à l'utilisation du produit.
- Dans le cadre de sa garantie, SilverStone Technology s'oblige à réparer ou à remplacer ses produits défectueux. En aucun cas SilverStone Technology ne pourra être tenu pour responsable des dommages liés à la vente, à l'achat ou à l'utilisation, y compris mais sans s'y limiter, toute perte de données, perte d'affaires, perte de profit, perte d'utilisation du produit, ou tout dommage direct ou indirect, prévisible ou non, basé ou non sur une violation de la garantie, du contrat ou d'une négligence, et ce même si SilverStone Technology avait été informé de la possibilité de tels dommages.
- La garantie couvre exclusivement l'acquéreur d'origine pour l'achat effectué auprès de l'un des distributeurs et revendeurs SilverStone agréés ; la garantie n'est pas transférable en cas de revente d'occasion.
- Vous devez fournir la preuve d'achat ou la facture du produit en indiquant clairement la date d'achat afin de nous permettre de déterminer vos droits à la garantie.
- Si un problème venait à survenir en cours de la période de garantie, veuillez contacter votre marchand/revendeur/distributeur SilverStone agréé, ou SilverStone. https://www.silverstonetek.com.
Veuillez noter que : (i) Vous devez fournir la preuve d'achat d'origine du produit grâce à un reçu détaillé et daté ; (ii) Les frais d'expédition (ou tout frais de transport) du produit aux distributeurs agréés de SilverStone seront à votre charge. Les frais de retour (ou tout frais de transport) du produit à votre adresse seront à la charge des distributeurs agréés de SilverStone après la réparation du produit ; (iii) Avant de nous envoyer le produit, vous devez obtenir un numéro d'autorisation de retour d'article (RMA) de la part de SilverStone. Les informations sur la mise à jour des termes et conditions de la garantie seront publiées sur le site officiel de SilverStone. Veuillez visiter le site https://www.silverstonetek.com.pour les informations les plus récentes.
Informations additionnels et contacts
Pour l'Amérique du Nord usasupport(at)silverstonetek.com
SilverStone Technology Amérique du Nord peut réparer ou remplacer un produit défectueux par un produit réusiné qui n'est pas neuf mais dont le bon fonctionnement a été testé. Le produit de remplacement sera couvert par la période de garantie restante, ou 30 jours, la période la plus longue étant retenue. Tous les dispositifs d'alimentation doivent être retournés au lieu d'achat si le retour se fait dans les 30 jours suivant l'achat ; passé ce délai, le client devra requérir un numéro d'autorisation de retour d'article (RMA) auprès de SilverStone Technology aux Etats-Unis en téléchargeant le formulaire « USA RMA for end-users » (RMA USA pour les utilisateurs finaux) via le lien ci-dessous et en suivant les instructions. http://silverstonetek.com/contactus.php
Pour l'Australie uniquementsupport(at)silverstonetek.com
Nos biens sont dotés de garanties ne pouvant être exclues par les lois australiennes sur la consommation. Vous avez droit à un remplacement ou à un remboursement en cas de défaillance majeure, ou à une compensation pour tout autre dommage ou perte raisonnablement prévisible. Vous avez également droit à la réparation ou au remplacement du produit si celui-ci se révèle d'une qualité non acceptable ou si la défaillance ne se révèle pas majeure. Veuillez vous reporter aux « Termes et conditions de la garantie » ci-dessus pour plus de détails sur la garantie.
