Caractéristique	Détails
Type de boîtier	Mini-ITX
Dimensions (L x P x H)	210 x 374 x 200 mm
Poids	3,5 kg
Matériau	Acier et plastique
Compatibilité carte mère	Mini-ITX
Slots d'extension	1 x PCIe
Emplacements pour disques durs	2 x 2,5 pouces, 1 x 3,5 pouces
Refroidissement	Support pour ventilateurs de 120 mm
Connectivité avant	2 x USB 3.0, 1 x audio jack
Alimentation	Compatible avec les alimentations SFX
Utilisation recommandée	PC de jeu compact, station de travail
Maintenance	Accès facile aux composants internes pour nettoyage
Sécurité	Conception robuste avec protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - SUGO 15 SILVERSTONE

Quelle est la compatibilité de la carte mère avec le SILVERSTONE SUGO 15 ?

Le SILVERSTONE SUGO 15 est compatible avec les cartes mères au format Mini-ITX et Mini-DTX.

Quelle est la longueur maximum de la carte graphique supportée ?

Le boîtier SILVERSTONE SUGO 15 peut accueillir des cartes graphiques jusqu'à 330 mm de longueur.

Quelles sont les dimensions du SILVERSTONE SUGO 15 ?

Les dimensions du SILVERSTONE SUGO 15 sont 380 mm de hauteur, 210 mm de largeur et 400 mm de profondeur.

Est-ce que le SILVERSTONE SUGO 15 supporte les refroidisseurs CPU de grande hauteur ?

Oui, le SILVERSTONE SUGO 15 prend en charge les refroidisseurs CPU d'une hauteur maximale de 160 mm.

Combien de disques durs puis-je installer dans le SILVERSTONE SUGO 15 ?

Le SILVERSTONE SUGO 15 permet d'installer jusqu'à 2 disques durs de 3,5 pouces et 2 disques SSD de 2,5 pouces.

Est-il possible d'installer un système de refroidissement liquide dans le SILVERSTONE SUGO 15 ?

Oui, le SILVERSTONE SUGO 15 prend en charge les systèmes de refroidissement liquide et peut accueillir un radiateur de 240 mm à l'avant.

Comment puis-je accéder aux ports d'entrée/sortie du SILVERSTONE SUGO 15 ?

Les ports d'entrée/sortie du SILVERSTONE SUGO 15 sont situés sur le panneau supérieur, incluant des ports USB et des prises audio.

Le SILVERSTONE SUGO 15 est-il facile à assembler ?

Oui, le SILVERSTONE SUGO 15 est conçu pour une assemblage facile avec des vis préinstallées et un bon accès à l'intérieur du boîtier.

Quelle est la capacité de l'alimentation recommandée pour le SILVERSTONE SUGO 15 ?

Il est recommandé d'utiliser une alimentation de 500W ou plus pour garantir des performances optimales avec le SILVERSTONE SUGO 15.

Où puis-je trouver le manuel d'utilisation du SILVERSTONE SUGO 15 ?

Le manuel d'utilisation du SILVERSTONE SUGO 15 est disponible sur le site officiel de SilverStone dans la section support.

MODE D'EMPLOI SUGO 15 SILVERSTONE

Fixation pour bloc d'alimentation électrique, disque dur de 3,5"

Fixation pour disque dur 2,5", carte mère

Retirez les quatre panneaux latéraux

Installez le bloc d'alimentation

Instale la FA

Installare la PSU

ติดตั้ง PSU

PSU

파워 서플라이를 설치합니다

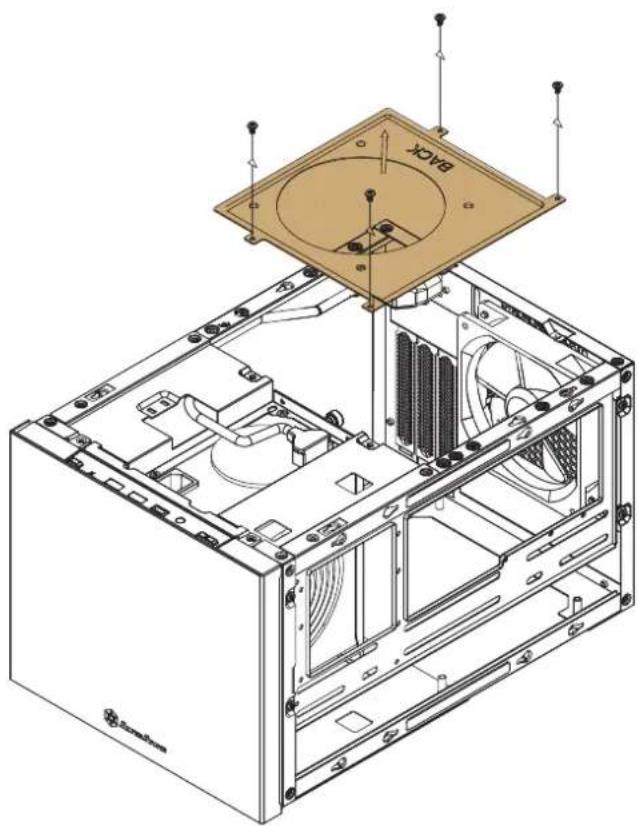

Enlevez le support du ventilateur supérieur

Enlevez le support latéral droit

Installez le blindage d'E/S de la carte mère

Installez la carte mère / serrez les vis

Enlevez le panneau frontal

Enlevez le support de SSD 2,5"

Retirez le bracket SSD 2,5"

Retirer la carte SSD de 2,5"

2.5"

2.5"

2.5" SSD

6-3

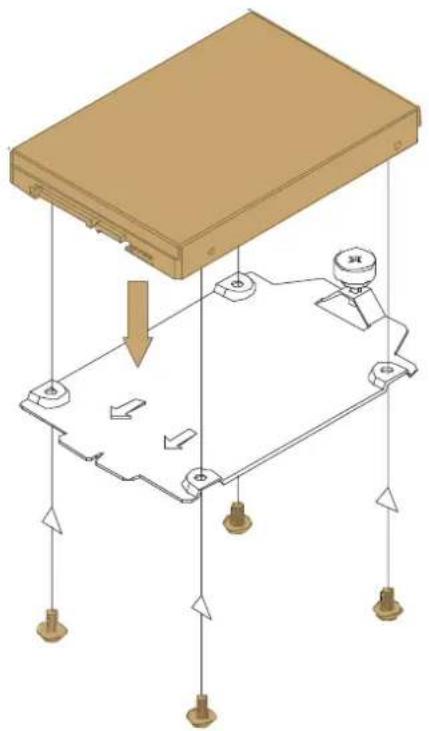

Installez le disque de 2,5"

Raccordez tous les câbles, fixez le support de SSD 2,5"

Retirez le support latéral, installez un disques durs 3,5" x 2, fixez à nouveau le support de lecteur au chassis

Retirez le support latéral, installez un radiateur de 240mm, fixez le support de lecteur au chassis

Veuillez vous reporter au tableau des suggestions pour les pièces à assembler sur le support latéral

Fixez le panneau frontal au châssis

Installez la carte graphique

Retirez le cache de l'emplacement PCI. Faites glisser le support de la carte graphique pour l'ouvrir.

Installez la carte graphique

Installez la carte graphique Remettez le support de la carte graphique en place avec la carte graphique

Installez le prolongateur de cordon d'alimentation du bloc d'alimentation, allumez le bloc d'alimentation

Fixez les quatre panneaux latéraux au châssis. L'installation est terminée.

Installez les patins de pied sur le châssis dans le sens désiré

La limite de hauteur du refroidisseur est de 182 mm, le refroidisseur peut dépasser du bord de la carte mère de 6 mm

Si le support de ventilateur supérieur est installé et qu'aucun ventilateur n'est monté dessus, la limite de hauteur du refroidisseur est de 174 mm. Si le support de ventilateur supérieur et le ventilateur sont installés, la limite de hauteur du refroidisseur est de 174 mm moins l'épaisseur du ventilateur.

Remarque : Aucune pièce ne peut être installée derrière le support latéral droit.

Lors de l'installation d'un ventilateur ou d'un radiateur de 140 mm sur la moitié arrière du support latéral droit, la limite de hauteur du bloc d'eau du processeur / du refroidisseur d'air est de 35 mm

Remarque: l'épaisseur du radiateur ne peut pas être supérieure à 140 mm

Lors de l'installation d'un ventilateur ou d'un radiateur de 120 mm sur la moitié arrière du support latéral droit, la limite de hauteur du bloc d'eau du processeur / du refroidisseur d'air est de 55mm

Remarque: l'épaisseur du radiateur ne peut pas être supérieure à 120mm

Lors de l'installation d'un disque dur de 3,5 pouces sur la moitié arrière du support, la limite de hauteur du bloc d'eau du processeur / refroidisseur d'air est de 67 mm.

Limitation du bloc d'alimentation électrique

La profondeur maximale du bloc d'alimentation est de 160 mm

(150 mm recommandé)

Limitation de la carte graphique

Le SUGO 15 peut accueillir des cartes graphiques jusqu'à 330 mm de longueur et 148 mm de largeur (L'espace du connecteur de la carte graphique n'affecte pas la limite de largeur)

Limitation de la carte graphique

En termes d'épaisseur de PCB, l'arrière de la carte graphique est limité à un maximum de 5 mm, et l'avant à 60 mm.

Si le processeur est installé avec un refroidisseur de liquide de 240 mm et que la carte graphique est refroidie par air, un ventilateur de 120 mm peut être monté sur le support de ventilateur supérieur (expulsant l'air) pour aider à la dissipation thermique de la carte graphique.

Le ventilateur du bloc d'alimentation doit faire face au côté droit

Si vous utilisez des refroidisseurs à air de type tour, nous vous conseillons de les installer avec le ventilateur soufflant vers l'arrière.

Avant de retirer le filtre, veuillez d'abord retirer le panneau correspondant

Termes et conditions de la garantie

1. Les défauts des composants du produit ainsi que les dommages résultant d'une fabrication défectueuse sont couverts par cette garantie. Les défauts ou dommages associés aux conditions suivantes seront réparés ou remplacés sous l'autorité de SilverStone Technology. a. Utilisation conforme aux instructions fournies dans le manuel, sans mauvais usage, usage excessif ou toute autre forme d'utilisation inappropriée*. b. Dommages ne résultant pas d'une catastrophe naturelle (orage, incendie, tremblement de terre, inondations, sel, air, insectes, animaux, etc.) c. Produit non démonté, modifié ou réparé. Composants non démontés ou réparés. d. Etiquette/autocollants de garantie non retirés ou rompus. Les pertes ou dommages résultant de conditions autres que celles listées ci-dessus ne sont pas couverts par la garantie.
2. Dans le cadre de sa garantie, la responsabilité maximale de SilverStone Technology se limite à la valeur effective du produit (valeur dépréciée, hors frais de transport, de manutention et autres). SilverStone Technology n'est en aucun cas responsable des autres dommages ou pertes associés à l'utilisation du produit.
3. Dans le cadre de sa garantie, SilverStone Technology s'oblige à réparer ou à remplacer ses produits défectueux. En aucun cas SilverStone Technology ne pourra être tenu pour responsable des dommages liés à la vente, à l'achat ou à l'utilisation, y compris mais sans s'y limiter, toute perte de données, perte d'affaires, perte de profit, perte d'utilisation du produit, ou tout dommage direct ou indirect, prévisible ou non, basé ou non sur une violation de la garantie, du contrat ou d'une négligence, et ce même si SilverStone Technology avait été informé de la possibilité de tels dommages.
4. La garantie couvre exclusivement l'acquéreur d'origine pour l'achat effectué auprès de l'un des distributeurs et revendeurs SilverStone agréés; la garantie n'est pas transférable en cas de revente d'occasion.
5. Vous devez fournir la preuve d'achat ou la facture du produit en indiquant clairement la date d'achat afin de nous permettre de déterminer vos droits à la garantie.
6. Si un problème venait à survenir en cours de la période de garantie, veuillez contacter votre marchand/revendeur/distributeur SilverStone agréé, ou SilverStone. https://www.silverstonetek.com.

Veuillez noter que : (i) Vous devez fournir la preuve d'achat d'origine du produit grâce à un reçu détaillé et daté; (ii) Les frais d'expédition (ou tout frais de transport) du produit aux distributeurs agréés de SilverStone seront à votre charge. Les frais de retour (ou tout frais de transport) du produit à votre adresse seront à la charge des distributeurs agréés de SilverStone après la réparation du produit; (iii) Avant de nous envoyer le produit, vous devez obtenir un numéro d'autorisation de retour d'article (RMA) de la part de SilverStone. Les informations sur la mise à jour des termes et conditions de la garantie seront publiées sur le site officiel de SilverStone. Veuillez visiter le site https://www.silverstonetek.com pour les informations les plus récentes.

Informations additionnelles et contacts

SilverStone Technology Amérique du Nord peut réparer ou remplacer un produit défectueux par un produit réutilisé qui n'est pas neuf mais dont le bon fonctionnement a été testé. Le produit de remplacement sera couvert par la période de garantie restante, ou 30 jours, la période la plus longue étant retenue. Tous les dispositifs d'alimentation doivent être retournés au lieu d'achat si le retour se fait dans les 30 jours suivant l'achat; passé ce délai, le client devra requérir un numéro d'autorisation de retour d'article (RMA) auprès de SilverStone Technology aux États-Unis en téléchargeant le formulaire « USA RMA for end-users » (RMA USA pour les utilisateurs finaux) via le lien ci-dessous et en suivant les instructions. http://silverstonetek.com/contactus.php

Nos biens sont dotés de garanties ne pouvant être exclues par les lois australiennes sur la consommation. Vous avez droit à un remplacement ou à un remboursement en cas de défaillance majeure, ou à une compensation pour tout autre dommage ou perte raisonnablement prévisible. Vous avez également droit à la réparation ou au remplacement du produit si celui-ci se révèle d'une qualité non acceptable ou si la défaillance ne se révèle pas majeure. Veuillez vous reporter aux « Termes et conditions de la garantie » ci-dessus pour plus de détails sur la garantie.
