Type de produit	Boîtier mini-ITX (unité centrale)
Marque	SilverStone
Modèle	Milo ML09
Dimensions (L x H x P)	350 x 99 x 205 mm
Poids	Environ 2,5 kg
Matériau	Acier et plastique
Couleur	Noir
Format carte mère	Mini-ITX
Alimentation compatible	SFX standard (profondeur max 100 mm)
Ventilation	1 x 120 mm (préinstallé), 2 x 80 mm (optionnel)
Emplacements de stockage	1 x 3,5" ou 2 x 2,5" (via support multifonction)
Emplacement lecteur optique	1 x slim (12,7 mm ou 9,5 mm à plateau)
Connecteurs panneau avant	USB 3.0, audio, allumage, reset, LED
Cartes d'extension	Low profile jusqu'à 6,9" de long, max 2 fentes (avec ventilateurs 15 mm)
Hauteur maximale du refroidisseur CPU	Variable selon composants installés (voir tableau)
Filtres à poussière	Oui, nettoyage recommandé tous les 3 à 6 mois
Orientation	Horizontale (pieds caoutchouc) ou verticale (support inclus)
Pays d'origine	Non précisé

FOIRE AUX QUESTIONS - Milo ML09 SILVERSTONE

Quelles sont les dimensions du SilverStone Milo ML09 ?

Le boîtier mesure environ 350 mm de largeur, 99 mm de hauteur et 205 mm de profondeur.

Quel type d'alimentation est compatible avec le ML09 ?

Le ML09 accepte les alimentations SFX standard avec une profondeur maximale de 100 mm. SilverStone recommande l'installation avec le ventilateur orienté vers le haut pour les modèles SFX.

Comment installer un lecteur optique slim dans le ML09 ?

Retirez le cache avant du lecteur optique. Insérez le lecteur dans la cage en l'alignant avec le panneau avant, puis fixez-la avec des vis. Pour un lecteur de 9,5 mm, remplacez le cadre avant par celui inclus et appliquez de la colle sur la rondelle.

Quelle est la hauteur maximale du refroidisseur CPU ?

La hauteur maximale dépend des composants installés sur le support multifonction (lecteur, ventilateur). Consultez le tableau fourni dans la notice pour les limites exactes.

Comment nettoyer les filtres à poussière du boîtier ?

Il est recommandé de nettoyer les filtres tous les 3 à 6 mois selon l'environnement. Déclipsez les filtres et nettoyez-les à la main ou avec un chiffon doux.

Quels types de cartes graphiques sont compatibles ?

Le ML09 accepte les cartes d'extension low profile jusqu'à 6,9 pouces de long. L'épaisseur maximale est de 50 mm, mais avec des ventilateurs latéraux de 80 mm, seule une carte mono-fente est possible (25 mm).

Comment monter le boîtier à la verticale ?

Utilisez le support vertical inclus pour positionner le boîtier debout. Vous pouvez également utiliser les pieds en caoutchouc pour une orientation horizontale.

Comment brancher les connecteurs du panneau avant ?

Référez-vous au manuel de votre carte mère pour identifier les broches. Les interrupteurs d'allumage et de reset n'ont pas de polarité, mais les LED de puissance et d'activité (blanc/noir = négatif) doivent être branchées avec la bonne polarité.

Le ML09 supporte-t-il des disques durs 3,5 pouces ?

Oui, un emplacement 3,5 pouces est disponible sur le support multifonction. Vous pouvez également installer deux disques 2,5 pouces en retirant le casier dédié.

Comment retirer le support multifonction ?

Dévissez les vis de fixation et retirez le crochet multifonction pour accéder aux emplacements de stockage ou au ventilateur.

MODE D'EMPLOI Milo ML09 SILVERSTONE

Dévissez les trois vis à l'arrière du boitier et ensuite retirez le panneau supérieur.

Dévissez les deux vis fixant la barre centrale pour la retirer.

Dévissez les vis du casier à disques durs pour le retirer.

Installez l'alimentation dans le boîtier. Veuillez noter que le boîtier permet le montage des alimentations dans les deux sens. Si vous utilisez une source d'alimentation SilverStone SFX, vous nevez l'installer avec le ventilateur de 80 mm face vers le haut.

Pour plus d'informations sur les limitations des tailles des alimentations, veuillez-vous référer au guide des composants dans les pages à partir.

Retirez le crochet multifonction.

CHANTe MHO rouebeo KPOHtEHN.

PLAÇÜTT

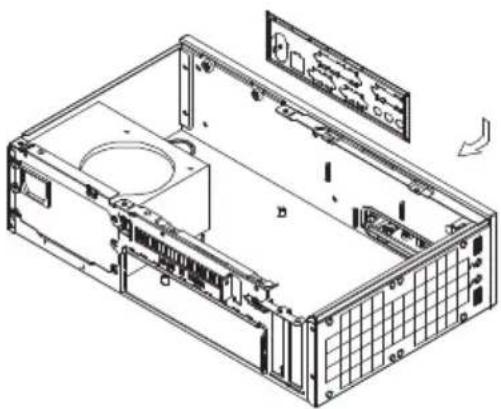

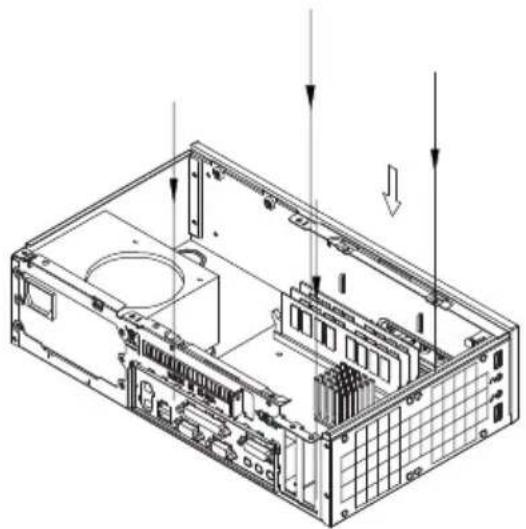

Insérez la plaque des ports E/S inclus avec votre carte mère, puis mettez la carte mère dans le boîtier.

Nous vous demandons de commencer dès à présent à réfléchir au raccordement des câbles avant de les brancher à la carte mère, câbles incluant les câbles de ventilateurs, le câble 24 pin de l'alimentation, le connecteur de processeur ATX 4pin/EPS12V 8pin, les connecteurs du panneau frontal, et les ports d'E/S.

Selon vos besoins, installez un lecteur optique plat à chargement par fente, un lecteur de 3,5" ou un lecteur de 2,5" sur le support multifonction. Si aucun refroidissement supplémentaire n'est nécessaire, le ventilateur peut également être enlevé.

(Pour l'installation du lecteur optique slim (fin) de 9,5 mm, il est nécessaire de mettre de la colle sur la rondelle et de remplacer son cadre avant par un autre inclus avec le ML09)

Veuillez retirer le cache pour lecteur optique avant d'installer le lecteur optique.

Veuillez insérer la cage du lecteur dans le boîtier avec un angle permettant au lecteur optique de s'aligner avec le panneau avant, puis fixez-la avec des vis.

Retirez le casier des lecteurs 2.5". Installez les disques durs 2.5" dans le casier.

Installez et fixez les cartes d'extension requises.

Reinstallez la barre centrale dans le boîtier.

Remettez le panneau supérieur sur le boîtier et fixez-le avec trois vis pour terminer l'installation.

Selon le besoin ou la préférence, utilisez des pieds en caoutchouc pour une orientation horizontale ou le support pour une orientation verticale.

Guide d'installation des interrupteurs d'allumage et de réinitialisation :

Veuillez-vous reférer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les interrupteurs d'allumage et de réinitialisation ne possèdent pas de polarité, donc ils peuvent être branchés dans les deux sens.

Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les câbles colorés en blanc/noir sont négatifs alors que ceux d'une autre couleur sont positifs. Les câbles de la LED Power sont séparés afin d'être compatibles avec différentes cartes mères, donc vérifiez bien qu'ils sont branchés avec la bonne polarité en vous référant au manuel de votre carte mère.

Au-dessous de la description des broches des port d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisée que les broches sont correctement placées. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation.

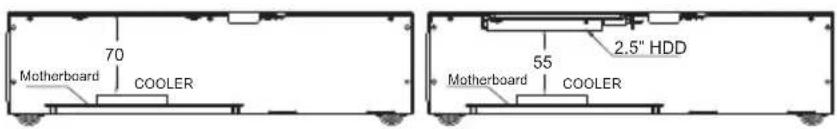

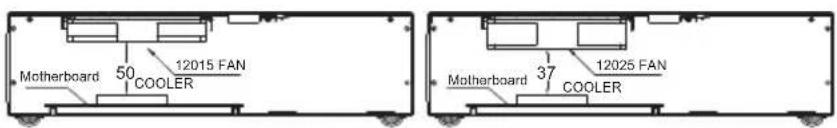

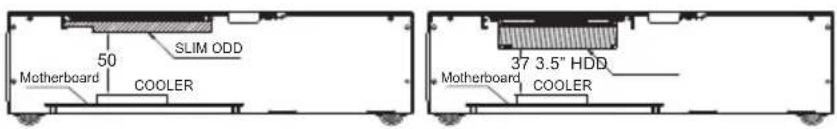

La limite de la hauteur du refroidisseur de CPU varie en fonction du composant installé sur le crochet multifonction. Veuillez vous reporter au tableau ci-dessous.

Illustration indiquant la position réelle du lecteur 3,5" et du ventilateur de 120mm sur le support.

En raison de l'épaisseur d'un ventilateur de 120 mm x 25 mm et d'un lecteur de 3,5", l'illustration montre leurs positions relatives

sur la carte mère pour référence. S'ils surplombent un connecteur USB 3.0 sur la carte mère, cela peut empêcher l'installation du

cable USB 3.0.

Le ML09 supporte une source d'alimentation SFX standard avec une profondeur de 100mm

Le ML09 peut accueillir des cartes d'extension low profile jusqu'à 6.9" de long. Les cartes low profile standard ont habituellement une longueur de seulement 6.6" donc le ML09 pourrait accueillir tous les types de cartes low profile.

Il y a 50 mm d'espace pour la fente de carte d'extension en termes d'épaisseur. Si des ventilateurs de 80 mm x 15 mm sont installés sur le panneau latéral, on peut tous utiliser une carte sur deux fentes. Cependant, avec des ventilateurs de 80 mm x 25 mm installés, il n'y a assez de place que pour une carte d'une seule fente.

Le ML09 est uniquement compatible avec les lecteurs optiques fins de 12,7 mm ou 9,5 mm. Pour le lecteur optique fin de 9,5 mm, seul le type chargement à plateau peut être utilisé et son installation nécessite le remplacement du cadre avant par un autre inclus avec le ML09, ainsi que l'application de colle sur la rondelle.

Le ML09 est uniquement compatible avec les lecteurs optiques fins de 12,7 mm ou 9,5 mm. Pour le lecteur optique fin de 9,5 mm, seul le type chargement à plateau peut être utilisé et son installation nécessite le remplacement du cadre avant par un autre inclus avec le ML09, ainsi que l'application de colle sur la rondelle.

Un ventilateur plat de 120 mm x 15 mm est préinstallé en usine sur le support multifonction pour un refroidissement couvrant la plupart des besoins. Par rapport au ML06, les deux fentes de ventilateur de 80 mm du ML09 sont conçues pour le refroidissement de la carte graphique, par opposition à la zone du processeur. Si vous prévoyez d'utiliser le support multifonction pour des lecteurs, le ventilateur doit être enlevé, veuillez donc vous assurer que votre processeur a une puissance de sortie assez faible pour s'adapter à un flux d'air moindre.

Image : un exemple d'alimentation qui a mal fonctionné à cause de l'exces de poussière. Pour assurer la pérennité de votre installation de manière optimale nous vous recommendons de nettoyer régulièrement les filtres, à savoir tous les trois ou six mois selon l'environnement. Illustration : Nous vous conseillons de stéreroler et d'appliquer le filtre à la main.

Situé à côté, au niveau du premier emplacement d'extension du boîtier, il y a une forme prédicteur pour le connecteur VGA (D-sub), afin de préserver l'utilisation d'un autre emplacement d'extension.

1. Utilisez un tournevis hexagonal pour débloquer les emplacements de la carte graphique.
2. Retirer le cache prédecoupé pour le connecteur VGA (D-sub) et installez le connecteur VGA (D-sub).

Le cache prédecoupé du boîtier peut subir n'importe quelle orientation de montage selon les nécessités dues aux contraintes de la vente carte graphique.
