Milo ML06 - Unite Centrale SILVERSTONE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Boîtier d'ordinateur compact
Dimensions	350 mm (L) x 105 mm (H) x 400 mm (P)
Poids	3.5 kg
Matériaux	Acier, plastique
Format de carte mère	Mini-ITX
Emplacements pour disques durs	2 x 3.5" ou 2 x 2.5"
Emplacements pour cartes graphiques	Longueur maximale de 320 mm
Refroidissement	Support pour 2 ventilateurs de 120 mm
Connectivité	Ports USB 3.0, audio HD
Installation	Facile à assembler avec un accès rapide aux composants internes
Maintenance	Accès aisé pour le nettoyage et le remplacement des composants
Sécurité	Conception robuste pour protéger les composants internes
Compatibilité	Compatible avec les alimentations ATX standard
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - Milo ML06 SILVERSTONE

Quels types de cartes mères sont compatibles avec le SILVERSTONE Milo ML06 ?

Le SILVERSTONE Milo ML06 est compatible avec les cartes mères au format Mini-ITX.

Quelle est la longueur maximale des cartes graphiques pouvant être installées ?

La longueur maximale des cartes graphiques pouvant être installées est de 310 mm.

Combien de disques durs ou SSD puis-je installer dans le SILVERSTONE Milo ML06 ?

Vous pouvez installer jusqu'à 2 disques durs de 3,5 pouces ou 2 SSD de 2,5 pouces.

Le SILVERSTONE Milo ML06 supporte-t-il le refroidissement liquide ?

Oui, le SILVERSTONE Milo ML06 peut supporter des systèmes de refroidissement liquide, mais l'espace est limité.

Quelles sont les dimensions du SILVERSTONE Milo ML06 ?

Les dimensions du SILVERSTONE Milo ML06 sont 387 mm de large, 105 mm de haut et 350 mm de profondeur.

Comment accéder aux composants internes pour l'installation ou la maintenance ?

Vous pouvez accéder aux composants internes en retirant le panneau latéral gauche du boîtier, qui est fixé par des vis.

Le SILVERSTONE Milo ML06 est-il livré avec une alimentation ?

Non, le SILVERSTONE Milo ML06 ne comprend pas d'alimentation. Vous devez en acheter une séparément.

Y a-t-il des options de ventilation dans le SILVERSTONE Milo ML06 ?

Oui, le SILVERSTONE Milo ML06 dispose de plusieurs emplacements pour ventilateurs, permettant une bonne circulation de l'air.

Est-il possible de monter un lecteur optique dans le SILVERSTONE Milo ML06 ?

Non, le SILVERSTONE Milo ML06 ne prend pas en charge les lecteurs optiques internes en raison de son format compact.

Quelles couleurs sont disponibles pour le SILVERSTONE Milo ML06 ?

Le SILVERSTONE Milo ML06 est généralement disponible en noir.

MODE D'EMPLOI Milo ML06 SILVERSTONE

Devissez les trois vis à l'arrière de boitier et ensuite retirez le panneau supérieur.

ESPANOL

Dévissez les deux vis fixant la barre centrale pour la retarder.

ESPANOL

Devissez les vis du casier à disques durs pour le retarder.

ESPANOL

Instaliez l'alimentation dans le boitier. Veuillez noter que le boitier permit le montage des alimentations dans les deux sens. Si vous utilisez une source d'alimentation SllverStone SFX, vous nevez l'installer avec le ventilateur de 80 mm face vers le haut.

(Pour plus d'informations sur les limitations des tailles des alimentations, veuillez-vous referrer au guide des composant dans les pages à partir)

ESPANOL

Retirez le crochet multifonction.

ESPANOL

Retire el bracket multiproposto.

ITALIANO

Rimuovere la staffa multiuso.

PYCCKIM

CHIMMTe MHOROJeNeBoi KPOHUTeIN.

韩国

dak

日本語

多目的卡卜取外

繁體中文

拆卸多功能磁架

简体中文

拆卸多功能磁架

6.

ENGLISH

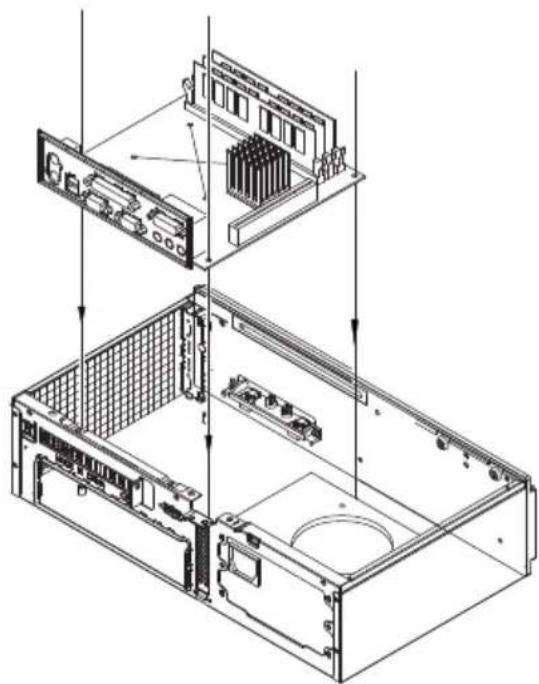

Insérez la plaque des ports E/S inclus avec votre carte mère, puis mettez la carte mère dans le boîtier.

ESPANOL

Nous vous recommendons de commencer des à partir à refléchir au routage des cables avant de les branchez à la carte mère, cables incluant les cables de ventilateurs, le cable 24 pin de l'alimentation, le connecteur de processeur ATX 4pin/EPS12V 8pin, les connecteurs du panneau frontal, et les ports d'E/S.

ESPANOL

Retirez le casier des lecteurs 2.5".
Installez les disques durs 2.5" dans le casier.

ESPANOL

Installez et fixez les cartes d'extension requises.

ESPANOL

necasarias.

ITALIANO

Suivant les besoin, installez soit le disque optique mince, un disque dur de 3,5", deux disques durs de 2,5", ou un ventilateur de 120 mm sur le crochet multifonction. Rappelez-vous d'installer le coussinet en caoutchouc pour le ventilateur.

ESPANOL

Réinstallé le crochet multifonction à l'arrière du chassin.

ESPANOL

Réinstallé la barre centrale dans le boîtier.

ESPANOL

Remettez le panneau supérieur sur le boitier et fixez le avec trois vis pour terminer l'installation.

ESPANOL

Guide d'installation des interrupteurs d'allumage et de réinitialisation :

Veuillez-vous referrer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les interrupteurs d'allumage et de réinitialisation ne possède pas de polarité, donc ils peuvent être branché dans les deux sens.

ESPANOL

Veuillez-vous refereur au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les cables colorés en blanc/noir sont négatifs alors que ceux d'une autre couleur sont positifs. Les cables de la LED Power sont séparés afin d'être compatible avec différentes cartes mères, donc vérifie bien qu'ils sont branchés avec la bonne polarité en vous reférant au manuel de votre carte mère

ESPANOL

Au dessous de la description des broches des ports d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisé que les broches sont correctement placées. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation.

ESPANOL

La limite de la hauteur du refroidisseur de CPU varie en fonction du composant installé sur le crochet multifonction. Veuillez vous reporter au tableau ci-dessous.

ESPANOL

Le ML06 supporte une source d'alimentation SFX standard avec une profondeur de 100mm

ESPANOL

Le ML06 peut accueillir des carte d'extension low profile jusqu'à 7.6" de long. Les cartes low profile standard ont habituellement une longueur de seulement 6.6" long donc le ML05 pourrait accueillir tous les types de cartes low profile.

ESPANOL

Le ML06 est compatible seulement avec le les lecteur optique slim sans tiroir ( mange-disque aka "slot-loading").
Quelques exemples de lecteurs optiques de 12,7 mm et de 9,5 mm sont presentés.

ESPANOL

La ML06 solo acepta dispositivos opticos delgados de energia mediana ranura.

Image : un exemple d'alimentation qui a mal fonctionné à cause de l'excess de poussière. Pour assurer la pérennité de votre installation de manière optime nous vous recommendons de nettoyer régulierement les filtres, à savoir tous les trois ou six mois selon l'environnement. Cette illustration indique commentsterolerlesfiltrésde l'alimentation.

ESPANOL

Le ML06 possede des aeration surdimensionnées pour le proceseur pour assurer une belle performance de refroidissement. S'il you est nécessaire de refroidir plus nous vous recommendons d'installer 2 petits ventilateurs de faible vitesse de rotation de 80mm comme le SUSCOOL81 de Silverstone sur le coté droit du boitier. Vous pouvez acheter un filtre supplémentaire FF81 pour éviter que la poussiere ne pénétre dans le chassin.

ESPANOL

Situe a coté, au niveau du premier emplacement d'extension du boitier, il y a une forme prédécoupée pour le connecteur VGA (D-sub), afin de préserver l'utilisation d'un autre emplacement d'extension. Nous recommendons de désirir une carte graphique avec un profil bas unique de configuration de fente pour utiliser l'encôche VGA (D-sub) mise en œuvre dans le ML06.

ESPANOL

ML06 ne prend pas en charge les cartes graphiques qui ont un crochet de fente à profil bas pour fixation double.

ESPANOL

1. Utilisez un tournevis hexagonal pour retarder les emplacements de la carte graphique.
2. Retirer le cache prédecoupé pour le connecteur VGA (D-sub) et installez le connecteur VGA (D-sub). Le cache prédecoupé du boîtier peut subir n'importe qu'elle orientation de montage selon les nécessités dues aux contraintes de votre carte graphique.

ESPANOL
