Caractéristiques Techniques	Boîtier ATX moyen, compatible avec cartes mères Micro-ATX et Mini-ITX
Dimensions	Dimensions extérieures : 430 mm (L) x 170 mm (H) x 400 mm (P)
Poids	Poids net : 7,5 kg
Matériaux	Acier SECC, plastique
Refroidissement	Support jusqu'à 4 ventilateurs de 120 mm, emplacement pour radiateur de 240 mm
Connectivité	Ports USB 3.0, ports audio HD, boutons d'alimentation et de réinitialisation
Utilisation	Idéal pour les configurations de jeux ou de travail nécessitant un boîtier compact
Maintenance	Filtres à poussière amovibles pour un nettoyage facile
Sécurité	Conception robuste avec des panneaux latéraux en acier pour une protection accrue
Informations Générales	Garantie constructeur de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Grandia GD05 SILVERSTONE

Comment installer les disques durs dans le SILVERSTONE Grandia GD05 ?

Pour installer des disques durs dans le SILVERSTONE Grandia GD05, ouvrez le panneau latéral, localisez les emplacements pour disques, insérez les disques dans les baies appropriées et fixez-les avec les vis fournies.

Le SILVERSTONE Grandia GD05 est-il compatible avec des cartes graphiques longues ?

Oui, le SILVERSTONE Grandia GD05 peut accueillir des cartes graphiques jusqu'à 31 cm de longueur, assurez-vous de vérifier les dimensions de votre carte graphique avant l'achat.

Comment puis-je améliorer le refroidissement de mon SILVERSTONE Grandia GD05 ?

Pour améliorer le refroidissement, vous pouvez ajouter des ventilateurs supplémentaires dans les emplacements prévus. Assurez-vous que les ventilateurs sont orientés correctement pour un bon flux d'air.

Quels types de refroidissement sont compatibles avec le SILVERSTONE Grandia GD05 ?

Le SILVERSTONE Grandia GD05 est compatible avec des refroidissements par air et des systèmes de refroidissement liquide. Vérifiez les dimensions maximales du refroidisseur pour assurer une bonne installation.

Comment gérer les câbles à l'intérieur du SILVERSTONE Grandia GD05 ?

Utilisez les espaces prévus pour le passage des câbles et les attaches de câbles fournies pour organiser vos câbles et améliorer le flux d'air à l'intérieur du boîtier.

Le SILVERSTONE Grandia GD05 prend-il en charge les cartes mères ATX ?

Non, le SILVERSTONE Grandia GD05 prend en charge les cartes mères au format Micro-ATX et Mini-ITX, mais pas les cartes mères ATX.

Quels ports d'extension sont disponibles sur le SILVERSTONE Grandia GD05 ?

Le SILVERSTONE Grandia GD05 dispose de plusieurs ports d'extension, y compris des emplacements PCI pour les cartes graphiques et autres périphériques d'extension.

Comment accéder aux filtres à poussière du SILVERSTONE Grandia GD05 ?

Les filtres à poussière sont accessibles en tirant simplement sur les panneaux avant et inférieur. Veillez à les nettoyer régulièrement pour maintenir un bon flux d'air.

Quelles sont les dimensions externes du SILVERSTONE Grandia GD05 ?

Les dimensions externes du SILVERSTONE Grandia GD05 sont de 44,5 cm de largeur, 16,5 cm de hauteur et 38,5 cm de profondeur.

Est-ce que le SILVERSTONE Grandia GD05 a une garantie ?

Oui, le SILVERSTONE Grandia GD05 est généralement livré avec une garantie limitée. Veuillez vérifier les conditions spécifiques de garantie auprès du vendeur.

Où puis-je trouver le manuel d'utilisation du SILVERSTONE Grandia GD05 ?

Le manuel d'utilisation du SILVERSTONE Grandia GD05 est disponible sur le site officiel de SILVERSTONE dans la section support ou téléchargement.

MODE D'EMPLOI Grandia GD05 SILVERSTONE

Devissez les trois vis de l'arrière du boitant qui retirez le panneau supérieur.

ESPANOL

Devissez les quatre vis fixant le casier du lecteur optique afin de le retarder

ESPANOL

Devissez les deux vis de la barre centrale afin de la retirer.

ESPANOL

Retirez les vis du casier à disques durs afin de le sortir du boîtier

ESPANOL

Collez les pieds fournis à l'arrière de votre alimentation pour la supporter

ESPANOL

Installez l'alimentation dans le boitier, si elle est un peu trop profonde, veuillez l'installez avec un peu d'angle comme montré dans les illustrations A et B.

(Si l'alimentation est plus profonde que 160mm, veuillez d'abord retarder le ventilateur gauche du boitier durant l'installation)

(Pour plus d'informations relatives aux contraintes de taille des alimentations, veuillez vous referrer au guide des composants dans les pages qui suivent)

ESPANOL

Inserez la plaque d'E/S inclus avec voitrte carte mere,puis installez la cartemere dans le boitier

ESPANOL

A ce stade nous recommendons de commencer a organiser proprement les cables avant de les brancher a la carte mere, cables de ventilateurs, connecteur 24pin de l'alimentation, Connecteur ATX 4 pin/EPS12V 8pin du processeur, connecteurs du panneau frontal, et les connecteurs des ports E/S frontaux.

ESPANOL

La zone du support autour de la carte mère possède plusieurs petits trous pour faire passer des cables, veuillez-vous référer aux illustrations pour plus d'information

ESPANOL

Veuillez brancher tous les cables SATA (ou IDE) à la carte mère selon les besoin de votre système

ESPNOL

Maintenant compter avec attention et séparez les cables d'alimentation requis pour vos disques durs, lecteur optique, et cartes graphiques. Placez les cables nécessaires en dehors du boitier et regrouper habilitation les cables non utilisé pour les logger dans l'espace disponible dans le boitier

ESPANOL

L'espace libre disponible à l'avant de la carte mère et de l'alimentation peut être utilisé pour stocker les cables supplémentaires en les groupant avec les fixations disponibles

ESPANOL

印贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

Installation Guide

ENGLISH

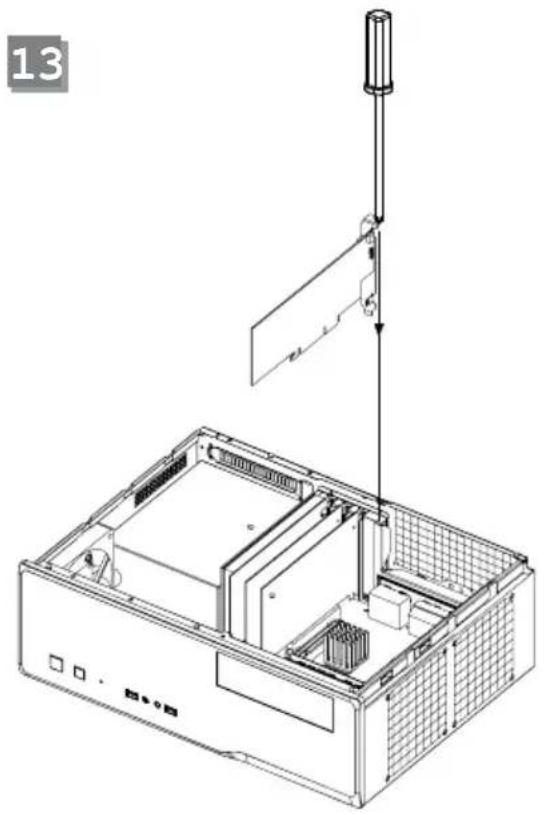

Installez et fixez les cartes d'extensions nécessaires

ESPANOL

Installez et fixez tous les disques durs 3.5" ou 2.5" dans leur casier avec des vis. L'objet d'utiliser des vis pour l'installation de disque durs est d'assurer une isolation complète des disques durs à partir du casier pour maximiser l'efficacité des pads anti vibrations de celui-ci.

ESPANOL

ll y a des trous pour faire passer des cables pres du casier à disques durs pour organiser les cables d'alimentation et des disques durs. Il y a aussi une plaque de séparation en caoutchouc dans la partie arrière du casier à disques durs concu pour diffuser les flux d'air vers les aérations du panneau supérieur. Cette plaque possée des petits volets qui peuvent être retirés si vous avez besoin d'espace supplémentaire pour y loger des cables.

ESPANOL

Réinstallé le casier à disques durs dans le boitier

ESPANOL

Installez et fixez le lecteur optique dans son casier

ESPANOL

Il y a des trouss pour faire passer les cables prés du casier du lecteur optique pour ranger les cables des disquesurs durs ou d'alimentation en utilisant les fixations.

ESPANOL

Réinstallé la barre centrale dans le boitier.

ESPANOL

Veuillez retirer le cache de la baie 5.25" puis fixez le casier du lecteur optique avec des vis.

ESPANOL

Remettez le panneau supérieur sur le bottier et fixez-le avec trois vis.

ESPANOL

Installation terminée

ESPANOL

Guide installation des interrupteurs d'allumage et de réinitialisation:

Veuiliez-vous reférer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les interrupteurs d'allumage et de réinitialisation ne possède pas de polarité, donc ils peuvent être branche dans les deux sens.

ESPANOL

Guide d'installation du connecteur LED:

Veuillez-vous reférer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les cables colorés en blanc sont négatifs alors que deux d'une autre couleur sont positifs. Les cables de la LED Power sont séparés afin d'être compatible avec différentes cartes mères, donc vérifie bien qu'ils sont branchés avec la bonne polarité en vous reférant au manuel de votre carte mère.

ESPANOL

Guia de instalacion del conector LED:

Au dessous de la description des broches des port d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisée que les broches sont correctement placées. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation.

ESPANOL

Lorsque l'emplacement du lecteur optique est utilise, le GD05 peut accueillir un dissipateur de processeur de d'une hauteur de 70mm. Su aucun lecteur optique n'est instalé, le dissipateur du processeur peut avoir une hauteur de 120mm. Si une solution de refroidissement silencieuse est requise, nous recommandons l'utilisation du SilverStone NT01-E dans une configuration sans ventilateurs pour les processeurs de 65W ou moins.

ESPANOL

FRANÇAIS
Ventilateur gauche de 120mm
Ventilateur gauche de 80mm

Alimentation Non-modulaire	La taille maxi de l'alimentation est de 180mm	La taille maxi de l'alimentation est de 220mm
Exemple	ZU1200M	OP1200
Alimentation Modulaire	La taille maxi de l'alimentation est de 160mm	La taille maxi de l'alimentation est de 200mm
Exemple	ST70F	ST1000

L'intérieur du GD05 a ete concu avec un syste de rouage des cables et avec un peu d'espace supplémentaires pour ceux-ci. Le stockage des cables dans les zones dediees du boitier n'aura pas de consecuences sur les flux d'air. Selon les exigencies de vos composant materiel, nous you recommandons les alimentations non modulaire suivantes, OP1000-E, ST70EF, ST50F, et ST40NF. (alimentation avec connecteur 8pin EPS12V ou 4pin ATX12V de 650mm de long est grandement recommandé)

Lorsque you choisrez une carte graphique, nous recommendons les modles qui ont des ventilateurs qui souffient en extraction par fégurre amérique, ici assurer un flux d'air régulier et efficace dans le GD05 pour des performances de refroidissement maxima.

ESPANOL

SilverStone a déjà inclus trois ventilateurs silencieux de 120mm dans le GD05. Les ventilateurs ont ete selectionnes pour obtenir des performances de refroidissement de premiere categorie tout en garantissant un niveau sonore minimal. Si vous souhaitez augmenter le debit d'air extrait autour du processeur, il y a deux emplacements pour ventilateur de 80mm pour des ventilateurs additionnels. Nous you recommandons d'utiliser des ventilateurs SilverStone SUSCOOL81.

ESPANOL

La conception de la pression positive du GD05 est une configuration efficace qui reduira l'accumulation de poussiere a l'intérieur du boitier. Les petite particules flottant dans l'air s'accumuleront dans les filtres d'admission du GD05 plus que sur les composants a l'intérieur du boitier. Pour maintenir les excellentes performances de refroidissement du GD05 pour les années avenir, nous recommendons de nettoyer tous les filtres de ventilateur regulierement tous les trois mois ou tous les 6 mois (salon notre environnement). Ci dessous les etapes pour demonter les filtres.

ESPANOL

1. Lisez le guide d'installation du boitier pour démonter correctement le casier à lecteurs, puis desserrez les vis du ventilateur pour le retarder.
   2.Devissez les vis fixant le filtrre du ventilateur pour le retarder
2. Pour retirer le filtr de ventilateur de l'alimentation, basculez le boitier à l'envers puis desserrez les vis fixant le filtre pour le retirer.

ESPANOL

A.Installation d'un disque dur 3.5
B.Installation d'une carte d'extension ou d'une équerre additionnelle comme des ports E/S de carte mere, controleur de ventilateur, ou une carte fille (par exemple: ASUS Xonar HDAV1.3) avec en plus un disque dur 2.5". Des pieds supplémentaires en caoutchou sont inclus pour l'alimentation afin de fournir un support a la carte d'extension situé au dessus de l'alimentation.

ESPANOL

Si les cables arrières des disques durs bloquent la cartes d'extension de gauche, veuillez d'abord debrancher les cables des disques durs puis retirez/installez la carte d'extension. N'oubliez pas de rebrancher les cables à vos disques durs après l'installation.

ESPANOL

Si la carte d'extension sur le cote croit est bloqué par celle de gauche, veuilles z'abord la carte du cote gauche pour permettre à la carte du cote croite d'être retire sans avoir à démonter la barre centrale du boitier.

ESPANOL

n verrou Kensington peut etre utilise sur le GD05 pour eviter le retrait du systeme ou du couvercle superieur.

Attention : avant d'acheter ce verrou, assurez-vous qu'il est compatible avec la fente de verrouillage Kensington de votre GD05.

ESPANOL
