Powerled Linear 6024CC - Éclairage LED Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire LED linéaire
Marque	Dals
Modèle	Powerled Linear 6024CC
Catégorie	Éclairage LED
Dimensions (L)	50 cm (19,5 po)
Puissance	8 W
Flux lumineux	800 lumens (à 3000 K)
Tension d'alimentation	120 V ~
Température de couleur	3000 K (blanc chaud)
Angle de faisceau	120°
Graduable	Oui, avec la plupart des gradateurs électroniques basse tension
Longueur du cordon d'alimentation	1,8 m (vendu séparément)
Connectivité	Branchement en série jusqu'à 200 W par circuit
Accessoires inclus	Supports de montage pivotants, vis de montage, connecteur pour joint discret
Lieu d'installation	Intérieur, sous ou sur une armoire
Orientation	Dans n'importe quelle direction
Garantie	5 ans
Normes	Conforme à la norme NMB-005 (classe B)
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas installer dans des plafonds ou corniches extérieures
Service client	Tél. [phone] / [e-mail]

FOIRE AUX QUESTIONS - Powerled Linear 6024CC Dals

Comment installer le Powerled Linear 6024CC ?

Fixez d'abord les supports de montage pivotants inclus sur une ligne droite, espacés de 25 cm (10 po). Poussez l'appareil dans les supports jusqu'au déclic. Branchez le cordon d'alimentation (vendu séparément) au luminaire. Pour relier plusieurs luminaires, utilisez le connecteur pour joint discret inclus ou les cordons d'extension en option.

Ce luminaire est-il graduable ?

Oui, il est compatible avec la plupart des gradateurs électroniques basse tension standard. Assurez-vous d'utiliser un gradateur adapté aux LED.

Combien de luminaires puis-je connecter en série ?

Vous pouvez connecter en série jusqu'à 200 W par circuit. Par exemple, le modèle 6024CC consomme 8 W, vous pouvez donc en brancher jusqu'à 25 (200 / 8).

Quels sont les accessoires inclus dans la boîte ?

La boîte contient : les supports de montage pivotants, les vis de montage et un connecteur pour joint discret. Le cordon d'alimentation (1,8 m) est vendu séparément.

Puis-je utiliser ce luminaire à l'extérieur ?

Non, il est conçu uniquement pour une installation à l'intérieur, sous ou sur une armoire. Ne l'installez pas dans des plafonds ou corniches extérieures.

Quelle est la garantie du Powerled Linear 6024CC ?

Dals offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses.

Comment nettoyer le luminaire ?

Utilisez un chiffon sec pour dépoussiérer. Évitez les produits chimiques ou abrasifs qui pourraient endommager la surface.

Quel type de gradateur dois-je utiliser ?

Utilisez un gradateur électronique basse tension conçu pour les LED. Vérifiez la compatibilité avec le fabricant du gradateur.

Comment connecter le luminaire directement à une boîte de jonction ?

Utilisez l'accessoire 6000-JB (boîte de jonction pour branchement direct, vendu séparément). Connectez les fils du luminaire aux fils de la boîte selon le schéma fourni.

Que faire en cas de problème technique ?

Contactez le service client DALS au 1 877 430 1818 ou par e-mail à [e-mail]. Vous pouvez aussi visiter www.dals.com pour plus d'informations.

MODE D'EMPLOI Powerled Linear 6024CC Dals

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

Ce produit peut représenter un risque de feu, chocs ou blessures si mal installé ou fixé de la mauvaise façon. Le produit doit être installé conformément à ces instructions, aux codes électriques locaux et/ou au Code national de l'électricité (NEC) actuel. Pour réduire le risque de feu, chocs ou blessures; utiliser des agraphes isolées ou attaches en plastique pour fixer les cordons, aussi les sécuriser pour prévenir les dommages quand un meuble est poussé au mur, positionner l'appareil pour que les marquages de lampes soient visibles lors du remplacement. Non prévus pour être installé dans des plafonds ou corniches extérieures. Prévus pour installation dans les "constructions structurales" tels que meubles-cuisine, vaisseliers ou armoires à trophées intégrés. Le Code National de L'Électricité (CNE) ne permet pas que les cordons soient cachés où un dommage à l'isolation devient indétectable. Pour prévenir le risque de feu, ne pas passer les cordons derrière les murs, plafonds, corniches et meubles où l'examen est impossible, les cordons doivent être inspectés périodiquement et remplacés dès qu'un dommage est détecté. Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

6000-ACCPC : Pour un système enfichable

• 1.8 meters (72") power cord to connect a 120V LED linear to a 120V outlet.
• Cordon d'alimentation de 1,8 mètres (72 po.) pour connecter un linéaire DEL 120V à une prise murale 120V.

72° (Ø182 cm)

6000-JB : For a Hardwire setup. pour un système à branchement direct

• Boîte de jonction pour branchement direct. Les linéaires se branchent directement sur la boîte de jonction.
• Boîte de jonction pour branchement direct. Les linéaires se branchent directement sur la boîte de jonction.

6000-ACCE24: - 24" (61 cm) extension cord to connect between two 120V LED linears. - Cordon d'extension de 24 po. (61 cm) pour connecter deux linéaire DEL 120V.

6000-ACCE60: - 60" (152 cm) extension cord to connect between two 120V LED linears. - Cordon d'extension de 60 po. (152 cm) pour connecter deux linéaire DEL 120V.

6000-ACCLR: - Kit de connecteurs en "L" gauche et droite. - Ensemble de connecteurs en "L" gauche et droite.

DALS offre une garantie de 5 ans pour les linéaires DEL à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, appelez au 1 877 430 1818 ou envoyez un e-mail à [e-mail].

Pour de l'information sur les nouveaux produits, les spécifications techniques supplémentaires et les accessoires disponibles, visitez notre site web : www.dals.com

Voir au verso pour plus d'instructions

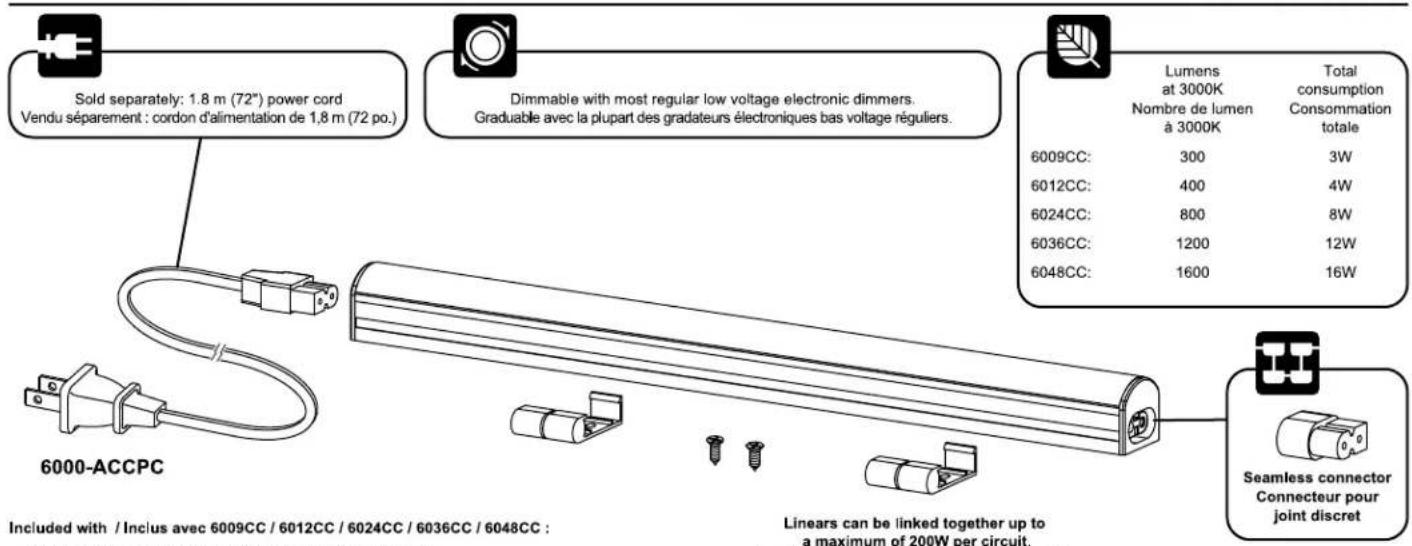

Sold separately: 1.8 m (72") power cord Vendu séparement : cordon d'alimentation de 1,8 m (72 po.) Dimmable with most regular low voltage electronic dimmers. Graduable avec la plupart des gradateurs électroniques bas voltage réguliers. Lumens at 3000K Nombre de lumen à 3000K Total consumption Consommation totale 6009CC: 300 3W 6012CC: 400 4W 6024CC: 800 8W 6036CC: 1200 12W 6048CC: 1600 16W 6000-ACCPC Seamless connector Connecteur pour joint discret Included with / Inclus avec 6009CC / 6012CC / 6024CC / 6036CC / 6048CC : Linears can be linked together up to a maximum of 200W per circuit.

Inclus avec 6009CC / 6012CC / 6024CC / 6036CC / 6048CC :

• Swivel brackets, mounting screws and seamless connector.
• Supports de montage pivotants, vis de montage et un connecteur pour joint discret.

Éclairage

120° 19.5" (50 cm)

Approuvé pour installation à l'intérieur, sous ou sur une armoire, éclairage dans n'importe quelle direction. Les linéaires peuvent être branchés en série jusqu'à un maximum de 200W par circuit.

6000-ACCE24 6000-ACCE60 60XXCC Line feed Fil du secteur 6000-JB Direct connection Connexion directe 60XXCC

Les linéaires peuvent être connectés directement sur la boîte de jonction, ou être utilisés avec un cordon d'extension.

Instructions d'installation

Installer les supports de montage sur une ligne droite, avec 10° (25 cm) entre chaque support.

Pousser les appareils dans les supports de montage jusqu'à ce qu'un "click" se fasse entendre, ensuite, brancher le cordon d'alimentation au linéaire.

3 Seamless connection Connexion discrète 6000-ACCE24 6000-ACCE60

Brancher d'autres luminaires directement à l'aide du connecteur pour joint discret inclus ou en utilisant les cordons d'extension vendus séparément. Les linéaires peuvent être branchés en série jusqu'à un maximum de 200W par circuit.
