Counterled Linear 9009CC - Éclairage LED Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage LED linéaire sous armoire
Marque	Dals
Modèle	Counterled Linear 9009CC
Dimensions (L)	8,3 cm (3,25 pouces)
Poids	Environ 0,2 kg (estimation)
Alimentation	120 V CA, enfichable uniquement
Consommation	3 W
Flux lumineux (à 3000K)	200 lumens
Température de couleur	Sélectionnable : 2700K, 3000K, 3500K (3 options)
Indice de rendu des couleurs (IRC)	Non spécifié, typiquement >80
Durée de vie	Environ 50 000 heures (estimation LED)
Angle de faisceau	±50° (directionnel)
Fonctions principales	Interrupteur haute/basse/éteint, sélection de température de couleur, connexion en série jusqu'à 500 W par circuit
Installation	Sous armoire, intérieur; vis de montage avec espace de 1,5 mm
Accessoires inclus	Cordon d'extension et connecteur à joint discret
Entretien et nettoyage	Débrancher avant nettoyage; utiliser un chiffon doux et sec
Sécurité	Conforme à la norme canadienne NMB-005 (classe B); ne pas cacher les cordons derrière les murs
Pièces détachées et réparabilité	Garantie 5 ans couvrant réparation ou remplacement des pièces défectueuses
Informations générales	Fabriqué pour Dals; service client: 1 877 430 1818, [e-mail]

FOIRE AUX QUESTIONS - Counterled Linear 9009CC Dals

Comment installer le luminaire Counterled Linear 9009CC ?

Fixez les vis sur la surface de montage en laissant 1/16" (1,5 mm) d'espace sous la tête. Ensuite, accrochez le luminaire. Le modèle 9009CC est uniquement enfichable : branchez-le à une prise 120 V. Pour connecter plusieurs luminaires, utilisez les cordons d'extension inclus (max 500 W par circuit).

Comment changer la température de couleur ?

Le modèle 9009CC dispose d'un sélecteur à l'arrière ou sur le côté (selon version) permettant de choisir entre 2700K (blanc chaud), 3000K (blanc neutre) et 3500K (blanc froid). Actionnez l'interrupteur pour sélectionner la teinte souhaitée.

Puis-je utiliser un variateur avec ce luminaire ?

Non, ce luminaire n'est pas conçu pour être utilisé avec un variateur. Il dispose d'un interrupteur intégré avec réglage haute/basse/éteint pour deux intensités.

Quelle est la garantie ?

Dals offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optiques, électroniques). Contactez le service client au 1 877 430 1818 ou par email à [e-mail].

Puis-je raccorder plusieurs luminaires ensemble ?

Oui, vous pouvez connecter jusqu'à 500 W de luminaires en série sur un même circuit. Utilisez les cordons d'extension ou connecteurs à joint discret fournis. Seul le premier luminaire doit être branché à une prise.

Ce luminaire est-il adapté à une installation en extérieur ?

Non, il est conçu uniquement pour une installation à l'intérieur, sous ou sur une armoire. Ne pas l'installer dans des plafonds ou corniches extérieures.

Comment nettoyer le luminaire ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de liquides.

Que faire si le luminaire ne s'allume pas ?

Vérifiez que le cordon est bien branché et que la prise fonctionne. Assurez-vous que l'interrupteur est en position haute ou basse. Si le problème persiste, contactez le service client.

Quelle est la puissance lumineuse ?

Le modèle 9009CC produit 200 lumens à 3000K pour une consommation de 3 W. Cela équivaut à une luminosité douce, idéale pour l'éclairage d'accentuation sous armoire.

Puis-je cacher les cordons derrière le mur ?

Non, selon le Code national de l'électricité, les cordons ne doivent pas être cachés là où un dommage à l'isolation deviendrait indétectable. Les cordons doivent rester visibles ou accessibles pour inspection.

MODE D'EMPLOI Counterled Linear 9009CC Dals

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

Ce produit peut représenter un risque de feu, chocs ou blessures si mal installé ou fixé de la mauvaise façon. Le produit doit être installé conformément à ces instructions, aux codes électriques locaux et/ou au Code national de l'électricité (NEC) actuel. Pour réduire le risque de feu, chocs ou blessures; utiliser des agraphes isolées ou attaches en plastique pour fixer les cordons, aussi les sécuriser pour prévenir les dommages quand un meuble est poussé au mur, positionner l'appareil pour que les marquages de lampes soient visibles lors du remplacement. Non prévus pour être installé dans des plafonds ou corniches extérieures. Prévus pour installation dans les "constructions structurales" tels que meubles-cuisine, vaisseliers ou armoires à trophées intégrés. Le Code National de L'Électricité (CNE) ne permet pas que les cordons soient cachés où un dommage à l'isolation devient indétectable. Pour prévenir le risque de feu, ne pas passer les cordons derrière les murs, plafonds, corniches et meubles où l'examen est impossible, les cordons doivent être inspectés périodiquement et remplacés dès qu'un dommage est détecté. Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

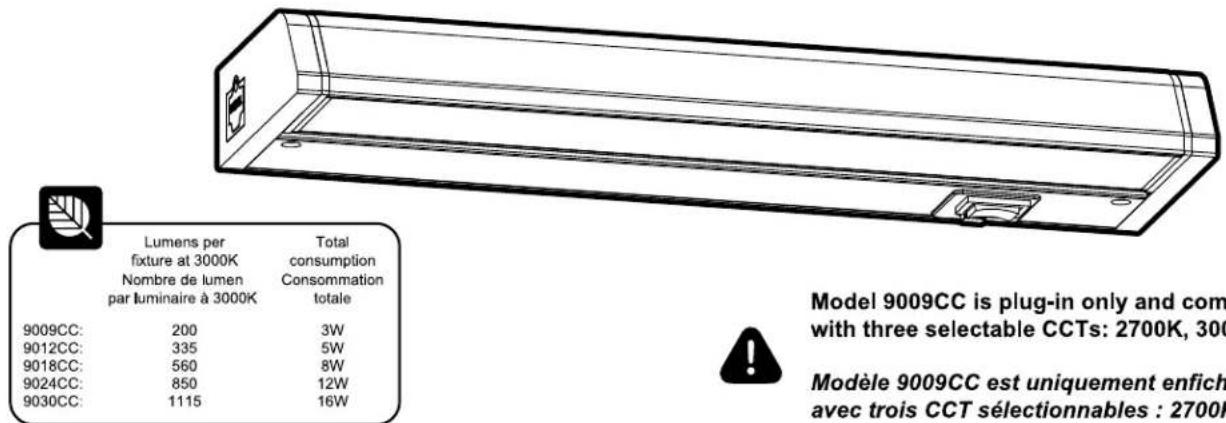

Lumens per fixture at 3000K Nombre de lumen par luminaire à 3000K Total consumption Consommation totale 9009CC: 200 9012CC: 335 9018CC: 560 9024CC: 850 9030CC: 1115 3W 5W 8W 12W 16W Model 9009CC is plug-in only and com with three selectable CCTs: 2700K, 300 Modèle 9009CC est uniquement enfich avec trois CCT sélectionnables : 2700K

Cordons d'extensions compatibles (vendus séparément) :

- Cordon d'extension de 24 po. (61 cm) pour connecter deux linéaires DEL 120V.

- Cordon d'extension de 72 po. (183 cm) pour connecter deux linéaires DEL 120V.

Warranty:

Garantie :

DALS offre une garantie de 5 ans pour les linéaires DEL à partir de la date d’achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, appelez au 1 877 430 1818 ou envoyez un e-mail à [e-mail].

Pour de l'information sur les nouveaux produits, les spécifications techniques supplémentaires et les accessoires disponibles, visitez notre site web : www.dals.com

Voir au verso pour plus d'instructions

1 877 430 1818

Directional Lighting / Éclairage dirigeable

INPUT ±50°

Approuvé pour installation à l'intérieur, sous ou sur une armoire, éclairage dans n'importe quelle direction.

5 Options de réglage de température de couleur (modèles 9012, 9018, 9024, 9030) 3 options de réglage de la température de couleur (modèle 9009)

High / Low / OFF switch Interrupteur 2 instensités

Instructions d'installation

1 PLUG-IN OR DIRECT WIRED BRANCHEMENT À UNE PRISE OU BRANCHEMENT DIRECT

9009CC: 3.25" (8.3 cm) 9012CC: 6.25" (15.9 cm) 9018CC: 12.25" (31.1 cm) 9024CC: 18.25" (46.4 cm) 9030CC: 24.25" (61.6 cm) 1/16" (1.5 mm)

Installer les vis sur la surface de montage à la dimension spécifiée ci-dessus. Laisser 1/16" (1,5 mm) d'espace entre la tête de la vis et la surface de montage.

2 ONLY FOR DIRECT WIRED SEULEMENT POUR BRANCHEMENT DIRECT

Installer le fil du secteur 120V en jumelant les fils noirs ensemble, les fils blancs ensemble et les fils de mise à la terre ensemble.

4 PLUG-IN OR DIRECT WIRED BRANCHEMENT À UNE PRISE OU BRANCHEMENT DIRECT

Plug others fixtures with the included extensions cord or seamless connector. Linears can be linked together up to a maximum of 500W per circuit. The first linear of a series is the only one to be plugged in or direct wired. Branchez d'autres luminaires en utilisant le cordon d'extension ou le connecteur à joint discret inclus. Les linéaires peuvent être branchés en série jusqu'à un maximum de 500W par circuit. Le premier luminaire d'une série est le seul à être branché à une prise ou directement au secteur.
