Type de produit	Luminaire LED encastré pour escaliers
Marque	Dals
Modèle	Camber LEDSTEP005D-CC
Réglage de température de couleur	2200K, 2700K, 3000K, 3500K, 4000K via interrupteur CCT
Dimmable	Oui, compatible avec la plupart des gradateurs
Usage	Intérieur et extérieur (avec boîte de jonction appropriée)
Installation	Murale ou contre-marche d'escalier, encastrée
Boîte de jonction requise	Oui, non incluse
Garantie	5 ans
Alimentation	Secteur (120 VAC)
Connexion électrique	Fils noir, blanc, vert
Matériau du boîtier	Aluminium
Puissance nominale	6 W (estimation)
Angle de faisceau	120° (estimation)
Indice de protection	IP65 (estimation pour usage extérieur)

FOIRE AUX QUESTIONS - Camber LEDSTEP005D-CC Dals

Comment installer le luminaire Camber LEDSTEP005D-CC ?

Avant l'installation, coupez l'alimentation au disjoncteur. Fixez la plaque de montage sur une boîte de jonction appropriée (intérieure : métallique 3x2x2.5 po ; extérieure : étanche résistant à 50°C). Connectez les fils : blanc sur blanc, noir sur noir, vert sur cuivre. Poussez le luminaire dans la plaque. Pour l'extérieur, appliquez du silicone certifié UL sur le contour.

Puis-je utiliser ce luminaire à l'extérieur ?

Oui, à condition d'utiliser une boîte de jonction étanche résistant à au moins 50°C (non incluse) et d'appliquer du silicone certifié UL autour de la façade pour l'étanchéité.

Comment régler la température de couleur ?

Utilisez l'interrupteur CCT situé à l'arrière du luminaire pour basculer entre 2200K, 2700K, 3000K, 3500K et 4000K.

Ce luminaire est-il dimmable ?

Oui, il fonctionne avec la plupart des gradateurs. Consultez le site web DALS pour la liste des gradateurs compatibles.

Quelle boîte de jonction utiliser pour l'extérieur ?

Une boîte de jonction étanche qui résiste à au moins 50°C, de dimensions 4,5 x 2 x 2,5 pouces, non incluse.

Quelle est la garantie de ce produit ?

DALS offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optiques, électroniques). Contact : 1 877 430 1818 ou [e-mail].

Puis-je utiliser ce luminaire avec un variateur LED ?

Oui, il est compatible avec la plupart des gradateurs. Vérifiez la liste des gradateurs compatibles sur le site DALS pour garantir un fonctionnement optimal.

Comment connecter les fils électriques ?

Dans la boîte de jonction, jumelez le fil blanc du secteur avec le fil blanc du luminaire, le fil noir avec le noir, et le fil de cuivre (terre) avec le fil vert du luminaire.

Le luminaire est-il conçu pour les escaliers ?

Oui, il est prévu pour un montage en contre-marche ou mural sur les escaliers. Utilisez un luminaire par marche si nécessaire.

Que faire si la lumière ne s'allume pas ?

Vérifiez que l'alimentation est rétablie (disjoncteur), que les connexions électriques sont correctes (blanc/noir/vert), et que l'interrupteur CCT est en position valide. Si le problème persiste, contactez DALS.

MODE D'EMPLOI Camber LEDSTEP005D-CC Dals

*Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

LEDSTEP002D-CC

1 Luminaire encastré mural vertical

La boîte de jonction doit être installée horizontalement.

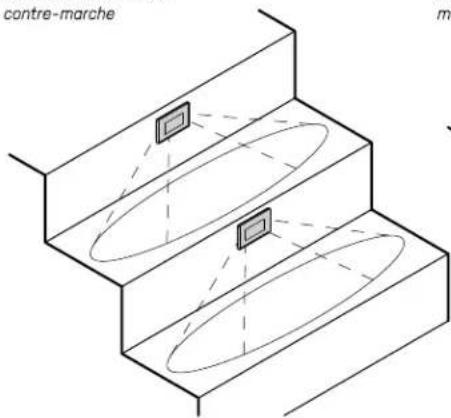

Stairs - Riser mount Escaliers - Installation contre-marche

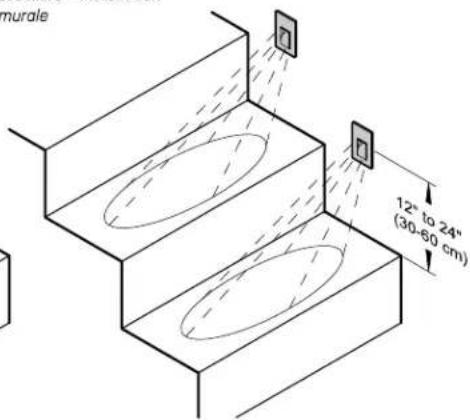

Escaliers - Installation murale

Convient pour une installation intérieure ou extérieure en utilisant la boîte de jonction appropriée (non incluse).

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Guide d'installation

AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU FIL DU SECTEUR À L'AIDE DU DISJONCTEUR. Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

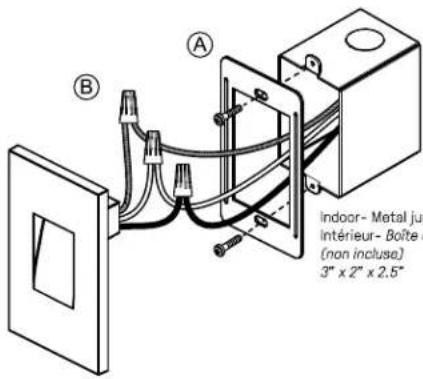

(A) Installer la plaque de montage sur la boîte de jonction. (B) Faire les connections électriques dans la boîte de jonction. Jumeler le fil blanc du secteur avec le fil blanc du luminaire, jumeler le fil noir du secteur avec le fil noir du luminaire et jumeler le fil de cuivre du secteur avec le fil vert du luminaire.

Indoor - Metal junction box (not included) Intérieur - Boîte de jonction métallique (non incluse) 3" x 2" x 2.5"

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT à l'arrière du luminaire pour basculer entre 2200K, 2700K, 3000K, 3500K et 4000K.

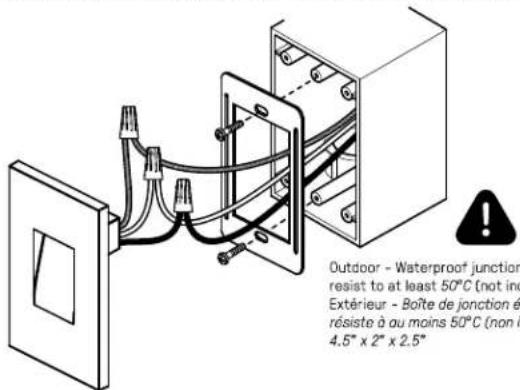

(A) Installer la plaque de montage sur la boîte de jonction. (B) Faire les connections électriques dans la boîte de jonction. Jumeler le fil blanc du secteur avec le fil blanc du luminaire, jumeler le fil noir du secteur avec le fil noir du luminaire et jumeler le fil de cuivre du secteur avec le fil vert du luminaire.

Extérieur - Boîte de jonction étanche qui résiste à au moins 50°C (non incluse) 4.5" x 2" x 2.5"

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT à l'arrière du luminaire pour basculer entre 2200K, 2700K, 3000K, 3500K et 4000K.

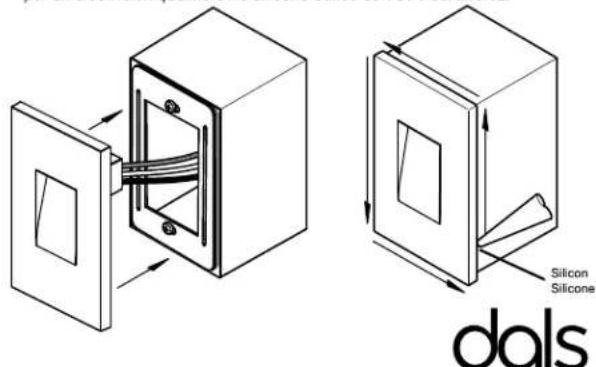

Pousser le luminaire dans la plaque de montage. Mettre du silicone (non inclus) sur le contour de la façade. Le joint d'étanchéité doit être appliqué par un électricien qualifié et le silicone utilisé doit être certifié UL.
