Echo LEDSTEP002D-CC - Éclairage LED Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage LED pour marche d'escalier (contre-marche)
Marque	Dals
Modèle	Echo LEDSTEP002D-CC
Usage	Intérieur ou extérieur (avec boîte de jonction étanche appropriée)
Type de montage	Encastré mural vertical, montage en contre-marche d'escalier
Dimensions (approx.)	Environ 12 x 4 x 2 cm (à confirmer)
Poids (approx.)	Environ 0,2 kg
Alimentation	120 V AC
Puissance	4 W (estimation)
Température de couleur	Réglable : 2200K, 2700K, 3000K, 3500K, 4000K via interrupteur CCT
Gradation	Compatible avec la plupart des gradateurs (voir site DALS pour la liste)
Indice de protection	IP65 (pour installation extérieure avec silicone)
Matériau	Aluminium et polycarbonate (estimation)
Garantie	5 ans
Installation	Boîte de jonction métallique intérieure 3"x2"x2.5" ou boîte étanche extérieure 4.5"x2"x2.5" (non incluse)
Conformité	Codes électriques locaux
Tension d'entrée	120 V AC
Connectique	Fils noirs, blancs, verts (cuivre)
Couleur de la lumière	Blanc chaud à blanc neutre (2200K-4000K)
Nombre de LED	Non spécifié (estimation 6-12 LED)
Angle de faisceau	120° (estimation)
Compatibilité boîte de jonction	Boîte métallique intérieure ou étanche extérieure (non incluse)
Certification	UL (pour installation extérieure avec silicone certifié UL)

FOIRE AUX QUESTIONS - Echo LEDSTEP002D-CC Dals

Comment installer le luminaire Echo LEDSTEP002D-CC ?

Coupez l'alimentation au disjoncteur. Installez la boîte de jonction (non incluse) horizontalement. Fixez la plaque de montage sur la boîte. Connectez les fils : blanc avec blanc, noir avec noir, vert avec cuivre. Pour l'extérieur, appliquez du silicone certifié UL sur le contour. Poussez le luminaire dans la plaque.

Le luminaire est-il dimmable ?

Oui, le luminaire fonctionne avec la plupart des gradateurs. Consultez la liste des gradateurs compatibles sur le site DALS.

Comment régler la température de couleur ?

Utilisez l'interrupteur CCT à l'arrière du luminaire pour basculer entre 2200K, 2700K, 3000K, 3500K et 4000K.

Puis-je utiliser ce luminaire à l'extérieur ?

Oui, à condition d'utiliser une boîte de jonction étanche résistant à au moins 50°C et d'appliquer du silicone certifié UL sur le contour.

Quelle boîte de jonction faut-il utiliser ?

Pour une installation intérieure, utilisez une boîte métallique de 3"x2"x2.5". Pour l'extérieur, une boîte étanche de 4.5"x2"x2.5". Les boîtes ne sont pas incluses.

Quelle est la garantie ?

DALS offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses.

Comment nettoyer le luminaire ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs. Coupez l'alimentation avant le nettoyage.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord que le disjoncteur n'a pas sauté et que les connexions sont correctes. Si le problème persiste, contactez le service client DALS au 1 877 430 1818.

Le luminaire est-il compatible avec tous les gradateurs ?

Il est compatible avec la plupart des gradateurs, mais pas tous. Consultez la liste officielle sur le site de DALS pour vérifier la compatibilité.

Puis-je remplacer le LED moi-même ?

Le luminaire n'est pas conçu pour être réparé par l'utilisateur. En cas de défaut, contactez le service client pour une réparation sous garantie.

MODE D'EMPLOI Echo LEDSTEP002D-CC Dals

*Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

LEDSTEP002D-CC

1 Luminaire encastré mural vertical

La boîte de jonction doit être installée horizontalement.

Stairs - Riser mount Escaliers - Installation contre-marche

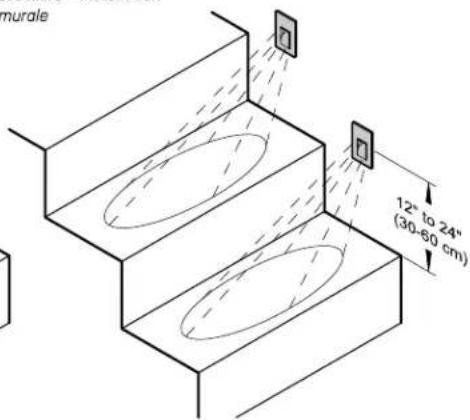

Escaliers - Installation murale

Convient pour une installation intérieure ou extérieure en utilisant la boîte de jonction appropriée (non incluse).

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Guide d'installation

AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU FIL DU SECTEUR À L'AIDE DU DISJONCTEUR. Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

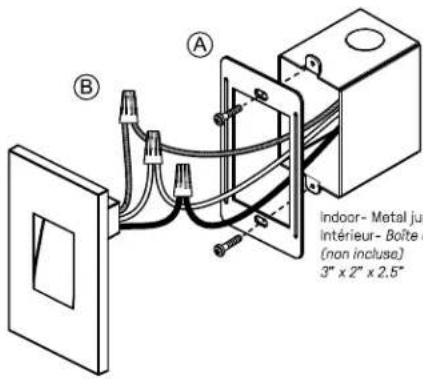

(A) Installer la plaque de montage sur la boîte de jonction. (B) Faire les connections électriques dans la boîte de jonction. Jumeler le fil blanc du secteur avec le fil blanc du luminaire, jumeler le fil noir du secteur avec le fil noir du luminaire et jumeler le fil de cuivre du secteur avec le fil vert du luminaire.

Indoor - Metal junction box (not included) Intérieur - Boîte de jonction métallique (non incluse) 3" x 2" x 2.5"

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT à l'arrière du luminaire pour basculer entre 2200K, 2700K, 3000K, 3500K et 4000K.

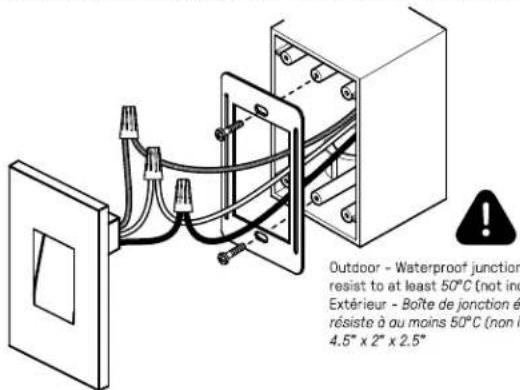

(A) Installer la plaque de montage sur la boîte de jonction. (B) Faire les connections électriques dans la boîte de jonction. Jumeler le fil blanc du secteur avec le fil blanc du luminaire, jumeler le fil noir du secteur avec le fil noir du luminaire et jumeler le fil de cuivre du secteur avec le fil vert du luminaire.

Extérieur - Boîte de jonction étanche qui résiste à au moins 50°C (non incluse) 4.5" x 2" x 2.5"

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT à l'arrière du luminaire pour basculer entre 2200K, 2700K, 3000K, 3500K et 4000K.

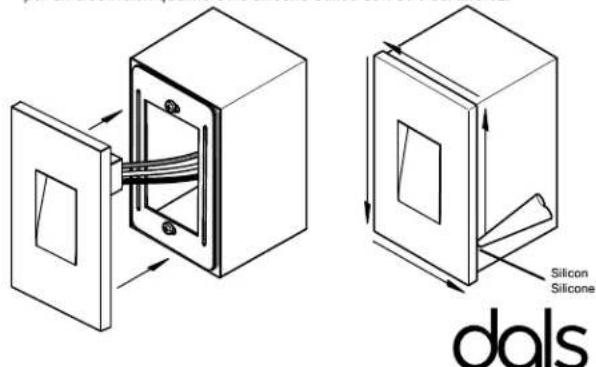

Pousser le luminaire dans la plaque de montage. Mettre du silicone (non inclus) sur le contour de la façade. Le joint d'étanchéité doit être appliqué par un électricien qualifié et le silicone utilisé doit être certifié UL.
