MODE D'EMPLOI CDBW4400SB Crosley
Sécurité du Lave-Vaisselle....27
ENTRETIEN ET RÉPARATION DU
LAVE-VAISSELLE 29
Instructions d'entretien par
l'utilisateur.... 29
EXIGENCES D'INSTALLATION ..... 30
Outils et pièces.... 30
Exigences d'emplacement.... 32
Dimensions de l'ouverture de
l'armoire 33
Exigences d'Évacuation 33
Spécifications de l'Alimentation en
Eau....33
Spécifications électriques .... 33
INSTRUCTIONS D'INSTALLATION .... 34
Avant de commencer.... 34
Préparation de l'emplacement –
nouvelles unités 35

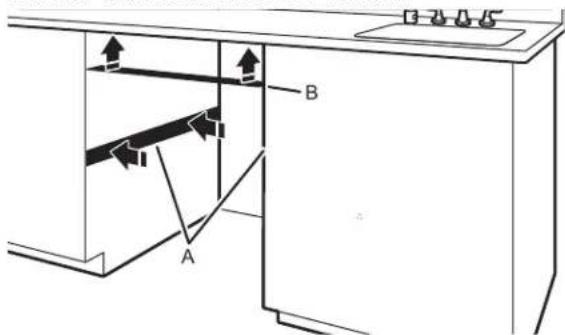

Installer la barrière anti-humidité en
option (recommandée pour les
comptoirs en bois).... 35
Raccordement électrique.... 36
Préparation du lave-vaisselle...... 36

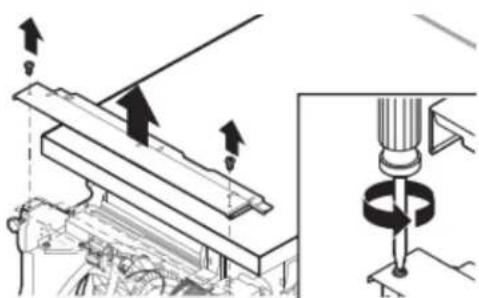

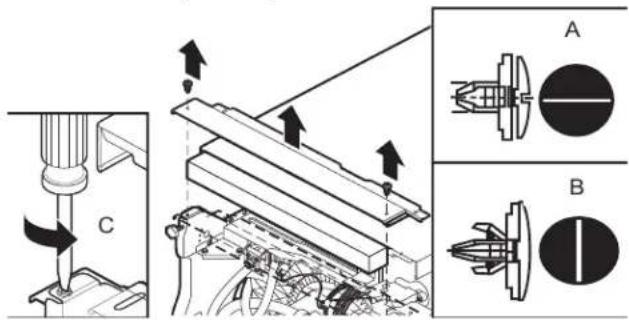

Retrait du panneau d'accès.... 37
Branchement de l'arrivée d'eau à la
valve de distribution.... 38
Branchement du tuyau de
distribution à la valve de
distribution 39
Raccord du tuyau de vidange ..... 39

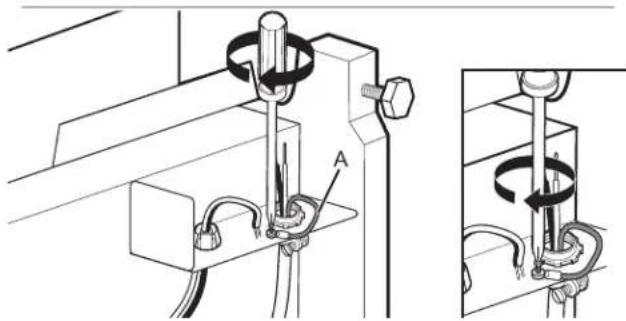

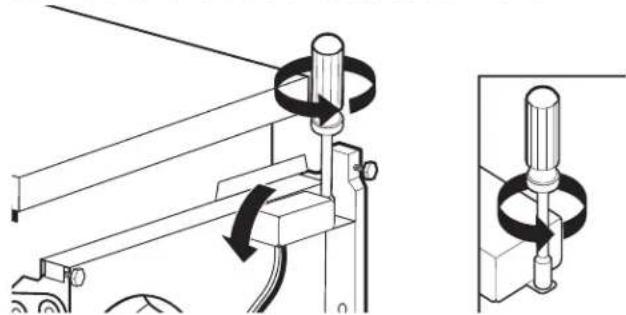

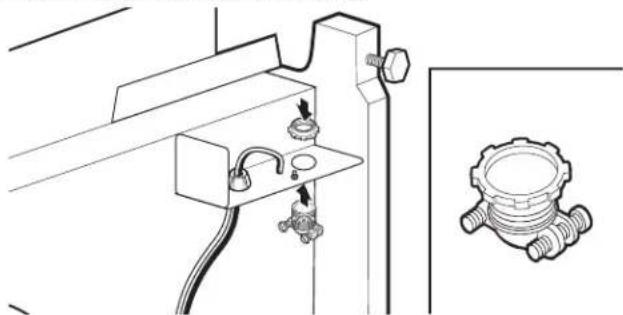

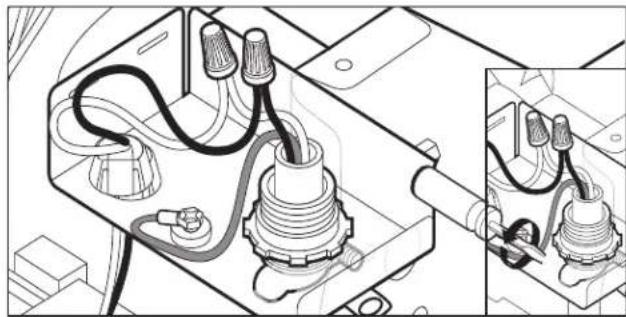

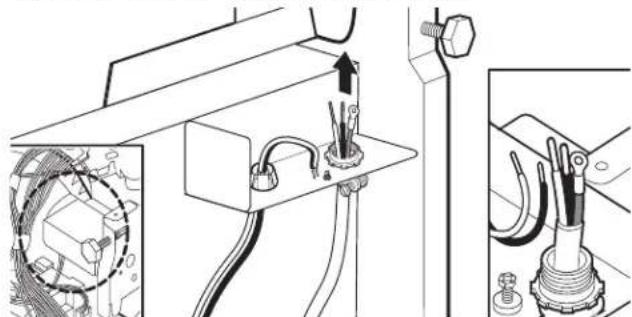

Branchement du câble
d'alimentation 40

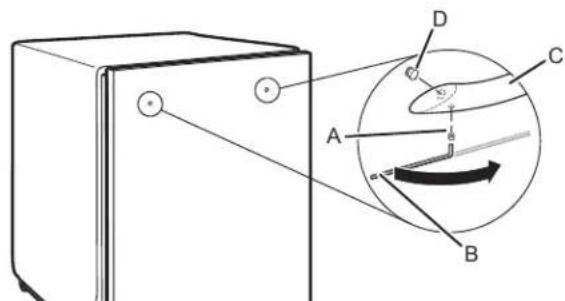

Installer la poignée de porte (sur
certains modèles) 41

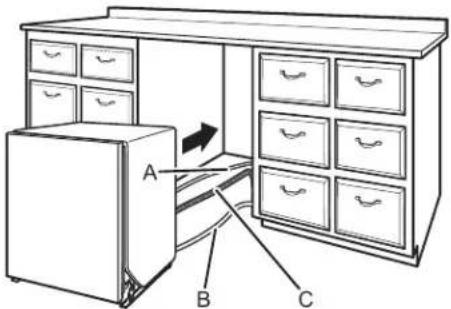

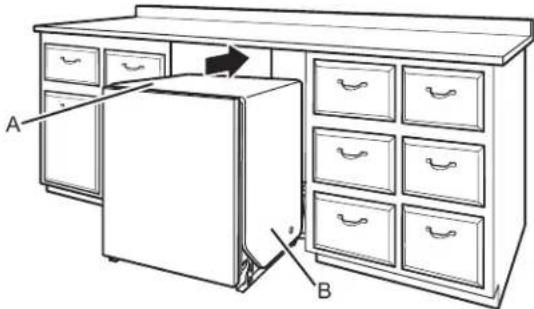

Placer le lave-vaisselle dans
l'armoire 42

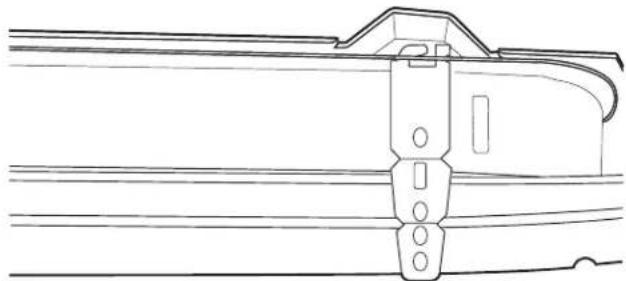

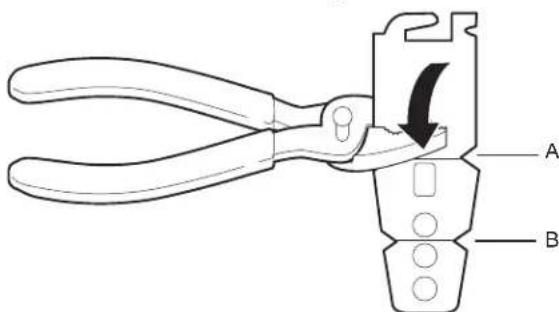

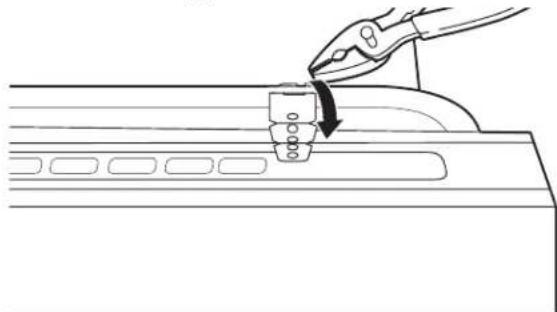

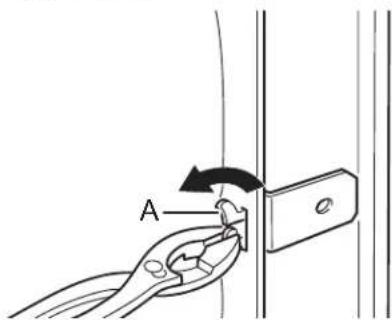

Choix de l'Option de Fixation.... 43

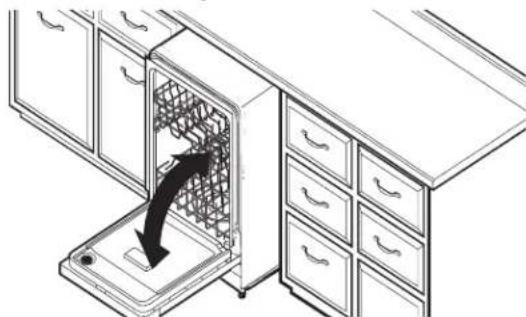

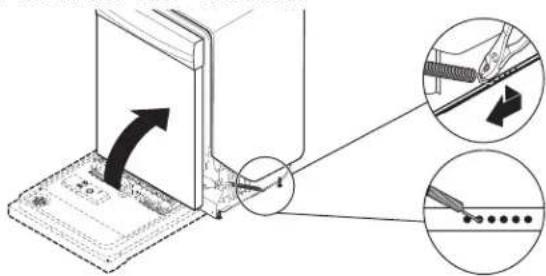

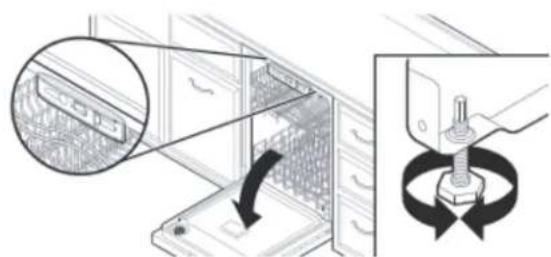

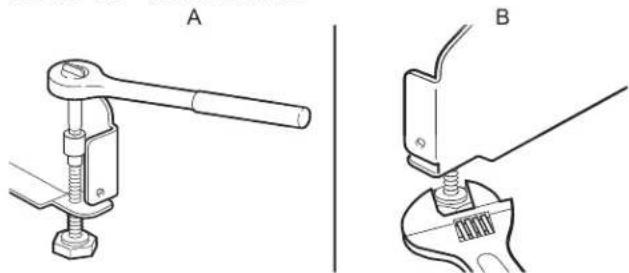

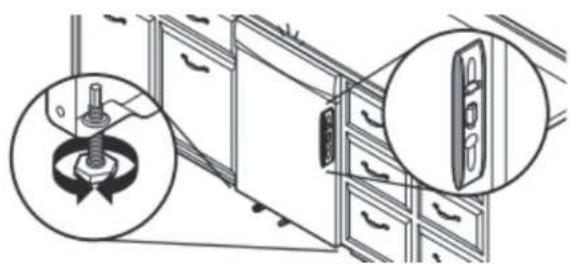

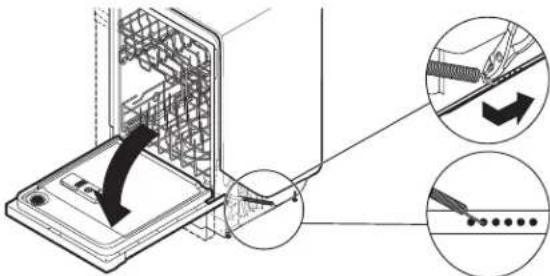

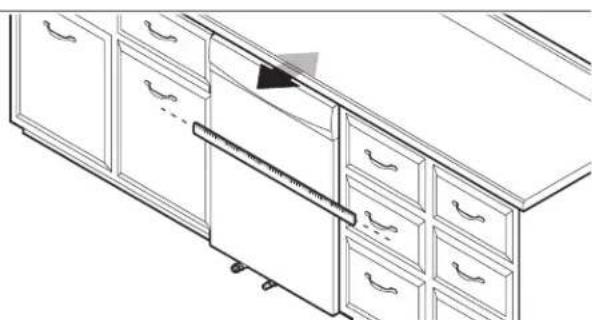

Vérification Finale de l'Installation..... 44

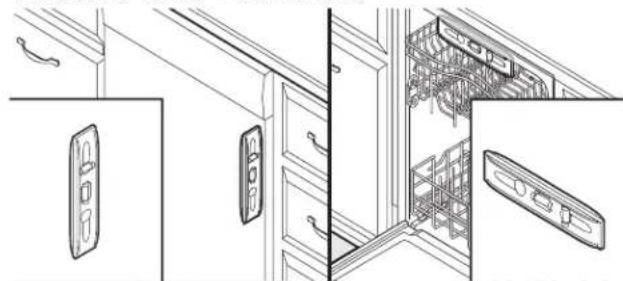

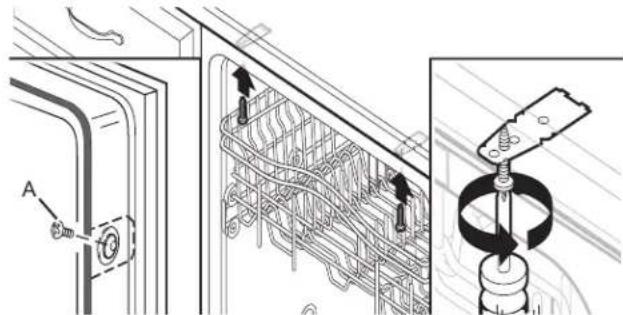

Fixation du Lave-Vaisselle dans
l'Ouverture d'Encastrement de
l'Armoire 45

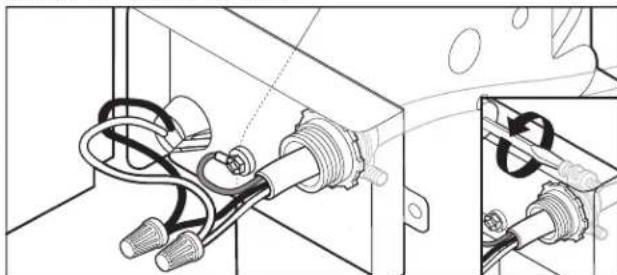

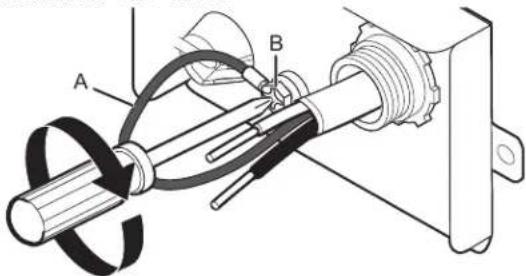

Méthode de Raccordement Direct .... 46
Branchement de l'arrivée d'eau au
robinet d'arrêt de la maison.... 47

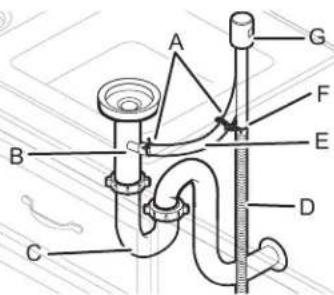

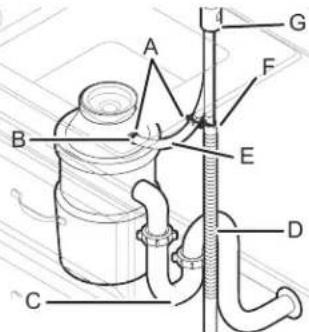

Raccordement du tuyau de
vidange 47
Fin de l'installation 50

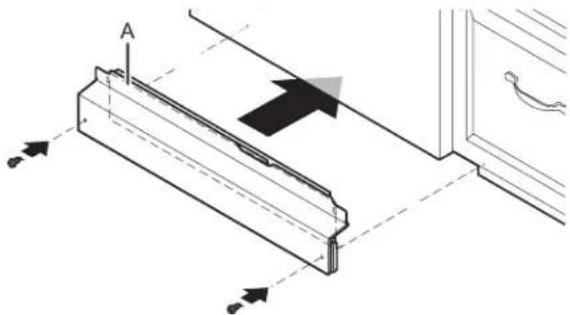

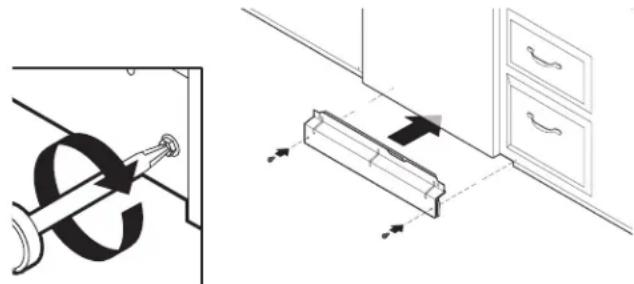

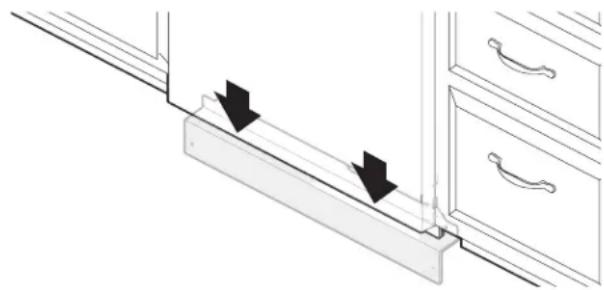

Installation du Panneau d'Accès ..... 50
Vérification du Fonctionnement .... 51
Si le lave-vaisselle ne fonctionne
pas 51
Conseils Supplémentaires .... 51
W11796927A
SEGURIDAD DEL LAVAVAJILLAS..... 52
Votre sécurité et celle des autres sont très importantes.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. S'assurer de toujours lire tous les messages de sécurité et de s'y conformer.
Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :
DANGER
⚠ AVERTISSEMENT
Vous courez un risque de décès ou de blessures graves si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : Lors de l'utilisation du lave-vaisselle, il convient d'observer certaines précautions fondamentales, dont :
■ Lire toutes les instructions avant d'utiliser le lave-vaisselle.
■ Utiliser le lave-vaisselle uniquement pour laver de la vaisselle.
■ Utiliser seulement des détergents et agents mouillants recommandés pour les lave-vaisselle. Garder ces produits hors de la portée des enfants.
■ Lors du chargement d'articles à laver :
1. Placer les articles coupants pour qu'ils ne risquent pas d'endommager le joint de la porte; et
2. Placer les couteaux la poignée vers le haut pour réduire les risques de blessure.
■ Ne pas laver d'articles en plastique, sauf s'il est indiqué « lavable au lave-vaisselle » ou une mention équivalente. Pour les articles en plastique qui ne sont pas ainsi identifiés, vérifier les recommandations du fabricant.
■ Ne pas toucher les éléments chauffants pendant ou immédiatement après l'utilisation.
■ Ne pas mettre en marche le lave-vaisselle si un panneau de l'enceinte n'est pas correctement installé.
■ Ne pas effectuer d'intervention non autorisée sur les commandes.
■ Ne pas abuser de, s'asseoir sur ou se mettre debout sur la porte, ou les paniers à vaisselle du lave-vaisselle.
■ Pour réduire les risques de blessure, ne pas laisser les enfants jouer dans ou près d'un lave-vaisselle.
■ Dans certaines conditions, un système d'eau chaude qui n'a pas été utilisé depuis 2 semaines ou plus peut produire de l'hydrogène. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si le système d'eau chaude est resté inutilisé pendant une telle période, ouvrir tous les robinets d'eau chaude et laisser l'eau s'en écouler pendant plusieurs minutes avant d'utiliser le lave-vaisselle. Ceci libérera toute accumulation d'hydrogène. Le gaz est inflammable : ne pas fumer ou utiliser une flamme nue durant cette période.
■ Enlever la porte du compartiment de lavage lorsqu'on cesse d'utiliser un vieux lave-vaisselle ou qu'on le jette.
■ Ne pas utiliser de pièces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., des pièces fabriquées à la maison à l'aide d'une imprimante 3D).
CONSERVER CES INSTRUCTIONS

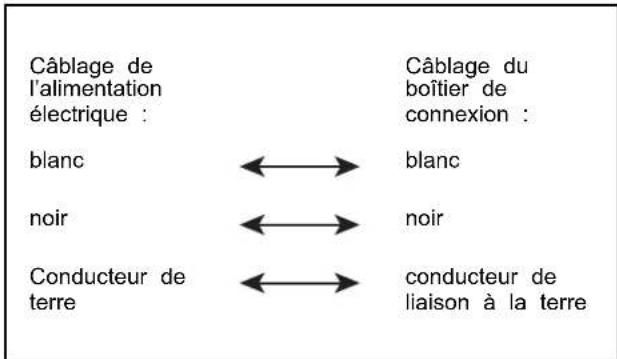

INSTRUCTIONS DE LIAISON À LA TERRE
■ Pour un lave-vaisselle avec liaison à la terre et cord d'alimentation :
Ce lave-vaisselle doit être relié à la terre. En cas du d'anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. Le lave-vaisselle est doté d'un cordon électrique comportant un conducteur de mise à la terre d'équipement et une fiche de branchement de liaison à la terre. La fiche doit être branchée à une prise de courant appropriée, bien installée et reliée à la terre conformément à tous les codes et règlements locaux.
AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causer un risque de décharge électrique.
IVérifier avec un électricien ou un représentant de service qualifié en cas de doute quant à la qualité de la liaison à la terre du lave-vaisselle. Ne pas modifier la fiche fournie avec ce lave-vaisselle; si elle ne correspond pas à la prise de sortie, faire installer une prise appropriée par un électricien qualifié.
■ Pour un lave-vaisselle branché en permanence :
Le lave-vaisselle doit être raccordé à un système de câblage permanent en métal relié à la terre; si ce n'est pas le cas, un conducteur de mise à la terre d'équipement doit être en fonction avec les conducteurs de circuit et raccordés à la borne de mise à la terre d'équipement ou la borne sur le lave-vaisselle.
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des blessures graves ou des coupures.
ENTRETIEN ET RÉPARATION DU LAVE-VAISSELLE
Instructions d'entretien par l'utilisateur
Nettoyage de l'extérieur
Nettoyer l'extérieur du lave-vaisselle seulement avec un chiffon doux et humide et un détergent doux. Si le lave-vaisselle possède une surface extérieure en acier inoxydable, il se peut que cette dernière soit recouverte d'une pellicule résistante aux traces de doigts. Ne pas utiliser de produits nettoyants abrasifs sur la surface extérieure du lave-vaisselle.
Nettoyage et entretien de l'intérieur
Plusieurs détergents peuvent laisser des taches ou résidus blancs est très facile de retirer et d'entretenir les filtres. Le tableau ci-sur la vaisselle ou l'intérieur du lave-vaisselle. Avec le temps, ca-dessous indique la fréquence de nettoyage recommandée.
résidus peuvent devenir indésirables et nuire au bon fonctionnement du lave-vaisselle. Utiliser un nettoyant pour lave-vaisselle peut aider à éliminer ces résidus. Une utilisation mensuelle du nettoyant pour lave-vaisselle est recommandée pour aider à entretenir le lave-vaisselle. Suivre les indications su l'emballage.
Il est aussi possible d'effectuer un rinçage au vinaigre pour éliminer les résidus blancs. Cependant, le vinaigre est un acide son utilisation trop fréquente pourrait endommager le lave-vaisselle.
Verser 2 tasses (500 ml) de vinaigre de blanc dans un verre ou une tasse à mesurer lavable au lave-vaisselle et placer le contenant dans le panier inférieur (ne pas verser le vinaigre dans le fond du lave-vaisselle). Faire exécuter au lave-vaisselle un programme de lavage complet avec séchage à l'air ou une option de séchage économique. Ne pas utiliser de détergent. Le vinaigre se mélangera à l'eau de lavage.
REMARQUE : Nous recommandons des pastilles ou des sachets utilisées pour la préparation des plats. Cela vous épargne de détergent prémesuré de grande qualité, ainsi que de l'agent également du temps et des efforts.
rinçage pour effectuer le nettoyage du lave-vaisselle et pour une utilisation quotidienne.

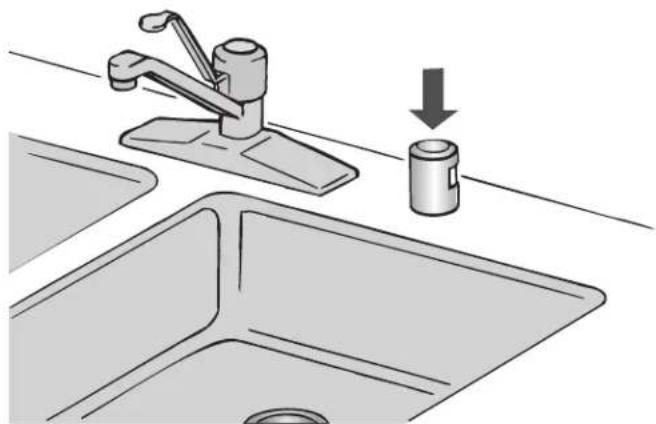

Inspector et nettoyer le dispositif anti-refoulement, le cas échéant si le lave-vaisselle ne se vidange pas correctement.
Pour réduire le risque de dommages matériels durant les vacances ou une période d'inutilisation prolongée
■ Si le lave-vaisselle n'est pas utilisé pendant l'été, couper l'arrivée d'eau et l'alimentation électrique du lave-vaisselle.
■ S'assurer que les tuyaux d'alimentation en eau sont protégés contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entraîner une élévation de la pression en eau et endommager le lave-vaisselle ou le domicile. La de garantie de l'appareil ne couvre pas les dommages imputables au gel.
■ Lors du remisage du lave-vaisselle pendant l'hiver, éviter tout dommage lié à l'eau en faisant hivériser le lave-vaisselle par un fournisseur de services agréé.
Nettoyage des filtres
cs est très facile de retirer et d'entretenir les filtres. Le tableau ci-dessous indique la fréquence de nettoyage recommandée.
| Intervalles recommandés pour le nettoyage du filtre | |||
| Nombre de charges par semaineet8 à 12 Tous | Si les plats ne sont que grattés avant le chargement*les deux mois | Si les plats sont grattés et rincés avant le chargementTous les quatre mois | Si vous lavez la vaisselle avant le chargementUne fois par anUne fois par anUne fois par anUne fois par an |
| 4 à 7 Tous les | les deux mois | Une fois par an | Une fois par an |
| 1 à 3 Deux on | fois par an | Une fois par an | Une fois par an |
*Conseil du fabricant : Ceci permet d'économiser l'eau et l'énergie utilisées pour la préparation des plats. Cela vous épargne également du temps et des efforts.
^e Eau très dure
Si l'eau du domicile est très dure (au-delà de 15 grains), nettoyer le filtre au moins une fois par mois. L'accumulation de résidus blancs dans le lave-vaisselle est le signe d'une eau dure. Pour des conseils sur l'élimination des taches, voir la section en ligne « Dépannage ».
REMARQUE : Les références en ligne se trouvent dans le Guide de démarrage rapide.

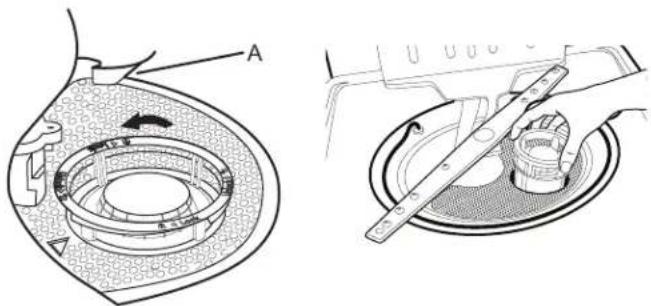

Instructions de retrait du filtre
- Tourner le filtre supérieur d'un quart de tour dans le sens antihoraire et le soulever.
- Séparer le filtre supérieur en le détachant avec précaution.
- Nettoyer les filtres comme indiqué.
A. Patte de positionnement

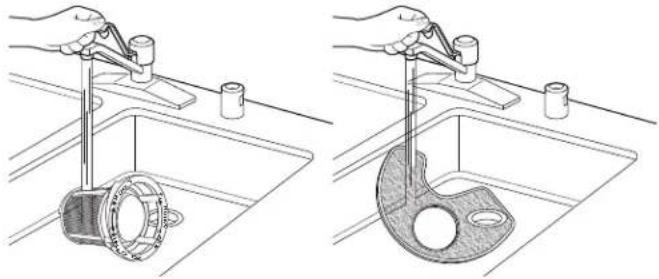

Instructions de nettoyage
IMPORTANT : Ne pas utiliser de brosse métallique, de tampon à récurer, ou d'objets similaires, car ils peuvent endommager les filtres.
Rincer le filtre sous l'eau courante jusqu'à ce que la plupart des saletés soient éliminées. Si l'on remarque la présence de saletés ou de dépôts de calcaire causés par l'eau dure difficiles à éliminer, l'emploi d'une brosse douce sera peut-être nécessaire.
Ruban à mesurer ou règle Clé ouverte de 5/8 po (16 mm)
Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste suivante.
Outils requis :
Pince Tournevis à tête plate
Tournevis à tête cruciforme
Couteau à lame rétractable
Tourne-écrou ou clé à douille Petit niveau de 5/16 po (8 mm) et 1/4 po (6,35 mm)
Clé à molette de 10 po (254 mm) avec ouverture jusqu'à 1^1/8 po (29 mm)
Torx®+T20® et, si des panneaux avant personnalisés sont installés, Torx® T15® +tournevis
Autres articles utiles pouvant être nécessaires :
Lampe de poche Plat peu profond
Serviette de bain Ruban de masquage ou ruban adhésif
^+ TORX, T20 et T15 sont des marques déposées d'Acument Intellectual Properties, LLC.
Pièces fournies

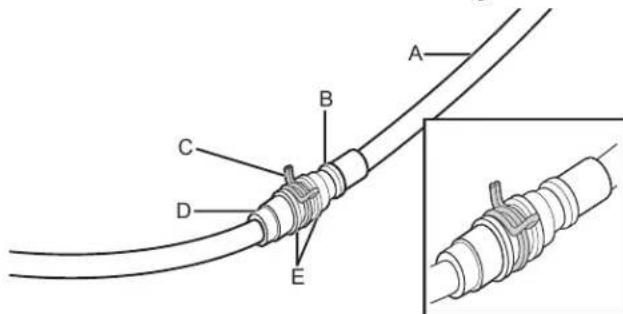

Brides pour tuyau de décharge (2) (1 grosse/rouge et 1 petite/verte)
Supports de fixation au-dessous du comptoir (2)
S'assurer que toutes ces pièces sont comprises avec le sachet de documentation.
Poignée de porte (sur certains modèles)
Accessoires facultatifs offerts :
Ruban de barrière anti-humidité
REMARQUE : Du ruban de barrière anti-humidité est recommandé si le lave-vaisselle est installé sous un comptoir de cuisine en bois.
Pour fermer le côté du lave-vaisselle lorsqu'il est installé à l'extrémité de l'armoire (le numéro de pièce varie en fonction de la couleur).
Ensemble de panneaux latéraux
Nous contacter au numéro gratuit ou visiter notre site Web indiqué dans le guide de démarrage rapide pour obtenir des informations sur les accessoires en option.
Première installation
Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section « Spécifications électriques ». Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.
Outillage supplémentaire nécessaire :
Petit coupe-tube Pince à dénuder

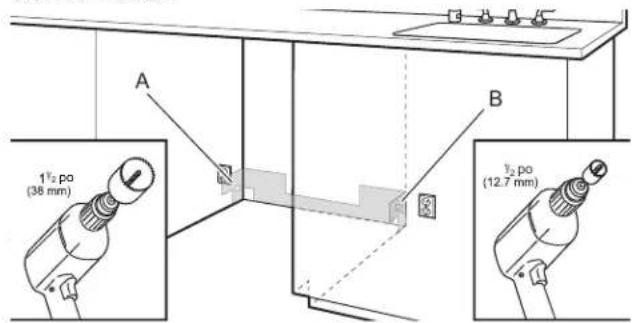

Avec scie-cloche de 1/2 po (12,7 mm), 3/4 po (19 mm) et ^11/2 po (38,1 mm)
Pièces supplémentaires nécessaires (non fournies) :
Raccord de tuyau coudé à 90° de 3/4 po (19 mm) x 3/8 po (9,5 mm) d'extrémité de compression avec joint caoutchouc (nécessaire pour raccorder correctement la canalisation d'eau du domicile au lave-vaisselle)

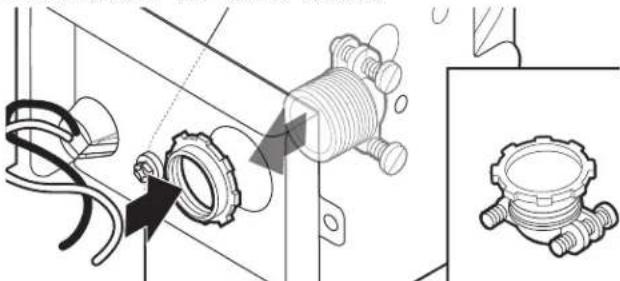

Serre-câbles métallique pour câblage du domicile qui convient à l'orifice de 7/8 po (22 mm) (nécessaire pour raccorder correctement le câble du domicile au boîtier de connexion du lave-vaisselle)
■ Confirmer une taille correcte pour connecter le calibre du câblage du domicile au câblage de calibre 16 du lave-vaisselle.
Capuchons de connexion REMARQUES :

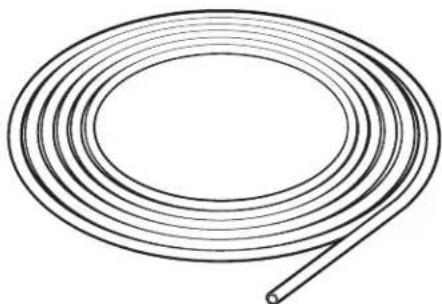

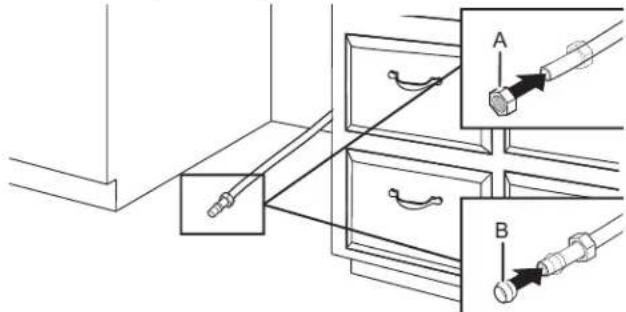

Tube de Cuivre (diamètre externe de 3/8 po [9,5 mm] suggéré) ou ensemble de canalisation d'arrivée d'eau flexible à tresse d'acier.
Bride à Vis 1 ^1/2 po à 2 po (38 mm à 50 mm) (maximum 3)
Plus long tuyau de vidange optionnel d'une longueur maximale de 12 pi (3,7 m)
REMARQUE : Doit être conforme à toutes les normes de test AHAM/IAPMO, convenir à des raccordements de vidange de 1 po (25 mm) et être résistant à la chaleur et aux détergents.
REMARQUE : Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.

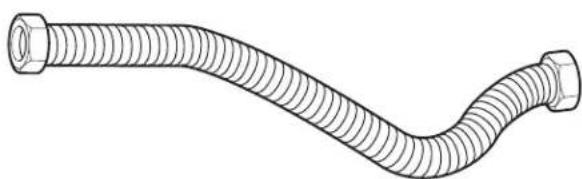

REMARQUE : Si l'on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

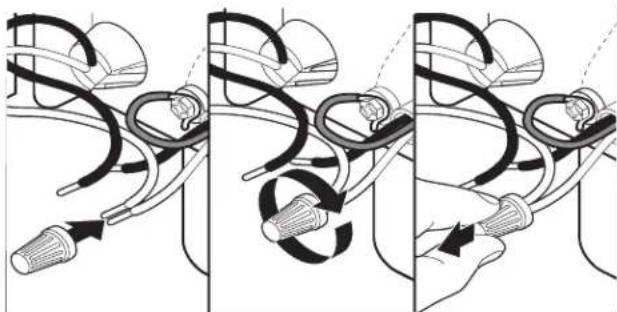

Pour les installations à raccordement direct

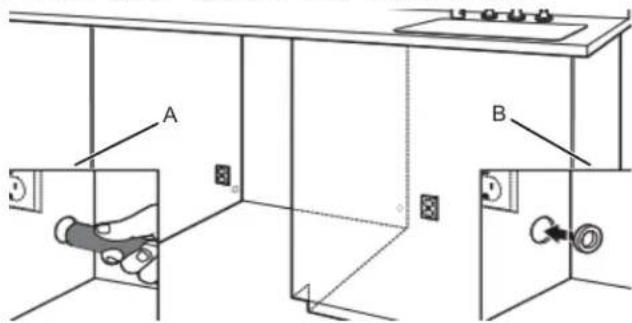

Pour trou de 1 ^1/2 po (38 mm) dans l'armoire
REMARQUE : Nécessaire pour les armoires métalliques

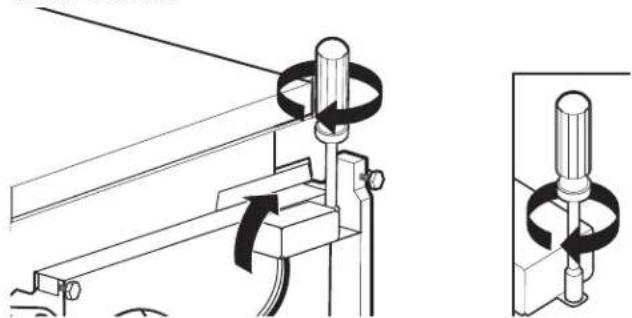

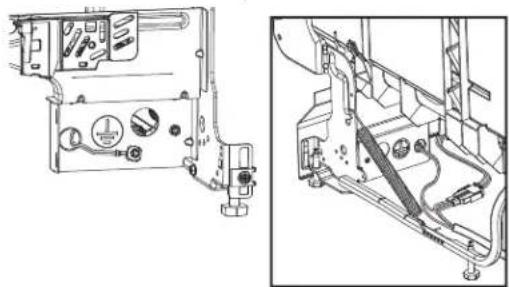

Pour cordon d'alimentation
Ensemble du cordon d'alimentation
L'ensemble comprend habituellement un cordon d'alimentation, un serre-câbles métallique, un œillet et des connecteurs de fils (Droit : No de pièce 4317824, 90° : No de pièce W10278923RP). Pour s'assurer d'installer l'appareil correctement, consulter les instructions d'installation fournies avec l'ensemble.
REMARQUE : Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.
Exigences d'emplacement
L'appareil doit être entièrement encastré (sur le dessus, les côtés, l'arrière et au sol) dès l'installation. Un ensemble de panneaux latéraux est disponible chez votre marchand pour l'installation du lave-vaisselle à l'extrémité d'une rangée d'armoires.
Une barrière anti-humidité en option est également disponible pour l'installation sous un plan de travail en bois.
Inspector l'emplacement d'installation du lave-vaisselle. Il doit comporter les caractéristiques suivantes :
■ Accès facile pour chargement et déchargement de la vaisselle. Dans le cas de l'installation dans un angle, on doit pouvoir établir un dégagement de 2 po (51 mm) ou plus entre le côté de la porte du lave-vaisselle et le mur ou l'armoire.
■ Facilité d'accès aux canalisations d'eau et d'évacuation et à la source d'électricité :
- Une source d'électricité avec liaison à la terre est nécessaire.
- Ce lave-vaisselle est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude.
- Veiller à ce que les canalisations d'eau et d'évacuation et les câbles électriques se trouvent dans les limites de la zone marquée en gris illustrée dans la section "Dimension de l'ouverture de l'armoire".
- Ne pas placer de canalisation d'évacuation, canalisation d'eau ou câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou les moteurs du lave-vaisselle.
- Protéger du gel le lave-vaisselle et les canalisations d'eau qui l'alimentent. La garantie de l'appareil ne couvre pas les dommages imputables au gel.
REMARQUE : Si le lave-vaisselle ne doit pas être utilisé pendant une période prolongée ou s'il est laissé à un endroit qui pourrait être exposé au gel, veiller à faire exécuter les opérations de pré-hivernage par un technicien compétent.
- S'il est installé dans une nouvelle construction, enlever tout débris de l'arrivée d'eau avant de la brancher à la valve de distribution. Les débris qui ne sont pas enlevés de l'eau pourraient obturer le filtre de la valve de distribution.
■ Une ouverture carrée offrant l'esthétique appropriée et permettant un fonctionnement correct.
■ La façade des armoires perpendiculaire au plancher.
■ Un plancher de niveau.

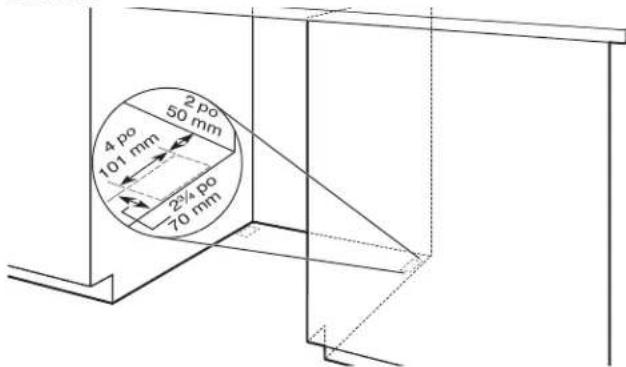

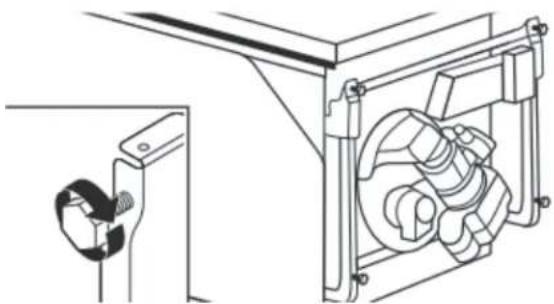

Conseil utile : S'il y a un écart de niveau sur le plancher entre l'avant et l'arrière de l'emplacement d'installation, il pourrait être nécessaire d'utiliser des cales pour établir l'aplomb du lave-vaisselle.
REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.
- À l'emplacement d'installation du lave-vaisselle, on doit pouvoir établir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher.
■ Ne pas installer le lave-vaisselle par-dessus un tapis.

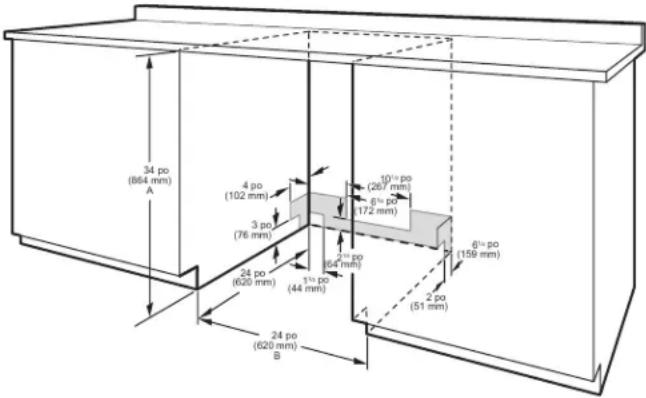

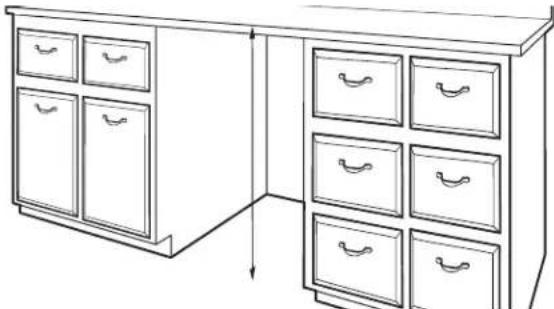

Dimensions de l'ouverture de l'armoire
Dégagements
Vérifier que toutes les surfaces n'ont aucune aspérité qui empêcherait l'installation du lave-vaisselle.
B. Dimension minimale mesurée au point le plus étroit de l'ouverture.
REMARQUE : Les zones grisées des parois de l'armoire indiquent les endroits où les raccordements électriques peuvent être installés.

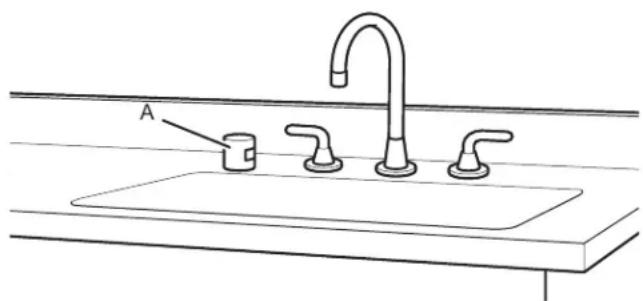

Exigences d'Évacuation
■ Un tuyau d'évacuation neuf est fourni avec le lave-vaisselle. Si le tuyau d'évacuation n'est pas suffisamment long, utiliser un tuyau d'évacuation neuf d'une longueur maximale de 12 pi (3,7 m) satisfaisant à toutes les normes de test AHAM/IAPMO en vigueur, qui soit résistant à la chaleur et au détergent et qui convienne au raccord d'évacuation de 1 po (25 mm) du lave-vaisselle.
REMARQUE : Ne pas raccorder plusieurs tuyaux de vidange.
■ Veiller à raccorder le tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets en amont du siphon du circuit de plomberie du domicile, et à au moins 20 po (508 mm) au-dessus du sol. On recommande de lover le tuyau d'évacuation et de le fixer solidement sur la face inférieure du comptoir ou de le raccorder à un dispositif de brise-siphon.
■ Utiliser un dispositif de brise-siphon si le tuyau d'évacuation est raccordé au circuit de plomberie du domicile à moins de 20 po (508 mm) au-dessus du sous-plancher ou du plancher.
Si nécessaire, le dispositif de brise-siphon doit être installé conformément aux instructions d'installation de ce dernier. Lors du raccordement du dispositif de brise-siphon à la canalisation d'égout en Tou au raccord de broyeur à déchets, un tuyau en caoutchouc (non fourni) sera nécessaire.
■ Utiliser des raccords de canalisation d'évacuation de diamètre intérieur de 1/2 po (12,7 mm) minimum.
Spécifications de l'Alimentation en Eau
■ Ce lave-vaisselle est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude.
■ Une canalisation d'eau chaude, sous pression de 20 à 120 lb/po² (138 à 827 kPa), peut être inspectée par un plombier certifié.
■ Température de 120 °F (49 °C) à l'entrée du lave-vaisselle.
■ Tube de cuivre de 3/8 po (9,5 mm) de diamètre externe avec raccord de compression ou canalisation d'alimentation en eau flexible à tresse d'acier.
REMARQUE : L'emploi d'un tuyau de plastique d'un minimum de 1/2 po (12,7 mm) n'est pas recommandé.
■ Raccord coudé à 90° avec raccord de tuyau de 3/4 po (19 mm) et rondelle de caoutchouc.
■ Ne pas souder à moins de 6 po (152 mm) de l'électrovanne d'admission d'eau.
■ S'il est installé dans une nouvelle construction, vous assurer que l'entrée d'eau de la maison a été nettoyée avant d'effectuer le branchement au lave-vaisselle pour en enlever les débris possibles.
REMARQUE : S'il remplace un lave-vaisselle existant, il est recommandé d'installer une nouvelle entrée d'eau et vider le tuyau de vidange (fourni) avec le nouveau lave-vaisselle.
Spécifications électriques
S'assurer que le raccordement électrique est adéquat et conforme au code national de l'électricité, ANSI/NFPA 70 – dernière édition, et à tous les codes et règlements locaux en vigueur.
Pour obtenir un exemplaire gratuit des normes des codes ci-dessus, contacter :
■ Alimentation de 120 V CA à 60 Hz et protégée par un fusible de 15 ou 20 A.
■ Conducteurs de cuivre uniquement.
■ Un maximum de deux conducteurs d'alimentation (calibre 12 AWG maximum) plus un conducteur de mise à la terre est autorisé dans le boîtier de connexion.
Nous recommandons :
■ L'utilisation d'un fusible ou disjoncteur temporisé.
Spécifications du circuit :
■ Le lave-vaisselle peut être installé sur le même circuit que le broyeur à déchets en s'assurant que ce circuit ne dépasse pas la charge nominale et qu'il respecte les normes et codes dont, mais ne se limitant pas, au au code national de l'électricité, ANSI/NFPA 70 – dernière édition.
Aucun autre raccordement électrique que ceux des conducteurs d'alimentation et de mise à la terre du lave-vaisselle ne peuvent être effectués à l'intérieur du boîtier de connexion du lave-vaisselle.
Pour le raccordement du lave-vaisselle avec un cordon d'alimentation électrique :
■ Utiliser un cordon d'alimentation (homologation UL) conçu pour utilisation avec un lave-vaisselle. Voir la section « Outils et pièces » pour les détails sur les pièces.
■ Brancher l'appareil dans une prise à 3 alvéoles reliée à la terre. La prise doit être conforme à tous les codes et règlements locaux.
Pour le raccordement direct du lave-vaisselle :
■ Utiliser des conducteurs de cuivre gainés non métalliques ou blindés souples avec conducteur de liaison à la terre qui satisfassent aux exigences de l'installation électrique du domicile, et qui soient conformes aux prescriptions des codes et règlements locaux.
■ Utiliser un serre-câbles homologué UL ou CSA.
INSTRUCTIONS D'INSTALLATION
AVERTISSEMENT
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des blessures graves ou des coupures.
Il faut :
■ Ouvrir lentement la porte du lave-vaisselle tandis qu'une autre personne saisit l'arrière du lave-vaisselle. Enlever le matériau d'expédition et le tuyau de vidange. Fermer la porte du lave-vaisselle; elle doit s'enclencher.
REMARQUE : Chaque lave-vaisselle a été testé en usine — en raison de ces tests, il est possible qu'il reste un peu d'eau dans la cuve du lave-vaisselle.
■ Observer les dispositions de tous les codes et règlements en vigueur.
■ Installer le lave-vaisselle conformément aux prescriptions des présentes instructions.
■ L'installation doit être exécutée par un technicien qualifié.
■ Le lave-vaisselle doit être installé conformément aux dispositions de tous les codes et règlements locaux et nationaux régissant les installations de plomberie et d'électricité.
■ L'installation ou le retrait de l'appareil doit se faire avec précaution afin de réduire le risque d'endommagement du cordon d'alimentation.
AVERTISSEMENT: Afin de réduire le risque d'incendie, de choc électrique ou de blessures corporelles, l'installateur doit s'assurer que le lave-vaisselle est complètement encastré au moment de l'installation.
Avant de commencer
AVERTISSEMENT
Risque de décharge électrique
Interrompre l'alimentation électrique au niveau du tableau de distribution (fusible ou disjoncteur) avant d'installer l'appareil.
Le non-respect de ces instructions peut causer un décès ou une décharge électrique.
1. Déconnecter la source de courant électrique
Interrompre l'alimentation électrique au niveau du tableau de distribution (fusible ou disjoncteur) avant d'installer le lave-vaisselle.
2. Couper l'arrivée d'eau
Fermer l'approvisionnement en eau du lave-vaisselle.
Préparation de l'emplacement - nouvelles unités
3. Emplacement des trous à percer – nouvelle construction
B. Emplacement souhaité
La prise d'alimentation de l'appareil doit être installée dans une armoire ou au mur adjacent, dans l'espace sous le comptoir où l'appareil sera installé.
REMARQUE : : Consulter la section « Dimensions de l'emplacement d'installation » pour connaître l'emplacement exact des trous et les dimensions des zones grises.
Percer un trou de ^1/4 po (38 mm) pour le tuyau de vidange sur le côté ou l'arrière de l'armoire, en fonction de la posi du tuyau de vidange et de de son emplacement de connexion.
Percer un trou de 1/2 po (12,7 mm) pour le tuyau d'arrivée d'eau sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau d'arrivée d'eau et de son emplacement de connexion.
Percer un trou de ^1/4 po (38 mm) pour le câblage électrique sur le côté droit ou à l'arrière de l'armoire.
4. Poncer pour obtenir des tours lisses
A. Armoire de bois
B. Armoire métallique
Armoire de bois : Poncer le trou jusqu'à obtenir une surface lisse.
Armoire métallique : Couvrir le contour du trou avec l'œillet fourni avec l'ensemble du cordon d'alimentation. Voir la section « Outils et pièces » pour les détails sur les pièces.
Conseil utile : Le raccordement au lave-vaisselle sera plus facile si on achemine le câble par le côté droit de l'ouverture d'encastrement de l'armoire.
Installer la barrière anti-humidité en option (recommandée pour les comptoirs en bois)
Barrière anti-humidité/cales en bois
A. Installation des cales en bois
B. Barrière anti-humidité
Veiller à ce que la zone se trouvant sous l'armoire soit propre et sèche avant d'installer la barrière anti-humidité. Ôter la protection de la barrière anti-humidité et appliquer la barrière sur le dessous du comptoir, le long de la rive avant du comptoir.
REMARQUE : Utiliser des cales en bois si la fixation de côté et l'espacement entre les côtés de l'armoire et du lave-vaisselle sont supérieurs à 1/2 po (12,7 mm) de chaque côté ou supérieur à la longueur des vis d'ancrage.
5. Surélever le plancher – ajouter des cales au besoin
REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.
- Si installé dans une ouverture de 183 po (851 mm)
Découper la plaque d'insonorisation le long des perforations pour une ouverture d'armoire d'une hauteur de _2 po (851 mm). Pour les autres hauteurs d'ouverture d'armoire, ne pas découper.
Raccordement électrique
- Pour un raccordement direct, commencer à l'étape 7.
- Pour un cordon d'alimentation, attendre jusqu'à l'étape 22.
- Pour le cordon d'alimentation installé en usine, commencez à l'étape 29.

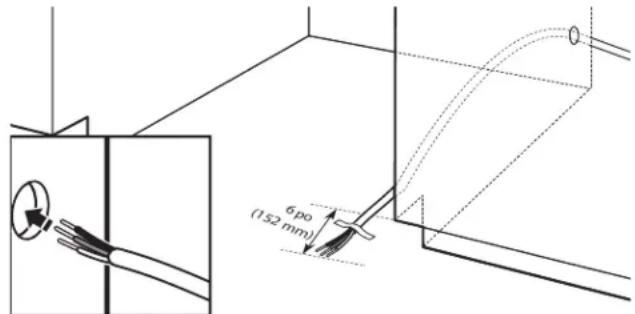

- Raccordement direct - position du câble
REMARQUE : Si un vieux lave-vaisselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisselle.
Préparation du lave-vaisselle
AVERTISSEMENT
Risque de basculement
Ne pas utiliser le lave-vaisselle avant qu'il ne soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de cette instruction peut causer des blessures ou des coupures graves.
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer l'appareil.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.
8. Placer le lave-vaisselle sur le dos
Conseil utile : Placer une feuille de carton sous le lave-vaisselle jusqu'à son installation dans l'ouverture d'encastrement de l'armoire pour éviter d'endommager le revêtement de sol.
À l'aide d'au moins deux personnes, saisir les côtés de l'encadrement de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos.
Afin d'éviter d'érafler le panneau de porte, ne pas se servir du panneau de porte comme planche de travail sans l'avoir recouvert d'une serviette au préalable.
REMARQUE : Sur certains modèles, une fois le lave-vaisselle sur le dos, tirer sur la poignée de porte pour l'enlever du panneau d'accès.
Retrait du panneau d'accès
- Pour les panneaux d'accès en plastique, continuer à l'étape 9 ^1
- Pour les panneaux d'accès en métal, continuer à l'étape 10
9. Panneau en plastique
A. Déverrouillé
C. 1/4 de tour
B. Verrouillé
À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens antihoraire pour les déverrouiller. Passer à l'étape 12.
10. Panneau métallique
À l'aide d'un tourne-écrou de 1/4 po (6,35 mm) ou un tournevis à tête cruciforme, ôter les deux vis fixant le panneau d'accès au lave-vaisselle.
11. Mesure de l'ouverture d'encastrement
Mesurer la hauteur libre de l'espace d'installation, sous le comptoir. S'assurer de mesurer le point le plus bas sous le comptoir et le point le plus haut sur le sol.
| Tableau de réglage de la hauteur du lave-vaisselle | ||
| Hauteur de l'encastrement | Pieds avant -hauteur A | Pieds arrière -hauteur B |
| 33 1/2 po(851 mm) | 3/8 po (9,8 mm) | Retirer les piedset les calesd'espacement. |
| 34 po (864 mm) | 7/8 po (22 mm) | po (25,4 mm) |
| 34 1/2 po(876 mm) | 1 1/8 po(28,8 mm) | 1 1/4 po(31,3 mm) |
Pieds avant - A
Ajuster les pieds de nivellement avant et arrière à la même hauteur.
REMARQUE : Si la hauteur libre minimale de l'ouverture d'encastrement de l'armoire est inférieure à 33 78 po (860 mm), on peut enlever les pieds de nivellement et cales d'espacement arrière pour obtenir un dégagement supplémentaire. On pourra ainsi installer le lave-vaisselle dans une ouverture d'encastrement de l'armoire élevée de 33 12 po (851 mm), mais il sera plus difficile de déplacer le lave-vaisselle. (Les mesures ne sont pas exactes. Les pieds de nivellement arrière et avant sont préréglés à l'usine pour une hauteur de 34 _2 po [876 mm].)
12. Ajustement des pieds de nivellement
Consulter le « Tableau de réglage de la hauteur du lave-vaisselle » pour la hauteur des pieds avant requise pour l'ouverture de l'armoire.

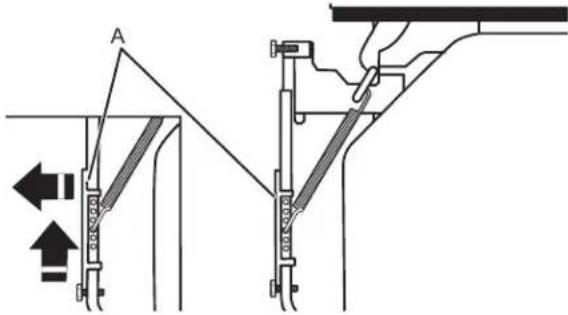

13. Enlever la baguette en plastique de la glissière
A. Baguette en plastique de glissière
Enlever et jeter la baguette en plastique de glissière de chaque côté du châssis du lave-vaisselle. Pour retirer la baguette en plastique de glissière, la pousser vers le haut puis vers l'arrière et la déboîter du châssis du lave-vaisselle.
Branchement de l'arrivée d'eau à la valve de distribution
- Pour un tuyau en cuivre, commencer à l'étape 14.
- Pour un tuyau flexible, commencer à l'étape 16.
14. Canalisation d'eau en cuivre
Si on utilise un tuyau en cuivre, mesurer la longueur de tuyau en cuivre nécessaire pour atteindre l'alimentation en eau, couper à cette longueur et fixer les raccords de compression.
15. Enfiler l'écrou et la virole sur le tube (tube de cuivre uniquement)
Canalisation en cuivre uniquement : Insérer la canalisation dans le raccord coudé de 90° aussi loin que possible. (La canalisation en cuivre se plie et s'écrase facilement.) Faire glisser l'écrou et la virole vers l'avant et engager l'écrou sur le filetage du raccord coudé.
REMARQUE : Pour réduire les vibrations durant le fonctionnement, acheminer la canalisation d'alimentation en eau de telle manière qu'elle ne touche pas la base, le châssis ou le moteur de l'appareil. Passer à l'étape 18.
16. Tuyau flexible
Tuyau flexible à tresse d'acier : Vérifier que le tuyau flexible à tresse d'acier est suffisamment long.
17. Raccorder le raccord coudé de 90° à la canalisation d'alimentation en eau
Obtenir le raccord de tuyau coudé à 90° de 3/8 po (9,5 mm) : 3/4 po (19 mm). Voir la section « Outils et pièces » sur la couverture du guide pour des détails sur les pièces et pour commander. Connecter le raccord de tuyau coudé à 90° de 3/8 po (9,5 mm) à l'arrivée d'eau. Le fixer de façon à ce que le raccord de 3/4 po (19 mm) soit orienté vers le haut, tel qu'illustré ci-dessus.
Branchement du tuyau de distribution à la valve de distribution

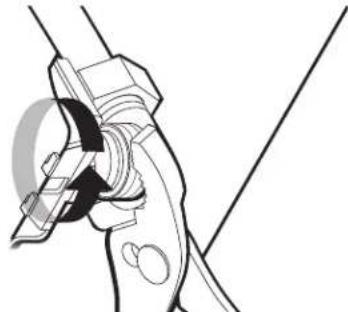

18. Raccorder le raccord coudé de 90° à la valve
S'assurer que la rondelle de caoutchouc est correctement installée dans le raccord. Enfiler le raccord de 3/4 po (19 mm) du coude à 90° jusqu'au robinet et serrer à la main pour éviter de visser de travers. Serrer à la main jusqu'à ce que le raccord soit serré. À l'aide d'une pince, vérifier l'étanchéité du raccord. Un serrage supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour sceller le joint d'étanchéité en caoutchouc. Passer le tuyau par le côté arrière gauche de l'unité.
REMARQUES :
■ Ne pas utiliser de ruban de plombier PTFE avec les raccords de compression.
■ Ne pas serrer excessivement. Le raccord risque d'être endommagé.
Raccord du tuyau de vidange

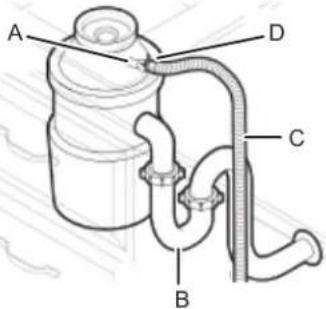

19. Raccordement du tuyau de vidange
D. Arrêt du raccord du
B. Raccord de tuyau de vidange en caoutchouc
tuyau de vidange E. Tuyau d'évacuation
C. Arrêt
Placer une serviette sous le tuyau d'évacuation pour récupérer l'eau restée dans le tuyau d'évacuation. Placer la petite bride (verte) pour tuyau d'évacuation sur la petite extrémité du tuyau d'évacuation. Enfoncer le tuyau d'évacuation neuf dans le connecteur de tuyau d'évacuation en caoutchouc jusqu'à la butée d'arrêt du tuyau d'évacuation.
20. Glisser la bride dans le connecteur
D. Arrêt du raccord du tuyau de vidange
B. Raccord de tuyau de vidange en caoutchouc
E. Tuyau d'évacuation
C. Arrêt
À l'aide d'une pince, ouvrir la petite bride de tuyau d'évacuation en la serrant et la glisser sur le connecteur, entre les butées.
21. Position finale de la bride de tuyau
A. Tuyau d'évacuation
D. Raccord de tuyau de vidange en caoutchouc
B. Arrêt du raccord du tuyau de vidange
E. Arrêt
C. Petite bride
REMARQUE : Passer le tuyau de vidange par l'arrière du lave-vaisselle.
Branchement du câble d'alimentation
REMARQUE : Si un vieux lave-vaisselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisselle.

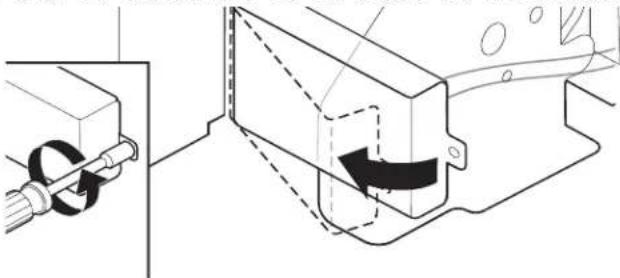

- Ôter le couvercle de la boîte de connexion
À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx® T20® dont l'embout est de 1/4 po, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.
- Installation du serre-câbles
Installer le serre-câbles métallique inclus dans cette trousse. S'assurer que les têtes de vis soient orientées vers la gauche lors du serrage de l'écrou à conduit. Un serre-câbles est fourni dans l'ensemble du cordon d'alimentation.

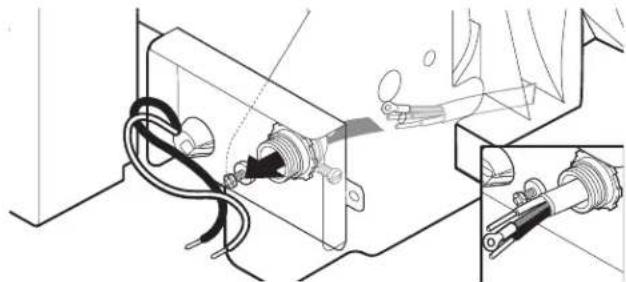

- Cordon d'alimentation — acheminement du cordon dans la boîte de connexion
Faire passer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tirer le câble pour le faire passer à travers le serre-câbles dans le boîtier de connexion.
REMARQUE : Un maximum de 2 cordons d'alimentation (calibre 12 AWG maximum) plus 1 conducteur de mise à la terre sont autorisés dans le boîtier de connexion.
AVERTISSEMENT
Risque de décharge électrique
Relier cet appareil à la terre.
Brancher le fil relié à la terre au connecteur vert relié à la terre dans le boîtier de connexion.
Ne pas utiliser de câble de rallonge.
Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
- Cordon d'alimentation — branchement du conducteur de terre
A. Conducteur de terre
Ôter la vis de mise à la terre et la placer à travers la borne en anneau de la vis verte de mise à la terre du cordon d'alimentation. Fixer à nouveau la vis de mise à la terre et la serrer.
- Cordon d'alimentation — branchement des autres conducteurs
Utiliser les capuchons de connexion de la bonne taille inclus dans cette trousse. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des capuchons de connexion.
REMARQUE : Ne pas torsader les brins de conducteurs. Installer le capuchon de connexion en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

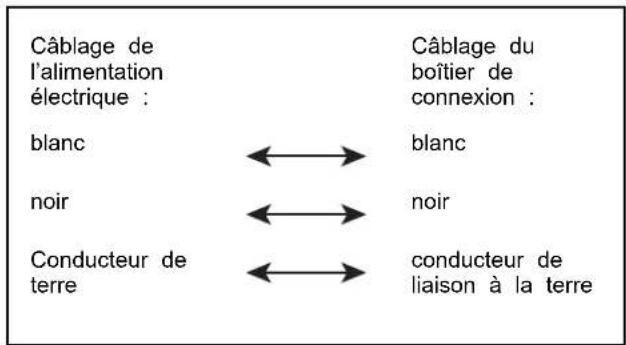

Configuration de câblage
Resserrer les vis du serre-câbles pour fixer le cordon.

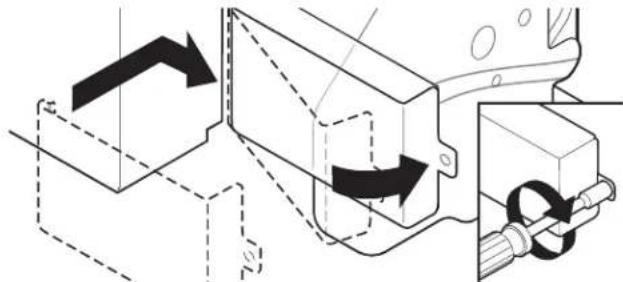

28. Cordon d'alimentation — réinstallation du couvercle de la boîte de connexion et des conducteurs
Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les onglets du côté gauche du couvercle. S'assurer que les câbles sont bien logés à l'intérieur du boîtier et ne sont pas coincés sous le couvercle. Fixer le boîtier de connexion à l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis ToT20® dont l'embout est de 1/4 po et la vis retirée à l'étape 22.
Si le modèle utilisé est équipé d'un cordon d'alimentation, retirer l'attache de fixation la plus proche de la fiche afin de maximiser la longueur du cordon. Ne pas retirer les autres attaches.
REMARQUE : Passer le cordon d'alimentation par l'arrière du lave-vaisselle. Ne pas brancher le cordon dans une prise avant d'en avoir reçu l'instruction.
29. Cordon d'alimentation installé en usine (sur certains modèles)
Certains produits sont équipés d'un cordon d'alimentation installé en usine. Pour ces produits, aucun câblage n'est nécessaire lors de l'installation. La connexion entre le fil de terre et le châssis se fait à l'intérieur du boîtier de connexion existant, et le couvercle normal du boîtier de connexion n'est pas inclus.
Aucune connexion ou modification du câblage dans ce boîtier de connexion n'est nécessaire pour ces modèles avec cordon d'alimentation installé en usine.
Installer la poignée de porte (sur certains modèles)
30. Installation la poignée de porte
(au fond de la poignée)
D. Goujon de montage
B. Clé à tête hexagonale
IMPORTANT : Ne pas érafler le panneau avant au cours de ce processus. Si le panneau de porte est muni d'une pellicule de protection, l'enlever jusqu'au point de fixation de la poignée avant d'installer cette dernière. La poignée est plus facile à installer lorsque l'appareil est sur le dos.
Retirer les poignées de porte et la clé à tête hexagonale de leur emballage. Des vis de blocage sont préinstallées sur la poignée. Placer la poignée sur les poteaux de colombage avec les vis de blocage orientées vers le bas. Pousser la poignée de porte fermement en appui contre la porte. Insérer le côté court de la clé à tête hexagonale dans les vis de blocage. Serrer les vis de 1/4 de tour au-delà de la butée.
Conserver la clé hexagonale avec le guide d'utilisation.
Placer le lave-vaisselle dans l'armoire
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer l'appareil.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

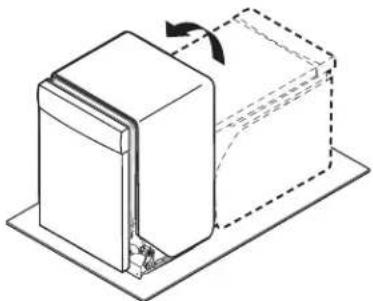

31. Redresser le lave-vaisselle
À l'aide d'au moins deux personnes, mettre le lave-vaisselle en position verticale.
REMARQUE : Ne pas installer le garde-pieds avant d'en avoir reçu l'instruction.
IMPORTANT : Si on enlève les roulettes, couvrir le plancher lors des déplacements du lave-vaisselle. Insérer lentement et complètement le lave-vaisselle dans l'ouverture d'encastrement de l'armoire. Veiller à ne pas coincer la canalisation de cuivre, le tuyau d'évacuation, le cordon d'alimentation ou le câble de raccordement direct entre le lave-vaisselle et l'armoire. Enlever la feuille de carton placée sous le lave-vaisselle.
Le fait qu'il n'y ait que peu d'espace entre le lave-vaisselle et l'ouverture d'encastrement de l'armoire ne pose pas de problème. Ne pas enlever le garnissage d'insonorisation/isolation – il réduit le niveau sonore.
REMARQUE : Passer l'arrivée d'eau, le tuyau de vidange et le cordon d'alimentation par l'arrière du lave-vaisselle.
32. Déplacer le lave-vaisselle près de l'ouverture d'encastrement
A. Canalisation d'eau
C. Tuyau d'évacuation
B. Câble
Passer les raccordements par les trous du cabinet et tirer l'excédent en même temps que le lave-vaisselle est positionné dans son espace.

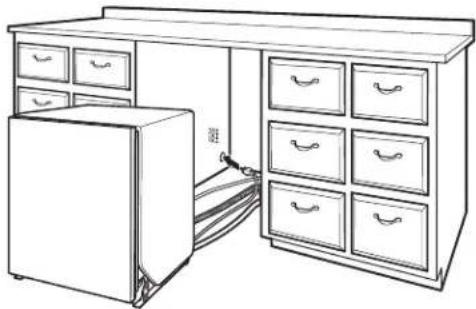

33. Faire passer le cordon d'alimentation.
En cas d'utilisation d'un cordon d'alimentation, veiller à acheminer l'extrémité de celui-ci dans le trou de l'ouverture découpée avant de pousser le lave-vaisselle à sa place.
34. Fixer la plaque d'insonorisation
A. Plaque d'insonorisation
B. Fixer la plaque
REMARQUE : S'assurer que l'insonorisation est bien fixée aux coins arrière gauche et droit avant de pousser le lave-vaisselle en place pour qu'elle ne s'entasse pas lorsque l'espace est restreint.

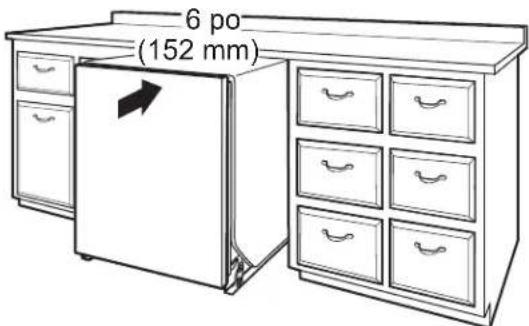

35. Insérer le lave-vaisselle en laissant 6 po et (152 mm) dépasser de l'avant des armoires
- Tirer l'excédent des raccordements
REMARQUE : Tirer l'excédent en même temps que le lave-vaisselle est poussé en place dans son ouverture pour éviter la formation de coudes.
Choix de l'Option de Fixation
IMPORTANT : Le lave-vaisselle doit être fixé à l'armoire lors de l'une des étapes finales. Préparer le lave-vaisselle pour cette opération en y fixant les deux attaches placées dans le sachet de pièces.
Pour une surface de travail en bois, stratifiée, ou une autre surface semblable, utiliser les fixations pour plan de travail : passer à l'étape 37.
Pour une surface de travail en marbre, en granite ou une autre surface semblable, utiliser les fixations pour les côtés : passer à l'étape 38.
REMARQUE : SI l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4 po [6,35 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer l'interface utilisateur ou la console avec les vis de fixation.
Fixation à la Surface de Travail :
- Insérer les brides
REMARQUE: Les languettes doivent être orientées vers la droite.
Retirer les brides de l'emballage et les insérer dans les fentes ouvertes sur les côtés supérieurs droit et gauche du collet du lave-vaisselle, comme indiqué. Passer à l'étape 42.
Plier les Languettes
À l'aide des pinces, plier/tordre la languette pour verrouiller les brides en place.
Fixation sur les Côtés :
- Briser le bout des languettes
A. Ligne entaillée pour les modèles de cuve en acier inoxydable
B. Ligne entaillée pour les modèles de cuve en plastique
Briser l'extrémité de la bride le long des pointillés à l'aide de pinces.
- Installation des brides
Enfoncer la bride dans la fente sur le côté du lave-vaisselle et replier la languette vers le côté du lave-vaisselle pour maintenir la bride en place. Répéter cette étape pour l'autre côté du lave-vaisselle.
REMARQUE : Utiliser des cales en bois si l'espace entre les côtés de l'armoire et du lave-vaisselle est supérieur à 1/2 po (13 mm) de chaque côté.
REMARQUE : Ne pas fixer le lave-vaisselle. Cette étape sera effectuée plus tard.
Vérification Finale de l'Installation
- Ouvrir et fermer la porte
- Porte qui se ferme trop rapidement – diminuer la tension des ressorts
Si la porte se referme trop vite, diminuer la tension des ressorts en déplaçant l'extrémité des ressorts vers l'avant du lave-vaisselle.
REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.
- Porte qui se ferme trop rapidement – diminuer la tension des ressorts
Si la porte s'ouvre d'elle-même, augmenter la tension des ressorts en déplaçant l'extrémité du ressort vers l'arrière du lave-vaisselle.
REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.
Aligner l'avant du lave-vaisselle avec les portes des armoires
Aligner l'avant du panneau de porte du lave-vaisselle avec les portes des armoires. Il faudra peut-être ajuster l'alignement de celui-ci pour qu'il soit en affleurement avec les armoires.
- Vérifier l'aplomb et régler les pieds au besoin
Vérifier que chaque pied de réglage de l'aplomb est fermement en appui sur le sol. Fermer et verrouiller la porte; placer un niveau contre le panneau avant. Vérifier que le lave-vaisselle est centré de l'avant vers l'arrière dans l'ouverture. Si nécessaire, régler le pied de nivellement jusqu'à ce que le lave-vaisselle soit d'aplomb. Répéter ces opérations pour l'autre côté du lave-vaisselle.
Conseil utile : Pousser contre l'avant du lave-vaisselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut être plus facile de régler le pied avant à l'aide d'une clé à douille hexagonale ou une clé à molette de 3/16 po. Si l'espace entre le haut de la porte et le dessous plan de travail est petit (moins de 1/4 po [6 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer le tableau de commande ou la console.
Pieds de nivellement
A. Méthode souhaitée
B. Méthode optionnelle
- Vérifier le niveau de gauche à droite et régler les pieds au besoin
Placer le niveau contre la partie supérieure de l'ouverture avant de la cuve. Vérifier l'aplomb transversal de l'appareil. Si le lave-vaisselle n'est pas d'aplomb, régler la hauteur des pieds avant vers le haut ou vers le bas jusqu'à ce que le lave-vaisselle soit d'aplomb.
Fixation du Lave-Vaiselle dans l'Ouverture d'Encastrement de l'Armoire
- Vérifier de nouveau l'alignement du lave-vaisselle avec l'ouverture
Vérifier que le lave-vaisselle est toujours d'aplomb d'avant en arrière et transversalement dans l'ouverture d'encastrement de l'armoire.
Ouvrir la porte du lave-vaisselle, placer une serviette sur la pompe et le bras d'aspersion du lave-vaisselle. Pour certains modèles, il peut être nécessaire de retirer le panier inférieur. Ceci empêchera les vis de tomber dans la pompe lors de la fixation du lave-vaisselle au plan de travail ou à l'armoire.
- Fixer le lave-vaisselle
A. Vis pour les armoires latérales
Ouvrir la porte du lave-vaisselle pour préparer la fixation de l'appareil au comptoir ou au côté de l'armoire.
REMARQUE :
■ Le lave-vaisselle doit être immobilisé pour l'empêcher de basculer lors de l'ouverture ou de la fermeture de la porte.
■ Ne pas faire tomber de vis au fond du lave-vaisselle.
■ Localiser les supports installés à la section « Choix de l'option de fixation », soit sur le dessus ou les côtés du lave-vaisselle.
■ Pour une fixation à la surface de travail : Assujettir le lave-vaisselle sur le plan de travail ou sur les côtés des armoires avec deux vis cruciformes 10 x 1/2 po (incluses).
■ Pour une fixation sur les côtés : Percer des avant-trous dans l'armoire pour éviter toute fente dans le bois. Assujettir le lave-vaisselle aux côtés avec deux vis cruciformes m 10 x 1/2 po. Retirer le panier du haut pour faciliter l'accès.

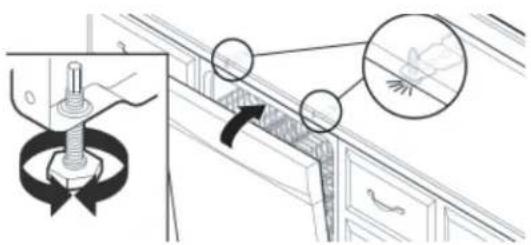

48. Contrôler l'ouverture de la porte
IMPORTANT : Vérifier qu'il n'y a aucun contact entre le sommet de la porte et les vis, les brides ou le plan de travail. Si un tel contact se produit, régler le niveau des pattes ou utiliser l'option de fixation sur les côtés.

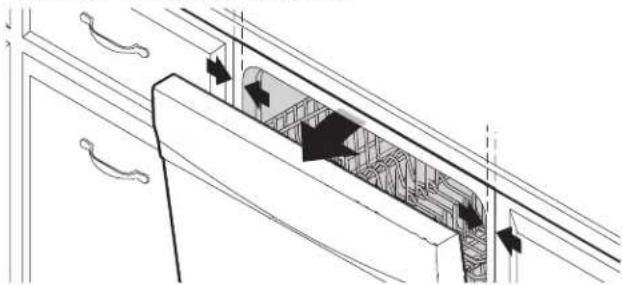

49. Vérifier l'espace intérieur
Ouvrir la porte et vérifier que la distance entre l'ouverture de l'armoire pour l'installation du lave-vaisselle et la cuve est la même des deux côtés. Si l'espace n'est pas identique des deux côtés, desserrer les vis des brides d'arrimage et déplacer légèrement la cuve. Resserrer les vis de brides.
Méthode de Raccordement Direct
50. Ôter le couvercle de la boîte de connexion
À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis TORX® T20® dont l'embout est de 1/4 po, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.
51. Installation du serre-câbles
Installation d'un serre-câbles homologué UL ou CSA.
52. Acheminer le conducteur vers le boîtier de connexion
Acheminer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tirer le câble pour le faire passer à travers le serre-câbles homologué UL/CSA dans le boîtier de connexion. Le serre-câbles n'est pas fourni avec le lave-vaisselle. Le propriétaire doit acheter un serre-câbles de 7/8 po (22 mm) de type à visser.
Sélectionner des connecteurs de fils homologués UL/CSA (non fournis) conçus pour le raccordement du câblage du domicile au câblage de calibre 16 du lave-vaisselle.
AVERTISSEMENT
Risque de décharge électrique
Relier cet appareil à la terre.
Brancher le fil relié à la terre au connecteur vert relie à la terre dans le boîtier de connexion.
Ne pas utiliser de câble de rallonge.
Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
53. Raccordement direct - branchement du conducteur de terre
A. Conducteur de terre
B. Vis de mise à la terre
Former un crochet en U avec le conducteur nu de liaison à la terre. Enrouler le crochet du conducteur de mise à la terre autour de la vis de mise à la terre et sous la rondelle (dans le sens horaire). Serrer fermement la vis du connecteur de mise à la terre.
54. Raccordement direct – branchement des autres conducteurs
Sélectionner des capuchons de connexion homologués UL ou CSA de la bonne taille. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des capuchons de connexion.
REMARQUE : Ne pas prétorsader les brins de conducteurs. Installer le capuchon de connexion en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.
Configuration de câblage
Resserrer les vis de serre-câbles pour fixer le cordon.
56. Raccordement direct – réinstallation du couvercle de la boîte de connexion et des fils
Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les onglets du côté gauche du couvercle. S'assurer que les fils sont bien logés à l'intérieur du boîtier. Fermer le couvercle tout en veillant à ne pas coincer de fils. Fixer le couvercle à l'aide d'un tourne-écrou ou d'un tournevis TORX® T20® dont l'embout est de 1/4 po et de la vis précédemment retirée.
Branchement de l'arrivée d'eau au robinet d'arrêt de la maison
REMARQUE : Si l'on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure
57. Fixer la canalisation d'alimentation en eau
Fixer la canalisation d'alimentation en eau (tube de cuivre ou canalisation flexible à tresse d'acier) à la canalisation d'eau chaude à l'aide d'une configuration de raccordement qui soit conforme à tous les codes et règlements locaux. La canalisation d'alimentation en eau raccordée au lave-vaisselle doit comporter un robinet d'arrêt manuel situé sous l'évier.
Raccordement du tuyau de vidange
58. Raccordement du tuyau de vidange
Employer l'une des options suivantes pour raccorder le tuyau d'évacuation sur un raccord Tou sur un broyeur à déchets :
■ Option A : Broyeur de déchets – sans brise-siphon
■ Option B : Sans broyeur de déchets – sans brise-siphon
■ Option C : Broyeur de déchets – avec brise-siphon
■ Option D : Sans broyeur de déchets – avec brise-siphon
IMPORTANT : Le raccordement du tuyau d'évacuation à la canalisation d'égout en Tou au raccord de broyeur à déchets doit être réalisé en amont du siphon du circuit d'évacuation et à au moins 20 po (508 mm) au-dessus du plancher de l'espace d'installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir à distance du plancher.
Option A :Broyeur de déchets – sans brise-siphoOption B :Sans broyeur de déchets – sans brise-siphon
C. Tuyau d'évacuation
D. Bride pour gros tuyau de vidange
B. Siphon du circuit d'évacuation
C. Tuyau d'évacuation
d'évacuation en T
D. Bride pour gros tuyau de
B. Siphon du circuit d'évacuation
vidange
Conseil utile : Ôter l'opercule escamotable du broyeur à déchets.
- À l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.
- Retirer le bouchon d'obturation à l'aide de pinces à pointe biseautée.
-
Fixer le tuyau d'évacuation sur le raccord de broyeur à déchets à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position.
-
Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation à la canalisation d'égout en T et couper si nécessaire.
REMARQUE : Ne pas couper la section ondulée.
- Fixer l'extrémité du tuyau d'évacuation en caoutchouc à la canalisation d'égout en T à l'aide d'une grosse bride pour tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1/½ po à 2 po (38 mm à 50 mm) (non fournie).
Option C :Broyeur de déchets – avec brise-siphon Option D :Sans broyeur de déchets – avec brise-siphon
A. Bride à vis
B. Entrée du broyeur à déchets
C. Siphon du circuit d'évacuation
D. Tuyau
d'évacuation
E. Raccord de tuyau en caoutchouc
F. Bride pour gros tuyau de vidange
G. Brise-siphon
Conseil utile : Ôter l'opercule escamotable du broyeur à déchets.
- À l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.
- Retirer le bouchon d'obturation à l'aide de pinces à pointe biseautée.
- Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.
REMARQUE : Ne pas couper la section ondulée.
- Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1 1/2 po à 2 po (38 mm à 50 mm) (non fournie).
- Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement du dispositif de brise-siphon à l'entrée du broyeur à déchets.
A. Bride à vis
B. Tuyau
E. Raccord de tuyau en caoutchouc
F. Bride pour gros tuyau de
vidange
G. Brise-siphon
D. Tuyau
d'évacuation
- Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.
REMARQUE : Ne pas couper la section ondulée. - Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1 1/2 po à 2 po (38 mm à 50 mm) (non fournie).
- Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement de la canalisation d'égout en T au dispositif de brise-siphon.
Fin de l'installation
Vérifier l'absence de tout contact entre le conducteur ou le cordon d'alimentation et le moteur du lave-vaisselle ou la partie inférieure de la cuve du lave-vaisselle.
AVERTISSEMENT
Risque de décharge électrique
Brancher l'appareil sur une prise à 3 alvéoles reliée terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d'adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
la
- Cordon d'alimentation électrique – brancher 62 dans une prise à trois alvéoles reliée à la terre
Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.
- Rétablir l'alimentation électrique.
Reconnecter l'alimentation électrique du tableau de distribution (fusible ou disjoncteur).
REMARQUE : Avec le panneau d'accès fermé, mettre le lave-vaisselle en marche et le laisser effectuer complètement le programme de lavage le plus court. Après les deux premières minutes, déverrouiller la porte; attendre cinq secondes, puis ouvrir la porte. Vérifier qu'il y a bien de l'eau au fond de la cuve du lave-vaisselle. Vérifier que le lave-vaisselle fonctionne correctement.
Installation du Panneau d'Accès
- Pour le Plastique, commencez par l'étape 61.
- Pour le Métal, commencez par l'étape 64.
Panneau en Plastique :
- Réinstaller le panneau d'accès et les dispositifs de fixation
A. Isolation (sur certains modèles)
Placer le panneau d'accès en plastique contre le pied du lave-vaisselle. Vous assurer que l'isolant ne dérange pas le flotteur.
- Inspector le bord du panneau d'accès
Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.
- Serrer les dispositifs de fixation
À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens horaire pour les emboîter. L'encoche du dispositif de fixation est complètement à la verticale lorsqu'il est correctement emboîté. Passer à l'étape 66.
Panneau Métallique :
- Réinstaller les panneaux d'accès
Placer le panneau contre les pieds du lave-vaisselle. À l'aide d'un tournevis à tête cruciforme ou d'un tourne-écrou de 1/4 po, réinstaller les vis dans les trous du panneau d'accès.
- Inspector le bord inférieur du panneau d'accès
Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.
- Serrer les vis
Serrer les vis du panneau d'accès.
Vérification du Fonctionnement
■ Lire le guide de démarrage rapide du lave-vaisselle compris avec le lave-vaisselle.
■ Vérifier que toutes les pièces ont été installées et qu'aucune étape n'a été omise. Vérifier la présence de tous les outils.
Si le lave-vaisselle ne fonctionne pas correctement, déconnecter la source de courant électrique ou débrancher le lave-vaisselle et consulter la section « Si le lave-vaisselle ne fonctionne pas ».
Si le lave-vaisselle ne fonctionne
pas
Éssayer d'abord les solutions suggérées ici pour éviter le coût d'une intervention de dépannage.
■ Un disjoncteur est-il ouvert ou un fusible grillé?
■ La porte est-elle bien fermée et enclenchée?
■ Le programme a-t-il été correctement sélectionné pour que le lave-vaisselle puisse se mettre en marche?
■ L'arrivée d'eau est-elle ouverte?
Si aucune de ces solutions ne fonctionne, consulter les coordonnées indiquées dans le guide de démarrage rapide.
Conseils Supplémentaires
Prévoir des durées de séchage plus longues. La durée d'exécution des programmes de votre nouveau lave-vaisselle est d'environ 2 à 5 heures par charge, mais il utilise presque 40 % moins d'énergie que des modèles plus anciens. Conçu pour une faible consommation d'ensemble avec un moteur à faible consommation d'énergie, votre lave-vaisselle lave plus longtemps pour garantir un lavage d'exception. Certains modèles sont dotés d'un capteur optique de niveau d'eau; pour ces modèles, le premier programme doit se calibrer en fonction du capteur optique et est donc plus long que les autres. La sélection de certaines options peut entraîner l'allongement de la durée du programme et mener à une durée totale de plus de 3 heures et demie.
L'agent de rinçage est essentiel pour un séchage satisfaisant : Afin d'obtenir un bon séchage et pour limiter l'accumulation de dépôts d'eau dure, ce lave-vaisselle est conçu pour être utilisé avec un agent de rinçage. Les lave-vaisselle éconergiques consomment moins d'eau et d'énergie. Ils dépendent donc de l'effet « nappe d'eau » d'un agent de rinçage pour fournir un bon séchage.
Il est possible que le témoin lumineux de mise en marche/reprise clignote :
Lorsque l'on appuie sur le bouton de mise en marche/reprise, refermer la porte dans les 4 secondes qui suivent. Si l'on ne ferme pas la porte dans les 4 secondes qui suivent, le témoin lumineux de mise en marche/reprise continue de clignoter jusqu'à ce que l'on appuie à nouveau dessus. (Cette opération est également nécessaire lors de l'ajout d'un plat au cours d'un programme.)
Témoin d'état avant :
Pour les lave-vaisselle munis d'un témoin d'état sur la porte avant, le témoin s'allume lorsque le programme est en marche et reste allumé jusqu'à la fin du programme (ceci comprend la partie séchage du programme) ou que le programme soit annulé. Le témoin lumineux avant s'éteint lorsque le programme est terminé ou annulé.
SEGURIDAD DEL LAVAVAJILLAS
Tous droits réservés. Utilisé sous licence au Canada.
