Type de produit	Plaque de distribution (Distro Plate) avec pompe intégrée pour circuit de refroidissement liquide
Marque	Alphacool
Modèle	Apex Distro Plate Dark Base Pro 901
Compatibilité boîtier	Be Quiet! Dark Base Pro 901
Dimensions (L x H x P)	100,1 x 365,1 x 222,0 mm
Poids	Env. 1,5 kg
Matériau du réservoir	Acrylique
Type de pompe	Pompe intégrée (version prémontée)
Alimentation pompe	SATA et PWM 4 broches
Éclairage ARGB	Oui, compatible avec carte mère ARGB ou contrôleur Alphacool Aurora Eiscontrol
Raccordements	Entrées/Sorties G1/4" (marquées IN/OUT)
Fonction inversion boîtier	Pompe positionnée au centre pour supporter inversion, plaque tournable à 180°
Capacité du réservoir	Env. 300 ml
Niveau de remplissage minimal	Au-dessus de la pompe, marqué sur le réservoir
Liquide de refroidissement recommandé	Liquide de refroidissement Alphacool (maison)
Purge d'air	Inclinaison du réservoir et ouverture d'un orifice de ventilation
Montage	Fixation avant du boîtier avec supports de montage fournis
Entretien	Vérifier le niveau de liquide, purger l'air régulièrement
Nettoyage	Essuyer avec un chiffon doux, ne pas utiliser de solvants
Sécurité	Ne jamais faire fonctionner la pompe à sec, respecter le niveau de remplissage minimum
Pièces détachées	Pompe, joints, raccords disponibles séparément
Réparabilité	Pompe remplaçable, réservoir démontable

FOIRE AUX QUESTIONS - Apex Distro Plate Dark Base Pro 901 Alphacool

Comment installer la Apex Distro Plate dans le boîtier Dark Base Pro 901 ?

Insérez les supports de montage fournis et vissez la plaque à l'avant du boîtier. Si le boîtier est inversé, tournez la plaque de 180 degrés avant le montage.

Quels raccords utiliser pour brancher la Distro Plate ?

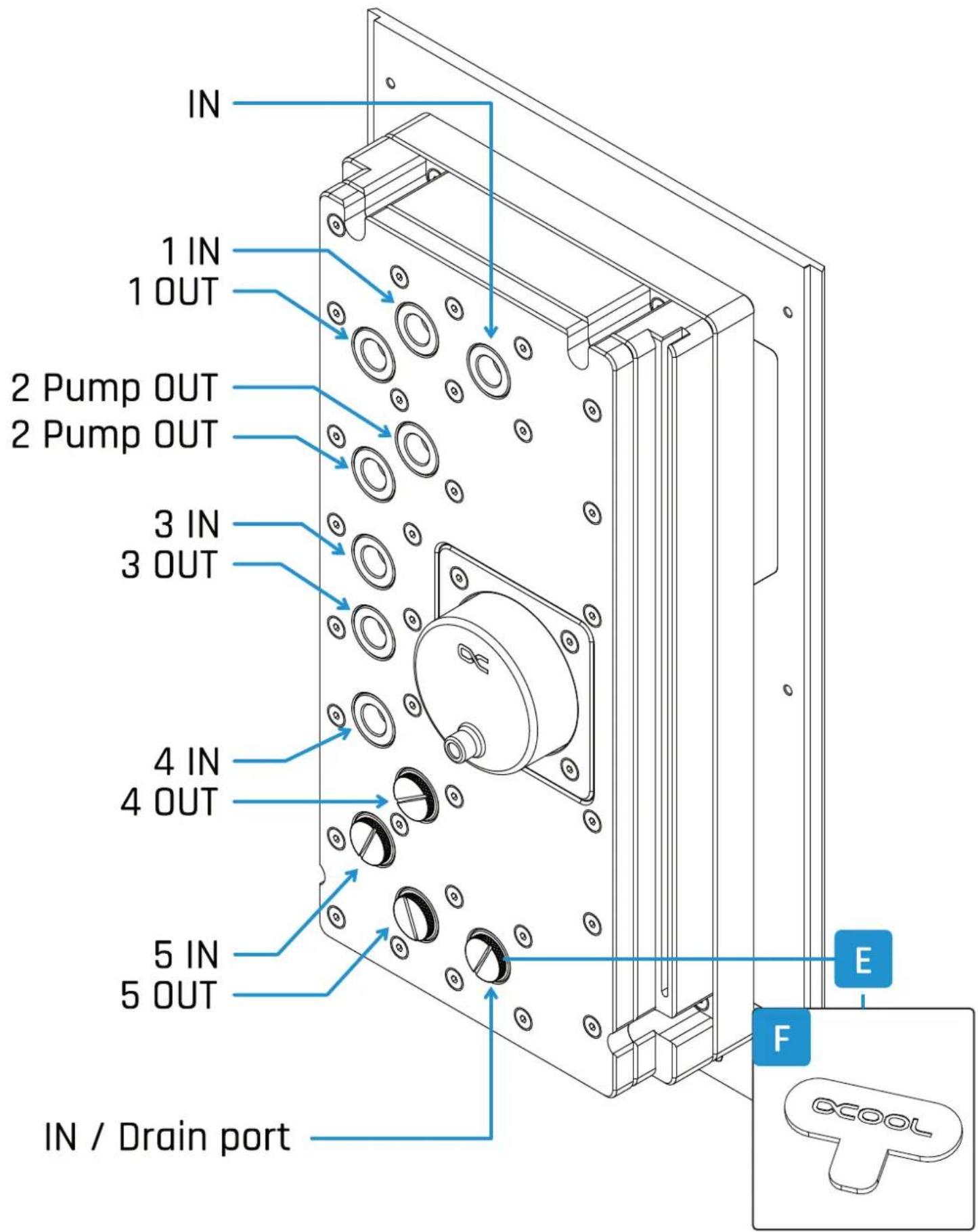

Utilisez les ports G1/4" marqués IN et OUT. Le port OUT va de la plaque vers le composant (ex: CPU), le port IN ramène le liquide du composant vers la plaque.

Comment remplir le réservoir de liquide de refroidissement ?

Versez doucement le liquide de refroidissement (de préférence Alphacool) dans le réservoir. Assurez-vous que le niveau dépasse le marquage minimum pour éviter l'aspiration d'air par la pompe.

Comment purger l'air du circuit de refroidissement ?

Inclinez légèrement le boîtier d'un côté à l'autre pour faire remonter les bulles. Ouvrez ensuite un orifice de ventilation (bouchon) pour laisser l'air s'échapper. Répétez l'opération jusqu'à ce qu'il n'y ait plus de bulles.

Puis-je utiliser un liquide de refroidissement non Alphacool ?

Il est recommandé d'utiliser exclusivement des liquides de refroidissement Alphacool pour garantir la compatibilité et éviter d'endommager le circuit.

Que faire si la pompe fait du bruit ?

Cela peut être dû à la présence d'air dans le circuit. Procédez à une purge complète. Vérifiez également que le niveau de liquide est suffisant (au-dessus de la pompe). Si le bruit persiste, la pompe pourrait être défectueuse.

Comment brancher l'éclairage ARGB de la Distro Plate ?

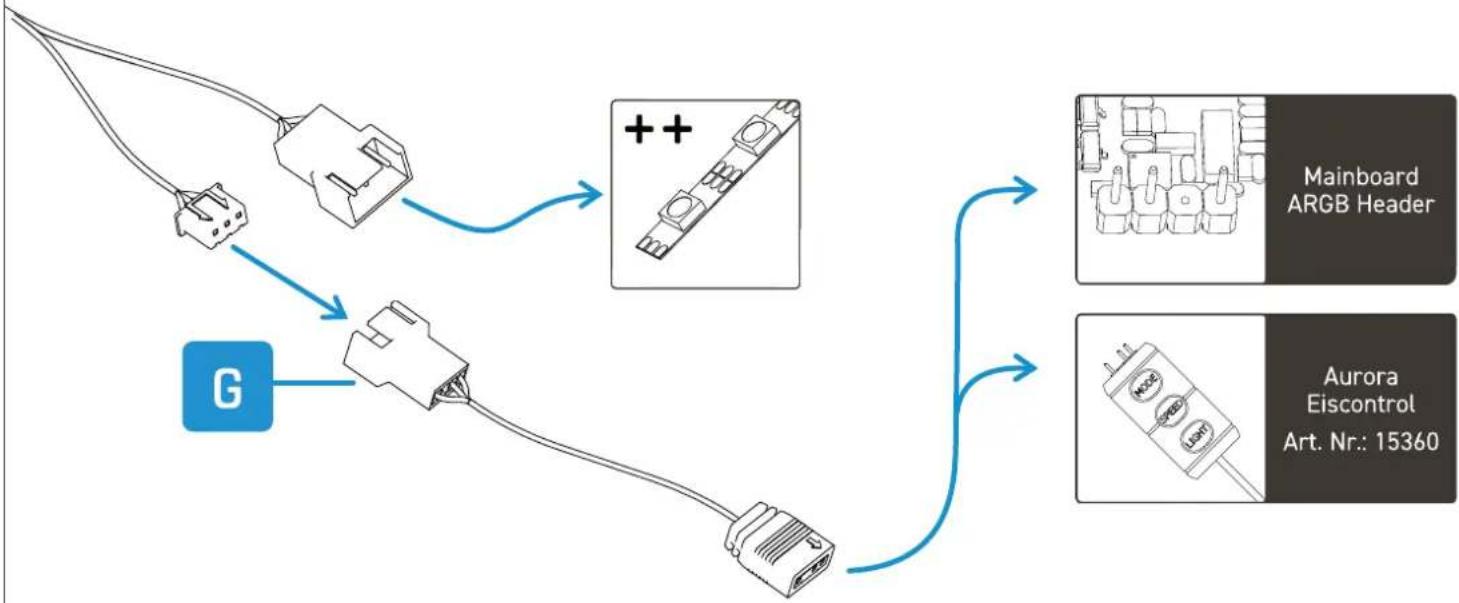

Branchez le câble ARGB sur un header ARGB 5V de la carte mère ou sur un contrôleur compatible comme l'Alphacool Aurora Eiscontrol (réf. 15360). Respectez la polarité (+5V, D, -).

Quelle est l'alimentation nécessaire pour la pompe ?

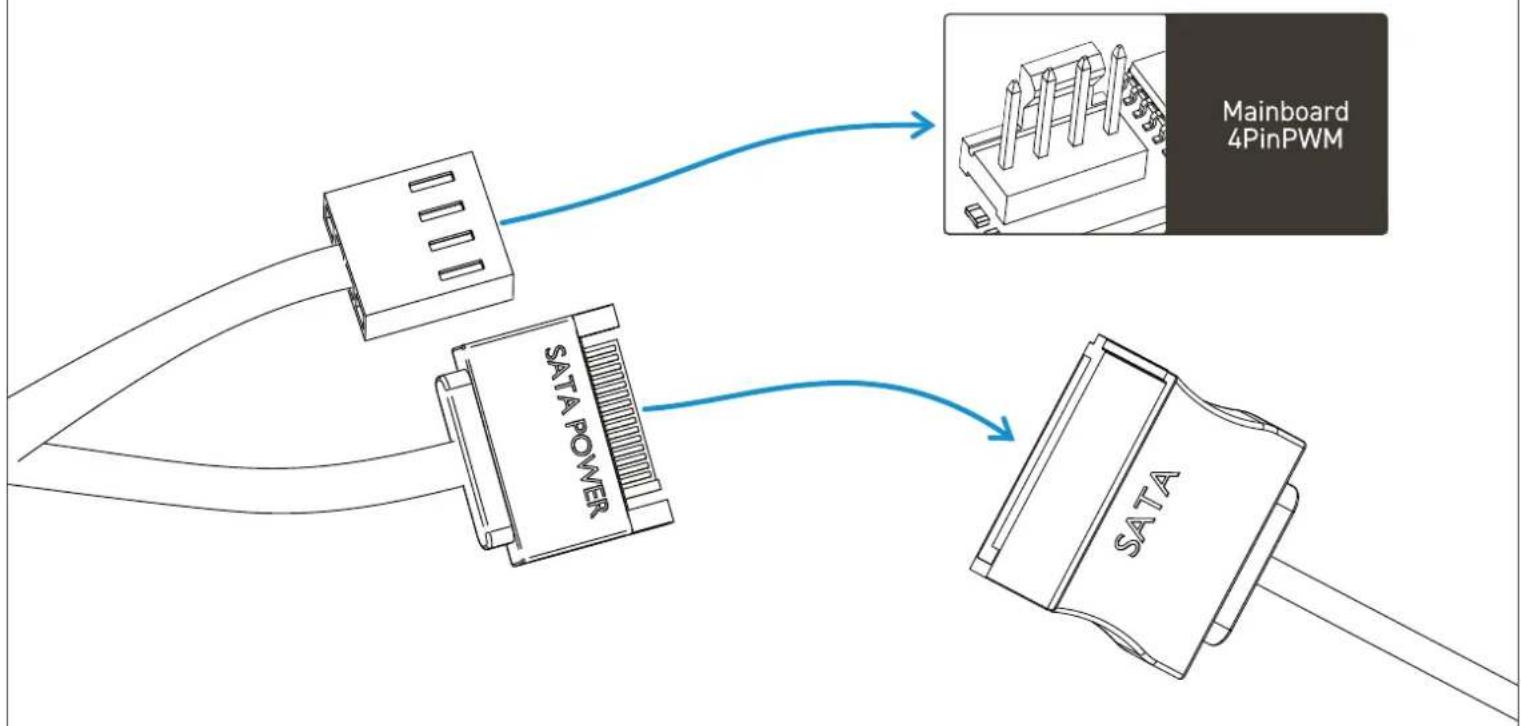

La pompe nécessite une alimentation SATA pour le courant principal et un connecteur PWM 4 broches pour le contrôle de la vitesse. Branchez le SATA sur l'alimentation du PC et le PWM sur un header CPU_OPT ou CHA_FAN de la carte mère.

La Distro Plate est-elle compatible avec un boîtier inversé ?

Oui, la plaque peut être tournée de 180 degrés et la pompe est positionnée au centre pour fonctionner dans les deux configurations. Assurez-vous de respecter le sens des marquages IN/OUT.

Que faire si le réservoir fuit ?

Vérifiez que tous les raccords sont bien serrés et que les joints sont en place. Si la fuite persiste, contactez le service après-vente Alphacool. Ne jamais faire fonctionner la pompe en cas de fuite.

MODE D'EMPLOI Apex Distro Plate Dark Base Pro 901 Alphacool

* Seule la version prémontée est livrée avec la pompe.

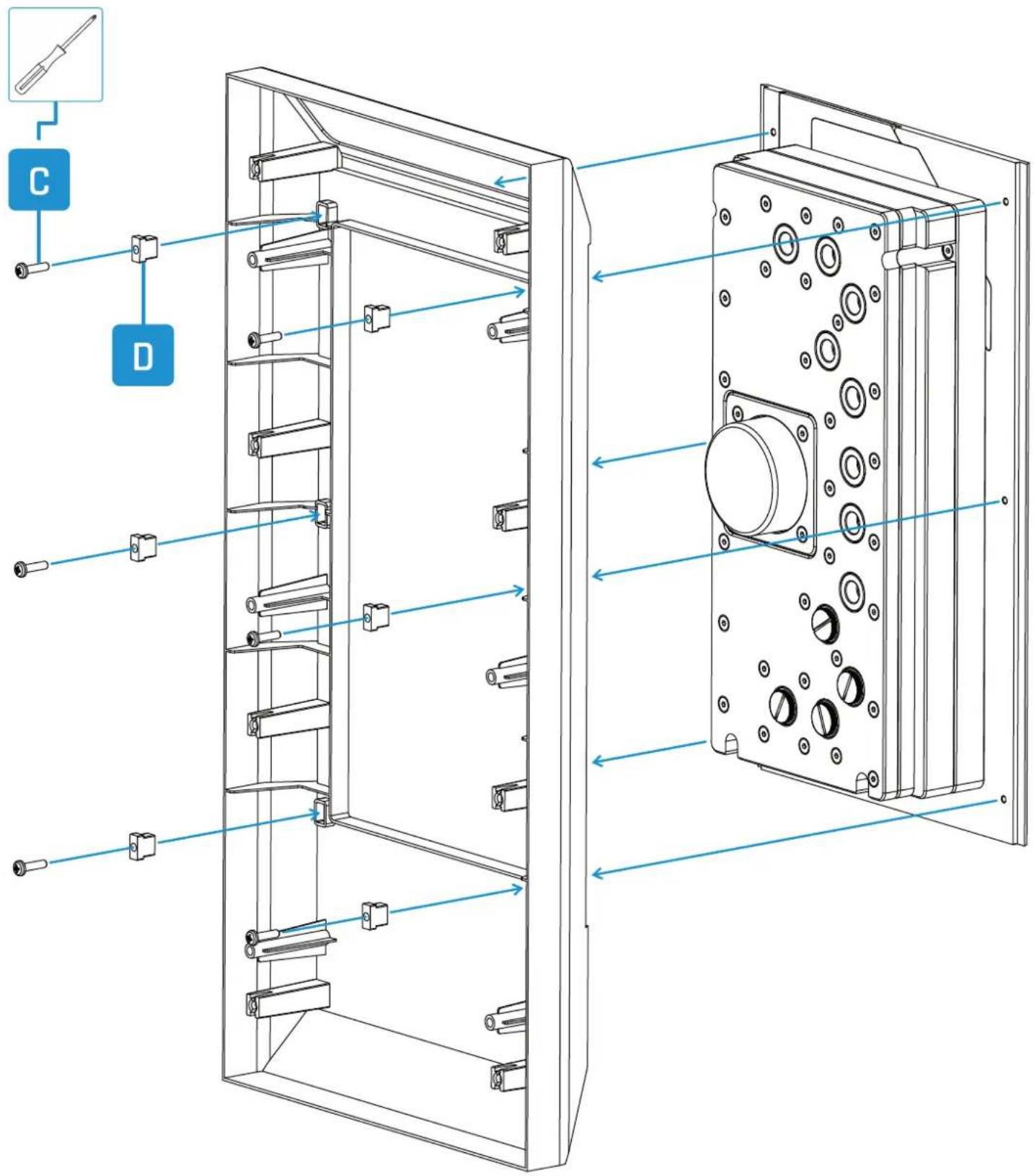

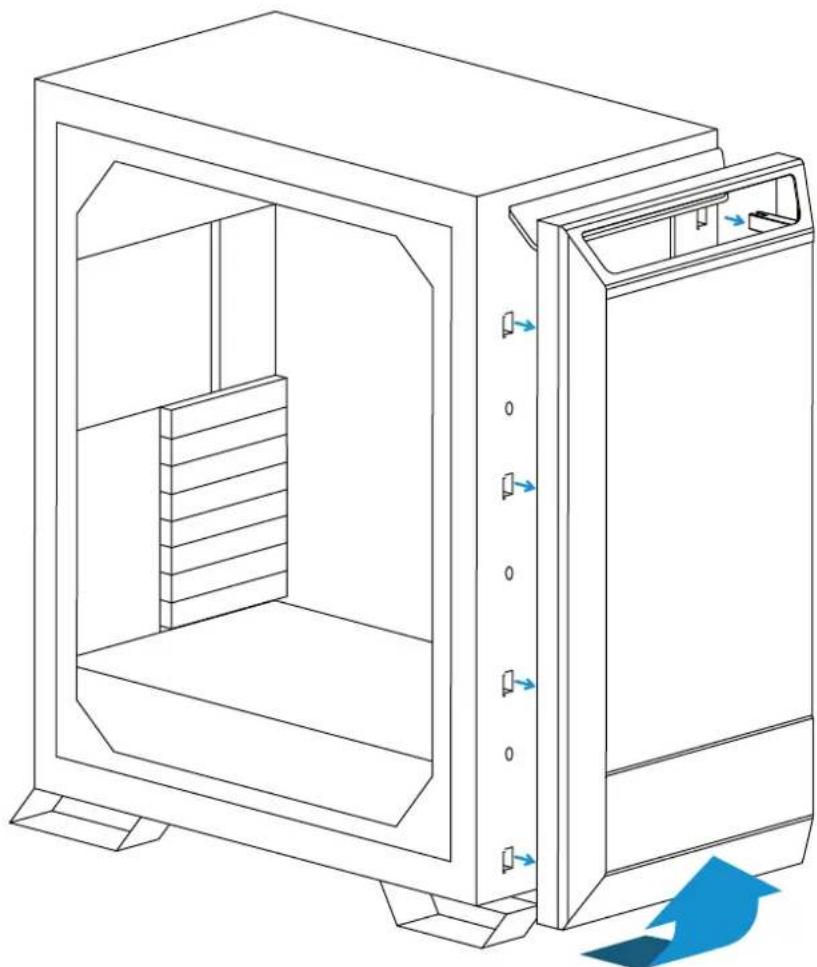

Insérez les supports de montage et vissez la plaque Distro à l'avant du boîtier. Si le cas est inversé, tournez la plaque Distro de 180 degrés.

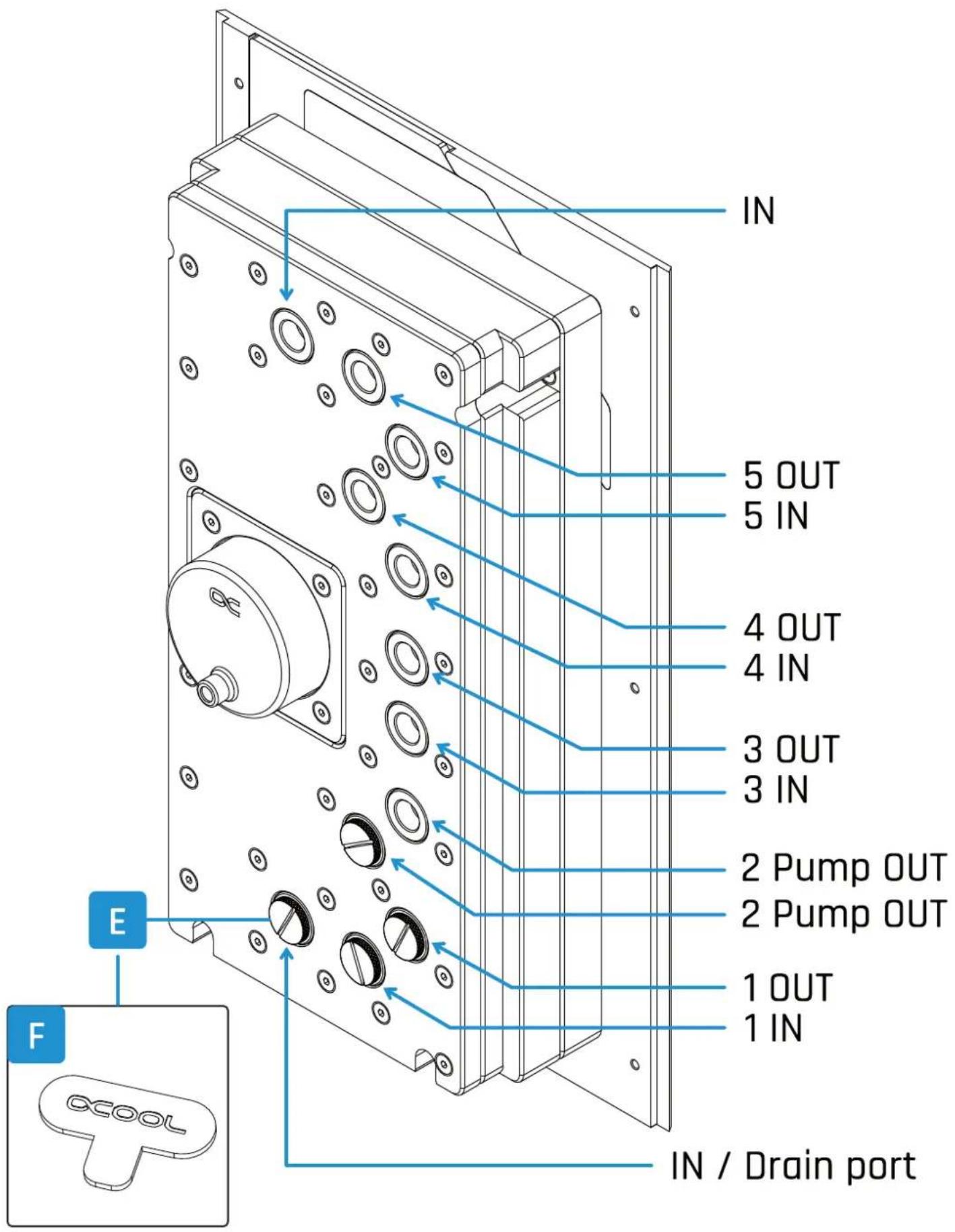

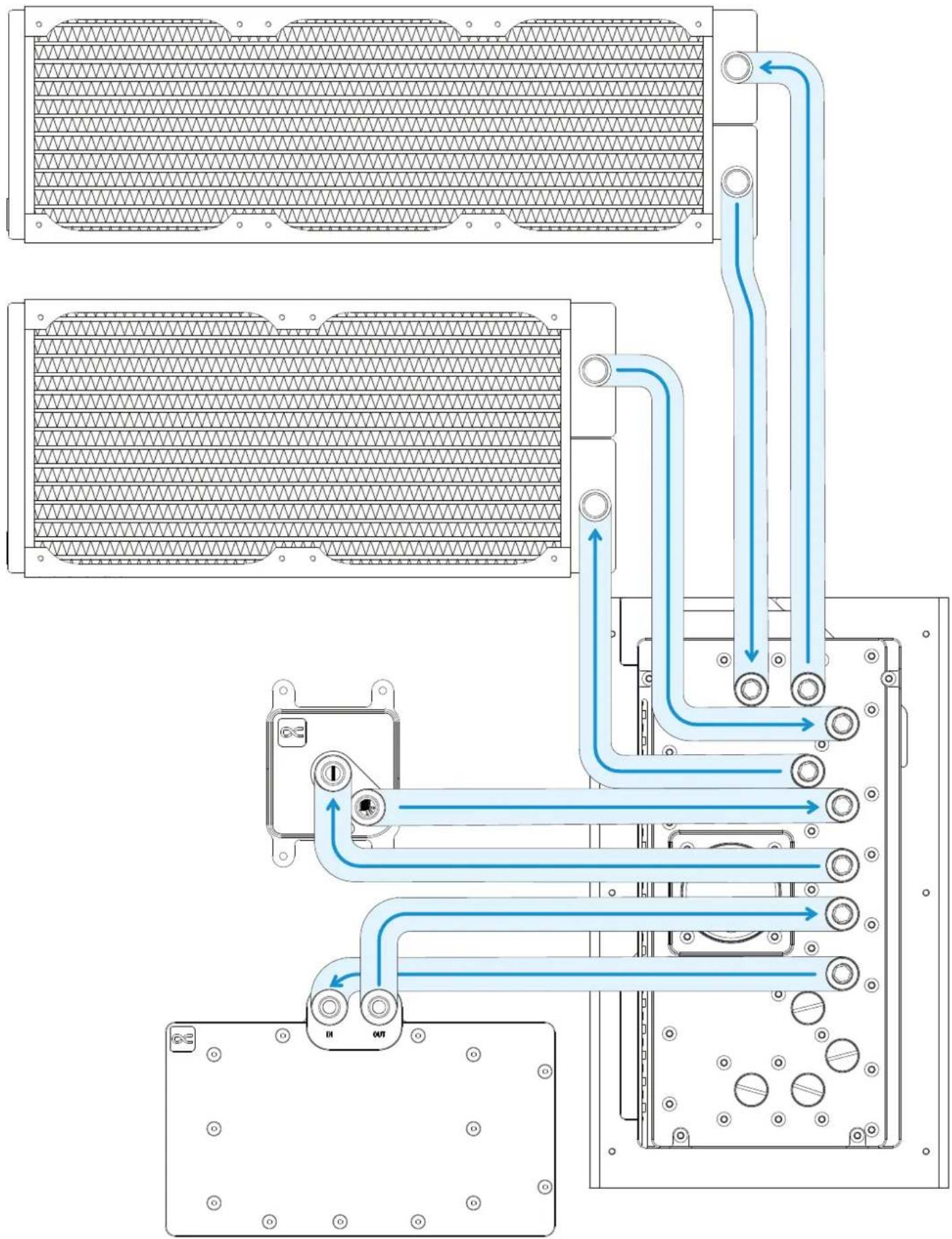

(OUT) va de la Distro Plate au composant. (IN) retourne du composant à la Distro Plate.

Distro Plate.

(OUT) va de la Distro Plate au composant. (IN) retourne du composant à la Distro Plate.

Remplissez le réservoir avec liquide de refroidissement approprié. Pour cela, nous recommandons uniquement des produits maison.

Pour éliminer l'air emprisonné dans le réservoir, faites pivoter légèrement le réservoir d'un côté à l'autre et ouvrez ensuite un orifice approprié afin que les bulles d'air puissent s'échapper de l'appareil. Lors du pivotement, veillez à ce que toutes les ouvertures soient fermées ou utilisées, à l'exception de l'ouverture de ventilation.

Le cas échéant, il faudra rajouter du liquide de refroidissement. Mettez ensuite la pompe en marche pour que l'eau se répartisse dans le circuit.

Éteignez à nouveau la pompe et répétez l'opération jusqu'à ce que tout l'air soit évacué du réservoir.

Avec cette plaque Distro, la pompe est positionnée au milieu pour soutenir la fonction d'inversion de la mallette. Le niveau de remplissage de la plaque Distro doit toujours se situer au-dessus de la pompe afin qu'elle n'aspire pas d'air. Minimale Füllmenge beachten!

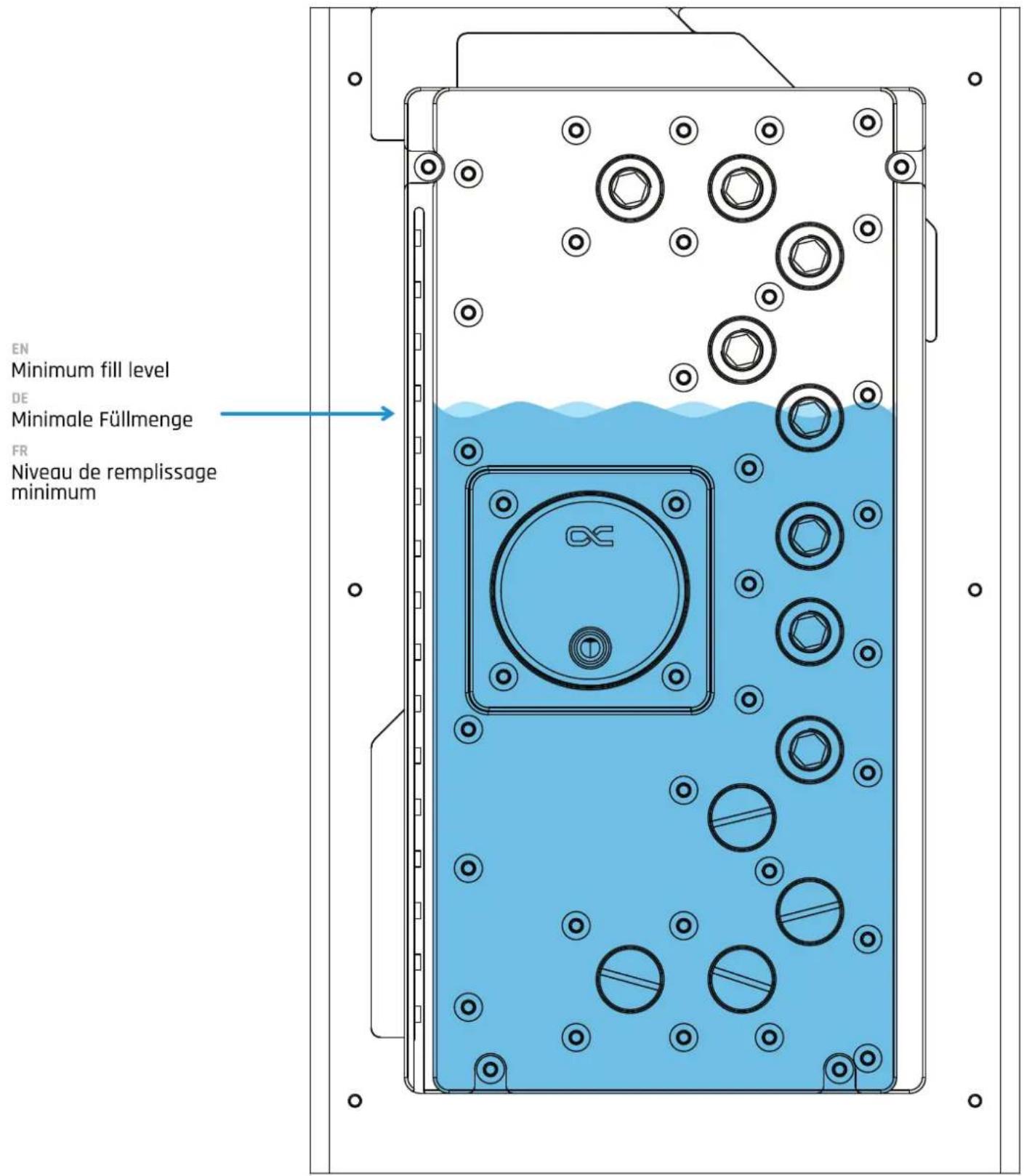

Respectez le niveau de remplissage minimum!

EN Minimum fill level DE Minimale Füllmenge FR Niveau de remplissage minimum


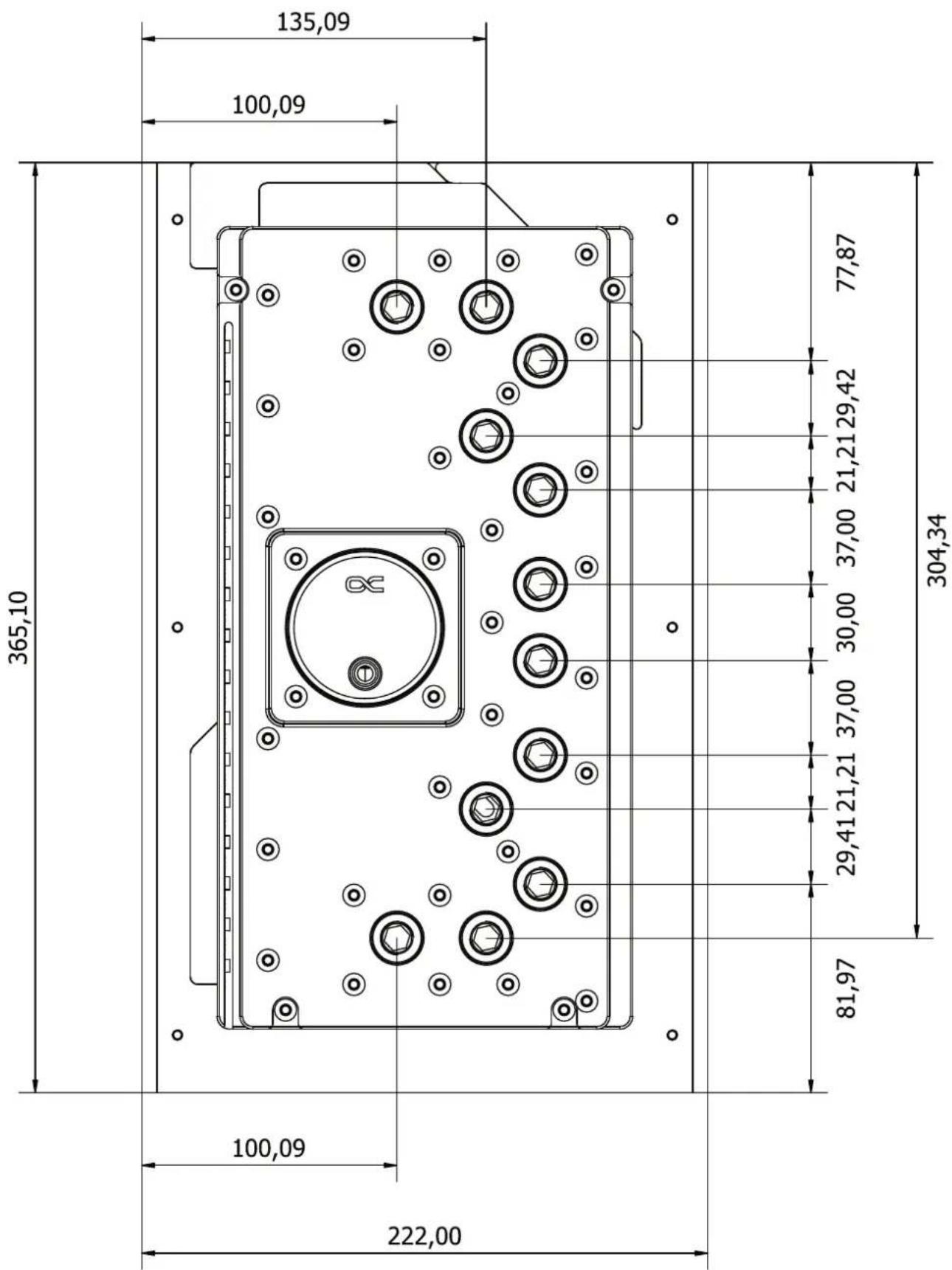

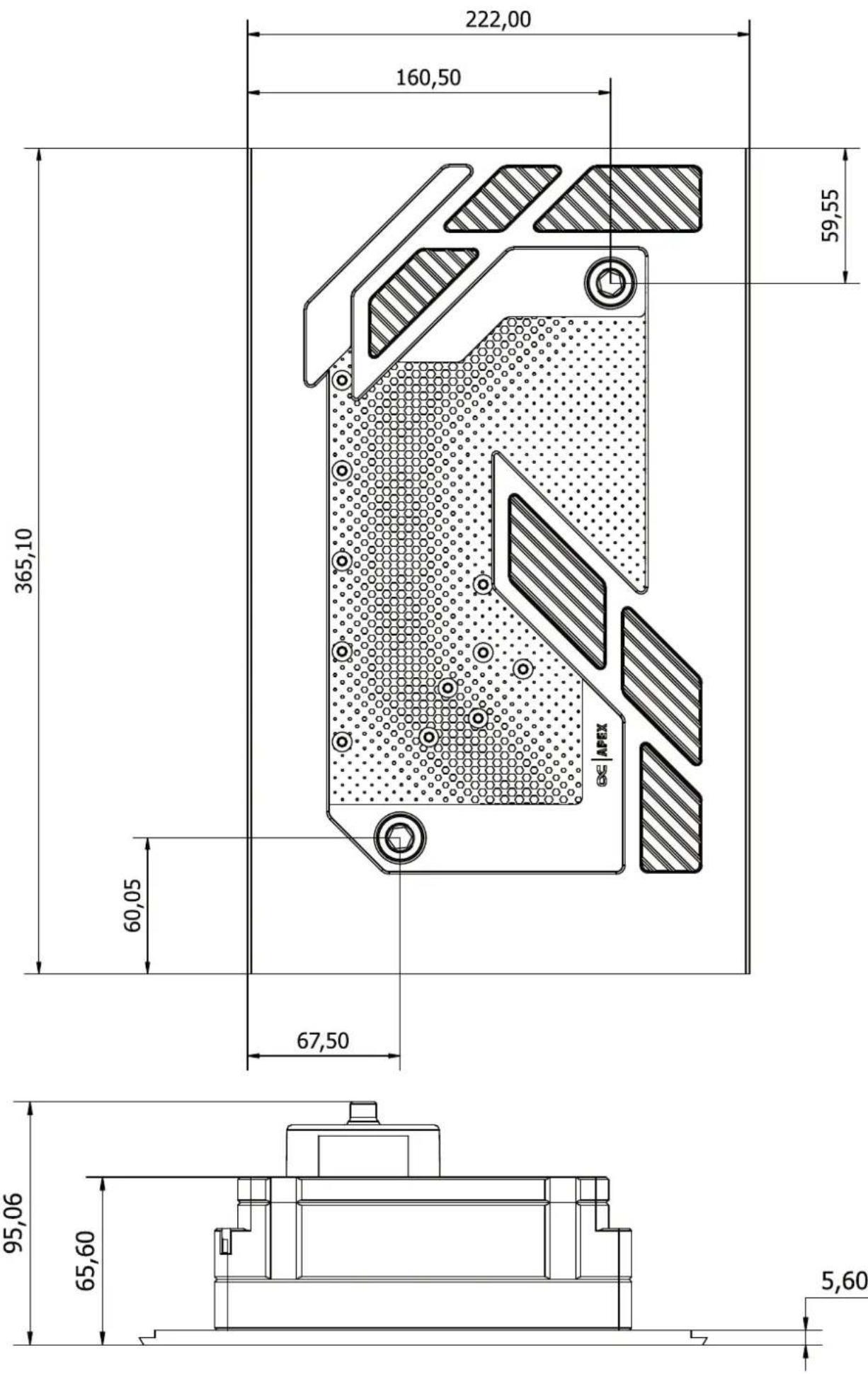

365,10 100,09 222,00 81,97 29,41 21,21 37,00 30,00 37,00 21,21 29,42 77,87 304,34 100,09 135,09
