Type de produit	Kit de refroidissement liquide tout-en-un pour processeur
Marque	Alphacool
Modèle	Core Hurrican 240mm XT45
Dimensions du radiateur	240 x 124 x 45 mm
Matériau du radiateur	Cuivre
Type de pompe	Alphacool VPP, PWM 12V, débit jusqu'à 1200 l/h
Réservoir	Eisbecher Aurora D5, capacité 250 ml
Waterblock CPU	Alphacool Eisblock XPX Edge Aurora, compatible Intel LGA 1700/1200/115x/2066 et AMD AM4/AM5
Raccords inclus	6x Eiszapfen Pro G1/4 16mm, 2x Eiszapfen L-Connector G1/4
Ventilateurs inclus	Non (kit sans ventilateurs)
Éclairage RGB	Oui, contrôleur aRGB Eiscontrol inclus, compatible PWM
Alimentation pompe	Connecteur PWM 4 broches, alimentation 12V
Poids total estimé	Environ 1,8 kg
Test d'étanchéité	Recommandé sur 24 heures avant mise en service
Liquide de refroidissement	Alphacool translucide sans UV, ou équivalent à base d'eau
Sécurité	Ne pas faire fonctionner la pompe à sec ; débrancher l'alimentation avant manipulation
Entretien	Vidange et remplacement du liquide tous les 1 à 2 ans
Pièces détachées disponibles	Oui (pompe, waterblock, joints, raccords, etc.)
Garantie	2 ans (standard constructeur)

FOIRE AUX QUESTIONS - Core Hurrican 240mm XT45 Alphacool

Quels sont les sockets CPU compatibles avec le waterblock Eisblock XPX Edge Aurora ?

Le waterblock est compatible avec les sockets Intel LGA 1700, LGA 1200, LGA 115x et LGA 2066, ainsi que les sockets AMD AM4 et AM5.

Faut-il acheter des ventilateurs séparément ?

Oui, le kit ne contient pas de ventilateurs. Vous devez fournir deux ventilateurs de 120 mm (standard) pour le radiateur.

Comment réaliser le test d'étanchéité ?

Branchez la pompe seule sur l'alimentation via la fiche ATX de dérivation fournie, remplissez le réservoir, puis mettez l'alimentation sous tension pendant 24 heures. Vérifiez l'absence de fuites avant de connecter les autres composants.

Quel type de liquide utiliser ?

Alphacool recommande d'utiliser exclusivement des liquides translucides sans UV, par exemple le liquide Alphacool Eiswasser ou un équivalent à base d'eau et de glycol.

Puis-je utiliser des tubes souples avec ce kit ?

Les raccords fournis (Eiszapfen Pro 16mm) sont conçus pour tubes durs (hard tube) de 16 mm de diamètre. Pour des tubes souples, il faut acheter des raccords adaptés.

Comment brancher l'éclairage RGB ?

Le kit inclut un contrôleur aRGB Eiscontrol avec câbles en Y. Connectez les LED sur le contrôleur, puis reliez celui-ci à un port aRGB de la carte mère ou utilisez le contrôleur autonome.

Quelle est la capacité du réservoir ?

Le réservoir Eisbecher Aurora D5 a une capacité d'environ 250 ml. Cela suffit pour un circuit CPU simple.

La pompe VPP est-elle silencieuse ?

Oui, la pompe VPP est réputée pour son faible niveau sonore. Elle est pilotable en PWM pour adapter la vitesse.

Que faire si une fuite se produit pendant le test ?

Coupez immédiatement l'alimentation. Identifiez l'origine de la fuite (raccord, joint, waterblock). Resserez ou remplacez la pièce défectueuse, puis recommencez le test.

Puis-je ajouter un waterblock GPU dans le circuit ?

Oui, mais il faudra au moins deux raccords supplémentaires (réf. 17280 ou 17477), un radiateur additionnel peut être nécessaire. Consultez la notice pour l'ordre de montage.

MODE D'EMPLOI Core Hurrican 240mm XT45 Alphacool

Lisez les instructions de sécurité avant de commencer l'installation.

EN DE FRACCESSORIES ZUBEHÖR	ACCESSOIRES
1xEisblock XPX Edge Aurora	6xFitting Eiszapfen Pro 16mm G1/4	2xFitting Eiszapfen L - Connector G1/4
1xEisbecher Aurora D5 250mm	1xAlphacool VPP Pump	1xATX 24-pin jumper plug
1xaRGB Controller: Aurora Eiscontrol	2xDigital RGB LED Y-splitter 3-times cable	1xPWM to 2x PWM connector cableOnly: Core Hurrican 240mm XT45 water cooling s

EN DE FR
Close all unused ports of the radiator with screw plugs.	therschließlich Sie alle ungeusatoren Öffnungen des Radiators mit den Verschlusssträuben.	Former toutes les ouvetures non utilisées du radiateur avec les bouchons à vis.

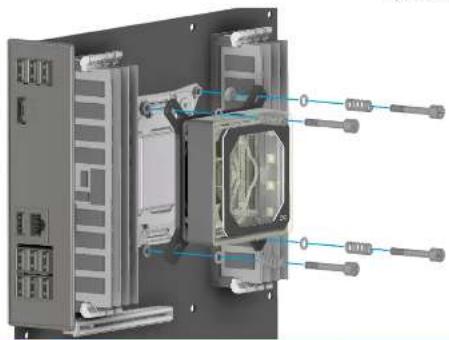

XPX ASSEMBLY XPX MONTAGE XPX MONTAGE4.

Connectez l'adaptateur PWM 4 broches à la carte mère.

1. CONNECTING THE LEDS LEDS ANSCHLIESSEN CONNECTER LES LEDS

et Vissez les passe-fils à vis sur leurs composants, puis dévissez le joint de compression et l'écrou-record. 2. Assurez-vous que le joint de compression et l'écrou-record sont sur le tube dur. 3. Ensuite, l'insert en nylon est placé dans le HandTube. 4. Insérez maintenant votre HandTube dans le passe-fil à visser. 5. Puis resserrez le joint de compression et l'écrou-record sur le passe-fil à visser.

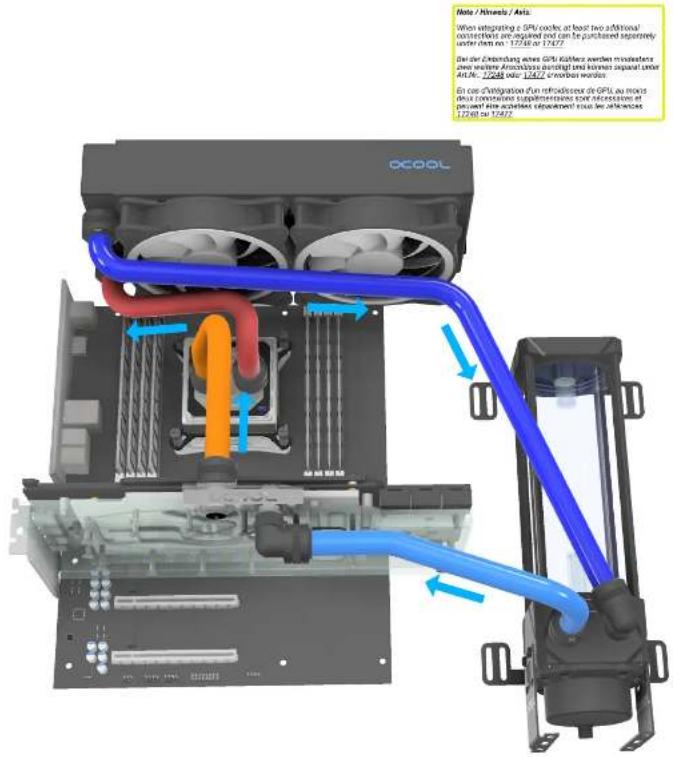

WATER FLOW DIRECTION WASSERFLUSSRICHTUNG DIRECTION DU FLUX D'EAUTO ALPHACOOL CORE HURRICAN 240MM XT45 WATER COOLING SET

Exemple / Beispiel / Exemple

Note / Altunds / Asia When integrating c GPU coolers at least two additional connectives are required and can be purchased separately under class no 17280 or 17477 Bei der Entwicklung eines GPU kühlers werden mindestens zwe weitere Archidopsis bifragt und können separat under ANL#: 17486 note 17477 c/mboen worden En ce d'integration d'un reflexiander de GPU, au moins de la convective supérieures pour réactions et pasement une activité désoirement nous les affinances 17280 ou 17462

L'exemple montre le sens d'écoulement de l'eau et la température (blues) longé "levid" > range "chaud"). Vous pouvez choisir librement la tubulation.

Connectez la pompe à votre alimentation électrique. Mettez votre blanc d'alimentation sur OFF au niveau de l'interrupteur lekip et branchez la trè de caballier ATX dans le clèse d'alimentation à 24 brancher du bloc de la pelle d'assistance, la réseurant d'expansion. Lorsque vous régée l'alimentation sur ON au niveau de l'interrupteur à bascale, la pompe démêtre et d'un est pompe dans le cinq uit de refroidissement. Pendant ce temps, continuez à remplir une formation du plus de la pompe ne puis un fonctionner à cet. Lorsque le système est arrivé et qu'il y a plus d'ain la vase d'expansion, fermez la vase d'expansion et inclinez signementra le système d'avent en article dans les autres les directions pensant que la pompe recorme de la position de la pelle d'expansion. Si de l'aay y est univeau aux unités, ajustez un peu plus de l'opole.

Nous recommandons l'utilisation de fluides Alphaccol translucide uniquement, sans UV.

Connecteur de Pontage ATX

Avant de mettre définitivement votre système en service, nous vous recommandons d'effectuer un test d'étanchéité sur 24 heures:

1. Assurez-vous que votre alimentation électrique est coupée.
2. Connectez la fiche du cavalier ATX fournie à la fiche d'alimentation de votre bloc d'alimentation.
3. Connectez uniquement la pompe à l'alimentation électrique.
4. Avant de démarrer l'alimentation, remplissez le vase d'expansion de liquide de refroidissement.
5. Ne laissez pas la pompe fonctionner à sec pour éviter de l'endommager.
6. Si aucune eau ne s'est écoulée après 24 heures, retirez le bouchon de dérivation et connectez correctement tous les autres composants.
7. Votre système de refroidissement est maintenant prêt à être utilisé.
