Caractéristique	Détails
Type de produit	Pulvérisateur électrique
Capacité du réservoir	500 litres
Pression de fonctionnement	Max 3 bars
Poids	Environ 15 kg
Dimensions	Longueur : 120 cm, Largeur : 60 cm, Hauteur : 80 cm
Alimentation	230 V, 50 Hz
Utilisation recommandée	Jardinage, agriculture, traitement des plantes
Entretien	Nettoyage du réservoir après chaque utilisation, vérification des joints
Sécurité	Utiliser des gants et un masque lors de la manipulation des produits chimiques
Garantie	2 ans

FOIRE AUX QUESTIONS - Pro 500 GLORIA

Comment brancher le GLORIA Pro 500 ?

Pour brancher le GLORIA Pro 500, connectez le câble d'alimentation à une prise électrique standard et assurez-vous que l'interrupteur est en position 'ON'.

Que faire si le GLORIA Pro 500 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que l'interrupteur est activé. Si l'appareil ne s'allume toujours pas, testez avec une autre prise ou consultez le service technique.

Comment nettoyer le GLORIA Pro 500 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux légèrement humide pour nettoyer la surface extérieure et évitez d'utiliser des produits abrasifs.

Le GLORIA Pro 500 émet un bruit étrange, que faire ?

Un bruit anormal peut indiquer un problème. Éteignez l'appareil immédiatement et vérifiez s'il y a des objets bloquant le mécanisme. Si le problème persiste, contactez le service après-vente.

Quelle est la garantie du GLORIA Pro 500 ?

Le GLORIA Pro 500 est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

Comment régler les paramètres de fonctionnement du GLORIA Pro 500 ?

Les paramètres peuvent être réglés via le panneau de contrôle situé sur le devant de l'appareil. Consultez le manuel d'utilisation pour des instructions détaillées.

Où puis-je trouver des pièces de rechange pour le GLORIA Pro 500 ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez des revendeurs agréés. Vérifiez le site web du fabricant pour plus d'informations.

MODE D'EMPLOI Pro 500 GLORIA

Manuel d'utilisation original

Page 12

1 Utilisation conforme

Le pulvérisateur à pression convient pour la pulvérisation des liquides usuels, fluides et purs, dans le domaine des loisirs, de l'artisanat et de l'industrie.

Seuls les liquides présentant un pH compris entre 5 et 9 peuvent être utilisés.

Le pulvérisateur à pression ne doit être exploité que dans la plage de température de service (cf. chapitre « 10 Caractéristiques techniques » à la page 15).

2 Informations pour une utilisation en toute sécurité

Vous devez lire et respecter le mode d'emploi et observer toutes les consignes de sécurité. Vous devez conserver le mode d'emploi dans un

lieu sûr pour pouvoir l'utiliser ultérieurement. Si vous transmettez le pulvérisateur à pression (vente, par exemple) à une personne, vous devez aussi lui remettre le mode d'emploi.

Les liquides à pulvériser sont des mélanges de plusieurs substances dont la composition n'est connue que de leur fabricant. Avant d'utiliser le liquide à pul-

vériser, vérifiez qu'il est bien approprié. Si vous avez des questions sur l'adéquation d'un liquide à pulvériser ou si vous avez des doutes, adressez-vous au fabricant du liquide ou au service après-vente de GLORIA.

Ne versez jamais un liquide fortement corrosif ou contenant des solvants dans le réservoir. Ne mélangez pas différents liquides. Des réactions chimiques dangereuses et imprévisibles pourraient alors se produire.

Il est impératif de tenir compte de la directive de protection contre les explosions ainsi que de l'ordonnance sur les produits inflammables en cas d'utilisation de liquides inflammables et explosifs.

N'utilisez aucun liquide inflammable et explosif dans des atmosphères explosives.

Il est interdit de pulvériser des liquides explosifs, hautement inflammables, facilement inflammables, combustibles dont le point d'inflammation est inférieur à 60 °C dans des zones sans risque d'explosion. Tenez le pulvérisateur à pression loin des sources d'ignition.

Respectez les consignes de sécurité du fabricant du produit à pulvériser.

Demandez toujours la fiche de données de sécurité du fabricant du produit à

pulvériser. Respectez la concentration maximale indiquée pour le produit à pulvériser. Certains liquides à pulvériser nécessitent le port d'équipements de protection, tels que masques de protection respiratoire, lunettes, gants et combinaisons. Portez l'équipement de protection requis. Ne posez pas la bouche sur les buses obstruées pour les déboucher en soufflant dedans.

En cas de contact avec des liquides corrosifs ou irritants, rincez abondamment les zones concernées à l'eau claire et consultez un médecin.

Il est autorisé de manger, boire et fumer seulement après avoir enlevé l'équipement de protection et s'être lavé les mains soigneusement.

Il est interdit de modifier ou de réparer soi-même le pulvérisateur à pression. Il est interdit de modifier ou de retirer les dispositifs de sécurité.

La réparation d'un pulvérisateur à pression défectueux doit être réalisée uniquement par un atelier autorisé.

Les enfants ne doivent pas jouer avec le pulvérisateur à pression. Tenez les enfants de moins de 16 ans à l'écart du pulvérisateur à pression. Le pulvérisateur à pression peut être utilisé par des adolescents de plus de 16 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou ne possédant que peu d'expérience et de connaissances s'ils sont surveillés ou s'ils ont été formés à l'utilisation sûre du pulvérisateur à pression et s'ils comprennent les dangers en résultant. Les enfants de moins de 16 ans ne doivent pas réaliser le nettoyage et la maintenance. Les adolescents de plus de 16 ans doivent être surveillés pendant le nettoyage et la maintenance.

Risques résiduels : le pulvérisateur à pression satisfait aux règles reconnues de la technique et aux dispositions de sécurité en vigueur. Cependant, des

dangers résiduels peuvent survenir pendant l'utilisation. Par conséquent, il faut respecter les consignes de sécurité.

Limitation de responsabilité : conformément à la loi sur la responsabilité du fait des produits, le fabricant n'est pas responsable des dommages causés par le non-respect de ce mode d'emploi, par une utilisation non conforme ou par une réparation non autorisée.

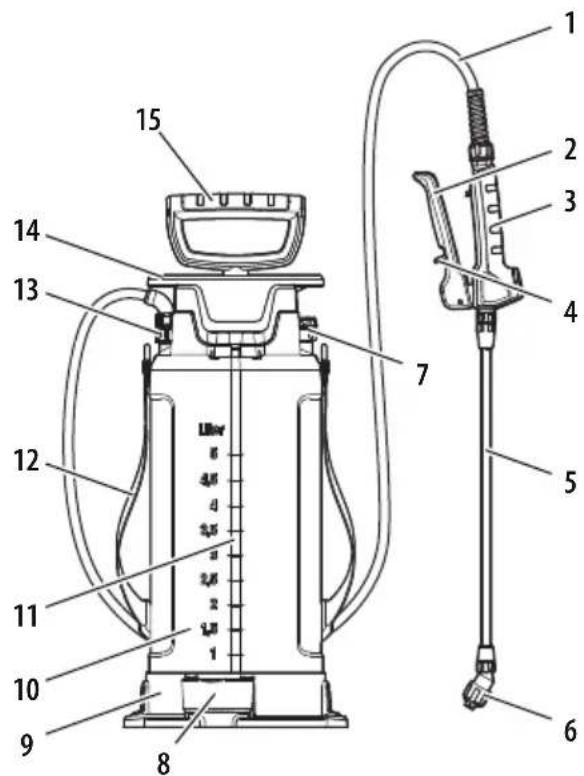

3 Vue d'ensemble

Éléments du pulvérisateur à pression

1 Conduite
9 Socle
2 Levier
10 Réservoir
3 Vanne à fermeture rapide
11 Indicateur de niveau
4 Verrouillage
12 Sangle
5 Lance de pulvérisation
13 Écrou-raccord avec protection anti-courbure
6 Buse
7 Soupape de surpression
14 Entonnoir de remplissage
8 Support
15 Poignée de la pompe

4 Montage

Montez le pulvérisateur à pression conformément aux figures A. Veillez à positionner bien droit les écrous-raccords. Les écrous-raccords ne doivent pas se coincer.

Après le montage, vérifiez que tous les assemblages vissés sont serrés fermement. Veillez notamment à ce que la soupape de surpression soit bien vissée.

5 Utilisation

Ouverture du réservoir

Respectez la consigne de sécurité suivante :

- Ouvrez le réservoir uniquement quand il est hors pression.

1. Laissez la pression s'échapper du réservoir en tournant la soupape de surpression vers la gauche jusqu'en butée (voir figure B). Laissez l'air comprimé s'échapper complètement.
2. Tournez lentement la poignée de la pompe vers la gauche. Laissez s'échapper l'air comprimé restant éventuellement dans le réservoir (cf. figure C1).
3. Continuez à tourner la poignée de la pompe vers la gauche pour dévisser la pompe (cf. figure C2).

Remplissage du réservoir

Respectez les consignes de sécurité suivantes :

• Avant le remplissage, vérifiez que la soupape de surpression tourne facilement.
  ■ Ne maintenez pas la soupape de pression fermée.

• Posez le pulvérisateur à pression sur une surface plane et horizontale.

• Mettez le réservoir hors pression et ouvrez-le.
• Remplissez le réservoir de liquide à pulvériser. Respectez le niveau de remplissage maximal (cf. figure G).
• Insérez la pompe dans l'entonnoir de remplissage.
• Vissez la pompe dans le réservoir à l'aide de la poignée de la pompe.
• Débloquez le verrouillage de la poignée de pompe (cf. figure F1).
• Posez les deux pieds sur la zone évasée du socle et coincez le réservoir entre vos jambes.
• Actionnez la poignée de la pompe jusqu'à atteindre une pression de 3 bar (cf. figure H). Observez l'affichage de la pression sur la soupape de surpression (cf. figures D). Lorsque la pression augmente, la soupape de surpression se soulève et en cas de dépassement de la pression maximale de 3 bar, la soupape de surpression évacue l'air de manière audible.
• Verrouillez la poignée de la pompe (cf. figure F2).

Pulvérisation

Respectez les consignes de sécurité suivantes :

• Avant d'utiliser l'appareil, vérifiez que tous les assemblages vissés sont vissés fermement. Serrez les assemblages lâches.
• Avant toute utilisation, vérifiez que le pulvérisateur à pression ne présente aucun dommage, qu'il est étanche et parfaitement fonctionnel. Il est interdit d'utiliser un pulvérisateur à pression endommagé.
• Notez le sens du vent. Ne pulvérisez pas contre le vent.
• Ne dirigez jamais le jet de pulvérisation sur des personnes ou des animaux.
• Ne pulvérisez aucun liquide inflammable sur des surfaces brûlantes.
• Si possible, pulvérisez la totalité du liquide contenu dans le réservoir.

Dirigez la buse sur l'objet à pulvériser et actionnez le levier sur la vanne à fermeture rapide. La distance optimale de pulvérisation est comprise entre 40 et 50 cm.

Pour pulvériser en continu, vous pouvez verrouiller le levier au niveau de la vanne à fermeture automatique (cf, figure E).

Actionnez la poignée de la pompe si la pression de pulvérisation baisse.

Vidange du réservoir

1. Mettez le réservoir hors pression et ouvrez-le.
2. Versez le liquide restant dans un récipient approprié.
3. Éliminez le liquide restant conformément aux lois et prescriptions en vigueur. Respectez également les consignes d'élimination figurant sur l'emballage du liquide à pulvériser.
4. Nettoyez le pulvérisateur à pression.

6 Nettoyage et maintenance

Nettoyez soigneusement le pulvérisateur à pression après chaque utilisation.

1. Mettez le réservoir hors pression et ouvrez-le.
2. Videz le réservoir.
3. Nettoyez le réservoir, la conduite, la lance de pulvérisation et les filtres avec un liquide nettoyant

approprié (cf. figure J). Respectez également les consignes de nettoyage figurant sur l'emballage du liquide à pulvériser.

Graissez régulièrement les joints sur la pompe et sur la vanne à fermeture rapide, mais au plus tard si le fonctionnement du pulvérisateur à pression est altéré (cf. chapitre « 9 Dépannage » à la page 14).

N'utilisez que des graisses sans résine ni acide. Vous pouvez vous procurer une graisse au silicone adaptée auprès de GLORIA (réf. 728781.1111).

7 Stockage

Le pulvérisateur à pression ne peut être stocké qu'une fois que le réservoir est hors pression et ne contient aucun liquide. Stockez le pulvérisateur à pression ouvert. Protégez le pulvérisateur à pression contre une longue exposition au soleil et contre le gel.

Les enfants ne doivent pas avoir accès au pulvérisateur à pression ni aux liquides à pulvériser.

8 Élimination du produit

Vous pouvez utiliser le pulvérisateur à pression pendant 10 ans au maximum.

Les appareils usagés ne doivent pas être jetés aux ordures ménagères. Vous devez éliminer le pulvérisateur à pression selon les réglementations locales en vigueur en respectant l'environnement.

Informez-vous auprès de votre commune pour le recyclage correct des différents matériaux.

9 Dépannage

Pièces de rechange

Utilisez uniquement des pièces détachées originales de GLORIA.

Vous trouverez les accessoires et les pièces déta- chées à l'adresse service.gloriagarten.de.

Vous pouvez également utiliser le code QR figurant à la dernière page de couverture du présent mode d'emploi.

Tableau des défauts

Défaut Solution
Assemblage vissé qui fuit	■ Serrer le vissage ;■ remplacer le joint, s'il en existe un.
Pulvérisation irrégulière de la buse	■ Nettoyer la buse ;■ Nettoyer le filtre de buse (uniquement pour PRO 500 Jet).
La pompe ne génère aucune pression	■ Remplacer les joints de la pompe.
La poignée de la pompe bouge difficilement	■ Graisser les joints de la pompe ;■ Remplacer les joints de la pompe.
Le levier est dur sur la vanne à fermeture rapide ou la vanne à fermeture rapide ne se ferme pas complètement et l'appareil continue à pulvériser	■ Nettoyer la vanne à fermeture rapide ;■ Graisser les joints sur la vanne à fermeture rapide ;■ Remplacer les joints sur la vanne à fermeture rapide.

Remplacement des joints

Mettez le réservoir hors pression.

Ouvrez l'assemblage vissé au niveau de la fuite et remplacez le joint usagé.

Nettoyage de la buse et du filtre de buse

Mettez le réservoir hors pression.

Vous pouvez piquer une buse bouchée avec précaution à l'aide d'un objet pointu.

Uniquement pour le modèle PRO 500 Jet : si vous ne parvenez pas à éliminer le défaut, démontez la buse et le filtre de buse. Rincez la buse et le filtre de buse avec un liquide nettoyant approprié (cf. figure J).

Maintenance de la vanne à fermeture rapide

Mettez le réservoir hors pression.

Ouvrez la vanne à fermeture rapide et nettoyez-la, graissez-la ou remplacez les joints (cf. figure I).

Maintenance des joints de la pompe

1. Mettez le réservoir hors pression et ouvrez-le.
2. Dévissez la pompe hors du réservoir.
3. Extrayez complètement la poignée de la pompe et tournez-la avec force vers la gauche pour

défaire le verrouillage dans le carter de pompe (cf. figure K1).

1. Graissez ou remplacez les joints de la pompe (cf. figure L).

Pour le montage, procédez comme suit :

1. Remettez les demi-coques au niveau de la poignée de la pompe (cf. figure K2).
2. Tenez fermement les demi-coques et poussez uniquement l'extrémité de la poignée dans le carter de pompe. Les deux tourillons doivent s'engager dans les guidages (cf. figure K3).
3. Pressez les demi-coques vers le bas et tournez avec force la poignée de la pompe vers la droite (cf. figure K4). Veillez à ne pas pousser en même temps la poignée de la pompe dans le carter de pompe. Le verrouillage dans le carter de pompe ne peut être défait ou bloqué que lorsque la poignée de la pompe est sortie entièrement.

10 Caractéristiques techniques

	PRO 500 PRO 500 Jet
Référence 003650... 003652...
Capacité 5 litres
Contenance totale du réservoir	7 litres
Poids à vide 1,65 kg 1,67 kg
Température de service 0	°C à +40 °C
Pression de service maximale	3 bar
Pression de pulvérisation optimale	1,5 bar à 3,0 bar
Débit moyen 0,64 l/min	0,61 l/min
Buse	Jet plat
Matériau de la buse	Laiton	Plastique
Angle de pulvérisation de la buse	80°	110°
Matériau des joints	FKM (caoutchouc fluoré)
Rallonge	en option	oui

11 Déclaration de conformité

Par la présente, nous confirmons que les pulvérisateurs à pression des réf. 003650... et 003652... sont conformes à toutes les dispositions pertinentes de la directive 2006/42/CE.

En outre, tous les composants soumis à une pression sont conformes à la directive 2014/68/CE, article 4, alinéa 3.

Habilité à constituer le dossier technique : Daniel

Lademann, responsable de conception

Witten, 01/09/2025

Anders Bo S

Dr. Andreas Mesch, directeur technique
