Type de produit	Routeur WiFi
Marque	Huawei
Modèle	WiFi AX1 (WS5203)
Normes WiFi	IEEE 802.11ax/ac/n/g/b/a
Bandes de fréquence	2,4 GHz et 5 GHz
Débit théorique maximal	Jusqu'à 1 200 Mbps (estimation)
Antennes	4 antennes externes (estimation)
Ports	1 port WAN/LAN auto-adaptatif
Bouton	WPS/RESET
Voyant LED	Indicateur d'état (vert/rouge)
Alimentation	Adaptateur secteur 5 V/1 A (estimation)
Température d'utilisation	0 °C à 40 °C
Température de stockage	-40 °C à 70 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits chimiques.
Sécurité	Distance minimale de 20 cm du corps; éviter environnements poussiéreux, humides et champs magnétiques.
Application	Huawei AI Life
Fonctions spéciales	Priorité 5 GHz, WPS, Reset, HarmonyOS Mesh+
Accessoires inclus	Adaptateur secteur, câble Ethernet, guide de démarrage rapide
Certifications	CE, RoHS, REACH
Informations générales	Marque : Huawei, modèle : WiFi AX1, catégorie : routeur

FOIRE AUX QUESTIONS - WiFi AX1 HUAWEI

Que faire si mon appareil ne détecte pas le réseau Wi-Fi du routeur ?

Assurez-vous que le routeur est allumé. Patientez quelques secondes le temps qu'il démarre, puis recherchez à nouveau le réseau Wi-Fi. Le nom du Wi-Fi est indiqué sur l'étiquette sous le routeur.

La page de configuration ne s'affiche pas, que faire ?

Vérifiez que votre appareil est connecté au réseau Wi-Fi du routeur. Ouvrez un navigateur et saisissez 192.168.3.1 dans la barre d'adresse.

Que signifie le voyant rouge constant ?

Le voyant rouge indique que le routeur n'est pas connecté à Internet. Vérifiez les branchements des câbles et l'état du modem. Si le problème persiste, contactez votre fournisseur d'accès haut débit.

Comment restaurer les paramètres d'usine du routeur ?

Branchez le routeur, attendez son démarrage, puis appuyez sur le bouton WPS/RESET pendant plus de huit secondes jusqu'à ce que le voyant s'éteigne. Lorsqu'il repasse au rouge, les paramètres d'usine sont rétablis.

Comment connecter un routeur Huawei supplémentaire à mon réseau ?

Vous pouvez le connecter par câble (port WAN du nouveau routeur vers port LAN du routeur principal) ou sans fil : placez le nouveau routeur à moins d'un mètre, attendez que le voyant clignote, puis appuyez sur le bouton WPS/RESET du routeur principal.

Comment connecter un appareil via WPS ?

Appuyez sur le bouton WPS/RESET du routeur, puis sur le bouton WPS de l'appareil (téléphone, etc.) dans les deux minutes suivantes. La connexion s'établit automatiquement.

J'ai oublié le mot de passe de l'interface de gestion, que faire ?

Essayez d'utiliser le mot de passe du réseau Wi-Fi. Si cela ne fonctionne pas, restaurez les paramètres d'usine du routeur (voir question correspondante).

Comment modifier le nom et le mot de passe du Wi-Fi ?

Connectez-vous à l'interface web (192.168.3.1) ou utilisez l'application Huawei AI Life. Dans les paramètres sans fil, vous pouvez changer le SSID et la clé de sécurité.

Puis-je configurer un VLAN ?

Oui, lors de la configuration initiale, activez l'option VLAN dans l'assistant. Saisissez les paramètres fournis par votre fournisseur d'accès haut débit.

Quelles sont les précautions de sécurité à respecter ?

Maintenez une distance d'au moins 20 cm entre le routeur et votre corps. Évitez les environnements poussiéreux, humides et les champs magnétiques. Utilisez uniquement l'adaptateur secteur fourni.

MODE D'EMPLOI WiFi AX1 HUAWEI

Guide de démarrage rapide

WS5203

HUAWEI

Guide de Démarrage Rapide 1

Guide de démarrage rapide 25

Guide de démarrage rapide

Port d'alimentation Voyant

3 Port d'auto-adaptation WAN/LAN : connecte à Internet (modem optique, modems haut débit, etc.) et à un appareil de réseau filaire (ordinateur, par exemple).

4 Bouton WPS/RESET : offre les fonctions du bouton WPS et du bouton RESET.

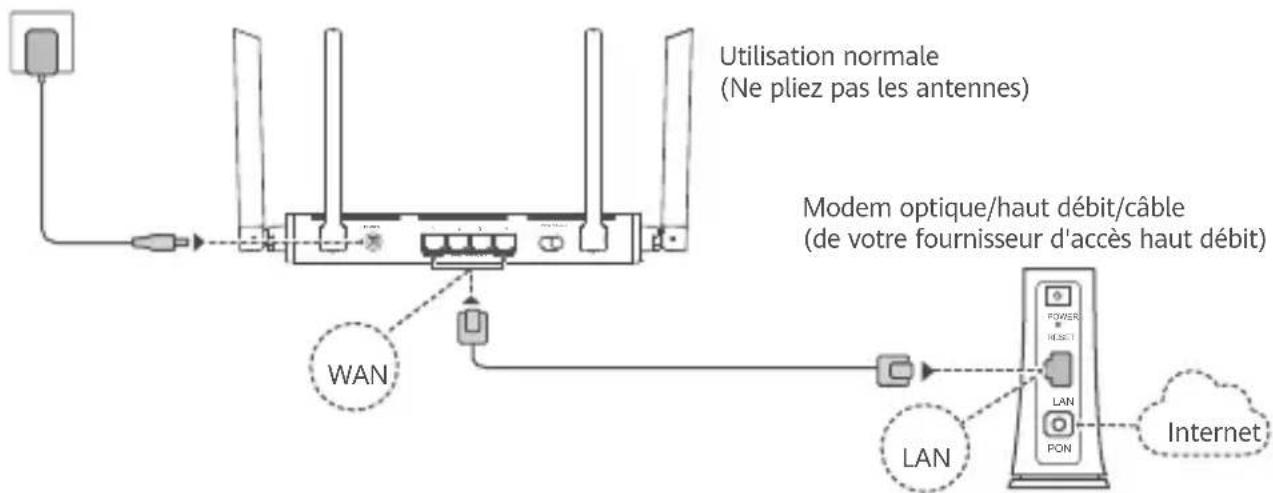

Étape 1 : brancher les câbles

- Placez toutes les antennes en position verticale pour garantir un signal Wi-Fi® optimal.

- Si le voyant reste rouge, cela signifie que le routeur n'est pas connecté à Internet. Veuillez vous référer à "Étape 2 : configurer les paramètres réseau".

- Sur les routeurs qui prennent en charge l'auto-adaptation WAN/LAN, les ports réseau sont des ports WAN/LAN combinés. Vous pouvez également spécifier un port WAN fixe dans la page web d'administration du routeur.

Étape 2 : configurer les paramètres réseau

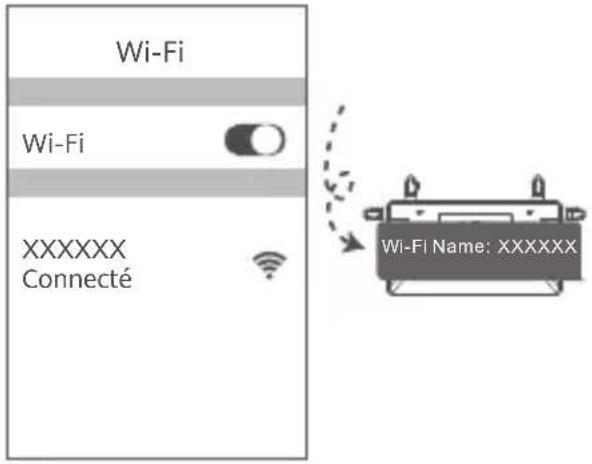

1 Connectez votre téléphone portable ou votre ordinateur au réseau Wi-Fi du routeur (pas de mot de passe requis).

Vérifiez le nom du Wi-Fi (Wi-Fi name) indiqué sur la partie inférieure du nouveau routeur.

Wi-Fi Wi-Fi XXXXXX Connecté Wi-Fi Name: XXXXXX

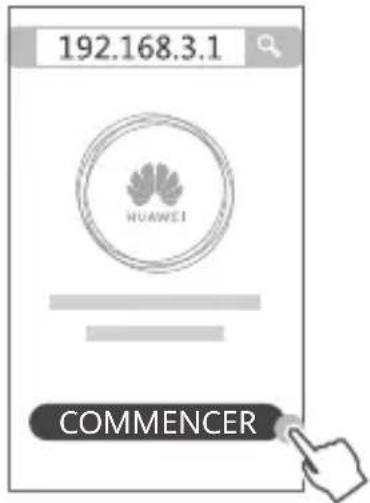

2 Ouvrez le navigateur, vous serez automatiquement redirigé. (Si la page ne s'affiche pas automatiquement, saisissez 192.168.3.1). Appuyez sur COMMENCER et choisissez Créer un réseau Wi-Fi (ignorez cette étape si vous ne trouvez pas une telle option).

192.168.3.1 HUAWEI COMMENCER

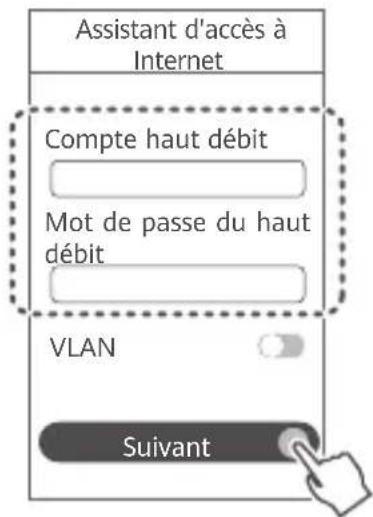

Saisissez le compte et le mot de passe du haut débit.

Si votre connexion Internet n'exige aucun compte ni mot de passe, veuillez passer à l'étape suivante.

Assistant d'accès à Internet Compte haut débit Mot de passe du haut débit VLAN Suivant

• Si vous avez oublié le compte et le mot de passe du haut débit, contactez votre fournisseur d'accès haut débit pour les obtenir.
• Si vous devez configurer le réseau local virtuel (VLAN) sur votre réseau, contactez votre fournisseur d'accès haut débit pour confirmer les paramètres du réseau local virtuel, puis activez le bouton VLAN à l'écran.

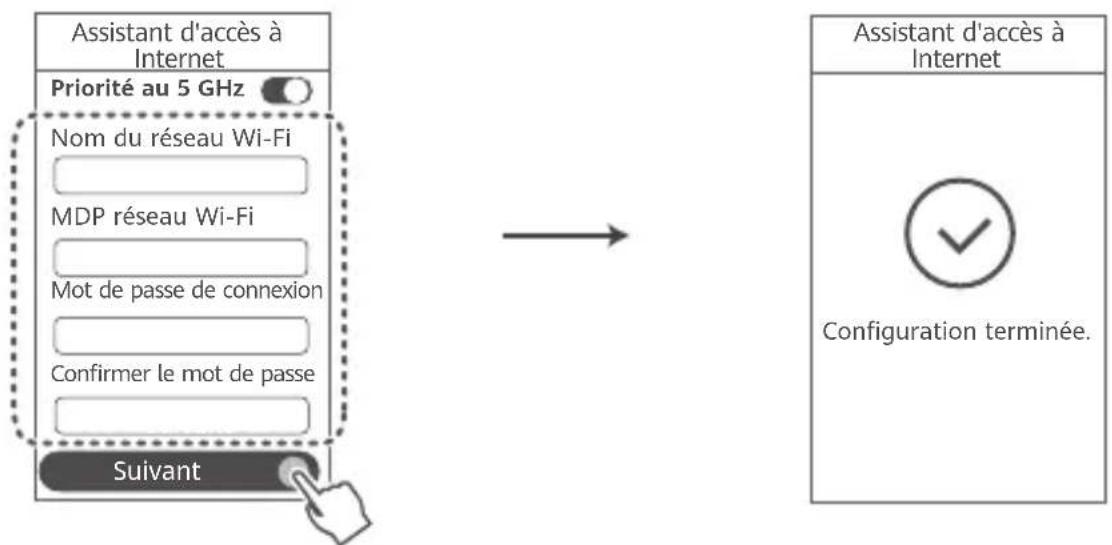

Définissez un nouveau nom et mot de passe pour le réseau Wi-Fi, ainsi qu’un mot de passe d’administrateur pour le nouveau routeur.

Activez Priorité au 5 GHz : le réseau Wi-Fi 5 GHz sera utilisé en priorité par rapport au réseau Wi-Fi 2.4 GHz quand la force du signal est équivalente, permettant des vitesses de connexion accrues.

Gérer le routeur avec notre application mobile

Scannez le QR code pour télécharger l'application HUAWEI AI Life et l'installer sur votre téléphone portable ou votre tablette. Cette application vous permettra de gérer votre routeur.

Vert continu	Connecté au réseau
Rouge continu	Non connecté au réseauCâble mal branché ou erreur de connexion. Vérifier le câble.Erreur du réseau haut débit. Contacter le fournisseur d'accès haut débit.
Clignotant	Le routeur a détecté un appareil pouvant être associé.Lorsque d'autres appareils HUAWEI (prenant en charge HarmonyOS Connect) sont détectés, le voyant du HUAWEI WiFi AX1 se met à clignoter. Lorsque cela se produit, appuyez sur le bouton WPS/RESET du HUAWEI WiFi AX1. Le voyant doit clignoter rapidement, indiquant que l'appareil associable est en train de se connecter au HUAWEI WiFi AX1. La connexion est établie lorsque le voyant s'arrête de clignoter.Si vous avez touché le bouton WPS/RESET par inadvertance, attendez deux minutes jusqu'à ce que le voyant revienne à la normale.

FAQ (foire aux questions)

Q1 : Que faire si l'un des problèmes suivants survient lors de la configuration du routeur ?

- Votre appareil ne détecte pas le réseau Wi-Fi du routeur : assurez-vous que le routeur soit allumé. Patientez un petit peu (le temps que le routeur démarre), puis recherchez-le à nouveau sur votre appareil.

- La page de configuration du routeur ne s'affiche pas sur votre appareil : assurez-vous que votre appareil soit connecté au réseau Wi-Fi du routeur, puis saisissez 192.168.3.1 dans la barre d'adresse du navigateur pour afficher la page sur votre appareil.

- La page affiche "Le câble est déconnecté." : assurez-vous que le port WAN du routeur soit connecté au port LAN du modem, et que ce dernier ait un accès à Internet. Vérifiez que toutes les jointures soient correctement connectées et que le contact soit bien établi; vérifiez que les câbles réseau soient en bon état.

Si le problème persiste, restaurez les paramètres d'usine du routeur, puis suivez les instructions du guide pour reconnecter les câbles et configurer le routeur.

Q2 : Comment restaurer les paramètres d'usine du routeur ?

Branchez le routeur sur une alimentation électrique et attendez qu'il ait fini de démarrer. Appuyez sur le bouton WPS/RESET du routeur pendant plus de huit secondes jusqu'à ce que le voyant s'éteigne. Attendez que le routeur ait fini de redémarrer. Lorsque le voyant passe au rouge, cela indique que les paramètres d'usine ont été rétablis sur le routeur.

Lorsque les paramètres d'usine sont restaurés sur le routeur, ce dernier doit être configuré à nouveau.

Q3 : comment faire pour connecter un routeur HUAWEI supplémentaire au réseau de mon HUAWEI wifi AX1 ?

Vous pouvez connecter le routeur de l'une des manières suivantes :

• Connexion filaire. Connectez le port WAN du routeur supplémentaire (nouveau ou dont les paramètres d'usine ont été restaurés) au port LAN du HUAWEI WiFi AX1 configuré à l'aide d'un câble Ethernet.
• Connexion sans fil. Étape 1 : placez le routeur additionnel (neuf ou sur lequel ont été rétablis les paramètres d'usine) à moins d'un mètre du HUAWEI WiFi AX1 configuré et connectez-le à une alimentation électrique. Étape 2 : lorsque le voyant du HUAWEI WiFi AX1 commence à clignoter, appuyez sur son bouton WPS/RESET. Attendez que le voyant du routeur additionnel indique que celui-ci est connecté au réseau.

« Routeur HUAWEI » désigne tout routeur prenant en charge HarmonyOS Mesh+. Vérifiez si votre appareil prend en charge cette fonctionnalité.

Q4 : comment connecter un appareil wi-fi avec le routeur via WPS ?

Lorsque votre routeur est sous tension, appuyez sur son bouton WPS/RESET, puis appuyez sur le bouton WPS de l'appareil Wi-Fi (téléphone, par exemple) dans les deux minutes qui suivent afin de lancer la négociation WPS standard et connecter l'appareil Wi-Fi au réseau Wi-Fi du routeur.

Q5 : que faire en cas d'oubli du mot de passe de connexion de l'application ou de la page de gestion web du routeur ?

Essayez d'utiliser le mot de passe du réseau Wi-Fi du routeur pour vous connecter. Si le problème persiste, restaurez les paramètres d'usine du routeur.

Utilisation et sécurité

[Avertissement] Avant d'utiliser votre appareil, lisez attentivement toutes les informations relatives à la sécurité afin de garantir une utilisation et une mise au rebut

correctes.

• N'utilisez pas votre appareil quand cela est interdit. N'utilisez pas l'appareil si celui-ci peut provoquer un danger ou créer des interférences avec d'autres appareils électroniques.
• Les fabricants de stimulateurs cardiaques recommandent de laisser un écart minimum de 15 cm entre un appareil et un stimulateur cardiaque afin d’empêcher des interférences potentielles avec le stimulateur. Si vous utilisez un stimulateur cardiaque, tenez l’appareil du côté opposé au stimulateur cardiaque et ne portez pas l’appareil dans votre poche avant.
• Évitez les environnements poussiéreux, humides ou sales. Évitez les champs magnétiques. L'utilisation de l'appareil dans ces environnements peut entraîner des dysfonctionnements des circuits.
• Les températures d'utilisation idéales sont entre 0°C et 40°C. Les températures de stockage idéales sont entre -40°C et +70°C. Des températures extrêmement froides ou chaudes peuvent endommager votre appareil ou les accessoires.
• Conservez l'appareil et les accessoires dans un endroit bien aéré et frais, à l'écart des rayons directs du soleil. N'enveloppez pas et ne recouvrez pas votre appareil de serviettes ou d'autres

objets. Ne placez pas l'appareil dans un récipient ayant une faible capacité de dissipation thermique, comme par exemple une boîte ou un sac.

• Cet appareil doit être installé et manipulé à une distance minimum de 20 cm entre le radiateur et votre corps.
• L'utilisation d'accessoires électriques (adaptateur d'alimentation, chargeur ou batterie) non approuvés ou incompatibles risque d'endommager votre appareil, de raccourcir sa durée de vie ou de provoquer un incendie, une explosion ou d'autres accidents.
• Pour les appareils enfichables, la prise de courant doit être installée près des appareils et être facile d'accès.
• Débranchez l'adaptateur d'alimentation de la prise électrique et de l'appareil lorsque vous ne l'utilisez pas.
• Ne touchez pas l'appareil ou l'adaptateur secteur avec les mains mouillées. Cela pourrait provoquer des courts-circuits, des dysfonctionnements ou des chocs électriques.
• Assurez-vous que l'adaptateur secteur répond aux exigences de la norme IEC/EN 62368-1 et qu'il a été testé et approuvé conformément aux normes nationales ou locales. • L'appareil doit être installé à moins de 2 m du sol.

Consignes de traitement et de recyclage

La présence de ce symbole sur le produit, sur la batterie, dans la documentation ou sur l'emballage vous rappelle que tous les produits et les piles/batteries arrivés à la fin de leur cycle de vie doivent être déposés dans des points de collecte spéciaux.

désignés par les autorités locales. Cela contribue à garantir que les équipements électriques et électroniques (EEE) sont recyclés et traités de façon à récupérer les matériaux précieux et à protéger la santé humaine et l'environnement.

Pour plus d'informations, veuillez contacter les autorités locales, votre revendeur ou le service de traitement des ordures ménagères, ou vous rendre sur le site Internet https://consumer.huawei.com/en/.

Réduction des substances dangereuses

Cet appareil et ses accessoires électriques respectent la réglementation locale en vigueur concernant la restriction de l'utilisation de certaines substances dangereuses contenues dans les équipements électriques et électroniques, entre autres les règlements de l'UE REACH, RoHS et la directive relative aux batteries (le cas échéant). Pour les déclarations de conformité REACH et RoHS, veuillez consulter notre site Internet https://consumer.huawei.com/certification.

Mention légale

Copyright © 2024 Huawei Device Co., Ltd. Tous droits réservés.

CE DOCUMENT EST FOURNI À TITRE INFORMATIF UNIQUEMENT. IL NE CONSTITUE EN AUCUN CAS UNE FORME DE GARANTIE.

Marques de commerce et autorisations

Wi-Fi®$, le logo Wi-Fi CERTIFIED et le logo Wi-Fi sont des marques commerciales de la Wi-Fi

Alliance.

Les autres marques de commerce, produits, services ou noms d’entreprise mentionnés appartiennent à leurs propriétaires respectifs.

Mise à jour de la version

Afin d'améliorer la sécurité du produit et de vous fournir une meilleure expérience utilisateur, nous vous enverrons régulièrement des informations lors de la sortie d'une mise à jour importante.

Politique de confidentialité

Pour mieux comprendre comment nous utilisons et protégeons vos informations personnelles, veuillez consulter la politique de confidentialité à l'adresse https://consumer.huawei.com/privacy-policy.

Contrat de licence utilisateur final

Veuillez lire et accepter le contrat de licence utilisateur final (HUAWEI CLUF) sur l'interface web de gestion du produit avant d'utiliser le produit.

Pour obtenir davantage d'assistance

Visitez le site https://consumer.huawei.com/en/support/hotline pour connaître le numéro de l'assistance technique et l'adresse électronique les plus récents correspondant à votre pays ou région.
