MODE D'EMPLOI BD330 ANCEL

ANCEL est une marque commerciale d'OBDSPACE TECHNOLOGY CO., LTD.

Toutes les autres marques sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Clause de non-responsabilité :

Les informations, spécifications et illustrations contenues dans ce manuel sont basées sur les dernières informations disponibles au moment de l'impression.

ANCEL se réserve le droit d'apporter des modifications à tout moment et sans préavis.

Table des matières

1. Précautions de sécurité
   2.Profil du produit
   3.Spécifications du produit
   4.Description des appareils
   5.Étapes du véhicule connecté aux appareils
2. Téléchargez l'application pour connecter l'appareil
   7.Fonction OBDII + pour la fonction BMW (définir le mode Bluetooth)
   8.Fonction OBDII + pour la fonction BMW (définir le mode portable)
   9.Mise à jour
   10.garantie

1. Précautions de sécurité

Pour éviter des blessures corporelles ou des dommages aux véhicules et/ou à l'outil d'analyse, lisez d'abord ce manuel d'instructions et respectez au minimum les précautions de sécurité suivantes avant de travailler sur un véhicule:

• Effectuez toujours les tests automobiles dans un environnement sûr.
• N'essayez pas d'utiliser ou d'observer l'outil pendant que vous conduisez un véhicule.
  L'utilisation ou l'observation de l'outil distrait le conducteur et pourrait provoquer un accident mortel.
• Utilisez le véhicule dans une zone de travail bien ventilée : les gaz d'échappement sont toxiques.
• Gardez l'outil d'analyse sec, propre, exempt d'huile/eau ou de graisse.
• Utilisez un détergent doux sur un chiffon propre pour nettoyer l'extérieur de l'outil d'analyse, si nécessaire.

2. Profil de produit

BD330 est un outil de diagnostic 2-en-1 de nouvelle génération capable d'afficher les données directement sur l'écran du scanner ou via Bluetooth sur l'écran d'un appareil Android ou iOS.

3.Spécification de produit

Affichage: LCD TFT couleur 65k de 2,0 pouces pour l'écran LCD principal

Tension de fonctionnement: 8-18 V CC.

Température de fonctionnement: 0 à 60°C (32 à 140°F)

Température de stockage: -20 à 70°C (-4 à 158°F)

Alimentation externe: alimentation de 8,0 à 18,0 V fournie via la batterie du véhicule

Courant de fonctionnement: 88 mA à 12 V (veille : 16 mA)

Dimensions: 130*61,5*15,6 mm

4.Description des appareils

Il s'agit d'un scanner sans fil/portable pour Volkswagen + OBDII/EOBD+CAN. Il existe 2 modes de fonctionnement :

a. Mode Bluetooth sans fil (supporte Android et iOS). b. Mode portable.

BI0000 BYI#WHA CIECHEDOCH-CAH 2 3 4 5

1

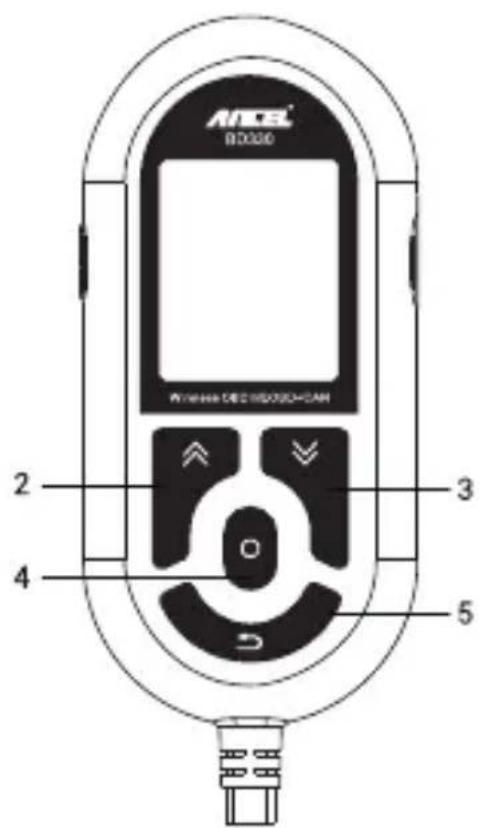

BOUTON 1 INTERRUPTEUR

2-BOUTON HAUT - Faites défiler vers le haut élément par élément dans un menu.
3-BOUTON BAS - Faites défiler vers le bas élément par élément dans un menu.
4-BOUTON ENTRÉE - Confirmez une sélection (ou une action) dans un menu.
5-BOUTON SORTIE - Annuler une sélection (ou une action) d'un menu ou revenir au menu précédent.

5. Étapes du véhicule connecté aux appareils:

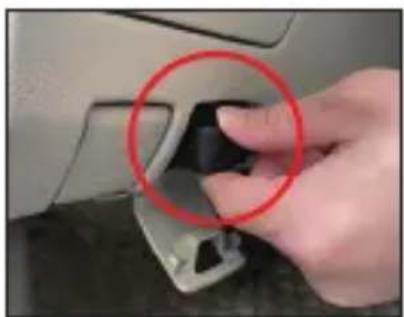

a. Trouvez le connecteur de liaison de données (DLC) à 16 broches du véhicule.

STREET LIEST

b. Démarrez le véhicule.

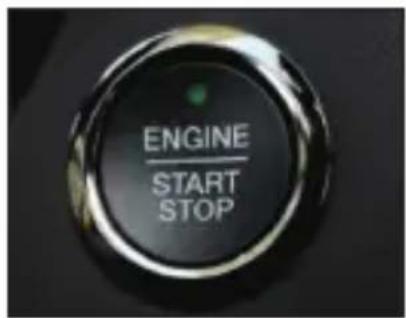

ENGINE START STOP

ON START

c. Branchez le produit sur l'interface OBDII du véhicule.

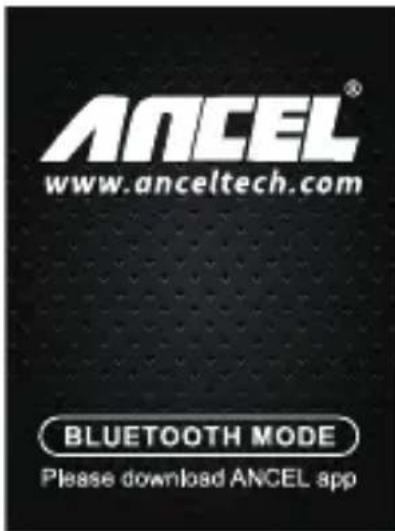

d. Dès que l'appareil est connecté au véhicule, il est en mode Bluetooth et vous pouvez télécharger l'application ANCEL.

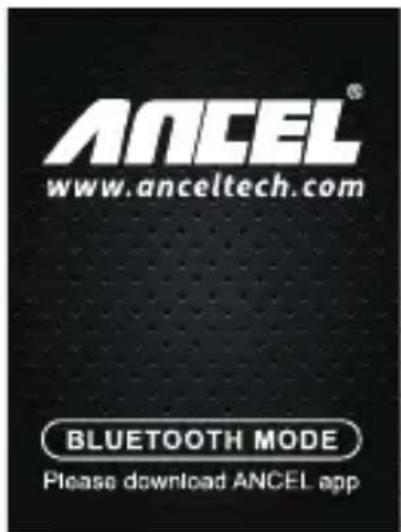

ANCEL® www.anceltech.com BLUETOOTH MODE Please download ANCEL app

6. Téléchargez l'application pour connecter l'appareil

Pour le mode Bluetooth (Connectez-vous à l'application mobile pour le diagnostic) : Scannez le code QR ci-dessous pour télécharger le logiciel pour Android et iOS.

1) IOS peut être téléchargé depuis l'APP Store en recherchant le mot-clé « ANCEL ».
2)Android peut être téléchargé depuis Google Play en recherchant le mot-clé « ANCEL ».

Remarque : Ce produit prend uniquement en charge la connexion à l'application ANCEL et n'est compatible avec aucune autre application.

6.1 Connexion Bluetooth pour les appareils iOS

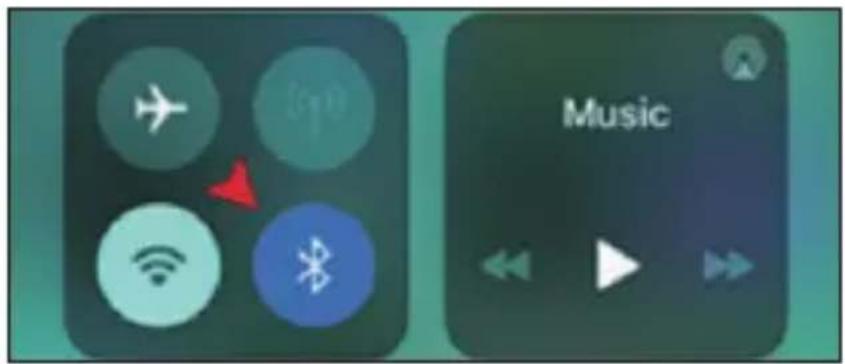

1) Activez Bluetooth sur votre téléphone.

Activez manuellement la fonction Bluetooth du téléphone. Pour les téléphones équipés d'iOS 13 et versions ultérieures, veuillez activer Bluetooth dans les paramètres de confidentialité du système.

2) Ouvrez l'application « ANCEL » et assurez-vous que l'appareil portable est en mode Bluetooth lorsqu'il se connecte à l'application.

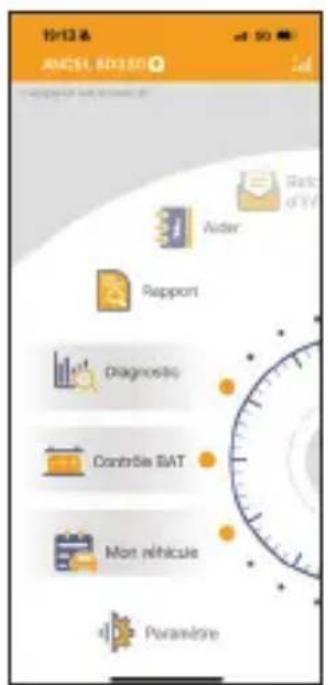

19/13 & ANCYEL R0350 Rat of IT Nider Report Diagnostic Contrôle BAT Mon eth molecule Paramètre

ANCEL® www.anceltech.com BLUETOOTH MODE Please download ANCEL app

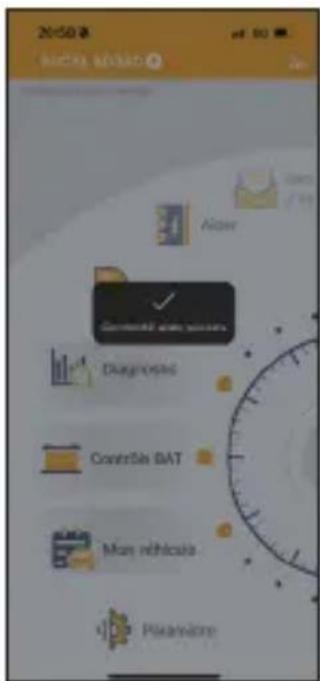

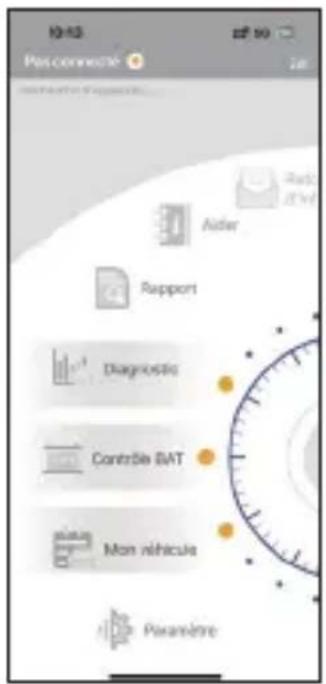

3) L'application se connectera automatiquement à l'appareil. Pendant le processus de connexion, assurez-vous qu'aucun autre téléphone n'est connecté à l'appareil. Lorsque le message « Connecté avec succès » s'affiche, le produit peut être utilisé normalement.

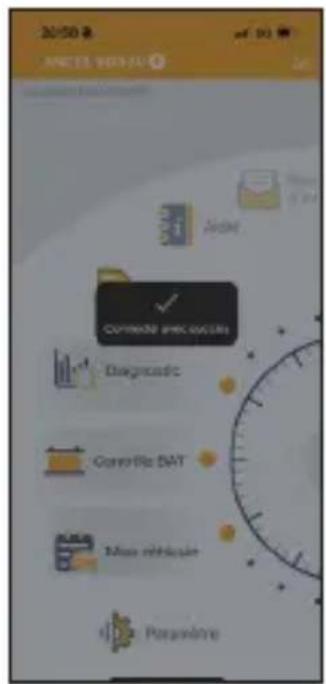

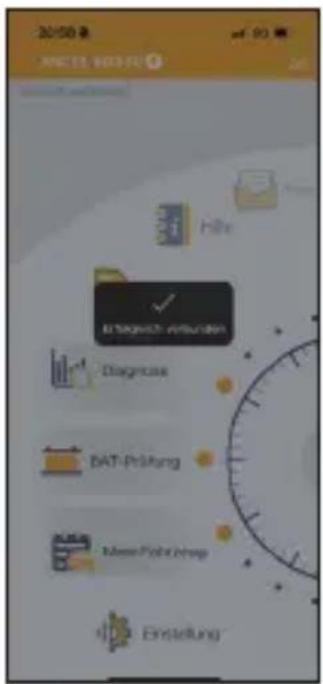

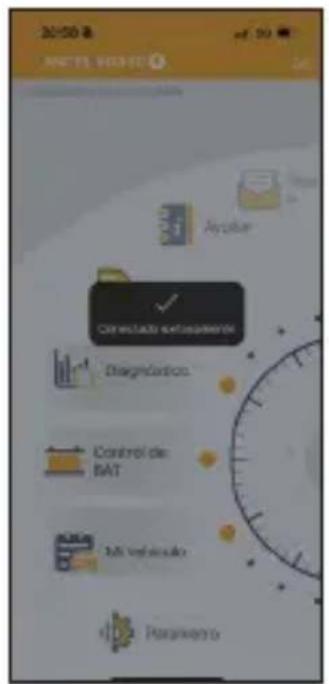

10:45 Passconnecté Rider Ravi Ravi Rapport Diagnostic Controle BAT Mon vihicule Paramière

20:50 ANESUS VENTUS CURRENT SPECIFICATIONS Diagnostic Convertible DAT Miss rehh:mm Paradémie

6.2 Connexion Bluetooth pour les appareils Android

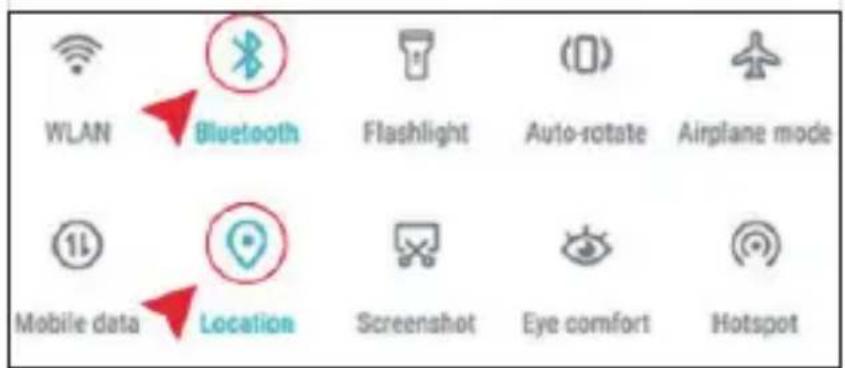

1) Activez manuellement les fonctions Bluetooth et de localisation du téléphone.

WLAN Bluetooth Flashlight Auto-rotate Airplane mode Mobile data Location Screenshot Eye comfort Hotspot

2) Ouvrez l'application « ANCEL » et assurez-vous que l'appareil portable est en mode Bluetooth lorsqu'il se connecte à l'application.

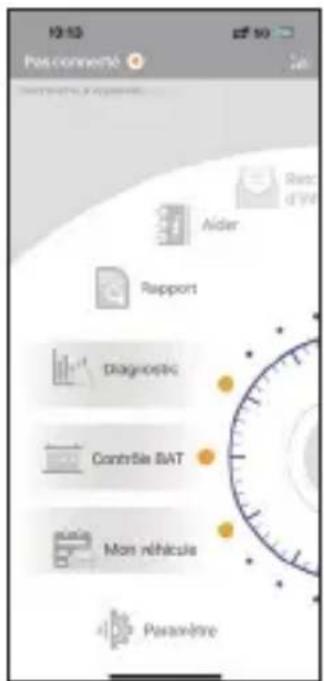

10:12 & MANCEL ADDIÉ Adder Report Report Diagnóstico Controle BAT Non révulsé Paramètre

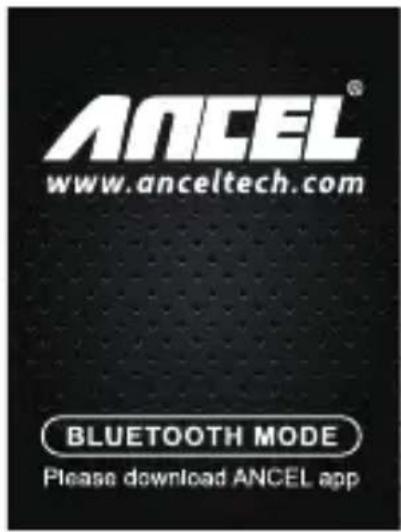

ANCEL® www.anceltech.com BLUETOOTH MODE Please download ANCEL app

3) L'application se connectera automatiquement à l'appareil. Pendant le processus de connexion, assurez-vous qu'aucun autre téléphone n'est connecté à l'appareil. Lorsque le message « Connecté avec succès » s'affiche, le produit peut être utilisé normalement.

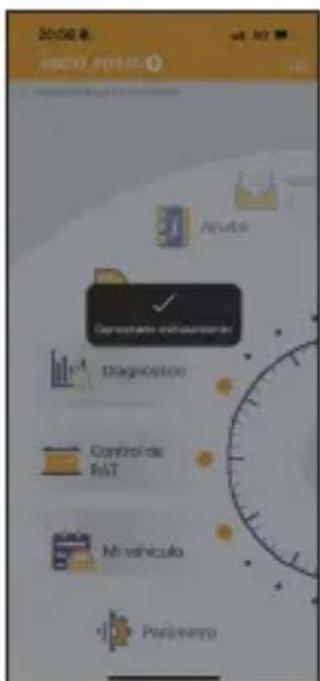

Pass connecté Rider Report Diagnostic Controle BAT Mon réhéticule Paramètre

7. Fonction OBDII + pour la fonction BMW (définir le mode Bluetooth)

Fonction OBDII	Pour la fonction BMW
	Fonction basique	Fonction spéciale
Code d'anomalie (lire et effacer), Flux de données, Arrêt sur image, capteurs 02, Test de surveillance embarquée, Informations sur le véhicule, Préparation I/M, Système EVAP.	Information, Codes défauts (lire et effacer), Flux de données.	Réinitialisation du service, Remplacement des plaquettes de frein, apprentissage de l'accélérateur (ETC Reset). Gestion de la batterie (réinitialisation BMS).

7.1 Fonction OBDII (mode Bluetooth)

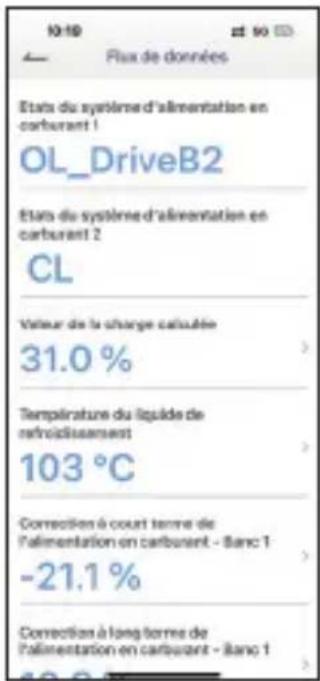

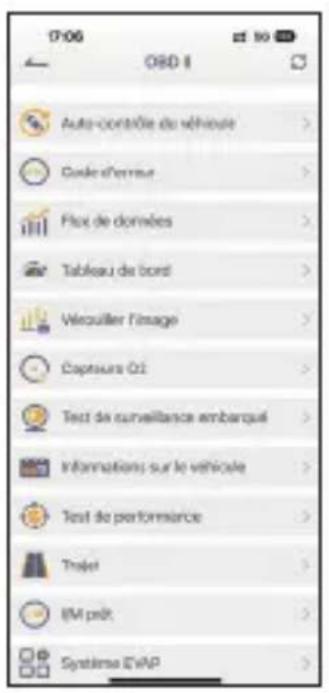

Le produit dispose des fonctions OBDII suivantes : Code d'anomalie, flux de données, arrêt sur image, capteurs O2, test de surveillance embarqué, informations sur le véhicule, préparation I/M, système EVAP.

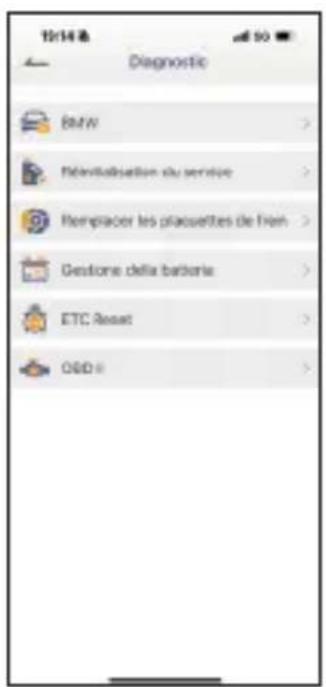

10:14 AM Diagnostic BMW Réinitialisation ou service Rempracer les plaquettes de France Gestione della batteria ETC Asset O&D

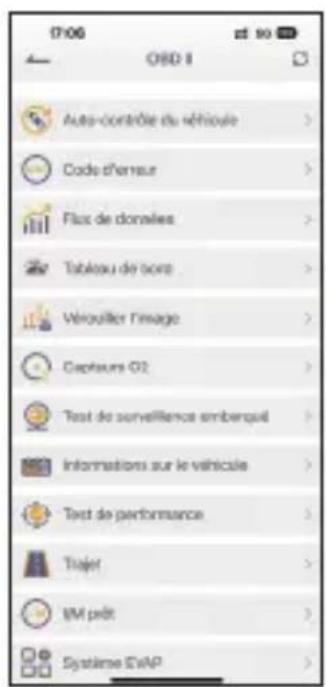

07:06 OBD II Auto-contrôle du réhicule > Code d'enseur > Flux de données > Tableau de boire > Vérouiller l'image > Capteurs O2 > Test de surveillance emberquil > Informations sur le véhicule > Test de performance > Trajet > VM pét Système D'AVP >

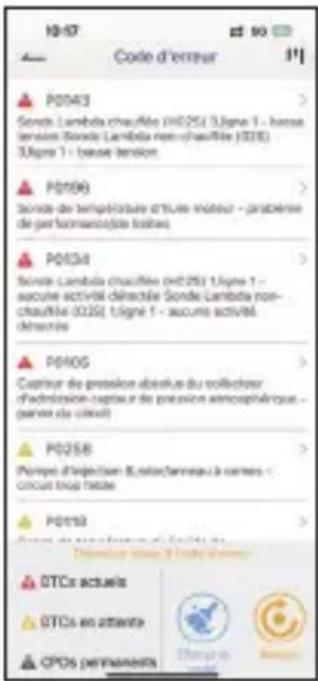

10-17 Code d'erreur P0043 Sonde Lambda chauffée (H251) 3 ligne 1 - basse tension Sonde Lambda non-chauffée (Q36) 3 ligne 1 - basse tension P0196 Sonde de température d'aille moteur - protérence de performance de loises P033d Sonde Lambda chauffée (H25) 3 ligne 1 - aucune activité détractée Sonde Lambda non-chauffée (Q36) 3 ligne 1 - aucune activité détractée P0405 Capteur de pressor absolue du collecteur d'administration capita de pressor atmosphérique - parne du clouet P0258 Pourre d'exposition E, ette(fervaux) à carles - circuit trois études P052 Pour le transverse de la Loise de la Loise Dévelopme note : C code d'œuvre OTCs actuels OTCs en attante OPDs permanents

10:10 Flux de données Etats du système d'alimentation en carburant 1 OL_DriveB2 Etats du système d'alimentation en carburant 2 CL Valeur de la change calculée 31.0 % Température du liquide de refroidissement 103 °C Correction à court terme de l'alimentation en carburant - Banc 1 -21.1 % Correction à long terme de l'alimentation en carburant - Banc 1

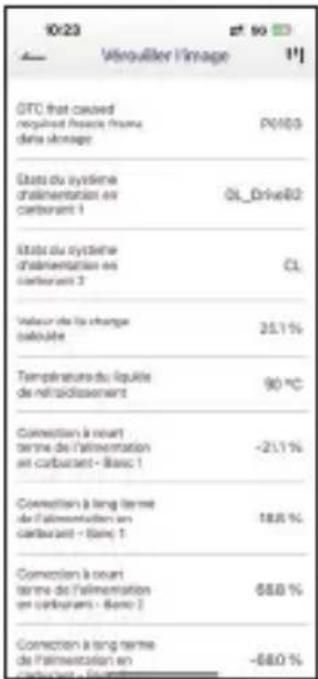

10/23 at 90 °C Mérouiller l'image 111 GTC that caused réconstéré financiers en dette stresse P0100 Etats du système d'alimentation en carburant 1 CL_Drive82 Etats du système d'alimentation en carburant 2 CL Valeur de la change calculée 25,1 % Température du liquite de rétroécissement 90 °C Correction à court terme de l'alimentation en carburant - Basic 1 -21,1 % Correction à long terme de l'alimentation en carburant - Basic 1 18,6 % Correction à court terme de l'alimentation en carburant - Basic 2 68,0 % Correction à long terme de l'alimentation en carburant - Basic 3 -68,0 %

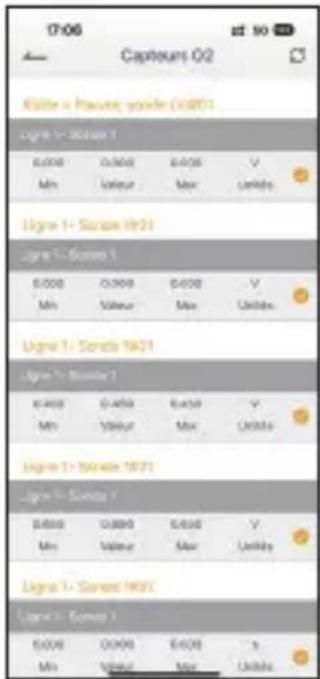

17:06 at 50 Capteurs 02 Risée = Pauvay, sonde (1981) Ligne 1 - Suisse 1 6.000 Mn Ligne 1 - Suisse 1931 Ligne 1 - Suisse 1 6.000 Mn Ligne 1 - Suisse 1931 Ligne 1 - Suisse 1 Suisse Mn Ligne 1 - Suisse 1971 Ligne 1 - Suisse 1 6.000 Mn Ligne 1 - Suisse 1931 Ligne 1 - Suisse 1 6.000 Mn Ligne 1 - Suisse 1931 s

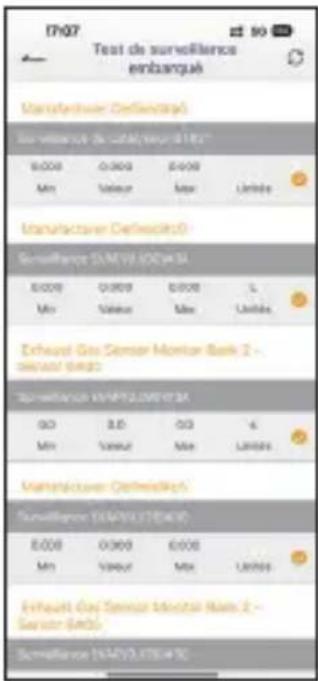

17H07 Test de surveillance embarrué Manufacturer Definition 6.000 0.000 0.000 Min Value Max Limités Manufacturer Definition Scanffaire SIMV9.000434 6.000 0.000 0.000 L Min Value Max Limités Exhaust Gas Sensor Monitor Bank 2 - Svcsat/5.8423 Scanffaire SIMV9.000434 GO 3.0 GO 6 Min Value Max Limités Manufacturer Detection Scanffaire SIMV9.000434 6.000 0.000 6.000 Min Value Max Limités Exhaust Gas Sensor Monitor Bank 2 - Svcsat/5.8423 Scanffaire SIMV9.000434

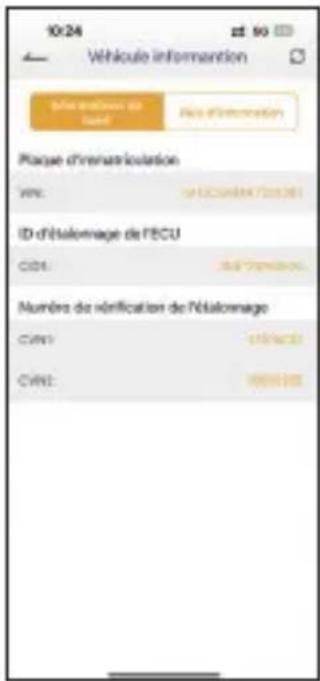

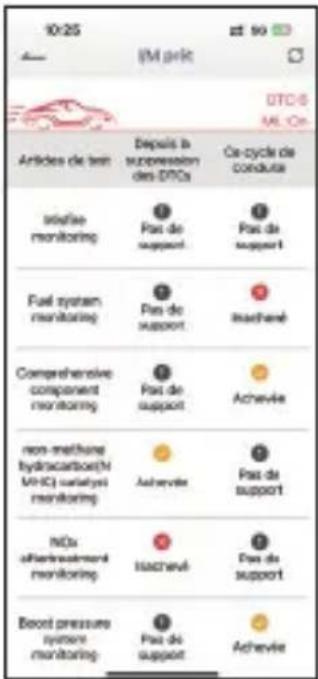

10:24 Véhicule information Information de Land Pass d'information Place d'renalisation VIN: M-10000000 (2013) ID d'Etalonnage de l'ECU CID: All Options Numéro de vérification de Nélalonnage CIN: 169454 CIN: 169454

17:07 Système EVAP Text de fuite du système evaporatif STV y/o des conditions de nuit: Sous Compt Dejou

Remarque: Concernant les fonctions de test du moniteur embarqué et de test EVAP (test de composants), ces deux fonctions sont soumises au test en cours. Si le véhicule testé prend en charge ces deux fonctions, le logiciel du produit s'affichera, sinon elles ne s'afficheront pas.

Le produit a les fonctions supplémentaires suivantes :

Auto-vérification et tableau de bord du véhicule, test de performances, fonctions de déclenchement.

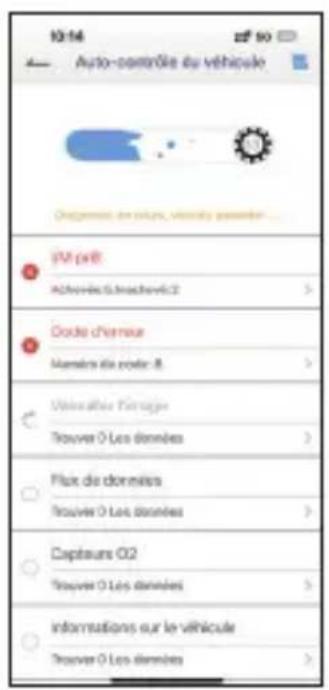

07:06 OSD 1 Auto-contrôle de vêhouse > Code d'errus Flux de données > Tableau de bord Vérouiller l'image > Captours O2 Test de surveillance embarqué > Informations sur le véhicule > Test de performance > Trajet IM pelt > Système D'AP >

10:14 Auto-controlled du véhicule Organisme en route, velocity parameter... #P ref: ADAC-HEE 6.8machevi.C2 > Code d'année Numéro de route - B > Utilécatique l'entrege Trouver O Les données > Flux de données Trouver O Les données > Captaure O2 Trouver O Les données > Informations sur le véhicule Trouver O Les données >

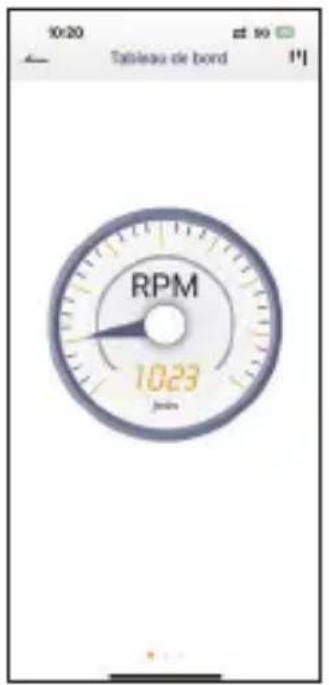

10:20 Tableau de bord RPM 1023 Jenin

Test de performance Accident Prefs Distance Lan forces dev disc masses pour la visuaill, resulted before after last d'au securité de la certification Km/h 103 km/h RPM 1023 /min - 00.00000 Delout Player: 2024/06/24 Voyce du vPotsie - 0 - 00 km/h

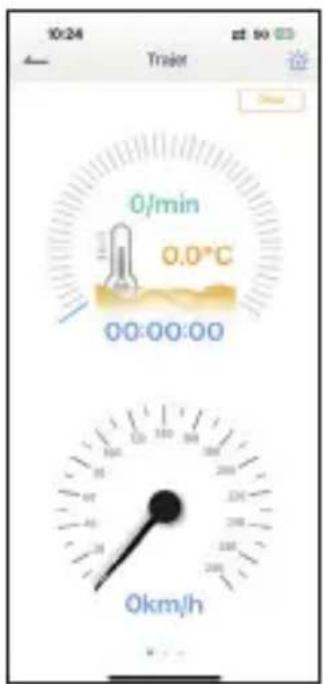

10:24 Trajor 0/min 0.0°C 00:00:00 Okm/h

7.2 Pour la fonction BMW (mode Bluetooth)

7.2.1 Les fonctions de base: Informations et codes d'erreur, flux de données.

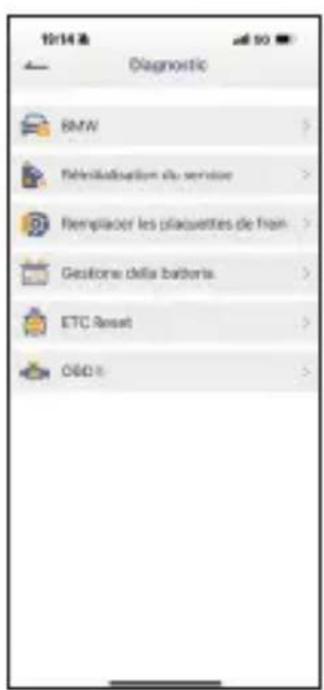

10:14 Diagnostic BMW > Remplacer les plaquettes de finan > Gestione della batteries > ETC Reset > O&O

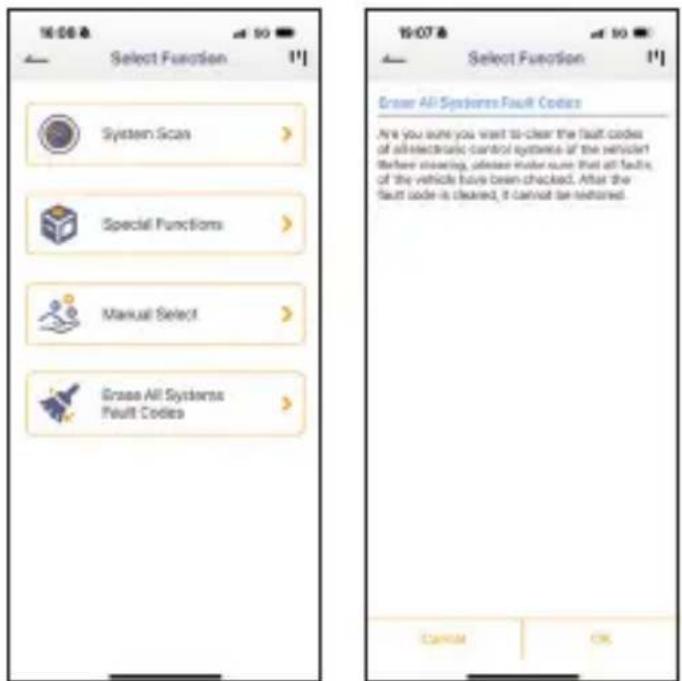

Effacez tous les codes d'erreur du système : Le nombre de systèmes de commande électrique des véhicules BMW est relativement important et les modèles après 2003 prennent en charge la fonction d'effacement de code à un bouton pour effacer toutes les erreurs du système.

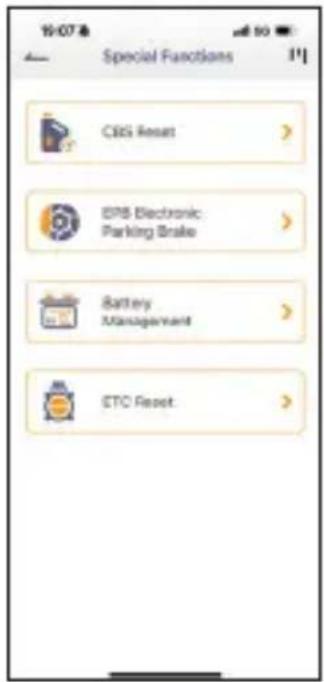

7.2.2 Fonction spéciale: Réinitialisation du service et remplacement des plaquettes de frein, apprentissage de l'accélérateur(réinitialisation ETC). a. Réinitialisation du service

Remarque : Le pourcentage de disponibilité est la valeur d'usure pour l'étendue des travaux de maintenance. Lors de la réinitialisation, la disponibilité est fixée à 100 %. Pour une disponibilité de 0 %, la mesure de maintenance doit être effectuée. Une disponibilité de plus de 100 % du liquide de frein est le résultat du premier remplissage en usine.

b. Remplacement des plaquettes de frein Remarque : Relâchez d'abord le frein à main électronique, n'appuyez pas sur le frein, puis exécutez la fonction. Si cela ne fonctionne pas, veuillez consulter la fonction d'aide.

15:09:0 Select Menu DISC Dynamic Stability Control > EVF Parking Brake >

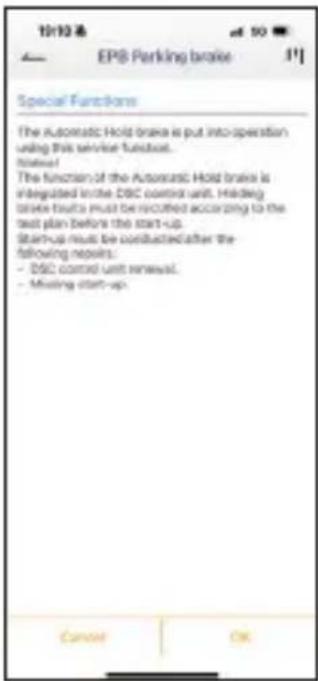

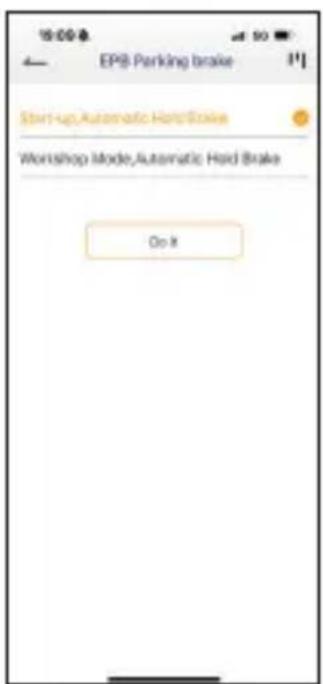

15:00 EPB Parking brake Start-up,Automatic Hold Brake Workshop Mode,Automatic Hold Brake Do it

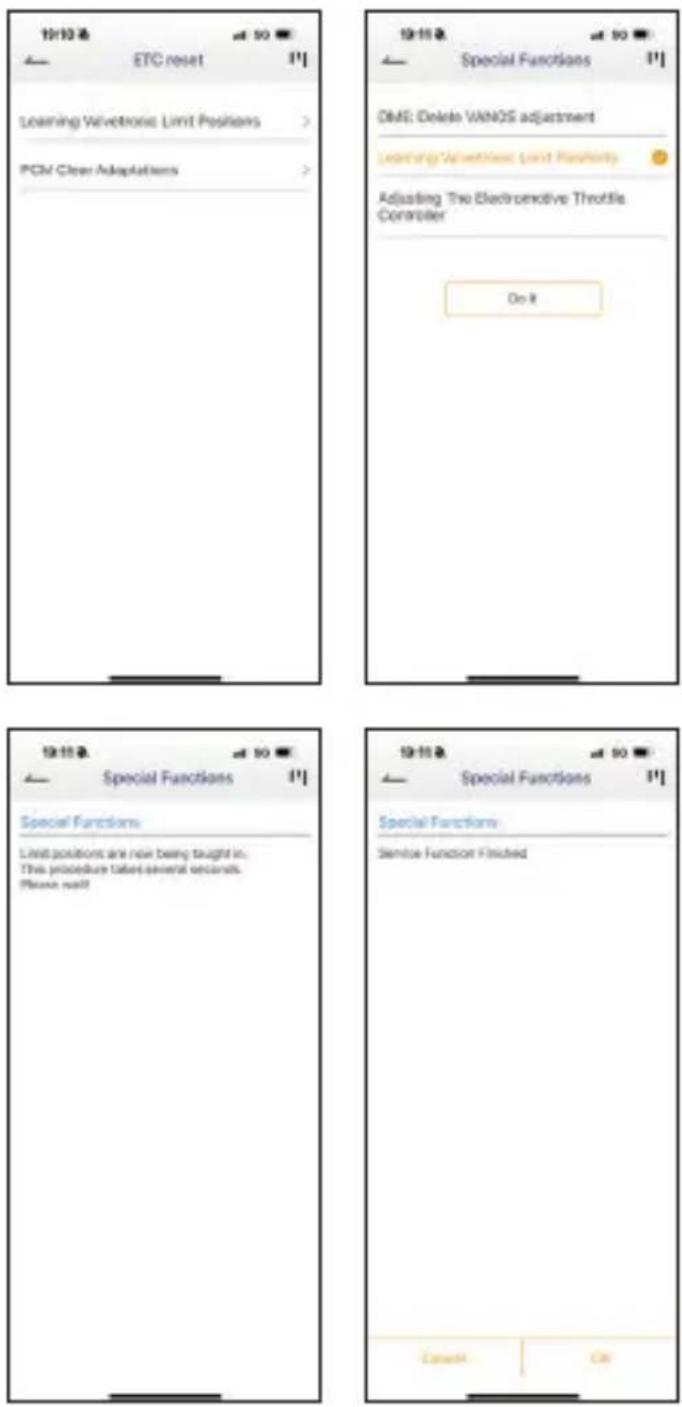

c. Apprentissage des gaz (réinitialisation ETC)

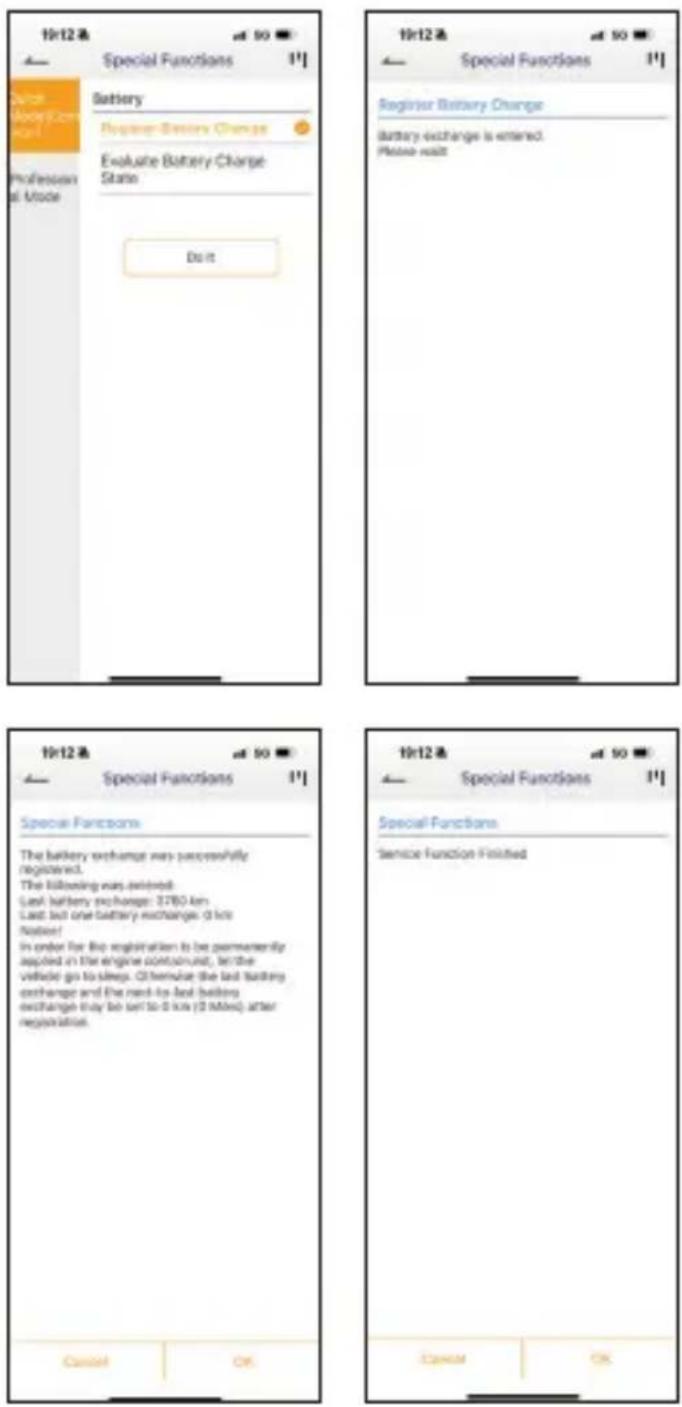

d.Gestion de la batterie (réinitialisation BMS) Ces châssis ne nécessitent pas d'enregistrement de la batterie, châssis comme suit :

E46\E39\E38\E83\E53\E36\E85\E86\MINR52\R53\R50 (le véhicule ne nécessite aucune opération pour remplacer directement la batterie).

Remarque : Pour exécuter cette fonction, veuillez allumer l'instrument et ne pas démarrer le moteur, sinon l'exécution échouera.

Remarque : les caractéristiques particulières de chaque modèle sont différentes, veuillez en fonction du fonctionnement réel.

8. Fonction OBDII + Pour la fonction BMW (Définir le mode portable)

Fonction OBDII	Pour la fonction BMW
	Fonction basique	Fonction spéciale
Lire les codes, effacer les codes, Préparation I/M, Flux de données, Test du système EVAP, Informations sur le véhicule.	Information, Lire et effacer les codes, Flux de données.	Non

8.1 Fonction OBDII (mode portable)

a. Branchez le produit sur l'interface OBDII du véhicule.

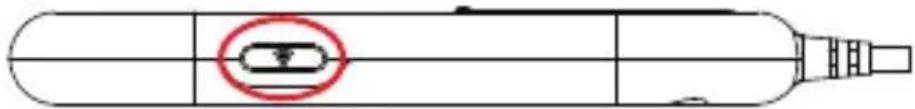

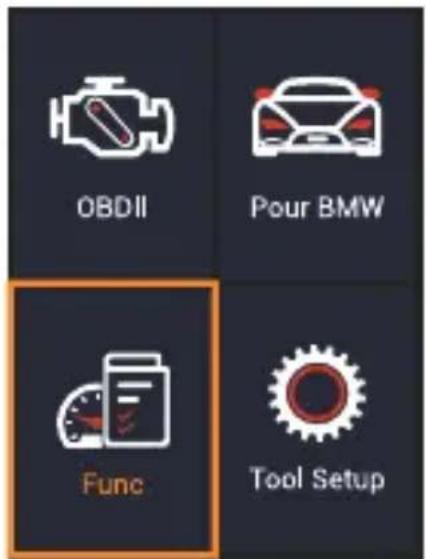

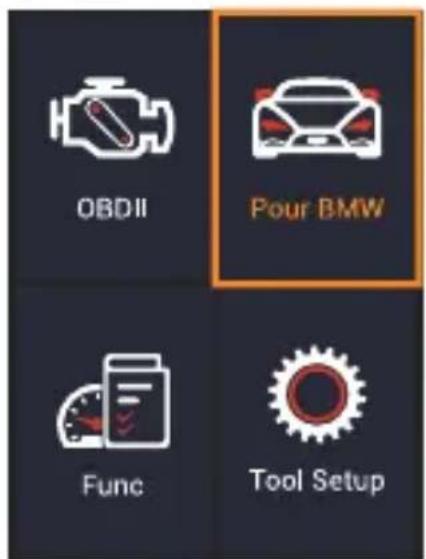

b. Appuyez sur le bouton de réveil Bluetooth pour accéder au menu du mode portable.

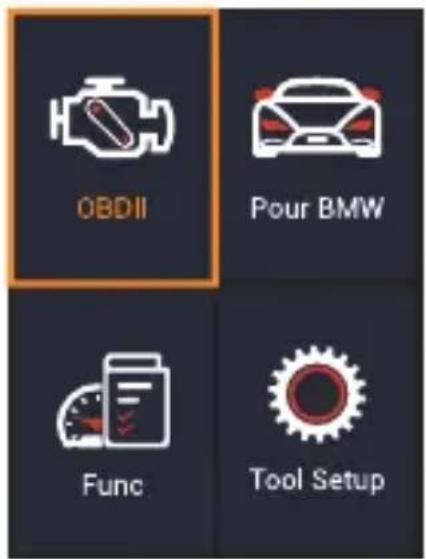

Voici les six fonctions d'OBDII, comme indiqué dans la figure:

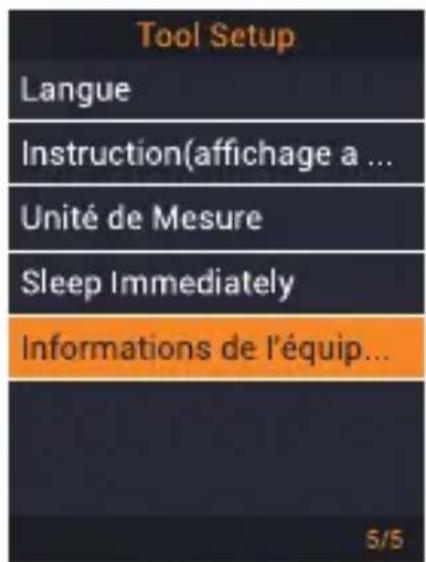

OBDII Pour BMW Func Tool Setup

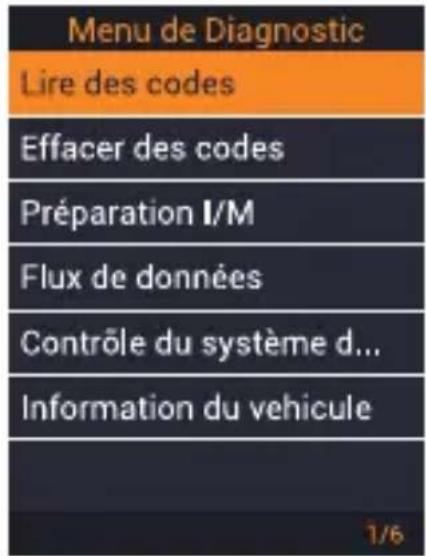

Menu de Diagnostic Lire des codes Effacer des codes Préparation I/M Flux de données Contrôle du système d... Information du véhicule 1/6

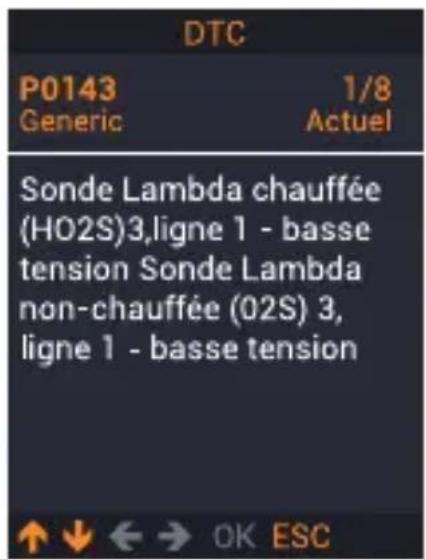

DTC P0143 1/8 Generic Actuel Sonde Lambda chauffée (HO2S)3,ligne 1 - basse tension Sonde Lambda non-chauffée (O2S) 3, ligne 1 - basse tension ↑ ↓ ← → OK ESC

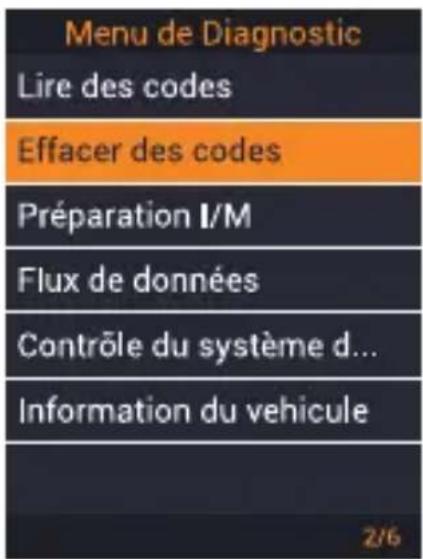

Menu de Diagnostic Lire des codes Effacer des codes Préparation I/M Flux de données Contrôle du système d... Information du vehicule 2/6

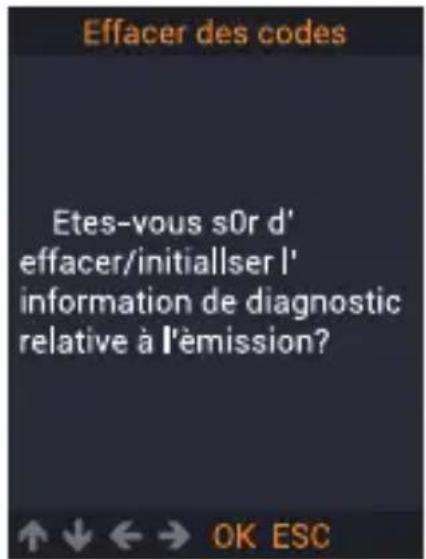

Effacer des codes Etes-vous s0r d' effacer/initialiser l' information de diagnostic relative à l'émission? ↑ ↓ ← → OK ESC

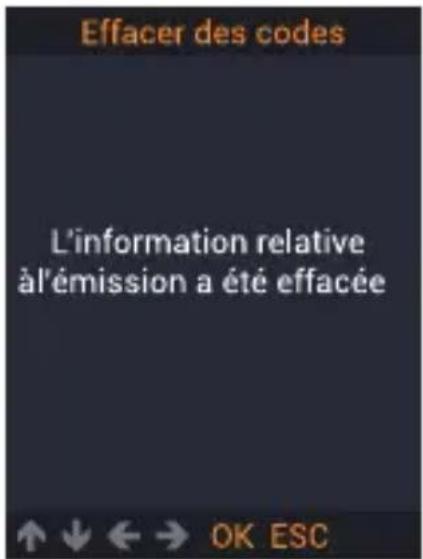

Effacer des codes L'information relative àl'émission a été effacée

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système d...

Information du vehicule

3/6

Préparation I/M
Surveillance des rates d'allumage	N/A
Moniteur du système de carburant	N/A
Surveillance du composant global	N/A
Moniteur de catalyseur NMHC	OK
Moniteur de post-traitement des NOX	INC
1-5/9

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système d...

Information du vehicule

4/6

Datastream
Etats du système d'alimentation en carburant 1	OL_Drive
Etats du système d'alimentation en carburant 2	CL
Valeur de la charge calculee	24.7%
Température du liquide de refroidissement	7°C
Correction à court terme de l'alimentation en	-21.1%
1-5/9

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système d...

Information du vehicule

5/6

trôle du système de purg

Le contrôle de fuite du système de purge de canister est indisponible

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système d...

Information du vehicule

Information du véhicule

Numéro d'identification du véhicule (VIN):1A1JC5444R7252367

Identifications de calibration (ICD):CID1:JMB•36761500

Nombre de verifications de calibration (CVN):CVN1:4A4D422A

CVN2:33363736

↑↓←→OK ESC

8.2 Pour la fonction BMW (mode portable)

Le menu prend en charge le protocole du véhicule BMW et peut prendre en charge les trois fonctions de base suivantes : informations sur la version, lire les codes d'erreur et effacer les codes d'erreur.

OBDII Pour BMW Func Tool Setup

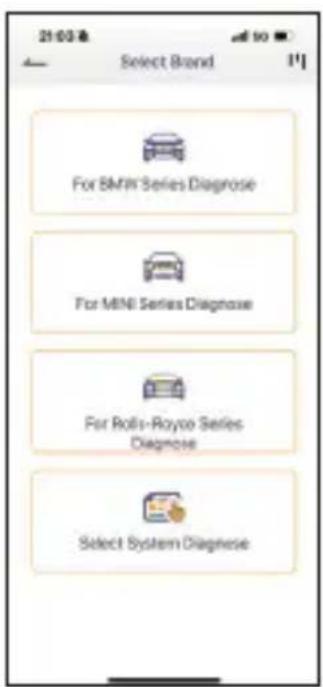

Sélection une marque

Dernier Raccourci Test

For BMW Series Diagn...

For MINI Series Diagn...

For Rolls-Royce Series...

Sélectionner le Systèm...

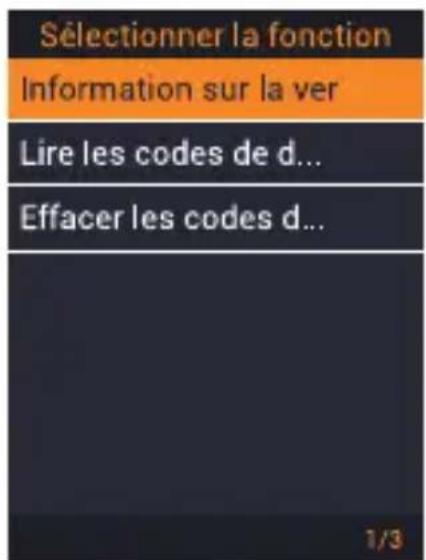

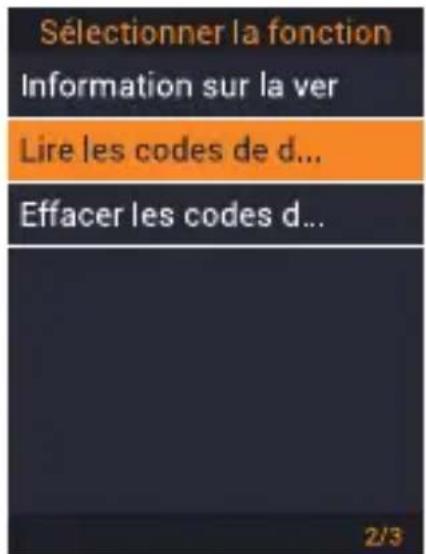

Sélectionner la fonction Analyse du véhicule Sélection du système 1/2

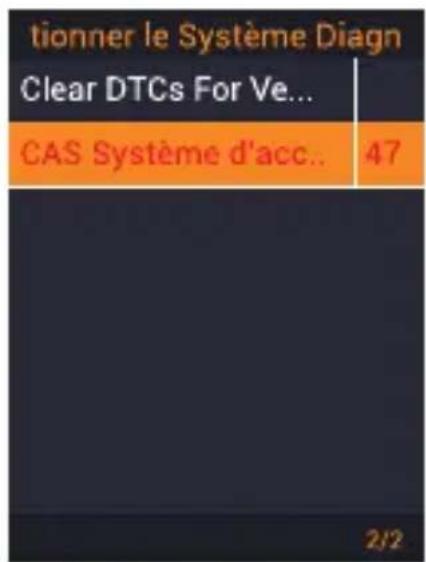

tionner le Système Diagn Clear DTCs For Ve... CAS Système d'acc.. 47 2/2

Sélectionner la fonction Information sur la ver Lire les codes de d... Effacer les codes d... 1/3

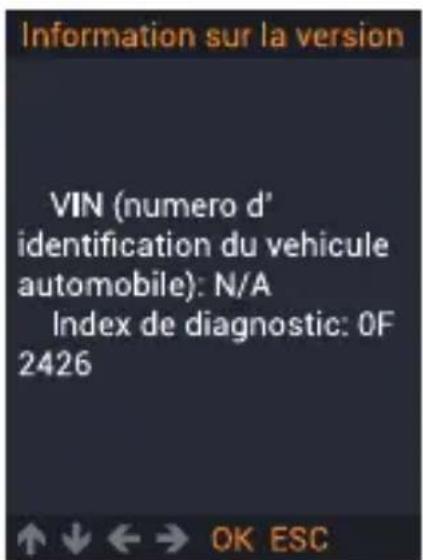

Information sur la version VIN (numero d' identification du vehicule automobile): N/A Index de diagnostic: OF 2426 ↑ ↓ ← → OK ESC

Sélectionner la fonction Information sur la ver Lire les codes de d... Effacer les codes d... 2/3

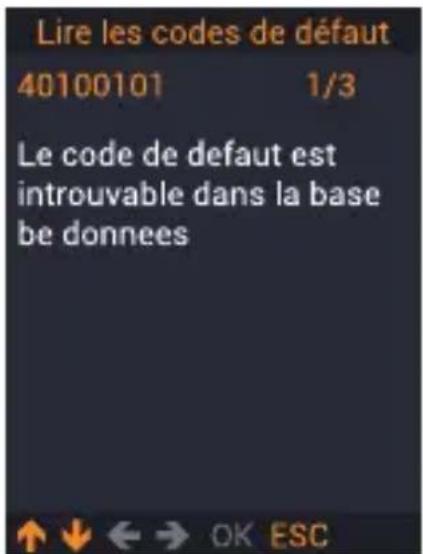

Lire les codes de défaut 40100101 1/3 Le code de défaut est introuvable dans la base be donnees

Sélectionner la fonction Information sur la ver Lire les codes de d... Effacer les codes d... 3/3

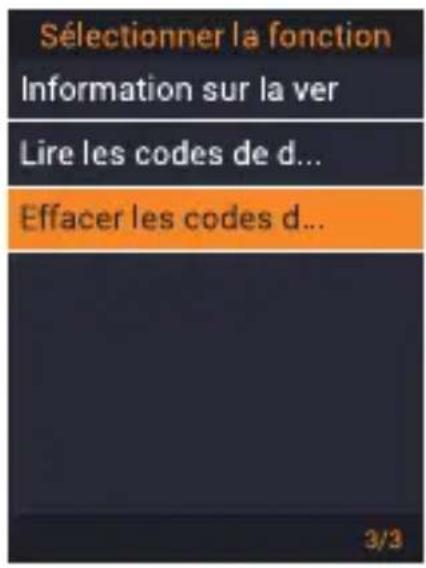

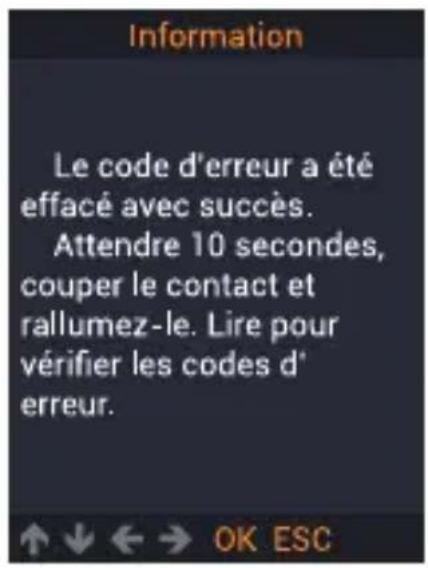

Information Le code d'erreur a été effacé avec succès. Attendre 10 secondes, couper le contact et rallumez-le. Lire pour vérifier les codes d' erreur.

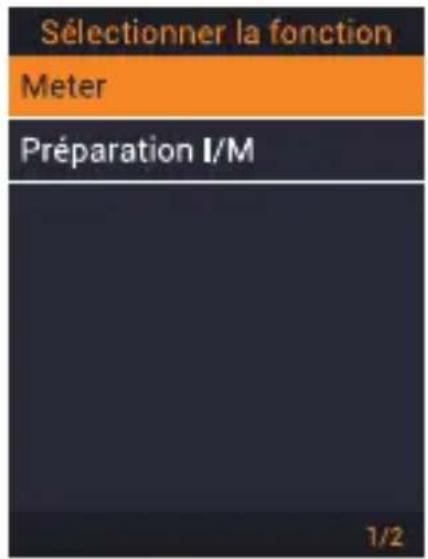

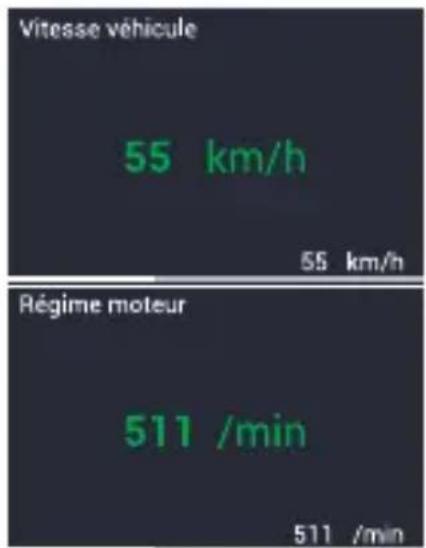

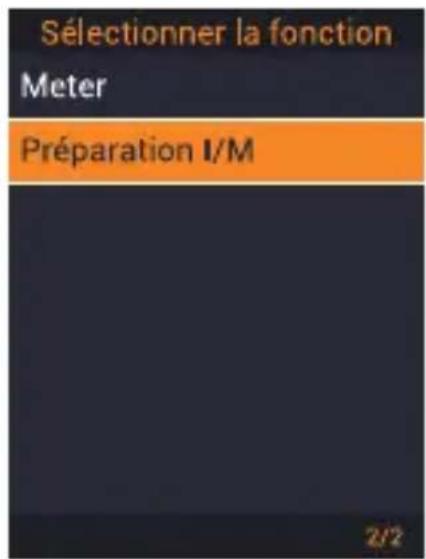

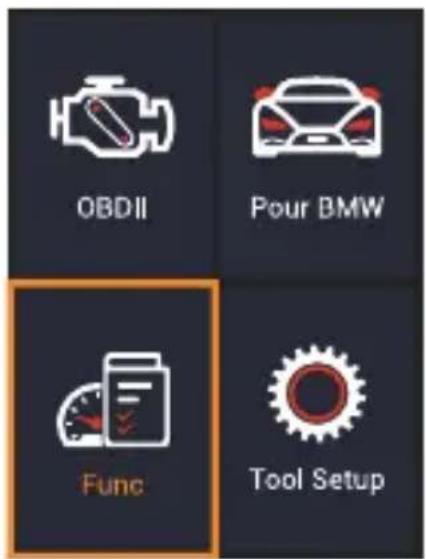

Le menu [Func] prend en charge deux fonctions: compteur et préparation I/M de la fonction OBDII. Le compteur lit le flux de données principal du système moteur, comme le montre la figure:

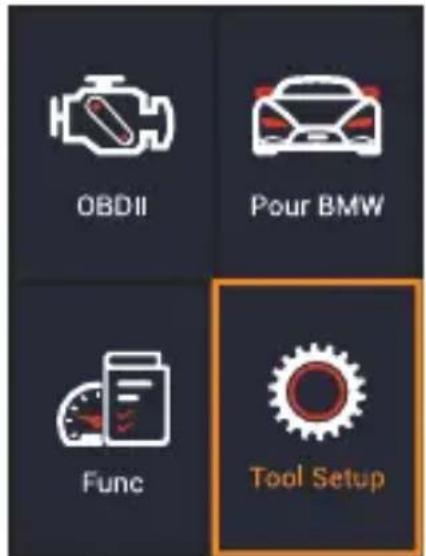

OBDII Pour BMW Func Tool Setup

Sélectionner la fonction Meter Préparation I/M 1/2

Vitesse véhicule 55 km/h 55 km/h Régime moteur 511 /min 511 /min

Fonction de préparation I/M, comme indiqué dans la figure:

OBDII Pour BMW Func Tool Setup

Sélectionner la fonction Meter Préparation I/M 2/2

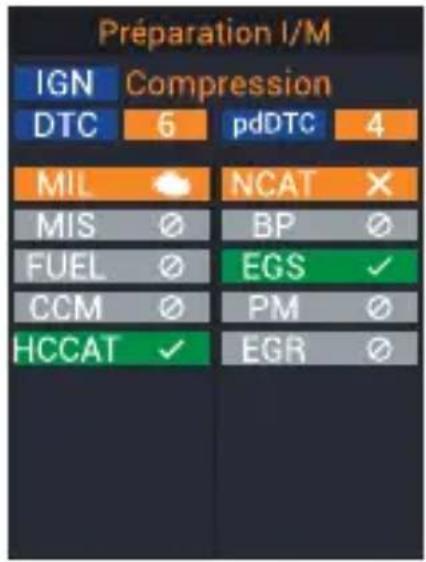

Préparation I/M IGN Compression DTC 6 pDTC 4 MIL NCAT MIS Ø BP Ø FUEL Ø EGS ✓ CCM Ø PM Ø HCCAT ✓ EGR Ø

[Tool Setup]:

Le menu de configuration comporte les fonctions : Langue, Instructions (affichage au démarrage), unité de mesure, mise en veille immédiate, menu Informations sur l'appareil.

OBDII Pour BMW Func Tool Setup

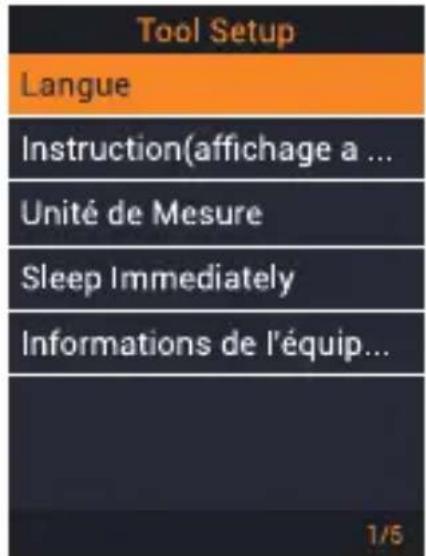

Tool Setup Langue Instruction(affichage a ... Unité de Mesure Sleep Immediately Informations de l'équip... 1/5

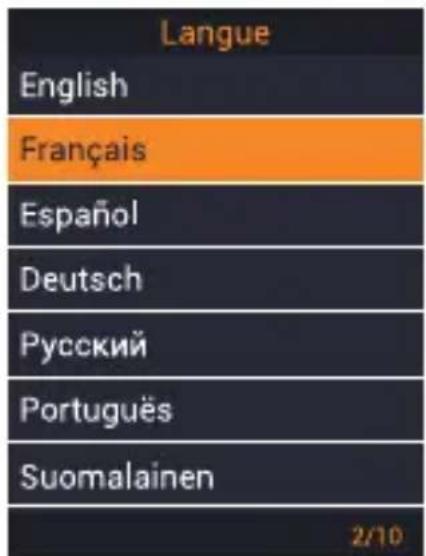

Langue English Français Español Deutsch Русский Portuguës Suomalainen 2/10

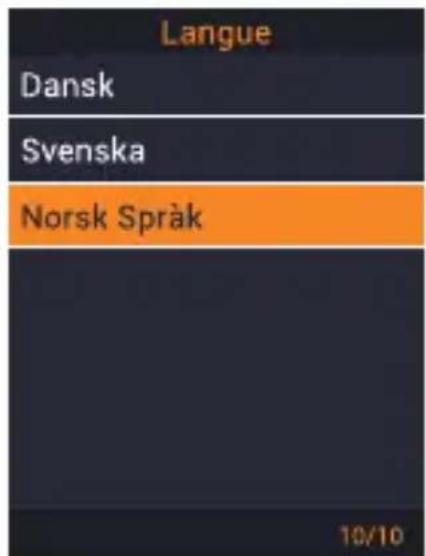

Langue Dansk Svenska Norsk Språk 10/10

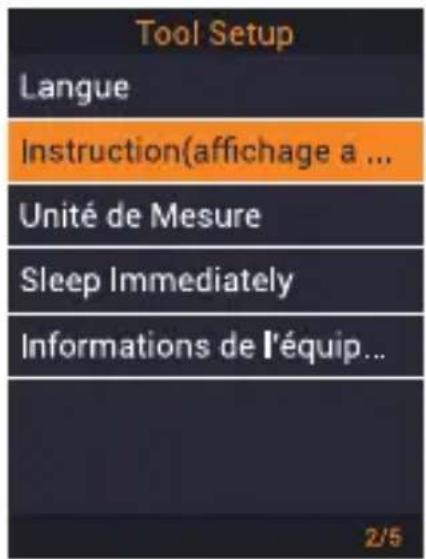

Tool Setup Langue Instruction(affichage a ... Unité de Mesure Sleep Immediately Informations de l'équip... 2/5

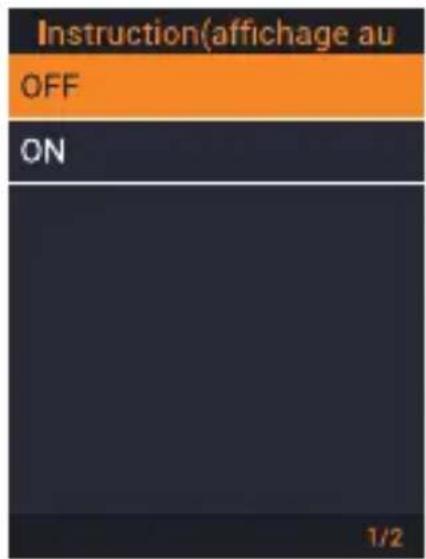

Instruction(affichage au OFF ON 1/2

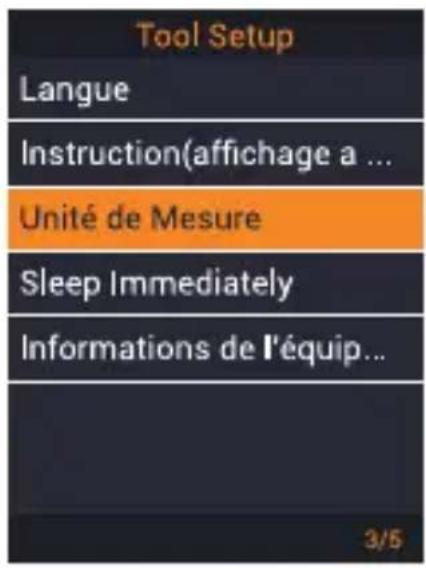

Tool Setup Langue Instruction(affichage a ... Unité de Mesure Sleep Immediately Informations de l'équip... 3/5

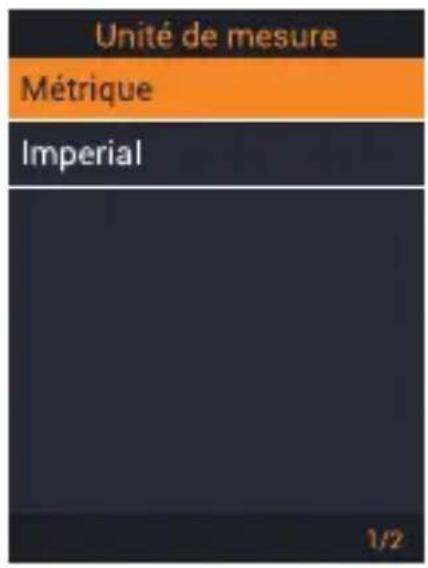

Unité de mesure Métrique Imperial 1/2

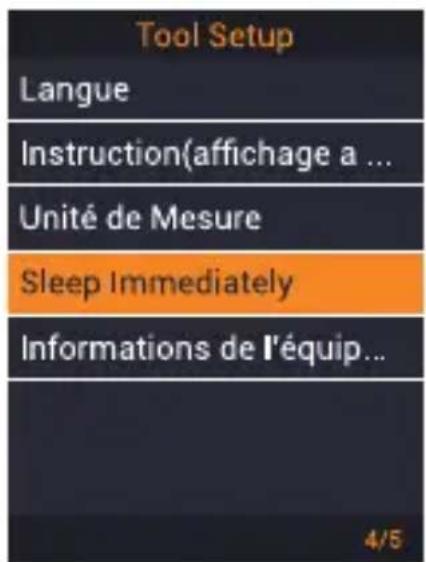

Tool Setup Langue Instruction(affichage a ... Unité de Mesure Sleep Immediately Informations de l'équip... 4/5

Tool Setup Langue Instruction(affichage a ... Unité de Mesure Sleep Immediately Informations de l'équip... 5/5

Informations de l'équipe... Version de logiciel: 02.15.000 Version de bibliothèque: 01.73.000 Numéro de série: ANCEL97419900546672 ↑↓←→ OK ESC

9.Mise à jour

1) Téléchargez le logiciel de mise à jour sur le site Web: www.anceltech.com et décompressez le fichier.
2) Connectez l'appareil à l'ordinateur avec un câble USB.
3) Les mises à jour logicielles prennent uniquement en charge les systèmes Windows: 7/8/10/11. Sous Windows 7, le pilote doit d'abord être installé. Sous Windows 8/10/11, aucun pilote n'est requis et le logiciel de mise à niveau peut être exécuté directement.

Note: Les ordinateurs Windows XP et MacBook ne sont pas pris en charge.

10.garantie

1) Cette garantie est limitée à la personne qui a acheté les produits ANCEL.
2) Les produits ANCEL sont garantis contre les défauts de matériaux et de fabrication pendant une période d'un an (12 mois) à compter de la date d'expédition à l'utilisateur.

Warenzeichen

10:45 Passconnecté Rout d'Ort Router Rapport Diagnosis Controle BAT Mon réhicule Paramètre

20:50 ANSIET 80349 File Einstellung - Anniken Diagnosis BAT-Praktung Name-Potograph Einstellung

10:43 Pass connecté Ratios d'Inf Autier Rapport Diagnostic Controle BAT Mon réhicule Paramètre

10:45 Parcomètre Autier Retrieur Rapport Diagnoses Contrôle BAT Mon réhiscule Paramètre

20150 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A# 1 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A## 30 A##
