MODE D'EMPLOI KD80178DN Atag
Notice d'utilisation
combiné réfrigérateur-congélateur intégrable, porte fixe
NL
DE
EN
FR
1.1 Description de l'appareil et de son équipement..... 31
1.2 Domaine d'application de l'appareil.... 31
1.3 Conformité.... 32
1.5 Base de données EPREL.... 32
1.6 Économiser de l'énergie.... 32
2 Consignes de sécurité générales.... 32
3 Eléments de commande et d'affichage.... 34
3.1 Éléments de commande et de contrôle.... 34
3.2 Affichage de la température.... 34
4 Mise en service.... 34
4.1 Activer l'appareil.... 34
5 Commande.... 34
5.1 Verrouillage enfants.... 34
5.2 Alarme de porte.... 35
5.3 Alarme de température.... 35
5.4 Réfrigérateur 35
5.5 Compartiment congélateur.... 37
6 Entretien.... 38
6.1 Dégivrer avec le mode NoFrost.... 38
6.2 Nettoyage de l'appareil.... 38
6.3 S.A.V. 39
7 Dysfonctionnements.... 39
8 Mise hors service.... 40
8.1 Arrêt de l'appareil.... 40
8.2 Mise hors service.... 40
9 Eliminer l'appareil.... 40
Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.
Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.
Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*).
Les instructions de manipulation sont indiqués par un ▶, les résultats de manipulation par un ▷

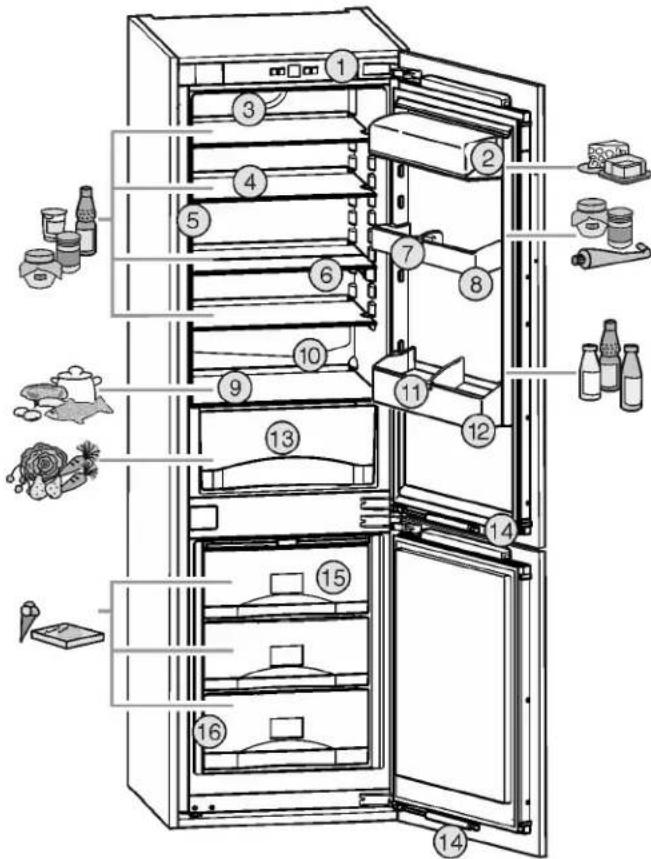

1.1 Description de l'appareil et de son équipement
(1) Éléments de commande et de contrôle
(2) Compartiment beurre et fromage
(3) Ventilateur
(4) Tablette de rangement
(5) Éclairage intérieur LED

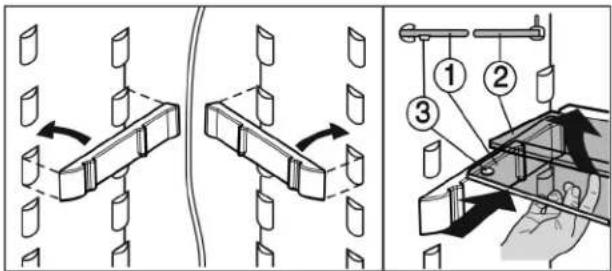

(6) Tablette divisible
(7) Support conserves
(8) Balconnet conserves
(9) Zone la plus froide
(10) Orifice d'écoulement
(11) Range-bouteilles
(12) Porte-bouteilles

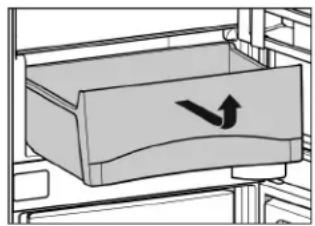

(13) Bac à légumes
(14) Amortisseur de fermeture
(15) Tiroir de congélation

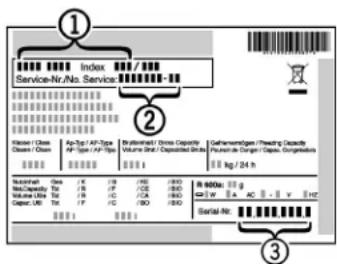

(16) Plaque signalétique
Remarque
▶ Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie.
▶ A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.
1.2 Domaine d'application de l'appareil Utilisation conforme
L'appareil est exclusivement destiné au rafraî-chissement de denrées alimentaires dans un environnement domestique ou similaire. En font partie, par exemple, l'utilisation
- dans des cuisines domestiques, des chambres d'hôtes,
- par des clients dans des maisons de campagne, des hôtels, des motels et autres structures d'accueil,
- dans la restauration et les services similaires dans le commerce de gros.
Toutes les autres utilisations sont interdites.
Utilisations incorrectes prévisibles
Les applications suivantes sont formellement interdites :
- Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs médicaux 2007/47/CE
- Utilisation dans des zones à risque d'explosion
Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.
Classes climatiques
L'appareil est conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.
Remarque
▶Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.
| Classe clima-tique | pour des températures ambiantes de |
| SN 10 °C à 32 °C | C |
| N 16 °C à 32 °C | |
| ST | 16 °C à 38 °C |
| T | 16 °C à 43 °C |
1.3 Conformité
L'étanchéité du cir cuit réfrigérant est contrôlée. L'appareil, à l'état monté, est conforme aux règlements de sécurité et directives en vigueur 2014/35/EU, 2014/30/EU, 2009/125/CE, 2011/65/EU et 2010/30/EU.
1.5 Base de données EPREL
À partir du 1er mars 2021, les informations relatives au label énergétique et aux exigences d'écoconception seront disponibles dans la base de données européenne sur l'étiquetage énergétique (EPREL). La base de données est accessible via le lien https://eprel.ec.europa.eu/. Vous serez invité à introduire le nom du modèle. Le nom du modèle figure sur la plaque signalétique.
1.6 Économiser de l'énergie
- Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
- Toujours laisser dégagées les fentes d'aération du ventilateur.
- Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire.
- La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambiante (voir 1.2 Domaine d'application de l'appareil). Si la température ambiante est plus élevée, la consommation d'énergie peut augmenter.
- Ouvrir l'appareil le plus brièvement possible.
- Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
- Rangez les aliments en les triant.
- Emballez et couvrez correctement tous les aliments pour les conserver. Vous éviterez ainsi la formation de givre.
- Sortir les aliments pendant le temps strictement nécessaire pour qu'ils ne se réchauffent pas.
- Laissez refroidir les plats chauds à température ambiante avant de les ranger.
- Décongeler les produits congelés dans le réfrigérateur.
- En cas d'absence prolongée pendant les vacances, vider le compartiment réfrigération et l'éteindre.
2 Consignes de sécurité générales
Dangers pour l'utilisateur :
- Cet appareil peut être utilisé par des enfants ainsi que par des personnes souffrant d'un handicap physique ou mental, d'une déficience sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet appareil, si elles sont encadrées ou si elles ont été informées sur l'utilisation sécuritaire de l'appareil et comprennent les risques qui en résultent. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien normal ne doivent pas être effectués par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l'appareil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil s'ils ne sont pas sous surveillance constante.
- Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
- En cas d'erreur, débrancher la prise ou couper le fusible.
- Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
- Les réparations et interventions sur l'appareil et le remplacement du cordon d'alimentation doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
-
Installer, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
-
Uniquement exploiter l'appareil à l'état monté.
- Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil.
Risque d'incendie :
- Le réfrigérant (données sur la plaque signalétique) est écologique mais inflammable. Le réfrigérant qui fuie peut s'enflammer.
- N'endommagez pas les conduites du circuit frigorifique.
- Éviter de manipuler des sources d'inflammation à l'intérieur de l'appareil.
- N'utilisez pas d'instruments électriques à l'intérieur de l'appareil (ex. : nettoyeur vapeur, radiateur, appareils à glace, etc.).
- En cas de fuite de réfrigérant : Éloignez toute flamme vive ou source d'ignition à proximité de la fuite. Aérez convenablement la pièce. Informez-en le S.A.V.
- Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
- Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au contact de composants électriques.
Risque de chute et de basculement :
- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.
Danger d'intoxication alimentaire :
- Ne pas consommer d'aliments périmés.
Risque de gelures, d'engourdissement et de douleurs :
- Éviter tout contact permanent de la peau avec des surfaces froides ou des aliments réfrigérés/congelés ou prendre des mesures de protection, comme le port de gants.
Risque de blessures et de dommages matériels :
- De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aérosols dégivrants.
- Ne pas enlever la glace avec des ustensiles tranchants.
Symboles sur l'appareil :
Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.
Le symbole se trouve sur le compresseur et indique le danger lié à la présence de substances inflammables. Ne pas enlever l'autocollant.
Cet autocollant ou un autocollant similaire peut se tr ouver au dos de l'appareil. Il concerne les panneaux revêtus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet avertissement est important lors du recyclage. Ne pas enlever l'autocollant.
Respecter les indications spécifiques des autres sections :
| DANGER | indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée. | |
| AVERTIS-SEMENT | indique une situation dangereuse susceptible d'entraîner la mort ou des blessures corporelles graves si elle n'est pas évitée. | |
| ATTENTION | indique une situation dangereuse susceptible d'entraîner des blessures corporelles moyennes ou légères si elle n'est pas évitée. | |
| ATTENTION | indique une situation dangereuse susceptible d'entraîner des dommages matériels si elle n'est pas évitée. | |
| Remarque | indique des remarques et conseils utiles. |
3 Eléments de commande et d'affichage

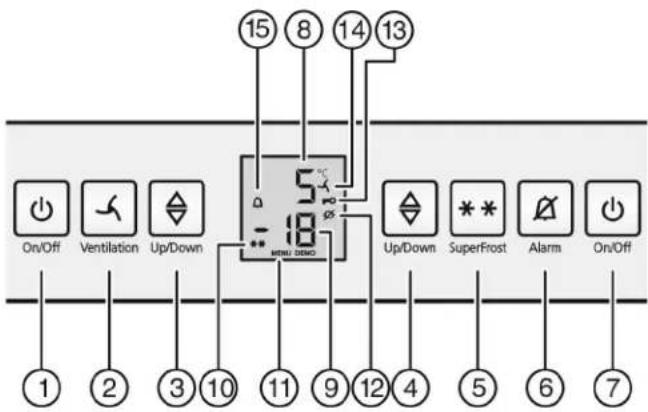

3.1 Éléments de commande et de contrôle
(1) Touche On/Off du compartiment réfrigérateur
(9) Affichage de température du compartiment congélateur
(2) Touche ventilation* (10) Symbole SuperFrost
(3) Touche de réglage du compartiment réfrigérateur
(11) Symbole menu
(4) Touche de réglage du compartiment congélateur
(12) Symbole panne de réseau
(5) Touche SuperFrost (13) Symbole sécurité enfant
(6) Touche alarme (14) Symbole ventilation*
(7) Touche On/Off du compartiment congélateur
(15) Symbole alarme
(8) Affichage de température du compartiment réfrigérateur
3.2 Affichage de la température
En mode de fonctionnement normal, les affichages suivants apparaissent :
- la température de congélation réglée
- la température de réfrigération réglée
L'affichage de la température du compartiment congélation clignote :
- Le réglage de la température est modifié
- après la mise sous tension, la température n'est pas encore assez froide
- la température a augmenté de plusieurs degrés
Les affichages suivants signalent un dysfonctionnement. Causes possibles et remèdes : (voir 7 Dysfonctionnements) .
- F0 à F9
- Le symbole panne de courant clignote.
- Le symbole panne de courant clignote.
4 Mise en service
4.1 Activer l'appareil
Remarque
Recommandation du fabricant :
▶ Introduire les aliments congelés à une température de -18 °C ou plus basse.
Mettre en marche l'appareil 4 heures avant d'introduire des aliments pour la première fois.
4.1.1 Mettre en marche l'appareil complet via le compartiment congélateur
▶ Ouvrir la porte.
▶ Appuyer sur la touche On/Off Fig. 2 (7) du congélateur.
Les compartiments réfrigérateur et congélateur sont enclenchés.
▷ Les affichages de température s'allument.
▷ L'éclairage intérieur s'allume lorsque la porte du compartiment réfrigérateur est ouverte.
▷ Lorsque le display « affiche DEMO, » le mode de démonstration est activé. S'adresser au S.A.V.
4.1.2 Enclencher le compartiment réfrigérateur
Remarque
Absence prolongée (vacances p. ex.)
▶ Le compartiment réfrigérateur peut être mis en marche ou arrêté indépendamment du congélateur.
▶ Ouvrir la porte.
▶ Appuyer sur la touche On/Off Fig. 2 (1) du compartiment réfrigérateur.
▷ Les affichages de température s'allument.
▷ L'éclairage intérieur s'allume lorsque la porte du compartiment réfrigérateur est ouverte.
▷ Le compartiment réfrigérateur est enclenché.
5 Commande
5.1 Verrouillage enfants
Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.
5.1.1 Réglage de la sécurité enfants
Pour activer cette fonction :
▶ Activer le mode de réglage : appuyer sur la touche SuperFrost Fig. 2 (5) pendant env. 5 secondes.
▷ Le symbole Menu Fig. 2 (11) apparaît dans l'affichage.
▷ Dans l'affichage, c clignote.
▶ Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5).
▷ cl apparaît dans l'affichage.
▶ Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5).
▷ Le symbole Sécurité enfants Fig. 2 (13) s'allume dans l'affichage.
▷ Dans l'affichage, c clignote.
▶ La fonction Sécurité enfants est activée. Pour mettre fin au mode de réglage :
Appuyer brièvement sur la touche On/Off du compartiment congélateur Fig. 2 (7).
-ou-
▶ Attendre 5 min.
▷ La température réapparaît dans l'affichage correspondant.
Pour désactiver cette fonction :
▶ Activer le mode de réglage : appuyer sur la touche SuperFrost Fig. 2 (5) pendant env. 5 secondes.
▷ Le symbole Menu Fig. 2 (11) apparaît dans l'affichage.
▷ Dans l'affichage, c clignote.
▶ Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5).
▷ c0 apparaît dans l'affichage.
▶ Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5).
▷ Le symbole Sécurité enfants Fig. 2 (13) s'éteint.
▷ Dans l'affichage, c clignote.
▶ La fonction Sécurité enfants est désactivée. Pour mettre fin au mode de réglage :
Appuyer brièvement sur la touche On/Off du compartiment congélateur Fig. 2 (7).
-ou-
▶ Attendre 5 min.
▷ La température réapparaît dans l'affichage correspondant.
5.2 Alarme de porte
Pour le compartiment réfrigérateur et congélateur Si la porte reste ouverte pendant plus de 60 secondes, l'avertisseur sonore retentit.
L'avertisseur sonore s'arrête automatiquement lorsque la porte est refermée.
5.2.1 Arrêter l'alarme de porte
L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. Le signal restera éteint aussi longtemps que la porte est ouverte.
▶ Appuyer sur la touche Alarme Fig. 2 (6).
▷ L'alarme de porte s'arrête.
5.3 Alarme de température
Si la température de congélation n'est pas assez basse, l'avertisseur sonore retentit.
L'affichage de la température clignote en même temps que le symbole Alarme Fig. 2 (15).
Une température trop élevée peut être due :
- au rangement d'aliments chauds dans l'appareil
- à l'entrée d'air chaud dans l'appareil lors du rangement ou du retrait d'aliments
- une coupure de courant prolongée s'était produite
- l'appareil est défectueux
L'avertisseur sonore s'éteint automatiquement et le symbole Alarme Fig. 2 (15) et l'affichage de température arrêtent de clignoter lorsque la température est de nouveau suffisamment froide.
Si l'état d'alarme persiste (voir 7 Dysfonctionnements).
Remarque
Si la température n'est pas suffisamment froide, les aliments risquent de s'abîmer.
▶ Vérifier la qualité des aliments. Ne pas consommer d'ali-ments avariés.
5.3.1 Arrêter l'alarme de température
Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.
▶ Appuyer sur la touche Alarme Fig. 2 (6).
▷ L'avertisseur sonore s'arrête.
5.4 Réfrigérateur
La circulation naturelle de l'air dans le réfrigérateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.
5.4.1 Refroidissement des aliments
Remarque
Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.
▶ Toujours maintenir les fentes d'aération du ventilateur dégagées.
▶ Stocker les denrées légèrement périssables telles que les plats cuisinés, la viande et la charcuterie dans la zone la plus froide. Répartir le beurre et les conserves dans la partie supérieure et dans la porte.
▶ Utiliser des récipients réutilisables en plastique, en métal, en aluminium et en verre ainsi que du film alimentaire pour l'emballage.
▶ Toujours conserver la viande ou le poisson crus dans des récipients propres et fermés sur la tablette inférieure du compartiment de réfrigération afin d'éviter que d'autres aliments n'entrent en contact ou ne coulent sur eux.
▶ Toujours conserver les aliments qui absorbent ou libèrent facilement des odeurs ou des saveurs ainsi que des liquides dans des récipients fermés ou couverts.
▶ Ne placer que brièvement les produits surgelés sur l'avant du fond du compartiment réfrigéré (par ex. pour les réorganiser ou les trier). Ne pas laisser toutefois de produits réfrigérés debout, sinon ils risquent d'être poussés en arrière ou de se renverser lors de la fermeture de la porte.
▶ Ne pas stocker les aliments trop près les uns des autres pour que l'air puisse circuler facilement.
5.4.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments
La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigérateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.
Respect de la température
▶ Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration.
▶ Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil.
▶ Eviter d'ouvrir la porte trop fréquemment.
▶ Respecter les règles relatives à l'hygiène des aliments
Règles relatives à l'hygiène des aliments
▶ Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts).
▶ Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments.
▶ Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ces derniers.
▶ Avoir recours aux instructions de service, surtout pour les questions d'entretien.
Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).
5.4.3 Réglage de la température
La température est fonction des facteurs suivants :
- la fréquence d'ouverture de la porte
- de la durée d'ouverture de la porte
- La température de la pièce dans laquelle se trouve l'appareil
- le type, la température et la quantité d'aliments
Réglage de température recommandé : 5 °C
La température peut être modifiée en continu. Lorsque le réglage 1 °C est atteint, il est possible de recommencer avec 9 °C.
▶ Appeler la fonction de température : appuyer sur la touche de réglage du compartiment réfrigérateur Fig. 2 (3).
▶La valeur réglée jusqu'ici clignote dans l'affichage
▶ Modifier la température en étapes de 1 °C : appuyer sur la touche de réglage du compartiment réfrigérateur Fig. 2 (3) jusqu'à ce que la température souhaitée apparaisse dans l'affichage de température.
▶ Modifier la température en continu : maintenir la touche de réglage enfoncée.
▷ Pendant le réglage, la valeur clignote.
▷ Env. 5 secondes après la dernière pression sur la touche, le nouveau réglage est adopté et la température réglée est à nouveau affichée. La température à l'intérieur adopte lente-ment à la nouvelle valeur.
5.4.4 Ventilateur
Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes.
Le refroidissement par ventilation est recommandé :
- à température ambiante élevée (supérieure à 33 °C)
- en cas d'humidité de l'air élevée
Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevée. Pour économiser de l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte.
Enclencher le ventilateur
▶ Appuyer brièvement sur la touche Ventilation Fig. 2 (2).
▷Le symbole Ventilation Fig. 2 (14) est allumé.
▷Le ventilateur est activé. Dans certains appareils, il s'allume uniquement si le compresseur fonctionne.
Couper le ventilateur
▶ Appuyer brièvement sur la touche Ventilation Fig. 2 (2).
▷Le symbole Ventilation Fig. 2 (14) s'éteint.
▷Le ventilateur est coupé.
5.4.5 Tablettes de rangement

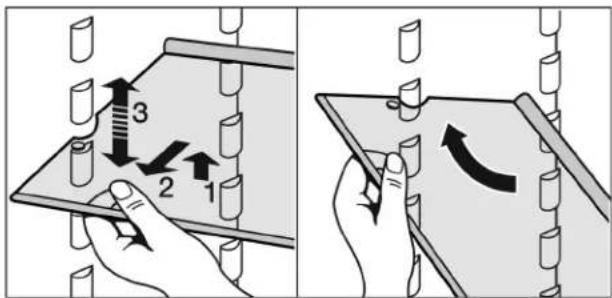

Déplacer ou retirer les tablettes
Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer par inadvertance.
- Soulever la tablette de rangement et la tirer légèrement en avant.
▶ Régler la hauteur de la tablette. Déplacer à cet effet les évidements le long des glissières de support.
Pour la retirer complètement, placer la tablette de rangement en biais et la retirer par devant.
▶ Insérer la tablette de rangement avec la butée derrière, orientée vers le haut.
▷ Les aliments congelés ne collent pas à la paroi arrière.
Démonter les tablettes de rangement
Les tablettes de rangement peuvent être démontées pour le nettoyage.
5.4.6 Utiliser la tablette de rangement composée de deux parties
▶ La tablette de verre avec butée (2) doit être derrière.
La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de telle sorte que les stoppeurs (3) pointent vers le bas.
5.4.7 Balconnets de contre-porte
Déplacer les balconnets de contre-porte
▶ Enlever les balconnets comme indiqué sur l'illustration.
Retirer toujours le compartiment fromage et beurre avec le couvercle.
▶ Retirer le couvercle : pousser l'un des côtés du compartiment fromage et beurre vers l'extérieur jusqu'à ce que le tenon du couvercle soit libre, puis enlever le couvercle sur le côté.
5.4.8 Retirer le range-bouteilles
▶ Retirer le range-bouteilles suivant l'illustration.
5.4.9 Bacs à légumes sur plateaux à roulettes
Les plateaux à roulettes peuvent être enlevés pour les nettoyer.
5.5 Compartiment congélateur
Dans le congélateur, vous pouvez entreposer des produits surgelés ou des aliments à congeler, préparer des glaçons et congeler des aliments frais.
5.5.1 Congeler des aliments
Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétiquesous « capacité de congélation ... kg/24h ».
Les tiroirs peuvent contenir chacun25 kg maximum de produits surgelés.
Les plaques peuvent supporter jusqu'à 35 kg d'aliments congelés chacune.
Un vide se constitue après fermeture de la porte. Après la fermeture, attendre env. 1 min afin que la porte se laisse ouvrir plus facilement.
ATTENTION
Risque de blessure dû aux débris de verre !
Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées.
▶ Ne pas congeler de bouteilles ni de canettes !
Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par sachet :
- Fruits, légumes jus qu'à 1 kg
- Viande jusqu'à 2,5 kg
Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.
5.5.2 Durées de conservation
| Durées de conservation des aliments au congélateur (à titre indicatif) : | |
| Glaces 2 à 6 mois | |
| Charcuterie, jambon 2 à 6 mois | |
| Pains, pâtisseries et viennoise-ries | 2 à 6 mois |
| Gibier, porc | 6 à 10 mois |
| Poisson gras | 2 à 6 mois |
| Poisson maigre | 6 à 12 mois |
| Fromage | 2 à 6 mois |
| Volaille, bœuf | 6 à 12 mois |
| Fruits, légumes | 6 à 12 mois |
Ces durées de conservation sont données à titre indicatif.
5.5.3 Dégivrer les aliments
- Dans le compartiment réfrigérateur
- Au micro-ondes
- Dans le four/le four à chaleur tournante
- A température ambiante
▶ Uniquement retirer la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible.
▶ Ne recongeler des alimentes décongelés que dans des cas exceptionnels.
5.5.4 Réglage de la température
La température est fonction des facteurs suivants :
- la fréquence d'ouverture de la porte
- de la durée d'ouverture de la porte
- La température de la pièce dans laquelle se trouve l'appareil
- le type, la température et la quantité d'aliments
Valeurs recommandées pour le réglage de la température : -18 °C
La température peut être modifiée en continu. Lorsque le réglage -26 °C est atteint, il est possible de recommencer avec -15 °C.
▶ Appeler la fonction de température : pousser une fois sur la touche de réglage du congélateur Fig. 2 (4)
▷La valeur réglée jusqu'ici clignote dans l'affichage de la température.
u Modifier la température en étapes de 1 °C : appuyer sur la touche de réglage du compartiment congélateur Fig. 2 (4) jusqu'à ce que la température souhaitée apparaisse dans l'affichage de température.
▶ Modifier la température en continu : maintenir la touche de réglage enfoncée.
▷ Pendant le réglage, la valeur clignote.
▷ Env. 5 secondes après la dernière pression sur la touche, le nouveau réglage est adopté et la température réglée est à nouveau affichée. La température à l'intérieur adopte lentement à la nouvelle valeur.
5.5.5 SuperFrost
Cette fonction vous permet de congeler rapidement des denrées fraîches à coeur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.
La quantité maximale d'aliments frais que vous pouvez congeler dans les 24 heures est indiquée sur la plaque signalétique sous « Capacité de congélation ... kg/24h ». Cette quantité maximale d'aliments pouvant être congelés varie en fonction du modèle et sa classe climatique.
Selon la quantité de denrées fraiches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congeler, 24 h avant la mise en place d'une quantité maximale de denrées à congeler.
Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à congeler avec des produits déjà congelées en contact de sorte que ces derniers ne se décongèlent pas.
N'activez pas la fonction SuperFrost dans les cas suivants :
- lorsque vous introduisez des aliments déjà congelés
- Lors d'une congélation de denrées fraiches allant jusqu'à environ 1 kg par jour
Congeler avec la fonction SuperFrost
▶ Appuyer une fois brièvement sur la touche SuperFrost Fig. 2 (5).
▷Le symbole SuperFrost Fig. 2 (10) s'allume.
▷La température de congélation baisse, l'appareil fonctionne à sa puissance frigorifique maximale.
Pour une petite quantité de produits à congeler :
▶ attendre env. 6 h.
Entretien
▶ Déposer les aliments conditionnés dans les tiroirs supérieurs.
En cas de quantité maximale de produits à congeler :
▶ attendre env. 24 h.
▶ Retirer les tiroirs supérieurs et poser les aliments directement sur les tablettes de rangement supérieures.
▶La fonction SuperFrost se désactive automatiquement après 65 heures.
▷Le symbole SuperFrost Fig. 2 (10) s'éteint quand la congélation est terminée.
▶ Déposer les aliments dans les tiroirs et réinsérer ceux-ci.
▷ L'appareil continue de fonctionner en mode normal d'économie d'énergie.
5.5.6 Tiroirs

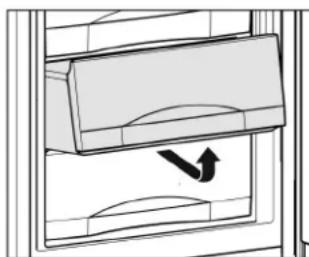

Remarque
La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.
Aux appareils avec NoFrost :
▶ laisser le tiroir inférieur dans l'appareil !
▶ Ne jamais encombrer les fentes d'aération du ventilateur sur la paroi arrière à l'intérieur !
Pour placer les aliments directement sur les étagères : Glisser le tiroir vers l'avant et le retirer.
5.5.7 Tablettes
Déplacer les tablettes
▶ Retirer la tablette de rangement : la soulever devant et la tirer en dehors.
▶ Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.

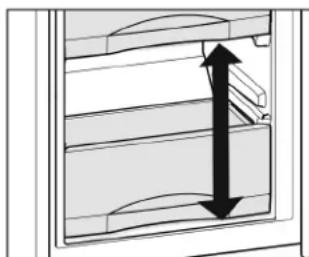

Démonter les tablettes
▶ Les tablettes peuvent être démontées pour le nettoyage.
Outre les tiroirs, vous pouvez sortir également les plans d'appui. Vous gagnez ainsi de la place pour des aliments volumineux comme de la volaille, de la viande, de gros morceaux de gibier ainsi que de la pâtisserie haute, qui peuvent être congelés en entier et préparés ultérieurement.
▶ Les tiroirs peuvent contenir chacun 25 kg maximum de produits surgelés.
▶ Les plaques peuvent supporter jusqu'à 35 kg d'aliments à congeler chacune.
6 Entretien
6.1 Dégivrer avec le mode NoFrost
Le système NoFrost dégivre l'appareil automatiquement.
Réfrigérateur :
L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrière sont dues au fonctionnement et donc tout à fait normales.
Nettoyer l'orifice d'écoulement régulièrement afin de permettre à l'eau de dégivrage de s'écouler (voir 6.2 Nettoyage de l'appareil).
Congélateur:
L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement.
▶ Il n'y a pas besoin de le dégivrer manuellement.
6.2 Nettoyage de l'appareil
Nettoyer régulièrement l'appareil.
AVERTISSEMENT
Risque de blessures et d'endommagement émanant de la vapeur très chaude !
La vapeur chaude peut provoquer des brûlures et endommager les surfaces.
▶ Ne pas utiliser d'appareils de nettoyage à la vapeur !
ATTENTION
Un nettoyage incorrect endommage l'appareil !
▶ Ne jamais utiliser de produits de nettoyage concentrés.
▶ Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
▶ Ne pas utiliser de produit nettoyant agressif, abrasif, granuleux ou contenant du chlore ou de l'acide.
▶ Ne pas utiliser de solvants chimiques.
▶ Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V.
▶ Ne pas arracher, plier ou endommager de câbles ou d'autres composants.
▶ Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
▶ Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.
▶ Vider l'appareil.
▶ Débrancher la prise.
Nettoyez à la main les surfaces intérieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
Nettoyer l'orifice d'écoulement : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.
▶ La plupart des éléments d'équipement peuvent être démontées pour le nettoyage : voir dans le chapitre correspondant.
▶ Laver à la main les bacs à l'eau tiède additionnée d'une petite quantité de produit à vaisselle.
Autres éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent.
Après le nettoyage :
▶ Frotter l'appareil et les éléments d'équipement pour les sécher.
▶ Rebrancher l'appareil et l'enclencher de nouveau.
▶ Enclencher la fonction SuperFrost (voir 5.5.5 SuperFrost) . Lorsque la température est suffisamment froide :
▶ remettre en place les aliments.
6.3 S.A.V.
Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir 7 Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le répertoire S.A.V. fourni avec votre appareil.
AVERTISSEMENT
Risque de blessures dû à une réparation incorrecte !
▶ Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 6 Entretien) que par le S.A.V.
▶ Relever la désignation de l'appareil Fig. 6 (1), le n° de service Fig. 6 (2) et le n° de série Fig. 6 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.
▶ Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 6 (1), le n° de service Fig. 6 (2) et le n° de série Fig. 6 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
▶ Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
▷ Les aliments resteront plus longtemps frais.
Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.
7 Dysfonctionnements
Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :
L'appareil ne fonctionne pas.
→ L'appareil n'est pas enclenché.
▶ Enclencher l'appareil.
→ La fiche secteur n'est pas correctement enfoncée dans la prise.
Contrôler la fiche secteur.
→ Le fusible de la prise n'est pas correct.
▶ Vérifier le fusible.
Le compresseur fonctionne lentement.
→ Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie.
▶ Ceci est normal pour les modèles avec économie d'énergie.
→ La fonction SuperFrost est activée.
Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.
Les bruits sont trop forts.
→ Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse.
▶ Ce bruit est normal.
Un gargouillement et un clapotis.
→ Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
▶ Ce bruit est normal.
Un léger clic.
→ Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
▶ Ce bruit est normal.
Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.
→ L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
▶ Ce bruit est normal.
→ La température ambiante est trop élevée.
▶ Solution : (voir 1.2 Domaine d'application de l'appareil)
Un grondement sourd.
→ Le bruit est dû à la circulation de l'air du ventilateur.
▶ Ce bruit est normal.
Bruits de vibrations
→ L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil.
▶ Vérifier le montage et aligner éventuellement à nouveau l'appareil.
▶ Espacer les bouteilles et les récipients.
Un bruit d'écoulement au niveau de l'amortisseur de fermeture.
→ Le bruit se produit lors de l'ouverture et de la fermeture de la porte.
▶ Ce bruit est normal.
L'affichage de température indique : F0 à F9.
→ Il y a un dysfonctionnement.
▶ S'adresser au S.A.V. (voir 6 Entretien)
Le symbole panne de courant clignote dans l'affichage de température ⚡. L'affichage de température indique la
température la plus élevée atteinte lors de la panne de courant.
→ La température de congélation est trop élevée suite à une panne de courant ou une interruption du courant durant les dernières heures ou jours. Lorsque le courant est rétabli, l'appareil continue de fonctionner conformément au dernier réglage de la température.
▶ Effacer l'affichage de la température la plus élevée : appuyer sur la touche Alarme Fig. 2 (6).
▶ Vérifier la qualité des aliments. Ne pas consommer d'aliments avariés. Ne pas recongeler d'aliments décongelés.
L'affichage de la température est allumé : DEMO.
→ Le mode démonstration est activé.
▶ S'adresser au S.A.V. (voir 6 Entretien)
Les parois extérieures de l'appareil sont chaudes\*.
→ La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau.
▶ Ceci est normal.
La température n'est pas assez froide.
→ La porte de l'appareil n'est pas fermée correctement.
▶ Fermer la porte de l'appareil.
→ L'aération et la ventilation sont insuffisantes.
▶ Dégager la grille d'aération et la nettoyer.
→ La température ambiante est trop élevée.
▶ Solution : (voir 1.2 Domaine d'application de l'appareil)
→ l'appareil a été ouvert trop souvent ou trop longtemps.
▶ Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S.A.V. (voir 6 Entretien)
→ de grandes quantités d'aliments frais ont été stockés sans utiliser la fonction SuperFrost.
▶ Solution : (voir 5.5.5 SuperFrost)
→ la température est mal réglée.
▶ Régler la température sur plus froid et vérifier au bout de 24 h.
→ L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.).
▶ Changer l'emplacement de l'appareil ou de la source de chaleur.
→ l'appareil n'a pas été installé correctement dans la niche.
▶ Vérifier si l'appareil a été correctement installé et si la porte se ferme correctement.
L'éclairage interne ne s'allume pas.
→ L'appareil n'est pas allumé.
▶ Allumer l'appareil.
→ La porte est restée ouverte pendant plus de 15 min.
L'éclairage intérieur s'éteint automatiquement après 15 min. environ lorsque la porte est ouverte.
→ L'éclairage LED est défectueux ou le cache est endommagé :
AVERTISSEMENT
Risque de blessure dû à un choc électrique !
Des pièces sous tension se trouvent sous le cache.
Faire remplacer ou réparer l'éclairage intérieur LED uniquement par le S.A.V. ou par un technicien qualifié spécialement formé.
AVERTISSEMENT
Risque de blessures dû à la lampe à DEL !
L'intensité lumineuse de l'éclairage LED correspond au groupe de risque RG 2.
Lorsque le recouvrement est défectueux :
▶ Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximité. Cela pourrait endommager les yeux.
8 Mise hors service
8.1 Arrêt de l'appareil
Remarque
Pour couper l'ensemble de l'appareil, il suffit de couper le compartiment congélateur. Le réfrigérateur se débranche alors automatiquement.
▶ Le réfrigérateur peut être coupé séparément (par ex. pour une absence prolongée, telles que les vacances), le compartiment congélateur continue, quant à lui, de fonctionner.
▶ Si l'appareil ou le compartiment réfrigérateur ne s'arrête pas, le verrouillage enfants est actif (voir 5.1 Verrouillage enfants).
8.1.1 Arrêter complètement l'appareil via le compartiment congélateur
▶ Appuyer sur la touche On/Off compartiment congélateur Fig. 2 (7) pendant env. 2 secondes.
▷ Un long bip retentit.
▷ Les affichages de température sont sombres.
▷ L'appareil (compartiments réfrigérateur et congélateur) est arrêté.
8.1.2 Eteindre le compartiment réfrigérateur
Remarque
Absence prolongée (vacances p. ex.)
▶ Le compartiment réfrigérateur peut être mis en marche ou arrêté indépendamment du congélateur.
▶ Appuyer sur la touche On/Off du compartiment réfrigérateur Fig. 2 (1) pendant env. 2 secondes.
▷ L'affichage de température du compartiment réfrigérateur Fig. 2 (8) est sombre.
▷ Le compartiment réfrigérateur est arrêté.
▷ Le congélateur continue de fonctionner.
8.2 Mise hors service
▶ Vider l'appareil.
▶ Couper l'appareil (voir 8 Mise hors service) .
▶ Sortir la fiche.
▶ Nettoyer l'appareil (voir 6.2 Nettoyage de l'appareil).
▶ Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.
9 Eliminer l'appareil
L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.
▶ Rendre l'appareil inopérant.
▶ Débrancher l'appareil.
▶ Sectionner le câble de raccord.
FR
FR
