GEBRUIKSAANWIJZING KD80178DN Atag

Koel-vriescombinatie, integreerbaar, deur-op-deur

Gebrauchsanweisung

integrierbare Kühl-Gefrierkombination, Festtür

User Guide

1.1 Apparaten- en uitrustingsoverzicht.... 2
1.2 Toepassingsgebied van het apparaat.... 2
1.3 Conformiteit.... 3
1.5 EPREL-database....3
1.6 Energie sparen.... 3

2 Algemene veiligheidsvoorschriften.... 3

3 Bedienings- en controle-elementen.... 4

3.1 Bedienings- en controle-elementen.... 4

3.2 Temperatuurweergave.... 5

4 In gebruik nemen.... 5

4.1 Apparaat inschakelen.... 5

5 Bediening.... 5

5.1 Kinderbeveiliging.... 5

5.2 Deuralarm.... 5

5.3 Temperatuuralarm....5

5.4 Koelgedeelte 6

5.5 Vriesgedeelte....7

6 Onderhoud....8

6.1 Ontdooien met NoFrost....8

6.2 Apparaat reinigen 8

8.1 Apparaat uitschakelen.... 10

8.2 Buiten werking stellen.... 10

9 Apparaat afdanken.... 11

De fabrikant werkt voortdurend aan de verdere ontwikkeling van alle typen en modellen. Daarom vragen wij om uw begrip voor het feit dat wij wijzigingen in vorm, uitvoering en techniek moeten voorbehouden.

Om alle voordelen van uw nieuwe apparaat te leren kennen, de instructies in deze handleiding aandachtig doorlezen a.u.b.

De handleiding geldt voor meerdere modellen, afwijkingen zijn mogelijk. Paragrafen die alleen voor bepaalde apparaten van toepassing zijn, zijn gekenmerkt met een sterretje (*).

Gebruiksaanwijzingen zijn gekenmerkt met een gebruiksresultaten met een ▶

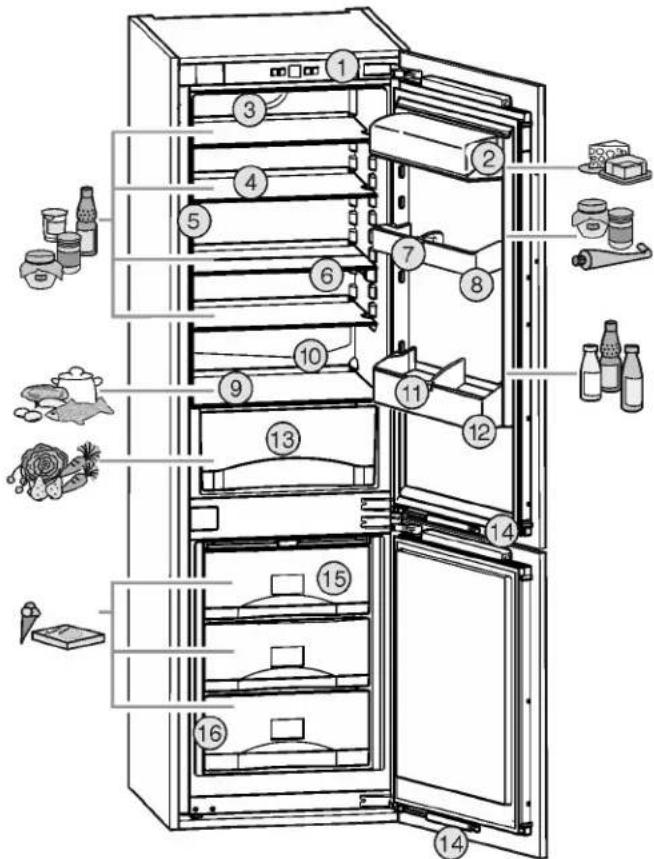

1.1 Apparaten- en uitrustingsoverzicht

▶ Levensmiddelen zoals in de afbeelding getoond sorteren. Zo werkt het apparaat energiebesparend.

▶ Plateaus, schuifladen of manden zijn in de geleverde toestand voor een optimale energie-efficiëntie ingedeeld.

1.2 Toepassingsgebied van het apparaat

Gebruik volgens de voorschriften

Het apparaat is uitsluitend geschikt voor het koelen van levensmiddelen voor huishoudelijke of soortgelijke doeleinden. Hieronder valt bijv. het gebruik

• in privékeukens, ontbijtgelegenheden,
• door gasten in landhuizen, hotels, motels en andere accommodaties,
• bij catering en vergelijkbare service in de groothandel.

Alle andere toepassingen zijn niet toegestaan.

Voorzienbaar verkeerd gebruik

De volgende toepassingen zijn uitdrukkelijk verboden:

- Opslag en koeling van medicijnen, bloedplasma, laboratoriumpreparaten of vergelijkbare, overeenkomstig de Europese richtlijn 2007/47/EG medische hulpmiddelen, ten grondslag liggende stoffen en producten - Gebruik in explosiegevaarlijke gebieden

Verkeerd gebruik van het apparaat kan tot beschadigingen van de opgeslagen goederen of het bederf hiervan leiden.

Klimaatklassen

Het apparaat kan afhankelijk van de klimaatklasse, bij begrensde omgevingstemperaturen, worden gebruikt. De voor uw apparaat betreffende klimaatklasse staat op het typeplaatje vermeld.

Aanwijzing

▶ Om een probleemloze werking te waarborgen, moet de aangegeven omgevingstemperatuur worden aangehouden.

Klimaatklasse voor omgevingstemperaturen van
SN 10 °C t/m 32 °C
N 16 °C t/m 32 °C
ST	16 °C t/m 38 °C
T	16 °C t/m 43 °C

1.3 Conformiteit

Het koudemiddelcircuit is gecontroleerd op dichtheid. Het apparaat voldoet in de inbouwtoestand aan de desbetreffende veiligheidsvoorschriften alsmede de richtlijnen 2014/35/EU, 2014/30/EU, 2009/125/EG, 2011/65/EU en 2010/30/EU.

1.5 EPREL-database

Vanaf 1 maart 2021 zijn informatie over etikettering inzake energieverbruik en vereisten inzake ecologisch ontwerp te vinden in de Europese productdatabase (EPREL). U krijgt toegang tot de productdatabase via de link https://eprel.ec.europa.eu/. Hier wordt u gevraagd de modelidentificatie in te voeren. De modelidentificatie vindt u op het typeplaatje.

1.6 Energie sparen

• Let altijd op de be- en ontluchting. Dek de ventilatieopeningen resp. -roosters niet af.
• Houd de ventilatieluchtopeningen altijd vrij.
• Plaats het apparaat niet naast een fornuis, verwarming of dergelijke en stel het apparaat niet bloot aan direct zonlicht.
• Het energieverbruik is afhankelijk van de plaatsingsomstandigheden zoals bijv. de omgevingstemperatuur (zie 1.2 Toepassingsgebied van het apparaat). Bij een warmere omgevingstemperatuur kan het energieverbruik toenemen.
• Open het apparaat, indien mogelijk zo kort mogelijk.
• Hoe lager de temperatuur wordt ingesteld, hoe hoger het energieverbruik.

• Levensmiddelen gesorteerd plaatsen.

• Alle levensmiddelen goed verpakt en afgedekt bewaren. Condensvorming wordt voorkomen.

• Levensmiddelen zolang als nodig eruit halen, zodat ze niet te warm worden.
• Warme gerechten plaatsen: eerst tot op kamertemperatuur laten afkoelen.
• Diepvriesproducten in de koelruimte ontdooien.
• Bij langere vakantietijden koelgedeelte leegmaken en uitschakelen.

2 Algemene veiligheidsvoorschriften

Gevaren voor de gebruiker:

- Dit apparaat kan door kinderen alsmede door personen met verminderde psychische, sensorische of mentale bekwaamheden of een gebrek aan ervaring en kennis worden gebruikt onder toezicht van een derde of met betrekking tot het veilige gebruik van het apparaat zijn onderwezen en de gevaren kennen en begrijpen. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd. Kinderen van 3-8 jaar mogen het apparaat inladen en uitladen. Kinderen jonger dan 3 jaar dienen uit de buurt van het apparaat te worden gehouden, als het apparaat niet continu onder toezicht staat.

• Als u het stroomsnoer van het apparaat uit het stopcontact trekt, altijd bij de stekker nemen. Niet aan het snoer trekken.
• Trek, in geval van een storing, de stekker uit het stopcontact of schakel de beveiliging uit.
• Beschadig het netsnoer niet. Gebruik het apparaat niet wanneer het netsnoer defect is.
• Reparaties en ingrepen aan het apparaat en het vervangen van de netaansluiting mag alleen worden uitgevoerd door de klantenservice of ander vakpersoneel dat hiervoor is opgeleid.
• Het apparaat alleen conform de beschrijving in de handleiding inbouwen, aansluiten en afvoeren.
• Het apparaat alleen in ingebouwde toestand in gebruik nemen.
• Bewaar deze gebruiksaanwijzing zorgvuldig en geef hem eventueel aan de volgende eigenaar door.

Brandgevaar:

- Het gebruikte koelmiddel (gegevens op het typeplaatje) is milieuvriendelijk maar brandbaar. Koelmiddel dat ontsnapt kan ontbranden.

- Pijpleidingen van het koelcircuit niet beschadigen.

• Vermijd het hanteren van ontstekingsbronnen in de binnenkant van het apparaat.
• Binnen het apparaat geen elektrische toestellen gebruiken (bijv. stoomreinigers, verwarmingen, ijsmakers, enz.).

• Als koudemiddel weglekt: Open vuur of ontstekingsbronnen vlakbij het lek verwijderen. Vertrek goed ventileren. Informeer de klantendienst.

• Geen explosieve stoffen of spuitbussen met brandbare drijfgassen, zoals b.v. butaan, propaan, pentaan enz. in het apparaat bewaren. Zulke spuitbussen zijn herkenbaar aan de op de verpakking vermelde inhoudsstoffen of een vlammensymbool. Eventueel ontsnappende gassen kunnen door elektrische componenten vlam vatten.

• Alkoholische dranken of andere verpakkingen die alcohol bevatten, mogen uitsluitend goed afgesloten worden bewaard. Eventueel uittredende alcohol kan door elektrische componenten vlam vatten.

Gevaar voor vallen en omkiepen:

- Plint, laden, deuren enz. niet als voetensteun of om te leunen misbruiken. Dit geldt in het bijzonder voor kinderen.

Gevaar voor voedselvergiftiging:

- Te lang opgeslagen levensmiddelen niet meer nuttigen.

Gevaar voor bevriezingen, gevoelloosheid en pijn:

- Vermijd permanent contact van de huid met koude oppervlakken of gekoelde/bevroren producten of tref beschermende maatregelen, gebruik bijvoorbeeld handschoenen.

Gevaar voor verwonding en beschadiging:

- Hete stoom kan letsel tot gevolg hebben. Voor het ontdooien geen elektrische kacheltjes of stoomreinigers, open vuur of ontdooispray gebruiken.

- IJs niet met scherpe voorwerpen verwijderen.

Symbolen op het apparaat:

Het symbool kan zich op de compressor bevinden. Het heeft betrekking op de olie in de compressor en wijst op het volgende gevaar: Kan bij het inslikken en indringen in de luchtwegen dodelijk zijn. Deze aanwijzing is alleen voor het recyclingproces van belang. In de normale modus bestaat er geen gevaar.

Het symbool bevindt zich op de compressor en wijst op het gevaar van ontvlambare stoffen. De sticker niet verwijderen.

Deze of een vergelijkbare sticker kan op de achterkant van het apparaat zijn aangebracht. Deze heeft betrekking op de schuimpanelen in de deur en/of de behuizing. Deze aanwijzing is alleen voor het recyclingproces van belang. De sticker niet verwijderen.

Neem de specifieke aanwijzingen in de overige hoofdstukken in acht:

	GEVAAR	duidt een direct gevaar aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	WAAR-SCHUWING	duidt een gevaarlijke situatie aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	VOORZICHTIG	duidt een gevaarlijke situatie aan, die licht of middelzwaar lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	LET OP	duidt een gevaarlijke situatie aan, die materiële schade tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	Aanwijzing	duidt op nuttige informatie en tips.

3 Bedienings- en controle-elementen

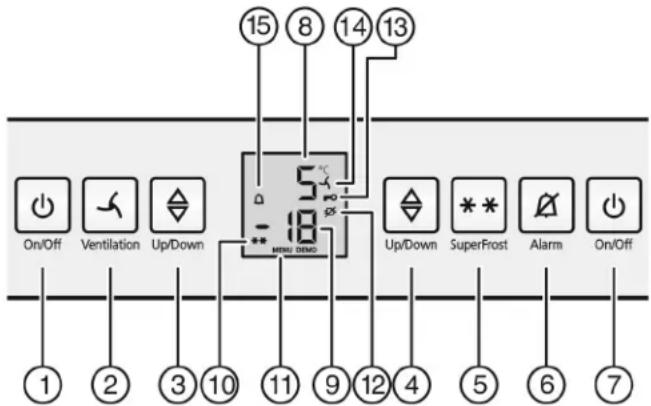

3.1 Bedienings- en controle-elementen

15 8 14 13 On/Off Ventilation Up/Down MENU DEMO Up/Down SuperFrost Alarm On/Off ① ② ③ ⑩ ⑪ ⑨ ⑫ ④ ⑤ ⑥ ⑦

Fig. 2
(1) Toets On/Off koelge-deelte
(2) Toets Ventilatie*
(3) Insteltoets koelgedeelte
(4) Insteltoets vriesge- deelte
(5) Toets SuperFrost
(6) Toets Alarm
(7) Toets On/Off vriesge- deelte
(8) Temperatuurdisplay koelgedeelte
(9) Temperatuurdisplay vriesgedeelte
(10) Symbool SuperFrost
(11) Symbool Menu
(12) Symbool stroomuitval
(13) Symbool Kinderbeveiling
(14) Symbool Ventilatie*
(15) Symbol Alarm

3.2 Temperatuurweergave

In de normale modus worden:

• de ingestelde vriestemperatuur
• en de ingestelde koeltemperatuur weergegeven

De temperatuurweergave van het vriesgedeelte knippert:

• de temperatuurinstelling wordt veranderd;
• na het inschakelen is de temperatuur nog niet koud genoeg;
• de temperatuur is met meerdere graden gestegen.

De volgende weergaven wijzen op een storing. De mogelijke oorzaken en maatregelen voor het oplossen: (zie 7 Storingen).

• F0 tot F9
• Het symbool stroomuitval knippert.

4 In gebruik nemen

4.1 Apparaat inschakelen

Aanwijzing

De fabrikant adviseert:

▶ Diepvriesproducten bij -18 °C of kouder in het apparaat leggen.

Apparaat ca. 4 uur vóór de eerste lading inschakelen.

4.1.1 Volledig apparaat via het vriesgedeelte inschakelen

▶ Open de deur.
▶ Druk op de toets On/Off van het vriesgedeelte Fig. 2 (7).
▷ Koel- en vriesgedeelte zijn ingeschakeld.
▷ temperatuurweergaven branden.
Bij het openen van de deur van het koelgedeelte gaat de binnenverlichting aan.
Wanneer op het display „DEMO“ wordt aangegeven, is de demonstratiemodus geactiveerd. U kunt contact opnemen met de Technische Dienst.

4.1.2 Koelgedeelte inschakelen

Aanwijzing

Langere afwezigheid zoals vakantie

▶ Het koelgedeelte kan afzonderlijk van het vriesgedeelte in- of uitgeschakeld worden.

▶ Open de deur.
▶ Druk op de toets On/Off van het koelgedeelte Fig. 2 (1).
▷ temperatuurweergaven branden.
▷ Bij het openen van de deur van het koelgedeelte gaat de binnenverlichting aan.
▷ Het koelgedeelte is ingeschakeld.

5 Bediening

5.1 Kinderbeveiliging

Met de kinderbeveiliging zorgt u ervoor dat kinderen bij het spelen het apparaat niet onbedoeld uitschakelen.

5.1.1 Kinderbeveiliging instellen

Moet de functie worden ingeschakeld:

▶ Instelmodus activeren: Druk de toets SuperFrost Fig. 2 (5) gedurende ca. 5 seconden in.

▷ Op de display wordt het symbool Menu Fig. 2 (11) weergegeven.

▷ Op de display knippert c.

▶ Met de toets SuperFrost Fig. 2 (5) kort bevestigen.

▷ Op het display verschijnt cl.

▶ Met de toets SuperFrost Fig. 2 (5) kort bevestigen.

▷ Het symbool Kinderbeveiliging Fig. 2 (13) op de display gaat branden.

▷ Op de display knippert c.

▷ De functie kinderbeveiliging is ingeschakeld. Wanneer de instelmodus moet worden beeindigd:

▶ Druk de toets On/Off van het vriesgedeelte Fig. 2 (7) kort in. -of-

▶ 5 min. wachten.

▷ Op de temperatuurdisplay wordt weer de temperatuur weergegeven.

Moet de functie worden uitgeschakeld:

▶ Instelmodus activeren: Druk de toets SuperFrost Fig. 2 (5) gedurende ca. 5 seconden in.
▷ Op de display wordt het symbool Menu Fig. 2 (11) weergegeven.
▷ Op de display knippert c.
▶ Met de toets SuperFrost Fig. 2 (5) kort bevestigen.
▷ Op het display verschijnt c0 .
▶ Met de toets SuperFrost Fig. 2 (5) kort bevestigen.
▷ Het symbool Kinderbeveiliging Fig. 2 (13) gaat uit.
▷ Op de display knippert c.
▷ De functie kinderbeveiliging is uitgeschakeld. Wanneer de instelmodus moet worden beeindigd:
▶ Druk de toets On/Off van het vriesgedeelte Fig. 2 (7) kort in. -of-
▶ 5 min. wachten.
▷ Op de temperatuurdisplay wordt weer de temperatuur weergegeven.

5.2 Deuralarm

Voor koel- en vriesgedeelte

Als de deur langer dan 60 seconden open staat, klinkt er een geluidssignaal.

Het geluidssignaal dooft automatisch, als de deur wordt gesloten.

5.2.1 Deuralarm deactiveren

Het akoestisch alarm kan bij geopende deur worden uitgeschakeld. Het deactiveren werkt zolang de deur open staat.

▶ Toets Alarm Fig. 2 (6) indrukken.
▷ Het akoestisch alarm gaat uit.

5.3 Temperatuuralarm

Wanneer de vriestemperatuur niet laag genoeg is, gaat het akoestisch alarm af.

Tegelijkertijd knipperen de temperatuurdisplay en het symbool Alarm Fig. 2 (15).

De oorzaak voor een te hoge temperatuur kan zijn:

• warme nieuwe levensmiddelen werden in de diepvriezer gelegd
• bij het herindelen en verwijderen van levensmiddelen is teveel warme kamerlucht naar binnen gestroomd.
• de stroom is langer uitgevallen
• het apparaat is defect

Het akoestisch alarm stopt automatisch, het symbool Alarm Fig. 2 (15) gaat uit en de temperatuurdisplay houdt op met knipperen, wanneer de temperatuur weer laag genoeg is.

Wanneer het alarm niet uitgaat: (zie 7 Storingen) .

Aanwijzing

Wanneer de temperatuur niet laag genoeg is, kunnen levensmiddelen bederven.

▶ De kwaliteit van de levensmiddelen controleren. Bedorven levensmiddelen niet meer nuttigen.

5.3.1 Temperatuuralarm deactiveren

Het akoestisch alarm kan worden gedeactiveerd. Wanneer de temperatuur weer laag genoeg is, is de alarmfunctie weer actief.

▶ Toets Alarm Fig. 2 (6) indrukken.
▷ Het akoestisch alarm is gedeactiveerd.

5.4 Koelgedeelte

Door de natuurlijke luchtcirculatie in het koelgedeelte ontstaan er verschillende temperatuurbereiken. Direct boven de groentelades en tegen de achterkant is het het koudste. Voorin aan de bovenkant en in de deur is het het warmste.

5.4.1 Levensmiddelen koelen

Aanwijzing

Het energieverbruik stijgt en de koelprestatie vermindert bij onvoldoende ventilatie.

▶ Ventilatieluchtspleten altijd vrijlaten.

Licht bederfelijke levensmiddelen zoals klaargemaakte maaltijden, vleeswaren en worsten in de koudste zone opslaan. In het bovenste bereik en in de deur boter en conservenblikken neerzetten.
▶ Voor het inpakken herbruikbare kunststof, metalen, aluminium of glazen bakken en vershoudfolie gebruiken.
▶ Rauw vlees of vis altijd in schone, afgesloten bakjes op de onderste plank van het koelgedeelte bewaren, zodat ze niet in contact komen met ander voedsel en er geen vloeistof van vlees of vis op ander voedsel kan druipen.
▶ Levensmiddelen, die gemakkelijk een geur of smaak aannemen of afgeven, zoals vloeistoffen, altijd in gesloten reservoirs of afgedekt bewaren.
▶ Het voorste vlak van de koelbodem alleen gebruiken voor het kort plaatsen van koelproducten, bijv. bij het verplaatsen of uitsorteren. Koelproducten echter niet laten staan, anders kan deze bij het sluiten van de deur naar achter worden geschoven of omvallen.
▶ Levensmiddelen niet te dicht opslaan, zodat de lucht goed kan circuleren.

5.4.2 Temperatuur instellen

De temperatuur is afhankelijk van de volgende factoren:

• hoe vaak de deur wordt geopend
• de duur van het openen van de deur
• de ruimtetemperatuur op de opstellocatie
• de aard, temperatuur en hoeveelheid levensmiddelen

Aanbevolen temperatuurinstelling: 5 °C

De temperatuur kan doorlopend worden veranderd. Is de instelling 1 °C bereikt, dan wordt weer met 9 °C begonnen.

▶Temperatuurfunctie oproepen: Druk de insteltoets van het koelgedeelte Fig. 2 (3) in.

Op het temperatuurdisplay wordt de tot nog toe ingestelde waarde knipperend aangegeven.

▶Temperatuur in 1 °C stappen wijzigen: Druk de insteltoets koelgedeelte Fig. 2 (3) net zo vaak in, totdat de gewenste temperatuur op het temperatuurdisplay oplicht.

▶ Temperatuur doorlopend veranderen: insteltoets ingedrukt houden.

▷ Tijdens het instellen wor dt de waarde knipperend weergegeven.
Ca. 5 seconden nadat de toets voor de laatste keer werd ingedrukt, wordt de nieuwe instelling overgenomen en de ingestelde temperatuur weer aangegeven. De temperatuur in de binnenruimte past zich langzaam aan de nieuwe instelling aan.

5.4.3 Ventilator

Met de ventilator kunt u grote hoeveelheden verse levensmiddelen snel afloelen of een relatief gelijkmatige temperatuurverdeling op alle schappen bereiken.

De circulatiekoeling is aan te bevelen:

• bij hoge kamertemperatuur (hoger dan 33 °C)
• bij hoge luchtvochtigheid

De circulatiekoeling heeft een iets hoger energieverbruik. Om energie te besparen, gaat de ventilator bij geopende deur automatisch uit.

Ventilator inschakelen

▶Toets Ventilatie Fig. 2(2) kort indrukken.
▷Het symbool Ventilatie Fig. 2 (14) brandt.
▷ De ventilator is actief. Bij sommige apparaten wordt deze pas ingeschakeld, wanneer de compressor draait.

Ventilator uitschakelen

▶Toets Ventilatie Fig. 2(2) kort indrukken.
▷Het symbool Ventilatie Fig. 2 (14) gaat uit.
▷De ventilator is uitgeschakeld

5.4.4 Draagplateaus

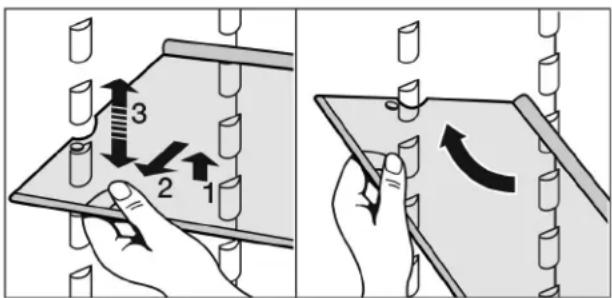

Plateaus verplaatsen of uitnemen

De draagplateaus moeten worden beveiligd tegen het per ongelijk omlaag vallen door uittrekaanslagen.

▶ Draagplateau omhoog tillen en een beetje naar voren trekken.
▶ Draagplateau qua hoogte instellen. Schuif hiervoor de uitsparingen langs de steunen.
▶ Om het plateau helemaal uit te nemen, moet het schuin worden gezet en er naar voren toe uit worden getrokken.
▶ Draagplateau inschuiven, met de aanslagrand aan de achterzijde en naar boven toe wijzend.
▷ De levensmiddelen vriezen niet aan de achterwand vast.

Draagplateaus demonteren

▶ De draagplateaus kunnen voor het reinigen gedemon- teerd worden.

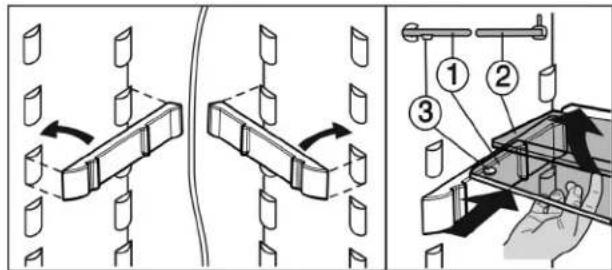

5.4.5 Deelbare draagplateau gebruiken

Fig. 4
▶ De glasplaat met aanslagrand (2) moet achteraan liggen.
▶ De glasplaat (1) met de uittrekstoppers moet vooraan liggen, zodat de stoppers (3) naar beneden wijzen.

5.4.6 Opbergvakken

Opbergvakken in de deur verplaatsen

▶ Vakken uitnemen volgens de afbeelding.

Boter- en kaasvak altijd tegelijkertijd met het deksel verwijderen.

▶ Deksel verwijderen: een zijkant van het boter- en kaasvak naar buiten drukken, tot de dekseltap vrij is, dan deksel zijdelings verwijderen.

5.4.7 Flessenhouder uitnemen

▶ Flessenhouder volgens afbeelding uitnemen.

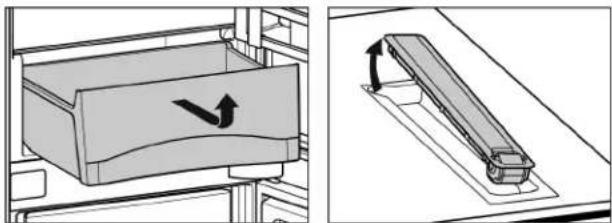

5.4.8 Groentebakken op rolplateaus

Fig. 5
▶ De rolplateaus kunnen voor het reinigen worden verwijderd.

5.5 Vriesgedeelte

In het vriesgedeelte kunt u diepvriesproducten of ingevroren levensmiddelen bewaren, ijsblokjes maken en verse levensmiddelen invriezen.

5.5.1 Levensmiddelen invriezen

U kunt maximaal zo veel kilo verse levensmiddelen binnen 24 uur invriezen, als op het typeplaatje onder „Invriescapaciteit ... kg/24h” is aangegeven.

De schuifladen kunnen met max. 25 kg diepvriesproducten worden belast.

De plateaus kunnen elk met 35 kg diepvriesproducten worden belast.

Na het sluiten van de deur ontstaat er een vacuum. Na het sluiten ongeveer 1 min. wachten, dan is de deur gemakkelijker te openen.

VOORZICHTIG

Gevaar voor verwonding door glasscherven!

Flessen en blikjes drinken kunnen bij het invriezen springen. Dit geldt met name voor koolzuurhoudend drinken.

▶ Flessen en blikjes met drinken niet invriezen!

Om ervoor te zorgen dat de levensmiddelen door en door ingevroren worden, dient u de volgende hoeveelheden per verpakking niet te overschrijden:

• Groente, fruit tot 1 kg
• Vlees tot 2,5 kg
  ▶ Levensmiddelen in diepvrieszakjes, her te gebruiken kunststof, metalen of aluminium bakjes in porties verpakken.

5.5.2 Bewaartijden

Richtwaardes voor de opslagduur van de verschillende levensmiddelen in het vriesgedeelte:
Consumptie-ijs 2 tot 6 maanden
Worst, ham 2 tot 6 maanden
Brood en banket 2 tot 6 maanden
Wild, varkensvlees	6 tot 10 maanden
Vis, vet	2 tot 6 maanden
Vis, mager	6 tot 12 maanden
Kaas	2 tot 6 maanden
Gevogelte, rundvlees	6 tot 12 maanden
Groente, fruit	6 tot 12 maanden

De aangegeven bewaartijden zijn richtwaardes.

5.5.3 Levensmiddelen ontdooien

• in het koelgedeelte
• in een magnetron
• in een oven/heteluchtoven
• bij kamertemperatuur
  ▶ Neem alleen zoveel levensmiddelen als u nodig heeft. Ontdooide levensmiddelen zo snel mogelijk verwerken.
  ▶ Ontdooide levensmiddelen alleen bij wijze van uitzondering weer invriezen.

5.5.4 Temperatuur instellen

De temperatuur is afhankelijk van de volgende factoren:

• hoe vaak de deur wordt geopend
• de duur van het openen van de deur
• de ruimtetemperatuur op de opstellocatie
• de aard, temperatuur en hoeveelheid levensmiddelen

Aanbevolen temperatuurinstelling: -18 °C

De temperatuur kan doorlopend worden veranderd. Is de instelling -26 °C bereikt, wordt weer bij -15 °C begonnen.

▶Temperatuurfunctie oproepen: Druk eenmaal de insteltoets van het vriesgedeelte Fig. 2 (4) in.

Op het temperatuurdisplay wordt de tot nog toe ingestelde waarde knipperend aangegeven.
▶ Temperatuur in 1 °C -stappen wijzigen: Druk de insteltoets vriesgedeelte Fig. 2 (4) net zo vaak in totdat de gewenste temperatuur op het temperatuurdisplay oplicht.

▶ Temperatuur doorlopend veranderen: insteltoets ingedrukt houden.
▷ Tijdens het instellen wordt de waarde knipperend weergegeven.
Ca. 5 seconden nadat de toets voor de laatste keer werd ingedrukt, wordt de nieuwe instelling overgenomen en de ingestelde temperatuur weer aangegeven. De temperatuur in de binnenruimte past zich langzaam aan de nieuwe instelling aan.

5.5.5 SuperFrost

Met deze functie kunt u nieuwe levensmiddelen snel tot op de kern invriezen. Het apparaat werkt met maximaal koelvermogen, daardoor kunnen geluiden van het koelaggregaat tijdelijk luider zijn.

U kunt maximaal zoveel kilogram aan verse levensmiddelen invriezen binnen 24 uur, zoals aangegeven op het typeplaatje onder „vriescapaciteit ... kg/24u”. Deze maximale invriescapaciteit is afhankelijk van het model en de klimaatklasse.

Afhankelijk van de hoeveel nieuwe levensmiddelen die worden ingevroren, moet SuperFrost bijtijds worden ingeschakeld: bij een kleine hoeveelheid in te vriezen levensmiddelen ca. 6h, bij de maximale hoeveelheid in te vriezen levensmiddelen 24h voordat u de levensmiddelen in de vriezer legt.

Verpak de levensmiddelen en leg ze zo breed mogelijk uit. In te vriezen levensmiddelen niet met reeds ingevroren producten in contact brengen om ontdooien van deze producten te voorkomen.

SuperFrost hoeft u in de volgende gevallen niet in te schakelen:

• wanneer u reeds ingevroren waren in de diepvriezer legt
• bij het invriezen van max. ca. 1 kg nieuwe levensmiddelen per dag

Met SuperFrost invriezen

▶Toets SuperFrost Fig. 2 (5) eenmaal kort indrukken.
▷Het symbool SuperFrost Fig. 2 (10) is verlicht.

De temperatuur daalt, het apparaat werkt met maximale koeling. Bij een kleine hoeveelheid in te vriezen levensmiddelen:

▶ Ca. 6 u wachten.

▶ Verpakte levensmiddelen in de bovenste laden leggen. Bij de maximale hoeveelheid in te vriezen levensmiddelen:

▶ Ca. 24 u wachten.

▶ Bovenste laden uitschuiven en de levensmiddelen direct op de bovenste plateaus leggen.

▷SuperFrost schakelt na 65 uur automatisch uit.

▷Het symbool SuperFrost Fig.2 (10) gaat uit, wanneer het invriezen is afgesloten.

▶ Levensmiddelen in de laden legen en deze weer inschuiven.

▷ Het apparaat werkt in de energiebesparende normale modus verder.

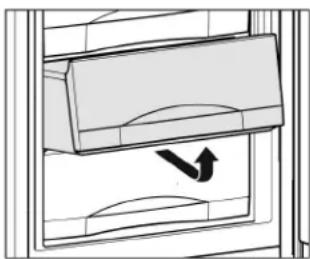

5.5.6 Laden

Aanwijzing

Het energieverbruik stijgt en de koelprestatie vermindert bij onvoldoende ventilatie.

Bij apparaten met NoFrost:

▶ Laat de onderste schuiflade in het apparaat zitten!
▶ Houd de luchtspleet binnen aan de achterkant steeds vrij!

▶ Om de diepvriesproducten direct op de draagplateaus op te bergen: Schuiflade naar voren trekken en eruit halen.

5.5.7 Plateaus

Plateaus verplaatsen

▶ Plateau uitnemen: v ooraan optillen en uittrekken.
▶ Plateau terugplaatsen: tot aanslag inschuiven.

▶ De plateaus kunnen worden gedemonteerd om te worden gereinigd.

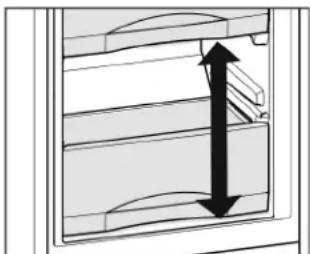

U kunt naast de schuifladen ook de dr aagplateaus eruit halen. Zo maakt u plaats voor grotere levensmiddelen zoals gevogelte, vlees, groter wild en kunnen hoge producten van de bakkerij volledig worden ingevroren en verder worden klaargemaakt.

▶ De schuifladen kunnen met max. 25 kg diepvriesproducten worden belast.
▶ De plateaus kunnen elk met 35 kg diepvriesproducten worden belast.

6 Onderhoud

6.1 Ontdooien met NoFrost

Het NoFrost-systeem ontdooit het apparaat automatisch.

Koelgedeelte:

Het dooiwater verdampt door de warmte van de compressor. Waterdruppels op de achterwand zijn normaal en wijzen niet op een storing.

▶ Afvoeropening regelmatig reinigen, zodat het dooiwater kan weglopen (zie 6.2 Apparaat reinigen).

Vriesgedeelte:

Het vocht slaat neer op de verdamper, wordt regelmatig ontdooid en verdampt dan.

▶ U hoeft het apparaat niet handmatig te ontdooien.

6.2 Apparaat reinigen

Het apparaat regelmatig reinigen.

WAARSCHUWING

Gevaar voor verwonding en beschadiging door hete stoom! Hete stoom kan brandwonden veroorzaken en de oppervlakken beschadigen.

▶ Gebruik geen stoomreinigers!

LET OP

Verkeerd reinigen kan het apparaat beschadigen!

▶ Gebruik reinigingsmiddelen niet in geconcentreerde vorm.

▶ Gebruik geen schurende of krassende sponsjes of staalwol.

▶ Geen scherpe, schurende, zand-, chloor- of zuurhoudende schoonmaakmiddelen gebruiken.

▶ Gebruik geen chemische oplosmiddelen.

▶ Beschadig of verwijder het typeplaatje aan de binnenkant van het apparaat niet. Dit is belangrijk voor de Technische Dienst.

▶ Kabels of andere onderdelen niet afbreken, knikken of beschadigen.

▶ Laat geen reinigingswater in de afvoergoot, de ventilatie-roosters en elektrische delen terecht komen.

- Gebruik zachte poetsdoeken en een allesreiniger met een neutrale pH-waarde.

- Gebruik in de binnenruimte van het apparaat alleen levensmiddelenvriendelijke reinigings- en onderhoudsproducten.

▶ Apparaat uitruimen.

▶ Trek de stekker uit.

▶ Uit- en inwendige oppervlaktes van kunststof met lauwwarm water en een beetje afwasmiddel met de hand reinigen.

▶ Afvoeropening reinigen: afzettingen met een dun hulpmiddel, bijv. een wattenstaafje verwijderen.

▶ De meeste onderdelen kunnen worden gedemonteerd om te worden gereinigd: zie het desbetreffende hoofdstuk.

▶ De laden met lauw water en een beetje afwasmiddel handmatig reinigen.

▶ Andere onderdelen met lauwwarm water en een beetje afwasmiddel met de hand reinigen.

Na het reinigen:

▶ Apparaat en onderdelen droogwrijven.

▶ Apparaat weer aansluiten en inschakelen.

▶ SuperFrost inschakelen (zie 5.5.5 SuperFrost) . Wanneer de temperatuur voldoende koud is:

▶ de levensmiddelen er weer in leggen.

Probeer eerst of u de storing zelf kunt verhelpen (zie 7 Storingen). Mocht dit niet het geval zijn, neem dan contact op met de Technische Dienst. Het adres vindt u in het bijgevoegd overzicht.

WAARSCHUWING

Gevaar voor verwonding door onvakkundige reparatie!

▶ Reparaties en ingrepen aan het apparaat en de stroomaansluiting die niet uitdrukkelijk genoemd worden (zie 6 Onderhoud), uitsluitend door de Technische Dienst laten uitvoeren.

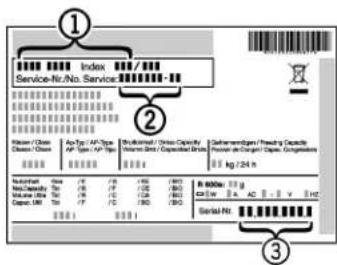

Apparaataanduiding Fig. 6 (1), servicenr. Fig. 6 (2) en serie-nr. Fig. 6 (3) van het typeplaatje aflezen. Het typeplaatje bevindt zich aan de linkerkant binnen in het apparaat.

▶ Contact opnemen met de Technische Dienst en het probleem, apparaataanduiding Fig. 6 (1), service-nr. Fig. 6 (2) en serie-nr. Fig. 6 (3) mededelen.
▷ Dit maakt een snelle en doelgerichte service mogelijk.
▶ Het apparaat gesloten laten, totdat de Technische Dienst komt.
▷ De levensmiddelen blijven langer koel.
▶ Trek de stekker uit het stopcontact (daarbij niet aan het snoer trekken) of de draai de zekering uit.

7 Storingen

Uw apparaat is zo ontworpen en gebouwd, dat een veilige werking en lange levensduur gegarandeerd zijn. Mocht er desondanks een storing optreden, dan svp eerst controleren of de storing door een bedieningsfout werd veroorzaakt. In dit geval moeten wij de ontstane kosten ook in de garantieperiode in rekening brengen. Volgende storingen kunt u zelf verhelpen:

Het apparaat functioneert niet.

→ Het apparaat is niet ingeschakeld.
▶ Apparaat inschakelen.
→ De stekker zit niet goed in het stopcontact.
▶ Stekker controlleren.
→ De zekering van het stopcontact is niet in orde.
▶ Zekering controleren.

De compressor blijft lopen.

→ De compressor schakelt bij een verminderde koudebehoefte over op een lager toerental. Hoewel de looptijd daardoor langer is, wordt energie bespaard.
Dat is bij energiebesparende modellen normaal.
→ SuperFrost is ingeschakeld.
▶ Om de levensmiddelen snel af te koelen, draait de compressor langer. Dit is normaal.

Geluiden zijn te luid.

→ Toerentalgeregelde* compressoren kunnen naar aanleiding van de verschillende draaisnelheden verschillende geluiden veroorzaken.
▶ Het geluid is normaal.

Een borrelen en klateren

→ Dit geluid komt van het koelmiddel, dat door het koelcircuit stroomt.
▶ Het geluid is normaal.

Een zacht klikken

→ Het geluid ontstaat bij het automatisch in- en uitschakelen van het koelaggregaat (de motor).
▶ Het geluid is normaal.

Een brommend geluid. Kan voor korte tijd iets luider zijn, wanneer het koelaggregaat (de motor) inschakelt.

→ Bij ingeschakelde SuperFrost, nieuw opgeslagen levensmiddelen of na lang geopende deur wordt het koelvermogen automatisch verhoogd.
▶ Het geluid is normaal.
→ De omgevingstemperatuur is te hoog.
▶ Oplossing: (zie 1.2 Toepassingsgebied van het apparaat)

Een lage bromtoon.

→ Het geluid ontstaat door luchtstromingsgeluiden van de ventilator.

▶ Het geluid is normaal.

Trilgeluiden

→ Het apparaat staat niet vast op de vloer. Daardoor gaan voorwerpen en meubels in de buurt van het lopende koelaggregaat trillen.

▶ De inbouw controleren en eventueel het apparaat opnieuw uitlijnen.

▶ Flessen en bakken uit elkaar drukken.

Een stromingsgeluid aan de sluitdemper.

→ Het geluid ontstaat bij het openen en sluiten van de deur.

▶ Het geluid is normaal.

In de temperatuurdisplay wordt aangegeven: F0 tot F9

→ Het betreft een storing.

▶ Neem contact op met de Technische Dienst (zie 6 Onderhoud).

Op het temperatuurdisplay knippert stroomuitval. Op het temperatuurdisplay wordt de warmste temperatuur weergegeven, die tijdens de stroomuitval werd bereikt.

→ De vriestemperatuur was door stroomuitval of een stroomonderbreking in de afgelopen uren of dagen te hoog. Zodra de stroomonderbreking voorbij is, werkt het apparaat weer verder met de laatste temperatuurinstelling.

▶ Aanduiding van de warmste temperatuur wissen: toets Alarm Fig. 2 (6)indrukken.

▶ De kwaliteit van de levensmiddelen controleren. Bedorven levensmiddelen niet meer nuttigen. Ontdooide levensmiddelen niet meer opnieuw invriezen.

In de temperatuurdisplay brandt DEMO.

→ De demonstratie-modus is geactiveerd.

▶ Neem contact op met de Technische Dienst (zie 6 Onderhoud).

Het apparaat is aan de buitenkant warm\*.

→ De warmte van het koelmiddelcircuit wordt gebruikt om condenswater te voorkomen.

▶ Dit is normaal.

Temperatuur is niet laag genoeg.

→ De deur is niet goed gesloten.

▶ Deur van het apparaat sluiten.

→ Niet voldoende be- en ontluchting.

▶ Ventilatieroosters vrijmaken en reinigen.

→ De omgevingstemperatuur is te hoog.

▶ Oplossing: (zie 1.2 Toepassingsgebied van het apparaat).

→ Het apparaat werd te vaak of te lang geopend.

▶ Afwachten of de benodigde temperatuur weer vanzelf wordt bereikt. Zo niet, contact opnemen met de Technische Dienst (zie 6 Onderhoud).

→ U heeft teveel nieuwe levensmiddelen zonder SuperFrost opgeslagen.

▶ Oplossing: (zie 5.5.5 SuperFrost)

→ De temperatuur is verkeerd ingesteld.

▶ Stel de temperatuur lager in en controleer deze na 24 uur.

→ Het apparaat staat te dicht bij een warmtebron (fornuis, verwarming enz.).

▶ Verander de standplaats van het apparaat of van de warm-tebron.

→ Het apparaat werd niet juist in de nis ingebouwd.

▶ Controleer of het apparaat juist is ingebouwd en de deur goed sluit.

De binnenverlichting brandt niet.

→ Het apparaat is niet ingeschakeld.

▶ Apparaat inschakelen.

→ De deur was langer dan 15 min. open.

▶ De binnenverlichting schakelt zich bij een geopende deur na ca. 15 min. automatisch uit.
→ De LED-verlichting is defect of de afdekking is beschadigd:

WAARSCHUWING

Gevaar voor verwonding door een elektrische schok!

Onder de afdekking bevinden zich stroomgeleidende delen.

▶ LED-binnenverlichting uitsluitend door de Technische Dienst of daarvoor geschoold personeel laten vervangen of repareren.

WAARSCHUWING

Risico op letsel door LED-lamp!

De lichtintensiteit van de led-verlichting komt overeen met risicogroep RG 2.

Als de afdekkap defect is:

▶ Niet met optische lensen uit directe nabijheid direct in de verlichting kijken. Hierdoor kan oogletsel ontstaan.

8 Uitzetten

8.1 Apparaat uitschakelen

Aanwijzing

▶ Om het hele apparaat uit te schakelen, moet alleen het vriesgedeelte worden uitgeschakeld. Daarbij wordt tevens het koelgedeelte automatisch uitgeschakeld.
▶ Het koelgedeelte kan afzonderlijk worden uitgeschakeld (bijv. tijdens langere afwezigheid zoals vakantie), het vriesgedeelte blijft daarbij in gebruik.
▶ Als het apparaat resp. het koelgedeelte niet uitgeschakeld kan worden, is de kinderbeveiliging actief (zie 5.1 Kinderbeveiliging).

8.1.1 Volledige apparaat via het vriesgedeelte uitschakelen

▶ Toets On/Off van het vriesgedeelte Fig. 2 (7) ca. 2 seconden indrukken.
▷ Er klinkt een lange pieptoon.
▷ De temperatuurweergaven zijn donker.
▷ Het apparaat (koelgedeelte en vriesgedeelte) is uitgeschakeld.

8.1.2 Koelgedeelte uitschakelen

Aanwijzing

Langere afwezigheid zoals vakantie

▶ Het koelgedeelte kan afzonderlijk van het vriesgedeelte in- of uitgeschakeld worden.

▶ Toets On/Off van het koelgedeelte Fig. 2 (1) ca. 2 seconden indrukken.
▷ De temperatuurweergave van het koelgedeelte Fig. 2 (8) is donker.
▷ Het koelgedeelte is uitgeschakeld.
▷ Het vriesgedeelte blijft in bedrijf.

8.2 Buiten werking stellen

▶ Apparaat leegmaken.
▶ Apparaat uitschakelen (zie 8 Uitzetten) .
▶ Netstekker eruit halen.
▶ Apparaat reinigen (zie 6.2 Apparaat reinigen) .

▶ Laat de deuren een stukje open staan zodat er geen onaan- gename geuren kunnen ontstaan.

9 Apparaat afdanken

Het apparaat bevat nog waardevolle materialen en mag niet met het gewoon huis- of grofvuil worden meegegeven. Het recyclen van afgedankte apparaten moet vakkundig gebeuren overeenkomstig de plaatselijk geldende voorschriften en wetten.

Let erop dat bij het afvoeren van het afgedankte apparaat het koelmiddelcircuit niet wordt beschadigd, zodat het koelmiddel (informatie op het typeplaatje) of de olie erin niet ongewild vrijkomen.

▶ Apparaat onbruikbaar maken.
▶ Trek de stekker uit.
▶ Snijd het aansluitsnoer door.

Inhalt
