CELS106S - Machine à laver CONTINENTAL EDISON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Capacité de lavage	6 kg
Vitesse d'essorage	1000 tr/min
Classe énergétique	A++
Programmes de lavage	Programmes variés adaptés à différents types de tissus
Dimensions (L x P x H)	85 x 60 x 55 cm
Panneau de contrôle	Écran LED avec boutons de sélection
Poids	70 kg
Consommation d'eau	Environ 45 litres par cycle
Maintenance	Nettoyage régulier du filtre et du tambour recommandé
Sécurité	Système de verrouillage de porte pendant le lavage
Garantie	2 ans

FOIRE AUX QUESTIONS - CELS106S CONTINENTAL EDISON

Pourquoi ma machine à laver ne démarre-t-elle pas ?

Assurez-vous que la machine est correctement branchée et que le câble d'alimentation est en bon état. Vérifiez également que la porte est bien fermée et que le programme sélectionné est valide.

Comment éliminer les odeurs de ma machine à laver ?

Pour éliminer les odeurs, effectuez un cycle de lavage à vide à haute température avec du vinaigre blanc ou un produit de nettoyage pour machine à laver. Pensez également à laisser la porte ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer.

Pourquoi ma machine à laver fuit-elle ?

Vérifiez les tuyaux d'arrivée et de vidange pour vous assurer qu'ils sont correctement connectés et qu'il n'y a pas de fissures. Inspectez également le joint de la porte pour toute usure ou débris.

Que faire si ma machine à laver ne vidange pas ?

Vérifiez si le filtre de la pompe est obstrué. Nettoyez-le si nécessaire. Assurez-vous également que le tuyau de vidange n'est pas plié ou obstrué.

Comment régler la température de l'eau ?

La température de l'eau peut être réglée via le panneau de commande. Sélectionnez le programme de lavage souhaité, puis ajustez la température à l'aide des boutons appropriés.

Pourquoi le cycle de lavage prend-il plus de temps que prévu ?

Cela peut être dû à une surcharge de linge, à une faible pression d'eau ou à une fonction de lavage qui nécessite plus de temps pour un nettoyage en profondeur. Vérifiez également si le mode d'économie d'énergie est activé.

Y a-t-il des conseils pour réduire le bruit de la machine ?

Assurez-vous que la machine est de niveau et que ses pieds sont bien ajustés. Évitez de surcharger la machine et placez des tapis sous celle-ci si nécessaire pour atténuer le bruit.

Comment nettoyer le tambour de ma machine à laver ?

Pour nettoyer le tambour, effectuez un cycle à vide à haute température avec un nettoyant spécial pour machine à laver ou du vinaigre blanc. Cela éliminera les résidus de savon et les dépôts.

MODE D'EMPLOI CELS106S CONTINENTAL EDISON

Spécifications des produits ....1

Précautions de sécurité ....2

Conseils importants ....4

Généralité du lave-linge ....5

Installer le lave-linge ....6

Utiliser le lave-linge ....10

Maintenance ....18

Dépannage ......21

Annexe 23

FICHE DES PRODUITS ......25

Spécifications des produits

Paramètres/Capacité Série du moteur à inverseur
Capacité de lavage	10kg
Capacité de séchage	6kg
Modèle	CELS106SCELS106W(TWF100-N12513EHA07e-IL)
Tension 220-240V~/50Hz
Puissance nominale	1900W
Puissance de séchage	1350W
Pression de l'eau 0,05-0,8MPa
Dimension extérieure (l*P*H) mm	595*628*850
Poids net (KG) 73

⚠ REMARQUE :

1. Toutes les images dans le manuel sont utilisées uniquement à titre de schéma. Elles peuvent être différentes de la machine que vous achetez.
2. La fonction réelle et les données en nature prévalent.

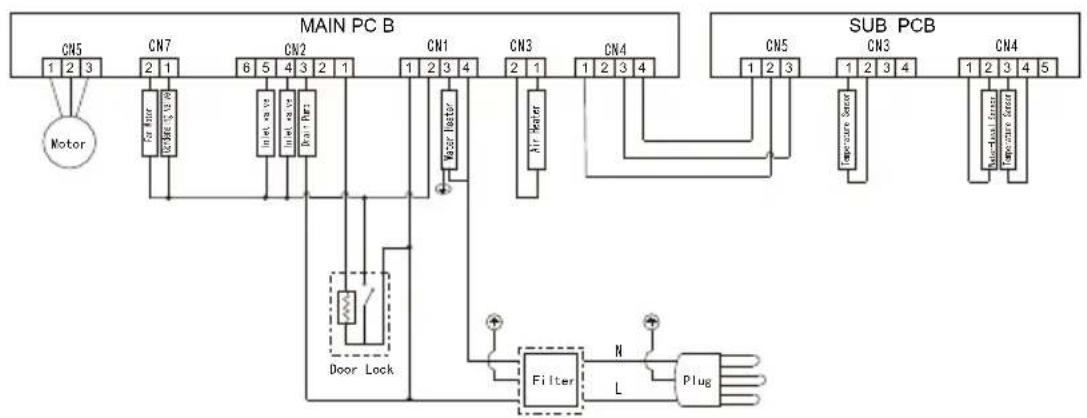

■ Schéma du circuit

Précautions de sécurité

AVERTISSEMENT

Pour réduire les risques d'incendie, de choc électrique ou de blessure lors de l'utilisation de votre appareil, suivez les précautions de base, notamment les suivantes :

- Si le câble d'alimentation est endommagé, ce câble sera remplacé par le fabricant, son agent de service ou des personnes de qualification similaire pour éviter tout risque.

- Les nouveaux jeux de tuyaux fournis avec le lave-linge doivent être utilisés et les anciens jeux de tuyaux ne doivent pas être réutilisés.

- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques ou mentales physiques ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les ait supervisées ou instruites. Les enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil. (Cet avertissement n'est pas destiné au marché EUROPÉEN).

- Cet appareil peut être utilisé par des enfants à partir de 8 ans, des personnes ayant des capacités physiques, mentales ou sensorielles limitées, ainsi qu'un manque d'expérience ou de connaissances, uniquement si elles ont reçu au préalable des consignes concernant la sécurité de fonctionnement, si elles sont surveillées et à condition qu'elles comprennent les dangers inhérents à l'usage de cet appareil. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance. (Cet avertissement est destiné au marché EUROPÉEN).

- Les ouvertures ne doivent pas être obstruées par un tapis.

- Les enfants de moins de 3 ans doivent être tenus à l'écart, sauf s'ils sont surveillés en permanence.

- Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que :

- les cuisines du personnel dans les magasins, les bureaux et autres environnements de travail ;

- les maisons de ferme ;

- par les clients dans les hôtels, motels et autres environnements résidentiels ;

- les environnements de type lit et petit déjeuner ;

- les zones à usage collectif dans les immeubles d'habitation.

- Veillez à ce que la tension et la fréquence de l'alimentation soient identiques à celles du lave-linge.

Précautions de sécurité

• Pour assurer votre sécurité, la fiche du câble d'alimentation doit être insérée dans une prise mise à la terre. Vérifiez soigneusement et assurez-vous que votre prise est correcte et qu'elle est bien mise à la terre.
• N'utilisez pas de prise dont le courant nominal est inférieur à celui du lave-linge.
• Ne faites pas fonctionner votre lave-linge lorsque des pièces manquent ou sont cassées.
• Ne débranchez jamais la fiche d'alimentation avec les mains mouillées
• Remplacez immédiatement le câble d'alimentation usé, les fiches/prises d'alimentation desserrées.
• Débranchez votre lave-linge avant de la nettoyer ou de la réparer.
• Veuillez vérifier si l'eau à l'intérieur du tambour a été évacuée avant d'ouvrir la porte. Veuillez ne pas ouvrir la porte si de l'eau est visible.
• La porte vitrée peut devenir très chaude pendant le fonctionnement. Tenez les enfants et les animaux domestiques éloignés du lave-linge pendant son fonctionnement.
• Assurez-vous que l'eau et le dispositif électrique doivent être raccordés par un technicien qualifié, conformément aux instructions du fabricant et aux règles de sécurité locales.
• Avant d'utiliser cette machine, tous les emballages et les boulons de transit doivent être retirés. Sinon, le lave-linge risque d'être sérieusement endommagé pendant le lavage des vêtements.
• Les solvants inflammables et explosifs ou toxiques sont interdits. L'essence et l'alcool, etc. ne doivent pas être utilisés comme détergents. Veuillez sélectionner uniquement les détergents adaptés au lavage en machine.
• Faites attention aux échaudures pendant que le lave-linge évacue l'eau de lavage chaude.
• Ne débranchez jamais votre lave-linge en tirant sur le câble d'alimentation. Saisissez toujours fermement la fiche et retirez-la directement de la prise.
• Si votre ancien appareil n'est plus utilisé, nous vous recommandons de retirer la porte et de couper le câble d'alimentation.
• Les matériaux d'emballage peuvent être dangereux pour les enfants. Veuillez garder tous les matériaux d'emballage (sacs en plastique, mousses, etc.) loin des enfants.
• Ne montez pas et ne vous asseyez pas sur le capot supérieur de la machine.
• Les animaux domestiques et les enfants peuvent grimper dans la machine. Vérifiez la machine avant chaque opération.
• Ne pas sécher des articles non lavés dans le sèche-linge.

Conseils importants

• Ne jamais arrêter un sèche-linge avant la fin du cycle de séchage à moins que tous les articles ne soient rapidement retirés et étalés afin que la chaleur soit dissipée.
• L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte dont les charnières sont du côté opposé à celui du sèche-linge, de manière à restreindre l'ouverture complète de la porte du sèche-linge.

Lire les instructions

Indique qu'il faut consulter le manuel d'utilisation ou la notice avant de poursuivre l'opération.

• Ne vous appuyez pas contre la porte du lave-linge.
• Le lave-linge domestique n'est pas destiné à être encastré.
• Ce lave-linge est destiné à être utilisé à l'intérieur uniquement.

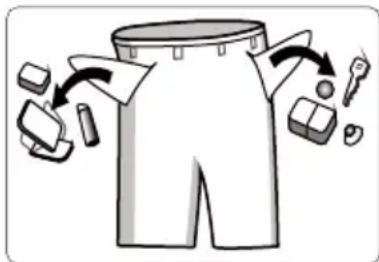

• Assurez-vous que toutes les poches sont vidées. Les objets pointus et rigides tels que les pièces de monnaie, les broches, les clous, les vis ou les pierres, etc. peuvent endommager sérieusement le lave-linge.
• N'oubliez pas de débrancher l'eau et l'alimentation électrique immédiatement après le lavage du linge.
• Le lave-linge ne doit pas être installé dans une salle de bain ou des pièces très humides ainsi que dans les pièces où se trouvent des gaz explosifs ou caustiques.
• Avant de laver le linge pour la première fois, le lave-linge doit fonctionner en un seul tour de l'ensemble des procédures sans le linge à l'intérieur.
• Ne réparez ou ne remplacez aucune pièce du lave-linge à moins que les instructions de réparation de l'utilisateur ne vous l'aient spécifiquement recommandé et que vous ayez les connaissances et les compétences nécessaires pour le faire.
• Il est interdit de laver les tapis et les soutiens-gorge insérés avec du fil d'acier.
• Ne remplissez jamais l'eau à la main pendant le lavage.
• Une fois le programme terminé, veuillez attendre deux minutes pour ouvrir la porte.
• Lors de la remise de la machine, l'eau accumulée doit d'abord être évacuée de la machine. Manipulez la machine avec précaution. Ne tenez jamais les parties en saillie de la machine lorsque vous la soulevez. La porte de la machine ne peut pas être utilisée comme poignée pendant le transport.
• Le lave-linge équipé d'une vanne à entrée unique ne peut être raccordé qu'à l'alimentation en eau froide. Le lave-linge équipé de vannes à double entrée peut être raccordé à l'alimentation en eau chaude et en eau froide.
• Le lave-linge dispose d'une grille de ventilation à sa base. Cette ouverture doit impérativement rester dégagée et ne peut en aucun cas être obstruée par un tapis.

Conseils importants

• Le sèche-linge à tambour ne doit pas être utilisé si des produits chimiques ont été utilisés pour le nettoyage.
• Le filtre à air doit être nettoyé fréquemment.
• L'accumulation de peluche autour du sèche-linge à tambour doit être évitée.
• Une ventilation appropriée doit être fournie afin d'éviter un refoulement, à l'intérieur de la pièce, de gaz provenant d'appareils brûlant d'autres combustibles, y compris les feux ouverts.
• Ne pas sécher dans le sèche-linge à tambour des articles non lavés.
• Il convient que les articles qui ont été salis avec des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, la cire et les substances pour retirer la cire soient lavés dans de l'eau chaude avec une quantité supplémentaire de détergent avant d'être séchés dans le sèche-linge à tambour.
• Il convient que les articles comme le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles étanches, les articles doublés de caoutchouc et les vêtements ou les oreillers comprenant des parties en caoutchouc mousse ne soient pas séchés dans le sèche-linge à tambour.
• Il convient d'utiliser les produits assouplissants, ou produits similaires, conformément aux instructions relatives aux produits assouplissants.
• Retirer des poches tous les objets tels que briquets et allumettes.
• Remplir les générateurs de vapeur uniquement avec les liquides spécifiés par le fabricant.
• ATTENTION: Ne jamais arrêter un sèche-linge à tambour avant la fin du cycle de séchage, à moins que tous les articles ne soient retirés rapidement et étalés, de telle sorte que la chaleur soit dissipée.
• ATTENTION: L'appareil ne doit pas être alimenté par l'intermédiaire d'un interrupteur externe, comme une minuterie, ou être connecté à un circuit qui est régulièrement mis sous tension et hors tension par un fournisseur d'électricité.
  • L'air rejeté ne doit pas être évacué dans une évacuation utilisée pour les fumées rejetées provenant des appareils brûlant du gaz ou d'autres combustibles.
  • L'appareil ne doit pas être installé derrière une porte à verrouillage, une porte coulissante ou une porte ayant une charnière du côté opposé à celle du sèche-linge, empêchant ainsi l'ouverture totale du sèche-linge à tambour.

CONSERVEZ CES INSTRUCTIONS.

LA MACHINE EST DESTINÉE À UN USAGE DOMESTIQUE UNIQUEMENT

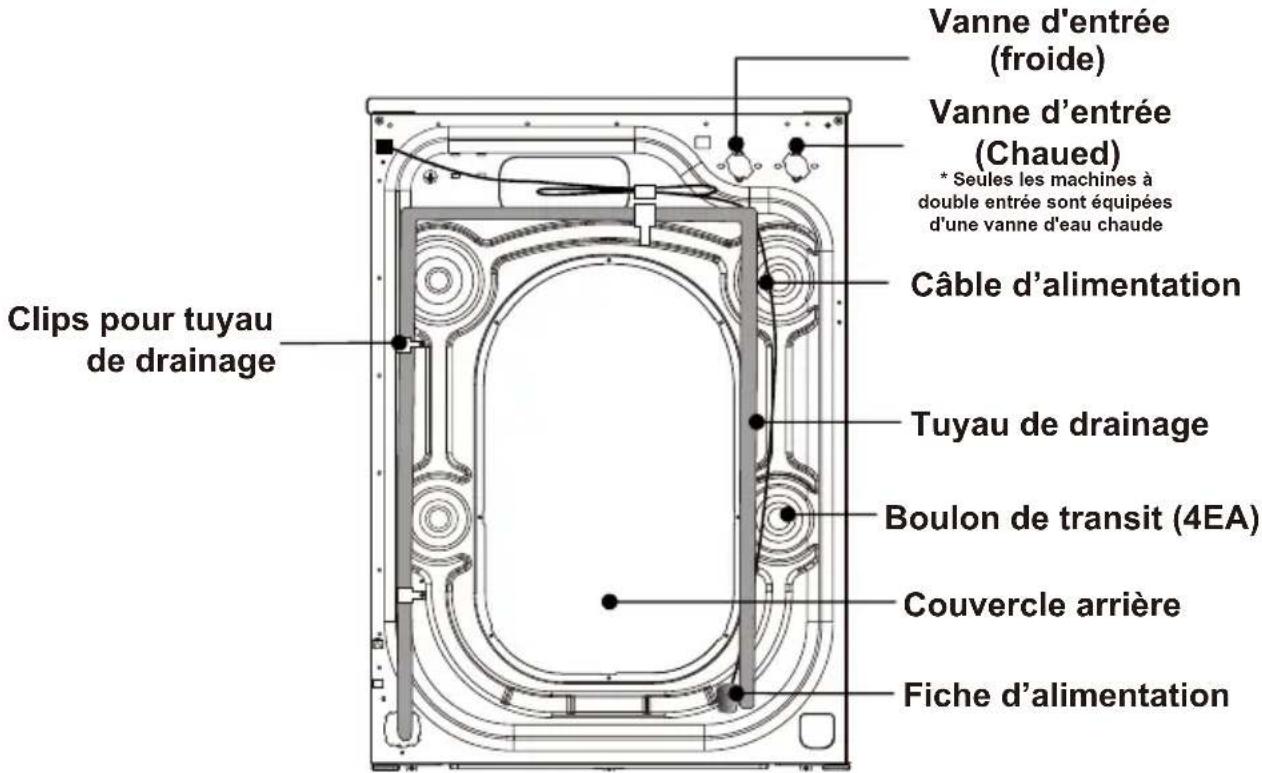

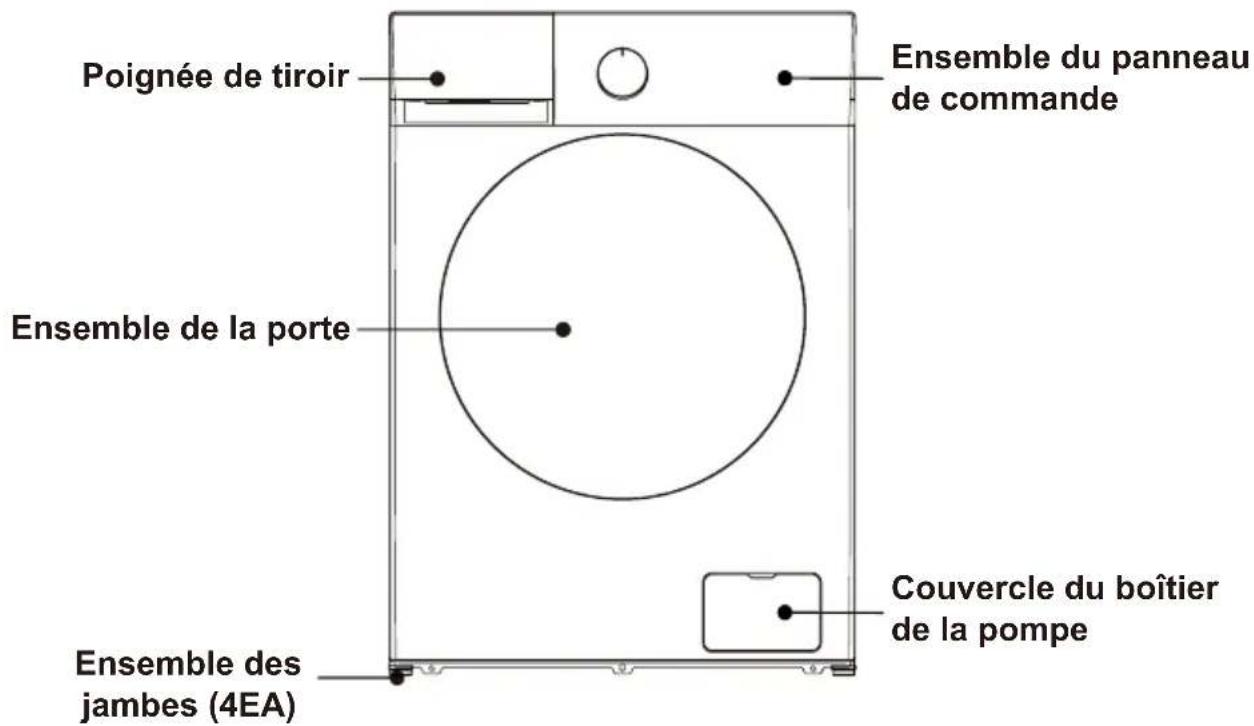

Poignée de tiroir Ensemble du panneau de commande Ensemble de la porte Couvercle du boîtier de la pompe Ensemble des jambes (4EA)

Vanne d'entrée (froide) Vanne d'entrée (Chaued) * Seules les machines à double entrée sont équipées d'une vanne d'eau chaude Câble d'alimentation Clips pour tuyau de drainage Tuyau de drainage Boulon de transit (4EA) Couvercle arrière Fiche d'alimentation

Installer le lave-linge

REMARQUE

Nous vous recommandons de faire installer votre nouveau lave-linge par un technicien qualifié. Si vous pensez avoir les compétences nécessaires pour installer le lave-linge, veuillez lire attentivement les instructions d'installation avant de procéder à l'installation.

■ Outils nécessaires

Vous aurez peut-être besoin des outils suivants pour vous aider dans l'installation de votre lave-linge :

• Ciseaux • Pinces • Tournevis standard
• Gants • Clé à molette

■ Déballage du lave-linge

Déballez votre lave-linge et vérifiez s'il n'y a pas eu de dommages pendant le transport. Assurez-vous également que tous les articles (comme indiqué ci-dessous) dans le sac ci-joint ont été reçus. Si le lave-linge a été endommagé pendant le transport, ou si un élément est manquant ou endommagé, veuillez contacter immédiatement le revendeur local.

*Si le lave-linge n'est pas à double entrée, la machine n'est pas équipée du tuyau d'entrée d'eau chaude.

Tuyau d'entrée de l'eau froide (Connexion à l'alimentation en eau froide)	Flexible d'alimentation eau chaude (à raccorder au réseau d'eau chaude)	Cache-trou (4EA) (utilisé pour boucher les trous des boulons de passage)	Support de tuyau de drainage (utilisé pour boucler l'extrémité du tuyau de drainage)	Clé à molette (1. Utilisée pour ajuster le fond de la machine, 2. Retirer le boulon de transport à l'arrière de la machine)

■ Sélectionner l'emplacement

Avant d'installer le lave-linge, il faut choisir l'emplacement caractérisé comme suit : Surface rigide, sèche et plane (si elle n'est pas plane, veuillez la mettre à niveau en vous référant à la figure suivante « Pied réglable »).

• Évitez la lumière directe du soleil.
• Ventilation suffisante.
• La température ambiante doit être comprise entre 0 et 40°C.
• L'humidité ambiante doit être inférieure à 95% (lorsque la température est de 25°C).
• Restez éloigné des sources de chaleur telles que le charbon ou le gaz. Assurez-vous que le lave-linge ne repose pas sur le câble d'alimentation. N'installez pas le lave-linge sur le sol en moquette.

Installer le lave-linge

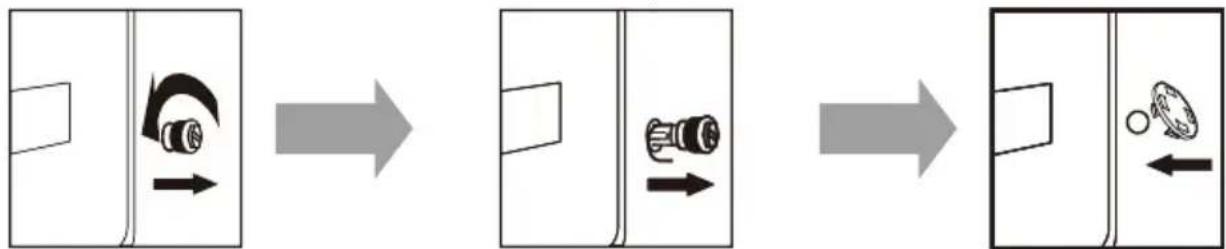

■ Retirer les boulons de transit

Avant d'utiliser ce lave-linge, les boulons de transit doivent être retirés de l'arrière de la machine. Veuillez suivre les étapes suivantes pour retirer les boulons :

Conservez correctement les boulons de transit pour une utilisation ultérieure.

1. Desserrez les quatre boulons de transit par une clé.
2. Prenez chaque tête de boulon et tirez-la à travers la partie large du trou. Puis répétez l'opération pour chaque boulon.
3. Remplissez les trous avec les couvertures en plastique fournies.

■ Mettre à niveau le lave-linge

Installez ou placez le lave-linge dans un environnement dont la température n'est pas inférieure à 0°C, mais pas à l'extérieur, car cela pourrait endommager le contrôleur de programmation.

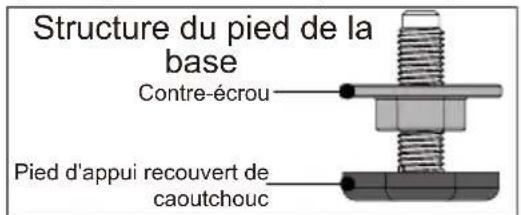

Structure du pied de la base Contre-écrou Pied d'appui recouvert de caoutchouc

Statut d'usine

■ Contre-écrou proche du fond de la boîte
■ Pied d'appui près de l'écrou de blocage

Remarque : Afin de faciliter l'installation, le statut d'usine du pied peut ne pas être verrouillé en totalité, assurez-vous de verrouiller les quatre pieds avant de régler le niveau !

1. Lors de la mise en place de la machine, vérifiez si le pied inférieur est dans l'état d'usine. Si ce n'est pas le cas, remettez le pied inférieur dans son état d'origine : l'écrou de blocage est fermement verrouillé sur le fond de la boîte et le pied de support est fermement verrouillé sur l'écrou de blocage :
2. Pour s'assurer que la machine est placée dans la bonne position, desserrez l'écrou de blocage dans le sens indiqué sur le schéma à l'aide de la clé jointe à la hauteur appropriée jusqu'à ce que le pied d'appui soit proche du sol et que la machine ne tremble pas.

La base d'appui est proche du sol

1. Après avoir placé la machine, appuyez sur le coin opposé de la plaque supérieure du lave-linge avec les deux mains et secouez-la verticalement vers le bas pour vérifier si le pied de support est proche du sol et si la machine est secouée.

1. Enfin, utilisez la clé pour tourner l'écrou de blocage vers le bas de la boîte pour la verrouiller (vous pouvez également fixer légèrement le pied de support à la main pour éviter que le pied de support ne bouge à nouveau).

Assurez-vous que les pieds d'appui ne bougent plus

ATTENTION

1. La machine doit être parfaitement mise à niveau et stabilisée lorsque les quatre pieds d'appui sont proches du sol. Abaissez les pieds autant que possible en partant du principe que la machine est de niveau.
2. Un mauvais réglage de la mise à niveau peut provoquer un bruit fort, des vibrations de la machine, un déplacement de la machine et d'autres phénomènes anormaux.
3. L'évent d'air est conçu sur le fond de la machine (pour éviter qu'il ne soit bloqué). Installez le lave-linge sur un sol solide, lisse et antidérapant. Ne placez pas le lave-linge sur une couverture souple ou un plancher en bois, ni sur divers bureaux et supports, au risque de vous blesser inutilement.

Installer le lave-linge

Le tuyau d'eau fourni peut varier en fonction du modèle. Veuillez suivre les instructions en fonction du tuyau d'eau fourni.

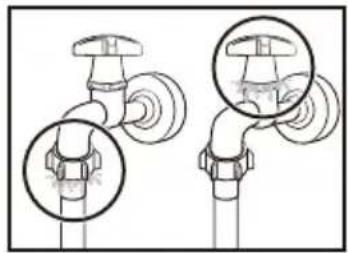

■ Connecter le tuyau d'entrée

Raccordement à un robinet d'eau fileté

1. Raccordez le tuyau d'eau au robinet, puis tournez le connecteur dans le sens des aiguilles d'une montre, comme indiqué.

1. Raccordez l'autre extrémité du tuyau d'eau au robinet d'arrivée situé à l'arrière du lave-linge. Tournez le tuyau dans le sens des aiguilles d'une montre pour le serrer.

1. Ouvrez le robinet d'eau et vérifiez s'il y a des fuites autour des zones de raccordement. Si c'est le cas, répétez les étapes ci-dessus.

Raccordement à un robinet d'eau non fileté

A B

1. Retirez l'adaptateur (A) du tuyau d'eau (B).

1. Utilisez un tournevis cruciforme pour desserrer les quatre vis de l'adaptateur.

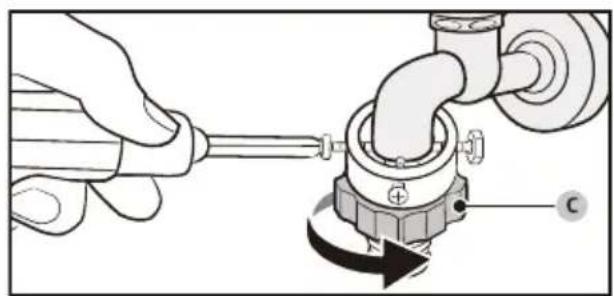

1. Tenez l'adaptateur et tournez la pièce (C) dans le sens de la flèche pour la desserrer de 5 mm (*).

1. Insérez l'adaptateur sur le robinet d'eau, puis serrer les vis tout en soulevant l'adaptateur.

2. Tournez la pièce (C) dans le sens de la flèche pour la serrer.

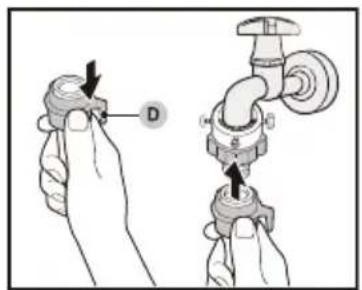

1. Tout en tirant vers le bas la pièce (D) du tuyau d'eau, connectez le tuyau d'eau à l'adaptateur. Ensuite, relâchez la pièce (D). Le tuyau s'insère dans l'adaptateur avec un déclic.

2. Pour terminer le raccordement du tuyau d'eau, voir les points 2 et 3 de la section « Raccordement à un robinet d'eau fileté ».

Installer le lave-linge

REMARQUE

• S'il y a une fuite avec le tuyau après la connexion, alors répétez les étapes pour connecter le tuyau d'entrée.
• Ne pliez pas le tuyau.
  • Vérifiez soigneusement le raccordement du tuyau d'entrée avant d'utiliser le lave-linge à chaque fois.

■ Brancher le tuyau de drainage

• Le tuyau de drainage doit être placé à une hauteur de 65 à 100cm au-dessus du sol, sinon, il peut provoquer un mauvais écoulement.
• Vous pouvez utiliser le support du tuyau de drainage fourni pour boucler le tuyau de drainage vers le bas dans le mur, le tuyau vertical ou la cuve à lessive.
• Prenez soin de vous assurer que tous les raccords de tuvaux sont bien serrés.

REMARQUE

L'extrémité du tuyau de drainage ne peut pas être immergée dans l'eau pour que le lave-linge fonctionne correctement.

• Le courant maximal traversant l'appareil étant de 10A en cas d'utilisation de la fonction de chauffage, veuillez-vous assurer que le système d'alimentation électrique (courant, tension d'alimentation et fil) de votre domicile peut répondre aux exigences de charge normales des appareils électriques.
• Veuillez brancher l'alimentation à une prise correctement installée et mise à la terre.
  • Assurez-vous que la tension d'alimentation de votre plaque est la même que celle de la tension nominale de la machine.
• La fiche d'alimentation doit être adaptée à la prise.
• N'utilisez pas de fiche ou de prise polyvalente comme rallonge.
• Ne branchez pas et ne débranchez pas la fiche avec des mains mouillées.
• Lorsque vous débranchez la fiche, tenez-la fermement, puis retirez-la. Ne tirez pas sur le câble d'alimentation en forçant.
• Si le câble d'alimentation est endommagé ou présente des signes de rupture, il faut choisir un câble spécial ou l'acheter auprès de son fabricant ou du centre de service pour le remplacer.

1. Cette machine doit être correctement mise à la terre. En cas de court-circuit, la mise à la terre peut réduire le risque de choc électrique.
2. Le lave-linge doit fonctionner sur un circuit séparé des autres appareils électriques. Dans le cas contraire, le protecteur d'alimentation peut se déclencher ou le fusible peut être brûlé.

Utiliser le lave-linge

■ Trier les vêtements

Veuillez lire attentivement ces conseils pour éviter tout problème avec votre lave-linge et tout dommage à vos vêtements.

1. Ne mettez pas de vêtements en surcharge par rapport à la capacité nominale.
2. Triez les vêtements par couleur et par étiquette d'entretien. La plupart des vêtements portent une étiquette d'entretien des textiles dans le col ou la couture latérale.

3. Assurez-vous que toutes les poches sont vides. Les objets étrangers (par exemple, les clous, les pièces de monnaie, les trombones, etc.) peuvent endommager les vêtements et les composants de la machine.

4. Fermez les fermetures éclair, les crochets, etc. avant le lavage.

5. Il faut trier les vêtements à laver par couleur. Les vêtements de couleur foncée ne doivent pas être lavés avec des vêtements de couleur claire en particulier.

6. Les zones très sales, les taches, etc. doivent être prétraitées avec un détergent liquide, un détachant, etc.

7. Retournez les vêtements en laine ou sujets aux bouloches avant de les mettre dans la machine.

REMARQUE : Assurez-vous qu'aucun vêtement ne se coince entre la porte et le joint.

Utiliser le lave-linge

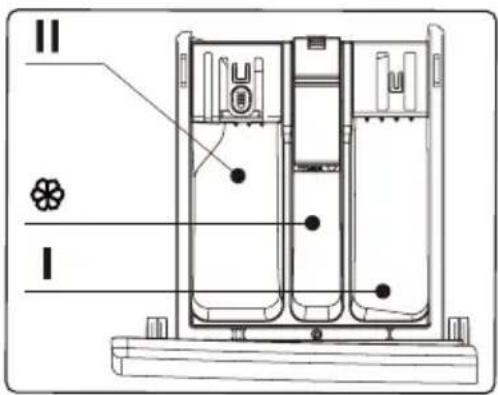

■ Mettre du détergent

1. Sortez le tiroir à détergent.
2. Ajoutez le détergent pour le prélavage dans le compartiment I.
3. Ajoutez le détergent pour le lavage principal dans le compartiment II.
4. Ajoutez l'adoucissant dans le compartiment.
5. Veuillez sélectionner le détergent approprié pour les différentes températures de lavage pour assurer le meilleur effet de lavage en consommant moins d'eau et d'électricité.

- Connecter le tuyau d'entrée et ouvrir le robinet

• Insérer la fiche d'alimentation

- Placer le tuyau de drainage

- Ouvrir la porte, mettre les vêtements et l'éteindre ; mettre le détergent dans le bac à détergent et fermer le bac ;

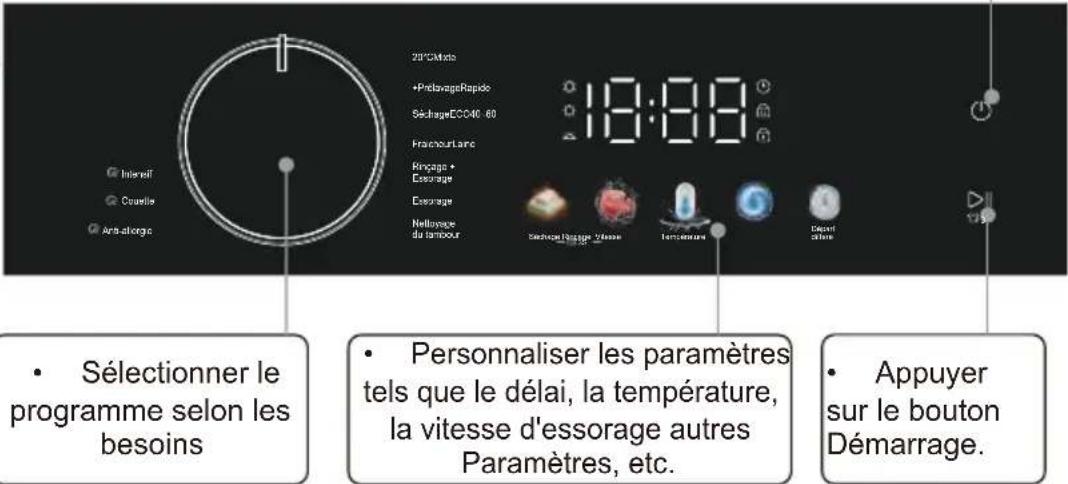

• Appuyer sur le bouton d'alimentation

20°C/Max +ProlongeRapido SéchageEC040 60 FracheurLanc Ringage + Essorage Essorage Nellovrage du tambour 18:00 Technique Rousage Vitesse Temperature Décoil atres • Sélectionner le programme selon les besoins • Personaliser les paramètres tels que le délai, la température, la vitesse d'essorage autres Paramètres, etc. • Appuyer sur le bouton Démarrage.

• Actionner le bouton d'alimentation pour démarrer le lave-linge.
• Tournez le sélecteur de cycle pour sélectionner un cycle.
• Modifiez les paramètres du cycle (température et vitesse, etc.) si nécessaire.
• Réglez le délai de temps si vous souhaitez que le cycle de lavage se termine à l'heure souhaitée.
• Appuyez sur Démarrage/Pause ▷II.
  Pour modifier le cycle en cours de fonctionnement
• Appuyez sur le bouton Démarrage/Pause ▷ pour arrêter le fonctionnement.
• Sélectionnez un cycle différent.
• Appuyez à nouveau sur le bouton Démarrage/Pause ▷Il pour lancer le nouveau cycle

Utiliser le lave-linge

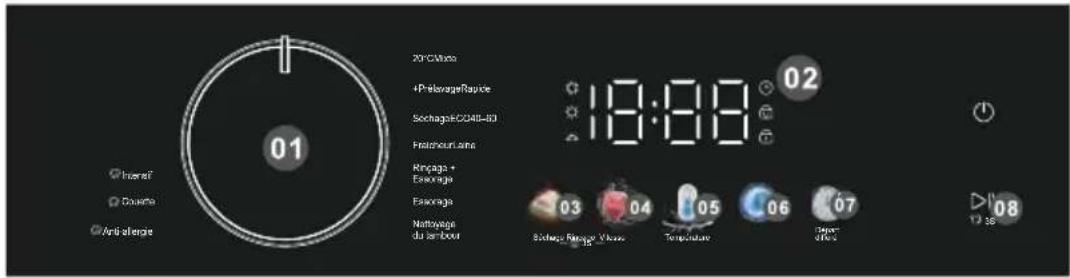

■ Panneau de commande

* L'illustration suivante est un exemple simple du panneau de commande du modèle. L'illustration n'est donnée qu'à titre indicatif. Veuillez-vous référer à l'effet réel.

20°C/Hz +Prelavage/Rapice Sochaga-ECOIL-83 Fristheuris/Ane Ringage + Easerage Easerage Nattage Jaer-Derm 18:00 02 Sachags Range Values Temperature Depart Offs Iversif Couame Anti allerge 03 04 05 06 07 08

01 Sélecteur de cycle	Tournez le cadran pour sélectionner un cycle.
02 Affichage	L'écran affiche des informations sur le cycle en cours et le temps restant estimé, ou un code d'information lorsqu'un problème survient.
03 Séchage	Appuyer pour sélectionner le mode de séchage.Un maintien prolongé sur ce bouton permet de permuter cycliquement entre les modes :« Intense » - « Standard » - « Léger » - « Séchage désactivé »;Léger - Vêtements nécessitant un séchage complémentaire après traitement;Standard - Programme standard pour textiles courants;Intense - Séchage complet permettant un port immédiat;
04 Rinçage	Appuyez sur ce bouton pour sélectionner les durées de rinçage.Les temps de rinçage disponibles dépendent du cycle.Le nombre de rinçages sélectionné sera affiché sur l'afficheur.”
05 Température	Appuyez sur ce bouton pour modifier la température de l'eau pour le cycle en cours.La plage de température disponible dépend du cycle.La température sélectionnée s'affiche sur l'écran.
06 Vitesse	Appuyez sur ce bouton pour modifier la vitesse d'essorage du cycle en cours.La vitesse d'essorage disponible dépend du cycle.La vitesse d'essorage sélectionnée s'affiche sur l'écran.
07 Départ différé	Le temps de retard correspond à la durée entre l'heure actuelle et le début du cycle ;Par exemple : un retard de 3 heures signifie que l'ensemble du programme lavage s'achèvera 3 heures après son activation ;Maintenez le bouton [Départ différé] enfoncé pour programmer jusqu'à 24 heures ; Appuyez sur le bouton d'alimentation pour réinitialiser l'appareil ou désactiver la fonction de retard.
08 Démarrage/Pause ▷II	Appuyez sur ce bouton pour démarrer ou interrompre l'opération.Appuyez une fois sur le bouton pour démarrer un cycle.Pour interrompre le fonctionnement, appuyez à nouveau sur le bouton.Vous pouvez modifier les paramètres et les options du cycle.Pour reprendre le fonctionnement en pause, appuyez à nouveau sur le bouton.

Utiliser le lave-linge

Retard

Vous pouvez régler le lave-linge pour qu'il termine automatiquement votre lavage à une heure ultérieure, en choisissant un délai de 3 à 24 heures (par incréments d'une heure). L'heure affichée indique l'heure à laquelle le lavage va se terminer.

1. Sélectionnez un cycle. Modifiez ensuite les paramètres du cycle si nécessaire.
2. Appuyez sur le bouton Départ différé à plusieurs reprises jusqu'à ce que l'heure de fin souhaitée soit définie.

3. Appuyez sur Démarrage/Pause ▷II. L'indicateur correspondant s'allume lorsque l'horloge fonctionne.

4. Pour annuler Départ différé, tournez le bouton pour redémarrer le lave-linge. Cas concret

Vous voulez terminer un cours de deux heures dans trois heures. Pour cela, vous ajoutez l'option Retard au cycle en cours avec le réglage de 3 heures, et vous appuyez sur Démarrage/Pause ▷II à 14h00. Ensuite, que se passe-t-il ? Le lave-linge commence à fonctionner à 15h00 heures et se termine à 17h00.

Icône de lavage à la vapeur

Si ce pictogramme reste constamment allumé, cela indique l'activation de la Fonction Vapeur. En raison des variations d'équipement entre modèles, certains appareils ne disposent pas de cette option. Reportez-vous aux caractéristiques techniques spécifiques de votre modèle.

Sécurité Enfants

Pour éviter les accidents d'enfants, la Sécurité Enfants verrouille tous les boutons sauf celui de Alimentation ①.

- Pour activer ou désactiver la fonction de sécurité enfant, appuyez simultanément sur Séchage et Rinçage pendant 3 secondes.

Lorsque la Sécurité Enfants est activée, l'indicateur 😊 s'allume.

Serrure de porte

Lorsque la porte n'est pas fermée ou verrouillée normalement, l'icône n'est pas lumineuse ; Si la porte est verrouillée correctement, l'icône est toujours lumineuse.

Recharger 3 s

Appuyez longuement sur le bouton Démarrage/Pause pendant 3 secondes. Une fois le verrou déverrouillé, la fonction d'ajout de vêtements au milieu peut être lancée.

Utiliser le lave-linge

Programme

Mixte : Pour une charge mixte composée de coton et de synthétique.

Rapide : Pour les vêtements légèrement sales de moins de 2,0 kg que vous souhaitez laver rapidement.

ECO 40-60 : Pour le nettoyage d'articles en coton normalement sales qui sont déclarés lavables à 40°C ou 60°C, ensemble dans le même cycle. Ce cycle est utilisé pour évaluer la conformité à la législation européenne sur l'éco-conception. Ce cycle est défini par défaut.

Laine : Le cours de laine se caractérise par un berceau et un trempage doux pour protéger les fibres de laine contre le rétrécissement et la déformation. Un détergent neutre est recommandé.

Intensif 📊 : Pour les articles très sales. Le temps de fonctionnement est plus long que les autres cycles. La vapeur protège contre les allergies et élimine les bactéries courantes.

Couette 📊 : Cette procédure est adaptée au lavage de vêtements plus lourds. Jeans, literie, etc. La vapeur protège contre les allergies et élimine les bactéries courantes.

Anti-allergie : Avec un lavage à haute température et des rinçages supplémentaires pour aider à éliminer efficacement les restes de détergent. La vapeur protège contre les allergies et élimine les bactéries courantes.

20°C : Nouvelles procédures spéciales de la norme européenne, utilisées pour le lavage de certains vêtements doux, la température ne peut choisir que 20°C, vêtements de protection.

+Prélavage : Ajouter un processus de lavage préliminaire avant de lancer le cycle Coton.

Séchage: Pour sécher les vêtements en général.

Fraicheur: Pour les vêtements qui nécessitent d'éliminer les odeurs et les plis.

Rinçage + Essorage : Il s'agit d'un processus de rinçage supplémentaire après l'application d'un adoucissant sur le linge.

Essorage : Avec un processus d'essorage supplémentaire pour éliminer efficacement l'humidité du linge.

Nettoyage du tambour : Nettoyez le tambour en éliminant la saleté et les bactéries qu'il contient.

Assurez-vous que le tambour est vide.

N'utilisez pas de produits de nettoyage pour nettoyer le tambour.

Utiliser le lave-linge

■ Tableau des procédures de lavage

• L'efficacité et les performances de lavage sont déterminées par la qualité du détergent utilisé. Utilisez uniquement un détergent approuvé pour le lavage en machine.
• Si nécessaire, utilisez un détergent spécifique, par exemple pour les tissus synthétiques et en laine. Respectez toujours les recommandations du fabricant du détergent.
• N'utilisez pas de produits de nettoyage à sec tels que le trichloréthylène et les produits similaires. Choisissez le meilleur détergent.

Programme	Charge maximale (kg)
	LAVAGE	SÉCHAGE
Mixte	5	2.5
Rapide	2	2
ECO 40-60	10	6
Laine	2	/
Intensif	5	2.5
Couette	7	3
Anti-allergie	5	2.5
20°C	2	2
+Prélavage	8	/
Séchage	/	6
Fraicheur	/	3
Rinçage + Essorage	10	6
Essorage	10	6
Nettoyage du tambour	0	0

• Ne pas ajouter de détergent en poudre si le détergent liquide n'est pas entièrement utilisé, sinon cela peut provoquer un débordement de mousse et des difficultés de lavage en raison d'un excès de détergent ;
• Le temps de lavage et l'effet de chaque programme peuvent être bien contrôlés pour les vêtements légèrement sales ; ajoutez plus de détergent, retirez une partie des vêtements ou sélectionnez un programme avec un temps de fonctionnement plus long si les vêtements sont très sales ;
• Certains programmes ont une fonction de détection du poids du linge : la zone de temporisation affiche « -- » puis indique le temps après 2 à 3 minutes de pesée ;
• Cette machine dispose d'une fonction de protection contre l'excentrique pour répartir et disperser les vêtements, ce qui prolonge le temps de lavage réel — cela est normal ;
• Ne pas toucher la machine pendant le programme Séchage pour éviter les brûlures ! (Convient aux sèche-linge).

Utiliser le lave-linge

■ Précautions pour la fonction Séchage

Textiles non adaptés au séchage

• Textiles portant l'étiquette « Ne pas sécher » ;
• Textiles en laine ou cachemire (risque de rétrécissement) ;
• Textiles délicats (soie, etc.) – risque de froissage ;
• Textiles contenant du caoutchouc polymère ou matériaux similaires ;
• Textiles traités avec des solvants inflammables (détergent, huile, etc.) – risque d'explosion ;
• Les vêtements gouttant prolongent le temps de séchage, augmentent la consommation électrique et donnent un résultat médiocre.

Précautions pour le séchage

• Le poids du linge à sécher ne doit pas dépasser la capacité maximale de séchage lors de l'utilisation de la fonction, sinon les résultats peuvent être insatisfaisants;
• Un mauvais séchage peut être causé par une alimentation en eau obstruée ou une pression d'eau faible;
• Répartir le linge en plusieurs lots si son poids excède la capacité maximale de séchage;
• Vérifier la compatibilité des textiles avec le séchage – éviter de mélanger des matières différentes;
• Sécher les textiles spéciaux (coton/tissus/vestes en duvet/sous-vêtements, etc.) après avoir sélectionné le programme de lavage adapté;
• Choisir la vitesse d'essorage maximale pour les vêtements lavés à la main, afin d'améliorer l'efficacité et réduire la durée du séchage;
• Un programme d'essorage automatique est lancé au début du séchage – l'affichage du temps varie selon la répartition du linge ; ajouter ou retirer du linge peut optimiser les performances;
• Le temps restant est une estimation et peut être raccourci ou prolongé selon les matériaux ou le degré d'humidité;
• Certains textiles peuvent rétrécir ou se déformer après séchage, selon leur composition;
• Ne pas toucher ni ouvrir la porte pendant le séchage pour éviter les brûlures !
• Ouvrir la porte après le cycle et retirer le linge (surtout avec fermetures métalliques) avant refroidissement complet;
• La durée du séchage correspond au temps sélectionné ou à l'estimation automatique du programme;
• Le séchage utilise le principe de condensation – des cycles d'alimentation/drainage d'eau sont nécessaires pour optimiser les performances. Ceci n'est pas un dysfonctionnement !

Utiliser le lave-linge

Référence approximative du poids du textile à l'état sec

Sous-vêtements(Coton, environ 50g)	Serviette(Coton, environ 70g)	T-shirt(Coton, environ 150g)	Chemise(Coton, environ 200g)
Chaussettes(Mélange, environ 50g)	Couche(environ 100g)	Sous-vêtementsmanches longues(Coton, environ 150g)	Vêtements de travail(environ 600g)

Guide de séchage des textiles courants

Programme de séchage recommandé pour textiles courants
Type de textile	Programme de lavage recommandé	Programme de séchage recommandé	Quantité recommandée de séchage	Conseils
Pull	Laine	—	—	Le textile est fragile à haute température, ne pas sécher.
Literie	Intensif	Intense	≤ 3 pièces	Le textile est facile à tordre, cela peut le rendre complètement sec.
Chemise	Super Rapide	Doux	≤ 8 pièces	Le mode de séchage léger garde le tissu doux et lisse, et peut être repassé et nivelé.
Sous-vêtements thermiques	Intensif	Intense	≤ 5 pièces	Le textile est épais, un séchage intense peut le rendre complètement sec.
Sous-vêtements & pyjamas	Intensif	Standard	≤ 8 pièces	L'effet de séchage est optimal avec une quantité réduite.
Vêtements d'extérieur (printemps/automne)	Mixte	Standard	≤ 8 pièces	L'effet de séchage est optimal avec une quantité réduite.
Vêtements d'extérieur (hiver)	Mixte	Intense	≤ 5 pièces	Le textile est épais, un séchage intense peut le rendre complètement sec.
Vêtements enfants	Anti-allergie	Standard	4~10 pièces	L'effet de séchage est optimal avec une quantité réduite.
Serviette & serviette de bain	Intensif	Standard	4~8 pièces	L'effet de séchage est optimal avec une quantité réduite.
Jeans	Mixte	Standard	4~10 pièces	L'effet de séchage est optimal avec une quantité réduite.
T shirt	Super Rapide	Standard	4~15 pièces	L'effet de séchage est optimal avec une quantité réduite.

Maintenance

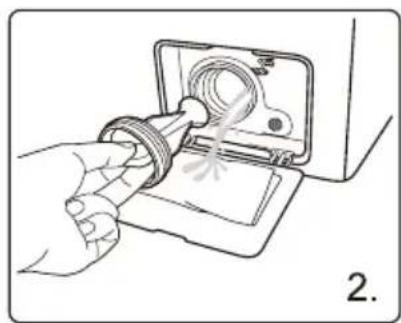

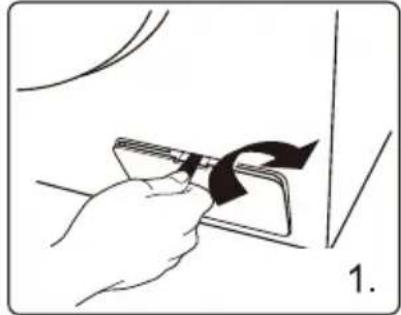

■ Nettoyage de la pompe de drainage

Dévissez le filtre et faites attention à l'eau restante, en retirant tout matériau étranger du filtre de la pompe de drainage ;

Ouvrez le couvercle du filtre à l'aide d'outils tels que des pièces de monnaie, en respectant le sens du graphique ;

Réinstallez le filtre.

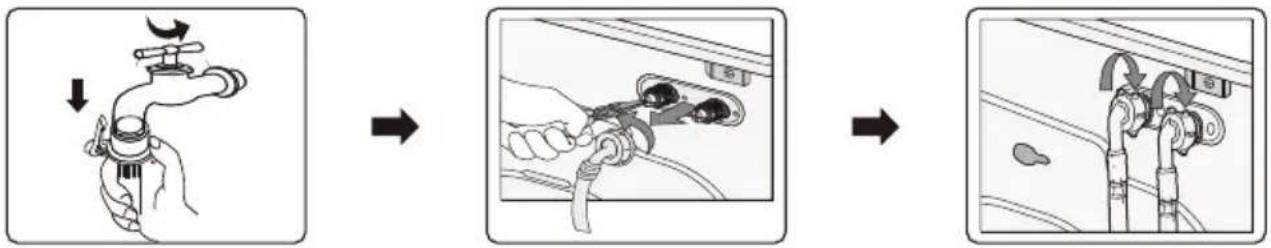

■ Nettoyage du filtre de la vanne d'entrée

Le filtre d'entrée sera nettoyé s'il n'y a pas d'eau ou si l'eau est insuffisante lorsque le robinet est ouvert.

1. Réduire la pression de l'eau :

a. Fermez le robinet.

b. Sélectionnez n'importe quelle procédure à l'exception de la procédure « Essorage ».

c. Appuyez sur le bouton « Démarrage/Pause ▶ et laissez la procédure se dérouler pendant environ 40 secondes.

d. Retirez la fiche d'alimentation.

1. Retirer le tuyau d'entrée du robinet.
2. Laver le filtre par l'eau.
3. Rebrancher le tuyau d'entrée.

■ Nettoyage du tiroir à détergent

La structure du bac à détergent varie selon les modèles de machines ; veuillez suivre les étapes et les méthodes indiquées dans la figure ci-dessous pour nettoyer le bac à détergent :

Distributeur commun

■ S'il y a des résidus de détergent ou d'adoucissant dans la boîte :

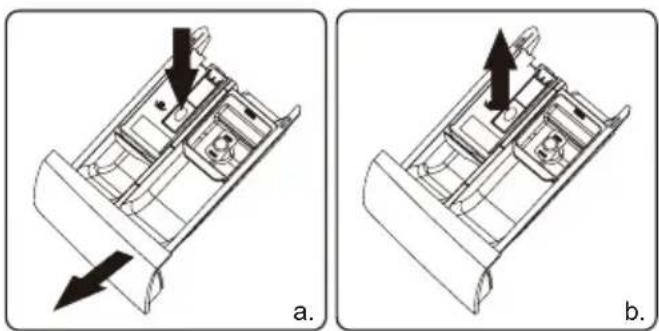

♦ Comme le montre la figure a, tirez la boîte et appuyez sur la tige de limite ; sortez tout le tiroir ;
♦ Comme le montre la figure b, ouvrez la boîte (soulevez-la lentement) et retirez la plaque du siphon (soulevez-la) ;
◆ Utilisez l'eau du robinet ou une brosse pour laver la boîte du détergent et le tuyau du siphon ;
♦ Remettez en place le couvercle de la boîte et le tuyau du siphon, et poussez le tiroir vers l'intérieur.

■ Un peu de détergent s'écoulera dans la boîte à eau lors du tirage de la boîte, c'est normal.

Essayez de ne pas ouvrir et fermer de façon répétée la boîte de perte de détergent ;

■ Faites attention aux débordements de détergent qui peuvent causer des désagréments lors du réglage (comme l'inclinaison et le déplacement, etc.) de la machine (sortez la valise avant le réglage).

■ Récupération de la congélation

Le lave-linge peut geler lorsque la température descend en dessous de 0°C.

1. Éteignez le lave-linge et débranchez le câble d'alimentation.
2. Versez de l'eau chaude sur le robinet d'eau pour détacher le tuyau d'eau.
3. Débranchez le tuyau d'eau, et trempez-le dans de l'eau chaude.
4. Versez de l'eau chaude dans le tambour et laissez-le pendant environ 10 minutes.
5. Rebranchez le tuyau d'eau au robinet d'eau.

REMARQUE

1. Lorsque le lave-linge est réutilisé, assurez-vous que la température ambiante est supérieure à 0°C.
2. Si votre lave-linge est situé dans une pièce où il peut geler facilement, veuillez vider l'eau restante dans le tuyau de drainage et le tuyau d'entrée.
3. Veuillez contacter un technicien si votre lave-linge est gelé.

PROBLÈMES SOLUTIONS

Il reste de l'eau dans la machine		C'est normal et c'est le résultat des tests d'eau effectués à l'usine.
Le lave-linge ne fonctionne pas		Vérifiez si la fiche d'alimentation est bien insérée.Vérifiez si le robinet est ouvert.Vérifiez si le bouton « Alimentation » est enfoncé.Vérifiez si le bouton « Démarrage/Pause » est enfoncé.Vérifiez si la fonction de retard est activée.
Fuite d'eau		Vérifiez et fixez le tuyau d'entrée.Nettoyez le tuyau de drainage et demandez à une personne spécialisée de le réparer si nécessaire.
Bruit anormal et fortes vibrations		Vérifiez si les boulons de transport ont été retirés. Vérifiez si les pieds réglables sont ajustés de niveau.Vérifiez si le lave-linge est installé sur un sol solide et plat.Vérifiez s'il n'y a pas de barrettes ou d'articles métalliques à l'intérieur.
L'efficacité du lavage n'est pas satisfaisante		Sélectionnez une procédure appropriée.Ajoutez la quantité de détergent appropriée conformément aux instructions figurant sur l'emballage du détergent.
La machine ne répond pas après avoir appuyé sur les boutons		Vérifiez si la fonction « Sécurité Enfants » a été activée.Appuyez d'abord sur le bouton « Démarrage/Pause », puis sur les autres boutons.
La durée réelle des procédures ne correspond pas à la durée affichée		Vérifiez si le linge dans le tambour est suffisamment dispersé.Vérifiez si l'eau s'écoule bien ou qu'elle entre bien dans l'appareil.
Le lave-linge se remplit lors du drainage		Vérifiez si la hauteur maximale du tuyau de drainage est inférieure à 65cm.Vérifiez si le tuyau de drainage est immergé.

AFFICHAGE SIGNIFICATION SOLUTIONS

E1	Le lave-linge se remplit au fil du temps	Vérifiez si le robinet est ouvert. Vérifiez si la pression de l'eau est trop faible. Vérifiez si la vanne d'entrée est bloquée.
E2	L'eau s'écoule au fil du temps	Vérifiez si la pompe de drainage est bloquée. Contactez un technicien si nécessaire.
E3	La serrure de la porte est en panne	Refermez bien la porte. Vérifiez si le linge est coincé entre la porte et le joint. Contactez un technicien si nécessaire.
E4	L'eau déborde	Le lave-linge se remplit automatiquement d'eau jusqu'à ce que le niveau d'eau soit adapté à la procédure de lavage. Contactez un technicien si nécessaire.
E5	Le moteur électrique est en panne	Veuillez contacter un technicien.
E6	Le chauffage ne fonctionne pas	Veuillez contacter un technicien.
E7	Le capteur de température est en panne	Veuillez contacter un technicien.
E8	Logiciel/matériel inégalé sur la carte mère et la plaque d'inversion de fréquence	Veuillez contacter un technicien.
E9	Défauts de communication	Veuillez contacter un technicien.
E10	Défaillances de l'inverseur	Veuillez contacter un technicien.

Remarque :

Veuillez-vous référer ici au modèle réellement acheté pour l'affichage des défauts. Les différents modèles ont des affichages de défauts divers.

■ Étiquette d'entretien des tissus

Matériau résistant Tissu délicat Ne pas repasser L'article peut être lavé à 90°C L'article peut être lavé à 60°C L'article peut être lavé à 40°C L'article peut être lavé à 30°C Ne pas nettoyer à sec L'article peut être lavé à la main Sécher à plat Nettoyage à sec uniquement Peut être suspendu pour sécher Peut être blanchi à l'eau froide Sécher sur un cintre Ne pas blanchir Peut être repassé à 200°C maximum Peut être repassé à 150°C maximum Peut être repassé à 100°C maximum Peut être nettoyé à sec avec n'importe quel solvant Nettoyage à sec uniquement avec du perchlorure, de l'essence à briquet, de l'alcool pur ou du R113. Nettoyage à sec uniquement avec du carburant aviation, de l'alcool pur ou du R113 Séchage par culbutage, chaleur normale Séchage par culbutage, chaleur réduite Ne pas sécher en machine

■ Avertissement électrique

Afin d'éviter les incendies, les chocs électriques et autres accidents, veuillez-vous rappeler les consignes suivantes :

-Seule la tension indiquée sur l'étiquette d'alimentation peut être utilisée. Si vous n'êtes pas sûr de la tension à la maison, veuillez contacter le bureau d'électricité local.

-Lorsque vous utilisez la fonction chauffage, le courant maximal traversant le lave-linge atteint 10A. Par conséquent, veuillez-vous assurer que les unités d'alimentation (courant, tension et câble) peuvent répondre aux exigences normales de charge pour la machine.

-Protégez correctement le câble d'alimentation. Le câble d'alimentation doit être bien fixé afin qu'il ne puisse pas faire trébucher les personnes ou d'autres choses et être endommagé. Une attention particulière doit être accordée à l'emplacement de la fiche.

-Ne surchargez pas la prise murale ni allongez le câble. Une surcharge du câblage peut provoquer un incendie ou un choc électrique. Ne retirez pas la fiche d'alimentation avec une main mouillée.

-Pour assurer votre sécurité, la fiche d'alimentation doit être insérée dans une prise de courant mise à la terre. Vérifiez soigneusement et assurez-vous que votre prise est correctement et sûrement mise à la terre.

Annexe

■ Protection de l'environnement

• Le lave-linge est fabriqué à partir de matériaux recyclables. Si vous décidez de mettre ce lave-linge au rebut, veuillez respecter les réglementations locales en matière d'élimination des déchets. Coupez le câble d'alimentation afin que le lave-linge ne puisse pas être branché sur le secteur. Retirez la porte afin que les petits animaux et les enfants ne puissent pas rester coincés à l'intérieur du lave-linge.
• Ne dépassez pas les quantités de détergent recommandées dans les instructions des fabricants de détergents.
• N'utilisez les produits détachants et les détergents avant le cycle de lavage que lorsque cela est strictement nécessaire.
• Économisez l'eau et l'électricité en ne lavant que des charges complètes (la quantité exacte dépend du programme utilisé).
• Mise au rebut correcte de ce produit

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers dans toute l'UE. Pour éviter tout dommage possible à l'environnement ou à la santé humaine résultant d'une élimination incontrôlée des déchets, recyclez cet appareil de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, utilisez le système de retour et de collecte ou contactez le détaillant où le produit a été acheté. Ils peuvent prendre ce produit pour un recyclage respectueux de l'environnement.

⚠️ REMARQUE :

1. L'efficacité énergétique a été testée selon la procédure « ECO 40-60 ».
2. Scannez le code QR figurant sur l'étiquette énergétique pour obtenir des informations complémentaires sur le produit.
3. Lorsque le lave-linge donne des codes d'erreur, assurez-vous de contacter notre équipe après-vente pour la réparation. Nous ne serons pas responsables de tout problème causé par une réparation non autorisée.
4. Si vous devez commander des accessoires, nous pouvons les envoyer dans les 15 jours ouvrables suivant la demande.
5. Dans le but d'améliorer les performances de l'ensemble du lave-linge, l'apparence et les spécifications peuvent être modifiées sans préavis.
6. Le panneau d'affichage doit indiquer « FIN » pendant 10 minute après la fin du cycle.

FICHE DES PRODUITS

CELL1012DDW1 / CELL1012DDS1

Nom de catégorie	ECO 40-60			20°C	Coton 95°C	Laine	Super rapide	Intensif
	100% de charge	50% de charge	25% de charge
Capacité nominale (kg)	10,0 5,0	2,5 5,0 10,0	0 2,5 2,5 10,0
Durée du programme (h:min)	3:59 3:00	3:00 0:50	2:19 0:44 0:15 2:08
Consommation d'électricité (kWh/cycle)	0,848 0,5	68 0,251 0,215 1,503	0,123 0,050 0,805
Consommation d'écycle)	65,0 52,0	40,0 46,0	71,0 57,0 35,0 52,0
Température maximale (°C)	32	31	24	20	75	22	18	50
RMC (%) 53,90	53,90	81,0	70,0 77,0	87,0 72,0
Vitesse d'essorage (tr/min)	1200 1200	1200 600	800	400 800	800

Programme	Charge maximale (kg)	Temp. (°C)	Spinning speed RPM	Temps de lavage (hour)	Temps de séchage(Humide/Standard/Lourd)	Temps de lavage et de séchage
	10
Mixte	7(3)	(-)/20/30/40	0/400/800/1200	0:48/0:51/0:56/0:66	2:30/2:55/3:20	3:08/3:33/3:58
Rapide	2(2)	(-)	0/400/800/1200	0:15	0:43/0:48/0:58	0:51/0:56/1:06
ECO 40-60	10(5)	40	1200	3:42	2:50/3:30/4:00	6:12/6:52/7:22
Laine	2	(-)/20/30/40	0/400	0:46/0:54/0:59/1:09	/	/
Intensif	5(2.5)	(-)/20/30/40/60	0/400/800/1200	1:44/1:52/2:19/2:24/2:49	1:40/2:00/2:30	3:54/4:14/4:44
Couette	10(5)	(-)/20/30/40/60	0/400/800/1200	1:19/1:22/1:49/1:59/2:24	1:25/1:41/2:20	3:03/3:19/3:58
Anti-allergie	5(2.5)	(-)/20/30/40/60	0/400/800/1200	1:16/1:19/1:46/1:56/2:16	1:40/2:00/2:30	3:15/3:35/4:05
20°C	6(3)	20	0/400/800	0:50	2:50/3:30/4:00	3:34/4:14/4:44
+Prélavage	8(3)	(-)/20/30/40/60/95	0/400/800/1200	1:30/1:33/1:38/1:48/2:18/2:46	2:30/2:55/3:20	4:08/4:33/4:58
Séchage	6	(-)	0/400/800/1200	/	2:30/3:10/3:40	2:30/3:10/3:40
Fraicheur	3	(-)	(-)	/	0:56	0:56
Rinçage + Essorage	10(5)	(-)	0/400/800/1200	0:19	2:50/3:30/4:00	2:58/3:38/4:08
Essorage	10(5)	(-)	0/400/800/1200	0:11	2:50/3:30/4:00	2:50/3:30/4:00
Nettoyage du tambour	0	60/95	800	1:16/1:36	0:20	1:36/1:56

Nom de fournisseur ou marque commerciale : CONTINENTAL EDISON

Identifiant du modèle : CELS106S / CELS106W (TWF100-N12513EHA07e-IL)

Paramètres généraux du produit :

Paramètre Valeur Paramètre Valeur
Capacité nominale (kg)	Capacité nominale	6.0	Dimensions en cm	Hauteur	85
				Largeur	60
	Capacité de lavage	10.0		Profondeur	63
Indice d'efficacité énergétique	EEI_w	51.4	Classe d'efficacité énergétique	EEI_w	A
	EEI_WD	81.8		EEI_WD	E
Indice d'efficacité de lavage	I_w	1.031	Efficacité de rinçage (g/kg dry textile)	I_R	5.0
	J_W	1.031		J_R	5.0
Consommation d'énergie en kWh par cycle, Pour le cycle de lavage du lave-linge séchant domestique, utilisant le programme ECO40-60 avec des charges complètes et partielles. La consommation réelle dépendra de l'utilisation de l'appareil.		0.508 3.75	Consommation d'énergie en kWh par cycle, Pour le cycle lavage+séchage du lave-linge séchant domestique avec des charges complètes et demi-charges. La consommation réelle dépendra de l'utilisation de l'appareil.
Consommation d'eau en litres par cycle, Pour le programme ECO40-60 avec des charges complètes et partielles. La consommation réelle dépendra de l'utilisation de l'appareil et de la dureté de l'eau.		51 89	Consommation d'eau en litres par cycle, Pour le cycle lavage+séchage du lave-linge séchant domestique avec des charges complètes et demi-charges. La consommation réelle dépendra de l'utilisation de l'appareil et de la dureté de l'eau.
Température maximale à l'intérieur du textile traité (°C), Pour le cycle de lavage du lave-linge séchant domestique, utilisant le programme ECO40-60.	Rated Capacity	32	Température maximale à l'intérieur du textile traité (°C), Pour le cycle de lavage du lave-linge séchant domestique, utilisant le cycle lavage+séchage.	Capacité nominale	28
	Demi	29		Half	25
	Quarter	24

FICHE DES PRODUITS

Vitesse d'essorage (tr/min)	Capacité nominale	1200	Teneur en humidité résiduelle pondérée (%)	53.9
	Demi 1200
	Quart 1200
Durée du programme ECO40-60 (h:min)	Capacité nominale	3:59	Classe d'efficacité d'essorage-séchage	B
	Demi 3:00
	Quart 3:00
Émissions acoustiques aériennes pendant la phase d'essorage pour le cycle de lavage ECO40-60 à capacité nominale (dB(A) re 1 pW)	76		Durée du cycle lavage+séchage (h:min)	Capacité nominale	9:50
				Demi	6:00
Type	Pose libre		Classe d'émission acoustique aérienne pour la phase d'essorage du programme ECO40-60 à capacité nominale	B
Mode arrêt (W) (si applicable)	0,50		Mode veille (W) (si applicable)	-
Démarrage différé (W) (si applicable)	4,00		Veille en réseau (W) (si applicable)	-

Durée minimale de la garantie offerte par le fournisseur : 2 ans

Ce produit a été conçu pour libérer des ions d’argent pendant le cycle de lavage.

NON

FICHE DES PRODUITS

PARAMÈTRE UNITÉ VALEUR
Capacité nominale pour le cycle de lavage, par intervalles de 0,5 kg (c)	kg	10.0
Capacité nominale pour le cycle lavage+séchage, par intervalles de 0,5 kg (d)	kg	6.0
Consommation d'énergie du programme ECO40-60 à capacité nominale (E_W,full)	kWh/cycle	0.790
Consommation d'énergie du programme ECO40-60 à demi-capacité (E_W,12)	kWh/cycle	0.542
Consommation d'énergie du programme ECO40-60 au quart de capacité (E_W,1/4)	kWh/cycle	0.300
Consommation pondérée d'énergie du programme ECO40-60 (E_W)	kWh/cycle	0.508
Consommation énergétique standard du programme ECO40-60 (SCE_W)	kWh/cycle	0.988
Indice d'efficacité énergétique du cycle de lavage (EEI_W)	-	51.4
Consommation d'énergie du cycle lavage+séchage à capacité nominale (E_WD,full)	kWh/cycle	4.521
Consommation d'énergie du cycle lavage+séchage à demi-capacité (E_WD,12)	kWh/cycle	2.610
Consommation pondérée d'énergie du cycle lavage+séchage (E_WD)	kWh/cycle	3.757
Consommation énergétique standard du cycle lavage+séchage (SCE_WD)	kWh/cycle	4.593
Indice d'efficacité énergétique du cycle lavage+séchage (EEI_WD)	-	81.8
Consommation d'eau du programme ECO40-60 à capacité nominale (W_W,full)	L/cycle	65.0
Consommation d'eau du programme ECO40-60 à demi-capacité (W_W,12)	L/cycle	50.0
Consommation d'eau du programme ECO40-60 au quart de capacité (W_W,1/4)	L/cycle	42.0
Consommation d'eau pondérée du cycle de lavage (W_W)	L/cycle	51

FICHE DES PRODUITS

Température atteinte pendant au moins 5 min à l'intérieur du linge pendant le programme ECO40-60 à capacité nominale (T)	°C	32
Température atteinte pendant au moins 5 min à l'intérieur du linge pendant le programme ECO40-60 à demi-capacité (T)	°C	29
Température atteinte pendant au moins 5 min à l'intérieur du linge pendant le programme ECO40-60 au quart de capacité (T)	°C	24
Température atteinte pendant au moins 5 min à l'intérieur du linge pendant le cycle de lavage (cycle lavage+séchage) à capacité nominale (T)	°C	28
Température atteinte pendant au moins 5 min à l'intérieur du linge pendant le cycle de lavage (cycle lavage+séchage) à demi-capacité (T)	°C	25
Vitesse d'essorage pendant la phase d'essorage du programme ECO40-60 à capacité nominale (S)	rpm	1200
Vitesse d'essorage pendant la phase d'essorage du programme ECO40-60 à demi-capacité (S)	rpm	1200
Vitesse d'essorage pendant la phase d'essorage du programme ECO40-60 au quart de capacité (S)	rpm	1200
Teneur en humidité résiduelle pondérée après lavage (D)	%	53.9
Teneur en humidité finale après séchage.	%	0.0
Émissions acoustiques aériennes pendant le programme ECO40-60 (phase d'essorage)	dB(A) re 1 pW	76
Consommation électrique en “ mode arrêt ” ( P_o )(si applicable)	W	0.50
Consommation électrique en “ mode veille ” ( P_sm )(si applicable)	W	-
Le “ mode veille ” inclut-il l'affichage d'informations ?	-	-
Consommation électrique en “ mode veille ” ( P_sm )en condition de veille réseau (si applicable)	W	-
Consommation électrique en “ démarrage différé ” ( P_ds )(si applicable)	W	4.00

GARANTIE

L'appareil que vous achetez est garanti par le fabricant pour une période de 24 mois à compter de la date d'achat (la preuve d'achat datée faisant foi).

EXCLUSIONS DE GARANTIE :

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de:

(1) détériorations superficielles dues à l'usure normale du produit;
(2) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(3) toute opération impropre d'entretien, utilisation non conforme aux instructions concerant le produit ou branchement à une tension incorrecte:
(4) toute utilisation d'accessoires non fournis ou approuvés par le fabricant.

Information: La garantie ne pourra pas être appliquée en cas d'absence de la plaque signalétique et/ou du numéro de série de l'appareil.

SERVICES DE RÉPARATION: En cas de dysfonctionnement pendant la période de la garantie du fabricant: toute demandede prise en charge doit être faite auprès du revendeur professionnel auquel vous avez acheté votre produit. Après l'expiration de la période de garantie du fabricant: consulter le document « Piècesde rechange et réparation » dans la documentation relative à votre appareil de Machine à laver sur le site www.continentaledison.fr

PIECES DE RECHANGE: Les pièces de rechange nécessaires à la réparation de votre lave-linge sont disponibles au moins pendant 10 ans, conformément au règlement européen relatif à l'écoconception des appareils de lavage.

VIII - GARANTIE

Consulter le document « Pièces de rechange et réparation » dans la documentation relative à votre appareil de Machine à laver sur le site www.continentaledison.fr, il vous renseignera sur:

• la durée de disponibilité pour chaque pièce de rechange;
• les modalités de commande des pièces de rechange;
• des services de réparation professionnels.

Vous pouvez trouver sur le site eurosav, l'achat de pièces détachées: www.eurosav.eu

IMPORTE PAR

AMC

[e-mail]
