| Type de produit | Hotte aspirante |
| Marque | FAR |
| Modèle | HD350INC60/25A |
| Dimensions (L x P x H) | 595 x 330 x 595-875 mm |
| Alimentation | 220-240 V ~ 50 Hz |
| Puissance du moteur | 1 x 40 W |
| Puissance de l'éclairage | 1 x 1,5 W (LED) |
| Type d'éclairage | LED (DSS-1.5-S-120, 12 V DC) |
| Nombre de vitesses | 3 (faible, moyenne, haute) |
| Débit d'air maximal | 320 m³/h |
| Niveau sonore maximal (vitesse haute) | 63 dB |
| Niveau sonore minimal (vitesse basse) | 52 dB |
| Efficacité fluidodynamique | 24,2 |
| Indice d'efficacité énergétique | 35,5 |
| Consommation d'énergie annuelle | 10,0 kWh/an |
| Distance minimale (table électrique) | 65 cm |
| Distance minimale (table à gaz) | 75 cm |
| Filtres | Filtre à graisses (lavable) + Filtre à charbon (remplaçable) |
| Fonctions spéciales | Minuterie 5 min, arrêt automatique du moteur en surchauffe |
| Entretien des filtres | Filtre à graisses : nettoyage hebdomadaire (lave-vaisselle) ; filtre à charbon : remplacement tous les 2-4 mois |
| Sécurité | Mise à la terre obligatoire, clapet anti-retour, protection contre surchauffe moteur |
| Installation | Évacuation extérieure ou recyclage avec filtre à charbon, par professionnel qualifié |
| Accessoires inclus | Cheminée télescopique, conduit aluminium, filtres à charbon, vis, chevilles |
FOIRE AUX QUESTIONS - HD350INC60/25A FAR
Questions des utilisateurs sur HD350INC60/25A FAR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice HD350INC60/25A - FAR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HD350INC60/25A de la marque FAR.
MODE D'EMPLOI HD350INC60/25A FAR
Nous vous remercions d'avoir choisi la qualité FAR. Ce produit a été créé par notre équipe de professionnels et selon la réglementation européenne. Pour une meilleure utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement ce manuel d'instructions et de le conserver pour toute référence ultérieure.
TABLE des matières
Sécurité.... FR-2
Spécifications...... FR-9
Avant l'utilisation de la hotte aspirante.... FR-10
Préparations pour le montage.... FR-11
Montage.... FR-13
Fonctionnement.... FR-25
Nettoyage et entretien.... FR-26
Spécifications techniques.... FR-29
Dépannage.... FR-31
SAV - Garantie.... FR-32
Protection de l'environnement...... FR-33
Sécurité
■ N'utilisez cet appareil que de façon

prévue par le fabricant. Si vous avez des questions, contactez le fabricant via le contact fourni dans la notice.
Avant d'entretenir ou de nettoyer l'appareil, débranchez ou déconnectez la hotte de l'alimentation électrique. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés (surveillées) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des
enfants sans surveillance.
■ Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées conformément à tous les règlements et normes applicables.
■ Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) des appareils à combustible, afin d'éviter tout refoulement.
■ Lors du perçage dans le mur ou le plafond, prenez garde à ne pas causer de dommages aux connexions électriques et/ou aux canalisations.
Les conduits de ventilation doivent toujours évacuer vers l'extérieur.
■ Pour évacuer l'air qui doit être éliminé, respectez les réglementations des autorités compétentes locales.
■ La mise à la terre de l'appareil est
obligatoire.
■ Lorsque les réglementations locales applicables comportent des exigences d'installation et/ou de certification plus restrictives, les exigences susmentionnées prévalent sur celles du présent document et l'installateur s'engage à s'y conformer à ses frais. ■ Nettoyez fréquemment la hotte aspirante. Il ne faut pas faire accumuler la graisse sur les ventilateurs, les filtres ou dans les conduits d'évacuation. ■ Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :
- des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
- des fermes;
- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
- des environnements de type
chambres d'hôtes.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.
- Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Ne pas flamber d'aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.
Les réglementations concernant l'évacuation de l'air doivent être respectées.
En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous au paragraphe ci-après de la notice.
■ Le changement de certaines pièces de votre appareil électroménager peut entraîner un danger. Assurez-vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les réparations vous-même en toute sécurité. En cas de doute, faites appel à un professionnel agréé.
■ L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
■ Pour des informations détaillées sur les méthodes et la fréquence de nettoyage, consultez la section 'Nettoyage et entretien'.
En ce qui concerne les informations détaillées sur l'installation, référez-vous à la section "Montage".
■ Nettoyage et entretien réguliers du capot 1 fois par semaine. ■ Utiliser une lampe de type DSS-1.5-S-120 (Code ILCOS selon la norme IEC 61231) (ou pour une lampe de remplacement).
| Puissance maximale | Tension | Photo | Code ILCOS | |
| Module LED | 1.5 W | 12VDC | Diameter :120*33mm | DSS-1.5-S-120 |
■ Distance minimale à respecter entre la table de cuisson et la partie la plus basse de la hotte : 65 cm pour une table de cuisson électrique, 75 cm pour une table de cuisson à gaz. - La hotte de cuisine est destinée à être installée uniquement au-dessus d'une table de cuisson possédant quatre foyers de cuisson au maximum.
⚠ AVERTISSEMENT: Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.
Avertissement
■ Uniquement pour la ventilation générale. Ne pas utiliser pour évacuer des matières et vapeurs dangereuses ou explosives. ■ Le moteur de votre hotte est équipé d'une surcharge thermique qui arrête automatiquement le moteur en cas de surchauffe. Le moteur redémarrera lorsqu'il aura refroidi. Si le moteur continue à s'arrêter et de redémarrer, contactez le Service Après-Vente. ■ Respectez toujours les exigences du fabricant de l'appareil de cuisson en matière de besoins de ventilation. - Afin de réduire le risque d'incendie et d'évacuer correctement l'air, veillez à canaliser l'air à l'extérieur - N'évacuez pas l'air dans des espaces situés à l'intérieur des murs ou du plafond ou dans des greniers, des vides sanitaires ou des garages. - Portez des gants de travail et lunettes de sécurité pour toutes les opérations d'installation et d'entretien. ■ Veuillez lire l'étiquette de spécification sur le produit pour de plus amples informations et exigences.
Spécifications

| Tension | 220V-240V~ 50Hz |
| Puissance du moteur | 1 x 40W |
| Puissance des lampes | 1 x 1.5W |

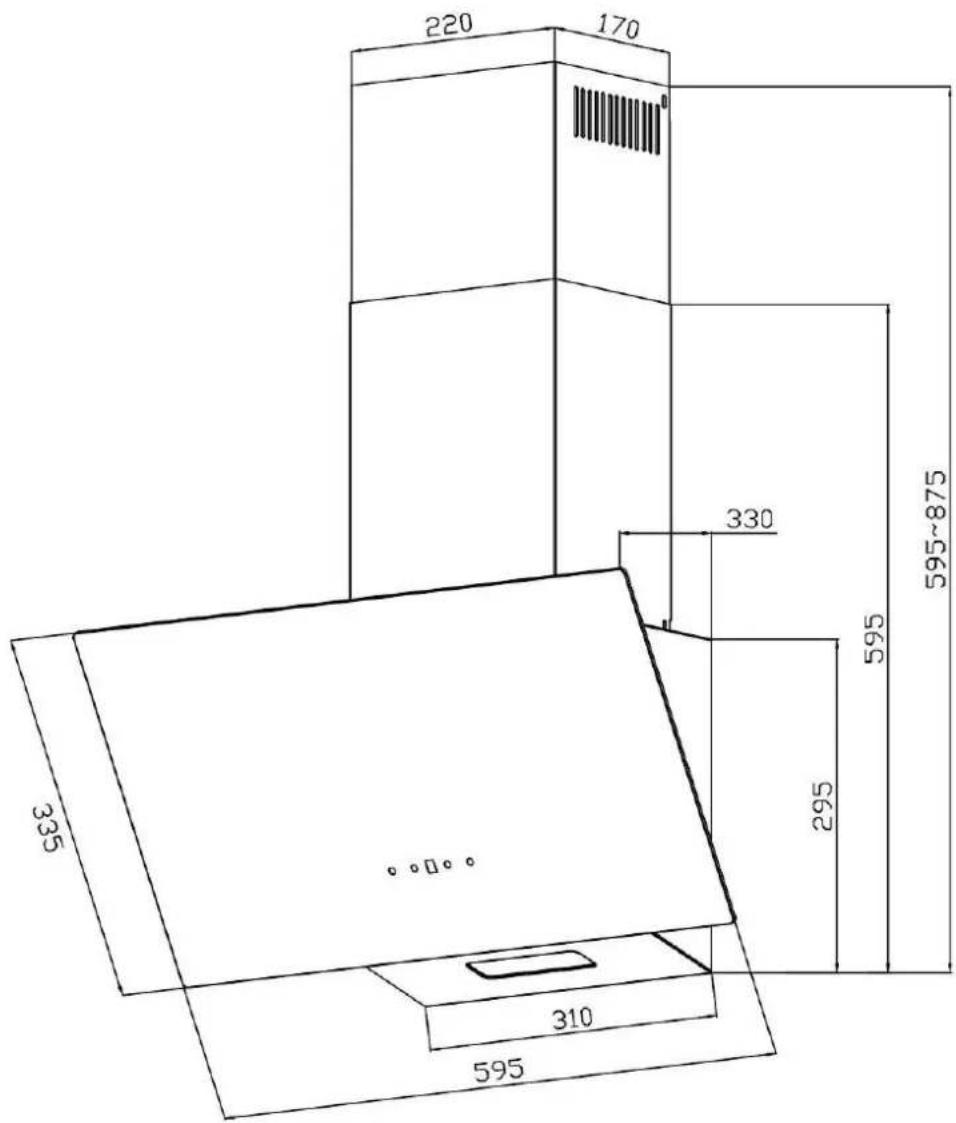

| Dimensions de l'appare | 595*330*595~875mm (W x D x |
| Remarque: le fabricant se réserve le droit de modifier amélioration ou modification technologique sans préavis. | |
Avant l'utilisation de la hotte aspirante

Avertissement: Avant de procéder au montage, contrôlez qu'il n'a pas été endommagé ou de pièces manquantes. En cas de problème, contactez notre Service Après-Vente. Respectez tous les règlements et exigences en vigueur. Il faut installer la hotte par un technicien qualifié qui est responsable d'observer les distances d'installation spécifiées sur la plaque signalétique de série. Le fabricant décline toute responsabilité en cas d'installation incorrecte et n'accepte aucune responsabilité de la garantie de l'appareil en cas de dommages causés par un montage incorrect.
Composants:

Part 1 : Cheville à expansion

Partie 2 : 4*30mm Vis X 9

Partie 3 : Vis 4*8mm x 6

Partie 4 : Conduit d'air en aluminium X 1

Part 5 : Câble de serrage X 1

Partie 6 : Mode d'emploi X 1

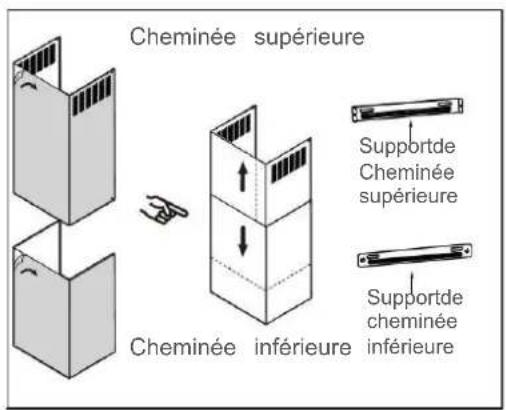

Partie 7 : Support de cheminée inférieure × 1

Partie 8 : Support de cheminée supérieure × 1

Partie 10 : Cheminée inférieure × 1

Partie 11 : Cheminée supérieure × 1

Partie 12 : Ruban d'aluminium × 1

Partie 13 : Ensemble de filtres à charbon X 1
Vous aurez besoin de ces outils pour le montage

- Gants de protection 4. Ruban adhésif double-face ou ruban

- Règle horizontale 5. Tournevis cruciforme

- Mètre à ruban 6. Perceuse électrique et perceuse 8mm
Préparations pour le montage:

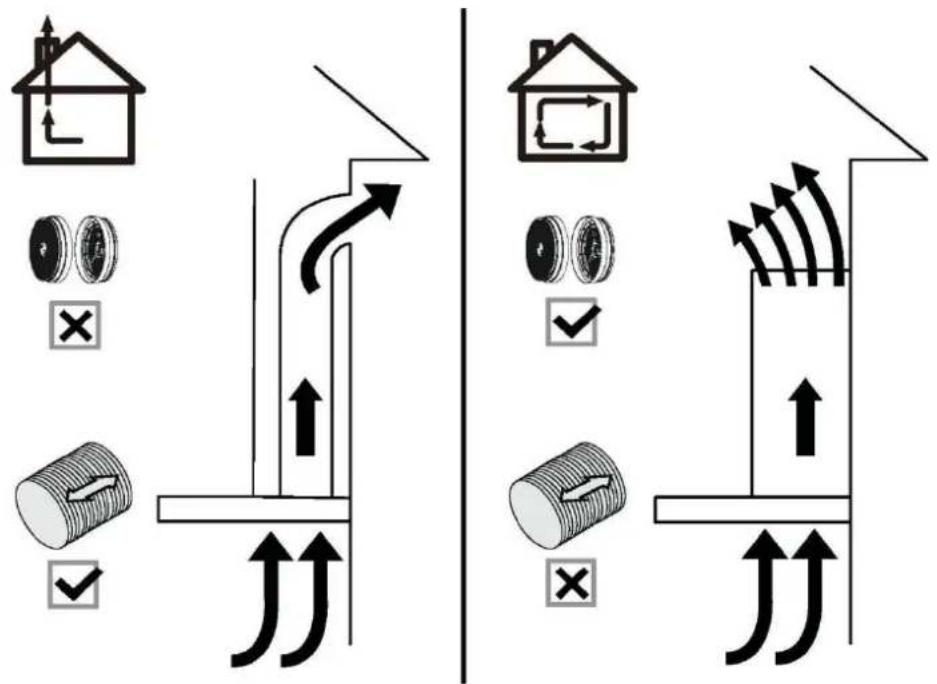

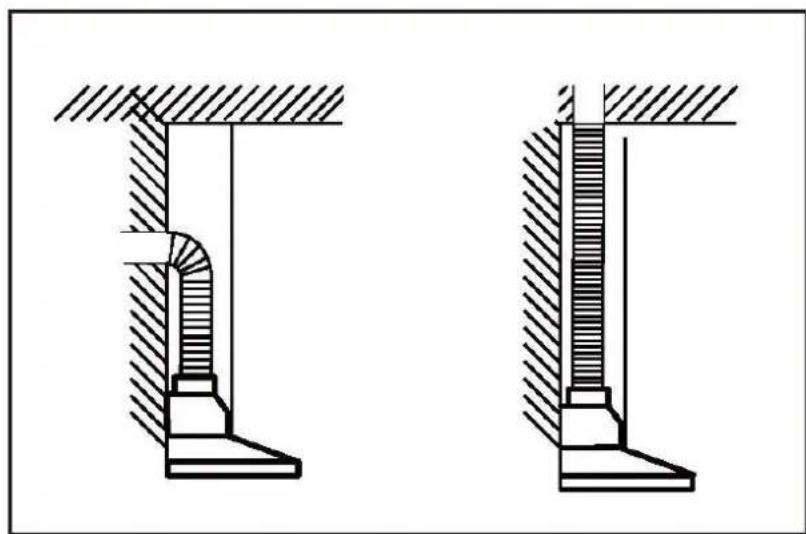

Mode de ventilation
Mode de recyclage : filtrer de l'air avec filtre à charbon (requis), les odeurs peuvent être éliminées et expulsées par le trou de ventilation supérieur, le tuyau d'évacuation n'est pas requis.
Un tuyau d'évacuation en aluminium de 1,5m de long et 150mm de diamètre est fourni avec l'appareil : installez-le pour évacuer l'air.

b) Utilisez au moins 60cm de tuyaux d'évacuation direct avant tout virage lorsque c'est possible. Plus de travaux de conduits seraient nécessaires pour de meilleures performances avec des conduits plus longs.

c) Débrancher l'appareil de l'alimentation électrique avant de procéder à l'installation.

Installer la hotte (évacuation):
1) Retirez le film protecteur en polyéthylène de la hotte et/ou des pièces détachées.

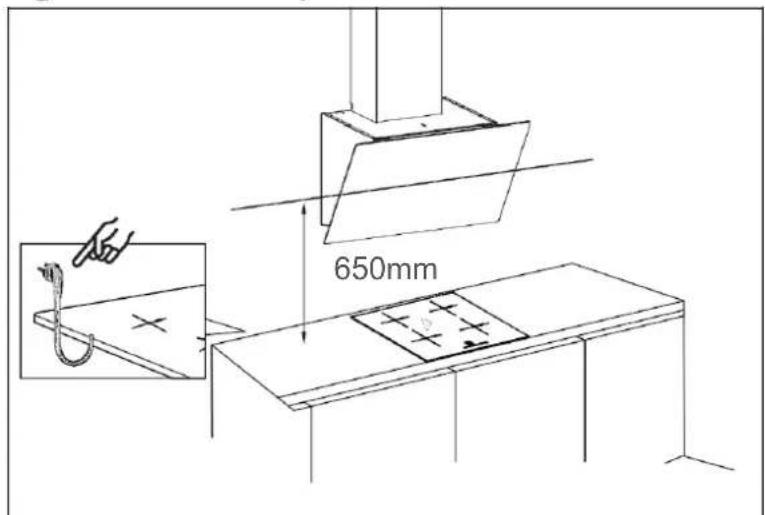

2) Hauteur d'installation proposée : 65 et 75 cm au-dessus de la table de cuisson pour une meilleure aspiration.

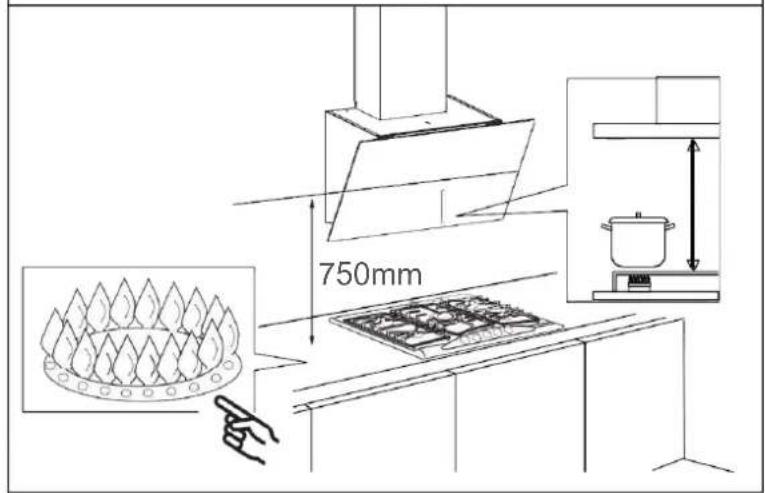

Hauteur requise au-dessus de la table de cuisson à gaz : 750 mm.
Hauteur requise au-dessus de la plaque de cuisson électrique : 650 mm.
Avertissement: Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.

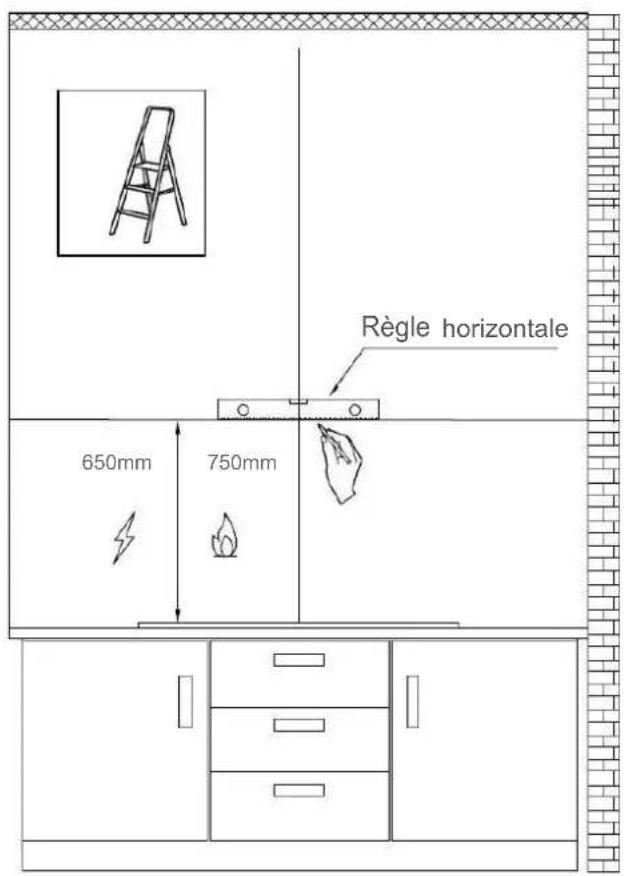

3) Tout d'abord, utilisez un mètre ruban pour mesurer la hauteur entre la table de cuisson et la hotte (le point central du filtre à graisse en aluminium).
La hotte doit être centrée par rapport à votre table de cuisson. Ensuite, utilisez un niveau à bulle pour vérifier l'horizontalité, puis utilisez un crayon pour tracer une ligne horizontale.

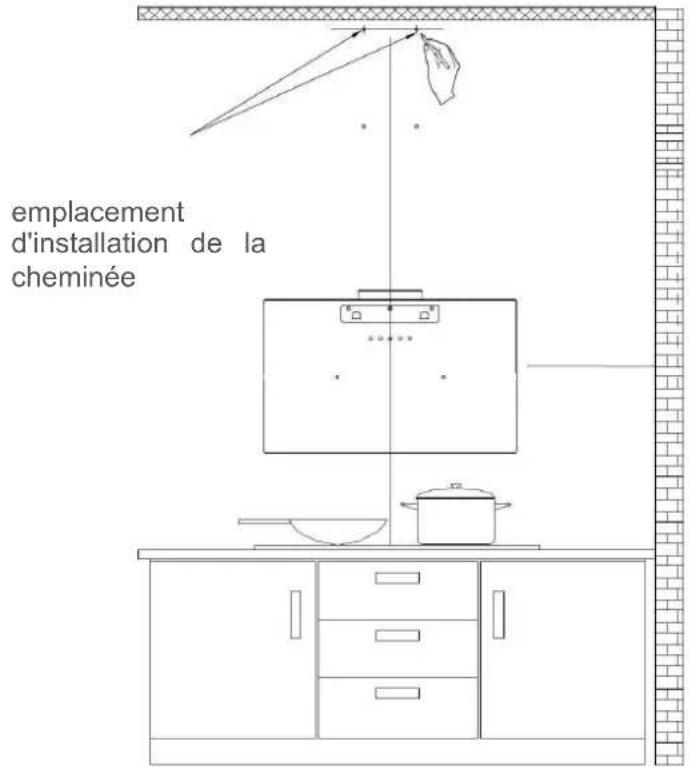

4) Déterminez la hauteur maximale d'installation de la hotte en fonction du scénario réel et marquez les emplacements d'installation de la hotte le long de la ligne centrale.

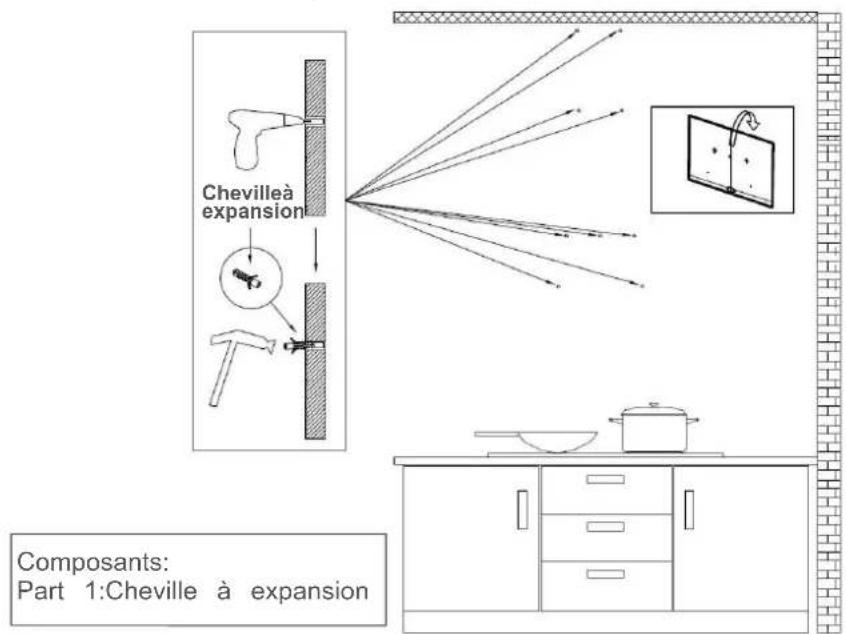

5) Percez les trous qui ont été marqués sur le mur avec une perceuse électrique (perceuse de 8 mm). Ensuite, enfoncez les chevilles à expansion adéquates dans le mur.

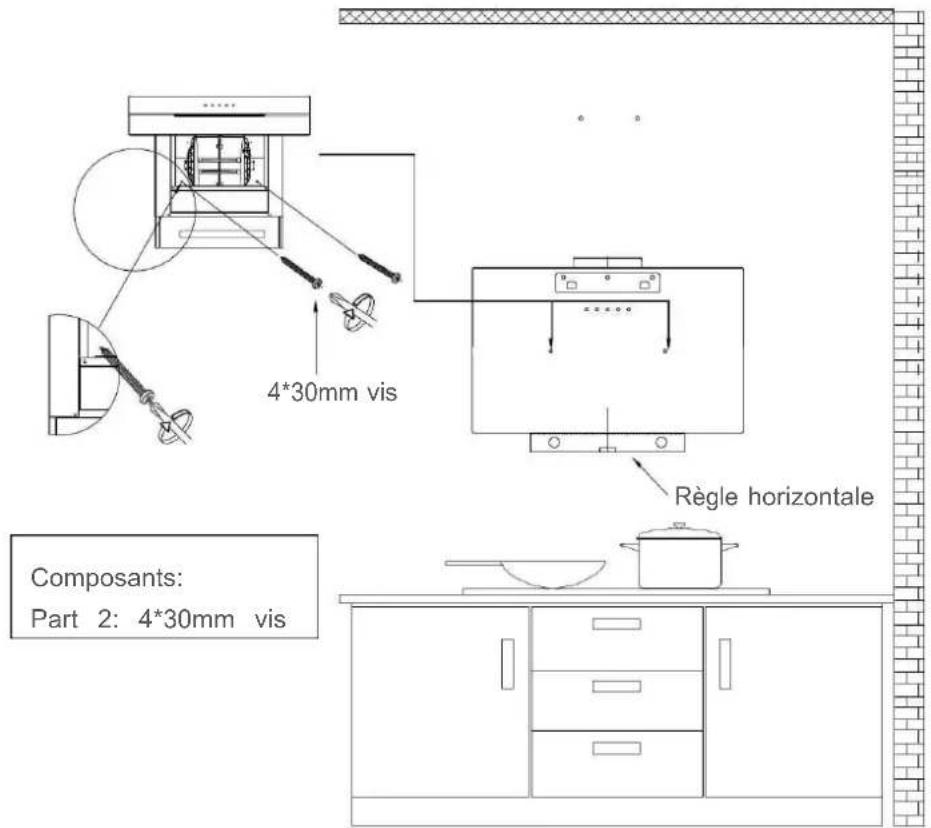

6) Utilisez 3 vis de 4*30 mm pour fixer le support mural au mur.

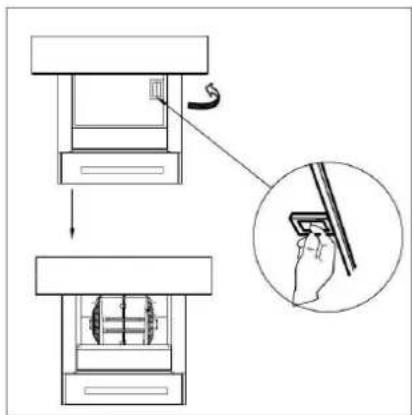

7) Retirez le filtre à graisses en aluminium et accrochez la hotte au crochet correspondant.

8) Vérifier si la hotte est à un niveau horizontal à l'aide d'un niveau à bulle. Mettez deux vis de 4*30 mm dans les trous de sécurité de la hotte pour fixer la hotte (ceci n'est pas obligatoire, selon les besoins de l'utilisateur).

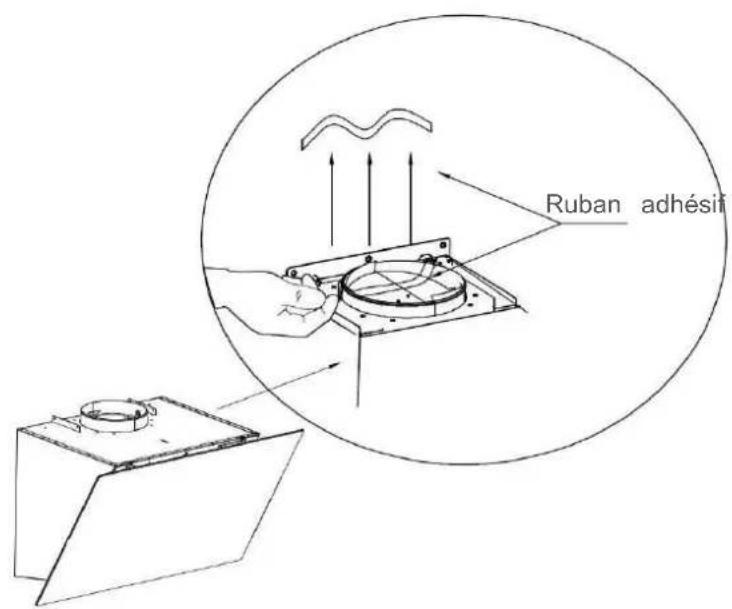

9) Détachez le scotch collé sur le clapet anti-retour.

Remarque:
Vérifiez que le scotch sur le clapet anti-retour a été bien retiré et que le clapet s'ouvre et se ferme sans aucun obstacle. Sinon, il fera du bruit et la hotte va trembler.

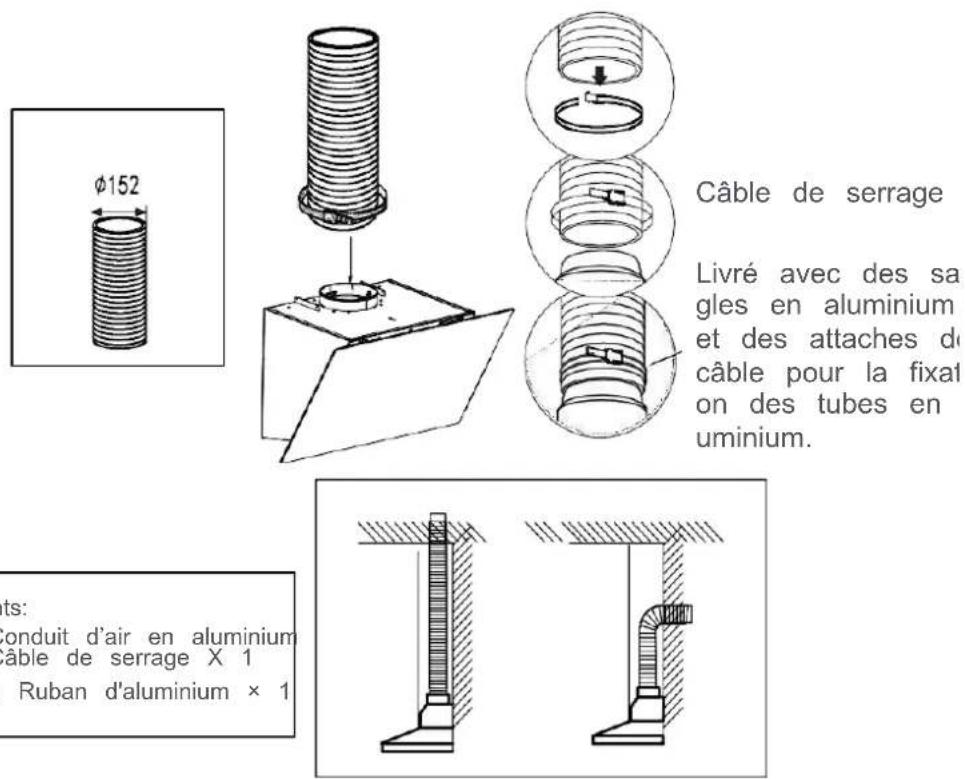

10) Installez le tube d'évacuation en aluminium dans la sortie d'air et fixez-le avec un serre-câble en nylon. Tirez l'autre extrémité du tube en aluminium vers le haut ou vers l'extérieur, puis le fixez avec un serre-câble en nylon. (Remarque: Cette étape peut être ignorée si vous utilisez la hotte en mode de recyclage avec filtre à charbon).

Composants: Part 4: Conduit d'air en aluminium Part 5: Câble de serrage × 1 Part 12: Ruban d'aluminium × 1

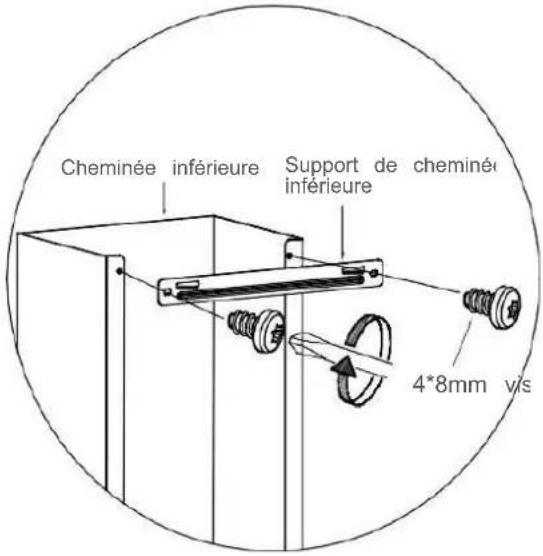

11) Fixez le support de cheminée inférieur sur la cheminée inférieure avec deux vis de 4*8mm.

Composants:
Part 7: Support de cheminée inférieure
Partie 10: Cheminée inférieure x 1
Part 3: vis de 4*8 mm X

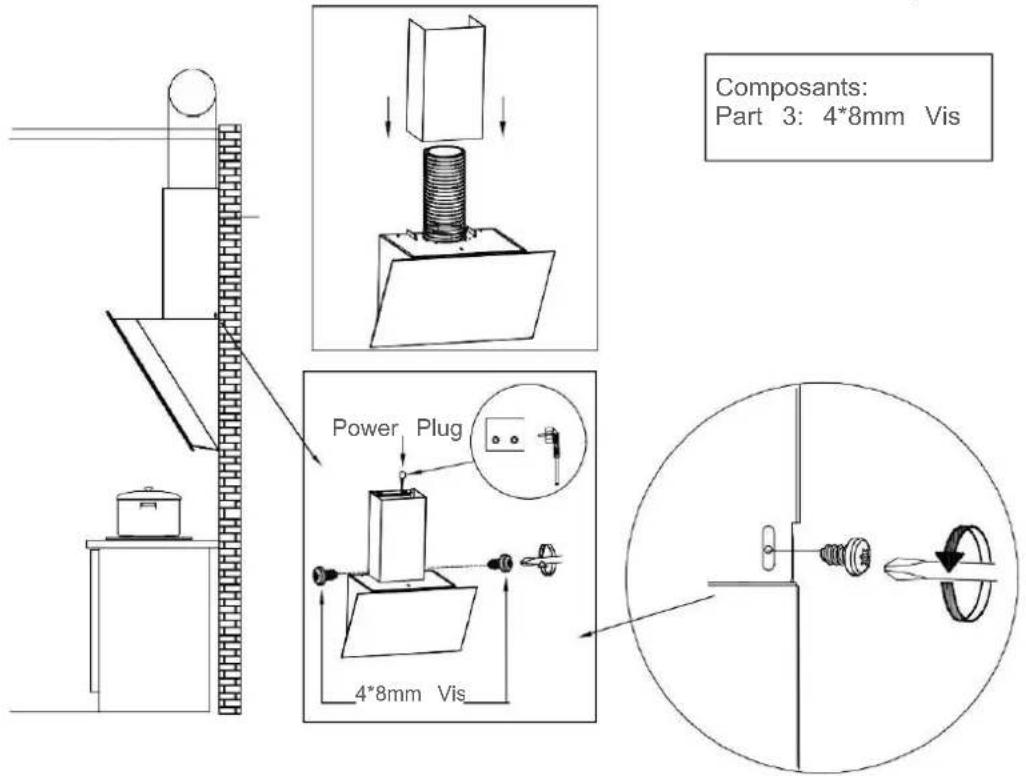

12) Mettez la cheminée inférieure sur la hotte et fixez-la au trou correspondant de la hotte avec deux vis de 4*8 mm (Assurez-vous que le cordon d'alimentation soit connecté à l'alimentation à travers la cheminée).

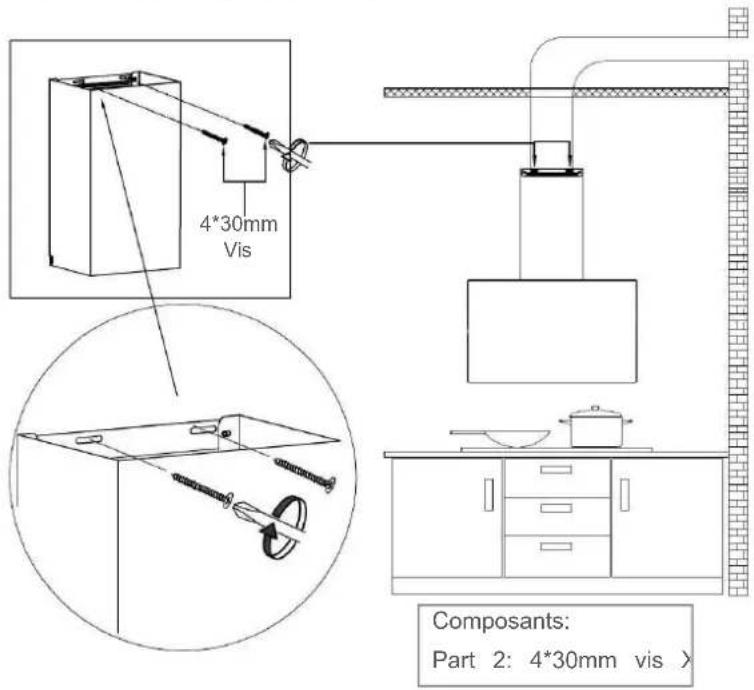

13) Fixez le support de cheminée inférieur sur le mur dans les trous correspondants avec deux vis de 4*30 mm.

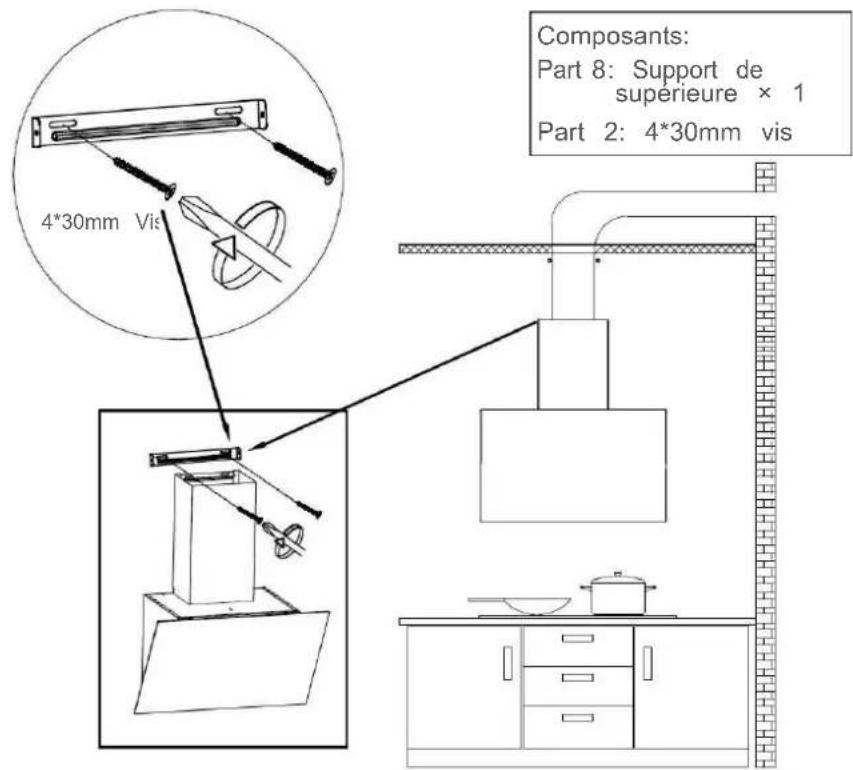

14) Fixez le support de cheminée supérieure sur le mur dans les trous correspondants avec deux vis de 4*30 mm.

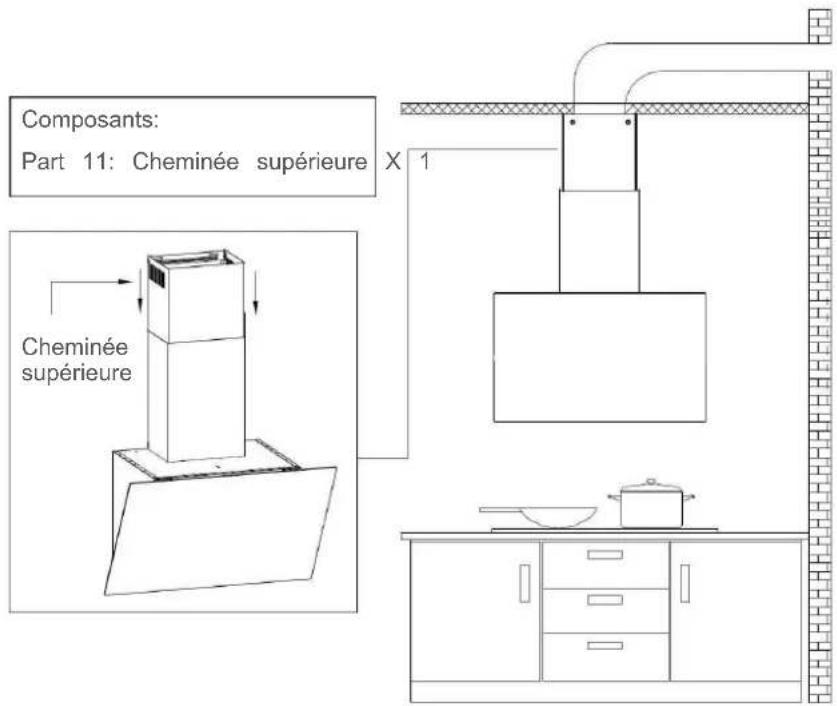

15) Mettez la cheminée supérieure dans la cheminée inférieure, puis tirez jusqu'à la hauteur du support supérieur.

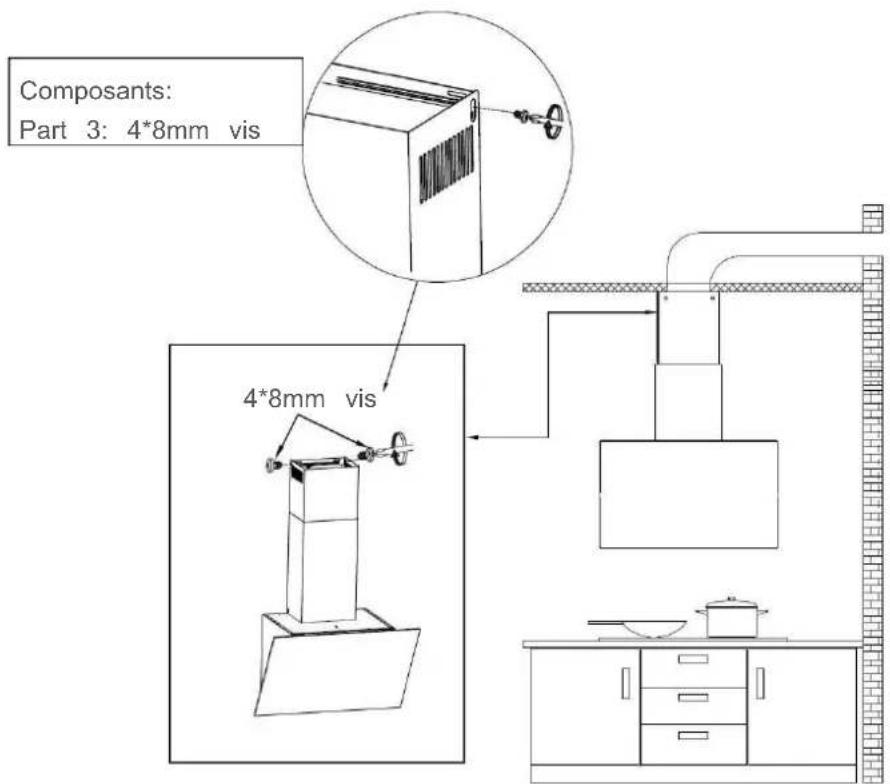

16) Utilisez deux vis de 4*8 mm pour fixer la cheminée supérieure sur le support.

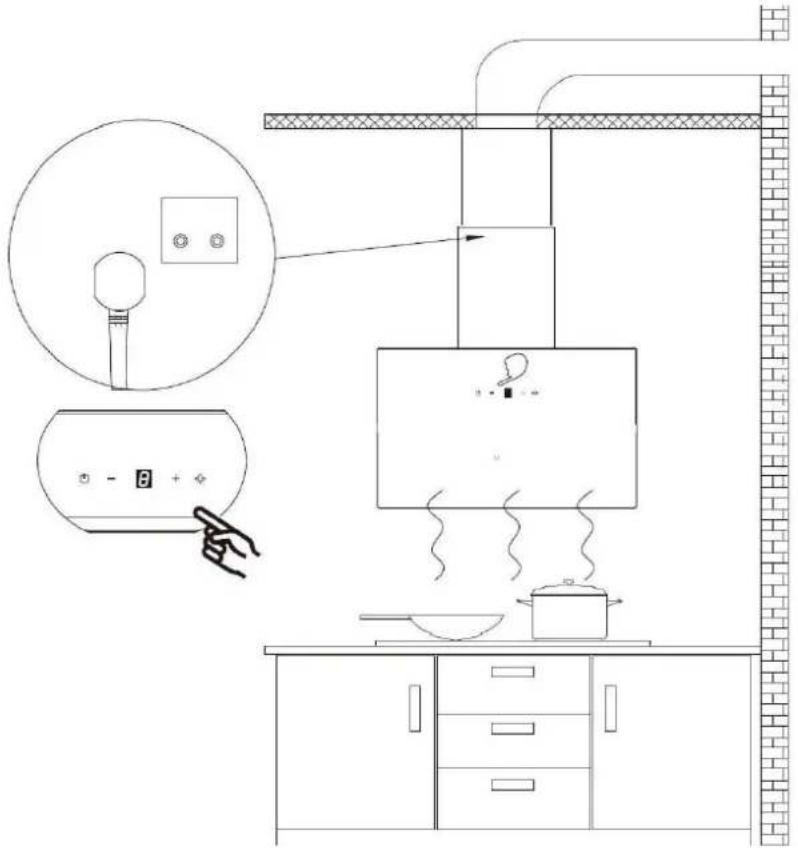

17) Allumez et éteignez les lumières LED pour tester la fonctionnalité de la hotte.

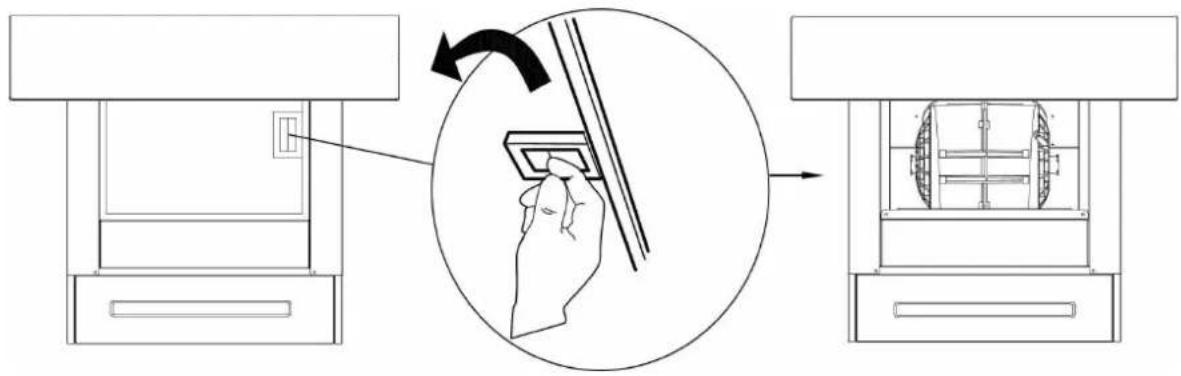

Installer le filtre à charbon (mode recyclage)
- Le filtre à charbon peut désodoriser les odeurs. Afin d'installer le filtre à charbon, le filtre à graisses doit d'abord être détaché. Poussez la languette du filtre et tirez-le vers le bas.

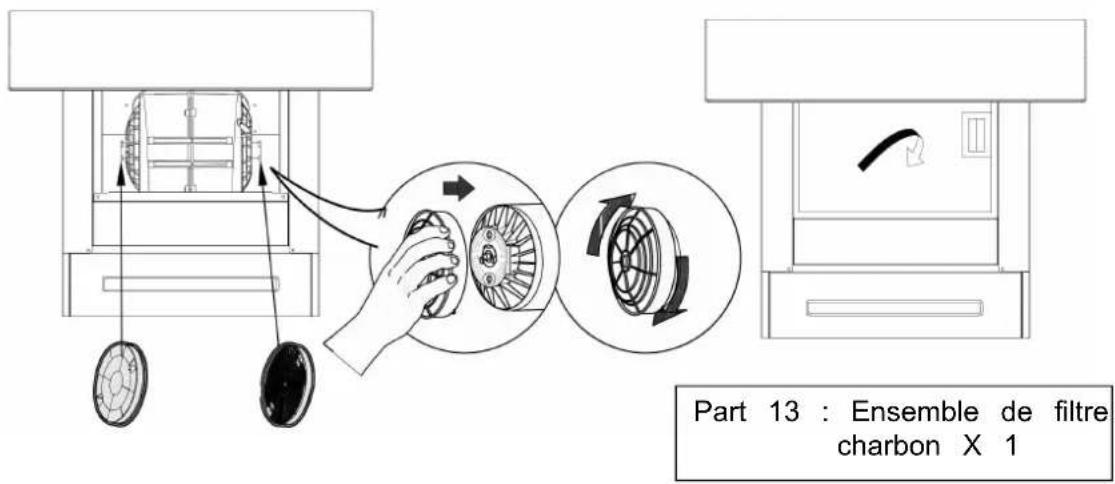

- Installez le filtre à charbon dans l'appareil et tournez-le dans le sens horaire. Répétez la même étape de l'autre côté.

- En cas de remplacement du filtre à charbon, veuillez tourner dans le sens anti-horaire pour détacher le filtre.
Remarques:
Assurez-vous que le filtre à charbon est bien fixé. Lorsque le filtre à charbon est installé, la puissance de l'aspiration de la hotte sera plus faible. Le filtre à charbon doit être remplacé tous les 2 à 4 mois, selon l'utilisation.
Fonctionnement
Laissez-la fonctionner pendant quelques minutes pour purifier l'air après la fin de cuisson pour garder toute la cuisine propre et fraîche.
Bouton poussoir mécanique
Faire fonctionner la hotte comme suit:

Utilisez la hotte comme suit:
Touche on/off
Appuyez sur la touche pendant 2S pour allumer, pendant 1S pour éteindre.
+ Touche d'augmentation de la vitesse Pour augmenter la vitesse du ventilateur.
— Touche de réduction de la vitesse Pour réduire la vitesse du ventilateur.
Touche de lumière Il est utilisé pour allumer/éteindre la lumière.
Affichage digital
Affichage de la vitesse du ventilateur : "1" pour la vitesse faible, "2" pour la vitesse moyenne, "3" pour la vitesse haute.
Minuteur rapide
Appuyez sur [+] et [-] pendant plus d'une seconde, l'affichage numérique clignote et le compte à rebours de 5 minutes s'enclenche. Après 5 minutes, le moteur et la lumière s'éteignent automatiquement et le buzzer retentit pendant 1 seconde.
Nettoyage et entretien
Afin de garantir un bon état de fonctionnement, la hotte aspirante doit être nettoyée de manière appropriée. Débranchez la hotte avant de nettoyer l'appareil.
Filtres à graisses
Les filtres à graisse doivent être nettoyés de manière régulière. Vous pouvez le nettoyer au lave-vaisselle à haute température sans ajouter de detergent.
Filtre à charbon
Le filtre à charbon doit se remplacer tous les 2-4 mois selon l'utilisation. Assurez-vous du remplacement plus fréquent si votre cuisson génère beaucoup de graisses, comme les sautés. Ces filtres ne sont pas lavables et non réutilisables. Voir les instructions d'installation fournies au niveau du filtre à charbon.
Nettoyage de l'acier inoxydable
- Il convient de nettoyer régulièrement avec un chiffon et de l'eau tiède additionnée de produit détergent doux ou de détergent vaisselle liquide.
- Vous pouvez également utiliser un nettoyant ménager spécialisé pour l'acier inoxydable.
Non
- Il ne faut pas utiliser les tissus d'acier ou d'acier inoxydable ou tout autre grattoir pour éliminer les saletés tenaces.
- Il ne faut pas utiliser des nettoyants agressifs ou abrasifs.
- Il ne faut pas laisser la poussière de plâtre ou tout autre résidu de construction atteindre la hotte. Couvrez la hotte pendant la construction/rénovation afin d'assurer qu'aucune poussière ne colle à la surface de l'acier inoxydable.
Éviter lors du choix d'un détergent:
- Tout détergent contenant de l'eau de Javel corrode l'acier inoxydable.
- Tout produit contenant le chlorure, le fluorure, l'iodure ou le bromure détériore rapidement la surface.
- Tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool, l'éther, le benzol, etc. sont très probablement explosifs et il est interdit de les utiliser à proximité.
Nettoyage des finitions peintes:
Il faut les nettoyer avec de l'eau tiède et un détergent doux. En cas de décoloration, utilisez un produit de polissage de finition comme le polissage pour automobile. (NE PAS utiliser un nettoyant abrasif rugueux.)

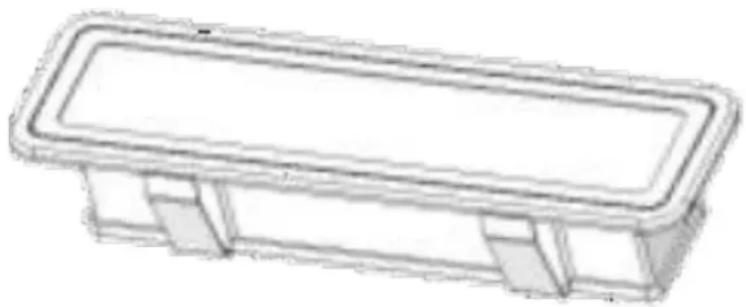

Lampe LED rectangulaire:

- lampe réfléchissante fluorescente à flux auto-urbain - ballast inductif intégral
- puissance maximale: 1.5W
- plage de tension: 12VDC
- longueur: 120mm

Ce produit contient une source lumineuse de classe d'efficacité énergétique.

Avertissement:
Avant de procéder au remplacement ou nettoyage des pièces détachées, la hotte doit être mise hors tension afin d'éviter les chocs électriques, les dommages au corps humain voire la mort!
Spécifications techniques
| Symbole | Valeur | Unité | |
| Identification du modèle | - | HD350INC6025A G | - |
| Consommation d’énergie annuelle | AEC_hotte | 10,0 | kWh/a |
| Facteur d’accroissement dans le temps | f | 1,1 | - |
| Efficacité fluidodynamique | FDE_hotte | 24,2 | - |
| Indice d’efficacité énergétique | EEI_hotte | 35,5 | - |
| Débit d’air mesuré au p de rendement maximal | Q_BEP | 151,0 | m3/h |
| Pression d’air mesurée point de rendement maximal | P_BEP | 125 | Pa |
| Débit d’air maximal | Q_max | 320,0 | m3/h |
| Puissance électrique à l entrée mesurée au poin de rendement maximal | W_BEP | 21,7 | W |
| Puissance nominale du système d’éclairage | W_L | 1,7 | W |
| Éclairement moyen du système d’éclairage sur surface de cuisson | E_moyen | 50 | lux |
| Consommation d’électricit mesurée en mode «veill | P_S | - | W |
| Consommation d'électricité mesurée en mode «arrêt» | P_o | 0,2 | W |
| Niveau de puissance acoustique | LWA | Vitesse maximale: 63 Vitesse minimale: 52 | dB |
Le tableau ci-dessus présente les informations relatives à votre hotte. Les résultats d'essai sont obtenus dans le respect des exigences no 65/2014 et 66/2014 de l'UE.
Dépannage
| Défaut | Cause | Solution |
| La lumière s'allume, mais le ventilateur ne fonctionne pas | Les pales du ventilateur sont coincées. | Seul un réparateur qualifié peut changer l'unité et effectuer la réparation. |
| Dommages au moteur. | ||
| Ni la lumière le ventilateur ne fonctionnent | L'ampoule est grillée. | Remplacez les ampoules correctement évaluées. |
| Le cordon d'alimentation est desserré. | Branchez à nouveau l'alimentation. | |
| Vibrations sévères de l'unité | Les pales du ventilateur sont endommagées. | Seul un réparateur qualifié peut changer l'unité et effectuer la réparation. |
| Le moteur du ventilateur n'est pas serré. | Seul un réparateur qualifié peut changer l'unité et effectuer la réparation. | |
| L'appareil n'est pas correctement fixé au support. | Retirez l'appareil et vérifiez que le support est dans la bonne position. | |
| Mauvaise capacité d'aspiration | Distance trop longue entre l'appareil et le plan de cuisson. | Réajuster la distance à 65 - 75cm. |
SAV - Garantie
Nous déclinons toute responsabilité pour tout dommage ou accident résultant d'une utilisation de cet appareil qui ne serait pas conforme aux instructions contenues dans ce manuel.
Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans.
Achat de l'appareil dans un magasin conforama :
Retrouvez également cette notice d'utilisation sur notre site internet : www.conforama.fr
En cas de problème et avant de vous rendre à votre magasin Conforama, merci de contacter notre service après-vente Conforama pour les produits électrodomestiques, à l'adresse suivante:
https://sav-client.conforama.fr.
Appelez-le : 09 69 32 05 05 du lundi au samedi de 8 à 19h00. Prix d'un appel local.
Achat de l'appareil dans un magasin but :
Retrouvez également cette notice d'utilisation sur notre site internet : www.but.fr
Pour contacter notre Service Après-Vente, avant de vous déplacer à votre magasin BUT, appelez-le : 09 78 97 97 97 du lundi au vendredi de 09h00 à 19h00 et samedi de 09h00 à 18h00, prix d'un appel local.
Protection de l'environnement

La directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux.
Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective.
80 Boulevard du Mandinet
LOGNES 77432 MARNE
LA VALLEE CEDEX 2 FRANCE
1, Avenue Spinoza
77184 Émerainville
FRANCE
09/01/25


Séparez les éléments avant de trier
Conforama

Diameter :120*33mm
