Type de produit	Ventilateur récupérateur d'énergie (VRE)
Marque	Broan
Modèle	V150E75NT
Dimensions (L × l × h)	12 po × 12 po × 9 po (30,5 cm × 30,5 cm × 23 cm)
Poids à l'expédition	Environ 44 lb (20 kg)
Alimentation électrique	120 V, 60 Hz, 2,4 A
Consommation électrique	163 W max
Débit d'air	35 à 138 pi³/min (17 à 65 L/s)
Efficacité de récupération sensible	82 % à 0 °C (36 pi³/min), 77 % à 0 °C (66 pi³/min), 60 % à -25 °C (66 pi³/min)
Type de moteur	Moteurs PMSM et ECM (faible consommation)
Technologie d'auto-équilibrage	Virtuo Air Technology™ – calibration et auto-équilibrage automatiques
Filtre standard	Lavable, grade MERV 8 (inclus)
Filtre optionnel	MERV 13 (pièce n° V24285)
Système de dégivrage	Homeshield – par recirculation, activation à -5 °C ou moins
Matériau du boîtier	Acier galvanisé résistant à la corrosion
Isolation	Polystyrène expansé moulé monobloc (certifié UL 94 HF-1)
Diamètre des bouches	5 po
Méthodes d'installation	Chaînes incluses ou supports inclus (2 ou 4 supports)
Longueur du cordon d'alimentation	6 pi (1,8 m)
Normes de conformité	CSA C22.2 No. 113, UL 1812, CSA F326, Prop 65

FOIRE AUX QUESTIONS - V150E75NT BROAN

Comment installer le V150E75NT ?

L'unité peut être installée à l'aide de chaînes ou de supports inclus. Suivez les instructions fournies dans le manuel pour le montage au plafond ou au mur. Assurez-vous de respecter les dégagements et les raccordements de conduits.

Comment nettoyer le filtre MERV 8 ?

Le filtre standard MERV 8 est lavable. Retirez-le et lavez-le à l'eau tiède avec un détergent doux. Laissez sécher complètement avant de le remettre en place. Nettoyez tous les 3 à 6 mois selon l'utilisation.

Comment fonctionne le dégivrage Homeshield ?

Le dégivrage s'active automatiquement lorsque la température extérieure est inférieure à -5 °C. L'air est recirculé dans la maison pour minimiser la pression négative et empêcher le refoulement d'air. Les cycles de dégivrage varient selon la température extérieure et le débit d'air.

Puis-je utiliser un filtre MERV 13 ?

Oui, un filtre MERV 13 optionnel (pièce n° V24285) est disponible. Il offre une filtration plus fine mais peut légèrement réduire le débit d'air. Les performances ne sont pas certifiées HVI avec ce filtre, mais les tests du fabricant montrent peu d'impact.

Comment équilibrer les débits d'air ?

La technologie Virtuo Air Technology™ assure un auto-équilibrage automatique. Vous sélectionnez le débit souhaité via l'écran tactile, et l'appareil ajuste les moteurs en temps réel pour maintenir l'équilibre, sans intervention manuelle.

Quelles sont les dimensions de l'appareil ?

Les dimensions sont de 12 po × 12 po × 9 po (30,5 cm × 30,5 cm × 23 cm). Le poids à l'expédition est d'environ 44 lb (20 kg).

L'appareil nécessite-t-il un drain ?

Non, le V150E75NT ne nécessite pas de drain. Il est conçu pour fonctionner sans évacuation de condensats dans des conditions normales d'utilisation.

Quel type de moteur est utilisé ?

L'unité utilise des moteurs PMSM (synchrone à aimant permanent) et ECM (à commutation électronique), offrant une très faible consommation électrique et un fonctionnement silencieux.

L'appareil est-il compatible avec une terminaison tandem ?

Oui, il est compatible avec les terminaisons tandem (pièces n° VTYIK1 et V14695). Assurez-vous que le débit d'air répond aux exigences de l'application.

Quelle est la consommation électrique maximale ?

La consommation maximale est de 163 W sous 120 V, 60 Hz, avec un courant de 2,4 A. Cela permet un fonctionnement économique.

MODE D'EMPLOI V150E75NT BROAN

Ventilateur récapacitaire d'énergie - 130 p³/min

Voici l'échangeur d'air résidentiel le plus évolué de l'industrie. Il a été créé pour offrir une plateforme universelle spécifique conçue et améliorée pour rendre la vie des contracteurs plus facile et plus rentable tout en offrant une qualité d'air supérieure constante.

• Grâce à Virtuo Air Technology™, la calibration et l'auto-balancement du débit d'air sont atteints rapidement et maintenus pour la durée de vie du produit
• Sélectionner le pi³/min souhaité (de 35 à 138 pi³/min, 17 à 65 L/s) à l'aide de l'écran ACL intégré. Épreuve : Appareil électronique de mesure du débit d'air intégré avec affichage LCD en temps réel. Dispositif de diagnostic intégré.
• Toutes les unités ont des moteurs PMSM (moteur synchrone à aimant permanent) et ECM (moteur à commutation électronique), offrant une très faible consommation électrique.
• Installation avec chaînes (incluses) OU
• Installation avec supports (inclus)
• installation avec 2 supports
• installation avec 4 supports

AVANCEMENT À ÉCRAN TACTILE

Commandes auxiliares

Se référer à la fiche technique des Commandes murales pour obtenir plus d'informations.

VBATHW VBATHBTW VBATHDW

VRE Bouches sur le dessus: V150E75NT Bouches latérales: V150E75NS

35 à 138 pi³/min (17 à 65 L/s) @ 0,2 po d'eau

35 à 129 pi³/min (17 à 61 L/s) @ 0,4 po d'eau

PIECES/MOTEUR/NOYAU VRE

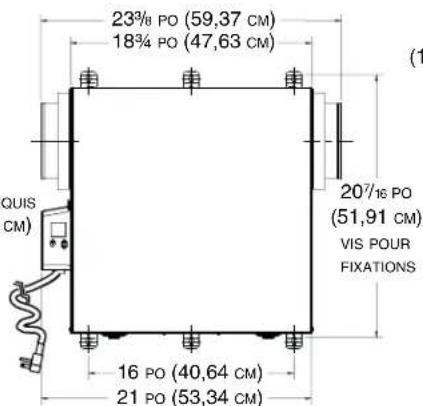

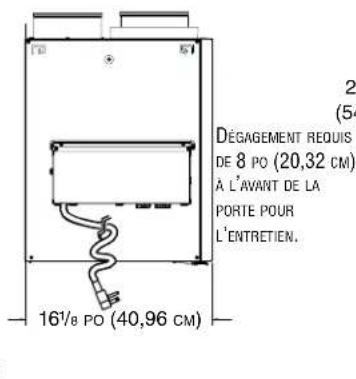

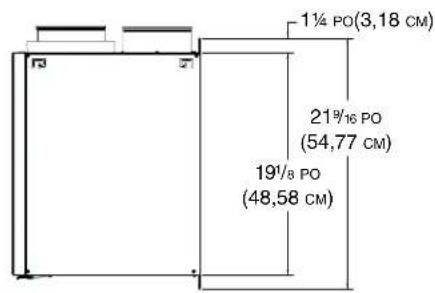

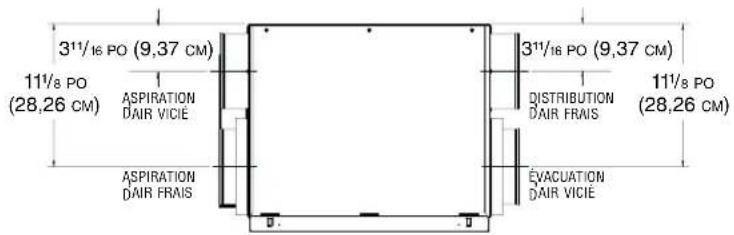

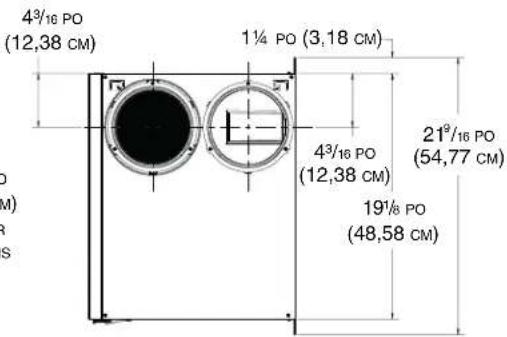

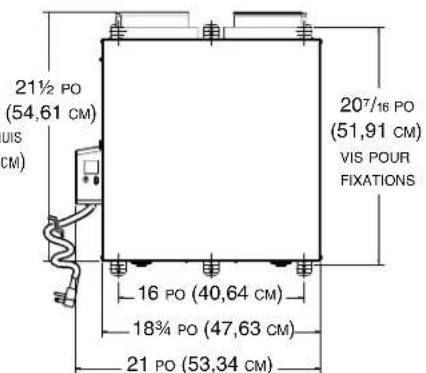

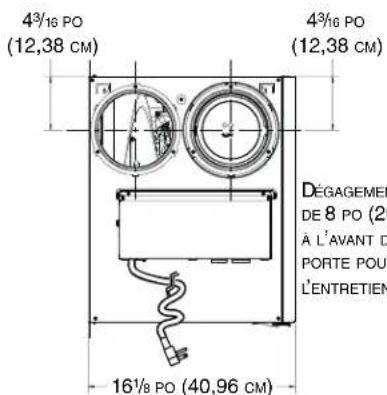

Description de l'unite

• Efficacité de récupération sensible de 82% à 0°C (17 L/s, 36 pi³/min), efficacité de récupération sensible de 77% à 0°C et de 60% à -25°C (31 L/s, 66 pi³/min) Dimension des bouches: 5 po
• Dégivrage par recirculation Mode recirculation non disponible
• Porte et boitier en acier galvanisé résistant à la corrosion
• Coque isolée, moulée, monobloc, aucune fuite d'air (polystyrène expansé; certifié UL 94 HF-1)
• Virtuo dispositif d'auto-balancement et de début d'air constant (en attente de brevet)
• Volets motorisés (aucun volet anti-retour additionnel requis)
• Drain non requis Cordon d'alimentation de 6 pi
• Caractéristiques électriques: 120 volts, 60 Hz, 2,4 A, 163 W

• Polypropylene de type courants croisés avec membrane polymère et couvercles en aluminium, résistant aux chocs, non lavable
• Dimensions: 12 po × 12 po × 9 po (30,5 cm × 30,5 cm × 23 cm)

• Filtre standard lavable de grade MERV 8 (inclus)
• Filtre optionnel de grade MERV 13 pièce n°V24285

• Compatible avec les terminaisons Tandem (pièce n° VTYIK1 et V14695) (Le début en pi³/min doit rencontrer les exigences de l'application)

Les performances du débit d'air en relation avec le filtre optionnel MERV 13 ne sont pas homologuées par HVI. Cependant, à partir de tests effectués par le fabricant, ces performances ne sont pas affectées par l'utilisation de ce filtre.

Poids à l'expédition: approx 44 lb (20 kg)

Poids à l'expédition: approx. 44 lb (20 kg)

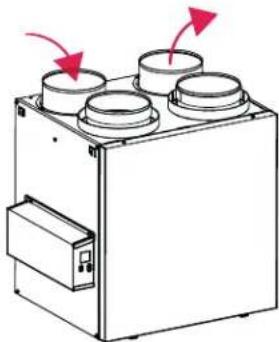

Système de dégivrage homeshield

Le dégivrage s'active à une température de -5°C (23°F) ou inférieure, tel que spécifié dans le tableau. La pression négative créée par l'évacuation d'air à l'extérieur est minimisée puisque l'air est recirculé dans la maison, aidant à prévenir tout refoulement d'air.

DISCRIPTION(Réglage en usine)	TEMPERATURE EXTERIEURE*
	-5°C à -15°C23°F à 5°F		-15°C à -27°C5°F à -17°F		-27°C ET MOINS-17°F ET MOINS
PI3/MIN	ÉCHANGE D'AIREN MINUTES	DEGIVRALEEN MINUTES	ÉCHANGE D'AIREN MINUTES	DEGIVRALEEN MINUTES	ÉCHANGE D'AIREN MINUTES	DEGIVRALEEN MINUTES
0 à 59	22	6	13	5	12	7
60 à 109	22	6	14	5	13	7
110 et plus	13	6	9	5	9	7
*La température extérieure est lue par un thermistor situé à l'intérieur de l'appareil,prése de la bouche d'aspiration d'air frais.

NOTE: Il y a un dégivrage additionnel de 10 minutes à chaque 5 cycles de dégivrage.

Plus	TEMPÉRATURE EXTERIEURE*
	-5°C à -15°C23°F à 5°F		-15°C à -27°C5°F à -17°F		-27°C ET MOINS-17°F ET MOINS
PI³/MIN	ÉCHANGE D'AIREN MINUTES	DEGIVRAIEN MINUTES	ÉCHANGE D'AIREN MINUTES	DEGIVRAIEN MINUTES	ÉCHANGE D'AIREN MINUTES	DEGIVRAIEN MINUTES
0 à 59	22	7	13	7	12	8
60 à 109	22	7	14	7	13	8
110 et plus	13	7	9	7	9	8
*La température extérieure est lue par un thermistor situé à l'intérieur de l'appareil,préès de la bouche d'aspiration d'air frais.

NOTE: Il y a un dégivrage additionnel de 10 minutes à chaque 5 cycles de dégivrage.

Courbes de ventilation avec VIRTUO

Grâce à la technologie Virtuo, plus besoin d'équilibrer l'appareil manuellement. Les deux moteurs PMSM sont contrôlés par une intelligence artificielle effectuant 120 lectures par minute, puis traitant cette information pour maintenir le débit d'air demandé.

Pour une installation typique, Virtuo fera en sorte que la ventilation soit équilibrée à chaque vitesse sélectionnée peu importe les conditions climatiques, le type de connexion, la fournaise/l'appareil de traitement de l'air à vitesse variable, l'effet de convection, l'obstruction du filtre et ainsi de suite. Cela fera en sorte que les installateurs et les utilisateurs auront l'esprit tranquille sachant que l'appareil demeurera always equilibrated et qu'il conservera son efficacité de récupération de chaleur/d'énergie maximale.

PRESSION STATUOR (m)	PRESSION STATUOR (PO D'AN)	DIST NET DE L'AR PRAS (L/s)	DST NET DE L'AR PRAS (1/1/min)	DST BEUT DE L'AR PRAS (L/s)	DST BEUT DE L'AR PRAS (1/1/min)	DST BEUT DE L'AR VOF (L/s)	DST BEUT DE L'AR VOF (1/1/min)
25 0,1	66 140 67 142	67 142
50 0,2	65 138 66 140	66 140
75 0,3	63 133 64 136	64 136
100 0,4	61 129 62 133	62 131
125 0,5	59 125 60 127	60 127
150 0,6	56 119 57 122	57 121
175 0,7	55 117 55 111	55 117
200 0,8	52 110 52 110	52 110
225 0,9	50 106 50 106	50 106
250 1,0	47 100 47 100	47 100
275 1,1	44 93 44 93 44 93	44 93
300 1,2	41 87 41 87 41 87	41 87

Courbe non homologuée par le HVI.

Rendement énergétique

TEMP. D'AIR FRAIS		DéBIT NET DE L'AIR		PUISSANCE CONSOVMMEE WATTS	EFFICACITE DE RÉCUPÉRATION SENSIBLE	EFFICACITE DE RÉCUPÉRATION SENSIBLE AJUSTÉC	EFFICACITE SENSIBLE APPARÉNTE*	RECUPÉRATION LATENTE / TRANSFER D'HUMIDITÉ
°C°F	/S PI		3/MIN
CHAUFTAGE
0 32	17 36 15	82 %	85 %	87 %	0,69
0 32	31 66 29	77 %	80 %	82 %	0,60
0 32	55 117	90 71 %	77 %	78 %	0,54
-25 -	3 31 66	64 60 %	62 %	83 %				0,60
35 95	31 66 29					75 %	0,63
35 95	54 114 90					64 %	0,54

*Données non homologuées par le HVI.

NORMES Et exigences

Conforme à la norme CSA C22.2 No. 113 (sécurité) - Conforme à la norme UL 1812 (sécurité) - Peut être installé selon les exigences CSA F326

Performance testée selon les normes CSA C439 Conformée à Prop 65
