MODE D'EMPLOI YZEA 522 LOGICOM

Guide de l'utilisateur

Page 1 à 35

Manualldeuso

Págin36a69

Manuel d'utilisation

Page 70 à 101

YZEA 520/522/

523/524

Declaration de conformite

Nous,

Logicom

74, rue de la Belle Etoile

Z.I. Paris Nord II

B. P. 58338

95941 ROISSY CDG

FRANCE

Déclarons que les produits YZEA 520/522/523/524 sont en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CE suivantes :

Article 3.1a - (protection de la santé et de la sécurité de l'utilisateur) :

• EN60950 (2000)

Article 3.1b - (exigences de protection en ce qui concerne la compatibilité électromagnétique) :

• EN301489-01 V1.3.1, EN301489-06 V1.1.1

Article 3.2 - (bonne utilisation du spectre radioélectrique de façon à éviter les interférences dommageables):

• EN301406 V1.4.1

Le produit ayant une puissance moyenne inférieure à 20 mW, le test pour le SAR n'est pas nécessaire pour les produits ayant une puissance inférieure ou égale à 20 mW.

Cet appareil est destiné à la France.

Cette conformité s'entend pour autant que le produit pour lequel elle est donnée est installé et utilisé suivant les instructions fournies dans le manuel d'utilisation.

Toute modification non autorisée du produit annule cette déclaration de conformité.

Roissy, le 07 janvier 2004

Bernard BESSIS

Président Directeur Général

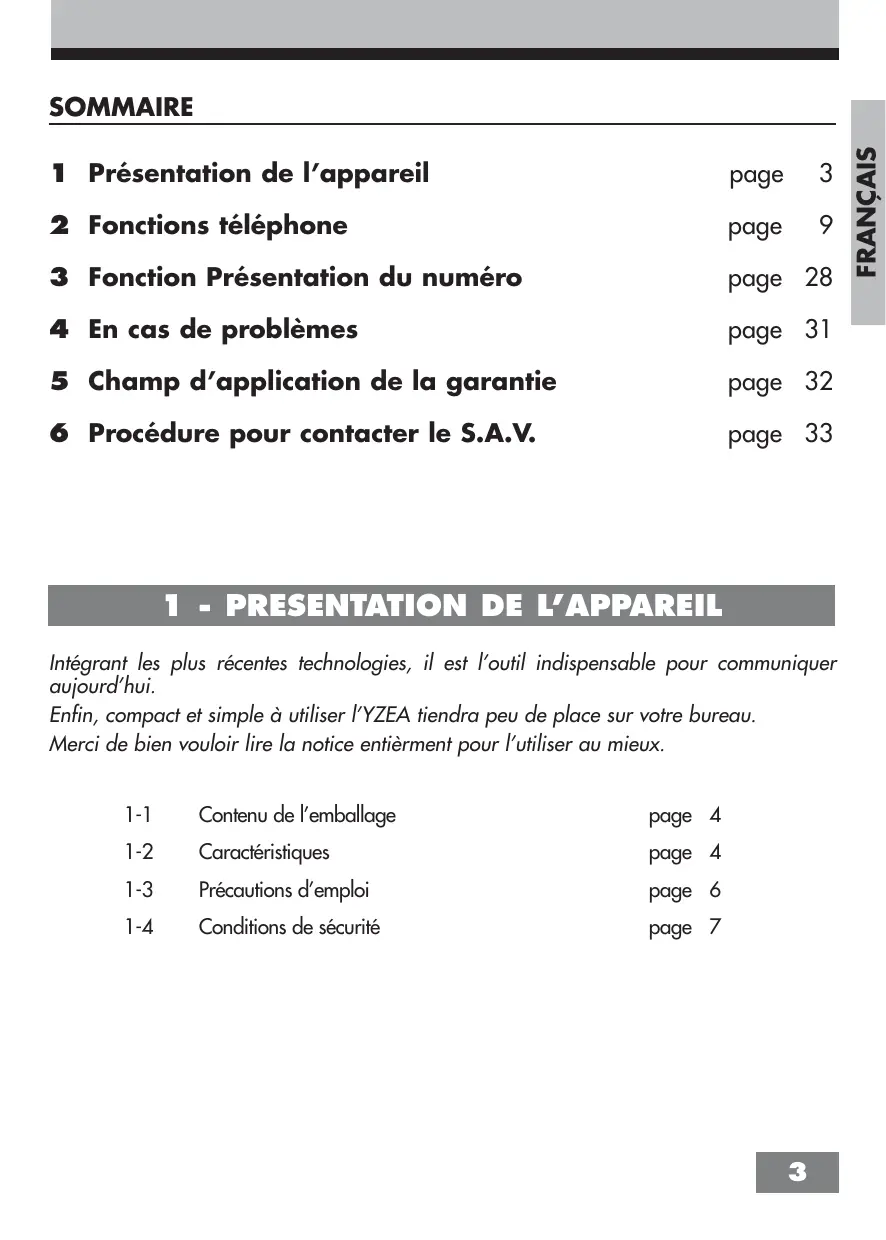

Sommaire

1 Présentation de l'appareil page 3 2 Fonctions page 9 3 Fonction Présentation du numéro page 28 4 En cas de problèmes page 31 5 Champ d'application de la garantie page 32 6 Procédure pour contacter le S. A. V. page 33

1 - Presentation de l'appareil

Intégrant les plus récentes technologies, il est l'outil indispensable pour communiquer aujourd'hui.

Enfin, compact et simple à utiliser, l'YZEA tiendra peu de place sur votre bureau.

Merci de bien pouvoir lire la notice entièrement pour l'utiliser au.

1-1 Contenu de l'emballage page 4 1-2 Caractéristiques page 4 1-3 Précautions d'emploi page 6 1-4 Conditions de sécurité page 7

L'emballage comprend :

L'appareil (une base + un combiné) et son adaptateur secteur. - Un combiné supplémentaire avec son support de charge. - Le cordon de ligne téléphonique. - Deux batteries rechargeables (Type AAA NIMH 1,2 V 600 mAh) par combiné. - La notice d'utilisation.

Vérifiez le contenu de l'emballage et contactez votre revendeur s'il vous manque un accessoire.

Fonctions telephones:

• Portée 300 m en champ libre. Autonomie: 100 heures en veille. 10 heures en communication.
• Ecran LCD 2 lignes (1 ligne d'afficheurs + 1 ligne d'icônes). 10 mémoires de 18 chiffres maximum par combiné. Volume d'écoute réglable (5 niveaux).
• Choix d'une sonnerie sur le combiné (9 choix).
• Réglage du volume de la sonnerie sur le combiné (5 niveaux + arrêt).
• Touche R.
• Fonction Bis.
• Fonction Appel direct.
• Verrouillage du clavier.
• Fonction secret.
• Fonction appel combiné.
• Main libre sur le combiné.
• Numérotation FV/DC.
• Fonction interphone entre 2 combinés.
• Transfert d'appel vers un autre combiné. Rappel des 10 derniers numéros composés.

• Présentation du nombre de l'appelant.
• Journal des appels (20 numéros).
• Une icône indique la présence de nouveaux appels dans le journal.
• Composition d'un numéro à partir du journal.
• Effacement sélectif ou total des appels.

1-3 - Précautions d'emploi :

• Lire attentivement les instructions données. Utiliser uniquement l'adaptateur secteur fourni.
• Ne pas installer l'appareil près dans un endroit sensible à la poussière ou susceptible de subir des perturbations dues à des vibrations ou à des chocs.
• Ne pas mettre voir appareil à côté d'une source magnétique (télévision, enceintes, etc...) sous risque de perturbations.
• Ne jamais verser de liquide sur l'appareil sous risque de court-circuit.
• Ne pas placer la base près d'un endroit humide.
• Ne jamais démonter l'appareil.
• Débrancher la connexion du téléphone avant de débrancher la prise électrique.
• Débrancher immédiatement un appareil endommagé et le faire réparer dans un service après-vente/agréé.
• Après avoir déplacé l'appareil, commencer par rebrancher la prise électrique.
• Ne rien pourrait sur le cordon électrique, éviter que des personnes poussent marcher dessus.
• Eviter de brancher trop d'appareils sur la même source de courant.
• Ne jamais installer pendant un orage.
• Ne jamais toucher des fils de téléphone dénudés, à moins qu'ils soient débranchés.
• Débrancher l'appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d'aérosols, utiliser un chiffon légèrement humide.
• Ne pas placer l'appareil sur un élément non stable, il ne doit pas tomber, cela causerait de sérieux dommages.
• Conserver précieusement ce manuel d'utilisation pour toute référence future.

IMPORTANT : 1) N'utiliser que le type de batteries fournies.

2) Ne pas jeter les batteries au feu ou dans une poubelle. Renseignez-vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage. 3) Ne pas ouvrir les batteries, l'électrolyte qu'elles contiennent est corrosif, et pourrait causer des brûlures aux mains, à la peau et aux yeux et serait toxique si on l'avait.

1-4 Conditions de sécurité :

• L'appareil n'est pas connectable à un schéma d'alimentation IT.
• L'adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit être installé à proximité de l'appareil et doit être aisément accessible.
• La connexion à la ligne téléphonique répond au niveau de sécurité TRT-3.
• L'entrée d'alimentation répond au niveau de sécurité TBTS.
• La sécurité électrique correspond aux vérifications NF EN 60950.
• La température maximale d'utilisation est de 35°C.
• Cet appareil utilise des bandes de fréquences radio dont l'utilisation est harmonisée dans l'ensemble de la communauté française.
• Le marquage des équipements terminaux attestés conformes se situe sous la base.

2 - Fonctions telephone

2-1 Schémas et fonctions pages 10 et 11 2-2 Écran du combiné page 12 2-3 Charge des batteries page 13 2-4 Instructions d'installation page 14 2-5 Choix de numérotation : Décimale (P) ou Fréquence vocale (T) page 15 2-6 Composition d'un numéro page 15 2-7 Réception d'un appel page 16 2-8 Activer/Désactiver la main libre page 17 2-9 Réglage du volume d'écoute sur le combiné et en main libre page 17 2-10 Choix d'une sonnerie sur le combiné page 18 2-11 Réglage du volume de la sonnerie page 18 2-12 Touche R page 19 2-13 Verrouiller/Déverrouiller le clavier page 20 2-14 Fonction secret page 20 2-15 Enregistrement d'un numéro en mémoire page 21 2-16 Consultation du répertoire page 21 2-17 Composition d'un numéro en mémoire page 22 2-18 Effacement d'un numéro dans une mémoire page 22 2-19 Effacement total des mémoires page 23 2-20 Fonction Appel direct page 23 2-21 Appel combinés page 24 2-22 Transfert d'un appel vers un autre combiné page 25 2-23 Fonction interphone page 25 2-24 Enregistrement et annulation d'un combiné sur une base page 26 2-25 Restaurer les paramètres d'usine page 27

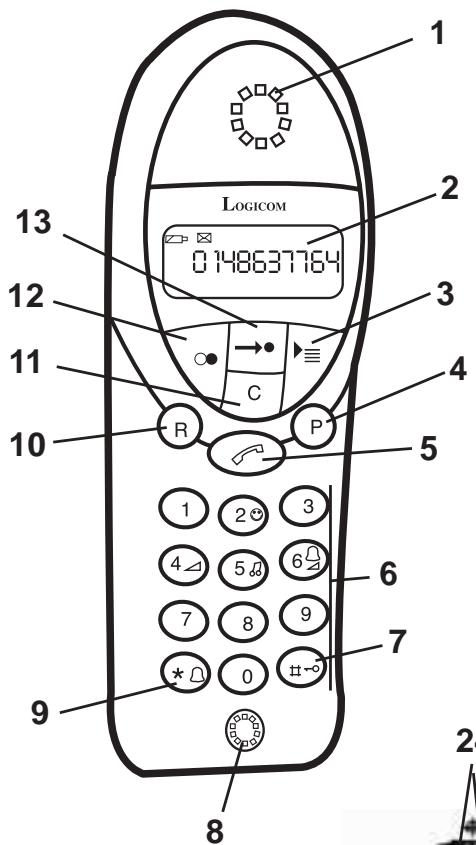

2-1 Schémas et fonctions

Vue de dessous support de charge

Écouteur du combiné

Permet d'entendre votre correspondant.

2) Ecran LCD

Voir chapitre 1-7 écran du combiné

3) Touche

Permet d'accéder au journal des appels.

4) Touche P/

Permet de programmer les fonctions du téléphone.

Permet d'activer ou de désactiver la main libre.

5) Touche

Permet de prendre la ligne (obtenir la tonalité)

Permet de libérer la ligne (raccrocher).

6) Clavier de numérotation.

Permet de composer un numéro.

7) Touche $# / - •

Permet de verrouiller le clavier.

8) Micro du combiné

Permet de parler avec votre correspondant.

9) Touche */

Permet de couper la sonnerie du combiné.

10) Touche R

Permet l'accès à certains services contacts de

France Telecom.

Permet d'effacer un numéro du journal ou de la

mémoire.

12) Touche •

Permet la répétition automatique du dernier numéro

ro composé.

Permet d'accéder aux mémoires.

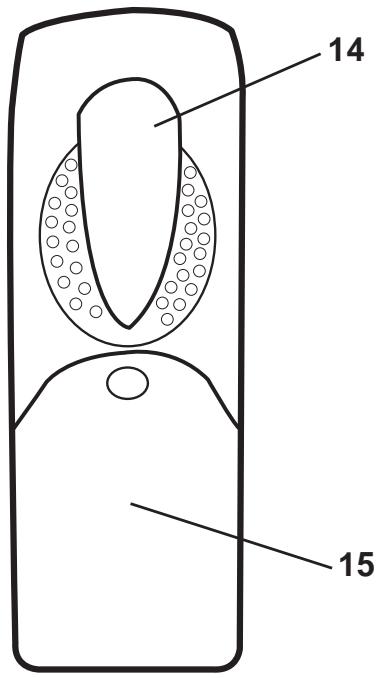

Clip ceinture

Permet d'accrocher le combiné à la ceinture (non

detachable).

Compartiment des batteries

Permet de placer les deux batteries rechargeables

Dans le combiné.

16) Touche () (appel combiné)

Permet d'appeler les combinés.

Permettent de recharger les batteries du combiné.

• Indique la prise de ligne (clignote)
• Indique la charge de la batterie

19) Prise modulaire

Permet de raccorder le cordon téléphonique.

20) Fiche d'alimentation

Permet de raccrocher l'adaptateur secteur.

21) Contacts de charge du combiné

Permettent de recharger les batteries du combiné.

22) Adaptateur secteur

Permet d'alimenter l'appareil.

23) Cordon téléphonique

Permet de raccorder l'appareil à la prise téléphonique murale.

24) Contacts de charge du support de charge

Permettent de recharger les batteries du combiné

supplémentaire.

25) Support de charge

26) Fiche d'alimentation

Permet de raccorder l'adaptateur secteur (27).

27) Adaptateur secteur

Permet d'alimenter le support de charge.

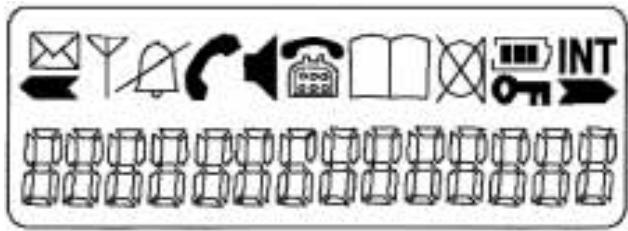

2-2 L'écran du combiné

L'écran du combiné vous permet de visualiser les fonctions du téléphone.

L'écran des YZEA est rétro-éclairé. Lorsque vous recevez un appel ou lorsque vous appuyez sur une touche du combiné, l'écran s'allume automatiquement.

Cette icône n'est pas utilisée en France.

Indique que la liaison radio entre la base et le combiné est possible.

Indique que la sonnerie du combiné est coupée.

Indique une prise de ligne.

Indique que la main libre est activée.

Indique la présence d'appels non lus dans le journal des appels.

Indique que vous êtes dans le répertoire.

Indique que la fonction secret est activée.

Indique le niveau de charge des batteries.

Indique que le clavier du combiné est verrouillé.

Indique que vous êtes en interphone.

Indique le numéro du combiné.

2-3 Charge des batteries

Avant toute utilisation, il faut impérativement charger les batteries (pour la première fois), durant un minimum de 20 heures, sans brancher la prise téléphonique.

• Connecter la fiche de l'adaptateur secteur (22) dans la prise modulaire (20) située derrière la base.
• Connecter l'adaptateur secteur (22) à la prise de courant (220 V ~).
• Connecter la fiche de l'adaptateur secteur (27) dans la prise (26) située en-dessous du support de charge.
• Connecter l'adaptateur secteur (27) à la prise de courant (220 V ~).
• Ouvrir le compartiment (15) des batteries (Fig. a).
• Insérer les batteries rechargeables dans le compartiment (15) en respectant les polarités (Fig. b).
• Fermer le compartiment (15) des batteries (Fig. c).
• Placer les combinés sur leurs chargeurs (base ou support de charge)
• Un signal sonore est émis.

Fig. a

Fig. b

REMARQUE: Le niveau de charge des batteries dans l'icône

défile pour indiquer la charge (Uniquement s'il reste assez d'énergie dans les batteries pour alimenter l'écran du combiné).

Attention :

Si vous ne laissiez pas votre combiné se charger durant 20 heures pour la première fois, il ne fonctionnera pas au maximum de ses capacités.

La garantie ne prendra pas effet pour les problèmes de dysfonctionnement dus à une charge incomplète lors de la première utilisation.

2-4 Instructions d'installation

Placer la base sur une surface stable et plane en laissant de chaque côté au moins 25 mm d'espace libre pour l'aération.

• Connecter le cordon téléphonique (23) dans la prise modulaire (19) située derrière la base et l'autre extrémité à votre prise téléphonique murale (Fig. 2).

Prise modulaire de la base

Prise de courant

Fig. 2

Clip ceinture

Le clip ceinture n'est pas détachable, il reste toujours fixé sur le combiné.

2-5 Choix de numérotation : décimale (p) ou fréquence vocale (t)

Pour changer le mode de numérotation décimale (P) en Fréquence Vocale (T), suivre la manipulation suivante:

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche P jusqu'à ce que " P " s'affiche sur l'écran
• Appuyer sur la touche 7.
• Le mode de numérotation utilisé (T ou P) s'affiche sur l'écran.
• Appuyer sur la touche (R) pour sélectionner le mode de numérotation désiré entre T (fréquence vocale) ou P (décimale).
• Appuyer sur la touche P pour valider votre choix.

A) composition normale d'un numéro

• Appuyer sur la touche . L'icone "C" s'affiche sur l'écran.
• Vous obtenez la tonalité.
• Composez le numéro de votre correspondant.
• À la fin de la communication, appuyez sur la touche ou reposer le combiné sur sa base.

B) Prénumérotation

• Le combiné est au repos (aucune tonalité).
• Composer le numéro de votre correspondant.
• Le numéro s'affiche sur l'écran.
• Appuyer sur la touche C L'icône "C" s'affiche sur l'écran.
• Le nombre est composé automatiquement.
• À la fin de la communication, appuyer sur la touche ou reposer le combiné sur sa base.

C) fonction bis sur les 10 derniers numéros appelés

Cette fonction permet de recomposer automatiquement l'un des 10 derniers numéros composés.

• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche
• Le dernier numéro composé s'affiche.
• Appuyer de nouveau sur la touche pour sélectionner l'un des dix derniers numéros appelés.
• Appuyer sur la touche (C) pour composer le numéro affiché.
• À la fin de la communication, appuyer sur la touche C ou reposer le combiné sur sa base

2-7 Réception d'un appel

Le combiné est sur sa base.

• Le combiné sonne.
• Soulever le combiné de sa base sans appuyer sur la touche .
• Parlez à votre correspondant.
• À la fin de la communication, appuyer sur la touche © ou reposer le combiné sur sa base.

b) Le combiné n'est pas sur sa base.

• Le combiné sonne. Appuyer sur la touche
• Parlez à votre correspondant.
• À la fin de la communication, appuyer sur la touche © ou reposer le combiné sur sa base.

Cette fonction vous permet de communiquer sans avoir le combiné dans la main.

Après avoir obtenu la tonalité ou pendant une conversation :

Appuyer sur la touche P / pour activer la main libre. L'icone s'affiche sur l'écran. Appuyer sur la touche P / pour désactiver la main libre. L'icone s'efface de l'écran. Lorsque la communication est terminée, appuyer sur la touche © ou raccrocher le combiné sur sa base.

NB: Le réglage du volume de la main libre est celui utilisé pour le volume d'écoute dans le combiné (voir chapitre "Réglage du volume d'écoute et de la main libre").

ATTENTION : l'usage prolongé de la main libre pendant une conversation entraîne une consommation très importante sur la batterie, réduisant ainsi considérablement l'autonomie de l'appareil.

2-9 Réglage du volume d'écoute et de la main libre

Le réglage du volume d'écoute dans l'écouteur est identique au réglage du volume de la main libre (voir chapitre Main libre).

Le volume peut être réglé sur 5 niveaux (1 minimum à 5 maximum).

Le volume d'écoute est réglé au niveau 3 par défaut.

Vous devez régler le volume d'écoute pendant une communication.

• Vousêtes en communication.
• Maintenir enfoncée la touche P jusqu'à ce que " P " s'affiche sur l'écran. Appuyer sur la touche 4 du clavier.
• L'écran affiche "P-4" et le niveau du volume d'écoute utilisé "000".
• Entrer le niveau du volume désiré entre 1 et 5 en utilisant les touches du clavier. OU Appuyer sur la touche ou pour regler le volume d'ecoute
• Appuyer sur la touche ±bP pour valider votre réglage.

2-10 Choix d'une sonnerie sur le combiné

Vous disposez d'un choix de 9 sonneries sur chaque combiné.

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche jusqu'à ce que " P " s'affiche sur l'écran.
• Appuyer sur la touche 5 du clavier.
• La sonnerie utilisée est diffusée.
• Entrer le numéro de la sonnerie désirée électionner une sonnerie.
• Appuyer sur la touche ±bP pour valider votre choix.

2-11 Réglage du volume de la sonnerie

Le volume de la sonnerie du combiné peut être réglé sur 6 niveaux (0 = coupée, 5 = fort).

a) Réglement du volume de la sonnerie.

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche jusqu'à ce que " P " s'affiche sur l'écran. Appuyer sur la touche 6 du clavier.
• Le combinéonne et l'écran affiche le volume de la sonnerie utilisée.
• Entre le niveau du volume désiré entre 0 et 5 en utilisant les touches du clavier. OU Appuyer sur la touche ou pour selectionner le volume de la sonnerie.
• Appuyer sur la touche P pour valider votre réglage.

Remarque: Lorsque la sonnerie est coupée, l'icône s'affiche sur l'écran.

b) Vous pouvez aussi couper la sonnerie du combiné en suivant la manipulation suivante.

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche * jusqu'à ce que l'icône s'affiche sur l'écran. La sonnerie est coupée.
• Pour rétablir la sonnerie, maintenir enfoncée de nouveau la touche * jusqu'à ce que l'icone s'efface de l'écran.

2-12 Touche R

La touche R permet l'accès à certains services de France Telecom.

Pour tout renseignement, contactez votre agence France Telecom : (composez le 1014, appel gratuit ou 3614 France Telecom sur votre minitel).

Réglage de la touche r

La touche R peut être réglée sur 2 positions L ou S. En France, la touche R correspond à une pause de 270 ms (position L).

Pour modifier cette pause, suivre la manipulation suivante :

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche P jusqu'à ce que " P " s'affiche sur l'écran
• Appuyer sur la touche R
• Le réglage utilisé par la touche R s'affiche (L ou S).
• Appuyer de nouveau sur la touche (R) pour sélectionner le réglage désiré (entre L ou S).

Pour la france vous devez sélectionner l.

• Appuyer sur la touche P pour valider votre choix.

2-13 Verrouiller/déverrouiller le clavier

Le verrouillage du clavier permet d'interdire la composition d'un numéro par mégarde. Lorsque le clavier est verrouillé, l'icône s'affiche sur l'écran.

Verrouillage du clavier

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche # jusqu'à ce que l'icône s'affiche sur l'écran.
• Le clavier est verrouillé, toutes les touches sont inactives.

B) Déverrouiller le clavier

• Maintenir enfoncée la touche # 📁 jusqu'à ce que l'icone 📁 disparaisse de l'écran.
• Le clavier est déverrouillé, toutes les touches sont actives.

2-14 Fonction secret

Cette fonction vous permet, lors d'une communication, de parler avec une tierce personne sans être entendue par votre correspondant.

• Vous êtes en communication.
• Appuyer sur la touche C pour activer cette fonction.
• L'icône ⊗ s'affiche sur l'écran.
• Vous pouvez parler avec une tierce personne, votre correspondant n'entend plus rien.
• Appuyer sur la touche C pour désactiver cette fonction.
• L'icône disparaît de l'écran.
• Votre correspondant vous entend à nouveau.

2-15 Enregistrement d'un numéro en mémoire

Vous pouvez enregistrer 10 numéros dans un combiné.

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche P jusqu'à ce que "P" s'affiche sur l'écran.
• Appuyer sur la touche →
• Entrer le numéro de téléphone que vous désirez mettre en mémoire en utilisant les touches du clavier. Appuyer sur la touche →
• Entrer un numéro entre 0 et 9 pour sélectionner une mémoire.
• Un bip est émis, le numéro est enregistré

Nota : Lorsque vous entrez un numéro en mémoire, vous pouvez appuyer sur la touche C pour effacer chiffre par chiffre le numéro.

2-16 Consulter le répertoire

• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche →
• Entrez le numéro de la mémoire (entre 0 et 9) que vous désirez consulter. - La mémoire sélectionnée s'affiche sur l'écran.

2-17 Composition d'un numéro en mémoire

• Le combiné est au repos (aucune tonalité). Appuyer sur la touche →
• Entrez le numéro de la mémoire (entre 0 et 9) que vous désirez composer. - La mémoire sélectionnée s'affiche sur l'écran.
• Appuyer sur la touche pour composer le numéro affiché.
• À la fin de la communication, appuyer sur la touche © ou reposer le combiné sur sa base.

2-18 Effacement d'un numéro dans une mémoire

• Le combiné est au repos (aucune tonalité). Appuyer sur la touche →
• Entrer le nombre (entre 0 et 9) de la mémoire que vous désirez effacer.
• Le numéro correspondant à la mémoire s'affiche.
• Maintenir enfoncée la touche jusqu'à l'audition d'un bip sonore.

Appuyer sur la touche C pour effacer chiffre par chiffre le numéro affiché. OU - Maintenir enfoncée la touche C jusqu'à ce que le nombre s'efface.

Appuyer sur la touche C pour valider.

2-19 Effacement total des mémoires

Cette fonction vous permet d'effacer toutes les mémoires enregistrées.

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche P jusqu'à ce que "P" s'affiche sur l'écran.
• Appuyer sur la touche 0 du clavier.
• "P-0" s'affiche sur l'écran.
• Appuyer sur la touche → Appuyer sur la touche P pour valider l'effacement de toutes les mémoires.

2-20 Fonction appel directe

Cette fonction vous permet de composer un numéro enregistré dans la mémoire Appel directe en appuyant sur n'importe quelle touche du clavier sauf sur la touche

A) Enregistrement du numéro

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche P jusqu'à ce que "P" s'affiche sur l'écran
• Appuyer sur la touche 3 du clavier.
• Entrer le numéro que vous désirez enregistrer en utilisant le clavier.
• Appuyer sur la touche P pour valider votre enregistrement.

Note : Pour effacer un chiffre, utiliser la touche C.

B) activer la fonction appel directe

Lorsque la fonction Appel direct est activée, le numéro enregistré dans la mémoire s'affiche en permanence sur l'écran.

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche P jusqu'à ce que "P" s'affiche sur l'écran.
• Appuyer sur la touche 2 du clavier pour activer la fonction Appel direct. Appuyer sur la touche P pour valider.
• Le numéro enregistré dans la mémoire s'affiche sur l'écran. La fonction appel direct est activée.

C) désactiver la fonction appel direct

• Le numéro enregistré en mémoire est affiché
• Maintenir enfoncée la touche P jusqu'à ce que "P" s'affiche sur l'écran.
• Appuyez sur la touche 2 du clavier pour désactiver la fonction Appel direct. Appuyez sur la touche P
• Un signal sonore est émis, la fonction Appel direct est désactivée.
• Le combiné est au repos.

2-21 Appel combinés

Cette fonction vous permet d'appeler les combinés à partir de la base.

• Les combinés sont au repos (aucune tonalité).
• Vous ne savez pas où se trouve un combiné. Appuyez brièvement sur la touche de la base.
• Les combinés émettent un signal sonore
• Vous pouvez retrouver un combiné grâce à ce signal sonore
• Pour arrêter ce signal sonore :
• Appuyer sur une touche du combiné.

Appuyer sur la touche

2-22 Transfert d'un appel vers un autre combiné

Pour transférer un appel externe vers un autre combiné, suivre la manipulation suivante :

• Vous êtes en conversation avec un correspondant externe.
• Maintenir enfoncée la touche jusqu'à ce que "int" et "HS-" s'affichent sur l'écran
• Votre correspondant externe est mis en attente
• Entrer le numéro du combiné sur lequel vous désirez transférer l'appel.
• Quand votre correspondant interne décroche, appuyer sur la touche (C) pour raccrocher et transférer l'appel.
• Si le correspondant interne ne décroche pas, maintenir appuyée la touche R pour reprendre le correspondant externe en ligne

2-23 Fonction interphone

a) Appel interphone vers l'autre combiné

• le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche jusqu'à ce que "int" et "HS-" s'affichent sur l'écran.
• Composer le numéro du combiné que vous souhaitez appeler.
• À la fin de la communication, appuyer sur la touche © ou raccrocher le combiné sur sa base.

b) Réception d'un appel extérieur pendant un appel interne

Lorsque vous recevez un appel extérieur pendant un appel interne

• Une tonalité d'attente (un double bip) est émise dans les écouteurs des téléphones en interphone. Appuyer 2 fois sur la touche pour prendre l'appel extérieur.
• À la fin de la communication, appuyer sur la touche ⑤ ou raccrocher le combiné sur la base.

Enregistrement d'un combiné

Une base peut enregistrer jusqu'à 5 combinés.

Pour enregistrer ces derniers sur une base, vous devez suivre la manipulation suivante :

Sur la base

ATTENTION : Aucun combiné ne doit être en charge sur la base principale. Si il y a un combiné en charge sur la base principale, enlevez-le.

• Appuyer et maintenir enfoncée la touche de la base (environ 10 secondes) jusqu'à ce que le témoin C / = lumineux clignote.

PENDANT QUE LE TEMOIN LUMINEUX C/ CLIGNOTE, vous devez effectuer les manipulations suivantes sur le combiné

• Maintenir enfoncées simultanément les touches ⊙ et ≈ jusqu'à ce que l'écran affiche "bs"
• Entrer le nombre de la base sur laquelle vous désirez enregistrer votre combiné (entre 1 et 4) en utilisant le clavier
• "PIN" s'affiche sur l'écran LCD.
• Composer le code PIN de la base. Le code PIN de la base est 0000, il n'est pas modifiable.
• Un bip est émis, le combiné est enregistré sur la base.

Annulation d'un combiné

ATTENTION : vous ne pouvez annuler un combiné qu'à partir d'un autre combiné enregistré sur la même base.

Cette fonction est utilisée pour annuler des combinés défectueux en vue de leur remplacement par de nouveaux.

• Maintenir enfoncée simultanément les touches et C jusqu'à ce que l'écran affiche "PIN".
• Composer le code PIN de la base. Le code PIN de la base est 0000. Il n'est pas modifiable.
• L'écran affiche "HS"
• Entrez le numéro du combiné que vous désirez annuler.
• Un bip est émis, le combiné sélectionné est annulé.

2-25 Restaurer les paramètres d'usine.

Cette fonction vous permet de retrouver la configuration d'origine de l'appareil comme lorsque vous l'avez utilisé pour la première fois.

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche P jusqu'à ce que " P " s'affiche sur l'écran.
• Appuyer sur la touche 9 du clavier. PIN " s'affiche sur l'écran.
• Entrer le code PIN (le code PIN est 0000).
• Appuyer sur la touche P pour confirmer.

NOTE : Le code PIN est 0000. Il ne peut être changé.

3 - Fonction presentation du NUMERO

3-1 Fonctionnement de la fonction présentation du numéro page 29 3-2 Consultation du journal des appels page 29 3-3 Composition d'un numéro à partir du journal page 30 3-4 Effacement sélectif des appels page 30 3-5 Effacement total des appels page 30

Le combiné vous permet d'identifier le numéro de téléphone de vos correspondants.

Les numéros de téléphone sont mémorisés dans un journal des appels pouvant contenir jusqu'à 20 numéros.

L'accès au service représentation du numéro est soumis à la souscription d'un abonnement auprès de votre agence France Télécom (1014 appel gratuite ou 3614 France Télécom sur votre minitel) et sous réserve de disponibilités techniques de France Télécom.

3-1 Fonctionnement de la fonction présentation du numéro

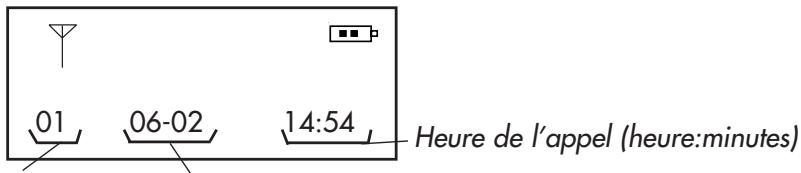

Le combiné garde en mémoire la liste des 20 derniers appels reçus. Cette liste est appelée "journal des appels". Au-delà, l'appel le plus récent écrase le plus ancien.

• À réception d'un appel, le numéro du correspondant s'affiche sur l'écran.
• Lorsque vous avez des appels non lus dans le journal, l'icône s'affiche sur l'écran.
• Les appels répétés ne sont pas indiqués.
• Les appelants qui ne désirent pas divulguer leur numéro ne sont ni affichés ni enregistrés dans le journal.
• La présentation du nom n'est pas possible sur ce téléphone.
• La fonction représentation du nom n'est pas disponible sur les YZEA 520/522/523.

3-2 Consultation du journal des appels

• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche pour entrer en mode consultation.
• Le dernier nombre enregistré s'affiche sur l'écran.
• Appuyer de nouveau sur la touche pour visualiser la date et l'heure associées au numéro affiché précédemment.

Par exemple

Rang de l'essai dans le journal

Date de l'appoint (jour-mois)

• Appuyer sur la touche pour visualiser les autres numéros.

• Appuyer sur la touche pour revenir en arrêté.
• Appuyer sur la touche ⌀ pour sortir du menu.

NB: Si vous n'avez pas d'appel enregistré dans le journal l'écran affiche "-- -- -- -".

L'icône indique la présence d'appels non lus dans le journal.

3-3 Composition d'un numéro à partir du journal

• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche pour entrer en mode consultation.
• Appuyer de nouveau sur la touche pour sélectionner un numéro.
• Appuyer sur la touche
• Le nombre affiché est composé automatiquement.

3-4 Effacement sélectif des appels

• Le combiné est au repos (aucune tonalité).
• Appuyer sur la touche pour entrer en mode consultation.
• Appuyer de nouveau sur la touche pour sélectionner le nombre que vous désirez effacer.
• Maintenir enfoncée la touche C jusqu'à ce que le nombre affiché s'efface.

3-5 Effacement total des appels

Cette fonction vous permet d'effacer tous les appels enregistrés (lus ou non lus).

• Le combiné est au repos (aucune tonalité).
• Maintenir enfoncée la touche jusqu'à ce que “ ±bP ” s'affiche sur l'écran.
• Appuyer sur la touche ±b0 du clavier.
• "P-O" s'affiche sur l'écran.
• Appuyer sur la touche
• L'écran affiche "NO CLIP"
• Appuyer sur la touche P pour valider l'effacement de tous les appels

4 - En cas de problemes

Vérifier les points ci-dessous avant de contacter le Service Après-Vente :

Plus d'affichage :

• Vérifier que les batteries du combiné sont correctement installées (polarités).
• Placer le combiné sur la base pour charger les batteries.
• Enlever les batteries du combiné et les remettre.

Les batteries ne sont pas chargées :

• Vérifier les polarités des batteries.
• Nettoyer les contacts de charge du combiné et de la base.
• Refaire une nouvelle charge.

L'indicateur de batterie indique batterie faible :

• Recharger les batteries du combiné.

Le combiné ne peut pas tracer la base :

• Vous êtes hors de portée, vous devez vous rapprocher de la base.
• Raccorder l'alimentation de la base correctement.
• Enlever les batteries du combiné et les remettre.
• Déconnecter l'adaptateur secteur de la base et le reconnecter à la base.

La tonalité de numérotation n'est pas audible :

• Vérifier que la ligne téléphonique est connectée correctement à la base.

La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les déteriorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manœuvre, d'un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Telecom, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel.

La garantie s'étend uniquement à la France Métropolitaine.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.

LOGICOM S. A.

ZI PARIS NORD 2

74, rue de la Belle Etoile

B. P. 58338

95941 ROISSY CDG

6 Procedure pour contacter le s. a. v.

Remarque: Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sûr que vous ayez une panne.

• Munissez-vous de votre appareil, branché (sauf si l'appareil est endommagé).
• Vous disposez de deux lignes clientes : 01 48 63 67 94 ou 01 48 63 67 95.
• Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.

Cet équipement est conforme à la directive R&TTE 1999/5/CE du Parlement Européen et du Conseil, concernant la connexion paneuropéenne de terminal unique aux réseaux téléphoniques publics commutés (RTCP).

Toutefois, comme il existe des différences d'un pays à l'autre entre les RTCP, la conformité en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminal du réseau RTCP.

En cas de problème, vous devez contacter en premier lieu leur fournisseur.

Cet appareil est destiné à la France.

EN CAS DE PROBLÈME ET POUR TOUT RENSEIGNEMENT MERCI DE CONTACTER NOTRE SERVICE APRES-VENTE

Tel.: [phone]

0148636795

Nosotros,

Logicom

74, rue de la Belle Etoile

Z.I. Paris Nord II

B. P. 58338

95941 ROISSY CDG

FRANCE

74, rue de la Belle Etoile

B. P. 58338

95941 ROISSY CDG

74, rue de la Belle Etoile

Z.I. Paris Nord II

B. P.58338

95941 ROISSY CDG

FRANCA

NB : le réglage du volume de la main libre est celui utilisé pour le volume d'écoute dans le combiné (voir chapitre "Réglage du volume d'écoute et de la main libre").

74, rue de la Belle Etoile

B. P. 58338

95941 ROISSY CDG

FRANCE
