MODE D'EMPLOI SPIDER 700 PLUS LOGICOM
Emetteur/Récepteur 500 mW
EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT MERCI DE CONTACTER NOTRE SERVICE APRES-VENTE Tel.:0148636794 0148636795
Manuel
A litre impératifement avant la mise en service de l'appareil.
DECLARATION DE CONFORMITE
Le marquage CE atteste de la conformité des produits aux normes harmonisées applicables à la date de mise sur le marché du produit, conformément à la directive R&TTE 1999/5/CE du Parlement et du Conseil Européens et aux dispositions complémentaires 73/23/CEE pour la sécurité usager et les perturbations electromagnétiques.
La conformité du produit est régulièrement contrôle.
SOMMAIRE
1 Présentation de l'appareil page 3
2 Programmation des fonctions page 11
3 Spécifications techniques page 13
4 Champ d'application de la garantie page 15
5 Procedure pour contacter le S.A.V. page 15

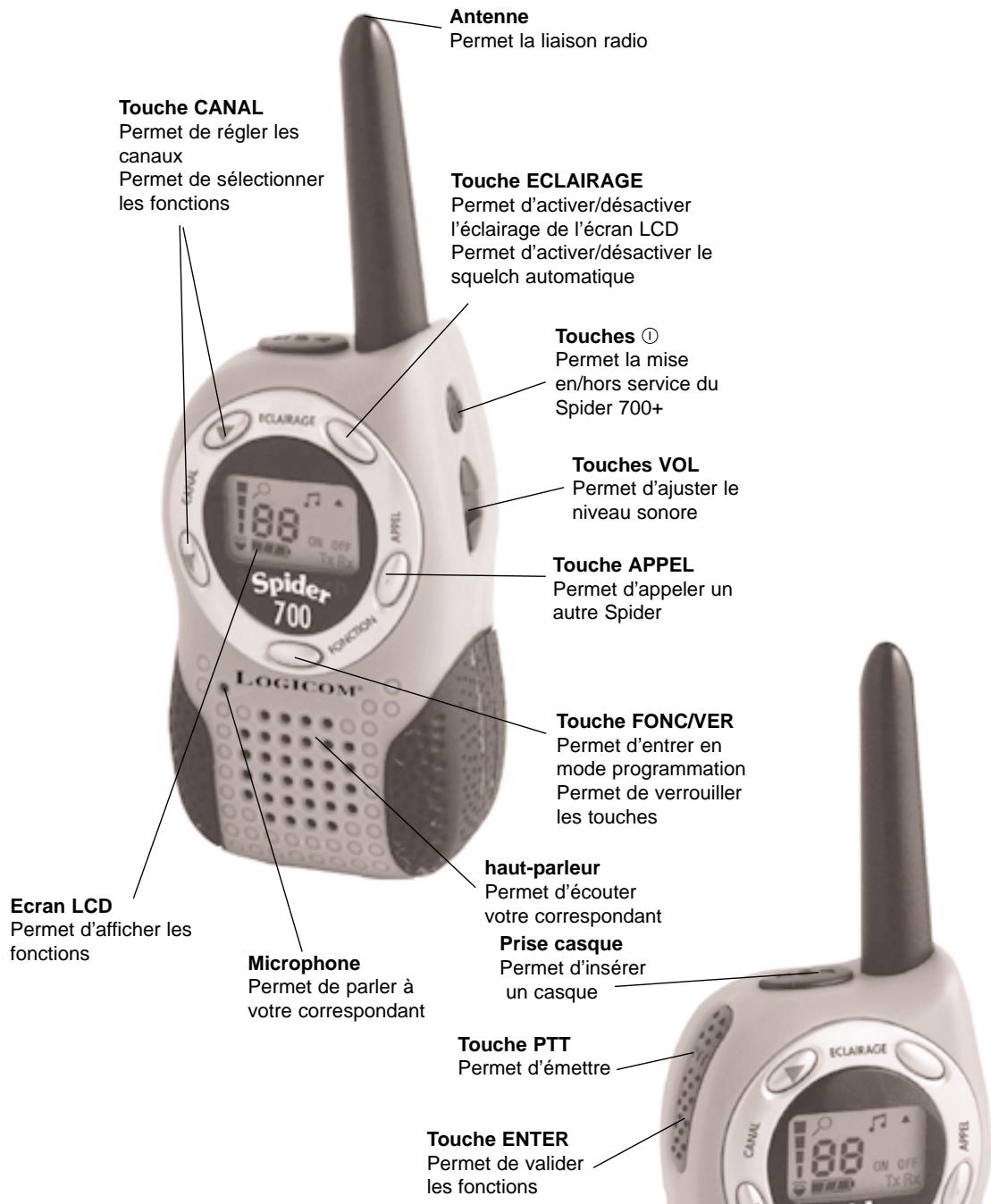

1 PRESENTATION DE L'APPAREIL
1 Précautions concernant les piles page 5
2 Mise en place des piles page 7
3 Mise/hors service du Spider 700+ page 7
4 Bip touches page 7
5 Eclairage de I'ecran LCD page 8
6 Reglage du volume page 8
7 Activer/desactiver le Squelch automatique page 8
8 Appeler un correspondant page 9
9 Ecouter ou parler à votre correspondant page 9
10 Verrouiller/déverrouiller les touches page 10
11 Utilisation du kit piéton page 10
ATTENTION : L'utilisation des canaux 01 et 02 du Spider 700+ est formellement interdite en France. Par conséquent, si vous utilisez le Spider 700+ en France vous doivent utiliser uniquement les canaux 03-04-05-06-07-08.
Le Spider 700+ est un émetteur-recepteur qui permet de transmettre sur 8 canaux dans la bande UHF. Il est utilisable sans licence, sans abonnement ni taxe par n'importe qui. Les domains d'applications sont multiples et variés : sécurité, chantiers, loisirs, encadrement, sport, etc...
Son fonctionnement est très simple, permettant même utilisé par des enfants.
Le Spider 700+ a été concu pour être utilisé avec un ou plusieurs Spider. Dans ce manuel d'utilisation, le correspondant est un autre utilisateur du Spider avec lequel vous communiquer.
Le Spider 700+ est conforme à la norme ETS 300-339.
1 Précautions concernant les piles
Pour réduire les risques d'incendie ou de blesser quelqu'un, veuillez bien dire et suivre les instructions suivantes :
- Ne pasmettre les piles dans un feu. Elles pourraient exploser. Renseignez-vous aupres de votre réseau local pour connaître les dispositions speciales pour leur destruction.
- Ne pas jeter les piles à la poubelle. Renseignez-vous auprès de votre réseau local pour connaître les dispositions spéciales pour leur destruction.
- Ne pas ouvrir ou endommager les piles. Le dégagement d'électrolyte est corrosif et peut provoquer des dommages aux yeux et à la peau. Il peut être toxique s'il est avale.
- Ne pas tenter de recharger les piles fournies avec l'appareil. Elles pourraient dega-ger de I'electrolyte corrosif ou exploser.
- Lors de la pose des piles dans l'appareil, la polarité doit être respectée. L'inversion d'une pile peut la décharger et il peut en résultat une fuite d'électrolyte ou une explosion.
- Enlever les piles d'un apparéil qui ne sera pas utilisé durant une longue période (plusieurs mois ou plus) car, pendant ce temps, les piles peuvent suinter dans l' apparéil.
- Débarrasser l'appareil des piles usées, car celles-ci sont susceptibles de suinter dans l'appareil.
NB: Conserver précieusement ce manuel d'utilisation pour toutes références futures.

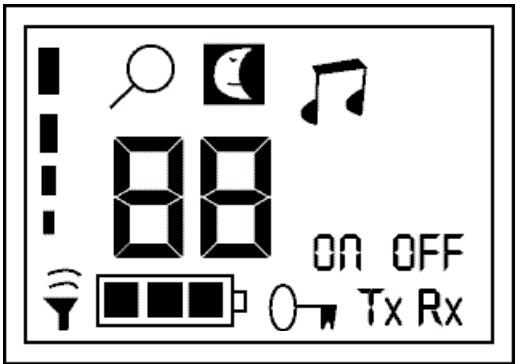

Indique le numero du canal.
Indique que la fonction de recherche automatique des canaux est activée.
Indique que l'alerte de fin de transmission est activée.
Indique que la fonction selectionnelle est activée.
Indique que la fonction selectionnelle est désactivée.
Indique le niveau du volume.
Indique la réception d'un appel (votre correspondant vous parle).
Indique l'émission d'un appel (vous parlez à votre correspondant).
Indique que le taux de charge des piles est à pleine charge (100%).
Indique que le taux de charge des piles est à 2/3 de la pleine charge (66%).
Indique que le taux de charge des piles est à 1/3 de la pleine charge (33%). Les piles sont faibles.
Indique que les touches FONC/VER et CANAL sont verrouillées.
Indique que la mise en veille automatique est activée.
2 Mise en place des piles
Insérer 3 piles de 1,5 V type AA en respectant les polarités dans le compartmenté à piles (au dos de l'appareil). Suivre les 4 étapes suivantes :
- Tirer le levier vers le bas pour débloquer la trappe à piles
- Enlever la trappe à piles
- Insérer les 3 piles en respectant la polarité
- Refermer la trappe à piles
- Pousser le levier vers le haut pour bloquer la trappe piles
3 Mise en/hors service du Spider 700+
Pourmettre en service l'appareil,vousdevez appuyer et maintainir enfoncée la touche pendant2 secondes.Touslesicones s'affichentet un long bipestémispuis l'appareil est en mode de réception d'un appel.
Pourmettrehors service l'appareil,appuyer et maintainir enfoncée la touche jusqu'ac ce que plus rien ne s'affiche.
4 Bip touches
Vous entendez un bip quand vous appuyez sur n'importe quelles touches sauf sur les touches PTT, ECLAIRAGE, APPEL et
5 Eclairage de l'écran LCD
Appuyer sur la touche ECLAIRAGE, l'écran restera éclairé pendant 10 secondes.
6 Réglage du volume
Pour régler le volume, appuyer sur les touches VOL
:permetd'augmenterlevolume
:permet de diminuier le volume
L'écran LCD vous indique le niveau du volume
:Trés faible
□ ■ : Faible
Fort
Très fort
7 Activer/Désactiver le Squelch automatique
Le Squelch est un système qui permet de supprimer le bruit (souffle) lorsque vous ne receive pas de communication (en attente de réception d'un appel).
Par contre, le Squelch diminue la sensibilité de l'appareil à détecter un appel.
Il est donc parfois judicieux de désactiver la fonction du Squelch automatique afin de pouvoir receivevoir des transmissions difficiles (limite de portée, à peines audibles, ou fortement parasitées).
- Pour désactiver la fonction du Squelch automatique :
Appuyer et maintainir enfoncée la touche ECLAIRAGE pendant 3 secondes.
L'icone Rx apparait et reste affichée sur I'ecran LCD.
- Pour activer de nouveau la fonction du Squelch automatique :
Appuyer et maintainir enfoncée la touche ECLAIRAGE pendant 3 secondes. L'icone Rx disparait de l'écran LCD.
Remarque: le Squelch automatique est toujours activé à chaque mise en service de l'appareil.
8 Appeler un correspondant
- Appuyer sur la touche APPEL, l'icone Tx apparait sur l'écran LCD et reste affichée pendant 3 secondes.
- Une série de bips sonores préviendra votre correspondant.
9 Ecouter ou parler à votre correspondant
Vous ne pouvez pas en même temps parler à votre correspondant et l'écouter. Vous doivent alternativement parler ou écouter libre correspondant.
- Pour écouter votre correspondant :
La touche PTT doit toujours être reliée (en attente de réception d'un appel).
Dès que vous correspondant commence à parler, l'icone Rx s'affiche sur l'écran LCD et reste visiblependant que vous correspondant vous parle.
Lorsque l'icone Rx disparait, votre correspondant a terminé de parler, vous pouvez maintainant lui répondre.
- Pour parler à votre correspondant :
Appuyer et maintainir enfoncée la touche PTT pendant que vous parlez (l'icone Tx s'affiche sur l'écran LCD et reste visible pendant que vous parlez) et relâcher la touche PTTès que vous cessez de parler (l'icone Tx disparait).
Choix du canal :
En mode d'attente de réception d'un appel, vous pouvez selectionner un canal compris entre 03 et 08 en appuyant sur les touches CANAL.
10 Verrouiller/déverrouiller des touches
Pour verrouiller les touches, appuyer et maintainir enfoncée la touche FONC/VER jusqu'à ce que l'icone 0 s'affiche sur l'écran.
Les touches CANAL et FONC seront bloquées.
- Pour déverrouiller les touches, appuyer et maintainir enfoncée la touche FONC/VER jusqu'à ce que l'icone 0- disparaïssé de l'écran.
11 Utilisation du kit piéton
a) Installation
- Soulever le cache au-dessus de l'appareil et connecter le kit piéton.
Le kit piéton est doté d'un micro et d'un écouteur.
b) Fonctionnement
Dès que le kit piéton est connecté, l'appareil est en mode réception d'un appel, l'écouteur vous permettra d'entendre votre correspondant. Le micro fonctionne grâce à la détéction de la voix, l'appareil émetdon desès que vous commencez à parler (l'icone Tx s'affiche sur l'écran LCD).
2 PROGRAMMATION DES FONCTIONS
Fonction 1: Recherche automatique d'un canal utilisé
Fonction 2: Activer/désactiver la mise en voille
Fonction 3: Activer/Désactiver le bip de fin de réception
FUNCTION 1: Recherche automatique du canal utilisé :
Cette fonction vous permet de déterminer si une émission est presente sur l'un des 6 canaux.
L'appareil est au repos.
Appuyer 2 fois sur la touche FONC/VER.
L'icone s'affiche sur l'écran LCD, et le nombre du canal clignote.
- Appuyer sur la touche ENTER. pour commencer la recherche automatique d'un canal utilisé.
Quand le niveau de signal reçu de votre correspondant est plus haut que le niveau du Squelch, l'appareil s'arrête automatiquement à ce canal pendant 10 secondes.
- Vous pouvez maintainant arrêté la fonction de recherche automatique des canaux en appuyant sur la touche ENTER, l'appareil restera ainsi à ce canal (sinon il poursuivra la recherche d'un autre canal utilisé).
FONCTION 2 : Activer/désactiver la mise en voille :
La mise en veille du Spider 700+ peut être régée sur 5 positions.
Position OFF: La mise en voille est désactivée.
Position 5 ON: La mise en veille est activée après 5 minutes.
Position 10 ON: La mise en vue est activée après 10 minutes.
Position 15 ON: La mise en vue est activée après 15 minutes.
Position 30 ON : La mise en vue est activée après 30 minutes.
L'appareil est au repos.
Appuyer 4 fois sur la touche FONC/VER.
- L'icone et la position de la mise en voille s'affiche sur l'écran LCD.
- Appuyer sur les touches canal , pour sélectionner la position souhaïée.
- Appuyer sur la touche ENTER pour valider votre sélection et revenir en mode repos.
FUNCTION 3: Activer/Désactiver le bip de fin de réception :
Cette fonction vous permet de vous avertir par un bip que votre correspondant a fini de parler. Vous pouvez désormais lui répondre.
- L'appareil est au repos.
Appuyer 6 fois sur la touche FONC/VER. - L'icone 2 clignote sur l'écran LCD.
- Appuyer sur la touche CANAL ▲ pour activer le bip de fin de réception.
- L'icone ON est affichée sur l'écran LCD.
- Appuyer sur la touche CANAL pour désactiver le bip de réception.
- L'icone OFF est affichée sur l'écran LCD.
- Confirmer le réglage en appuyant sur la touche ENTER.
3 SPECIFICATIONS TECHNIQUES
1 Fréquences correspondantes aux canaux
2 Spécifications techniques
page 14
page 14
1 Fréquences correspondantes aux canaux
ATTENTION : L'utilisation des canaux 01 et 02 du Spider 700+ est formellement interdite en France. Par conséquent si vous utilisez le Spider 700+ en France vous doivent utiliser uniquement les canaux 03-04-05-06-07-08.
| Canal. | Frequence (Mhz) |
| 01 | 446.00625 |
| 02 | 446.01875 |
| 03 | 446.03125 |
| 04 | 446.04375 |
| 05 | 446.05625 |
| 06 | 446.06875 |
| 07 | 446.08125 |
| 08 | 446.09375 |
NE PAS UTILISER
NE PAS UTILISER
2 Spécifications techniques
- Puissance 500mW± 20mW
- Plage de fréquence 446,00625 à 446.09375 MHz
- Nombre de canaux 8
- Espacement des canaux 12,5 KHz
- Alimentation 4,5 V (3 piles de 1,5 V type AA)
La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est defini dans le cadre de la notice d'utilisation.
Sont exclues de cette garantie, les déteriorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un chic ou d'une chute, d'une fausse manœuvre, d'un branchement non conformé aux instructions mentionnées dans la notice d'une protection insuffisante contre la chaleur, l'humidité ou le gel.
La garantie s'étend uniquement à la France Métropolitaine.
En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.
5 PROCEDURE POUR CONTACTER LE S.A.V.
Remarque: Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sur que vous ayez une panne.
- Munissez-vous de votre apparéil.
- Vous dispose de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95.
- Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.
Cet apparéil est destiné à la France.
EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT MERCI DE CONTACTER NOTRE SERVICE APRES-VENTE
Tél.: 01 48 63 67 94
0148636795
LOGICOM S.A.
Z.I. PARIS NORD 2
74, rue de la Belle Etoile - B.P. 50338 - 95941 ROISSY CDG CEDEX
